Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 73

307

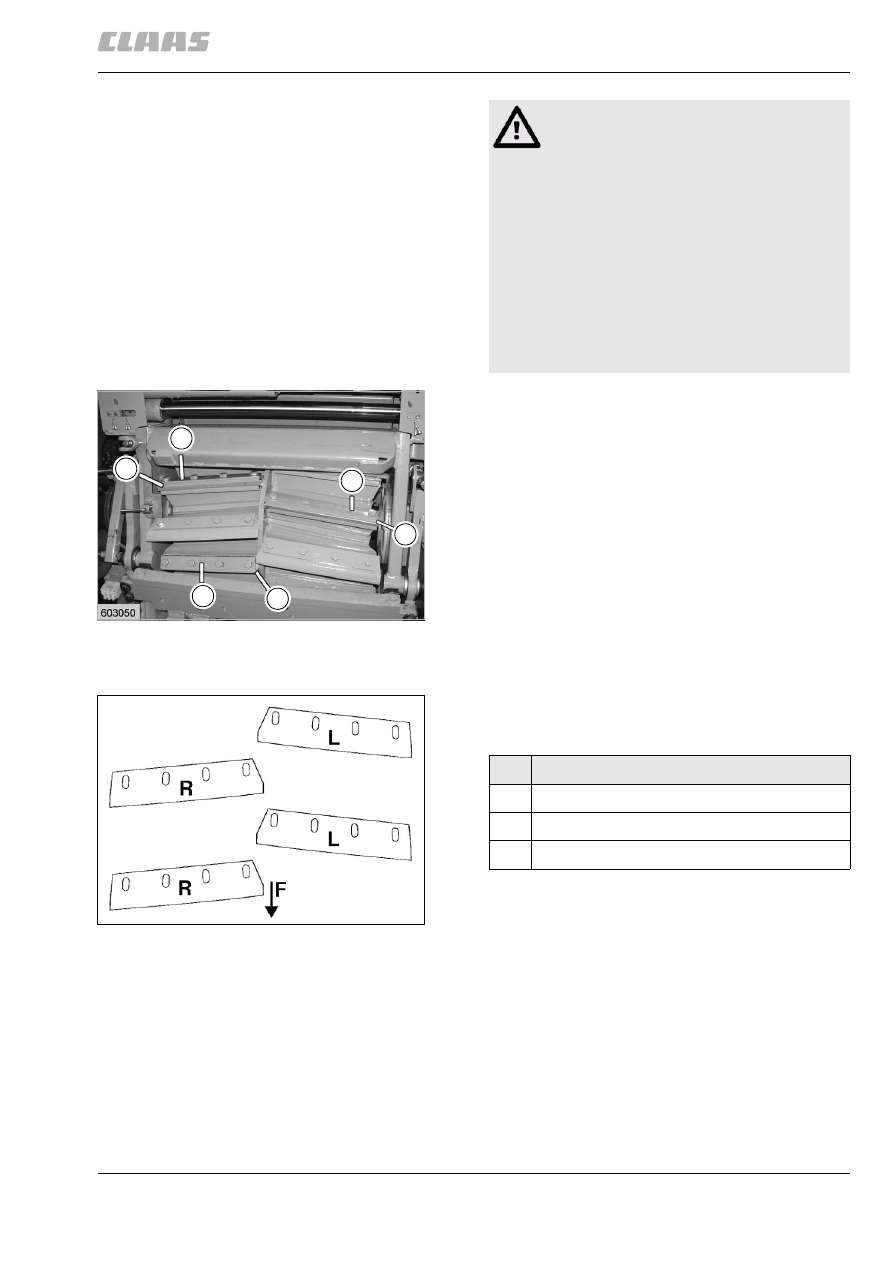

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

33969

6.1.13 Заменить противорежущую пластину

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

Указание!

На заводе установлена универсальная
противорежущая пластина. Для травы или
кукурузы имеются в распоряжении
специальные противорежущие пластины.

Внимание!

Перед монтажом новой противорежущей
пластины необходимо основательно
очистить опорную поверхность
противорежущей пластины.

Необходимо проверить плоскостность
опорной поверхности противорежущей
пластины. В случае необходимости отдать
опорный элемент противорежущей
пластины на шлифование.

При замене противорежущей пластины
обязательно следует использовать новые
крепежные винты.

308

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

33970

6.1.14 Регулировка противорежущей
пластины

– Противорежущую пластину отрегулировать

так, чтобы зазор резания между
противорежущей пластиной и ножами
измельчителя составлял 0,2 – 0,3 мм.
Момент затяжки винтов с шестигранной
головкой = 195 Нм

– Снова установить корпус подающего

устройства.

–  Пробный пуск.

(рис. 20, 21, 23, 24, 25)

33971

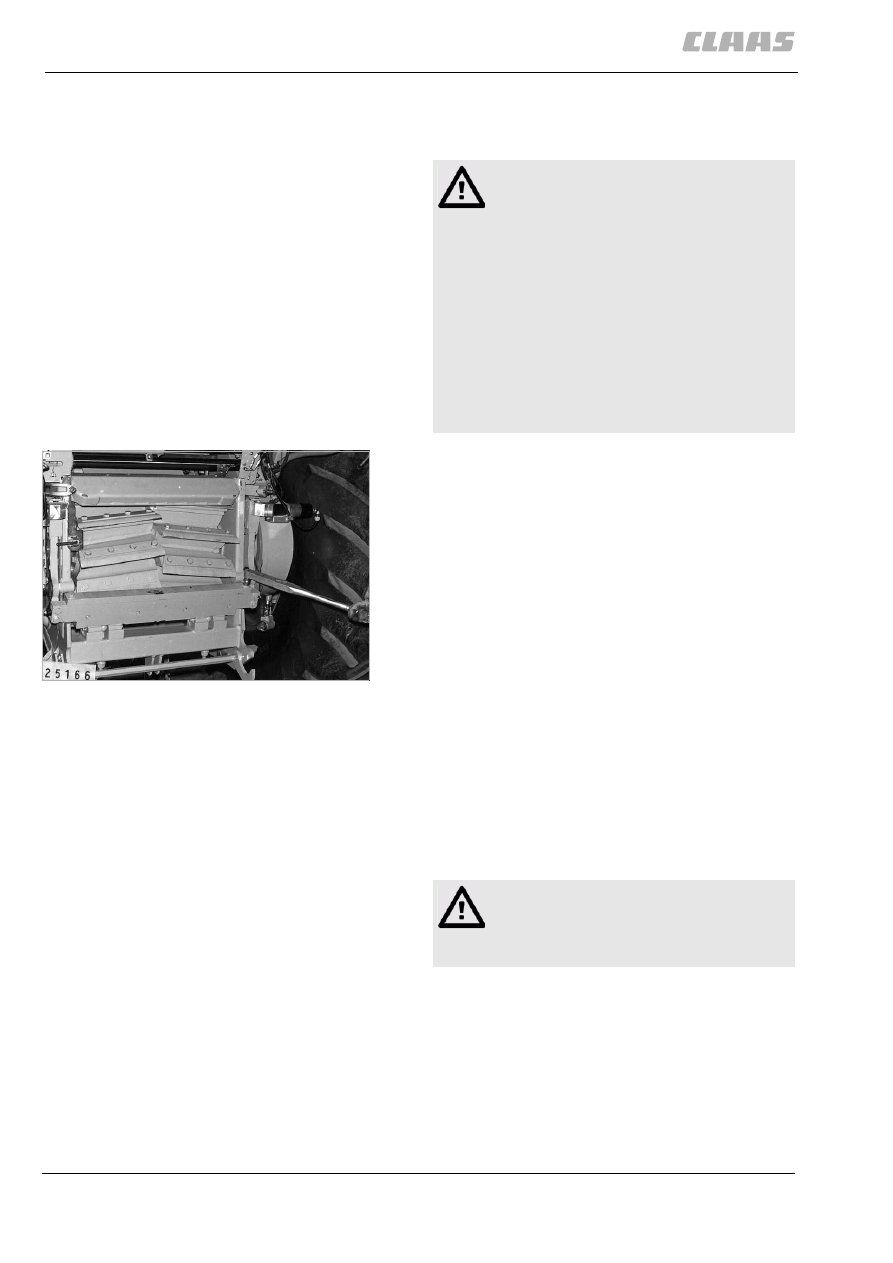

6.1.15 Изменение количества ножей

Скорость подачи и количество ножей определяют
длину резки.

Если длина измельчения с настройками на
механизме переключения и на реверсивном
редукторе все еще слишком малая, тогда можно
наполовину уменьшить количество ножей.

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

25

12421

Внимание!

Работать всегда только с полным
количеством или наполовину
уменьшенным количеством ножей.

309

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

– Для работы с уменьшенным количеством

ножей на обеих сторонах демонтировать
каждый второй нож.

– Вместо снятых ножей прикрутить зажимные

пластины (A) для защиты ножедержателей.
При этом проследить за тем, чтобы защитные
пластины (А) впереди встали заподлицо с
ножевыми траверсами.

– Защитные пластины (А) крепко прикрутить

с зажимными пластинами (Р).

– Винты затянуть с моментом затяжки

315 ± 15 Нм.

(рис. 26)

33972

6.1.16 Направление установки ножей

При монтаже следить за формой ножей.

Установить ножи в соответствии с изображением.

(рис. 27)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

26

12423

P

A

P

A

A

P

27

4000

Обозначение

R

Нож справа

L

Нож слева

F

Направление движения

310

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

33973

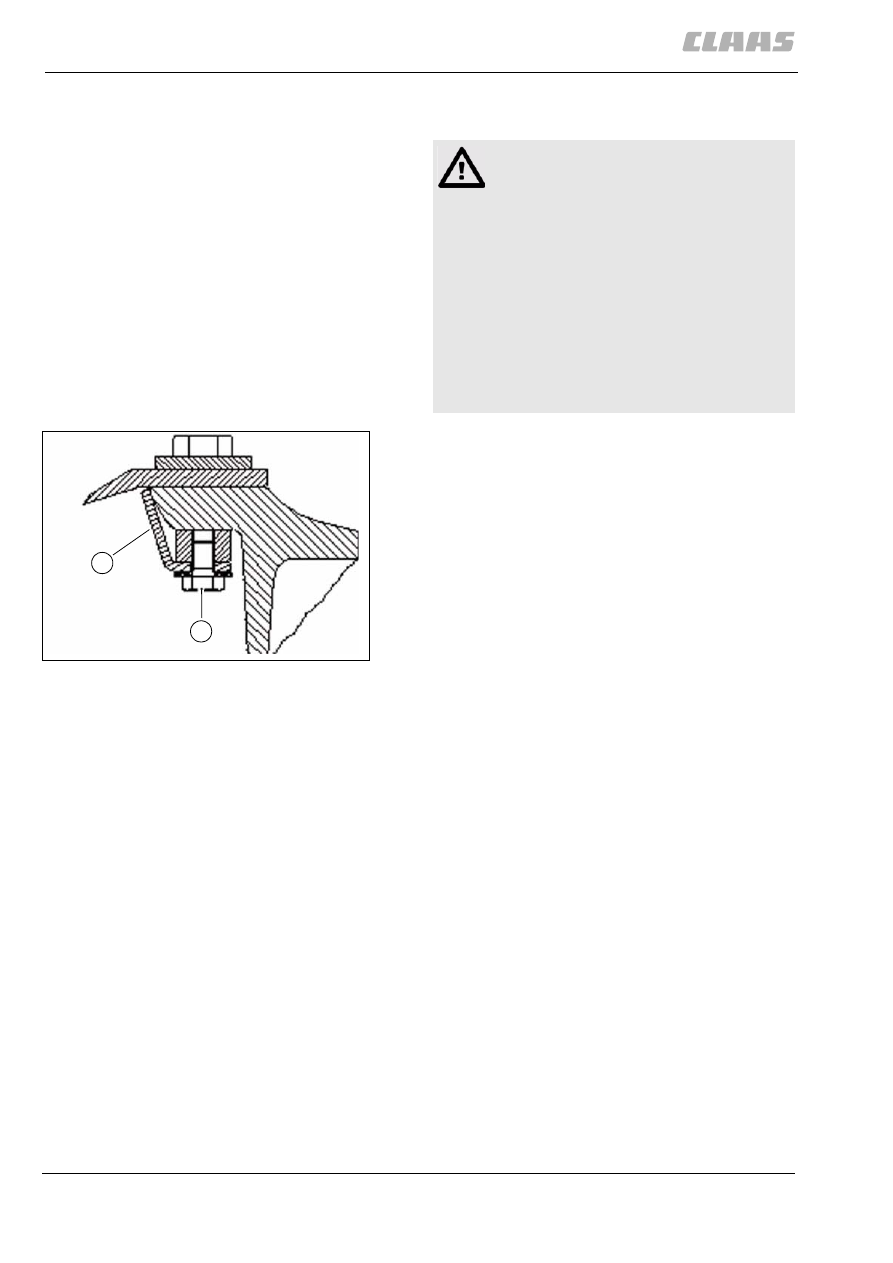

6.1.17 Защита ножевой траверсы

– Для защиты ножевой траверсы можно

встроить изнашивающиеся пластины (V).

– Перед прикручиванием изнашивающихся

пластин следует основательно очистить
ножевые траверсы и резьбовые планки.

– Каждую изнашивающуюся пластину

прикрутить под резьбовыми планками с
использованием 3-х винтов с шестигранной
головкой (S) M 10 x 16 MK и контактный
шайб B 10.
При этом следить за тем, чтобы
изнашивающиеся пластины (V) прилегали к
ножевым траверсам.
В случае необходимости соответствующим
образом отрихтовать изнашивающиеся
пластины.
Если установлены старые резьбовые планки,
без резьбовых отверстий 10 мм, то их следует
заменить.
Изнашивающиеся пластины (V) можно
приобрести в системе снабжения запасными
частями фирмы CLAAS.

(рис. 28)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

28

4001

S

V
