Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 72

303

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

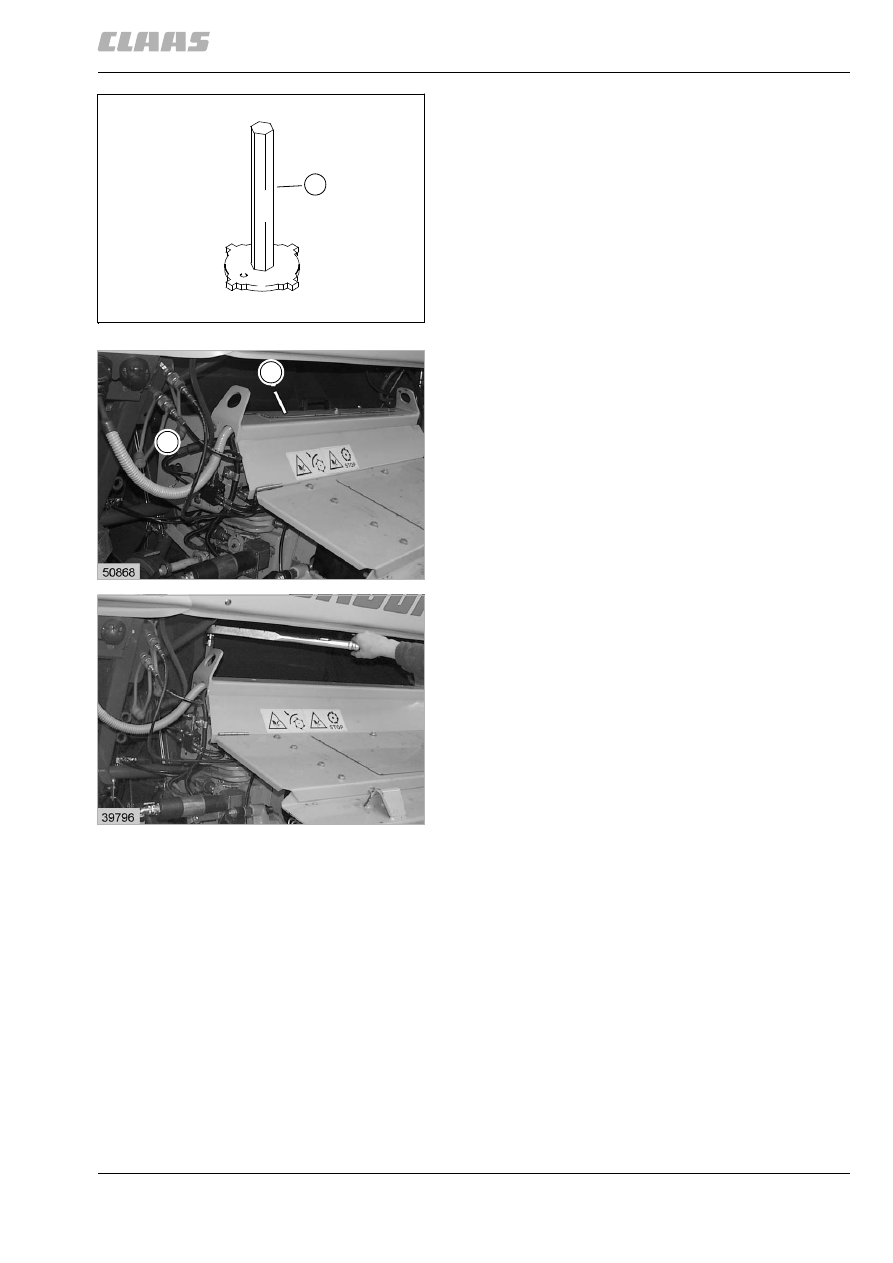

Инструмент для освобождения и перемещения
точильного камня:

Для освобождения и перемещения точильного
камня вставить в храповое колесо инструмент (N),
входящий в комплект поставки.

Для работы с инструментом (N) можно
использовать торцовый ключ на 24 мм и трещотку.

(рис. 17)

Регулировка точильного камня выполняется
следующим образом:

– Снять защитный колпак (V). Снять защитный

колпак (U) с точильного камня.

– Расцепить стопорную собачку (L).
– Определить расстояние (X1) между нижней

кромкой точильного камня и заметной точкой
(М).

– Точильный камень сначала отвернуть

на храповом колесе (D) с помощью
инструмента (N).
В верхней зоне фиксатор (R) ввести в
зацепление путем поворота на 90°. Затем
точильный камень продолжать вращать назад,
пока фиксатор (R) полностью не войдет в
зацепление и не будет заарретировано
устройство регулирования точильного камня.

– Освободить зажим точильного камня.
– Точильный камень переместить вниз на

определенный ранее размер (Х1) минус
0,5 мм = размер (Х2). Это означает, что размер
от камня до заметной точки должен быть на
0,5 мм больше определенного ранее размера.

– Затянуть зажим точильного камня, используя

инструмент (N) и моментный ключ.
Момент затяжки точильного камня составляет
170 Нм.

– Фиксатор (R) вытянуть, повернуть на 90°

и зафиксировать в этом положении.

– Крепко прикрутить стопорную собачку (L).
– Прикрутить защитный колпак (U) и защитный

колпак (V).

(рис. 16–19)

17

3851

N

18

12416

19

12417

V

U

304

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

33964

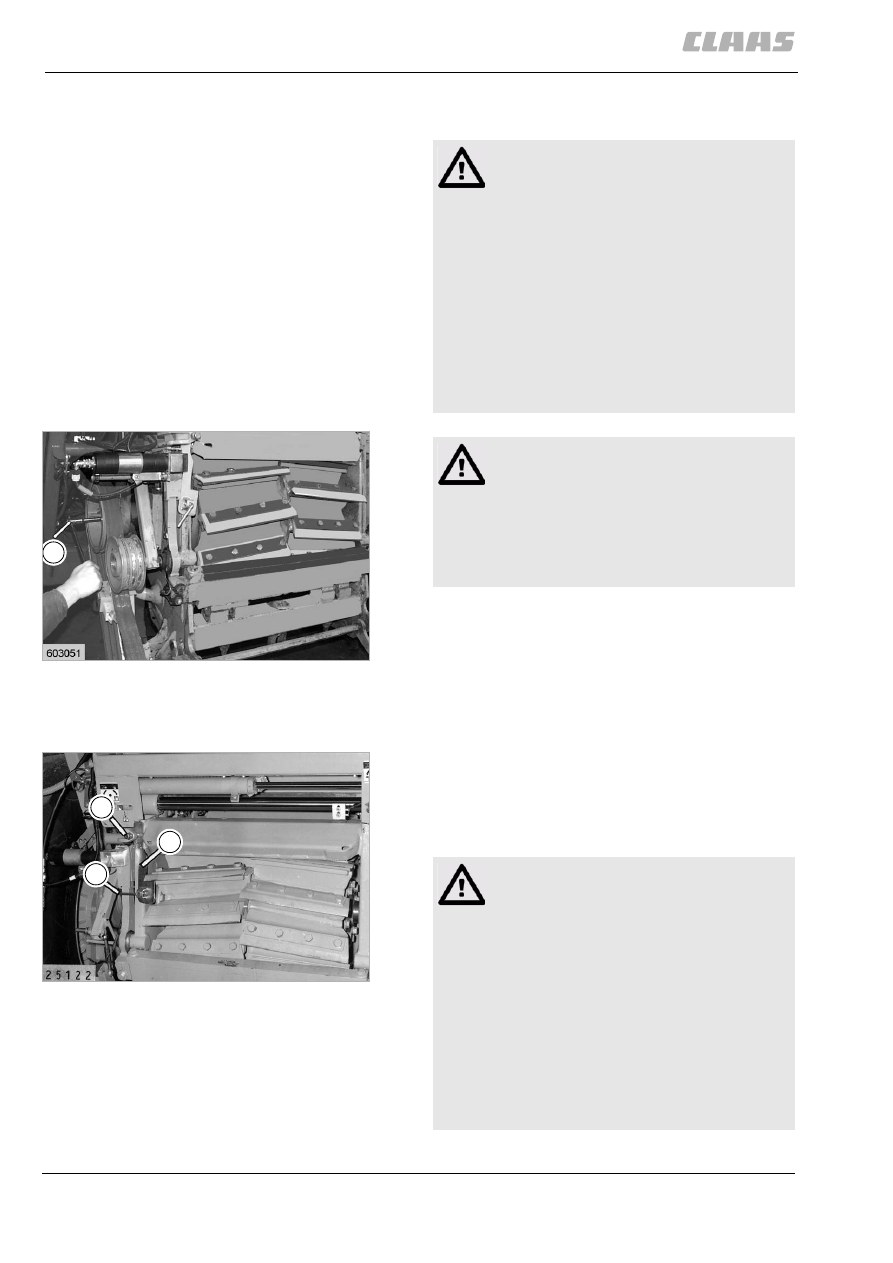

6.1.10 Вращение ножевого барабана

Для проворачивания ножевого барабана
использовать накладной или торцовый ключ на
30 мм и вороток (K)!

(рис. 20)

33967

6.1.11 Подстройка ножей или замена
на новые

Если возможности подстройки противорежущей
пластины исчерпаны, то следует заново
отрегулировать ножи. Если ножи изношены и
больше не поддаются регулировке, то их следует
заменить.

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

20

12418

K

Опасность!

Ножевой барабан не допускается
проворачивать от руки.
Опасность получения травмы!

При проведении работ на ножевом
барабане надевать рукавицы – опасность
получения травмы!

21

12419

E

P

T

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

305

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

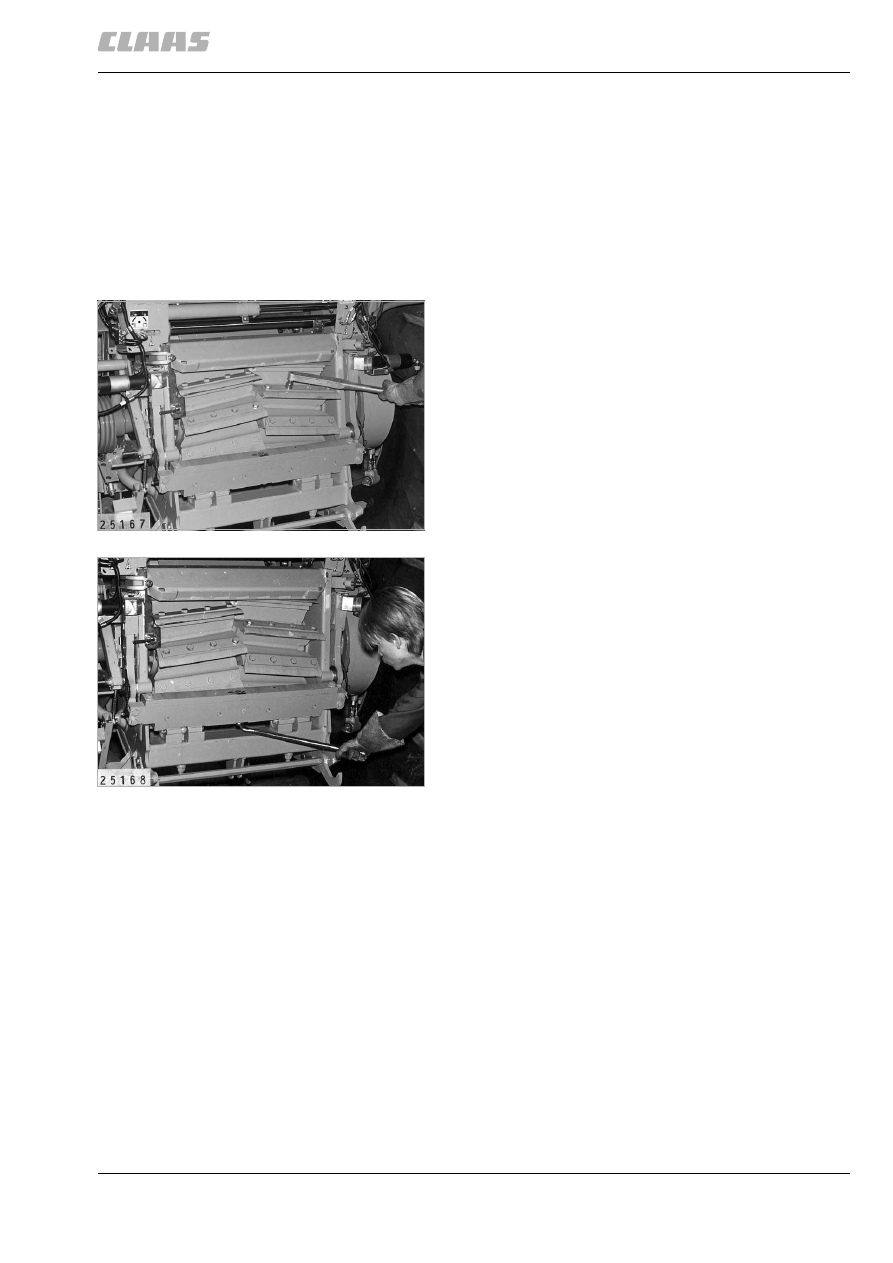

– Заточить ножи измельчителя (если необходимо

подрегулировать ножи).

– Снять корпус подающего устройства.
– Противорежущую пластину отвести назад.
– Фиксатор (Т) ножевого барабана на правой

стороне зажать винтом с лапкой (Е) и
арретировать барабан. Для этого установить
фиксатор между держателями ножей и
заарретировать стопором (Р).

(рис. 21)

– Все ножи освободить и отрегулировать по

отношению к противорежущей пластине.
Затянуть крепежные винты ножей с моментом
315 ± 15 Нм в соответствии с предписанием по
затяжке – см. "Замена ножей".

(рис. 22)

– Снова снять фиксатор барабана.
– Вернуть шлифовальный камень назад и

настроить так, чтобы размер (W) составлял
21 мм. (Размер W = базовая настройка
шлифовального камня)

– Установить и приставить наклонную камеру.
– Заточить ножи измельчителя.
– Подрегулировать противорежущую пластину.

Для этого отключить главный привод и
заглушить двигатель. С помощью щупа
проверить параллельность противорежущей
пластины относительно ножей измельчителя.
Если противорежущая пластина не
параллельна ножам измельчителя,
необходимо заново отрегулировать ее.
Для этого необходимо снять наклонную
камеру.

(рис. 20, 21, 22, 23, 25)

22

12420

23

12422

306

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

33968

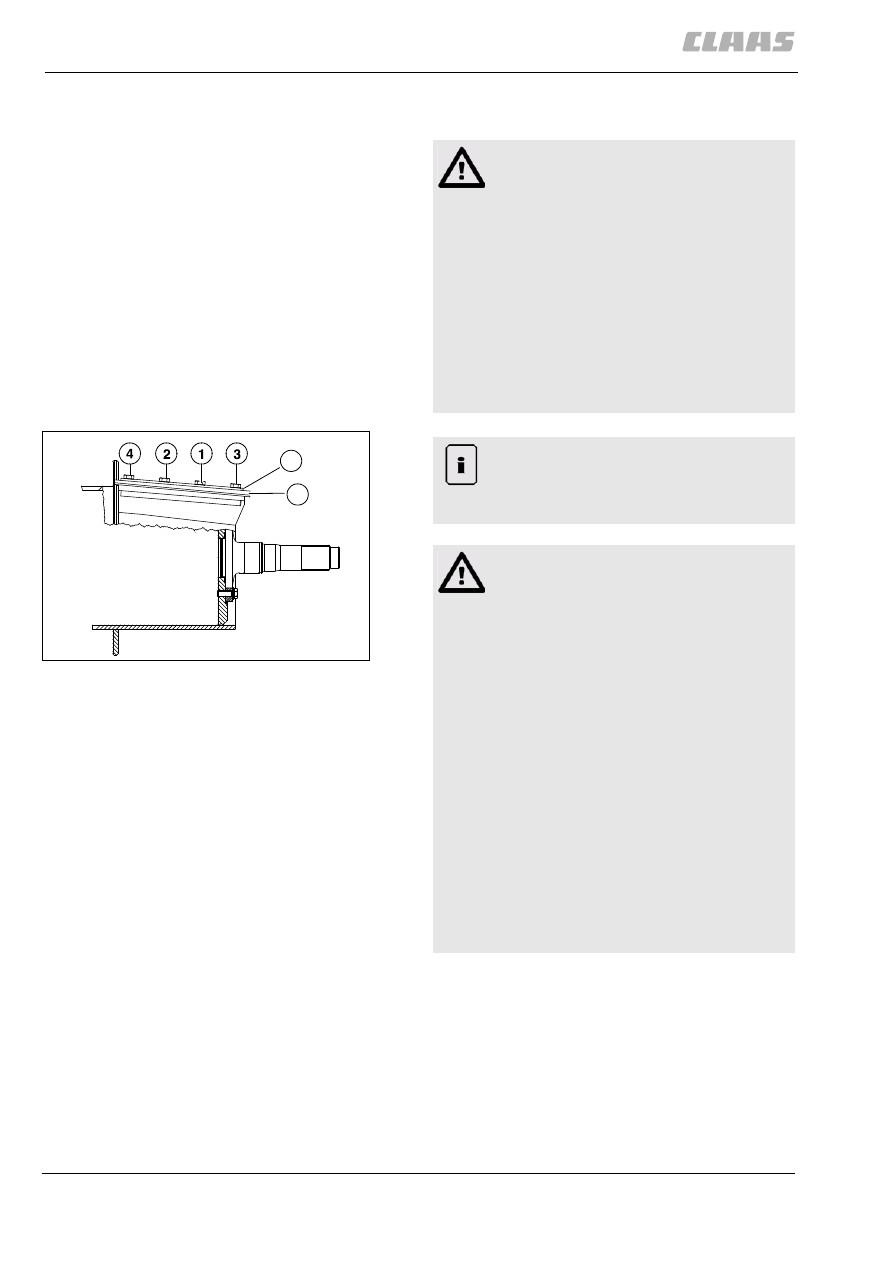

6.1.12 Заменить ножи

(рис. 24)

Опасность!

Детали машины могут двигаться по
инерции, несмотря на отключение привода.

Опасность получения серьезных травм и
даже смерти.

– Не следует прикасаться к деталям

машины, движущимся по инерции.

– Дождаться прекращения звукового

сигнала, указывающего на движение
привода измельчителя по инерции.

– Убедиться в том, что все детали

машины, движущиеся по инерции,
остановились.

24

3921

M

P

Указание!

На заводе установлены универсальные
ножи. Для травы или кукурузы имеются в
распоряжении специальные ножи.

Внимание!

– Открутить все ножи (M).
– Основательно очистить все опорные

поверхности держателей ножей и
зажимных плит (P).

– Вначале от руки прикрутить ножи и

зажимные плиты посредством новых
винтов крепления ножей и выверить
положение относительно
противорежущей пластины.

– Затянуть крепежные винты с моментом

315 ± 15 Нм в направлении изнутри
наружу. При этом соблюдать
очередность 1, 2, 3, 4 (см.

(рис. 24)

).

Помечать каждый крепежный винт
после затяжки. Это важно для
предотвращения пропуска какого-либо
крепежного винта.
При каждой замене ножей
использовать новые крепежные
винты.
