319

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

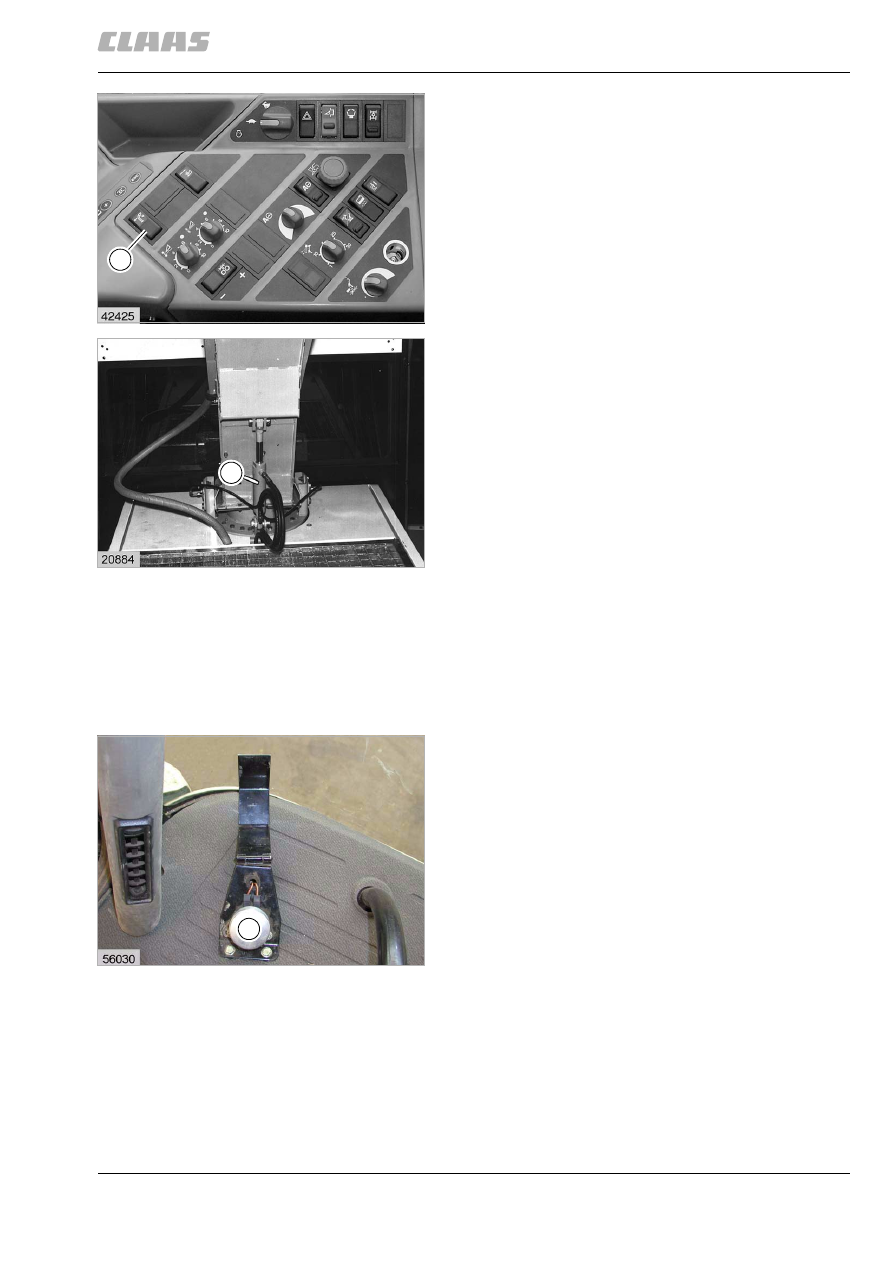

Путем задействования переключателя (3)
выгрузная труба опускается или поднимается
посредством гидроцилиндра (Н).

(рис. 41, 42)

33983

6.1.23 Автоматика поворота выгрузной
трубы

При автоматическом повороте выгрузной трубы
она перемещается с одной стороны на другую без
необходимости нажатия соответствующих клавиш
на мультифункциональной ручке.

Автоматический поворот выгрузной трубы
активируется при помощи ножного
выключателя (F). Короткий звуковой сигнал
указывает на нажатие выключателя. Поворот
начинается лишь после отпускания ножного
выключателя. Выгрузная труба всегда
перемещается в направлении, противоположном
актуальному положению.

(рис. 43)

41

12192

42

12193

3

H

43

12428

F

320

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

33984

6.1.24 Сохранение конечного положения
выгрузной трубы

Имеется возможность сохранения двух любых
конечных положений, в которых выгрузная труба
должна останавливаться. Выполняется следующим
образом:

– Конечное положение выгрузной трубы справа

и слева:
Эта настройка является стандартной.
Выгрузная труба вручную переводится
в выбранное конечное положение (например,
слева). Теперь следует 5 секунд удерживать
нажатым ножной выключатель (F) для
активирования автоматики поворота и для
сохранения этого положения.
Трехкратный звуковой сигнал указывает на
успешное сохранение положения выгрузной
трубы в качестве нового заданного значения на
этой стороне.
Сохранение положения выгрузной трубы на
другой стороне выполняется таким же
образом.
При каждом нажатии ножного выключателя (F)
выгрузная труба теперь переводится с одного
заданного положения в другое.

– Конечные положения выгрузной трубы на

одной стороне:
В специальных случаях целесообразно
поворачивать выгрузную трубу между 2-мя
конечными положениями на одной стороне
машины. Для этого выгрузная труба вначале
переводится в 1-е заданное положение. Оно
теперь сохраняется путем нажатия ножного
выключателя (F) на 5 секунд, о чем
сигнализирует 3-кратный звуковой сигнал.
Затем выгрузная труба переводится во 2-е
заданное положение. Теперь ножной
выключатель (F) следует удерживать нажатым
8 секунд без перерыва. Вначале через 5
секунд выдается трехкратный звуковой сигнал,
затем еще раз после следующих 3-х секунд.
Этим сигнализируется, что оба заданных
положения относятся к одной стороне машины.
При каждом нажатии ножного выключателя (F)
выгрузная труба теперь переводится с одного
заданного положения в другое на той же
стороне машины.

Поворот начинается плавным разгоном
и заканчивается плавной остановкой. При
наложении управления путем соответствующего
воздействия на мультифункциональную ручку или
если выключатель сиденья остается ненажатым
больше 3-х секунд производится немедленное
отключение автоматики поворота.

(рис. 44)

44

12428

F

321

6 Обслуживание базовой машины

6.1 Измельчающие органы

9357

33990

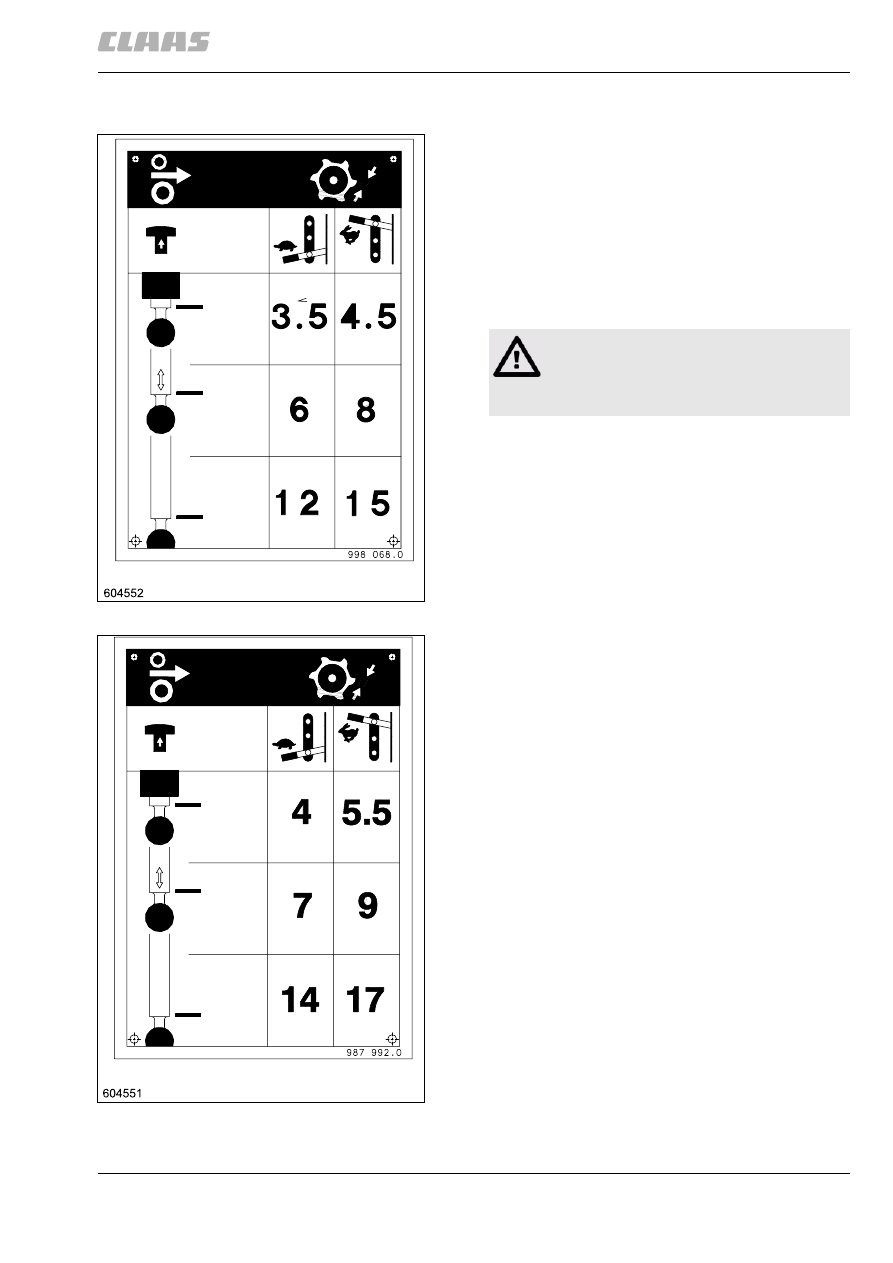

6.1.25 Установка длины измельчения

Длина измельчения регулируется посредством
различных ступеней переключения
на реверсивном редукторе.

Длину измельчения, в зависимости от исполнения
ножевого барабана, можно устанавливать 6-ю
ступенями в пределах от 3,5 мм до 21 мм. См.

(рис. 45, 46, 47)

.

При уменьшенном наполовину количестве ножей
длина измельчения удваивается.

45

Ножевой барабан V 14

12431

Внимание!

Все переключения на реверсивном
редукторе проводить только при
остановленном подающем устройстве.

46

Ножевой барабан V 12

12432

322

6 Обслуживание базовой машины
6.1 Измельчающие органы

9357

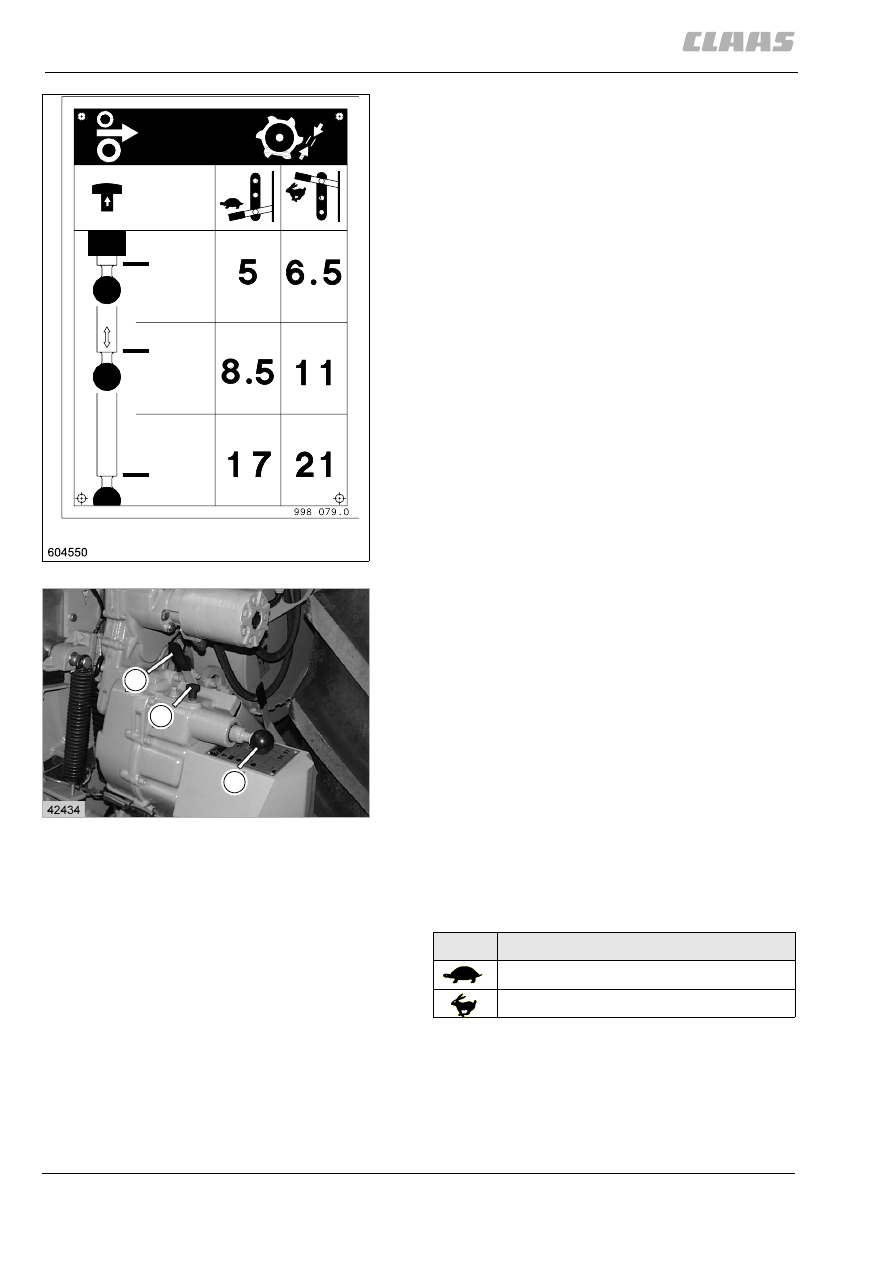

Ступени переключения

Переключить передачи от 1 до 3 валом
переключения (М).

Для переключения деблокировать вал
фиксатором (R).

(рис. 45, 46, 47, 48)

Групповое переключение

Скорость подачи (быстро и медленно) переключать
посредством рычага (N).

(рис. 45, 46, 47, 48)

47

Ножевой барабан V 10

12433

48

12434

N

R

M

Обозначение

медленно

быстро
