5.3  РЕМНИ И ЦЕПИ  (правая сторона)

24

21

28

26

31

25

30

27

22

29

23

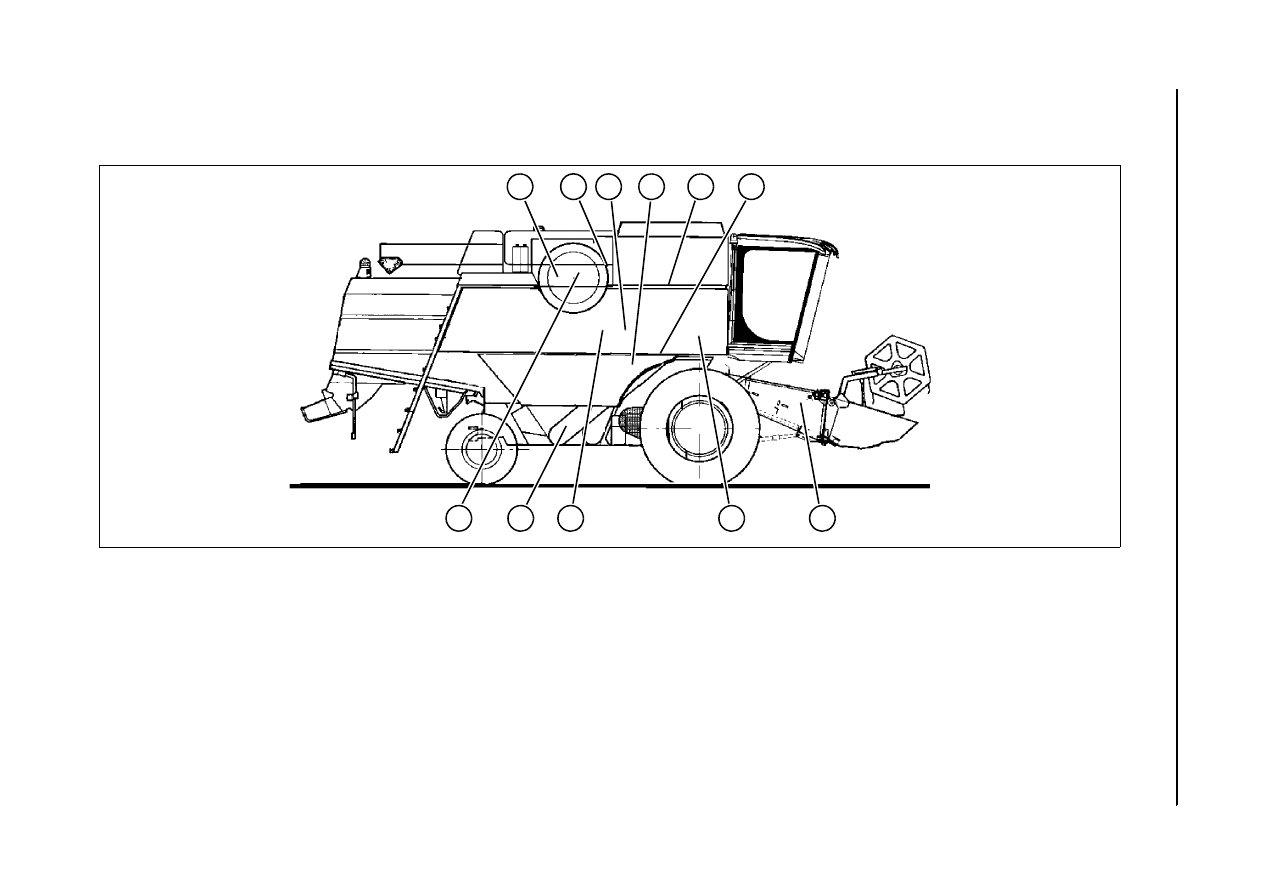

Рис. 20

21.) Приводные ремни вращающегося пылеуловителя

27.) Приводная цепь верхнего шнека недомолота

22.) Контрпривод вращающегося пылеуловителя

28.) Приводная цепь элеватора

23.) Приводной ремень вентилятора радиатора

29.) Цепь элеватора недомолота

24.) Приводной ремень генератора

30.) Цепь переднего элеватора

25.) Ремень вариатора цилиндра

31.) Приводная цепь шнека загрузки зернового бункера

26.) Ремни вариатора вентилятора

РЕГУЛИРОВКИ

5-10

21.)Ременный

привод

вращающегося

пылесборника

Рис. 21



и



Рис. 22

Приводной ремень

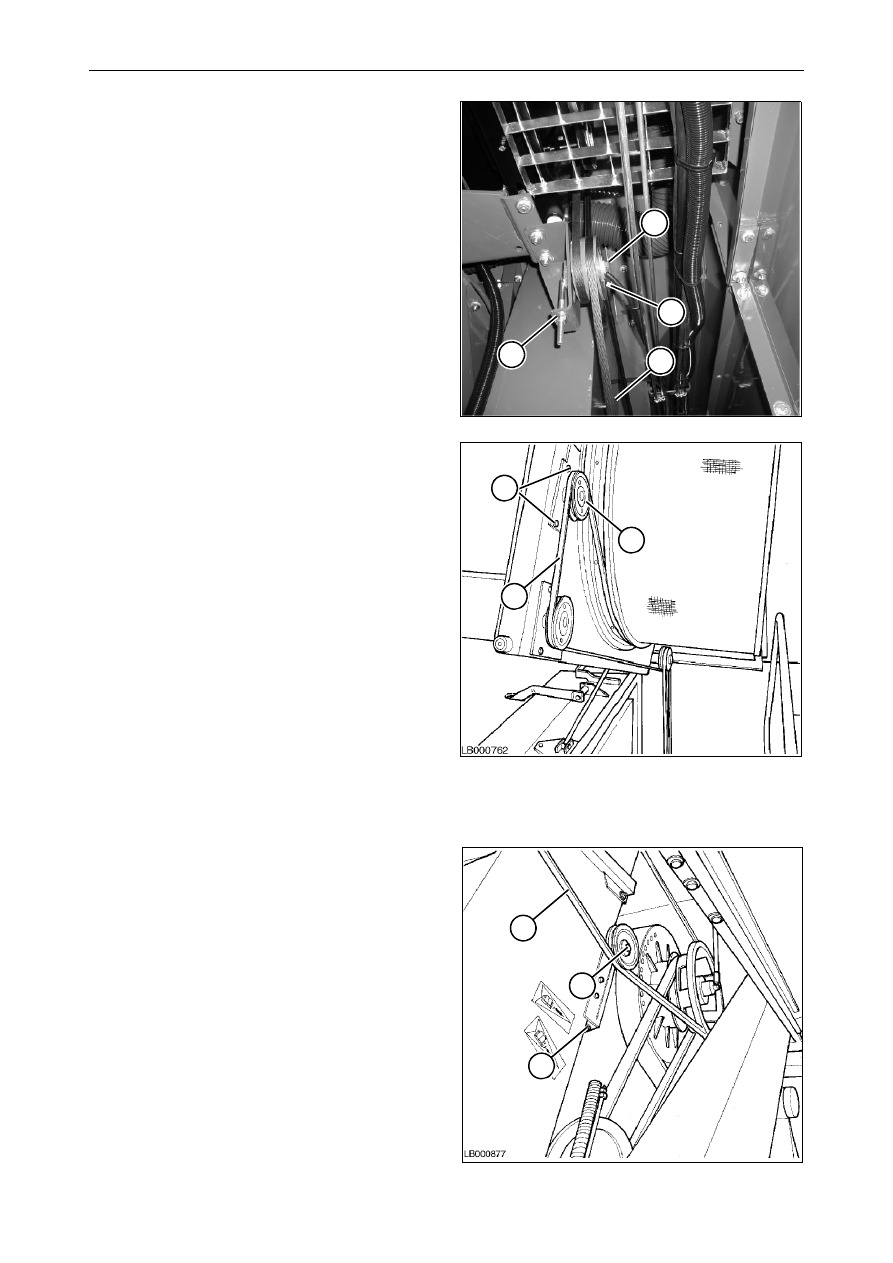

Натяжение  ремня  осуществляется  путем
передвижения шкива (1) вниз.

Отпустить винты (2);

переместить шкив (1), затягивая гайку (3) и
блокируя винт (2).

Натяжение ремня будет считаться правиль-
ным, если после приложения нагрузки вели-
чиной 5 Н в центре одного из двух наиболее
длинных участков ремня отклонение ремня
составит 10 мм.

ПРИМЕЧАНИЕ:  Затянув  приводной  ремень
вращающегося пылеуловителя, необходимо
проверить  натяжение  ремня  контрпривода
(4).

Приводной ремень

Для  обеспечения  правильного  натяжения
ремня необходимо выполнить следующее:

•

Разблокируйте  вращающийся  пылесбор-
ник и поднимите его.

•

Ослабьте  два  винта (5) и  сместите  натя-
житель (6) вверх. Шток, расположенный
изнутри,  облегчает  выполнение  этой
операции.

•

Затем  затяните  два  винта (5), сместите
вращающийся пылесборник вниз и закре-
пите его на радиаторе при помощи зажи-
мов.

Натяжение ремня будет считаться правиль-
ным, если после приложения нагрузки 10 Н
в  точке (7), отклонение  ремня  составит 10
мм.

22.)Контрпривод  вращающегося  пылес-

борника -

Рис. 23

Натяжение ремня будет считаться правиль-
ным, если после приложения нагрузки 10 Н
в  точке (1), отклонение  ремня  составит 10
мм.

В случае необходимости отпустите винт (2)
и  затяните  гайку (3) так,  чтобы  обеспечить
правильное  натяжение  ремня.  Затяните
винт (2).

Рис. 21

Рис. 22

3

2

1

4

7

6

5

Рис. 23

1

2

3

РЕГУЛИРОВКИ

5-11

23.)Ременный

привод

охлаждающего

вентилятора -

Рис. 24

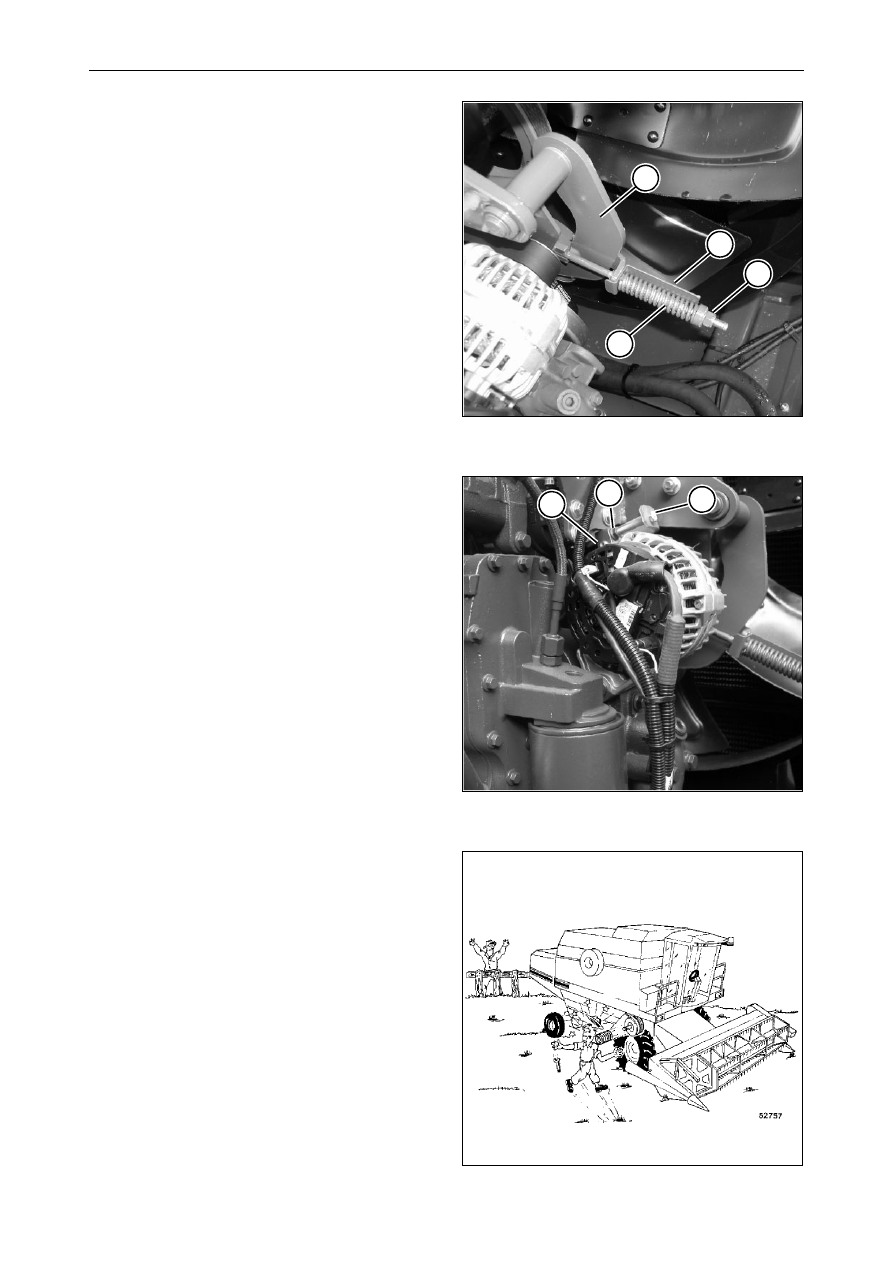

В данном приводе предусмотрено автомати-
ческое  натяжное  устройство (1), которое
обеспечивает  постоянное  натяжение  рем-
ня.

Натяжение поддерживается давлением пру-
жины (2).

Длина пружины должна быть согласована с
соответствующим указателем (3).

При  необходимости  отрегулируйте  при
помощи гайки (4).

24.)Приводной  ремень  генератора -

Рис.

25

Натяжение ремня выполняется следующим
образом:

•

отпустить винты (1) крепления генерато-
ра;

•

отпустите гайку (2);

•

затянуть резьбовой стержень (3), обеспе-
чив требуемое натяжение ремня.

•

Затяните винт (1).

•

Затянуть гайку (2).

25.)Приводной ремень вариатора цилин-

дра

Рис. 26

Натяжение  данного  ремня  выполняется
автоматически.

¥

ОПАСНО:  Категорически  запрещает-

ся отворачивать гайку шкивов вариа-
тора цилиндра  без специальных инс-
трументов.
Данная операция  должна выполнять-
ся только квалифицированным персо-
налом вашего дилера.

Рис. 24

2

1

3

4

Рис. 25

1

2

3

Рис. 26

РЕГУЛИРОВКИ

5-12

1

26.)Ременный  привод  вариатора  венти-

лятора

Рис. 27



и



Рис. 28

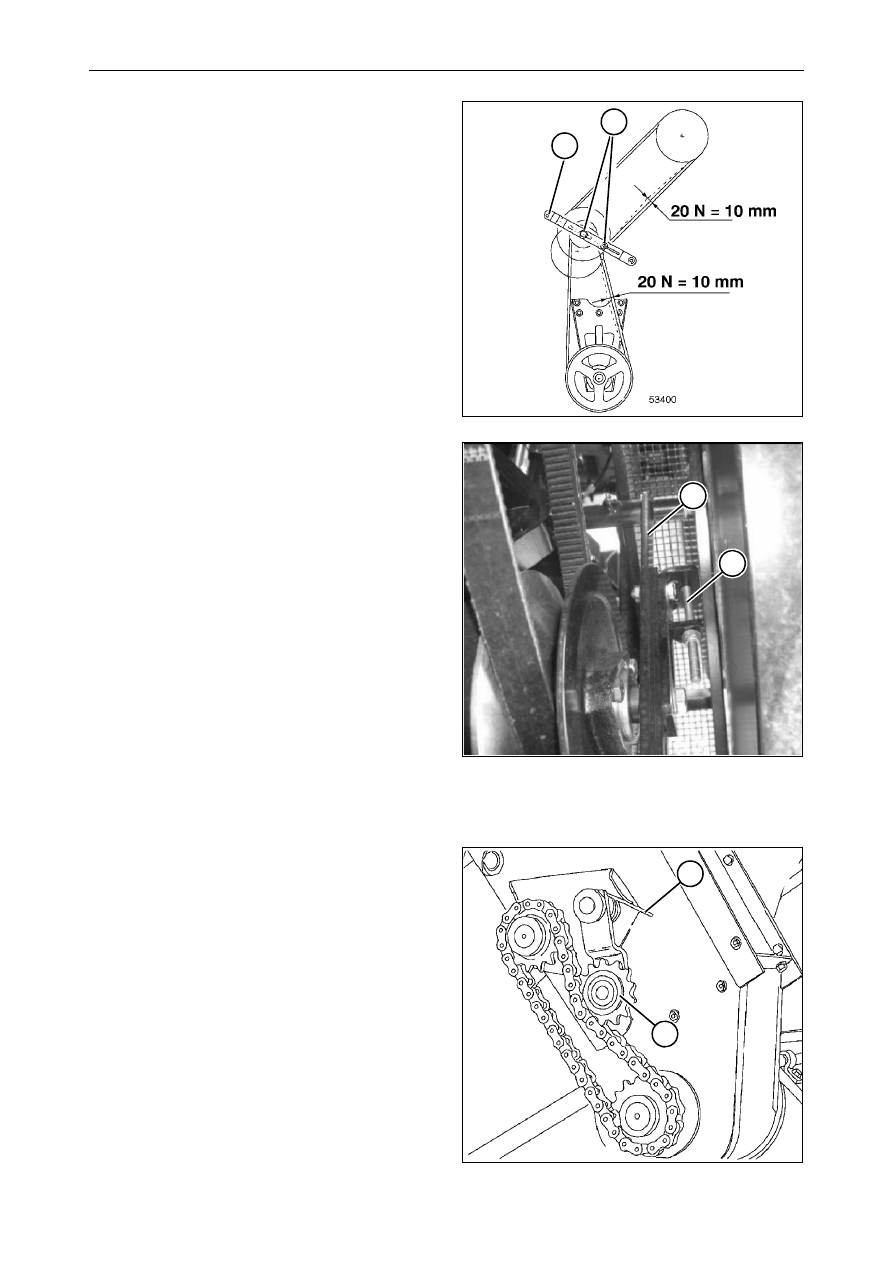

Регулировка  ремней  выполняется  следую-
щим образом:

•

запустите  двигатель  и  включите  моло-
тилку;

•

установите частоту вращения вентилято-
ра в пределах между минимальной и мак-
симальной частотой (около 700 об/мин);

•

остановите молотилку и выключите дви-
гатель;

•

отпустите винты (1) с обеих сторон;

•

передвиньте  вариатор  вдоль  паза  опор-
ного звена (2) при помощи натяжного уст-
ройства (3);

•

ремни  будут  считаться  натянутыми  пра-
вильно,  если  после  приложения  усилия
20  Н  в  центре  каждого  участка  ремня
отклонение ремня составит 10 мм;

•

Закрепите винты (1).

27.)Приводной  ремень  шнека  недомоло-

та

Рис. 29

Натяжение цепи обеспечивается натяжным
устройством (2), которое  постоянно  нагру-
жено усилием пружины (1).

Рис. 27

Рис. 28

1

2

2

3

Рис. 29

1

2
