5-1

5. РЕГУЛИРОВКИ

5.1 РЕГУЛИРОВКА РЕМНЕЙ И ЦЕПЕЙ

¥

ПРЕДОСТЕРЕЖЕНИЕ:  прежде  чем  приступать  к
проверке  или  регулировке  любого  приводного  ремня
или цепи или других деталей оборудования, необходи-
мо  в  обязательном  порядке  выключить  двигатель  и
извлечь ключ из замка зажигания.

ВНИМАНИЕ:  Прежде  чем  включать  молотилку,  соломорезку,
систему питания и ремни системы разгрузки зернового бунке-
ра,  двигатель  необходимо  перевести  на  обороты  холостого
хода.

ВАЖНОЕ ЗАМЕЧАНИЕ: Ежедневные проверки ремней и цепей
способствуют качественной работе комбайна.

ПРИМЕЧАНИЕ: большинство натяжных устройств представля-
ют  собой  подпружиненные  устройства  с  соответствующим
индикатором правильности натяжения ремня.

РЕГУЛИРОВКИ

5-2

Руко

водс

тво

 для

 опе

рат

о

р

а

 Комбайны

  C
H

ALL

E

NG

ER
 64

0- R

U

 - L

A

32
72
72
091

 -

10/

200

8

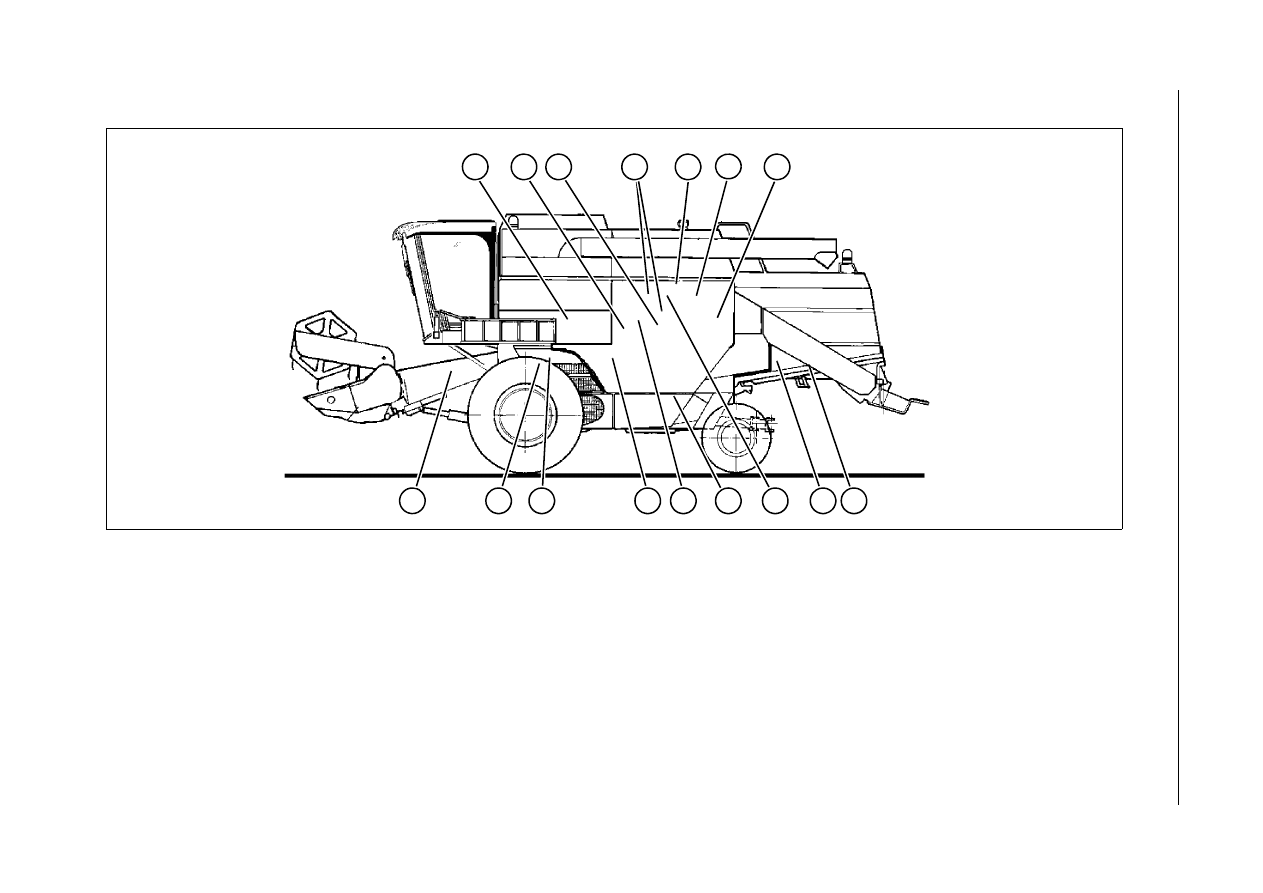

5.2  РЕМНИ И ЦЕПИ (слева)

12

1

8

9

2

10

14

7

15

13

4

3

16

5

6

11

Рис. 1

1.) Приводной ремень подающего механизма

9.) Ремень главной трансмиссии

2.) Приводной ремень молотилки

10.) Приводной ремень шнека недомолота и зернового шнека

3.) Приводной ремень компрессора кабины

11.) Приводной ремень клавишного соломотряса

4.) Приводной ремень системы разгрузки зернового бункера.

12.) Приводная цепь жатки сплошного среза

5.) Приводной ремень обслуживающего насоса

13.) Приводной ремень разгрузочного шнека

6.) Приводной ремень насоса гидравлической системы

14.) Ремень трансмиссии соломорезки (если установлена)

7.) Приводной ремень разбрасывателя соломенной сечки (если уста-

новлен)

15.) Ремень трансмиссии соломорезки (если установлена)

8.) Приводной ремень реверсивного механизма

16.) Приводные ремни воздушного компрессора (если установлены)

РЕГУЛИРОВКИ

5-3

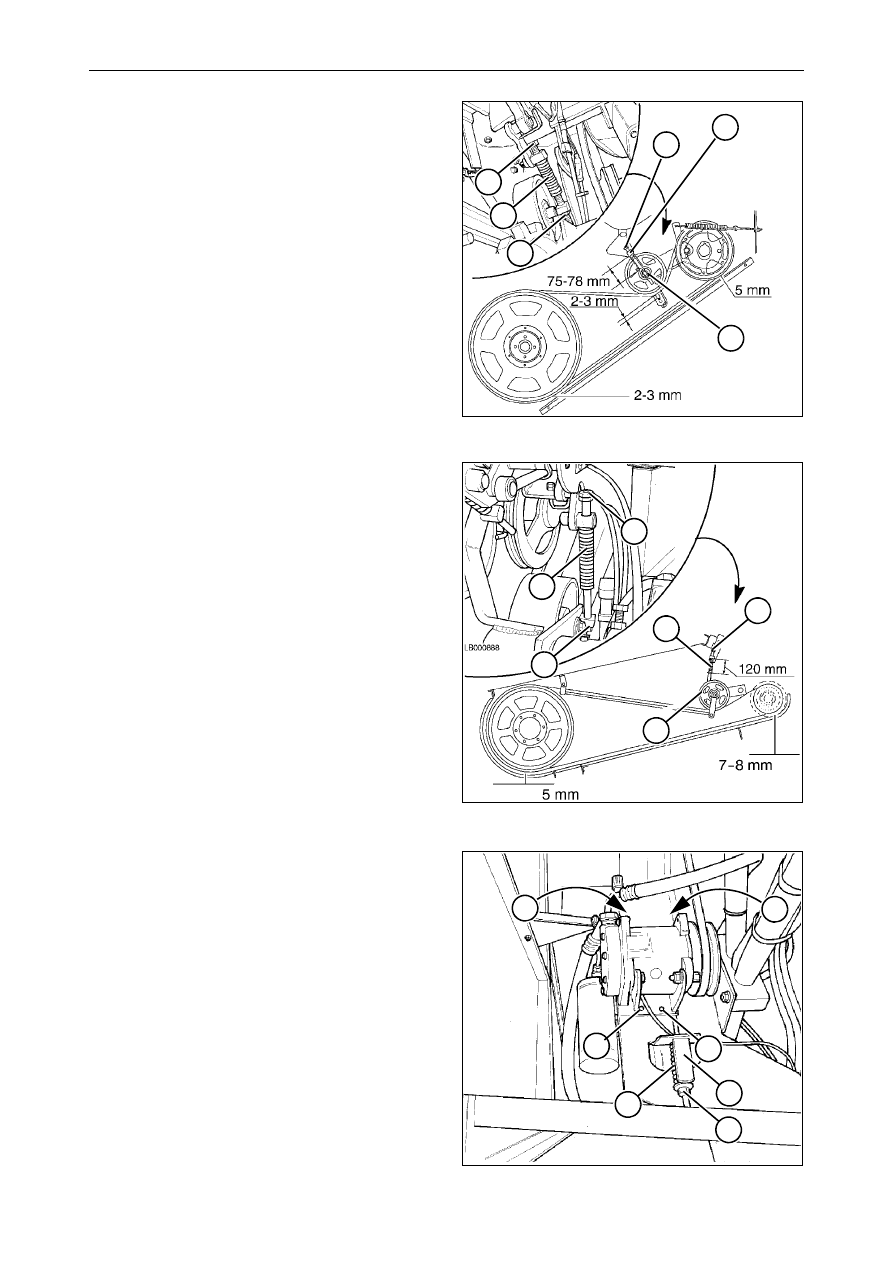

1.) Цепь  главного  зернового  элеватора

Рис. 2

Правильное натяжение ремня будет получе-
но в том случае, если при включенном при-
воде  длина  пружины(1)  на  регулировочной
тяге будет составлять 75-78 мм.

Чтобы  отрегулировать  натяжение  ремня,
необходимо отпустить гайку А и шпильку В,
после чего снова затянуть гайку А.

При  отпускании  ремня  должен  освободить-
ся  ведущий  узел  привода.  Затем  следует
отрегулировать  опорный  холостой  шкив,
опирающийся  на  заднюю  часть  натянутого
ремня, как показано на рисунке.

2.) Приводной ремень молотилки

Рис. 3

Регулировка  этого  ремня  должна  быть
очень точной. Правильное натяжение ремня
будет получено в том случае, если при вклю-
ченном приводе длина пружины (1) на регу-
лировочной  тяге  будет  составлять 120 мм.
Для  регулировки  натяжения  отпустите  гай-
ку (С), отрегулируйте положение штифта (D)
и затяните гайку (С).

Как  только  трансмиссия  будет  отпущена,
ремень должен расположиться на соответс-
твующем  холостом  шкиве,  а  на  верхнем
выходном  холостом  шкиве  ремень  должен
слегка  перемещаться  для  того,  чтобы  не
было  смещения  трансмиссии.  Этот  холос-
той  шкив  должен  быть  отрегулирован  при
натянутом ремне, как показано на рисунке.

3.) Приводной

ремень

компрессора

кабины

Рис. 4

Натяжение  ремня  осуществляется  путем
передвижения  компрессора  и  его  опоры
вниз.

Для  выполнения  этой  операции  отпустите
четыре винта (1) и затяните гайки (2) таким
образом, чтобы длина пружины (3) соответс-
твовала длине указателя (4).

После  этого  затяните  винты (1), крепящие
этот узел к правой стороне комбайна.

Рис. 2

B

1

A

B

1

A

Рис. 3

D

1

C

1

C

D

Рис. 4

1

3

4

1

2

1

1

РЕГУЛИРОВКИ

5-4

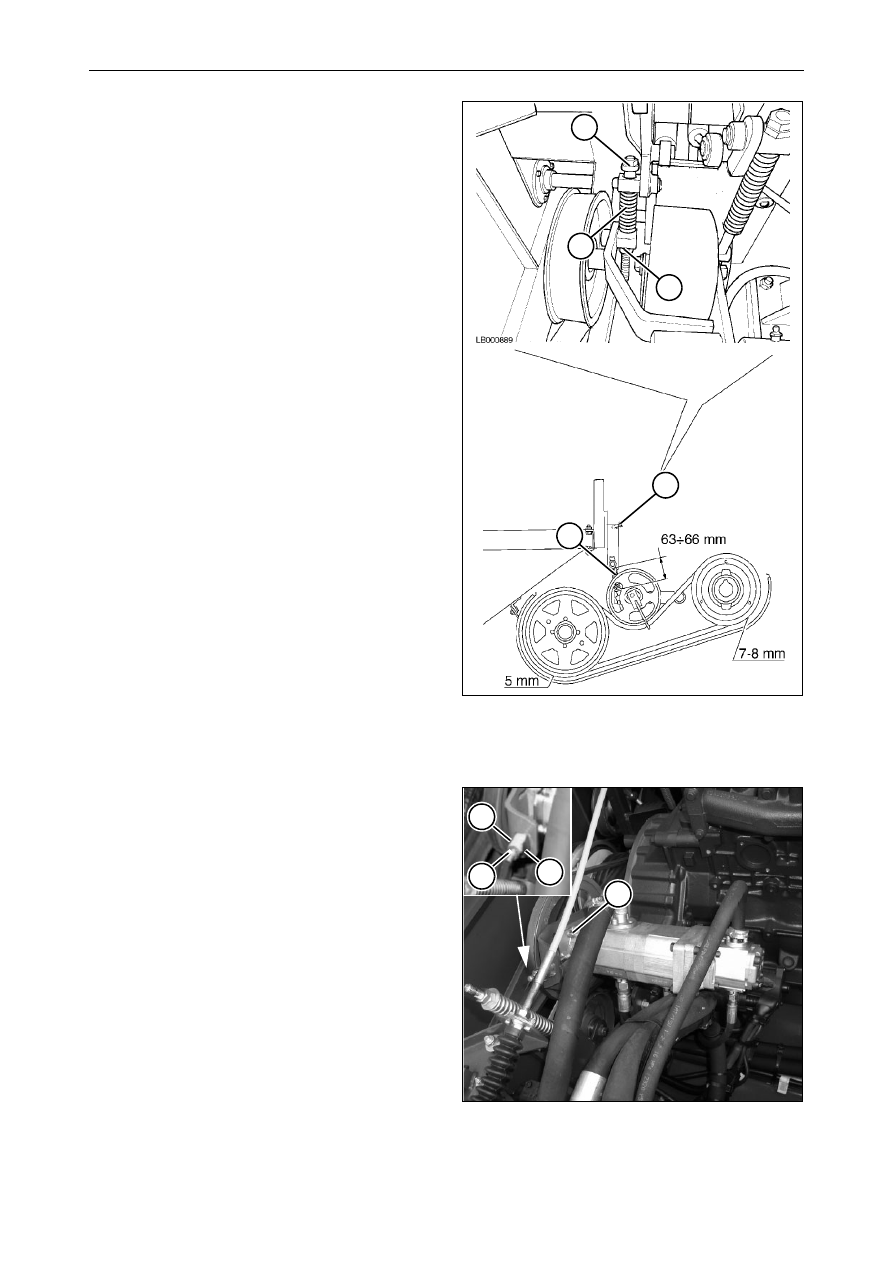

4.) Приводной  ремень  разгрузочного

шнека

Рис. 5

При включенном приводе длина пружины (1)
на регулировочной тяге должна составлять
63-66  мм.  Для  регулировки  натяжения
отпустите гайку (3), отрегулируйте положе-
ние штифта (4) и затяните гайку (3).

Под  воздействием  нагрузки  при  работе
ремень может растянуться. Проверьте дли-
ну  пружины,  в  частности  в  течение  первых
часов эксплуатации.

Этот  ремень  должен  дать  возможность
ослабить крепление ведомого шкива, поэто-
му  опорный  холостой  шкив  должен  быть
отрегулирован  при  натянутом  ремне,  как
показано на рисунке.

ВНИМАНИЕ:  натяжное  устройство  ремня
системы  разгрузки  зернового  бункера  в
отпущенном  положении  не  должно  допус-
кать,  чтобы  ремень  перемещался  слишком
далеко от шкива двигателя для того, чтобы
ремень  не  соскочил  со  своего  места.  Для
выполнения регулировки следует использо-
вать соответствующий винт (2).

5.) Приводной  ремень  дополнительного

гидравлического насоса

Рис. 6

Данный  ремень  является  приводным  для
трехкамерного  насоса  (жатки,  усилителя
руля  и  систем  обслуживания).  Натяжение
ремня  осуществляется  путем  смещения
вала насоса.

Для осуществления правильного натяжения
ремня необходимо выполнить следующее:

•

отпустите  гайки (1) крепления  камеры
насоса;

•

затяните гайку (2) и сожмите пружину (3)
так, чтобы ее длина соответствовала ука-
зателю (4).

ПРИМЕЧАНИЕ: Чтобы избежать перегрузки
и  повреждения  подшипников  насоса,  не
натягивайте ремень больше, чем это указа-
но в Руководстве.

•

Затяните  гайки (1) крепления  корпуса
насоса.

Рис. 5

1

4

3

2

1

Рис. 6

1

4

2

3
