Описание и работа косилки КС-200

Н а з н а ч е н и е

Косилка самоходная КС-200 «ПАЛЕССЕ CS-200» (далее косилка) является самоходной сельскохозяйственной машиной и предназначена для скашивания и укладки в валок трав, зерновых колосовых, зернобобовых, крупяных и других культур, урожайностью до 500 ц/га, с высотой растений до 150 мм, влажностью до 80 %, на равнинных полях с уклоном до 8º.

Косилка используется во всех почвенно-климатических зонах, кроме горных районов и районов с почвами повышенного увлажнения и мелиорированными торфяно-болотными.

Обозначение модификации косилки

Наименование

и комплектация косилки

КC-200

Косилка самоходная (базовая модель, шасси с гидравлической системой привода ходовой части косилки с функцией межколесной блокировки)

КC-200-01

Косилка самоходная (шасси с гидравлической системой привода ходовой части косилки без функции межколесной блокировки)

Обозначение модификации косилки в соответствии с таблицей 1. Таблица 1

Технические характеристики косилки КС-200

Основные характеристики и технические данные приведены в таблице 1.1.

Таблица 1.1 – Технические данные

Наименование параметра	Значение
Тип машины	самоходная
Производительность косилки за 1ч основного времени при скорости 12 км/ч	до 10 га/ч
Скорости движения:	до 12 км/ч до 30 км/ч
Габаритные размеры косилки с валковой жаткой КС-200-1200000 в рабочем положении:	8100 мм 9800 мм 4000 мм
в транспортном положении:	18300 мм 3800 мм 4000 мм
Габаритные размеры самоходной части косилки:	5400 мм 3800 мм 4000 мм
Масса косилки с валковой жаткой КС-200-1200000 конструкционная (сухая)	9800 кг
Масса самоходной части косилки конструкционная (сухая)	6700 кг
Масса жатки конструкционная (сухая)	2800 +100 кг
Шины колес:	16.0-20 620/75R26

Колея:	3100 мм 2850 мм (не регулируемая)
Марка двигателя	Д 260.4S3A-698
Дорожный просвет	480 мм
Номинальное напряжение системы электрооборудования	24 В
Мощность двигателя номинальная	156 кВт
Частота вращения коленчатого вала:	33,3 сˉ¹ 36,6 сˉ¹
Пусковое устройство	электростартер
Объем топливного бака	300 л

рабочая
транспортная

длина
ширина
высота

длина
ширина
высота

длина
ширина
высота

управляемых
ведущих

ведущих колес
управляемых колес

номинальная
холостого хода

Окончание таблицы 1.1
Параметры	Значение

Привод ходовой системы	гидростатический
Максимальное давление в гидросистеме:	42 МПа 14 МПа 14 МПа 14 МПа 16 МПа 20 МПа
Жатка	валковая, фронтальная, копирующая рельеф поля в продольном и поперечном направлениях, с поперечными транспортерами
Конструкционная ширина захвата жатки	9,2 – 0,2 м
Установочная высота среза	70 мм; 120 мм; 190 мм
Величина копирования жатки:	± 200 мм ± 300 мм
Мотовило жатки	универсальное, пятилопастное, с эксцентриковым механизмом
Режущий аппарат жатки:	сегментно-пальцевый, односторонний, со штампосварными сдвоенными пальцами
	(76,2 ± 0,15) мм от 540 до 700
Транспортеры жатки:	ленточные 2 шт. 0,16 м/с
Ширина образуемого валка	от 1,2 до 1,8 м
Габаритные размеры валковой жатки КС-200-1200000 в рабочем положении, с придвинутым и опущенным мотовилом (без тележки):	2700 мм 9600 мм 1800 мм
Габаритные размеры валковой жатки КС-200-1200000 в транспортном положении (на тележке):	12800 мм 2900 мм 2400 мм
Масса конструкционная тележки	710 +50 кг
Характеристики двигателя указаны в эксплуатационной документации на двигатель.

привода ходовой системы
привода мотовила жатки
рулевого управления
привод управления аварийными и стояночными тормозами
привод силовых гидроцилиндров
привода рабочих органов валковой жатки

в продольном направлении по носкам сегментов режущего аппарата
в поперечном направлении по носкам крайних сегментов режущего аппарата

шаг сегментов ножа,
число двойных ходов ножа в минуту

тип
количество
скорость горизонтального перемещения транспортеров

длина
ширина
высота

длина
ширина
высота

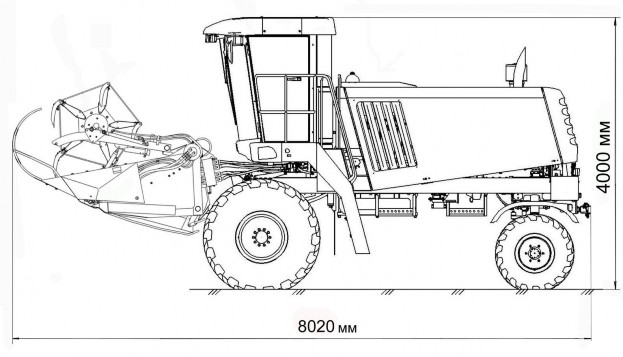

Габаритные размеры косилки самоходной косилки КС-200

Рисунок 1.1 Габаритные размеры косилки самоходной
Габаритные размеры жатки на транспортной тележке косилки КС-200

1 – тележка транспортная; 2 – жатка валковая

Рисунок 1.2 Габаритные размеры жатки на транспортной тележке
Состав косилки

Косилка состоит из: жатки валковой 1 и самоходной части 2

(рисунок 1.3).

1 – жатка валковая; 2 самоходная часть Рисунок 1.3 – Косилка самоходная
Устройство и работа

1.6.1 Жатка валковая косилки КС-200

Жатка состоит из: рамы 5 (рисунок 1.4); двух пассивных делителей 1, закрепленных на боковинах; мотовила 3; режущего аппарата 4; двух поперечных транспортеров 7 и 9; копирующих башмаков 6; гидросистемы подъема и выноса мотовила 2; гидропривода рабочих органов 8; защитных ограждений 10.

В нижней части рамы жатки 5 установлены копирующие башмаки 6, на которые жатка опирается при работе с копированием рельефа поля, при ремонте, хранении и обслуживании. Башмаки могут быть установлены в одно из трех положений, обеспечивая необходимую высоту среза стеблей, путем установки рукоятки в одно из отверстий (А, Б, В) в соответствии с таблицей 1.1а.

1 – делители; 2 – гидросистема механизма подъема и выноса мотовила; 3 – мотовило; 4 – режущий аппарат; 5 – рама; 6 – копирующие башмаки; 7, 9 – поперечные транспортеры; 8 гидропривод рабочих органов; 10 ограждение

Рисунок 1.4 – Жатка валковая

КС-200-0000000 ИЭ 1 Описание и работа

Установку высоты среза при работе жатки проводите в соответствии с таблицей 1.1а

Таблица 1.1а Установка высоты среза жатки в зависимости от перестановки копирующих башмаков

Высота среза, мм	Отверстия на башмаке
70	А
120	Б
190	В

ВНИМАНИЕ: При возникновении неравномерного подъема/опускания жатки, необходимо произвести прокачку делителяусилителя гидроцилиндров подъема жатки (удаление воздуха из системы), расположенного под кабиной слева по ходу движения, для чего необходимо:

опустить жатку в крайне нижнее положение;
заглушить двигатель косилки и выйти из кабины;
вывернуть до упора маховики дросселей (2шт), расположенные на делителе-усилителе (доступ к маховикам дросселей со стороны передней части кабины);
запустить двигатель;
последовательным нажинаем

кнопки 14 (рисунок 1.23), многократно (не менее 5 циклов), перевести жатку из крайне нижнего положения в крайне верхнее и обратно. При прокачке системы жатка будет перемещаться неравномерно;
опустить жатку в крайне нижнее положение;
заглушить двигатель косилки и выйти из кабины;
вкрутить до упора маховики дросселей 1 (рисунок 1.5) (2шт) расположенные на делителе усилителе;
прокачка гидросистемы законче-

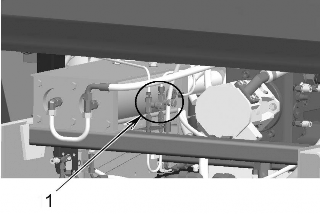

1 маховики дросселей

Рисунок 1.5 – Расположение делителяусилителя гидроцилиндров подъема жатки

на.

Произведите проверку равномер-

ности подъема-опускания жатки, в случае неудовлетворительного результата повторите прокачку.

Мотовило жатки косилки КС-200

Мотовило состоит из: вала мотовила 4 (рисунок 1.6), эксцентрикового

механизма 9, четырех граблин 1 с

зубьями 2.

В процессе работы мотовила граблины могут занимать различное положение от плюс 150 (наклон вперед) до минус 300(наклон назад).

Наклон граблин обеспечивается автоматически благодаря конфигурации копира, закрепленного на поддержках, с которым взаимодействует ролик 7 эксцентрикового механизма
1. Эксцентриковый механизм обеспечивает заданный наклон граблин при вращении мотовила.

  Наклон граблин изменяется автоматически при перемещении мотовила в горизонтальном направлении (при выносе мотовила).

  Для обеспечения нормального режима работы жатки при различных условиях уборки мотовило имеет следующие технологические регулировки:
  - по высоте с помощью двух синхронно действующих гидроцилиндров;
  - по выносу вперед с помощью двух синхронно действующих гидроцилиндров.
Управление перемещением мотовила осуществляется из кабины косилки переключателем на рукоятке управления скоростью движения пульта управления.

1 – граблина; 2 – зуб; 3 – луч; 4 – вал мотовила; 5 – диск; 6 – поводок; 7 – ролик; 8 – приводная звездочка с предохранительной муфтой; 9 – эксцентриковый механизм

Рисунок 1.6 – Мотовило
Режущий аппарат

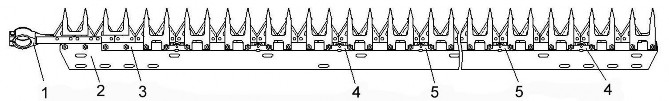

Режущий аппарат состоит из: ножа 1 (рисунок 1.7), бруса 2, пластин трения 3, роликов верхних 4 и роликов нижних 5.

1 – нож; 2 – брус; 3 – пластина трения; 4 – ролик верхний; 5 – ролик нижний Рисунок 1.7 – Режущий аппарат

Привод режущего аппарата 2 (рисунок 1.8) осуществляется от гидромотора с помощью карданного шарнира.

1 – режущий аппарат;

2 – привод режущего аппарата Рисунок 1.8 – Привод режущего аппарата
Транспортная тележка косилки КС-200

Транспортная тележка предназначена для перевозки жатки при транспортных переездах по дорогам общего пользования. Жатка крепится на тележке с помощью фиксаторов 6 (рисунок 1.9). При транспортных переездах тележка с установленной на ней жаткой присоединяется к тяговому устройству косилки.

ВНИМАНИЕ: Перед постановкой жатки на тележку башмаки установите на минимальную высоту среза.

1 – дышло; 2 – ось передняя; 3 – лонжероны; 4, 7 – колеса; 5 – балка габаритная; 6 – фиксаторы

Рисунок 1.9 – Тележка транспортная

1.6.2 Самоходная часть косилки КС-200

Самоходная часть косилки состоит из: шасси 6 (рисунок 1.10);

установки двигателя 2; кабины 11 (с системой кондиционирования и подогрева воздуха); установки площадки управления 10; гидросистемы рабочих органов 8; электрооборудования 3; тягово-сцепного устройства 4; передней навески с быстро соединяющимися устройствами 9; площадки входа 7; капотов 1; гидросистемы ру-

левого управления 5.

1 – капот; 2 – установка двигателя;

3 – электрооборудование; 4 – тяговосцепное устройство; 5 – гидросистема рулевого управления; 6 – шасси;

7 – площадка входа; 8 гидросистема рабочих органов; 9 – передняя навеска с быстро соединяющимися устройствами;

10 – установка площадки управления; 11 кабина

Рисунок 1.10 – Самоходная часть
