1. Косилка КС-100. Гидросистема рабочих органов косилки

   Для очистки масла применен всасывающий фильтр тонкой очистки, на корпусе которого установлен вакуумметр 2 (рисунок 1.20).






   1 крестовина; 2 вакуумметр; 3 угольник; 4 – штуцера; 5 – фильтр; 6 кран

   Рисунок 1.20 – Фильтр всасывающий




   Для очистки рабочей жидкости гидросистемы силовых гидроцилиндров применяется напорный фильтр (рисунок 1.21).






   1 – кольцо уплотнительное; 2 – заглушка транспортная; 3 – головка фильтра; 4 – стакан; 5 фильтроэлемент; 6 – пружина




   Рисунок 1.21 – Фильтр напорный




   Для очистки рабочей жидкости гидросистемы косилки применяется всасывающий сливной фильтр установленный в масляном баке. Масляный бак 3 (рисунок 1.22) расположен позади кабины на площадке около радиатора.









   1 крышка; 2 – фильтроэлемент; 3 – бак масляный; 4 – датчик минимального уровня масла; 5 – датчик аварийной температуры масла; 6 маслоуказатель




   Рисунок 1.22 – Бак масляный




2. Система электрооборудования

Схема электрическая принципиальная косилки (приложение Б, рисунок Б.1) однопроводная, постоянного тока, напряжением 24 В.

В систему электрооборудования входят источники тока, пусковые устройства, контрольноизмерительные приборы, устройства освещения и сигнализации, коммутационная аппаратура, различные датчики, жгуты и провода.

Перечень элементов электрооборудования приведен в приложении Б, таблица Б.1.

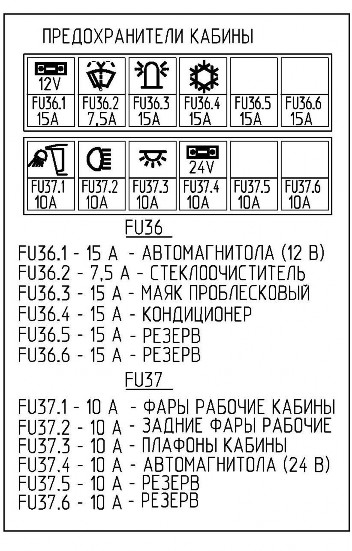

Схема соединений предохранителей кабины представлена на рисунке 1.23.

Рисунок 1.23 – Схема соединений предохранителей

1. Косилка КС-100. Органы управления и приборы

   1. Кабина

      На косилке установлена одноместная кабина повышенной комфортности с системой устройств для нормализации микроклимата.

      Расположение органов управления косилкой и оборудование кабины показано на рисунке 1.24.






      1 – маяк; 2, 15 – зеркала; 3 ручка наружная; 4 – ящик; 5 – аптечка; 6 – дверь входа в кабину; 7 сиденье оператора; 8 стояночный тормоз; 9 педаль гидравлического тормоза; 10 рулевая колонка; 11 – дверь аварийного выхода; 12 пульт управления; 13 – форточка; 14 стеклоочиститель; 16 – рабочие фары; 17 – крыша кабины; 18 рукоятка управления скоростью движения




      Рисунок 1.24 – Кабина






      1 – маяк проблесковый. Включается при движении по дорогам общей сети;

      7, 10 – зеркала заднего вида;

      1. – ящик. Предназначен для хранения документации;

      2. – аптечка;

      3. – дверь входа в кабину. Для открытия двери снаружи необходимо вставить ключ в замок, повернуть его против часовой стрелки, вынуть ключ, нажать на кнопку ручки 3, открыть дверь. Для открытия двери изнутри необходимо придерживая дверь перевести ручку вперед. Закрытая дверь фиксируется изнутри ручкой, расположенной в торце замка двери;

      4. – сиденье оператора. Предназначено для управления косилкой в удобной рабочей позе.

         Сиденье регулируется в продольном направлении по массе оператора, высоте расположения подушки сиденья от пола, углу наклона спинки, имеет съемный подголовник.

      5. – рукоятка стояночного тормоза. При перемещении рукоятки вверх – ведущие колеса затормаживаются, при перемещении вниз, предварительно повернув ее на 90º против часовой стрелки – растормаживаются.

      6. педаль гидравлического тормоза. Для затормаживания косилки нажимать на педаль;

      7. рулевая колонка. На колонке расположено рулевое колесо и элементы управления, используемые при движении косилки.

         Рулевая колонка вместе с рулевым колесом регулируется по углу наклона. Само рулевое колесо регулируется по высоте;

      8. – дверь аварийного выхода. Для открытия двери поверните ручку вверх; 12 пульт управления. Пульт находится с правой стороны оператора. На панели пульта расположены основные элементы управления рабочими орга-

      нами косилки;

      1. – форточка. Предназначена для проветривания кабины, может использоваться как аварийный выход вместе с дверью 11. Для открытия форточки поверните ручку вверх;

      2. стеклоочиститель. Предназначен для очистки лобового стекла;

      16 – рабочие фары;

      18 рукоятка управления скоростью движения предназначена для изменения скорости и направления движения косилки.






   2. Косилка КС-100. Пульт управления

      Пульт управления расположен с правой стороны сиденья оператора (рисунок 1.25).



      1 выключатель питания электрогидравлики; 2 переключатель копирования жатки; 3 переключатель принудительного опускания жатки; 4 переключатель включения плющильного аппарата; 5 переключатель запроса диагностических кодов; 6 переключатель регулировки оборотов; 7 кнопка включение жатки; 8 кнопка дистанционного управления выключателем «МАССЫ»; 9 замок зажигания; 10 переключатель частоты вращения коленчатого вала двигателя; 11 переключатель включения блокировки дифференциала; 12 переключатель включения вентилятора; 13 переключатель включения реверса жатки; 14 крышка

      Рисунок 1.25 – Пульт управления





      1 – выключатель питания электрогидравлики; 2  переключатель копирования жатки;

      3 –  переключатель принудительного опускания жатки; 4 переключатель включения плющильного аппарата; 5 –  переключатель запроса диагностических кодов;











      1. переключатель регулировки оборотов;




      2. кнопка включение жатки;






      8 – кнопка дистанционного управления выключателем «МАССЫ»; 9 – замок зажигания;




      10 -		переключатель частоты вращения коленчатого вала двигателя.
      Имеет	три	положения: два подпружиненных и одно фиксированное

      (нейтральное).

      При нажатии на переключатель в верхнее подпружиненное положение увеличивается частота вращения до максимальной.

      При нажатии на переключатель в нижнее подпружиненное положение уменьшается частота вращения до минимальной;




      11  переключатель включения блокировки дифференциала. Автоматическое отключение через 60 сек.




      12 переключатель включения вентилятора;

      13  переключатель включения реверса жатки; 14 – крышка.

      .

   3. Рукоятка управления скоростью движения

      При запуске двигателя должна находиться в НЕЙТРАЛЬНОМ положении и отклоняться в сторону оператора (на себя) для замыкания электроцепи запуска двигателя.

      При перемещении рукоятки вперед возрастает скорость движения.

      Для движения задним ходом рукоятку переместите от нейтрального положения назад.

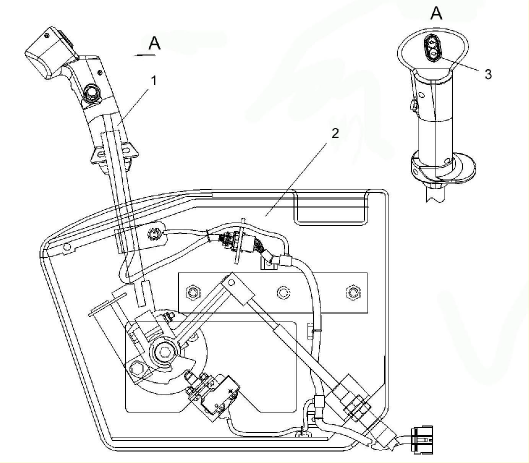

      Рукоятка управления скоростью движения 1 (рисунок 1.26) расположена справа от сиденья оператора.

      На рукоятке управления скоростью движения расположен переключатель 3 стеклоподъемников.



      1 – рукоятка управления скоростью движения; 2 установка электрооборудования привода; 3 – переключатель стеклоподъемников

      Рисунок 1.26 – Установка электрооборудования привода
