2 Взаимодействие с приводом - погрузчик Т-241

2.1 Трактора, предназначенные для фронтальных погрузчиков

1. Трактора, предназначенные для фронтального погрузчика T229




   Марка трактора	Тип трактора
   BELARUS	80.1, 82.1, 800, 820, 890, 892, 900, 920, 950, 952, 1021, 1025
   	920.3, 922.3, 952.3, 1021.3, 1025.3
   	1221.3 (с передней трехточечной навесной системой)
   CASE	CS 86 (с передней трехточечной навесной системой)
   	CS 105 Pro
   	JX80
   	JXU 85, 95
   	JX 95, 90
   	1056 AXL International
   CLAAS	Celtis 456 RX
   FARMER	F-8244-C2, F-8248
   	F-10244-C1
   	F8258
   	F9258 TE, F7258 TE
   	F4-7258
   FARMTRAC	70 4WD, 665 DT
   	80 4WD, 675 DT
   	685 DT
   	690 DT
   FENDT	Farmer 309LS Turbomatik (1989 г.)
   	Farmer 311LSA Turbomatik (1984 г.)

   Марка трактора	Тип трактора
   FOTON POLMOT	824
   	704
   INTERNATIONAL	Synchron 1055 (1965 г.)
   JOHN DEERE	5620 Premium
   	5820
   	3040 Power Synchron
   JUMZ	Jumz Farmer FJ-8244, F-10244
   	Jumz (с двигателем D65M-USSR)
   KUBOTA	ME9000, ME8200
   	M108S Dual Speed
   	M8540
   	M6040
   LAMBORGHINI	Lamborghini 70 Lampo, Roller.
   	Lamborghini 70W Lampo
   	Lamborghini 70W Lampo, Same 70W Roller
   	Lamborghini R2.56, R2.66
   	Lamborghini G.Prix LS 874-90
   	Lamborghini G.Prix 95 Target с передней трехточечной навесной системой
   	Lamborghini G.Prix 95 Target, Same Explorer 95 Classic, Same Explorer II 90
   	Lamborghini 1050 Premium









   Марка трактора	Тип трактора
   	Lamborghini 1060
   	Lamborghini R4. 95
   	Lamborghini R4.105
   	Lamborghini R3 EVO 85, 100
   SAME   DEUTZ-FAHR	Deutz Fahr 410, 420 Agrofarm, 85, 100 Agrofarm
   	Same Silver 130 (с передней трехточечной навесной системой)
   	Same Dorado3 80
   	Agroplus 70, 80
   	Agroplus 87
   	Agroplus 95
   	Agroplus 100
   	Agrofarm 410, 420 (Lamborghini R3 EVO 85, 100) Agrofarm 85, 100
   	Agrofarm 430
   	DX4.50
   	DX 85, 90
   	Agrotron 4.90 S
   	Agrotron K120
   	Agroplus 70, 80
   LANDINI	105 Vision
   	105 Vision (с передней трехточечной навесной системой)
   	125 Landpower (с передней трехточечной навесной системой)

   Марка трактора	Тип трактора
   	95 Pawerfarm
   MASSEY FERGUSON	MF-188A (без кабины)
   	MF-398
   	MF-575
   	MF-1014
   	MF-2620
   	MF-3060 и вероятно MF-3050
   	MF-3080, 3090
   	MF-3095
   	MF-3655 Турбо
   	MF-4255
   MTZ	80,82
   MTZ-PRONAR	82A, 82SA , 82TS, 82TSA, 1025A
   McCORMICK	CMAX 100
   NEW HOLLAND	7056-Bis
   	80-66S
   	TD 60, 70D старый
   	TD 60, 70D Plus новый
   	TD 80D, TD 85D, TD 90D
   	TD95D
   	TD 5030, TD 5020
   	TD 5040, TD 5050






   Марка трактора	Тип трактора
   	T4030
   	T 6010 Delta
   	T 6030 Delta
   	T 6030 Delta
   	TL 100A (T5040, T5050, T5060)
   	TL 80, 90, 100
   PRONAR	5112
   	5130 (с передней трехточечной навесной системой)
   	5135 (с передней трехточечной навесной системой)
   	5135
   	85 Zefir
   	1025A II
   RENAULT	Billancourt 92109
   STEYR	8065 Turbo
   URSUS	4512
   	4514, 5314
   	5714, 5314, 4514
   	5714, 5314, 4514
   	6014
   	6024
   	3724 (с кабиной Metal Fach)
   	5524 заменен 6824
   	914, C-385 (Zetor 8011, 8145)
   	914 Bizon, 1014 (Zetor 8045, 10145)
   	1224

   Марка трактора	Тип трактора
   VALTRA	A95 (MF-4455)
   	A95 (с передней трехточечной навесной системой)
   ZETOR	5340, 6340, 7340, 5320
   	6245,7245,7045,7745,5320, 6211, 7711, 4340,5340 (версия 3 основная)
   	6245,7245,7045,7745,5320, 6211, 7711, 4340,534
   	5245
   	8540, 9540, 10540 Intercooler
   	9641, 10641, 11441 Forterra Turbo)
   	9641, 10641, 11441 Forterra
   	9641, 10641, 11441 Forterra
   	6441, 7441, 8441 Proxima 2006 г.
   	6441, 7441, 8441 Proxima Новый, 75 Proxima
   	7321, 7341 Super Turbo, 6321,6341
   	8011,8145 (Ursus 914, C-385)
   	8045, 10145 Crystal (Ursus 914 Bizon, 1014)
   	12145 Turbo, 12111
   	95 Proxima Power (9542.12)
   	105 Proxima Plus (10541)
   	95, 105, 115 Forterra



2. Трактора, предназначенные для фронтального погрузчика T241

1. Взаимодействие с приводом











   Раму устанавливают на тракторе в авторизованном сервисном центре продавца или производителя.




   На вышеуказанном рисунке представлен трактор с установленной рамой. С правой стороны рамы (7) устанавливают двухсекционный гидравлический распределитель погрузчика (6). Соединяют распределитель с силовой гидросистемой трактора.






   Первое присоединение погрузчика с трактором необходимо провести в присутствии опытного оператора или сотрудника авторизованного сервисного центра продавца.

   Присоединняют погрузчик к трактору следующим образом:

   • установить на твёрдом и ровном основании, подпирая его кронштейном (4), как на выше указанном рисунке,

   • осторожно подъехать трактором с установленной в сервисном центре рамой (7) к погрузчику на расстояние, позволяющее присоединить шланги гидросистемы прогрузчика с двухсекционным распределителем (6),

   • соединить шланги гидросистемы погрузчика с двухсекционным распределителем (6),



   • закрепить соединительное устройство в углублении рамы, установленной на тракторе (использовать движения гидродвигателей погрузчика

     раздел 3 и в случае необходимости выполнить точное движение трактором),

   • предохранить соединение соединительного устройства с рамой, используя шкворни с чекой,

   • сложить кронштейн (4).






   Не демонтировать раму, установленную в сервисном центре.

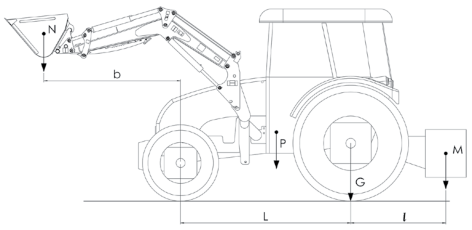

2. Устойчивость агрегата погрузчик трактор

Монтаж погрузчика на тракторе приводит к смещению центра тяжести и может в исключительных случаях иметь негативное воздействие на устой-

Устойчивость агрегата обеспечивается при выполнении нижеуказанного условия:

G * L + M(I + L) N * b P + N +M

го органа с грузом в максимально выдвинутом положении, (мм),

l расстояние по горизонтали между серединой

чивость агрегата. Регулировку смещения центра тяжести агрегата проводят путем монтажа на зад-

где:

L > 5

задней оси трактора и центром тяжести заднего противовеса, (мм),

ней трехточечной навесной системе противовеса, предохраняющего нагрузку задней оси величиной более 20% массы агрегата (сумма масс трактора и погрузчика, рабочего органа, противовеса и груза).

Проверить устойчивость агрегата перед началом загрузочных работ с максимальной допустимой нагрузкой.

P масса трактора со стрелой, (кг), Mмасса заднего противовеса, (кг),

G нажим на заднюю ось при установленном устройстве для монтажа рабочих органов и стрелы в максимально выдвинутом положении (без заднего противовеса), (кг),

b расстояние по горизонтали между серединой передней оси трактора и центром тяжести рабоче-

L межосевое расстояние, (мм).

Проверку выполнения условия устойчивости проводят авторизованные сервисные центры продавца.

Проверку выполнения условия устойчивости пользователь может провести, взвешивая дважды максимально нагруженный трактор с полным оснащением.

2.4. Отключение от привода погрузчика Т-241

Операцию отключения погрузчика от трактора выполняет самостоятельно один оператор.

Первое присоединение погрузчика к трактору и первое отключение погрузчика от трактора рекомендуется проводить в присутствии сотрудника авторизованного сервисного центра продавца или сотрудника сервисного центра производителя.

Для хранения погрузчика подготавливают твердое и выровненное основание.

Необходимо убедиться, что в зоне складирования погрузчика и его ближайшем окружении нет посторонних лиц, особенно детей.

Необходимо убедиться в герметичности силовой гидросистемы.

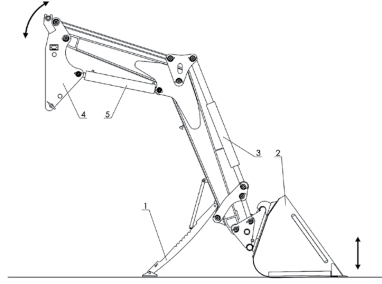

Отсоединить погрузчик от трактора следующим образом:

• опустить погрузчик, осторожно опирая орган (2) на земле,

• разложить кронштейн (1), опереть на земле и заблокировать кронштейн, опирающийся на земле (1),

• опустить погрузчик на землю,

• снять защитные штифты,




• гидродвигателем (3) немного поднять крепежную плиту (4)

• погрузчик выходит из опорной конструкции,

• отключить шланги гидравлического управления погрузчика от гидравлического распределителя.

Погрузчик хранить с закрепленным рабочим органом раздел 9 хранение погрузчика.
