Туковый высевающий аппарат (рисунок 10) состоит из корпуса поз.4, внутри которого на квадратном валу поз.10 установлена катушка поз.3.

Клапан поз.8 жестко закреплен на валу регулятора нормы высева туков поз.9.

При повороте рычага поз.5 регулятора изменяется зазор между клапаном и катушкой.

После установки клапанов в необходимом положении рычаг поз.5 закрепляется на секторе поз.7 болтом поз.6.

Для опоражнивания тукового отделения ящика клапаны отводятся поворотом рычага поз.5 вниз до отказа.

Задвижкой-регулятором поз.2. дополнительно регулируется поступление туков в туковый высевающий аппарат. При высеве только семян задвижка должна полностью закрывать окно ящика.

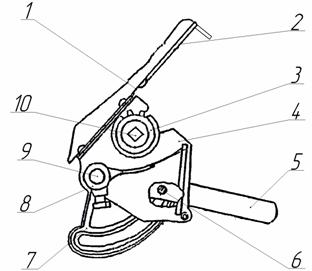

Рисунок 10. Аппарат высевающий туковый

1 –стенка задняя ящика; 2 –задвижка-регулятор; 3 –катушка туковая;

4 –корпус туковый; 5 –рычаг; 6 –болт; 7 –сектор; 8 –клапан; 9 –вал;

10 –вал

К корпусу каждого зернового и тукового аппаратов крепится воронка поз.6 шплинтами поз.3 (см. рисунок 11).

Семяпроводы поз.5 надеваются на воронки и крепятся к ним хомутами поз.4.

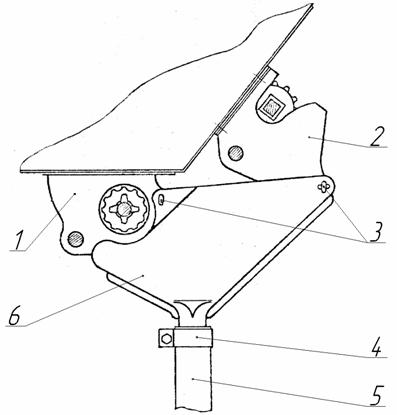

Рисунок 11. Воронка

1 –корпус высевающего аппарата; 2 –корпус тукового аппарата;

3 –шплинт; 4 –хомут; 5 –семяпровод; 6- воронка
