Зерновой высевающий аппарат (рисунок 8) состоит из корпуса поз.3, в котором установлены катушка поз.2, муфта поз.4, хвостовик поз.8 и подпружиненный клапан поз.1.

Розетка поз.7 предназначена для перекрытия пространства между корпусом поз.3 и катушкой поз.2.

Шайба поз.5 предназначена для устранения зазора, появляющегося в процессе износа между торцами катушки поз.2 и муфты поз.4. По мере появления зазора шайба переставляется на одну из следующих ступеней и стопорится шплинтом поз.6.

Для освобождения высевающих аппаратов от остатков семян клапаны поз.1 отводятся от катушек поз.2 поворотом вала опоражнивателя поз.9, при перемещении рычага опоражнивателя поз.16 вверх до отказа (рисунок 7).

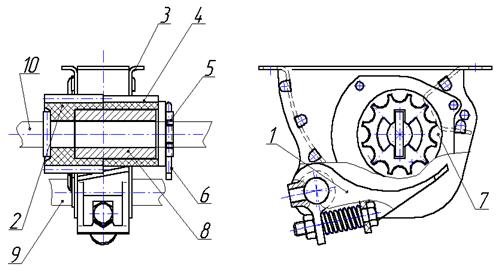

Рисунок 8. Аппарат высевающий зерновой

1 –клапан; 2 – катушка; 3- корпус; 4 – муфта; 5 –шайба; 6 –шплинт; 7-розетка; 8 –хвостовик; 9 –вал опоражнивателя; 10 –вал зерновых аппаратов

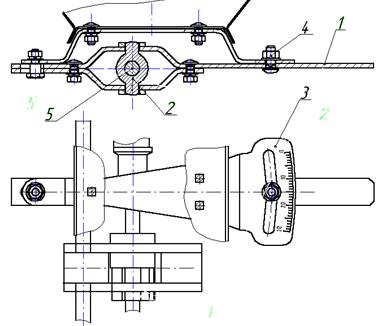

Рисунок 9. Регулятор нормы высева

1 –рычаг; 2 –муфта; 3- циферблат; 4 –гайка;

5 - вал зерновых аппаратов

Точная регулировка нормы высева семян, в пределах выбранного на механизме привода передаточного отношения, производится регулятором нормы высева (см. рисунок 9).

Рычаг поз.1 регулятора шарнирно соединен с валом зерновых аппаратов поз.5 при помощи муфты поз.2.

При перемещении рычага поз.1 вал поз.5 с закрепленными на нем катушками и муфтами смещается относительно корпусов высевающих аппаратов, изменяя при этом величину рабочей части катушки.

После установки необходимой нормы высева рычаг закрепляется на циферблате поз.3 гайкой поз.4.
