3.

Сеялка - культиватор СКП -2,1Б. Посевной комплекс



3.1 Посевной комплекс (рисунок 1) состоит из следующих основных частей:

сеялок  СКП-2,1Б (модуль СКП-01.00.000А-02)  -  поз.1;

сцепки – поз.2;

соединительных устройств – поз.3;

гидросистемы  - поз.5

световозвращателей-поз.4 и поз.6



3.2Сеялки – поз.1 прицепами присоединены к сцепке  поз.2, с помощью которой посевной комплекс агрегатируется с трактором. Между собой сеялки связаны соединительными устройствами поз.3.

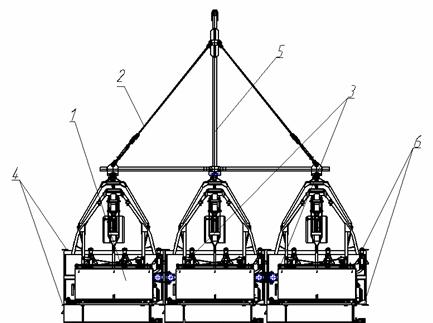

Рисунок 1. Посевной комплекс КСКП 2,1Б х3





1-сеялка СКП-2,1Б-3шт.; 2-сцепка; 3-соединительное устройство;                         4,6-световозвращатели; 5-гидросистема.





3.3 Рабочий процесс (цикл), осуществляемый сеялкой, заключается в следующем:



·        В начале гона золотник гидрораспределителя трактора, задействованный на гидросистему сеялки, переводится в «плавающее» положение. Сеялка на ходу под собственным весом плавно опускается, рабочие органы (сошники) заглубляются на установленную величину.

·        Одновременно с началом заглубления рабочих органов автоматически включается механизм привода высевающих аппаратов.

·        Семена и туки самотеком поступают в высевающие аппараты (зерновой и туковый), дозируются и из воронок по семяпроводам направляются в подсошниковое пространство, где с помощью рассеивателей равномерно распределяются на дне борозды по ширине захвата лапы.

·        После прохода рабочих органов почва по их следу осыпается, закрывая семена и удобрения, и прикатывается катками.

·        По окончании гона гидросистема переключается на подъем. Сеялка переводится в транспортное положение, рабочие органы выглубляются с одновременным выключением механизма привода высевающих аппаратов.

·        После разворота агрегата цикл повторяется.







Внимание! Во избежание срыва регулировочных гаек гидроцилиндра категорически запрещается заглубление сошников в положении золотника гидрораспределителя «Опускание».
