Комбайн КЗС-1218. Техническое обслуживание пневмосистемы

3.4.5

Комбайн КЗС-1218. Техническое обслуживание пневмосистемы

Сброс конденсата из ресивера, а также, при необходимости, сброс
воздуха из магистралей и ресивера производите при помощи крана слива
конденсата, установленного в нижнеи части ресивера.

Для выполнения данной операции необходимо в соответствии с рисунком 3.9 оттянуть вниз и в сторону кольцо 2, установленное на штоке крана слива конденсата. При отпус-
кании спускной вентиль автоматически герметизируется.

При обслуживании и ремонте пневмосистемы для отсоединения пневмотрубок от фитингов «цангового» типа необходимо:

- нажать на торец фитинга 3 (рисунок 3.10), используя спецключ из комплекта ЗИП комбайна. Удерживая ключ в нажатом положении, извлечь пневмотрубку 1 из фитинга 3.

ВНИМАНИЕ: Перед нача-
лом обслуживания и ремонта необходимо сбросить давление в пневмосистеме!

Для подсоединения пневмотрубок необходимо:

- вставить пневмотрубку 1 на всю монтажную длину (21 мм) до упора в фитинг 3.

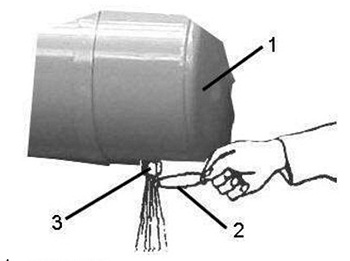

Рисунок 3.9 - Ресивер

1 - ресивер;
2 - кольцо;
3 - кран слива конденсата

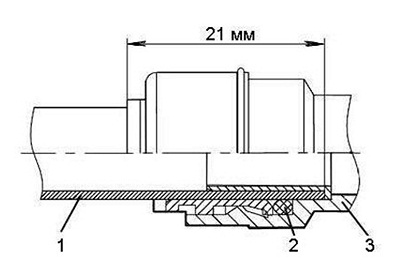

Рисунок 3.10 - Фитинг «цангового» типа

1 - пневмотрубка;
2 - цанговый зажим;
3 - фитинг
