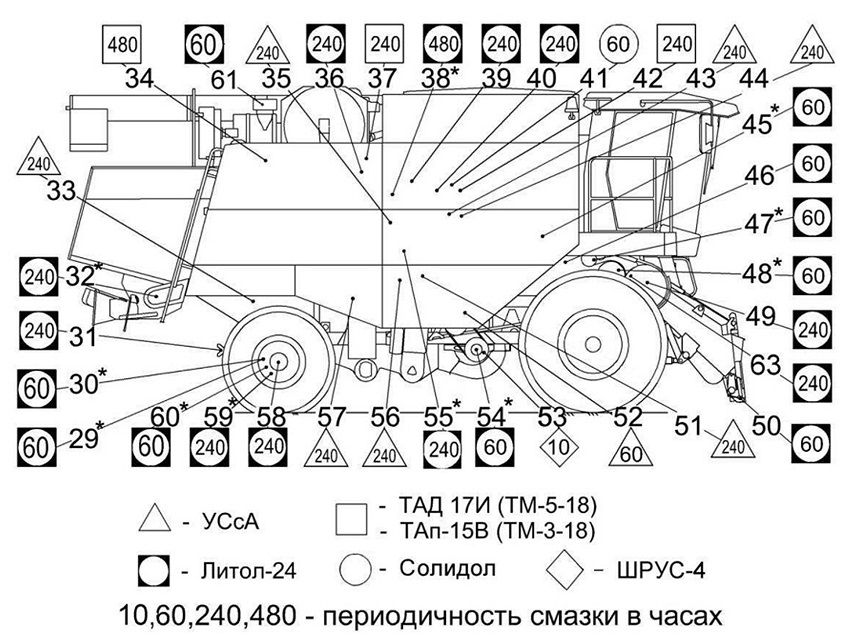

№ поз. на схеме смазки

Наименование точек смазки

Наименование и марка смазки при эксплуатации и хранении

Кол.

точек

смазки

Молотилка (рисунок 3.1, 3.2) Периодичность смазки -10 часов

53

Ведомый блок вариатора венти­лятора

ШРУС-4

1

Периодичность смазки - 60 часов

2, 50

Нижняя ось крепления переход­ной рамки на наклонной камере

Литол-24

2

4*, 48*

Подшипники левый и правый вала барабана-ускорителя

То же

2

5*, 47*

Подшипники левый и правый вала молотильного барабана

«

2

6

Диск подвижный вариатора ба­рабана

«

1

7*, 45*

Подшипники левый и правый вала отбойного битера

«

2

8

Ступица ведущего шкива вариа­тора барабана

«

1

9*

Трущиеся поверхности поворот­ного устройства выгрузного шне­ка

«

1

13

Ось рычага натяжного ролика привода главного контрпривода

ШРУС-4

1

20*, 60*

Шарнир рулевой тяги моста управляемых колес

Литол-24

2

18*, 19*, 29*, 30*

Шарниры гидроцилиндров пово­рота управляемых колес

То же

4

25*, 54*

Подшипники левый и правый вала вентилятора очистки

«

2

41

Подшипники конического редук­тора загрузного шнека бункера

Солидол Ж или Солидол С

1

46

Ось рычага натяжного ролика привода наклонной камеры

Литол-24

1

52

Втулка с упорной резьбой вариа­тора вентилятора

Смазка графитная УСсА

1

61

Ось воздухозаборника вращаю­щегося

Литол-24

1

№ поз. на схеме смазки

Наименование точек смазки

Наименование и марка смазки при эксплуатации и хранении

Кол.

точек

смазки

Периодичность смазки - 240 часов

1, 49

Наружная поверхность корпуса наклонной камеры

Литол-24

2

3

Ось вращения трапа

То же

1

10*

Трущиеся поверхности поворот­ного устройства выгрузного шнека

«

2

11*

Трущиеся поверхности поворот­ного устройства выгрузного шнека

«

1

15*, 32*

Подшипники левый и правый вала ротора соломоизмельчителя

«

2

16*, 17*

Опора оси качания управляемого моста

«

2

21*, 59*

Шкворни и опорные подшипники поворотных кулаков моста управляемых колес

«

2

22, 58

Подшипники ступиц моста управляемых колес

«

2

23

Редуктор конический привода наклонного шнека

Масло ТАД 17И (ТМ-5-18)

Замена

24

Привод зерновой группы

Смазка графитная УСсА

1

27

Кронштейн поворотного трапа

Литол-24

1

28

Шток блокировки гидроцилиндра механизма переключения передач

Масло ТАД 17И или ТМ-5-18

1

31

Тягово-сцепное устройство

Литол-24 или Солидол С

1

33

Привод соломоизмельчителя

Смазка графитная УСсА

1

35

Ступица предохранительной муфты колосового элеватора

То же

1

36

Ось рычага натяжного ролика привода вентилятора двигателя

Литол-24

1

37

Натяжные ролики привода вра­щающегося воздухозаборника

МаслоТАп-15 или ТМ-3-18

1

39

Привод отбойного битера

Литол-24

1

40

Ось рычага натяжного ролика привода горизонтального шнека

То же

1

42

Редуктор конический загрузного шнека

МаслоТАп-15 или ТМ-3-18

Замена

43

Привод контрпривода привода соломоизмельчителя

Смазка графитная УСсА

1

44

Ступица предохранительной муфты зернового элеватора

То же

1

51

Привод контрпривода привода вентилятора

«

1

55*

Подшипник вала распредели­тельного шнека

Литол-24

1

56

Привод зернового шнека

Смазка графитная УСсА

1

57

Привод вала колебателя

То же

1

62, 63

Опора наклонной камеры

Литол-24

2

№ поз. на схеме смазки

Наименование точек смазки

Наименование и марка смазки при эксплуатации и хранении

Кол.

точек

смазки

Периодичность смазки - 480 часов

12*, 38*

Подшипники левый и правый вала главного контрпривода

Литол-24

2

14

Бак масляный гидросистем при­вода ходовой части и рабочих органов и рулевого управления

Масло МГЕ-46В

Замена 75 л

26

Бортовые редуктора (левый и правый) и коробка диапазонов моста ведущих колес

Масло ТАД 17И или ТМ-5-18

Замена 18 л

34**

Главный редуктор

То же

Замена 5 л

** Примечание - Первую замену масла в главном редукторе производить через 60 часов
