Экран советов бортовой информационной системы БИУС-03

Комбайн КЗС-1218. Бортовая информационная управляющая система БИУС-03

Экран советов бортовой информационной системы БИУС-03

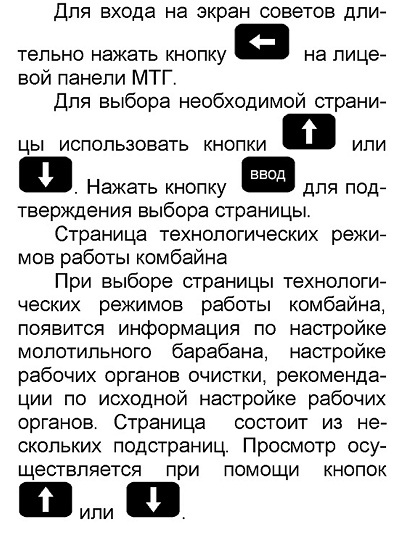

Экран советов, схематично представленный на рисунке 1.92, позволяет просмотреть советы по технологическим режимам работы комбайна, расшифровку текстовых сообщений и пиктограмм, выводимых на основные экраны, сведения о порядке проведения ежесменного технического обслуживания, первого и второго технического обслуживания. Данный экран также позволяет произвести калибровку зазора подбарабанья, верхних и нижних решет.

Подстраница настроики молотильного аппарата содержит данные

о рекомендуемых значениях скорости оборота барабана и зазора между молотильным барабаном и подбара-баньем в зависимости от типа обрабатываемой культуры.

Примечание - Схематично подстраница настройки молотильного аппарата представлена на рисунке 1.100.

Настройка молотильного аппарата

Культура	Обороты барабана (об/мин)	Зазор меж тильным ба подбараба	ду моло- рабаном и ньем, мм	Примечание
Культура	Обороты барабана (об/мин)	вход А	выход Б	Примечание
Пшеница	650-800	18-20	3-7
Ячмень	600-700	18-20	3-7
Овес	550-650	20-25	4-8
Рожь	700-850	18-20	2-6
Люцерна	800-870	7-9	3-5	С приспособлением для уборки семенников трав
Клевер	800-870	7-9	3-5	С приспособлением для уборки семенников трав
Г речиха	422-435	20-30	12-18	С приспособлением для уборки крупяных культур
Рапс	600-850	14-20	4-8	С приспособлением для уборки крупяных культур

Рисунок 1.100

Подстраница рекомендаций по исходной настройке рабочих органов содержит сведения о значениях высоты траектории граблин, зазора между штоком и днищем, зазора между пальцами и днищем для различных видов хлебного массива.

Подстраница рекомендаций по настройке рабочих органов очистки включает сведения о положении жалюзи решет и числу оборотов вентилятора.

Возврат к экрану советов выполняется по нажатию кнопки ОТМЕНА

Страница содержания текстовых сообщений с их пояснениями

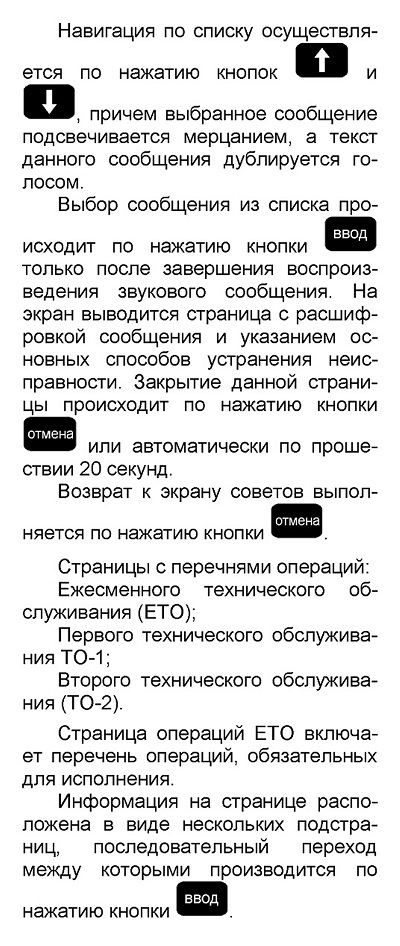

При выборе страницы содержания текстовых сообщений на экран выводится список аварийных и предупреждающих сообщений. Список включает текстовые сообщения и (в случае наличия) соответствующие пиктограммы.

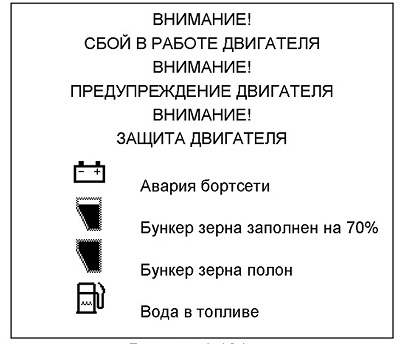

Примечание - Схематично страница текстовых сообщений представлена на рисунке 1.101

Рисунок 1.101

Возврат к экрану советов выполняется по нажатию кнопки ВВОД на последней подстранице с перечнем операций.

Примечание - Схематично страница с перечнем операций ЕЮ представлена на рисунке 1.102.
Работа с страницами перечней операций ТО-1 и ТО-2 происходит аналогично работе с перечнем операций ЕТО.

ЕТО

1) осмотрите и очистите комбайн от пыли, грязи и пожнивных остатков, особенно это касается: зоны двигателя, системы выхлопа, тормозной системы, стрясной доски и решет очистки, подбарабанья молотильного аппарата и валов транспортера наклонной камеры;

2) проверьте осмотром и, при необходимости, подтяните, крепление кожухов и ограждений комбайна;

3) проверьте герметичность трубопроводов топливной, гидравлической и тормозной систем, выявленные подтекания - устраните;

4) проверьте и, при необходимости, замените сегменты ножа режущего аппарата жатки;

5) проверьте и, при необходимости, замените ножи ротора соломо-измельчителя;

6) проверьте и, при необходимости, долейте масло в масляный бак гидросистемы;

7) проверьте и, при необходимости, долейте масло в картер двигателя, охлаждающую жидкость в расширительный бачок;

8) запустите двигатель и проверьте работоспособность тормозной системы, системы освещения, сигнализации, механизмов управления, показания приборов, выявленные отклонения устраните;

9) прокрутите общий диапазон частоты вращения молотильного барабана и вентилятора очистки не менее 3* раз в обе стороны для обеспечения легкости и плавности хода при регулировании вариаторов приводов молотильного барабана и вентилятора очистки;

10) смажьте комбайн согласно таблицы смазки (пункт 3.3 ИЭ).

Рисунок 1.102

Калибровка зазора подбарабанья.

МИНИМАЛЬНОЕ ЗНАЧЕНИЕ.

Переведите калибруемый механизм в положение соответствующее минимальному значению, после этого нажмите кнопку ВВОД!

Относительное значение (ед.) = 1022

Рисунок 1.103
