Окно «Дата/Время»
Окно «Дата/Время» (рисунок 1.59) вызывается выбором соответствующего
пункта меню «Выбор экрана» и позволяет оператору настроить часы
реального времени.
Кнопка «Ввод» - подтверждение введенных значений и закрытие окна,
«Отмена» - отмена и закрытие окна.
Окно «Таймеры техобслуживания»

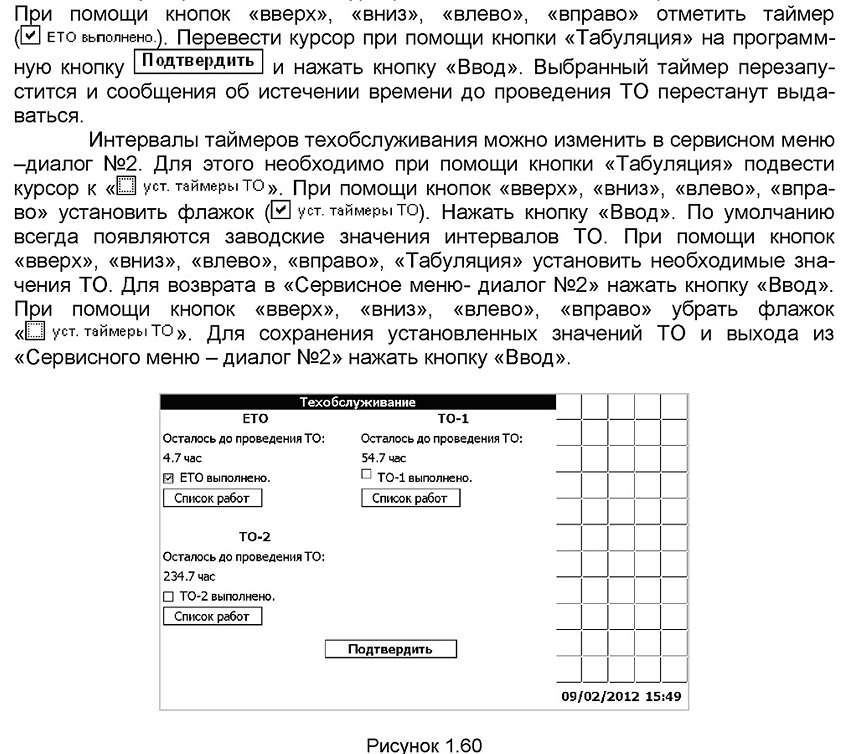

Окно «Таймеры техобслуживания» (рисунок 1.60) вызывается выбором
соответствующего пункта меню «Выбор экрана». В этом окне можно
посмотреть оставшееся время до проведения техобслуживания (ЕТО, ТО-1,
ТО-2), перечень работ, которые необходимо провести при каждом ТО. По
истечению времени каждого таймера на экране появляется соответствующая
пиктограмма, выдается звуковое и световое оповещение. Если оператор
отреагировал на сообщения, только нажав кнопку «Отмена», то сообщения
будут выдаваться каждые 5 минут. После проведения ТО, необходимо, в окне
«Таймеры техобслуживания»^ при помощи кнопки «Табуляция», подвести
курсор на необходимый таймер
Окно «Статистика»
Окно «Статистика» (рисунок 1.61) вызывается выбором соответствующего
пункта меню «Выбор экрана» и позволяет оператору посмотреть
статистические данные по работе комбайна. В верхней части экрана
расположена накопленная информация о времени работы комбайна, двигателя,
убранной площади и пройденному пути, а также о текущей
производительности. В нижней части окна расположены данные по аварийной
статистике, содержащие пиктограммы датчиков, их текстовое описание и
время, в течение которого показания, контролируемые указанным датчиком,
находился в аварийном состоянии. Для выбора и просмотра аварийной
статистики по датчикам применяется графический элемент в виде
пол-зункового переключателя. При нажатии кнопок «Влево» или «Вправо»
ползунок на экране перемещается в соответствующую сторону. При этом ниже
ползункового переключателя отображается пиктограмма(слева) и
наименование (по центру) датчика, который «закреплен» за данным
положением ползунка. Еще ниже отображается информация о времени, в
течении которого показаний датчика находились в аварийном состоянии
(время суммарное - от начала работы комбайна до текущего момента).
Например, на рисунке 61 ползунок установлен в положение соответствующее
датчику «напряжение в сети ниже допустимого» - продолжительность
аварийного состояния 14 сек.
У оператора есть возможность обнулить текущие значения времени работы
комбайна, убранной площади и пройденного пути. Для этого нужно, находясь
в окне статистки, нажать кнопку «Ввод» и в открывшемся меню «Обнуление
статистики» (рисунок 1.62), при помощи
кнопок «Вверх», «Вниз», выбрать соответствующий пункт, и нажать кнопку
«Ввод».

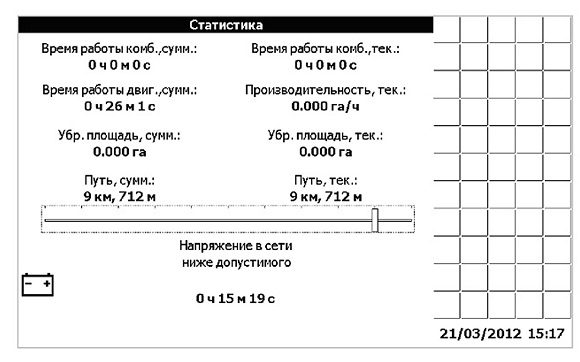

Рисунок 1.61
В окне статистики можно просмотреть графики
нахождения в аварийном состоянии каждого датчика, время работы
двигателя, время работы комбайна, убранную площадь, пройденный путь.
Датчики имеют четыре состояния:
- Авария;
- Норма;
- Снят с контроля;
- Дребезг.
Возле графика указываются суммарное время аварии, за выбранный
промежуток времени.
Время работы двигателя, комбайна имеет два состояния;
- Работа;
- Простой.
Возле графика указываются суммарное время работы двигателя, комбайна, за
выбранный промежуток времени.
Убранная площадь отображается в гектарах.
Возле графика указываются суммарная убранная площадь, за выбранный
промежуток времени.
Пройденный путь отображается в километрах.
Возле графика указывается суммарный пройденный путь, за выбранный
промежуток времени.
Для того, чтобы построить график изменения во времени выбранного
элемента статистики необходимо, находясь в окне «Статистика» (рисунок

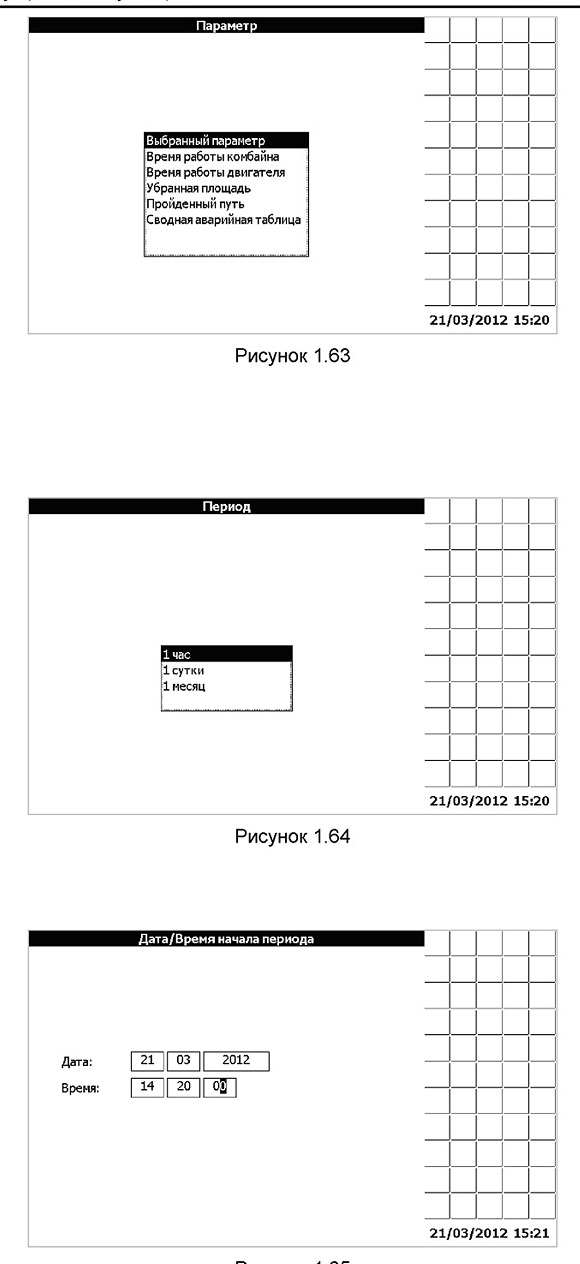

1.61), нажать кнопку «Вниз». Появится окно «Параметр» (рисунок 1.63).
В этом окне есть возможность выбрать, по какому из
параметров выводить график.
После того, как выбор параметра завершен, его нужно подтвердить, нажав
кнопку «Ввод». Появится окно «Период» (рисунок 1.64)
Произведя выбор периода, следует нажать кнопку «Ввод». Появится окно «Дата/время начала периода» (рисунок 1.65)
Выбрав начало периода нужно нажать кнопку «Ввод»,
таким образом, завершив настройку графика. Далее появится окно

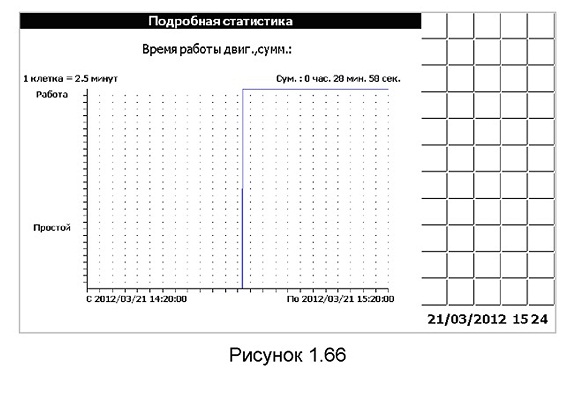

«Подробная статистика» (рисунок 1.66)

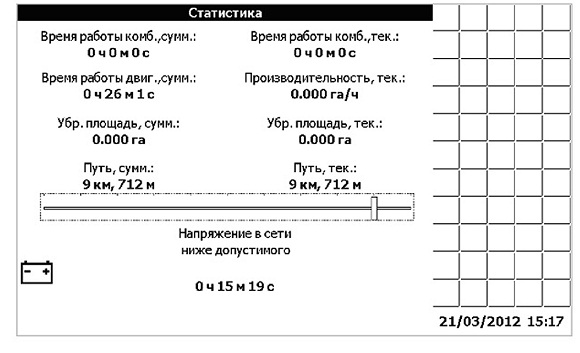

Например, для построения графика статистики по контактному датчику «Резервный уровень топлива», за сутки, необходимо выполнить следующие действия. В окне «Статистика», при помощи кнопок «Влево», «Вправо» выбрать датчик «Резервный уровень топлива» (рисунок 1.67).
Рисунок 1.67
Нажать кнопку «Вниз». Появится окно «Параметр»
(рисунок 1.63)
В этом окне, при помощи кнопок «Вверх», «Вниз» выбрать строчку
«Выбранный параметр». Нажать кнопку «Ввод». Появится окно «Период»
(рисунок 1.64).
Выбрать период «1 сутки», нажать кнопку «Ввод». Появится окно
«Дата/время начала периода» (рисунок 1.65). При помощи кнопок «Влево»,
«Вправо», «Вверх», «Вниз», «Табуляция», установить за какую дату
выводить статистику. Нажать кнопку «Ввод».
Появится окно «Подробная статистика» (рисунок 1.68)
На графике показано, сколько времени, датчик
находился в состоянии «Авария», «Снят с контроля», «Норма».
В окне статистика, есть возможность просмотреть сводную таблицу
аварийных состояний датчиков.
Для того, чтобы просмотреть таблицу необходимо, находясь в окне
«Статистика» (рисунок 1.67), нажать кнопку «Вниз». Появится окно
«Параметр» (рисунок 1.69).
В этом окне выбрать «Сводная аварийная таблица».
Нажать кнопку «Ввод». Появится окно «Дата начала периода» (рисунок 1.70)
Произведя выбор периода, нажать кнопку «Ввод». На
экране выведется сводная таблица аварийных состояний (рисунок 1.71).
Кнопками «Вверх» или «Вниз» можно выбрать один из элементов. Нажав копку
«Ввод» откроется «Аварийная таблица» событий для выбранного датчика
(рисунок 1.72).
В этой таблице ячейки аварийных событий имеют цвета фона красных
оттенков. Светло красным цветом отмечены события длительностью менее 1
минуты; ярко красным цветом отмечены аварийные события длительностью от
1 минуты до 10 минут; темно красным цветом отмечены аварийные события
длительностью более 10 минут.
Ячейки, соответствующие снятию датчика с контроля, имеют цвета фона
серых оттенков. Белым цветом отмечены события длительностью менее 1
минуты; серым цветом отмечены события длительностью от 1 минуты до 10
минут; темно серым цветом отмечены события длительностью более 10 минут.

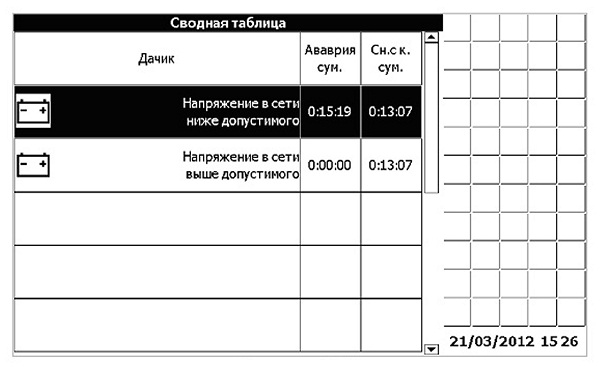

Рисунок 1.71
