Комбайн КЗС-1218. Запуск бортового компьютера «ВулКан-04» - часть 3

Меню «Выбор экрана»

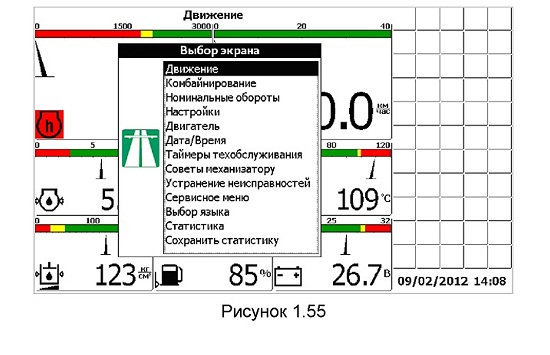

Меню «Выбор экрана» (рисунок 1.55) вызывается нажатием кнопки «Влево». Меню предназначено для доступа к дополнительным возможностям бортового компьютера и состоит из следующих пунктов:

• «Движение» - переход в режим движения.

• «Комбайнирование» - переход в режим комбайнирования.

• «Двигатель» - отображает экран статистики по двигателю.

• «Контроль оборотов» - отображает информацию по оборотам рабочих органов комбайна.

• «Настройки» - вызов диалогового окна пользовательских настроек, доступных оператору.

• «Дата/Время» - вызов диалогового окна настройки часов реального времени.

• «Таймеры техобслуживания» - вызов диалогового окна таймеров техобслуживания.

• «Статистика» - вызов диалогового окна, содержащего статистические данные о работе комбайна.

• «Советы механизатору» - вызов диалогового окна содержащего советы по настройке комбайна и рекомендуемые значения показаний датчиков в зависимости от выбранной культуры.

• «Устранение неисправностей» - вызов диалогового окна содержащего советы по устранению возможных неисправностей.

• «Сервисное меню» - вызов защищенного паролем сервисного меню, предназначенного для настройки бортового компьютера на заводе-изготовителе.

Окно «Настройки»

Окно «Настройки» (рисунок 1.56) вызывается выбором соответствующего пункта меню «Выбор экрана» и позволяет оператору ввести такие настройки, как:

• ширина жатки;

• диаметр колеса;

• вид убираемой культуры;

• способ вывода потерь зерна;

• чувствительность датчиков потерь зерна;

• контрастность экрана;

Редактирование значений осуществляется кнопками «Вверх», «Вниз», «Влево» и «Вправо». Выбор редактируемых настроек осуществляется кнопкой табуляции. Кнопка «Ввод» - подтверждение введенных значений и закрытие окна, «Отмена» - отмена и закрытие окна. После нажатия кнопки «Ввод» блоку периферийному отсылается команда перенастройки датчиков потерь. Этот процесс занимает около 5 секунд. На протяжении этого времени показания всех датчиков обновляться не будут.

Из данного окна можно перейти в окно «Настройки параметров». В данном окне выполняется автоматическая настройка рекомендуемых параметров работы комбайна, в зависимости от выбранной культуры:

• обороты молотильного барабана;

• обороты вентилятора очистки

• зазор подбарабанья;

Для перехода в окно «Настройка параметров» необходимо при помощи «Табуляция» перейти в поле «настройка параметров». При помощи любой из кнопок «Верх», «Вниз», «Влево», «Вправо» поставить флажок и нажать кнопку «Ввод». Появиться окно «На стройки параметров» (рисунок 1.57).
Для автоматической установки, при помощи кнопок «Верх», «Вниз», «Влево», «Вправо», «Табуляция», установить необходимые значения параметров настройки в диапазоне рекомендуемых (столбец «Устан»), В данном окне, также, можно выбрать какие параметры настраивать, а какие нет. Для этого при помощи кнопок «Верх», «Вниз», «Влево», «Вправо», «Табуляция», установить на против нужного параметра флажок. Для начала процесса настройки необходимых помощи кнопки «Табуляция» перейти в поле «Установить автоматически». При помощи любой из кнопок «Верх», «Вниз», «Влево», «Вправо», поставить флажок в поле «Установить автоматически» и нажать кнопку «Ввод». В нижней части экрана отображается процент выполнения настройки. В процессе настройки напротив каждого параметра устанавливается «+» если параметр настроен, либо «-», если параметр еще настраивается. Если отображается 100%, то процесс настройки завершен. Появляется сообщение «Настройка завершена».

Максимальное время регулирования 2 минуты. Если не удается настроить какой либо параметр, то после завершения настройки напротив каждого из параметров, выдается сообщение «Настройка прервана».

Для случаев, когда процесс регулирования запущен, а его необходимо экстренно остановить, необходимо нажать кнопку «Отмена» Процесс автома-

тического регулирования завершится.

Для выхода из экрана «Настройка параметров» нажать кнопку «Отмена». Оператор возвращается в меню «Настройки».

После нажатия кнопки «Ввод» будет выведен на экран диалоговое окно настройки тестирования датчиков при загрузке (рисунок 1.58).
Датчики, флажки около которых отмечены будут тестироваться при загрузке бортового компьютера.

Чтобы установить соответствующий флажок, необходимо при помощи кнопки табуляции подвести курсор ввода к необходимому датчику и установить флажок с помощью кнопки «Вверх», «Вниз», «Влево» или «Вправо». Кнопка «Ввод» - подтверждение введенных значений и закрытие окна, «Отмена» - отмена и закрытие окна.
