Защищенный бортовой накопитель ЗБН-1-3. Руководство - часть 3

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

2.3 Описание конструкции ЗБН-1-3 сер.3

Внешний вид ЗБН-1-3 сер.3 со стороны передней панели приведен на рисунке 1.



ЗБН-1-3  сер.3  состоит  из  металлического  корпуса (8), размещенного  на
основании (3).

На передней панели (2) установлен шильдик (4) с шифром и номером изделия,
два единичных индикатора состояния работы ЗБН-1-3 сер.3 СОСТОЯНИЕ (7) –
желтого  цвета,  ИСПРАВНОСТЬ (6) – зеленого  цвета  и  перемычка
металлизации (9), служащая для заземления ЗБН-1-3 сер.3. Шесть отверстий на
передней  панели  ЗБН-1-3  сер.3,  заглушенные  винтами (5), предназначены  для
установки маяка акустического подводного.

На  рисунке 3 представлен  внешний  вид  ЗБН-1-3  сер.3  со  стороны  задней
панели.

На задней панели ЗБН-1-3 сер.3 расположены три соединителя типа СНЦ.
Через контакты соединителя Х1 (11) осуществляется:

- прием поступающей информации в виде двухчастотного кода;
- выдача принятой информации в виде двухчастотного кода на КПА;
- прием сигнала дистанционного включения записи;
- выдача сигналов исправности блока.

Через  соединитель  Х2 (13) осуществляется  электропитание  ЗБН-1-3  сер.3  от
бортовой сети постоянного тока.

Соединитель  Х3 (12) обеспечивает  связь  ЗБН-1-3  сер.3  с  копирующими
устройствами по интерфейсу RS-422.

На рисунке 4 представлен вид ЗБН-1-3 сер.3 со снятыми крышками.

Плата  контроллера (15) и  плата  блока  питания (16). Для  выполнения
требований  в  части  генерации  и  восприимчивости  радиопомех  на  внутренней
стороне задней стенки установлен фильтр радиопомех (17).

Корпус  накопителя  внутренней  стенкой (19) делится  конструктивно  на  два
отсека. В отсеке перед внутренней стенкой устанавливаются платы контроллера
(15)  и  блока  питания (16). А  в  отсеке  за  внутренней  стенкой  устанавливается
защищенный модуль памяти ЗМП-1 (18).

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

На рисунке 5 представлен внешний вид ЗМП.

Для  сохранения  записанной  информации  плата  с  микросхемами  памяти
размещена

в

теплоударозащищенном

контейнере,

состоящем

из

металлического  корпуса (20) и  крышки (21) обеспечивающими  защищенность
ее от внешних разрушающих факторов.

ЗБН-1-3 сер.3 крепиться на объекте в эксплуатационном положении с помощью
четырех болтов М6.

Конструкция  ЗБН-1-3  сер.3  обеспечивает  замену  накопителей  ЗБН-1-1,
ЗБН-1-3,  ЗБН-1-3  сер.2  в  системах  БУР  и  МСРП  без  доработки  самолетного
фидера.

Корпус  ЗБН-1-3  сер.3  окрашен  в  оранжевый  цвет.  На  боковых  панелях  и
крышке  нанесены  белые  светоотражающие  полосы.  На  боковых  панелях
нанесены  надписи  на  русском  языке  АВАРИЙНЫЙ  САМОПИСЕЦ  НЕ
ВСКРЫВАТЬ и на английском языке DO NOT OPEN FLIGHT RECORDER.

Корпус  ЗМП  окрашен  в  оранжевый  цвет  и  на  крышке  нанесена  надпись  на
русском  языке  АВАРИЙНЫЙ  САМОПИСЕЦ  НЕ  ВСКРЫВАТЬ  и  на
английском языке DO NOT OPEN FLIGHT RECORDER.

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

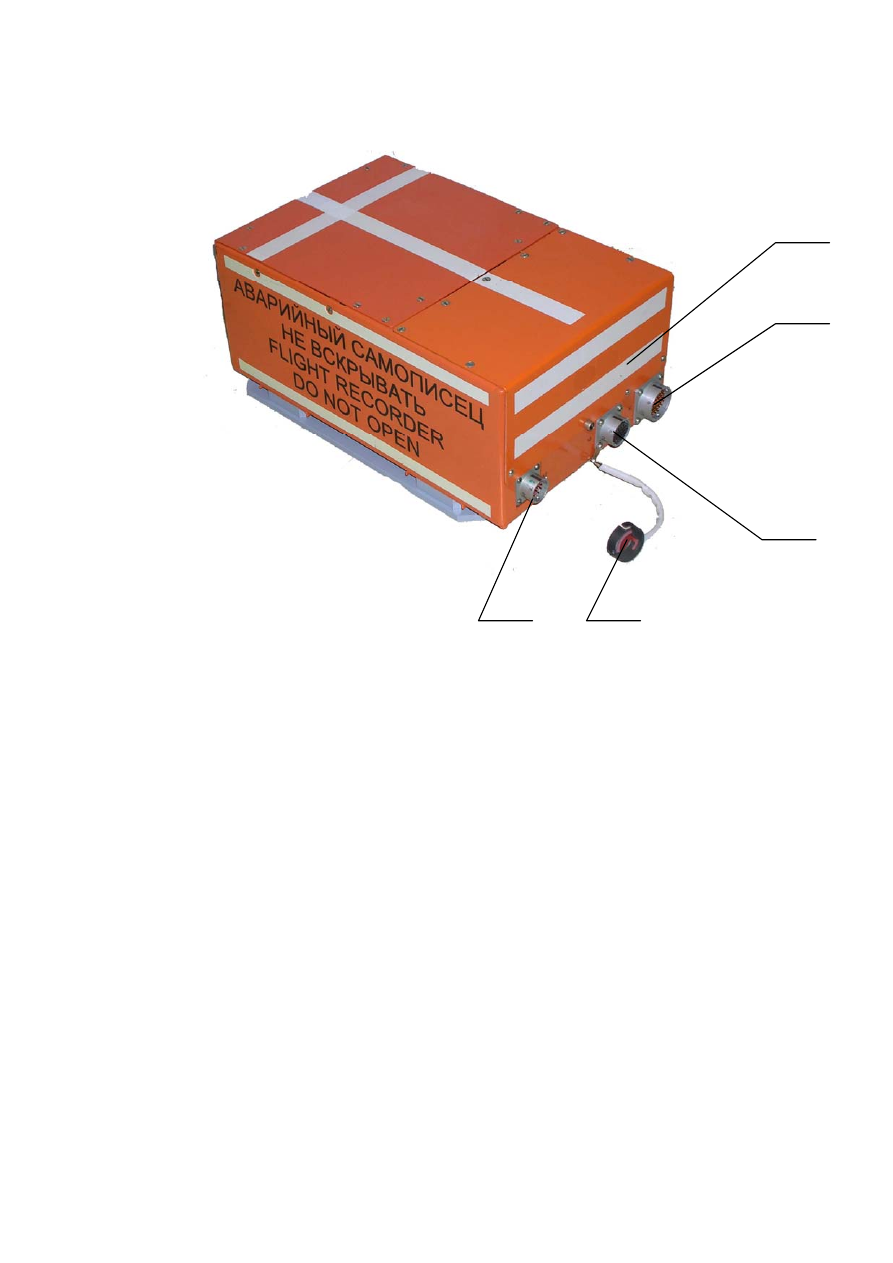

10

13

12

11

14

10 – задняя панель; 13

–

вилка Х2;

11 – вилка Х1;

14

–

заглушка ЭП-22.

12 – розетка Х3;

Рисунок 3 – Внешний вид ЗБН-1-3 сер.3 со стороны задней панели

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

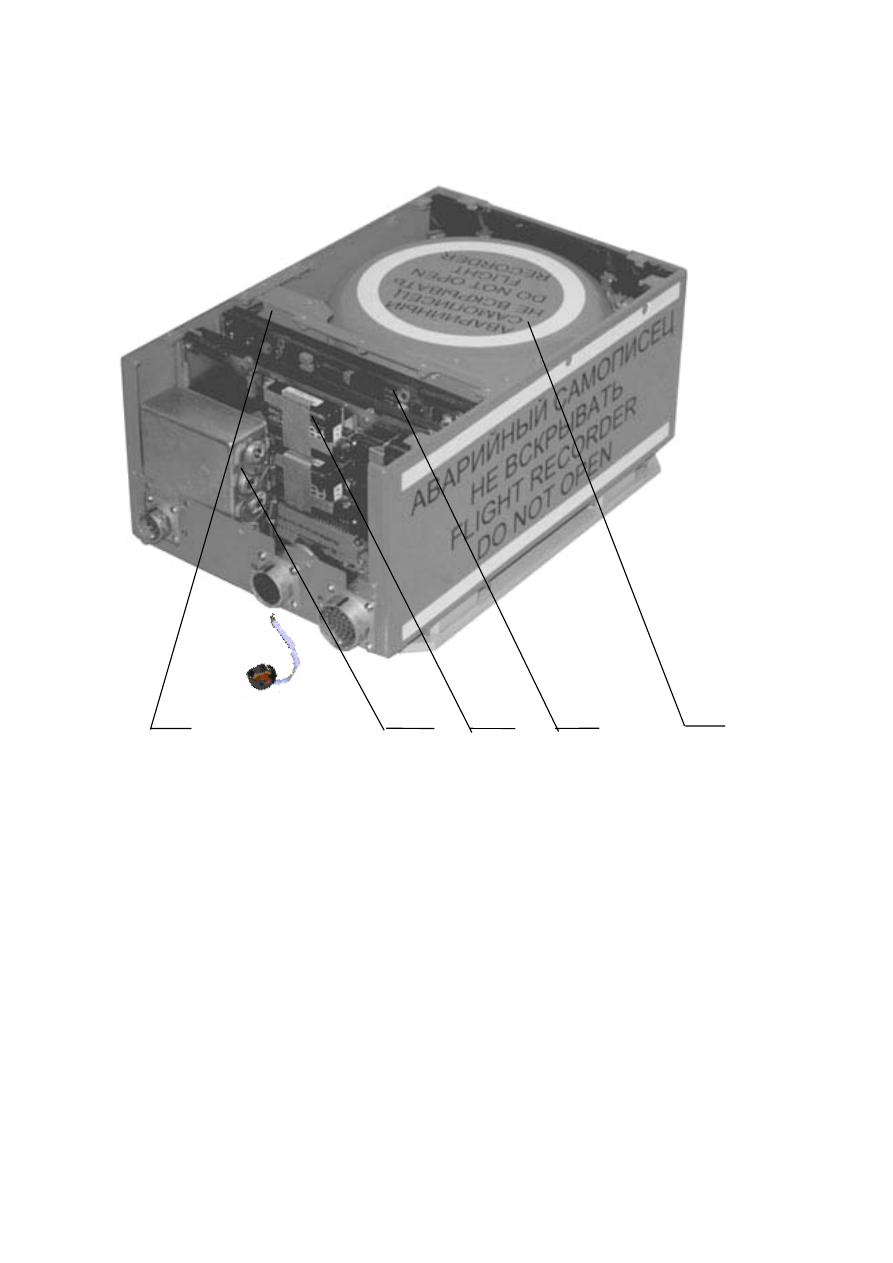

15

15 – контроллер;

18

–

ЗМП-1;

16 – блок питания; 19

–

внутренняя стенка.

17 – фильтр радиопомех;

Рисунок 4 – Внешний вид ЗБН-1-3 сер.3 со снятыми крышками

16

17

19

18
