Защищенный бортовой накопитель ЗБН-1-3. Руководство - часть 4

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

20

21

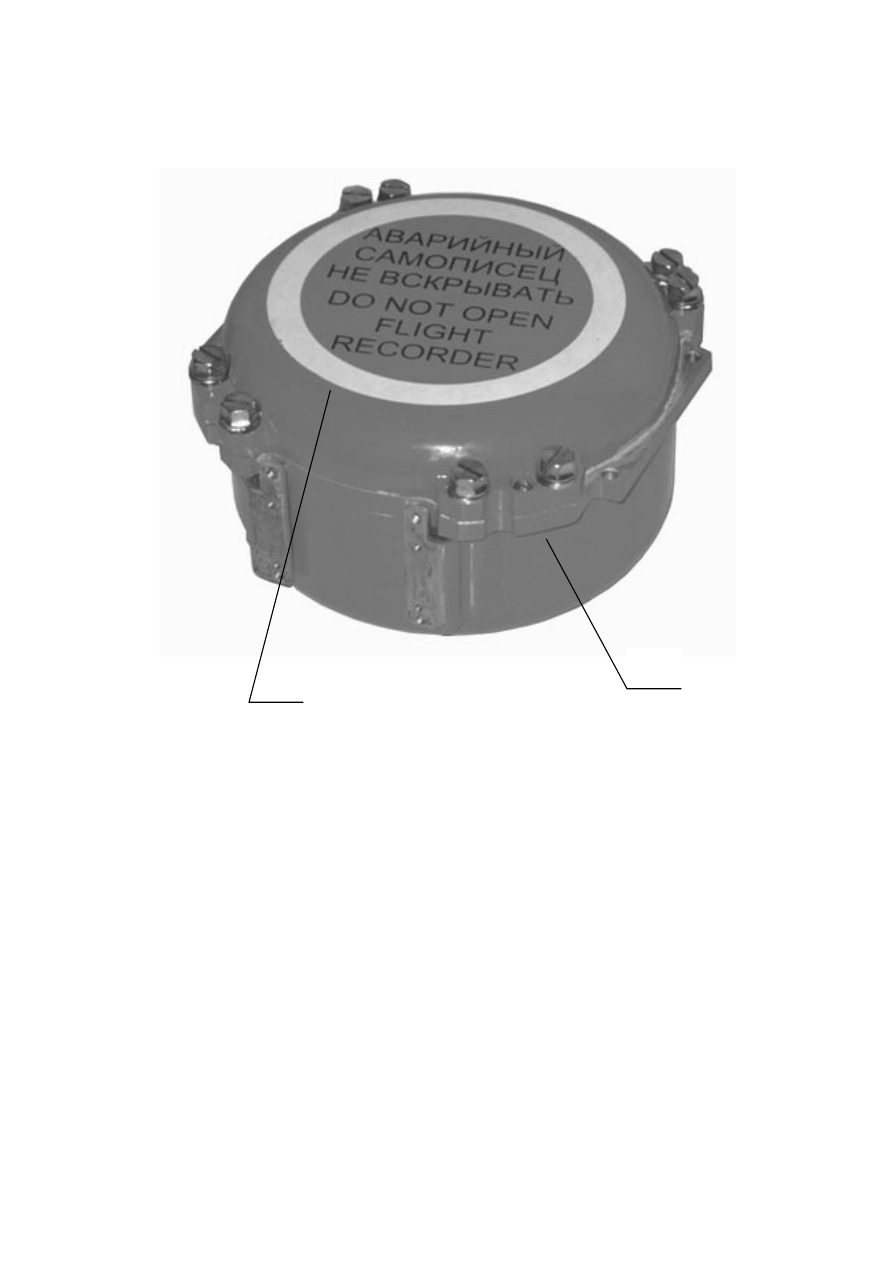

20 – металлический корпус

              21 – крышка

Рисунок 5 – Внешний вид ЗМП

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

3 РАБОТА

Описание  работы  ЗБН-1-3  сер.3  дано  по  функциональной  схеме,  приведенной
на рисунке 6.

ЗБН-1-3 сер.3 состоит из трех основных узлов:

Блока питания, который обеспечивает:

-  электропитание  от  двух  источников  системы  электроснабжения

воздушного судна;

-  преобразование  входного  напряжения 27 В  в  напряжение 5 В  и

5 В обогрев;

-  сохранение  работоспособности  за  счет  электроэнергии,  накопленной  в

конденсаторах, установленных в блоке, при перерыве электропитания в течение
не более 80 мс.

Контроллера, который обеспечивает:

- проведение тестового контроля всех узлов ЗБН-1-3 сер.3;
- прием двухчастотного кода;
- запись принятой информации в ЗМП-1;
- передачу двухчастотного кода на выход ЗБН-1-3 сер.3 в темпе записи;
- копирование информации из ЗМП-1;
- управление включением обогревателя.

Защищенного модуля памяти (ЗМП-1), который обеспечивает:

- непрерывную запись принимаемой информации;
- сохранение записанных данных независимо от наличия электропитания;
- сохранение записанной информации в случае летного происшествия.

После  включения  питания  ЗБН-1-3  сер.3  включает  на  лицевой  панели
индикатор СОСТОЯНИЕ и переходит в режим тестового контроля, в  который
входят:

а) Тест ПЗУ.
б) Тест флэш-памяти:

1) Тест стирания блока.
2) Тест записи страницы (528 байт).
3) Тест чтения страницы.
4) Тест  чтения  страницы  с  помощью  программируемой  логической

интегральной схемы (ПЛИС).

5) Тест м/с энергонезависимого статического ОЗУ (ЭСОЗУ).

в) Тест передачи и приема последовательного двухчастотного кода.

При  отрицательном  результате  контроля  контроллер  выдает  для  внешних
потребителей  сигнал  «Отказ»  по  линиям  «Контроль»  и  «Исправность».

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

При этом на лицевой панели ЗБН-1-3 сер.3 индикатор СОСТОЯНИЕ включен, а
индикатор ИСПРАВНОСТЬ выключен.

При  положительном  результате  контроля  контроллер  выдает  для  внешних
потребителей  по  линиям  «Контроль»  и  «Исправность»  сигнал  об  исправности
ЗБН-1-3 сер.3.

При этом на лицевой панели ЗБН-1-3 сер.3 индикатор СОСТОЯНИЕ выключен,
а индикатор ИСПРАВНОСТЬ включен.

Результаты  контроля  работоспособности  ЗБН-1-3  сер.3  формируются  на  двух
контактах соединителя электрических сигналов в виде:
а) Исправность Х1:17, где

исправность – корпус,
отказ

–

обрыв.

б) Контроль Х1:18, где

исправность

–



напряжение (2,4 – 5,5)В,

отказ

–

напряжение (0 – 0,4)В.

После  окончания  тестового  контроля  ЗБН-1-3  сер.3  ожидает  поступления
входной  информации  в  виде  двухчастотного  кода.  При  отсутствии
двухчастотного кода более 1 с на входе ЗБН-1-3 сер.3 контроллер:

- формирует по линиям «Контроль» и «Исправность» сигналы об отказе

ЗБН с частотой 0,5 Гц и длительностью в 1 с;

-  одновременно  на  лицевой  панели  ЗБН-1-3  сер.3  с  частотой 0,5 Гц  и

длительностью  в 1 с  попеременно  включаются  и  выключаются  индикаторы
СОСТОЯНИЕ и ИСПРАВНОСТЬ.

Это  говорит  об  исправности  работы  ЗБН-1-3  сер.3  и  отсутствии  входной
информации.

При поступлении двухчастотного кода контроллер ЗБН-1-3 сер.3 выдает:

-  сигнал  об  исправности  ЗБН-1-3  сер.3  для  внешних  потребителей  по

линиям «Контроль» и «Исправность»,

- выключает индикатор СОСТОЯНИЕ,
- включает индикатор ИСПРАВНОСТЬ,
- определяет скорость поступления двухчастотного кода.

После  определения  скорости  поступления  двухчастотного  кода,  при  наличии
сигнала  разрешения  записи  (сигнал  «Вкл.»  уровнем  лог «0» или  «обрыв»),
ЗБН-1-3 сер.3 начинает запись информации в ЗМП-1.

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

Одновременно  с  приемом  и  записью  информации  ЗБН-1-3  сер.3  передает
записанную  информацию  в  виде  последовательного  двухчастотного  кода  с
частотой равной частоте приема входной информации на выход ЗБН-1-3 сер.3.

Запись информации в ЗБН-1-3 сер.3 прекращается при:

- выключении питания;
- поступлении на вход сигнала «Вкл./Выкл.» в системе МСРП-256 (Вкл. –

уровнем напряжения от 0 до 0,4 В, Выкл.– уровнем напряжения от 2,4 до 5,5 В),
в других системах этот сигнал не используется и подключается на корпусную
шину самолета в близи ЗБН-1-3 сер.3;

-  поступлении  разовой  команды  «Блокировка  записи» (уровнем

напряжения  от 0 до 0,4 В),  формируемой  самолетными  средствами  остановки
записи, через 1 минуту после удара при аварии;

-  переходе  программы  работы  ЗБН-1-3  сер.3  в  режим  считывания

информации.

Считывание  записанной  информации  осуществляется  по  интерфейсу RS-422,
которое производится с помощью:

-  ПЭВМ типа IBM PC с установленным внутренним адаптером для шины

PCI – RS-422;

-  ПЭВМ типа IBM PC с внешним адаптером портов USB – RS-422.

Переход  в  режим  считывания  осуществляется  при  подключении Com-порта
адаптера RS-422 IBM-PC к  соединителю,  дублирующему  соединитель  Х3
ЗБН-1-3  сер.3,  находящемуся  на  борту  ВС,  с  помощью  жгута  «ЗБН-ЭВМ»,
входящего в состав ЗБН-1-3 сер.3, на котором тумблер установлен в положение
«ОБСЛУЖ.».

С  помощью  программы  копирования,  входящей  в  состав  ЗБН-1-3  сер.3  и
установленной на ПЭВМ типа IBM-PC, возможно как полное, так и выборочное
считывание  информации,  записанной  в  ЗБН-1-3  сер.3.  Время  считывания
информации,  накопленной  за 25 часов  полета  при  скорости  поступления
входной информации 256 слов/с, составляет не более 20 минут.

Копирование

информации

описано

в

разделе

ТЕХНОЛОГИЯ

ОБСЛУЖИВАНИЯ ТК № 205.

Обработка скопированной информации осуществляется с помощью комплексов
обработки и анализа полетной информации типа «ПС-90» или «Топаз-М».

Для  обеспечения  работы  ЗБН-1-3  сер.3  в  условиях  низких  температур
окружающей среды он оборудован терморегулятором и нагревателем.
