Защищенный бортовой накопитель ЗБН-1-3. Руководство - часть 1

О

1

Приложение П4

Литер

а

Утвержден
ИСУЯ.794121.002 РЭ-ЛУ

ЗАЩИЩЕННЫЙ БОРТОВОЙ НАКОПИТЕЛЬ

ЗБН-1-3 сер.3

Руководство по технической эксплуатации

ИСУЯ.794121.002 РЭ

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

ПЕРЕЧЕНЬ ПРИНЯТЫХ СОКРАЩЕНИЙ

В руководстве приняты следующие сокращения:

ЗБН-1-3 сер.3 - защищенный бортовой накопитель,

ЗМП - защищенный модуль памяти,

ВС - воздушное судно.

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

ЗАЩИЩЕННЫЙ БОРТОВОЙ НАКОПИТЕЛЬ  ЗБН-1-3 сер.3 - ОПИСАНИЕ И
РАБОТА

1 ОБЩИЕ СВЕДЕНИЯ

ЗАЩИЩЕННЫЙ БОРТОВОЙ НАКОПИТЕЛЬ ЗБН-1-3 сер.3 предназначен для
накопления  в  полете  параметрической  информации  и  сохранения  ее  в  случае
авиационного происшествия.

ЗБН-1-3  сер.3  может  устанавливаться  на  вновь  создаваемые  и  существующие
воздушные  суда  взамен  накопителей  на  магнитной  ленте  ЗБН-1-1,  ЗБН-1-3,
ЗБН-1-3 сер.2, МЛП-14-5 (совместно с БлПК-1).

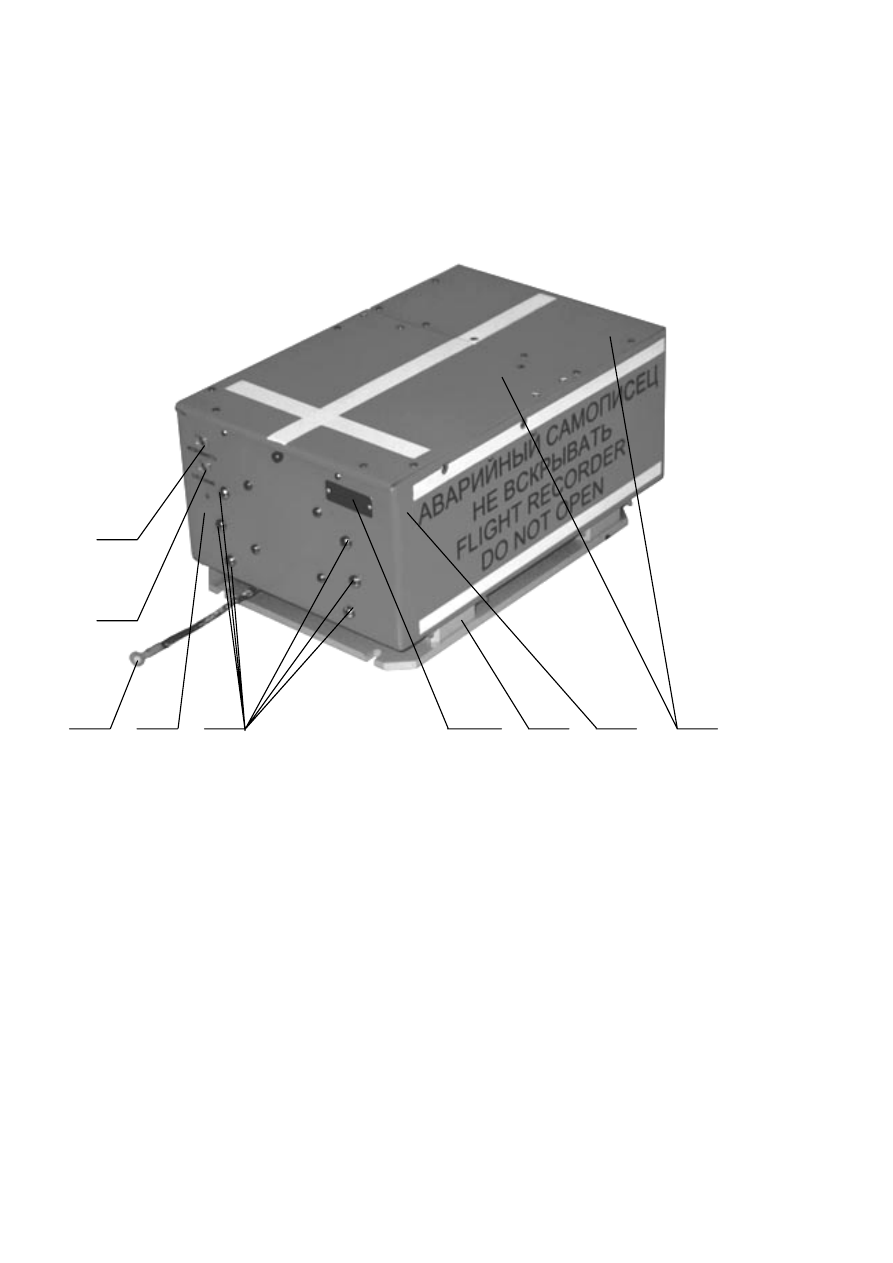

Внешний вид ЗБН-1-3 сер.3 со стороны лицевой панели приведен на рисунке 1.

2 ОПИСАНИЕ

2.1 Основные характеристики

2.1.1  ЗБН-1-3  сер.3  обеспечивает  прием  входной  информации,  поступающей  в
виде  двухчастотного  (Гарвардского)  последовательного  кода  с  частотой
64/128/256/512/1024  слов/с,  и  ее  запись  во  встроенный  в  ЗБН-1-3  сер.3
защищенный  модуль  памяти  (ЗМП)  в  режиме  «кольцо»  в  темпе  приема
информации.

2.1.2 ЗБН-1-3 сер.3 обеспечивает запись и хранение информации за последние
25  часов  при  скорости  поступления  информации 64/128/256/512 слов/с  и 22
часа при скорости 1024 слов/с.

2.1.3  ЗБН-1-3  сер.3  обеспечивает  воспроизведение  записанной  информации,
передаваемой  на  выход  ЗБН-1-3  сер.3  в  виде  двухчастотного  (Гарвардского)
последовательного  кода  с  частотой,  равной  частоте  приема  входной
информации.

2.1.4  ЗБН-1-3  сер.3  обеспечивает  возможность  копирования  записанной
информации  на  борту  ВС  в  персональную  ЭВМ  типа IBM-РС  через  внешний
адаптер  портов USB – RS-422, входящий  в  комплектацию  ЗБН-1-3  сер.3.  При
копировании информация, записанная в ЗБН-1-3 сер.3, не стирается.

Приложение П4

ЗБН-1-3 сер.3

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

 9

3

4

5

6

8

7

2

1

1 – крышки; 6

–

светодиод ИСПРАВНОСТЬ;

2 – передняя панель;

7

–

светодиод СОСТОЯНИЕ;

3 – основание; 8

–

корпус;

4 – шильдик;

9

–

перемычка металлизации.

5 – шесть винтов;

Рисунок 1 – Внешний вид ЗБН-1-3 сер.3 со стороны передней панели
