Проект ВОЛП с применением технологии волнового уплотнения на участке г. Чита – г. Якутск - часть 4
Отдельная дверь статива защищает подстатив от внешнего
воздействия. Двери каждого подстатива защищают систему от внешних
воздействий, в частности от повреждения оптической кабельной проводки и
электромагнитных помех.
Потребляемая мощность, количество занимаемых платами слотов и
доступных слотов приведено в таблице 3.16.
Таблица 3.20 - Номинальная потребляемая мощность плат
Название
Потребляемая
Количество занимаемыхслотов/доступные
платы
мощность, Вт
слоты
MR2
0,3
1/IU1-IU8, IU11-IU27,IU29-IU36
OLP
6,6
1/ IU1-IU8, IU11-IU27,IU29-IU36
SCC
18
1/IU11,IU-28
SC2
15
1/IU1-IU6, IU11-IU17, IU20-IU25,IU29-IU34
SС1
15
1/ IU1-IU8, IU12-IU27,IU29-IU36
FIU
4,6
1/ IU1-IU8, IU12-IU27,IU29-IU36
D40
20
2/IU1-IU6, IU11-IU17, IU20-IU25, IU29-IU34
M40
20
2/IU1-IU6, IU11-IU17, IU20-IU25, IU29-IU34
NS3
91
1/ IU1-IU8, IU12-IU27,IU29-IU36
LDM
25
1/ IU1-IU8, IU12-IU27,IU29-IU36
TQX
71
1/ IU1-IU8, IU12-IU27,IU29-IU36
OBU
17,6
1/ IU1-IU8, IU11-IU27,IU29-IU36
XCM
370
1/IU9-IU10
Оборудование может быть запитано от двух блоков 48/60 В DC, то
есть имеет два входа для подключения электропитающих устройств. Оба
входа DC имеют взаимное резервирование. Отказ одного блока
электропитания не будет влиять на нормальную работу оборудования.
3.2.7 Управление и мониторинг
Система управления оптической сетью передачи управляет всеми
системами OptiX OSN 8800. Через интерфейсы CORBA система сетевого
управления может управлять, обслуживать и тестировать всю оптическую
систему передачи на предмет неисправности, рабочих параметров,
конфигурации и безопасности. Система управления сетью также
обеспечиваются функции сквозного управления согласно требованиям
пользователей. Система NM поддерживает качество сетевых услуг, позволяет
снизить затраты на обслуживание и рационально использовать ресурсы сети.
В основе управления оптическими системами лежит концепция TMN
(Telecommutication Management Network).
OptiX OSN 8800 использует систему управления подсетью нового
поколения. Поэтому данное оборудование может управлять и
контролировать сетевые элементы и зональную сеть. Система NM
Лист
ФЗО.210404.001 ПЗ
42
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
предоставляет удобные для пользователя интерфейсы, а также большой
набор функции. Система программного обеспечения «T-2000» использует
технологию ассемблирования и объектно
- ориентированного
программирования для того, чтобы подсистемы приложений могли
полностью соответствовать требованиям пользователей. Это позволяет
расширять систему.
OptiX OSN 8800 поддерживает такие инструменты как OptiX iManager
T2000, Web LCT, OptiX Toolkit для управления всей оптической системой
передачи.
OptiXiManager«T2000»
(сокращенно T2000) это система управления
подсетью (SNMS). В архитектуре TMN система SNMS находится между
уровнем сетевых элементов NE и уровнем сети. Таким образом, «T-2000»
поддерживает все функции уровня NE и часть функций управления сетевого
уровня.
«T-2000» предоставляет пользователям решения одноуровневой сети
управления для сетей передачи малого и среднего масштаба. Совместно с
системой сетевого управления более высокого уровня (через стандартные
внешние интерфейсы), «Т-2000» может создать систему управления сетевого
уровня и систему управления сервисного уровня в сетях передачи крупного
масштаба.
За управление и мониторинг рабочих характеристик и каналов в
системе отвечают платы SC1/SC2, SCC.
Плата SCC осуществляет сбор информации о состоянии системы,
аварийных и рабочих событиях с функциональных модулей каждой платы.
Связь с рабочей станцией осуществляется посредством Ethernetинтерфейса,
расположенного на фронтальной панели платы. SCC преобразует,
обрабатывает и сохраняет эти данные и параметры. В тоже время, она
отправляет информацию управления и администрирования на другие
функциональные блоки.
Управление между сетевыми элементами осуществляется
посредством оптического супервизорного канала OSC.Канал управления
служит для передачи информации мониторинга и управления между
станциями в системе OptiX OSN 8800. Канал управления -1510 нм.
Платы SC1/SC2 представляют собой блок оптического
супервизорного канала. SC1/SC2 выполняют обработку одного
супервизорного канала на одном направлении. Плата передает и извлекает
информацию заголовков системы, выполняет обработку информации и
передает ее на SCC.
В сети WDM, сетевые элементы используют супервизорный канал для
передачи данных контроля и управления. Пользователь может
воспользоваться Ethernet, чтобы войти на NE1 для непосредственного
управления NE1. NE2 и NE3 являются удаленным оборудованием. Они могут
управляться дистанционно посредством супервизорного канала. Таким
образом, вся сеть находится под управлением.
Лист
ФЗО.210404.001 ПЗ
43
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
SCC NE1 посылает данные сетевого управления
(NM) на блок
оптического супервизорного канала OSC. Блок OSC преобразовывает данные
в оптические сигналы и передает их на FIU. Сигналы управления
мультиплексируются с переданными сигналами посредством основного
тракта. После чего все сигналы передаются на линию. FIU NE2 отделяет
супервизорные каналы от линии и передает их на блок OSC NE2. Блок OSC
преобразовывает оптические сигналы в данные управления и передает их на
SCC для обработки.
Для мониторинга аварий и менеджмента необходимо наличие рабочей
станции NMсоединенной с платой SCC. При этом пользователь рабочей
станции имеет возможность:
выполнять централизованное управление нескольким станция
сети;
отслеживать состояние оборудования и сети информации об
отказах и информации мониторинга аварий и рабочих событий;
планировать и конфигурировать сеть.
Лист
ФЗО.210404.001 ПЗ
44
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
4 Выбор оптического кабеля и защитной пластмассовой трубы
4.1 Технические требования к оптическим кабелям
В соответствии с «Правилами применения оптических кабелей связи,
пассивных оптических устройств и устройств для сварки оптических
волокон», утверждёнными 19 апреля 2006 года оптические кабели связи
(ОКС) должны удовлетворять нижеперечисленным требованиям,
представленным в таблице 4.1.
Таблица 4.1 - Характеристики оптических волокон
Тип ОВ
Характеристика
М5
М6
Е2
Е3
Е4
Е5
Е6
Геометрические характеристики
Диаметр
503
62,53
-
-
-
-
-
сердцевины, мкм
Погрешность
концентричности
3
3
0,8
0,8
0,8
0,8
0,8
сердцевины, мкм
Диаметр оболочки,
1251
1251
1251
1251
1251
1251
1251
мкм
Некруглость
2
2
2
2
2
2
2
оболочки, %
Диаметр
25015
25015
25015
25015
25015
25015
25015
покрытия, мкм
Передаточные характеристики
Диаметр модового
поля, мкм:
=1310 нм
-
-
(9,0-9,5)
-
-
-
-
0,7
=1550 нм
-
-
-
(7,8-8,5)
10,50,7
(8-11)
(8-11)
0,7
0,7
0,7
Длина
волны
отсечки в ОК, сс,
–
-
1270
1270
1530
1480
1450
нм
Продолжение таблицы 4.1
Лист
ФЗО.210404.001 ПЗ
45
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Коэффициент
затухания на опорной
длине волны, дБ/км:
3,0
3,0
-
-
-
= 850 нм
0,7
0,8
-
-
-
-
-
=1300 нм
-
-
0,36
-
-
-
-
=1310 нм
-
-
0,22
0,22
0,20
-
-
=1550 нм
-
-
-
-
-
0,22
0,22
=1625 нм
-
-
0,35
-
-
0,25
0,25
=1383 нм
–
-
-
-
-
-
-
=1460 нм
-
0,40
0,200
0,275
Числовая апертура
-
-
-
-
-
0,015
0,015
Коэффициент
широкополосности,
МГцкм
=1300 нм
500
500
-
-
-
-
-
Коэффициент
хроматической
дисперсии, пс/нмкм:
-
-
3,5
-
-
-
-
= (1285-1330) нм
-
-
18
3,5
20
-
-
= (1525-1575) нм
–
-
-
-
-
(0,1
1,0 -
= (1530-1565) нм
-0,0)
14,0
Наклон дисперсионной
характеристики
в
области длины волны
нулевой
дисперсии,
пс/нм2км:
= (1285-1330) нм
–
-
0,093
-
-
-
-
= (1525-1575) нм
-
-
-
0,085
0,06
-
-
Коэффициент
поляризационной
модовой дисперсии,
-
-
0,2
-
-
0,2
0,2
пс/км ½:
Продолжение таблицы 4.1
Затухание отражения,
дБ
-
-
≥ 50
≥ 50
≥ 50
≥ 50
≥ 50
Лист
ФЗО.210404.001 ПЗ
46
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Прирост затухания
из-за макроизгибов
(100 витков î
60
мм), дБ:
=1550 нм/1625 нм
-
-
0,5
0,5
0,5
0,5
0,5
В таблице 4.1 приняты следующие обозначения типов волокон:
М5- многомодовые ОВ для применения на длинах волн 850 нм и
1300 нм с соотношением размеров сердцевина/оболочка 50/125 мкм;
М6- многомодовые ОВ для применения на длинах волн 850 нм и
1300 нм с соотношением размеров сердцевина/оболочка 62,5/125 мкм;
Е2 -одномодовое ОВ с нулевой дисперсией на длине волны 1310 нм;
Е3- одномодовое ОВ со смещенной в область 1550 нм длиной волны
нулевой дисперсии;
Е4- одномодовое ОВ с нулевой дисперсией на длине волны 1310 нм и
минимизированным затуханием на длине волны 1550 нм;
Е5 -одномодовое ОВ с ненулевой дисперсией, смещенной в область
длин волн 1550 нм;
Е6- одномодовое ОВ с ненулевой дисперсией для широкополосной
оптической передачи.
Конструкция, габаритные размеры и масса ОК должны
соответствовать технической документации.
ОВ и элементы их группирования в ОК должны различаться
расцветкой, обеспечивающей однозначностьих идентификации.
ОК должны быть устойчивы к механическим воздействиям.
ОК при эксплуатации должны быть устойчивы к воздействию
пониженной и повышенной температур рабочей среды.
ОК для прокладки через водные преграды должны быть устойчивы к
внешнему гидростатическому давлению значением не менее 0,7 МПа.
ОК для прокладки в грунт должны быть устойчивы к воздействию
грызунов.
ОК наружной прокладки должны иметь защиту от продольного
распространения воды.
Водоблокирующие материалы ОК должны быть совместимыми с
материалами конструкции ОК, не оказывать влияния на ОВ, легко удаляться
при монтаже, не вызывать коррозию конструктивных элементов ОК.
Гидрофобный заполнитель ОК не должен иметь каплепадения при
температуре 70°С.
Наружные оболочки ОК, предназначенных для прокладки в грунт,
должны иметь толщину стенки не менее 2 мм.
Оболочки ОК, предназначенных для прокладки в коллекторах и
туннелях, а также оболочки ОК внутренней прокладки должны быть
выполнены из материалов, не распространяющих горение.
Лист
ФЗО.210404.001 ПЗ
47
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Номинальная строительная длина кабеля, указанная в технической
документации производителя, должна быть не менее
2 км
(кроме
станционных кабелей).
Для морских кабелей строительные длины указываются в конкретных
контрактах.
ОК, содержащие металлические элементы, должны удовлетворять
следующим требованиям к электрическим параметрам:
электрическое сопротивление наружной оболочки кабеля,
измеренное между металлическими элементами и землей (водой) должно
быть не менее 2000 МОм∙км (при заводских испытаниях);
внешняя оболочка кабеля должна выдержать напряжение,
приложенное между металлическими элементами, соединенными вместе, и
водой (землей) 20 кВ постоянного тока или 10 кВ переменного тока частотой
50 Гц в течение 5 секунд. Для морских кабелей величина испытательного
напряжения определяется с учетом величины дистанционного питания (ДП);
электрическое сопротивление изоляции жил ДП и между
металлическими элементами и жилами ДП должно быть не менее 10000
МОм∙км;
электрическое сопротивление жил ДП, приведенное к
температуре 20° C, должно быть не более 16 Ом/км;
изоляция жил ДП должна выдерживать испытательное
напряжение;
2,5 кВ переменного тока или 5 кВ постоянного тока в течение 2
мин;
оптический кабель с металлическими наружными покровами
должен выдерживать испытания импульсным током в четырех
поддиапазонах значений: менее 55 кА (Iкатегория молниестойкости); (55-80)
кА (II категория); (80-105) кА (III-я категория молниестойкости); 105 кА и
выше (IV категория).
Оптический кабель связи должен быть стойким к механическим
воздействиям. Он должен выдерживать 20 циклов изгибов на угол 90° по
радиусу не более двадцатикратного внешнего диаметра при нормальной
температуре и при температуре не ниже минус 10°C окружающей среды
(кроме внутри объектовых). Кабели должны выдерживать 10 циклов осевых
закручиваний на угол
360° на длине не более
4 м при нормальной
температуре окружающей среды. Он должен быть стойким к вибрационным
нагрузкам в диапазоне частот 10-200 Гц с ускорением 4g.
Срок службы оптических кабелей должен быть не менее 25 лет.
Срок хранения в полевых условиях под навесом должен быть не менее
10 лет, в отапливаемых помещениях не менее 15 лет.
Срок хранения входит в срок службы кабеля.
Транспортирование кабелей допускается любым видом транспорта на
любое расстояние в соответствие с правилами перевозки грузов.
Лист
ФЗО.210404.001 ПЗ
48
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Хранение кабелей должно осуществляться в упакованном виде. Не
должно быть воздействия паров кислот, щелочей и других агрессивных сред.
Температура окружающей среды при транспортировании и хранения
от минус 50до плюс 50°C, для кабелей с пониженной рабочей температурой
окружающей среды от минус 60 до плюс 50°C.
Условия хранения морских кабелей определяются заводом-
производителем.
Кабель должен обеспечивать возможность его прокладки и монтажа
при температуре до минус 10°C (внутриобъектовые - не ниже минус 5°C).
Допустимый статический радиус изгиба кабеля должен быть равен
20-ти номинальным наружным диаметрам кабеля. Для кабелей,
прокладываемых в кабельной канализации, допустимый радиус изгиба не
должен превышать 250 мм.
Допустимый радиус изгиба оптического волокна при монтаже должен
быть не более 3 мм (в течение 10 мин).
Допустимый статический радиус изгиба оптических модулей должен
быть указан в ТУ на конкретный тип кабеля.
Изготовитель должен гарантировать соответствие оптического кабеля
требованиям Технических условий при соблюдении потребителем условий
транспортирования, хранения, эксплуатации и монтажа, установленных в
Технических условиях и эксплуатационной документации.
Срок гарантии составляет не менее 2 лет со дня ввода в эксплуатацию.
4.2 Выбор ЗПТ
При прокладке оптического кабеля в скальных грунтах, в грунтах с
мерзлотными явлениями, на переходах через судоходные реки используются
оптический кабель с наиболее высокими значениями допускаемого
растягивающего усилия.
Для подземной прокладки, альтернативы которой во многих случаях
не существует, традиционные конструкции бронированных кабелей не
удовлетворяют специфическим требованиям ВОК. Ведь использование
надежных защитных покровов увеличивает диаметр кабелей и
соответственно уменьшает их строительную длину, а жесткое положение в
грунте при повреждениях приводит к необходимости устройства вставок с
двумя соединениями в нарушенных волокнах. Следовательно, необходимо
обеспечить подвижность волокон относительно защитных элементов
подземного кабеля. Есть методика создания как бы разборного кабеля, когда
защитные элементы прокладываются и монтируются отдельно, а затем в них
вводятся и свободно располагаются оптические волокна. Таким образом, в
защитную трубку затягивается простейший по конструкции ВОК.
Альтернативой прокладке бронированных оптических кабелей
является прокладка оптического кабеля в защитных пластмассовых трубах
(ЗПТ).
Лист
ФЗО.210404.001 ПЗ
49
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Преимущества строительства кабельных трактов в ЗПТ:
К основным преимуществам строительства кабельных трактов в ЗПТ
следует отнести несколько факторов:
ЗПТ обеспечивают повышенную степень защиты кабельного
тракта от экстремальных ударных, сдавливающих нагрузок, вибрационных
воздействий, а также от механических напряжений, вызванных деформацией
грунта или вследствие протекания мерзлотно-грунтовых процессов
(морозного пучения, перемещения грунта при оттаивании, морозобойных
трещин и др.), что особенно важно в климатических условиях разных
регионов России;
стойкость пары «ЗПТ - кабель» к механическим воздействиям
(растягивающим, сдавливающим и ударным нагрузкам), а также стойкость к
удару превосходит аналогичные характеристики любых типов
бронированных кабелей, включая усиленные марки бронированных кабелей,
что дает возможность использовать легкие небронированные кабели в
грунтах всех категорий, а также через водные переходы;
современные технологии прокладки кабеля позволяют
минимизировать растягивающие и сдавливающие нагрузки, воздействующие
на прокладываемый кабель, в результате чего появляется возможность
использовать при строительстве кабели связи увеличенной строительной
длиной (оптические кабели - до 12 км, медные (тяжелые) кабели - до 1 км);
отработанная технология инсталляции кабеля в ЗПТ
вынужденным потоком воздуха позволяет с одного поста проложить
оптический кабель длиной не менее 2 км (в ряде случаев - до 6 км), тяжелый
кабель связи (медный) - до 500 -600 м;
увеличение строительной длины кабеля связи приводит к
значительному снижению общего объема выполняемых работ при прокладке
кабеля связи, монтаже самой линии, что повышает эксплуатационную
надежность в целом;
применение высококачественных полимерных материалов при
производстве ЗПТ и ОК позволяет осуществлять строительство кабельных
трактов при температурах от минус 20 до 50°С, т. е. практически круглый
год;
технология раздельной прокладки ЗПТ и кабелей связи позволяет
более точно планировать, контролировать и при необходимости
корректировать процесс строительства кабельного тракта;
появляется
возможность
оперативного
восстановления
работоспособности кабельного тракта в случае его повреждения за счет
быстрой замены кабеля связи или обход а поврежденного участка по
резервному трубопроводу без проведения земляных работ;
прокладка резервных ЗПТ позволяет существенным образом
снизить затраты времени и средств на реконструкцию, модернизацию и
расширение кабельного тракта;
Лист
ФЗО.210404.001 ПЗ
50
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
стоимость строительства кабельных трактов волоконно-
оптических линий передач в защитных пластмассовых трубопроводах, в
настоящее время, не превышает стоимости традиционных методов
строительства с использованием бронированных оптических кабелей.
Для строительства ВОЛП на участке г. Чита - г. Якутск будут
использоваться трубки
«SILICORE»32/3,3 производства фирмы
«DURA-
LINE CORP.» (США), пригодную для прокладки в грунте и кабельной
канализации. Трубки «SILICORE» на основании ТУ 529633-041-04604025-
97 и сертификата соответствия разрешены для применения на территории
Российской Федерации. Кроме этого они давно зарекомендовали себя на
российском рынке.
Типоразмер используемой трубки
«SILICORE», размеры и масса
приведены в таблице 4.2.
Таблица 4.2 - Типоразмер, размеры и масса используемой трубки
Типоразмер
Наружный диаметр
Толщина стенки
Масса
трубки
мм/мм
мм
мм
кг/м
32/3,3
32
3,3
0,3
Основные характеристики ЗПТ«SILICORE»:
коэффициент трения между полиэтиленовой оболочкой кабеля и
внутренней поверхностью ЗПТ - менее 0,1;
стойкость к удару с энергией 26 Дж - удар груза массой 9 кг с
высоты 0,3 м;
устойчивость к воздействию кислот, масел, загрязнению и
примесей, находящихся в структуре естественных грунтов;
минимальный радиус изгиба не менее десятикратного наружного
диаметра ЗПТ;
срок службы - не менее 50 лет;
без потери качества ЗПТ выдерживают следующее воздействие
температур:
а) при транспортировании и хранении (в заводской упаковке) от
минус 60 до плюс 65° С;
б) при эксплуатации от минус 50 до плюс 65° С;
в) при прокладке и других операциях с трубой
(например,
перемотке) от минус 10 до плюс 10°С.
Маркировкананосится с интервалом
1 метр специальной краской
методом горячего тиснения и содержит следующую информацию:
сокращенное название полимерного материала;
типоразмер ЗПТ;
типоразмер и тип исполнения ЗПТ;
название и (или)товарный знакфирмы - изготовителя;
год изготовления;
Лист
ФЗО.210404.001 ПЗ
51
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
последовательный счет метража для ЗПТ.
По запросу Потребителя допускается нанесение дополнительной
информации на ЗПТ.
Общие рекомендации по выбору оптических кабелей.
Оптические кабели, предназначенные для прокладки в ЗПТ, должны,
предпочтительно, иметь следующие оптимальные физические параметры,
влияющие в значительной степени на длину прокладки кабеля
пневмопроходкой:
иметь наружную оболочку из полиэтилена средней или высокой
плотности с целью обеспечения низкого коэффициента трения между
кабелем и каналом;
диаметр выбираемого кабеля не должен быть больше, чем
половина диаметра ЗПТ. Применение кабелей большего диаметра,
вследствие чего длина прокладки может резко сократиться, следует
допускать в исключительных случаях;
масса ОК должна быть минимальной, в основном, в пределах от
0,1 до 0,3 кг/пог.м;
жесткость кабеля должна быть низкой
(преимущественно в
пределах от 1 до 3 Н*м2;
допустимое растягивающее усилие ОК должно быть не менее 1,0
кН.
Емкость, оптические и другие характеристики оптической линии
задаются на начальной стадии разработки проекта ВОЛП. Наряду с этим при
выборе конструкции оптического кабеля для прокладки в ЗПТ
рекомендуется:
применять, преимущественно, небронированные кабели, т. е.
кабели облегченной конструкции, как обеспечивающие технически
эффективное и экономически рациональное строительство при достаточно
высоком уровне эксплуатационной надежности линии связи;
применять однотипные (унифицированные) по конструкции или
близкие по механическим и геометрическим параметрам ОК.
4.3 Выбор ОК прокладываемого в грунт
Определим число волокон в кабеле для проектируемой ВОЛП.
Для осуществления передачи основного потока необходимо
2
волокна. Для осуществления резервирования «1+1», согласно техническому
заданию, потребуется 2 оптических волокна в отдельном кабеле, разнесенном
в пространстве с прокладываемым, эти резервные волокна будут взяты в
аренду в уже проложенном кабеле сторонней телекоммуникационной
Лист
ФЗО.210404.001 ПЗ
52
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
компании, а взамен ей будут предоставлены 2 волокна в прокладываемом
кабеле. Примем число волокон в кабеле равным 24.
Выбор такого числа волокон в кабеле экономически обоснован, т.к.
затраты и сложность прокладки кабеля с двадцатью четырьмя волокнами
будут практически такими же, как и у кабеля с четырьмя волокнами, а цена
кабеля с двадцатью четырьмя всего на 50% дороже кабеля с четырьмя
волокнами.
С учётом выше сказанного выбираем оптический кабель для
прокладки в специальных трубах ОКЛ-01-6-24-10/125-0,36/0,22-3,5/18-2,7,
производителя -ЗАО «Самарская оптическая кабельная компания».

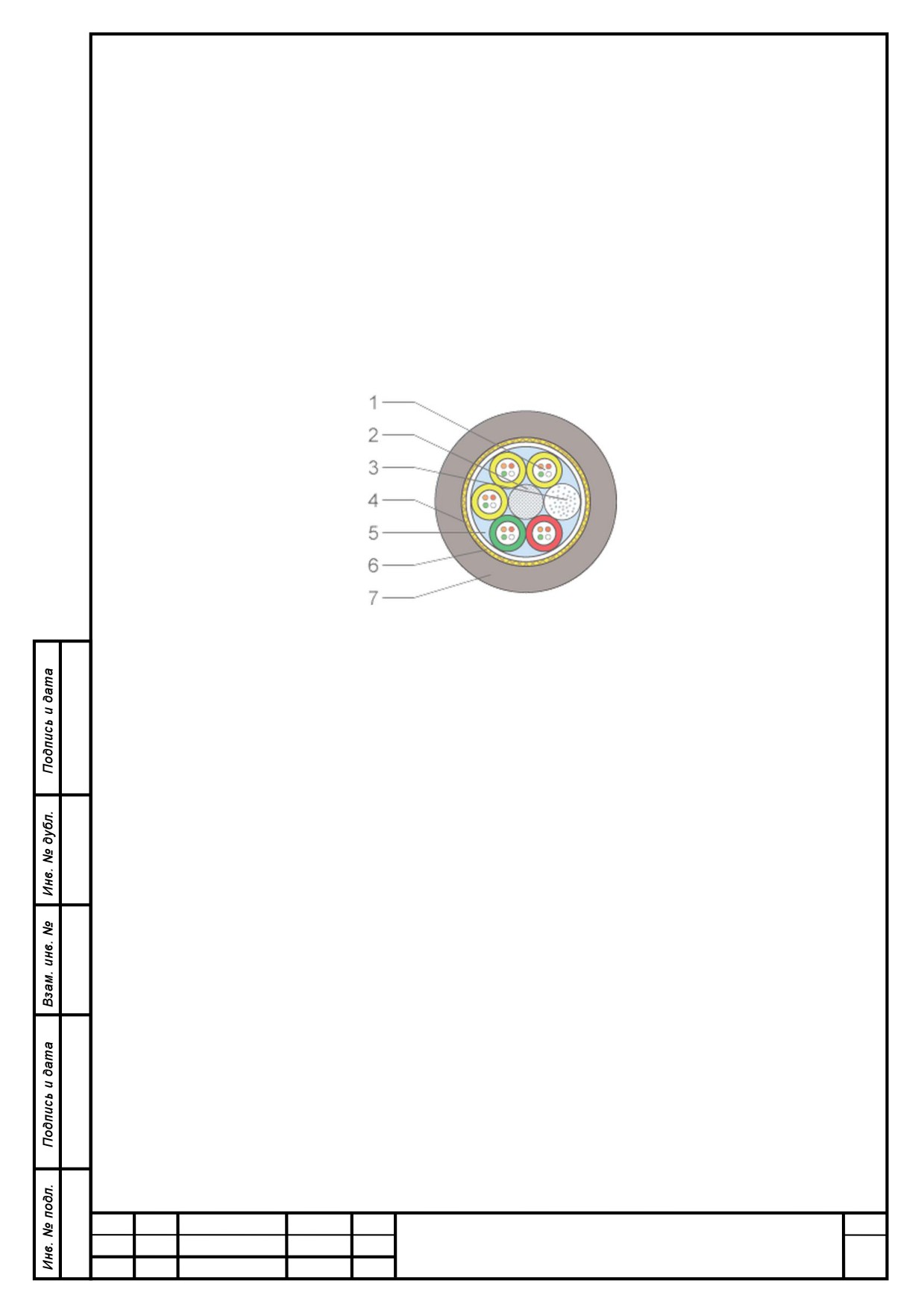

Конструкция кабеля ОКЛ изображена на рисунке 4.1.
Рисунок 4.1 - Конструкция оптического кабеля типа ОКЛ
На рисунке 4.1 приняты следующие обозначения:
1.
Оптические волокна свободно уложены в полимерных трубках
(оптические модули), заполненных тиксотропным гелем по всей длине.
2.
Центральный силовой элемент
(ЦСЭ), диэлектрический
стеклопластиковый пруток
(или стальной трос в ПЭ оболочке), вокруг
которого скручены оптические модули.
3.
Кордели (при необходимости)
- сплошные ПЭ стержни для
устойчивости конструкции.
4.
Поясная изоляция
- лавсановая лента, наложенная поверх
скрутки.
5.
Гидрофобный гель - заполняет пустоты скрутки по всей длине.
6.
Повив силовых элементов,
(при необходимости), в виде
арамидных нитей.
7.
Наружная оболочка выполнена из композиции полиэтилена
высокой плотности.
Кабель ОКЛ имеет следующие характеристики:
разтягивающая нагрузка, Н, не менее«««««««««.2700;
раздавливающая нагрузка, Н/10 см, не менее«««««
3000;
радиус изгиба при монтаже (эксплуатации), мм«.««196(147);
диаметр кабеля, мм ««««««««««.«««.««««9,8;
Лист
ФЗО.210404.001 ПЗ
53
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
вес кабеля, кг/км ««««««««««««««««.««...83;
расчетная жесткость кабеля, Н*м², не менее «««««.«
0,7;
коэффициент трения (в ЗПТ), не более ««««««««.«.0,1;
строительная длина кабеля, км«««««««««««..«.1-6.
Современное оптическое волокно, используемое в оптических кабелях
связи, обладает даже при работе с сегодняшней аппаратурой емкостью в
десятки миллионов телефонных разговоров или тысячи ТВ цифровых
каналов одновременно. Секрет такой емкости - в способности кварцевого
стекла, используемого для оптического волокна, переносить оптические
сигналы в огромной полосе частот, охватывающей десятки терагерц.
Волокно состоит из сердечника, образованного легированным
кварцевым стеклом, окруженного отражающей оболочкой из чистого
кварцевого стекла. Слои акрилата защищают волокно и предохраняют от
проникновения влаги и агрессивных химических соединений. Чистота и
различные оптические свойства отражающей оболочки и сердечника
позволяют направлять свет по волокну на расстояние, превышающее 200 км
без усиления.
Технические параметры оптических волокон фирмы «Corning Inc.»
приведены в таблице 4.3.
Таблица 4.3 - Технические параметры ОВ фирмы «Corning Inc.».
Марка ОВ
Параметр
SMF-28e®
LEAF®
Рабочая длина волны, нм
1310«1625
1550, 1625
Коэффициент затухания, дБ/км, не более:
на длине волны 1310 нм
0,36
-
на длине волны 1383 нм
0,34
-
Рабочая длина волны, нм
1310«1625
1550, 1625
Коэффициент затухания, дБ/км, не более:
на длине волны 1550 нм
0,22
0,21
на длине волны 1625 нм
0,24
0,25
Коэффициент хроматической дисперсии, пс/нм·км,:
в интервале длин волн (1285-1330) нм
≤ 3,5
-
в интервале длин волн (1530-1565) нм
≤ 18
2,0«6,0
в интервале длин волн (1565-1625) нм
-
4,5«11,2
Точка нулевой дисперсии, нм
1310«1324
1302«1322
Наклон дисперсионной характеристики в области длины волны нулевой
дисперсии, пс/нм2·км, не более:
в интервале длин волн (1285-1330) нм
0,092
1,089
Поляризационная модовая дисперсия, пс/км, не более:
индивидуального волокна
0,2
0,1
линии (20 соединенных волокон)
0,06
0,04
Длина волны отсечки в кабеле, нм, не более
1260
-
Диаметр модового поля, мкм
Лист
ФЗО.210404.001 ПЗ
54
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
на длине волны 1310 нм
9,2±0,4
-
на длине волны 1550 нм
10,4±0,5
9,2«10,0
Геометрия стекла
собственный изгиб волокна, м
≥ 4,0
≥ 4,0
диаметр отражающей оболочки, мкм
125,0 ± 0,7
125,0 ± 0,7
неконцентричность сердцевины и оболочки,
≤ 0,5
≤ 0,5
мкм
некруглость оболочки, %
≤ 0,7
≤ 1,0
Стандартное одномодовое волокно(тип G.652). Параметры (потери и
дисперсия) этого волокна оптимизированы на длину волны
1310 нм
(минимум хроматической дисперсии), оно может использоваться и в
диапазоне длин волн 1525 - 1565 нм, где имеет место абсолютный минимум
потерь в волокне.
Волокно G.653 оптимизировано для высокоскоростной передачи на
одной длине волны и имеет ограниченные возможности для передачи на
нескольких длинах волн..
Одномодовое волокно со смещенной в область длин волн λ = 1550 нм
ненулевой дисперсией
(тип G.655). Волокно оптимизировано для
высокоскоростной передачи информации на нескольких длинах волн в
диапазоне λ = 1550 нм.
В стандартных одномодовых волокнах
(G.652) определяющей
является хроматическая дисперсия, которая выбрана международным
союзом связистов
(INU) в качестве критерия для классификации
одномодовых оптических волокон.
Для OptiX OSN 8800 нет ограничений по передаче спектральных
каналов по волокнам G.652, G.654 или G.655. Волокно (G.655) обладает
высокой стоимостью по сравнению с волокном (G.652), поэтому можно
сделать вывод о том, что применение волокна SMF
(G.652) наиболее
подходящее для использования..
4.4 Выбор оптического кабеля, прокладываемого по дну р. Лена
Кабель для подводной оптоволоконной линии связи должен
удовлетворять:
требованиям к оптическим характеристикам;
требованиям по стойкости к механическим воздействиям;
требованиям по стойкости к климатическим и другим внешним
воздействиям;
требованиям к электрическим параметрам;
требованиям по надёжности.
Оптические характеристики кабеля такие как: коэффициент
затухания, коэффициент хроматической дисперсии, поляризационная
модовая дисперсия, длина волны отсечки, кабельная длина волны отсечки
должны слабо меняться на протяжении срока его службы.
Лист
ФЗО.210404.001 ПЗ
55
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
содержание .. 2 3 4 5 ..
