Проект ВОЛП с применением технологии волнового уплотнения на участке г. Чита – г. Якутск - часть 3
Стандартная опорная
Стандартная опорная
частота (ТГц)
длина волны
Интервал 50 ГГц
(нм)
193.60
1548.51
193.50
1549.32
193.40
1550.12
193.30
1550.92
193.20
1551.72
193.10
1552.52
193.00
1553.33
192.90
1554.13
192.80
1554.94
192.70
1555.75
192.60
1556.55
192.50
1557.36
192.40
1558.17
192.30
1558.98
192.20
1559.79
192.10
1560.61
Проектируемая внутризоновая ВОЛП г .Чита - г .Якутск строится по
топологии «точка - точка». Система OptiX OSN 8800 будет использована в
качестве терминальных оптических мультиплексоров OTM, оптических
линейных усилителей OLA и мультиплексоров ввода/вывода OADM в
промежуточных пунктах.
3.2.2 Характеристики 80-канальной системы OptiX OSN 8800
Технические характеристики
Для OptiX OSN 8800 нет ограничений по передаче спектральных
каналов по волокнам G.652, G.654 или G.655. Чтобы реализовать 80 -
канальную передачу по волокну G.653, спектральные каналы должны
принадлежать диапазону 196,05~194,1 ТГц.
Спектральные каналы входят в С
- диапазон и соответствуют
стандарту G.694.1 ITU-T.
80 - канальная система DWDM с разнесением каналов в 50 ГГц.
Применяется для услуг 10 Гбит/с и 40 Гбит/с.
Лист
ФЗО.210404.001 ПЗ
28
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Пропускная способность
Система DWDM OptiX OSN 8800 включает 40 - канальную систему и
80 - канальную систему:
80
- канальная система DWDM обеспечивает передачу до
80
спектральных каналов. В настоящее время, каждый спектральный канал
поддерживает максимальную скорость
40 Гбит/с. В будущем каждый
спектральный канал будет поддерживать максимальную скорость 100 Гбит/с.
Режимы организации сети
Оборудование OptiX OSN 8800 поддерживает следующие режимы
организации сети: «точка - точка», цепь, кольцо и смешанная топология.
OptiX OSN
8800 может также применяться в сетях с другим
оборудованием WDM, SDH/SONET для осуществления полного и гибкого
решения по передаче, в общегородском масштабе.
Возможность кросс - коммутации
OptiX OSN 8800 поддерживает интегрированный груминг сигналов
ODU1/ODU2 на плате XCM. Оборудование поддерживает груминг кросс -
коммутации для сигналов ODU1/ODU2 с максимальной скоростью 2,56
Тбит/с.
Передача услуг
OptiXOSN 8800 поддерживает синхронную цифровую иерархию
(SDH), синхронную оптическую сеть
(SONET), услуги Ethernet, сети
хранения данных (SAN), сети оптической передачи (OTN), видео услуги и др.
В Taблице 3.10 приведен перечень доступных услуг для оборудования
OptiX OSN 8800.
Таблица 3.10 -Типы передаваемых услуг
Категория услуг
Тип услуги
Стандарт
SDH/POS/ATM
STM-1, STM-4, STM-16,
ITU-T G.707,ITU-T G.691
STM-64,STM-256
ITU-T G.957, ITU-T G.693
SONET
OC-3, OC-12, OC-48,
GR-253-CORE
OC-192 , OC-768
GR-1377-CORE
Услуги Ethernet
FE, GE, 10GE, 10GE WAN,
IEEE 802.3u, IEEE 802.3z
10GE LAN
IEEE 802.3ae
Услуги SAN
ESCON, FICON, FC100,
ANSI X3.296
FC200, FC400 и FC1200
ANSI X3.303
Услуги OTN
OTU1, OTU2, OTU3 и
ITU-T G.709
OTU3e
ITU-T G.959.1
Лист
ФЗО.210404.001 ПЗ
29
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Категория услуг
Тип услуги
Стандарт
Видеоуслуги
HDTV, DVB-ASI,
EN 50083-9
DVB-SDI и FDDI
SMPTE 292M
SMPTE 259M
Резервирование
OptiX OSN 8800 обеспечивает защиту на уровне оборудования и
защиту на сетевом уровне.
На уровне оборудования OptiX OSN 8800 предоставляет защиту
платы кросс- коммутации по схеме «1+1», защиту платы SCC по схеме «1+1»
и защиту входящей линии питания постоянного тока (DC).
OptiX OSN 8800 обеспечивает защиту на сетевом уровне путем
применения следующих механизмов:
Система защиты оптической линии. Применяет функцию
двойного ввода и выборочного приема платы OLP для защиты волоконно-
оптических линий между смежными станциями путем использования
обходной маршрутизации;
Защита оптического канала. Применяет функцию двойного ввода
и выборочного приема плат OLP. OLP является оптическим защитным
блоком. OLP осуществляет защиту оптической линии, защиту внутри платы
по схеме «1+1» и защиту на стороне клиента по схеме «1+1».
3.2.3 Комплектация оборудования OptiX OSN 8800
Для проектируемой ВОЛП выбраны три типа оборудования:
оптический терминальный мультиплексор OTM, оптический мультиплексор
ввода/вывода (ОАDM) и оптический линейный усилитель (OLA).
В ОП (OTM) и ОУП (OADM) используется статив OptiXOSN 8800
T32, а в НУПах
(OLA)
- OptiXOSN
8800 T16 исходя из количества
необходимых плат.
Комплектация OТM расположенного в OП показана на рисунке 3.5.
Лист
ФЗО.210404.001 ПЗ
30
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Type of Subrack: 8800 T32
Ne ID/Name of Master Subrack:
ID/Name of Subrack:
A
S
S
E
F
U
T
43
T
EFI2
I
PIU
PIU
PIU
PIU
47
ATE
1
X
G
G
37
38
39
40
41
42
43
44
45
46
47
48
T
T
T
S
T
T
T
NS3
Q
NS3
Q
NS3
Q
C
NS3
Q
NS3
Q
NS3
Q
M40
X
X
X
C
X
X
D40
X
X
X
20
21
22
23
24
25
26
27
C
C
28
29
30
31
32
33
34
35
36
M
M
T
T
T
T
S
S
T
NS3
Q
NS3
Q
NS3
Q
NS3
Q
C
C
FIU
OBU
OBU
OLP
NS3
Q
19
X
X
X
X
C
1
X
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
FAN

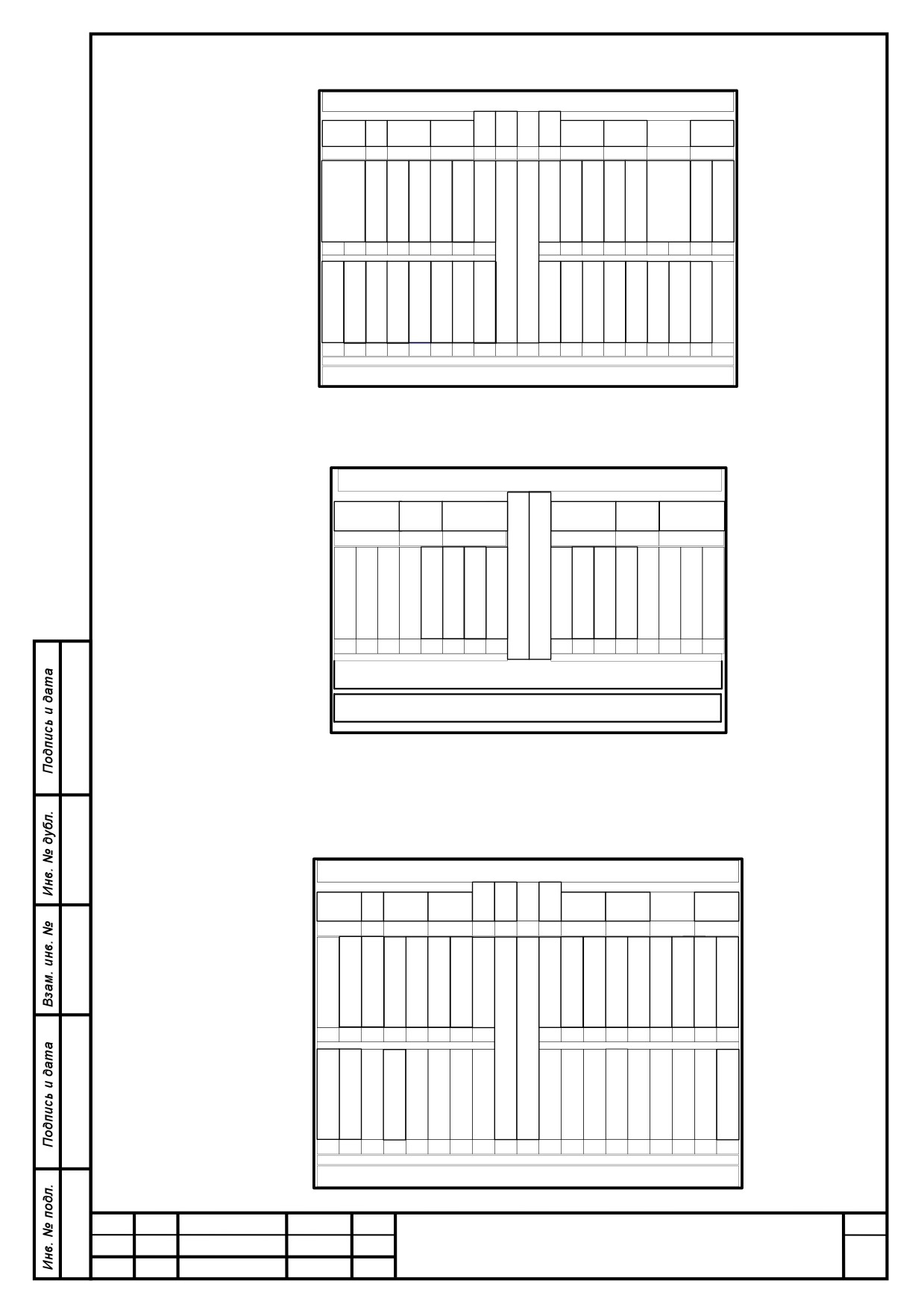

Рисунок 3.5 - Комплектация подстативов на оконечных станциях
Комплектация OLA расположенного в показана на рисунке 3.6.
Type of Subrack: 8800 T16
Ne ID/Name of Master Subrack:
ID/Name of Subrack:
EFI2
PIU
PIU
PIU
PIU
ATE
19
20
21
22
23
24
X
X
N
C
C
O
O
S
O
O
M
M
1
2
3
4
L
B
3
FIU
SC2
C
FIU
B
L
15
16
17
18
P
U
C
U
P
1
2
3
4
5
6
7
8
11
12
13
14
15
16
17
18
25 FAN
Рисунок 3.6 - Комплектация подстатива OLA
КомплектацияOADM расположенного в OУПе показана на рисунке
3.7.
Type of Subrack: 8800 T32
Ne ID/Name of Master Subrack:
ID/Name of Subrack:
A
S
S
E
F
U
T
43
T
EFI2
I
PIU
PIU
PIU
PIU
47
ATE
1
X
G
G
37
38
39
40
41
42
43
44
45
46
47
48
N
T
T
O
O
S
S
S
O
O
T
T
NS3
Q
NS3
Q
B
B
3
FIU
C
C
FIU
B
B
NS3
Q
NS3
Q
OLP
X
X
U
U
2
C
U
U
X
X
X
X
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
C
C
M
M
M
M
OLP
R
3
4
5
6
7
8
11
12
13
14
15
16
17
18
R
2
2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
FAN
Лист
ФЗО.210404.001 ПЗ
31
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Рисунок 3.7 - Комплектация подстатива OADM
Перечень оборудования входящего в комплектацию стативов ОТМ
приведён в таблице 3.11.
Таблица 3.11 - Перечень оборудования входящего в комплектацию стативов
ОТМ
OTM
Наименование
Количество, шт.
Наименование
Количество, шт.
M40
2
SCC
2
D40
2
XCM
2
FIU
2
NS3
11
Продолжение таблицы 3.11
OBU
2
TQX
11
SC1
1
OLP
1
PIU
4
EFI1
1
ATE
1
EFI2
1
AUX
1
STG
2
Перечень оборудования входящего в комплектацию стативов ОLA
приведён в таблице 3.12
Таблица 3.12 - Перечень оборудования входящего в комплектацию стативов
ОLA.
Оптический линейный усилитель OLA
Наименование
Количество, шт.
Наименование
Количество, шт.
OBU
2
FIU
2
SCC
1
OLP
2
SС2
1
XCM
2
Перечень оборудования входящего в комплектацию стативов ОADM
приведён в таблице 3.13
Лист
ФЗО.210404.001 ПЗ
32
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Таблица 3.13 - Перечень оборудования входящего в комплектацию стативов
ОADM.
Оптический мультиплексор ввода/вывода OADM
Наименование
Количество, шт.
Наименование
Количество, шт.
MR2
2
OBU
4
XCM
2
OLP
2
SCC
1
PIU
4
SC2
1
ATE
1
NS3
4
EFI1
1
FIU
2
EFI2
1
TQX
4
STG
2
AUX
1
-
-
В таблице 3.14 приведены типы плат 80 - канальной системы OptiX
OSN 8800.
Таблица 3.14 - Типы плат 80-канальной системы OptiX OSN 8800
Название
Описание платы
платы
MR2
Блок оптического мультиплексирования ввода/вывода
двух каналов
OLP
Блок резервирования оптической линии
SCC
Блок системного контроля и связи
SC1/SC2
Блок оптического однонаправленного/двунаправленного
супервизорного канала
M40
Блок оптического мультиплексирования 40 длин волн
D40
Блок оптического демультиплексирования 40 длин волн
FIU
Блок интерфейса оптического волокна
XCM
Блок кросс-коммутации. Обеспечивает интегрированный
груминг сигналов ODU1/ODU2 и максимальную ёмкость
кросс-коммутации и груминга
1,28 Тбит/с для сигналов
ODU1/ODU2
NS3
Блок обработки линейных услуг 40GE
OBU
Блок оптического усилителя большой мощности
ATE
Интерфейсная плата аварийной сигнализации/тактовой
синхронизации/расширения
EFI1/EFI2
Блоки EFI1, EFI2 выполняют такие функции как подача
аварийных сигналов, вывод аварийных сигналов и функции
каскадирования аварийных сигналов, а так же управления
подстативом
Продолжение таблицы 3.14
AUX
Блок вспомогательных интерфейсов системы. Обеспечивает
связь между платами и полками. AUX не предоставляет
внешних интерфейсов, а имеет только четыре индикатора
Лист
ФЗО.210404.001 ПЗ
33
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
STG
Блок централизованной синхронизации
PIU
Блок интерфейсов питания
TQX
Трибутарный блок обработки услуг 4-x трибутарных каналов
10G
3.2.4 Технические спецификации основных типов плат
1. Плата М40. Мультиплексирует максимум 40 клиентских сигналов
WDM, в соответствии с рекомендацией ITU-T, в один оптоволоконный
кабель.
Основными функциями, которые поддерживает M40, являются
мультиплексирование, мониторинг оптических параметров в режиме онлайн,
мониторинг аварийных и рабочих сообщений.

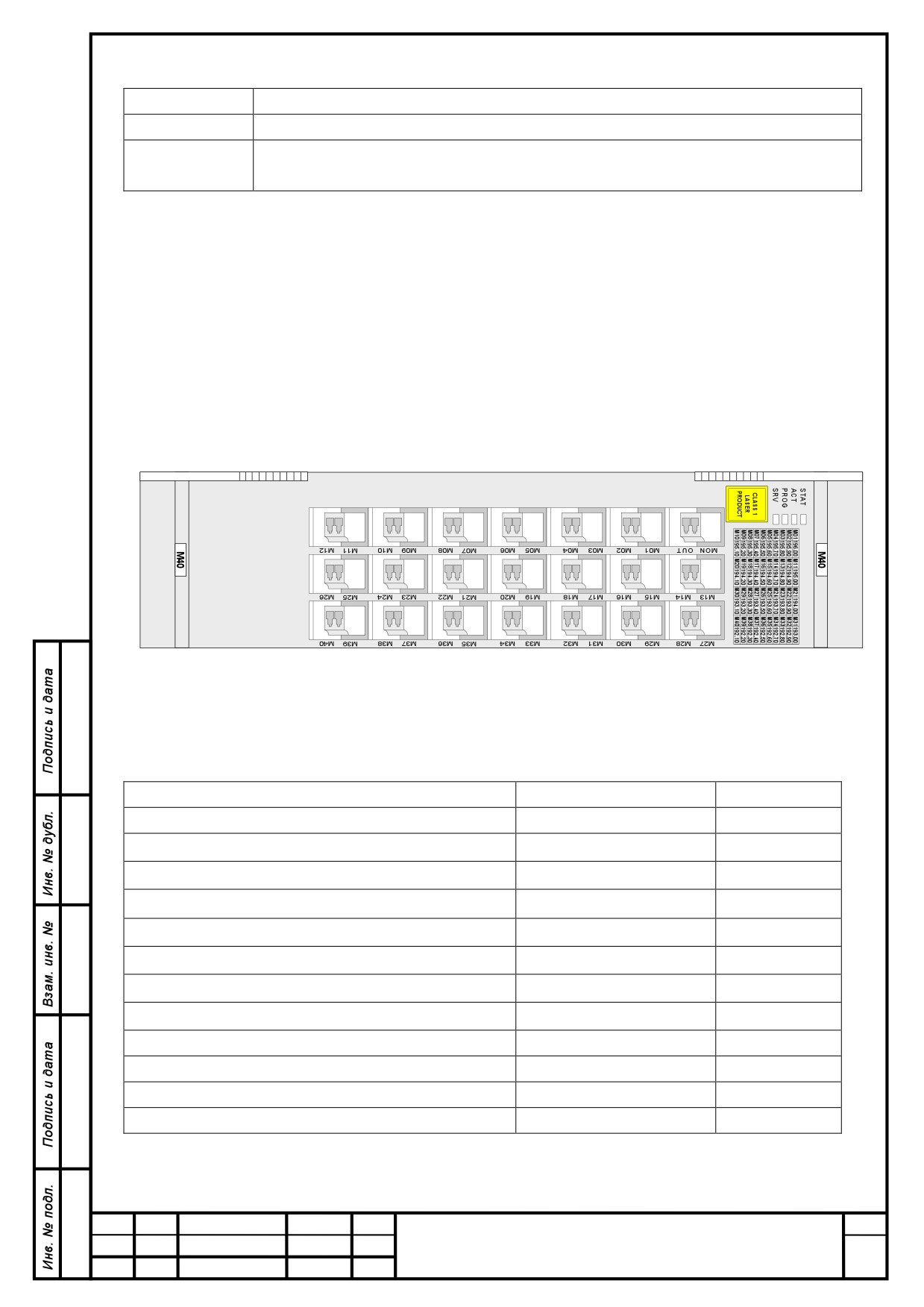

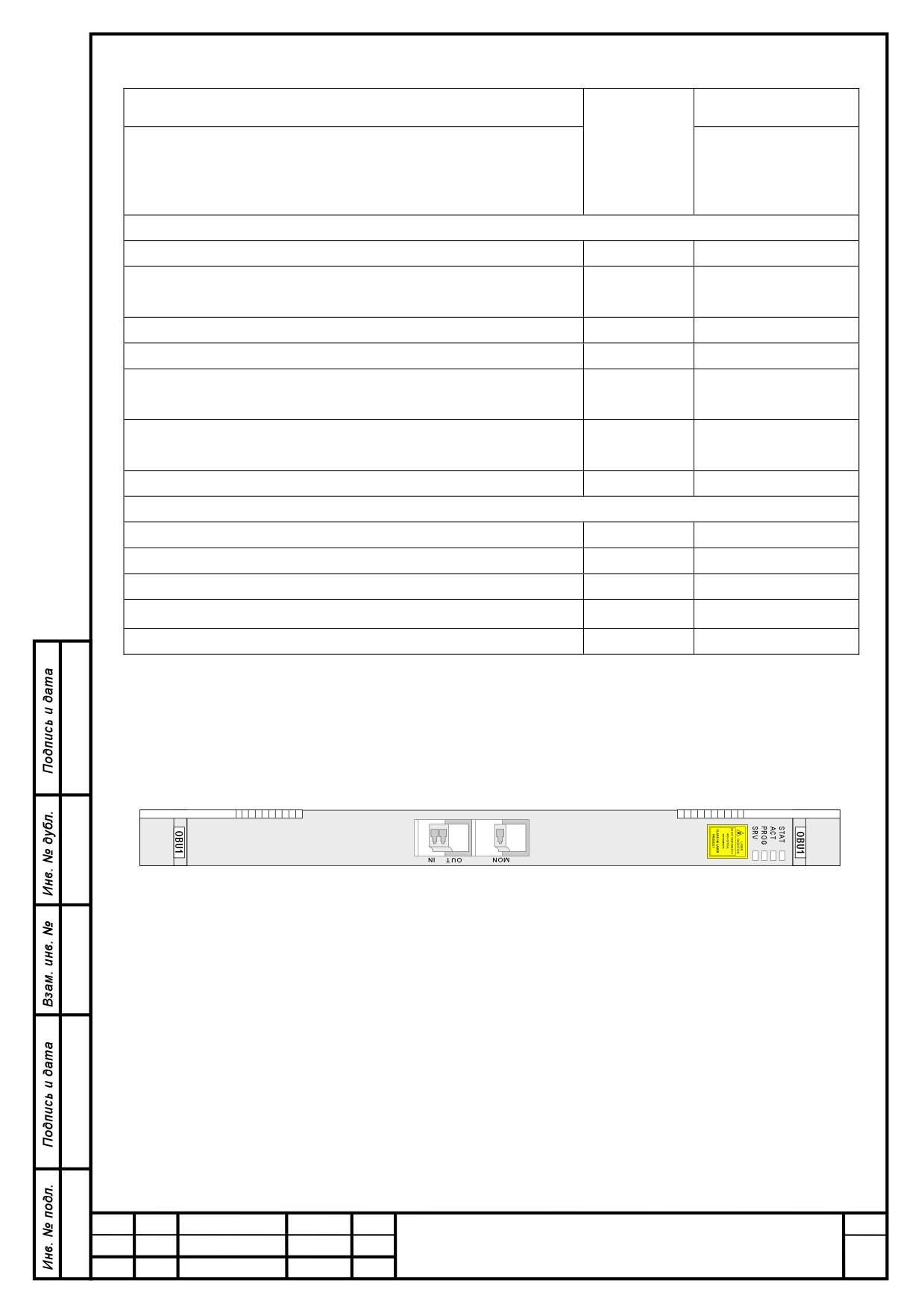

Фронтальная панель платы изображена на рисунке 3.8.
Рисунок 3.8 - Фронтальная панель платы М40
Оптические спецификации М40 представлены в таблице 3.15
Таблица 3.15 - Оптические спецификации М40
Пункт
Единица измерения
Значение
Разнос смежных каналов
ГГц
100
Вносимые потери
дБ
≤6.5
Обратные оптические потери
дБ
>40
Рабочий диапазон длин волн
нм
1529-1561
Развязка смежных каналов
дБ
>22
Развязка несмежных каналов
дБ
>25
Поляризационно-зависимые потери
дБ
≤0.5
Температурные характеристики
нм/П
≤0.002
Разница вносимых потерь
дБ
≤3
Полоса пропускания -0,5 дБ
нм
>0.2
Полоса пропускания -1 дБ
нм
>0.4
Полоса пропускания -20 дБ
нм
<1.4
2. Плата D40. D40 демультиплексирует один оптический сигнал
максимум в 40 клиентских сигналов WDM, согласно рекомендациям ITU-T.
Лист
ФЗО.210404.001 ПЗ
34
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Основными функциями, которые поддерживает D40, являются
демультиплексирование, мониторинг оптических параметров в режиме
онлайн, мониторинг аварийных сообщений и рабочих сообщений. Обладает
теми же характеристиками, что и М40.
3. Плата NS3. Это плата обработки услуг
40GЕ. NS3 реализует
преобразование сигналов четырех ODU2 в OTU3 в соответствии с
рекомендациями ITU-T.
Основными функциями, поддерживаемыми NS3, является кросс -
коммутация на электрическом уровне. Происходит преобразование четырех
сигналов ODU2, отправленных с платы кросс - коммутации или платы,
установленной в парном слоте, в сигнал OTU3 и преобразование сигнала в
стандартный сигнал DWDM, соответствующий G.694.1 ITU-T.

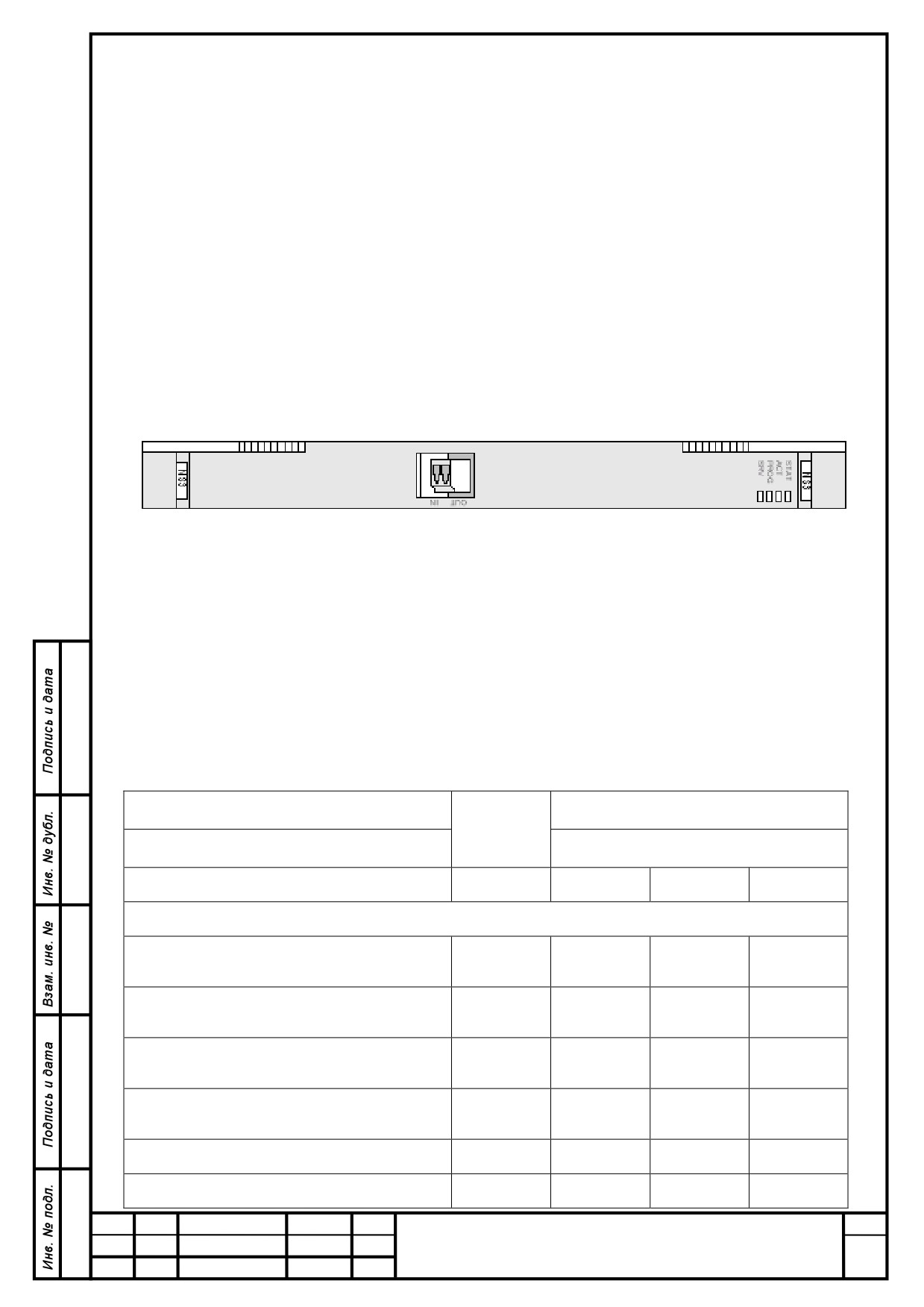

Фронтальная панель платыNS3 изображена на рисунке 3.9.
Рисунок 3.9- Фронтальная панель платыNS3
Оптические спецификации платы NS3 представлены в таблице 3.16.
Таблица 3.16 - Оптические спецификации платы NS3
Пункт
Единица
Значение
Тип оптического модуля
Транспондер
Формат линейного кода
-
ODB
DRZ
DQPSK
Параметры передатчика в точке S
Диапазон рабочих частот
ТГц
192.10 ~
192.10 ~
192.10 ~
196.05
196.00
196.05
Максимальнаясредняя
дБм
0
0
0
передаваемая мощность
Минимальная средняя
дБм
-5
-5
-5
передаваемая мощность
Минимальный коэффициент
дБ
8.2
8.2
NA
экстинкции
Девиация центральной частоты
ГГц
±2.5
±5
±2.5
Максимальная ширина спектра
нм
0.6
1
NA
Лист
ФЗО.210404.001 ПЗ
35
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Пункт
Единица
Значение
Тип оптического модуля
Транспондер
на уровне -20 дБ
Минимальный коэффициент
дБ
35
35
35
подавления боковых мод
Допустимая дисперсия
-550 ~
–400 ~
-500 ~
пс/нм
550
400
450
Параметры приёмника в точке R
Тип приёмника
-
PIN
PIN
PIN
Диапазон рабочих длин волн
1529~
1529 ~
1529 ~
нм
1567
1567
1567
Чувствительность приёмника
дБм
-16
-16
-16
Минимальный уровень
дБм
0
0
0
перегрузки приемника
Максимальный коэффициент
дБ
-27
-27
-27
отражения
4. Плата TQX. Универсальная плата обработки
4-х трибутарных
каналов
10GE и/или сигналов STM-64. Обеспечивает отображение
4-х
оптических сигналов
10GE LAN,
10GE WAN, STM-64 в четыре
электрических сигнала ODU2 с помощью груминга кросс - коммутации.

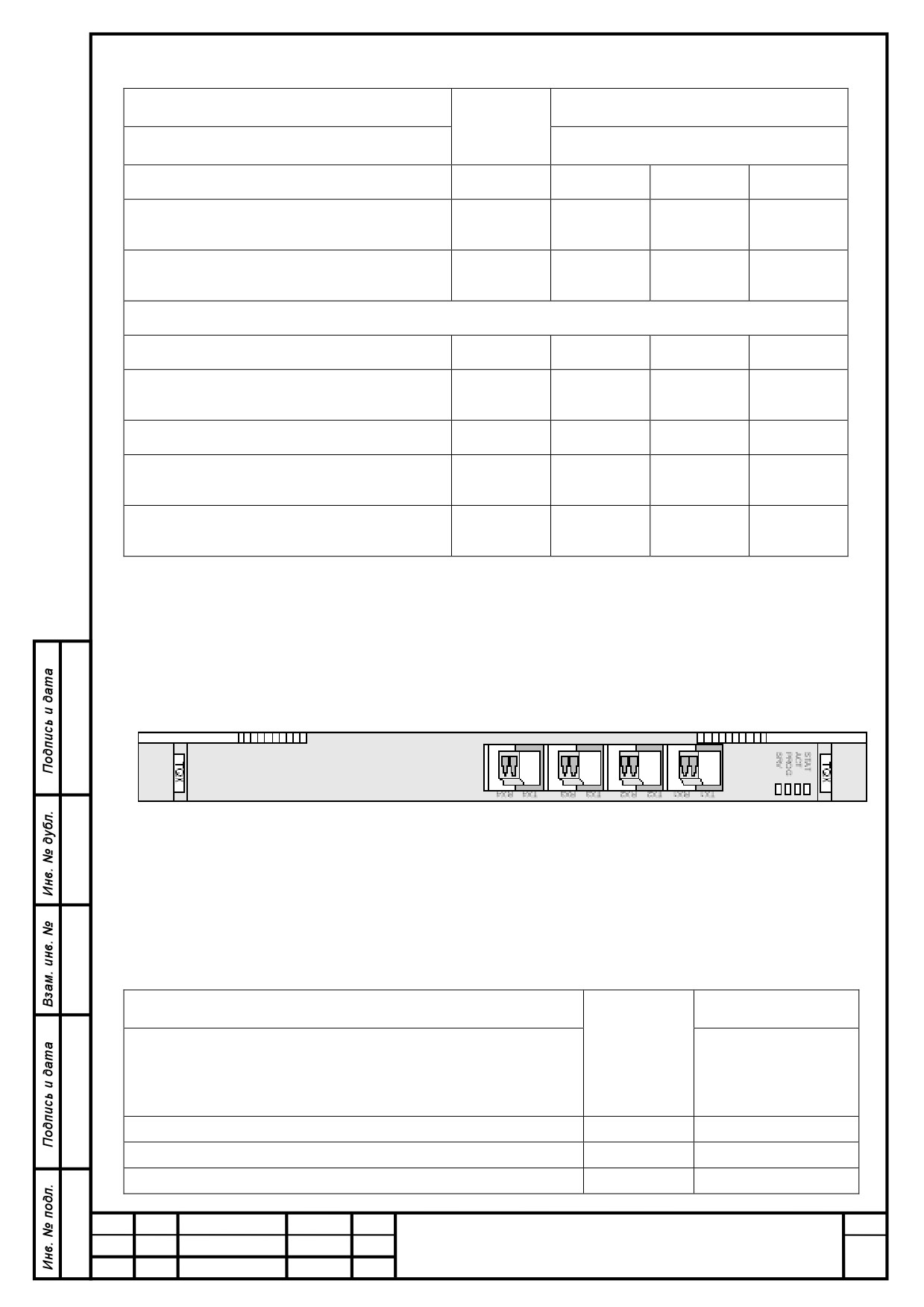

Фронтальная панель платы изображена на рисунке 3.10.
Рисунок 3.10- Фронтальная панель платы TQX
Оптические спецификации платы TQX представлены в таблице 3.17
Таблица 3.17 - Оптические спецификации платыTQX
Пункт
Значение
Мультискорост
Единица
Тип оптического модуля
ной10Гбит/с-
80км
Формат линейного кода
-
NRZ
Тип оптического источника
-
SLM
Дальность передачи
км
80
Лист
ФЗО.210404.001 ПЗ
36
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Пункт
Значение
Мультискорост
Единица
Тип оптического модуля
ной10Гбит/с-
80км
Параметры передатчика в точке S
Диапазон рабочих длин волн
нм
1530 ~ 1565
Максимальная средняя передаваемая
дБм
4
мощность
Минимальная средняя передаваемая мощность
дБм
0
Минимальный коэффициент экстинкции
дБ
9
Максимальная ширина спектра на уровне
нм
NA
–20 дБ
Минимальный коэффициент подавления
дБ
30
боковых мод
Вид глазковой диаграммы
-
G.691
Параметры приёмника в точке R
Тип приёмника
-
APD
Диапазон рабочих длин волн
нм
1270 ~ 1600
Чувствительность приёмника
дБм
-24
Минимальный уровень перегрузки приемника
дБм
-7
Максимальный коэффициент отражения
дБ
NA
5.
Плата OBU.
Плата усилителя мощности оптического
сигнала.Основные функции и возможности OBU: онлайн
- мониторинг
оптической производительности, усиление сигнала и прозрачное управление.
Фронтальная панель платы изображена на рисунке 3.11.
Рисунок 3.11 - Фронтальная панель платы OBU
Оптические спецификации платы OBU представлены в таблице 3.18
Лист
ФЗО.210404.001 ПЗ
37
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Таблица 3.18 - Оптические спецификации платы OBU
Единица
Значение
Пункт
измерения
OBU103
Диапазон рабочих длин волн
нм
1529-1561
Диапазон номинальной входной мощности
дБм
-32-3
Диапазон входной мощности на
40 каналов
-32-19
дБм
канал
80 каналов
-32 -22
Типовое значение входной
40 каналов
-19
дБм
мощности отдельной длины волны
80 каналов
-22
Коэффициент шума (NF)
дБ
≤6.0
Отражение на входе
дБ
<-40
Отражение на выходе
дБ
<-40
Утечка накачки на входе
дБм
<-30
Максимальное допустимое отражение на входе
дБ
-27
Максимальное допустимое отражение на выходе
дБ
-27
Максимальная суммарная оптическая мощность
дБм
17
на выходе
Номинальное усиление
дБ
23
Время
реагирования
усиления
при
мс
<10
добавлении/сбросе каналов
Усиление канала
дБ
23±1.5
Неравномерность усиления
дБ
≤2.0
Отклонение многоканального усиления
дБ
≤2.0
Потери, зависящие от поляризации
дБ
≤0.5
3.2.5 Выбор аппаратуры синхронной цифровой иерархии
В качестве аппаратуры SDH была выбрана аппаратура французского
производителя телекоммуникационного оборудования ALCATEL - LUCENT
1660 SM. Эта система представляет собой оптический мультиплексор и мини
- кросс - коммутатор SDH трактов для корпоративных, городских, зоновых и
магистральных сетей уровня STM-1/4/16/64 с интегрированными функциями
пакетной коммутации.
Оборудование может применяться в сетях SDH нового поколения
(NGN) на уровне периферии и магистрали и содержит комплект стандартных
PDH и SDH интерфейсов от 2 Мбит/с до 10 Гбит/с.На уровне STM-64
использует интерфейс 1хSTM-64 (VSR/I-64.1, S-64.2b);
ALCATEL 1660 SM в варианте исполнения до уровня STM-64
включает полностью неблокируемую матрицу низкого порядка
эквивалентную
256î256 STM-1, а также матрицу высокого порядка
(VC4/3/12) эквивалентную
384î384 STM-1. Оборудование обладает
широкими возможностями по агрегированию и передаче широкополосного
мультипротокольного трафика пакетизированных данных (ATM, IP, Ethernet,
Packet Ring на базе MPLS и т.п.).
Лист
ФЗО.210404.001 ПЗ
38
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
Основные технические характеристики:
полностью
неблокируемая
SDH
кросс-матрица
96î96(HO)/64î64(LO) или 256î256(HO)/128î128(LO) в STM-1 эквиваленте
(кросс - коммутатор);доступ к 1512xE1 в одной стойке 2200î600î600 мм
(4×378xE1);
широкий выбор интерфейсов 2, 34, 45, 140 Мб/с, Eth, FEth, GbE,
STM-1, STM-4, STM-16, STM-64 в различных комбинациях;
Для предоставления соответствующих услуг предусмотрены сменные
модули:
ATM-матрица ISA-ATM;
L2 MPLS матрица ISA-PR-EA;
порты ISA-E/FE/GbE для согласования предоставляемой полосы
с объемом передаваемых данных;
агрегирование сигналов Fast Ethernet, Gigabit Ethernet, ATM, Fiber
Channel, ESCON, FICON, FDDI, DVideo всигнал STM-16/STM-64;
услуги LL, VPN (ATM) и VLAN (Eth/FEth/GbE);
поддержка мульти-кольцевых конфигураций уровня STM-
1/STM-4/STM-16;
сцепленные полезные нагрузки виртуальных контейнеров (AU4-
4c & AU4-16c);
интегрированные оптические усилители (boosters +10, 15 и 17
дБ);
«цветные» интерфейсы STM-16/STM-64 для взаимодействия с
DWDM оборудованием;

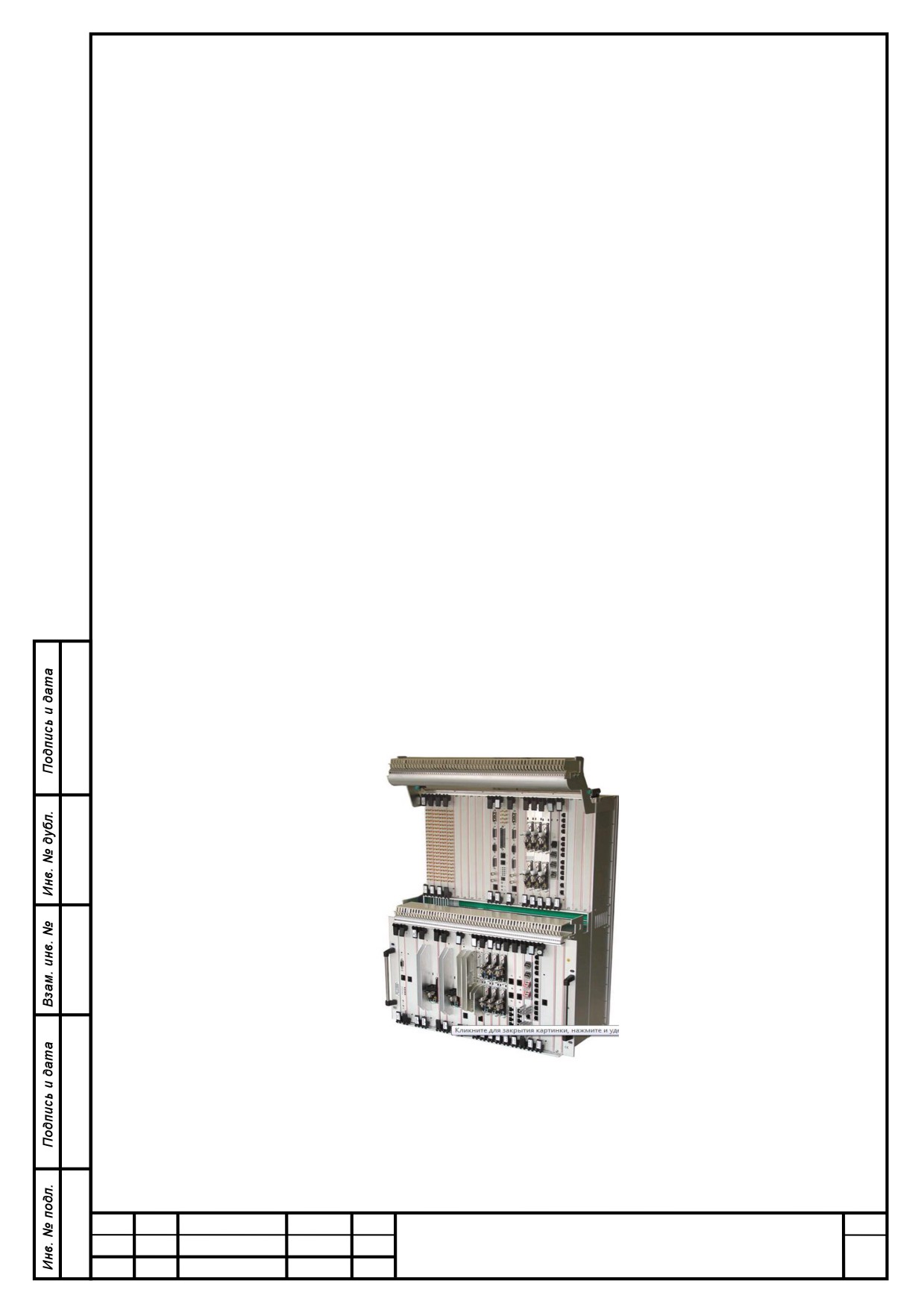

Внешний вид статива ALCATEL 1660 SM изображен на рисунке 3.12.
Рисунок 3.12 - Внешний вид статива ALCATEL 1660 SM
Лист
ФЗО.210404.001 ПЗ
39
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
3.2.6Конструктивные данные
В оборудовании OptiX OSN
8800 основной рабочей единицей
считается подстатив. Питание для него подается из блока распределения
питания постоянного тока статива. Подстатив оборудования OptiX OSN 8800
имеет независимый источник питания, и может монтироваться в статив ETSI
300 мм для установки в средней колонне или 23ʹʹ открытый статив.
Подстатив содержит 48 слотов (от IU1 до IU48). Все оптические
интерфейсы выводятся с передней стороны оптических плат. Все платы,
кроме платы усилителя накачки Raman для L-полосы RPA (коннектор APC)
имеют коннекторы LC/PC.

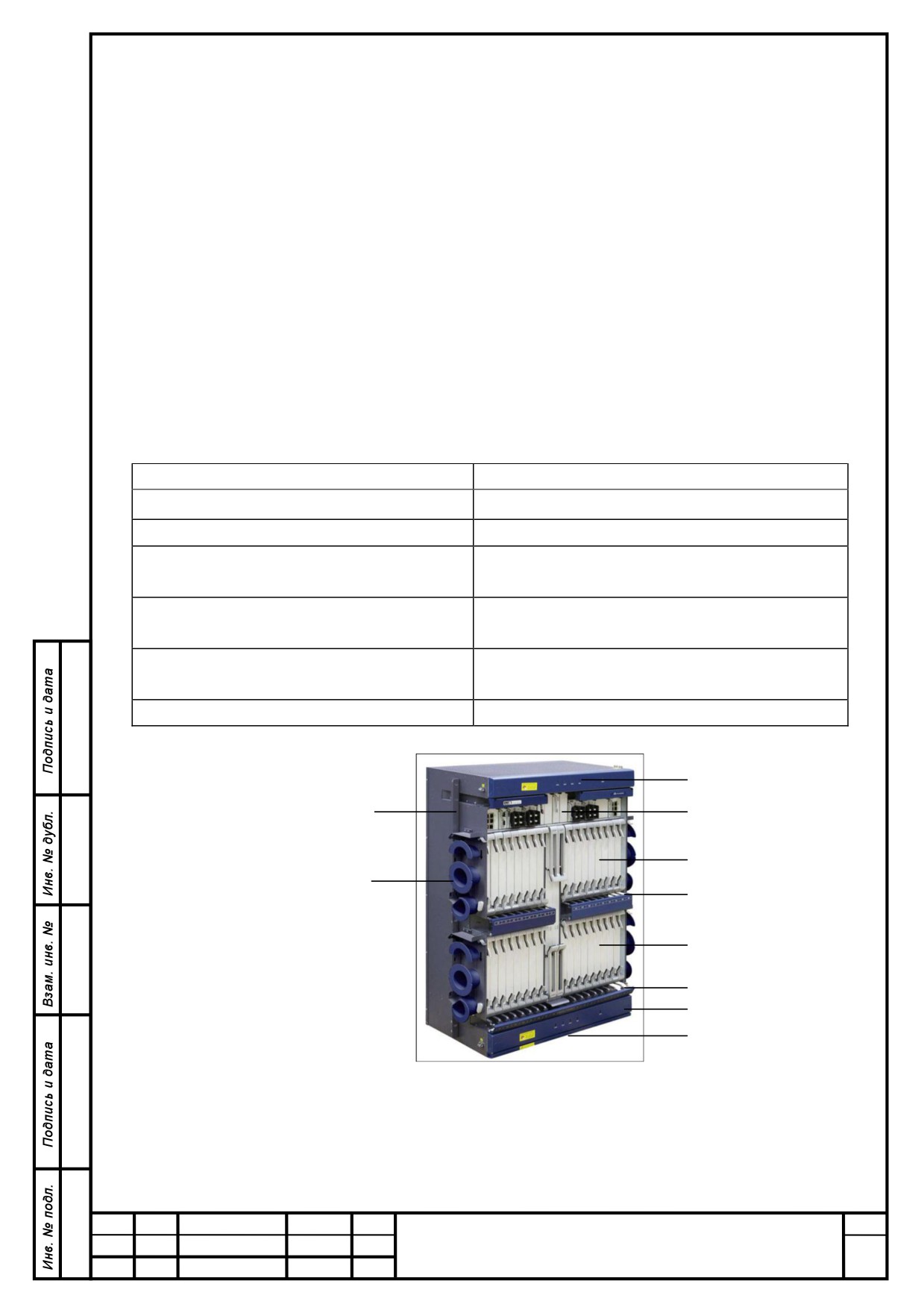

На рисунке 3.13 изображен внешний вид и структура подстатива
OptiX OSN 8800 Т32, а в таблице 3.19 приведены его характеристики.
Таблица 3.19 - Характеристика подстатива
Пункт
Параметр
Размер
498 мм (Ш) × 295 мм (Г) × 900 мм (В)
Вес (пустой подстатив)
35 кг
Максимальная потребляемая
4800 Вт
мощность
Номинальный рабочий ток
100 A (два источника 50 A в режиме
переключения)
Номинальное рабочее напряжение
-48 /-60 В DC
Диапазон рабочего напряжения
-40 ~ -72 В пост. тока
1
2
8
3
7
4
3
4
5
6
Рисунок 3.13-Структура и внешний вид подстатива OptiX OSN 8800
Т32
На рисунке 3.13 приняты следующие обозначения:
1 - область индикаторов;
2 - область интерфейсов;
Лист
ФЗО.210404.001 ПЗ
40
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
3 - область плат;
4 - область укладки оптических кабелей;
5 - блок вентиляторов;
6 - воздушный фильтр;
7 - катушка оптического кабеля;
8 - монтажная скоба.
Основными элементами статива ETSI 300 мм для установки в средней
колонне являются стойка с передней дверью, задняя дверь с вентиляторами и
съемные боковые панели.
Система OptiX OSN
8800 применяет стандартный статив ETSI.
Размеры статива: 2200 мм (высота) х 600 мм (ширина) х 300 мм (глубина).

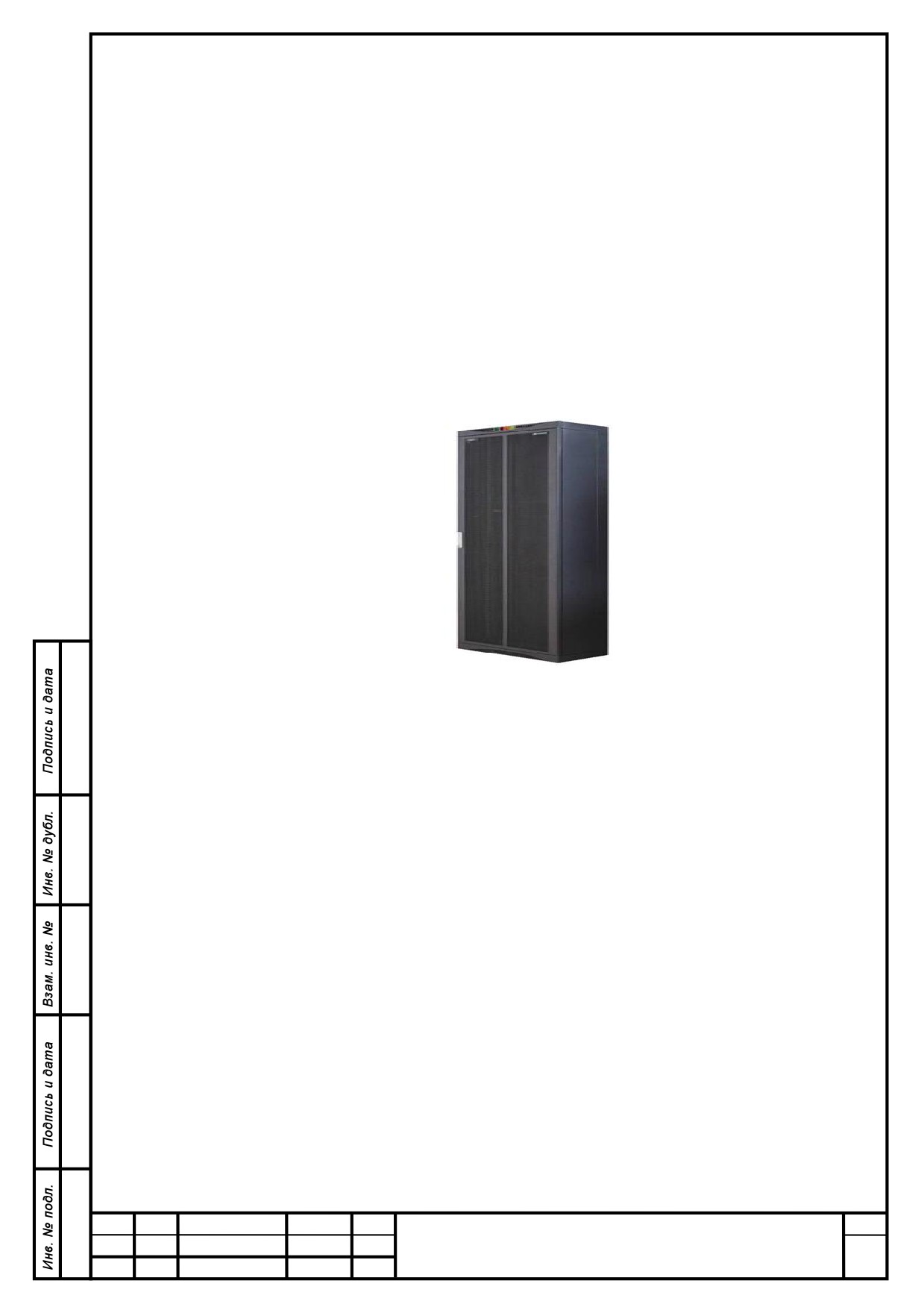

Внешний вид статива изображен на рисунке 3.14.
Рисунок 3.14 - Статив ETSI
Блок электропитания устанавливается сверху статива OptiX OSN
8800, он обеспечивает выходное постоянное напряжение 48/60 В. Система
электропитания состоит из двух одинаковых частей, которые работают в
активном/резервном режимах. Имеются специально предусмотренные
каналы вентиляции для поддержания нормальной температуры.
Оптические волокна прокладываются через ODF. ODF распределяет
оптические волокна для стативов (разъем для вывода оптических кабелей не
требуется), также предоставляет достаточно места для аккуратной укладки
кабеля между стативами. Система OptiX OSN
8800 подключается к
внешнему оборудованию через ODF разъем для вывода оптических кабелей
В подстативе имеются опоры/держатели, которые сконструированы
таким образом, что они дают возможность проложить входящие/исходящие
кабели перед опорами и поэтому предоставляют свободный доступ к ним.
Все функционирующие кабели статива располагаются за опорой. При
установке нескольких стативов подряд, нет необходимости использовать
панели между ними, данные панели необходимо устанавливать на первом и
последнем стативе. Если монтируется всего один статив, то данные панели
должны быть обязательно использованы.
Лист
ФЗО.210404.001 ПЗ
41
Изм.
Лист
№ докум.
Подпись
Дат
тольк
а
