Проект ВОЛП с применением технологии волнового уплотнения на участке г. Чита – г. Якутск - часть 2

Переходы автодорог, железных дорог и глубоководных рек должны

осуществляться путем горизонтально

- направленного бурения

(ГНБ) с

последующей закладкой пластмассовых или асбестоцементных труб и

протяжку через них кабеля.

Для перехода через р. Лену может потребоваться спецтехника, такая

как катер для проведения водолазных спусков, рабочие буксирные катера,

буксируемый кабелезаглубитель с гидроразмывом для покладки и

заглубления кабеля в подводных грунтах, самоходные кабелеукладчики,

водолазные станции, гидромониторы.

Также используются специальные приборы и оборудование:

 лазерные дальнометры;

 видео и фотокамеры для подводной съемки;

 системы навигации и радиостанции;

 гидроакустические системы.

Вспомогательное оборудование и механизмы:

 лебедки;

 якоря, буи;

 гидравлический инструмент;

 оборудование для сварки и резки под водой.

Ситуационная схема трассы приведена на рисунке 2.1.

С

Ю

Лист

ФЗО.210404.001 ПЗ

14

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

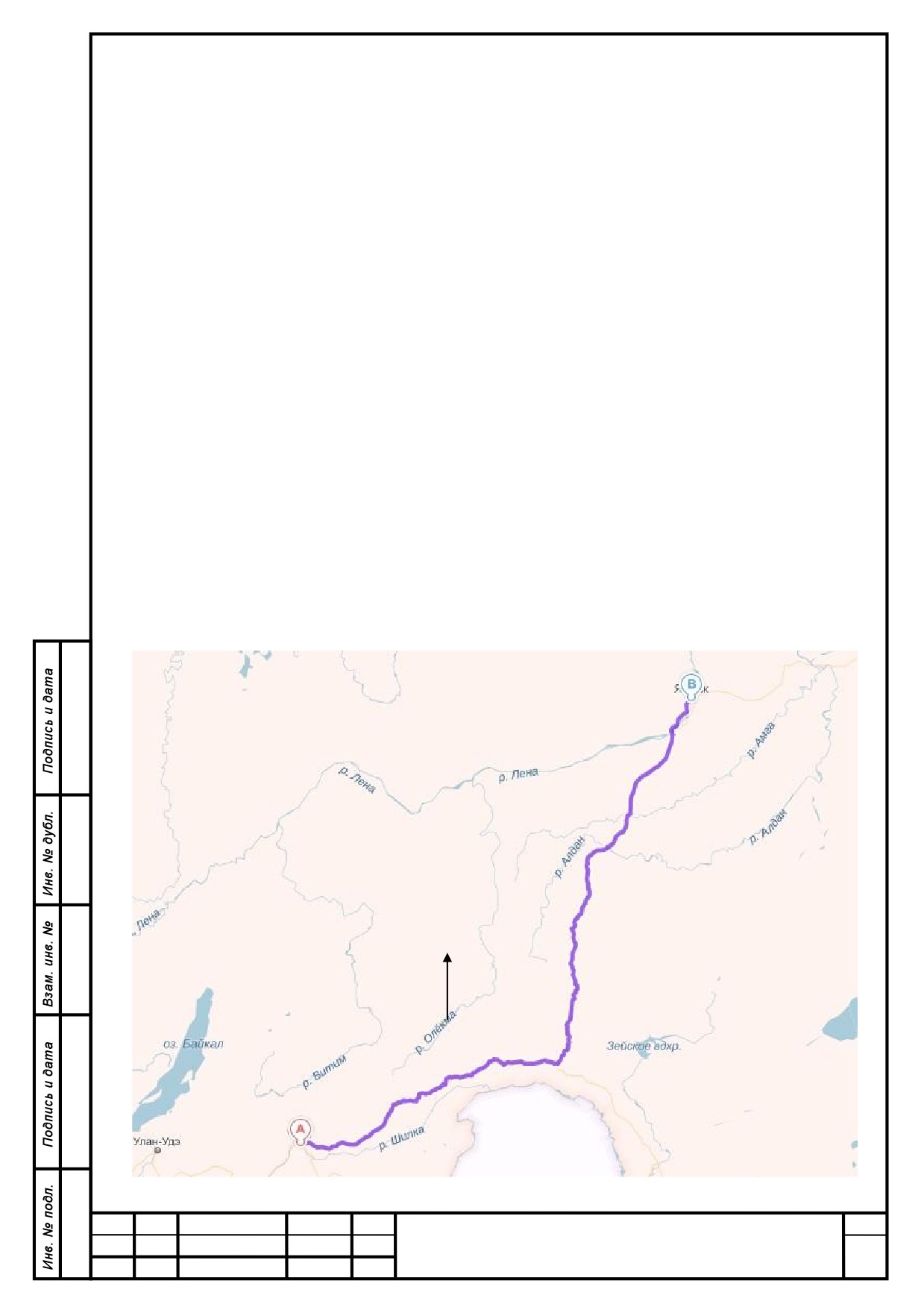

Рисунок 2.1 - Ситуационная схема трассы

2.4.2 Выбор трассы в населенном пункте

Оптические кабели чаще всего прокладываются в канализации, а

также непосредственно в грунт. Возможна подвеска на опорах и по стенам

зданий.

Волоконно

- оптические линии передачи, проходящие в черте

населенных пунктов прокладывают в телефонной канализации. Основу

составляют трубы круглого сечения диаметром 100 мм - асбоцементные,

бетонные или пластмассовые. В данном проекте используется действующая

телефонная канализация, построенная с применением асбоцементных труб.

Допускается прокладка в одном трубопроводе нескольких оптических

кабелей. Уменьшение силы трения при прокладке кабеля достигается

применением соответствующих кабельных материалов.

В свободные каналы затягиваются кабеля при помощи стальных

тросов диаметром

5 - 6 мм, а занятые каналы - с помощью пеньковых

тросов или стальных тросов в полиэтиленовых шлангах.

После прокладки оптического кабеля и выкладке его в смотровых

устройствах, оптические волокна в кабеле просвечивают и, убедившись в их

целостности, в конце кабеля герметично заделывают до проведения

монтажных работ.

Лист

ФЗО.210404.001 ПЗ

15

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

3 Выбор аппаратуры

3.1 Технические требования к основным узлам аппаратуры WDM

3.1.1 Общие технические требования к аппаратуре WDM

Согласно РД 45.286 - 2002 аппаратура волоконно - оптической

системы передачи со спектральным разделением (ВОСП - СР), именуемая

в дальнейшем аппаратура, в соответствии с ГОСТ 26599 -85 «Системы

передачи волоконно

- оптические. Термины и определения»

предназначена для передачи в одном или двух противоположных

направлениях нескольких сигналов по одному волокну оптического

кабеля с использованием источников излучения с различными длинами

волн для передачи каждого сигнала.

Аппаратура оконечного пункта предназначена для установки в

отапливаемых помещениях и может включать:

 оптические усилители передачи (ОУПд);

 оптические усилители приема (ОУПр);

 компенсаторы дисперсии (КД);

 оптические мультиплексоры (ОМ);

 оптические демультиплексоры (ОД);

 транспондеры (Тп) и/или передатчики/приемники ВОСП для

передачи/приема цифровых сигналов различных форматов (STM-N, ATM,

IP, Ethernet Gbit и т.д.).

Аппаратура усилительного пункта может быть предназначена для

установки как в отапливаемых, так и в неотапливаемых помещениях

необслуживаемых усилительный пунктов (НУП), в том числе в цистернах,

и может включать:

 оптические промежуточные усилители (ОПУ);

 компенсатор дисперсии КД;

 ОМ и ОД для служебного оптического канала.

Значения всех параметров аппаратуры должны отвечать

требованиям для наихудшего случая значений параметров в рабочем

диапазоне температуры и влажности к концу срока службы.

Аппаратура должна обеспечивать передачу служебной информации

(сигналыслужебной связи(СС) и телеконтроля и телеуправления (ТК -

ТУ)) по специально выделенному оптическому служебному каналу (ОСК),

который может быть организован либо за пределами спектрального

диапазона рабочих длин волн, либо внутри него.

В аппаратуре должны быть предусмотрены функции контроля

управления, аварийной сигнализации и служебной связи.

Лист

ФЗО.210404.001 ПЗ

16

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

Аппаратура должна обеспечивать функцию выключения и/или

снижения оптической мощности на выходе оптических усилителей в

соответствии с рекомендациями МСЭ - ТG.664.

Аппаратура должна позволять выполнение мероприятий по

техническому обслуживанию, обеспечению надежности и безопасности

при эксплуатации ВОЛП в соответствии с РД 45.07-2001.

3.1.2 Технические требования к оптическим параметрам

Параметры оптических стыков в точках нормирования оптического

тракта ВОСП - СР для отдельных i-тых оптических каналов Пд_i(S_i),

Пp_i(R_i) и главного оптического тракта ГПд(МРI-S), ГПр(МРI-R), Пд' (S') и

Пр' (R'), приведённых на рисунке 3.1, должны соответствовать ОСТ 45.178

-

2001

«Системы передачи с оптическими усилителями. Стыки

оптические. Классификация и основные параметры», п.5.2.

f1

R1

TX 1

RX 1

S1

Rm1

SD1

f2

R2

TX 2

ОМ/

ОА

ОА/

RX 2

S2

Rm2

ОА

MPI-S

R’

S’

MPI-R

OD

SD2

fn

Rmn

SDn

Rn

TX N

RX n

Sn

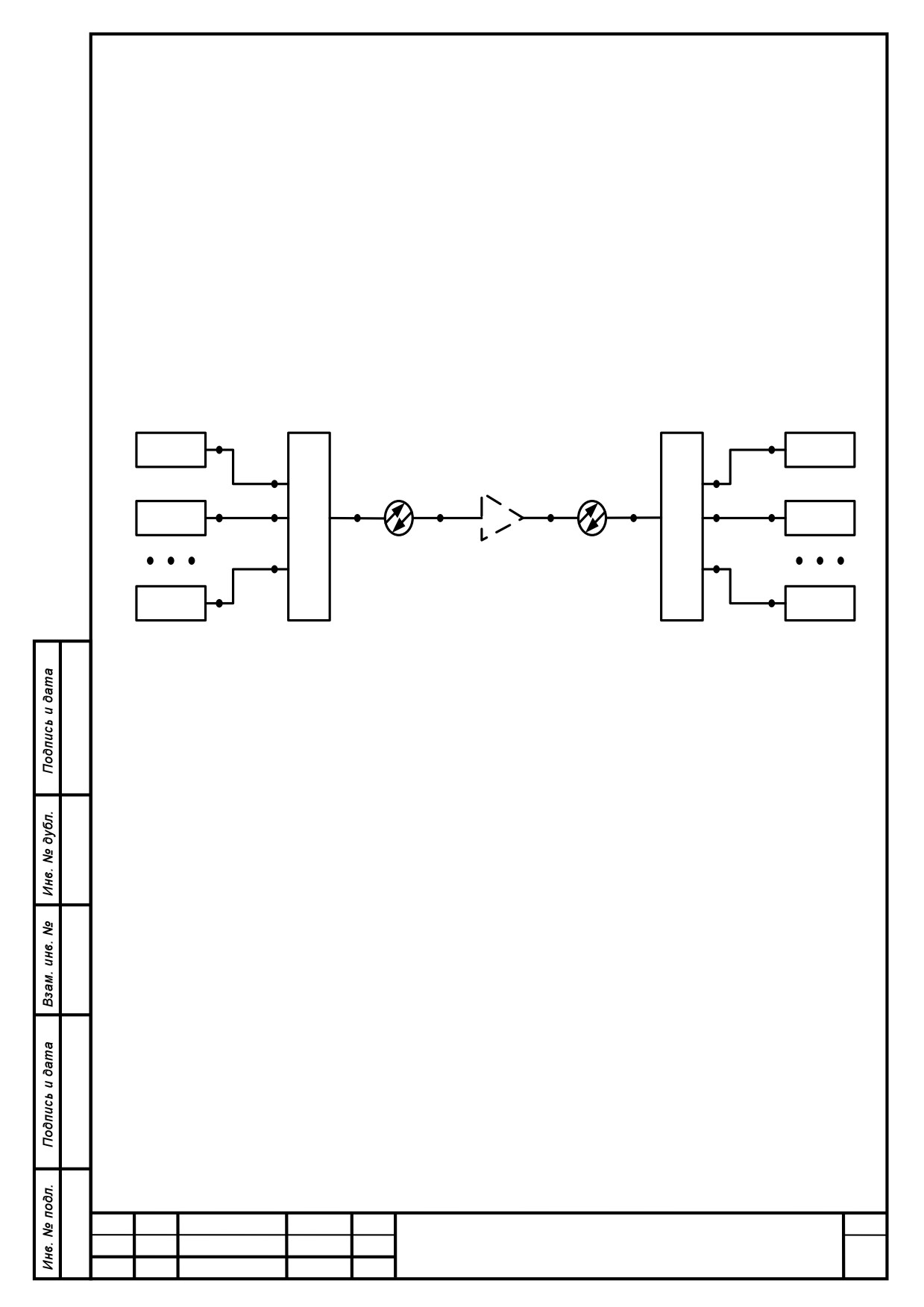

Рисунок 3.1 - Точки нормирования оптического тракта системы WDM

На рисунке приняты следующие обозначения:

TX1...TXn - оптические передатчики для каналов 1...n;

RX1...RXn - оптические приёмники для каналов 1...n;

OM/OA - блок оптического мультиплексирования/оптического

усиления;

OA/OD - блок предварительного оптического

усиления/оптического демультиплексирования;

OA - оптический линейный усилитель;

S1...Sn - эталонные точки на ОВ у выходных оптических разъёмов

(ОР) передатчиков для каналов 1...n;

Rm1...Rmn - эталонные точки на ОВ непосредственно перед

входным ОР блока оптического мультиплексирования/оптического

усиления для каналов 1...n;

MPI-S (интерфейс основного тракта в точке передатчика) -

эталонная точка на ОВ сразу за выходным ОР блока OM/OA;

S’ - эталонная точка сразу за выходным ОР линейного оптического

усилителя;

R’ - эталонная непосредственно перед входным ОР линейного

оптического усилителя;

MPI-R (интерфейс основного тракта в точке приёмника) -

эталонная точка на ОВ непосредственно перед входным ОР блока OА/OD;

Лист

ФЗО.210404.001 ПЗ

17

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

SD1...SDn - эталонные точки у выходных ОРблока OА/OD для

каналов 1...n;

R1...Rn - эталонные точки у входных ОР приёмников для каналов

1...n, соответственно.

Параметры оптических стыков в точках нормирования Пд_i(S_i)

должны иметь значения в соответствии с таблицами 3.1 и 3.4, а в точках

нормирования Пp_i(R_i) в соответствии с таблицей

3.2 для скоростей

передачи цифрового сигнала в формате STM-N для синхронной цифровой

иерархии.

Таблица 3.1

- Параметры оптических стыков в точках нормирования

Пд_i(S_i)

Скорость передачи цифрового сигнала,

622

2500

10000

Мбит/с

Наименование параметров

Значение параметров

Уровень выходной мощности

максимальный, дБм

+3,0

+3,0

+3,0

минимальный, дБм

-7,0

-7,0

-7,0

Ширина спектра на уровне -20 дБ, при

расстоянии между оптическими каналами:

200 ГГц, не более, ГГц

14,0

20,0

40,0

100 ГГц, не более, ГГц

14,0

20,0

40,0

50 ГГц, не более, ГГц

14,0

20,0

30,0

Коэффициент гашения, не менее, дБ

8,2

8,2

8,2

Коэффициент подавления боковой моды,

30,0

30,0

30,0

не менее, дБ

Отклонение

центральной

частоты

оптического канала при расстоянии между

оптическими каналами

200 ГГц, не более, ГГц

±20,0

±20,0

±20,0

100 ГГц, не более, ГГц

±10,0

±10,0

±10,0

50 ГГц, не более, ГГц

±10,0

±10,0

±5,0

Затухание отражения, не менее, дБ

24,0

24,0

24,0

Таблица 3.2 - Параметры оптических стыков в точках нормирования

Пp_i(R_i)

Скорость передачи цифрового канала, Мбит/с

 622

2500

10000

Наименование параметров

Значение параметров

Уровень чувствительности при К_ош = 10^-12, не

-23

-15

-12

более, дБм

Уровень перегрузки при К_ош= 10^-12, не менее,

-8

0

0

дБм

Коэффициент отражения приемника,

-27

-27

-27

не более, дБ

Лист

ФЗО.210404.001 ПЗ

18

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

Параметры оптических стыков в точках нормирования ГПд(МРI-S)

и Пд' (S') должны иметь значения в соответствии с таблицей 3.3, а в

точках нормирования ГПр(МРI-R) и Пр’ (R’) в соответствии с таблицей

3.4.

Таблица 3.3

- Параметры оптических стыков в точках нормирования

ГПд(МРI-S) и Пд' (S')

Точка нормирования

ГПд(М

Пд'

РI-S)

(S')

Наименование параметров

Значение

параметров

Уровень суммарной мощности, не более, дБм

+27,0

+27,0

Уровень мощности на один оптический канал, не более,

+20,0

+20,0

дБм

Максимум различия уровней мощности в оптических

2,0

2,0

каналах, не более, дБм

Оптическая переходная помеха между оптическими

-30,0

-

каналами, не более, дБ

Отношение оптических сигнал/шум в оптическом канале,

18,0

18,0

не менее, дБ

Таблица 3.4

- Параметры оптических стыков в точках нормирования

ГПр(МРI-R) и Пр’ (R’)

Точка нормирования

ГПр(МРI-R)

Пр' (R')

Наименование параметров

Значение параметров

Уровень суммарной мощности, не более, дБм

+ 10,0

+ 10,0

Уровень мощности на один оптический канал,

не более, дБм

минимальный

-36,0

-36,0

максимальный

–15,0

-15,0

Максимум различия уровней мощности в

2,0

2,0

оптических каналах, не более, дБм

Оптическая

переходная

помеха между

-27,0

-

оптическими каналами, не более, дБ

Отношение оптических сигнал/шум в

18,0

18,0

оптическом канале, не менее, дБ

3.1.3 Технические требования к оптическим параметрам

транспондеров

Транспондер (Тп) предназначен для преобразования оптического

сигнала с целью его передачи в оптическом канале с требуемыми

характеристиками. Допускается применение в составе аппаратуры вместо

Тп передатчиков/приемников ВОСП для передачи/приема цифровых

сигналов различных форматов (STM-N, ATM, IP, Ethernet Gbit и т.д.).

Лист

ФЗО.210404.001 ПЗ

19

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

В Тп

(передатчике/приемнике ВОСП) должно обеспечиваться

формирование сигнала индикации аварийного состояния(СИАС) в сторону

линии при возникновении следующей аварии:

 пропадание входного сигнала со стороны станции;

 недопустимое ухудшение качества передачи входного сигнала со

стороны станции;

 обнаружение СИАС во входном сигнале со стороны станции.

В Тп

(передатчике/приемнике ВОСП) должно обеспечиваться

формирование сигнала СИАС в сторону станции при возникновении

следующей аварии:

 пропадание входного сигнала со стороны линии;

 недопустимое ухудшение качества передачи входного сигнала со

стороны линии;

 обнаружение СИАС во входном сигнале со стороны линии.

Параметры оптического стыка выхода Тп или передатчика ВОСП в

сторону линии (на входе ОМ) определяются в соответствии с, для точки

нормирования Пд_i(S_i) (рисунок 3.1) каждого i-того оптического канала и в

зависимости от скорости передачи цифрового сигнала в оптическом канале

должны иметь значения в соответствии с таблицей 3.1.

Центральные частоты

(длины волн) оптических каналов при

расстоянии между ними

100 ГГц должны соответствовать сетке

номинальных значенийS,C и L-диапазонов.

Параметры оптического стыка входа Тп со стороны станции (на входе

ОМ) определяются кодом применения используемой системы передачи в

соответствии с ОСТ

45.104-97

«Стыки оптические систем передачи

синхронной цифровой иерархии» для точки нормирования Пр(R) или в

соответствии с, для точки нормирования ГПp(MPI-R) (рисунок 3.1) для

случая стыка с транспортной сетью SDH. Возможны отклонения от значений

этих параметров при условии выполнения требований.

Параметры оптического стыка входа Тп или приемника ВОСП со

стороны линии (на выходе ОД) определяются в соответствии с ОСТ 45.178,

для точки нормирования Пр_i(R_i) для каждого i-того оптического канала и в

зависимости от скорости передачи цифрового сигнала в каждом канале

должны иметь значения в соответствии с таблицей 3.3.

Параметры оптического стыка выхода Тп в сторону станции (на

выходе ОД) определяются кодом применения используемой системы

передачи в соответствии с ОСТ

45.104-97

«Стыки оптические систем

передачи синхронной цифровой иерархии» для точки нормирования Пд(S)

или, для точки нормирования ГПд(МРI-S) (рисунок 3.1) для случая стыка с

транспортной сетью SDH. Возможны отклонения от значений этих

параметров при условии выполнения требований.

Лист

ФЗО.210404.001 ПЗ

20

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

3.1.4 Технические требования к параметрам оптических

мультиплексоров

ОМ/ОД предназначены для объединения/разделения сигналов

различных оптических каналов. В зависимости от назначения и условий

применения аппаратуры в ее составе могут применяться различные типы

ОМ/ОД, оптических мультиплексоров ввода - вывода (ОМВВ)на основе

различных технологических решений при условии выполнения требований.

К наиболее типовым технологическим решениям могут быть

отнесены многоканальные ОМ/ОД для объединения/разъединения сигналов в

пределах одного из спектральных диапазонов С, L, S или на отдельных их

участках с числом каналов больше двух.

Основные параметры многоканальных ОМ/ОД в зависимости от числа

оптических каналов и расстояния между ними приведены в таблице 3.5.

Таблица 3.5 - Параметры многоканальных ОМ/ОД

Количество оптических каналов

8

16

Расстояние между оптическими каналами, ГГц

200

200

100

Наименование параметров

Значение параметров

Отклонение центральной частоты оптического

±5,0

канала, не более, ГГц

Вносимое затухание, не более, дБ

6,0

7,5

Ширина полосы оптического канала на уровне

–3 дБ, не менее, ГГц

50,0

–20 дБ, не менее, ГГц

80,0

Поляризационно-зависимые потери, не более, дБ

0,5

Переходная помеха от смежного оптического

-30,0

канала, не более, дБ

Кумулятивная переходная помеха при

максимальном числе действующих оптических

-25

каналов, не более, дБ

Коэффициент отражения на входе и выходе, не

-30,0

более, дБ

3.1.5 Технические требования к параметрам оптических усилителей

ОУ в соответствии с ГОСТ 26599 -85 «Системы передачи волоконно -

оптические. Термины и определения» предназначен для усиления

оптического сигнала без преобразования его в электрический.

В составе аппаратуры допускается применение любых типов ОУ, в

том числе, и с параметрами, соответствующими РД

45.186

-

2001«Аппаратура волоконно - оптических усилителей для применения на

ВСС РФ. Технические требования».

Лист

ФЗО.210404.001 ПЗ

21

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

Основные параметры ОУПд, ОПУ и ОУПр приведены в таблицах 3.6,

3.7 и 3.8 для диапазона рабочих длин волн ОУ, определяемого в технической

документации предприятия - изготовителя.

Таблица 3.6 - Основные параметры ОУПд

Наименование параметров ОУПд

Значение параметров

Уровень входной суммарной мощности

минимальный, дБм

-17,0

максимальный, дБм

+17,0

Уровень выходной суммарной мощности

минимальный, дБм

+3,5

максимальный, дБм

+27,0

Коэффициент усиления

минимальный, дБ

14,0

максимальный, дБ

28,0

Неравномерность коэффициента усиления в

2,0

заданном диапазоне рабочих длин волн не более, дБ

Шум фактор в заданном диапазоне рабочих длин

волн (при минимальном уровне суммарной входной

7,0

мощности) не более, дБ

Коэффициент отражения на входе и выходе,

не

-30,0

более, дБ

Таблица 3.7 - Основные параметры ОПУ

Наименование параметров ОПУ

Значение параметров

Уровень входной суммарной мощности

минимальный, дБм

-36,0

максимальный, дБм

+10,0

Уровень выходной суммарной мощности

минимальный, дБм

+3,5

максимальный, дБм

+27,0

Коэффициент усиления

15,0

минимальный, дБ

41,0

максимальный, дБ

Продолжение таблицы 3.7

Неравномерность

коэффициента

2,0

усиления в заданном диапазоне

рабочих длин волн не более, дБ

Шум фактор в заданном диапазоне

7,0

рабочих

длин

волн

(при

минимальном уровне суммарной

входной мощности) не более, дБ

Лист

ФЗО.210404.001 ПЗ

22

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

Коэффициент отражения на входе и

-30,0

выходе, не более, дБ

Таблица 3.8 - Основные параметры ОУПр

Наименование параметров ОУПр

Значение параметров

Уровень входной суммарной мощности

минимальный, дБм

-36,0

максимальный, дБм

+1,0

Уровень выходной суммарной мощности

минимальный, дБм

-10,0

максимальный, дБм

+17,0

Коэффициент усиления

минимальный, дБ

10,0

максимальный, дБ

33,0

Неравномерность коэффициента усиления в

3,0

заданном диапазоне рабочих длин волн не более, дБ

Шум фактор в заданном диапазоне рабочих длин

6,0

волн (при минимальном уровне суммарной входной

мощности) не более, дБ

Коэффициент отражения на входе и выходе, не

-30,0

более, дБ

3.2 Выбор и описание аппаратуры волнового уплотнения

3.2.1 Общие сведения о платформе OptiX OSN 8800

На основании анализа промышленных систем волнового уплотнения,

технических требований к основным узлам аппаратуры WDM, а так же

соотношения цены и качества выбираем оборудование фирмы «Huawei

Technologies», хорошо зарекомендовавшей себя на российском рынке.

Интеллектуальная оптическая платформа передачи OptiX OSN 8800 -

это интеллектуальная оптическая платформа передачи следующего

поколения компании Huawei.

Оборудование OptiX OSN 8800 главным образом предназначено для

работы на уровне ядра магистральной сети. Его также можно применять для

работы на уровне ядра городской сети и на уровне конвергенции городской

сети.

Совместно с OptiX OSN 6800/OptiX OSN 3800 оборудование OptiX

OSN 8800 может применяться для создания полностью завершенной сети

OTN, а также совместно с OptiX BWS 1600G/OptiX Metro 6100 может

участвовать в формировании сети WDM.

Лист

ФЗО.210404.001 ПЗ

23

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

OptiX OSN 8800 служит для транспорта, диспетчеризации и защиты

больших объемов услуг. Отсюда возможность его применения на

центральных сервисных узлах национальных, региональных и городских

магистральных сетей. И еще, OptiX OSN 8800 обеспечивает операторам

стабильную платформу мультисервисной передачи с возможностью

наращивания ёмкости в будущем.

Оборудование OptiX OSN 8800 использует технологии плотного

волнового мультиплексирования

(DWDM), что позволяет достичь

прозрачной передачи с множеством услуг и большой ёмкостью. Притом

производится не только диспетчеризация услуг оптического уровня на базе

спектральных каналов по технологии ROADM, но также и диспетчеризация

на отдельных спектральных каналах на базе ODU2/ODU1/ODU0. Это

значительно повышает гибкость диспетчеризации услуг и показатель

использования ресурсов полосы пропускания.

Емкость кросс - коммутации OSN 8800 достигает 2,56 Тбит/с с

возможностью дальнейшего расширения до

5,12 Тбит/с, что позволяет

операторам добиться большей гибкости и оптимального использования

ёмкости длины волны в условиях возрастающих требований к пропускной

способности.

Обладая обширным функционалом, включая возможность работы с

VC-x (виртуальный контейнер) и ODUk (оптический блок данных), решение

спроектировано для высвобождения магистральных сетей и повышения

пропускной способности, что позволит произвести оптимизацию сервисов и

осуществить поставку смешанных широкополосных услуг. Функционал

ASON на оптическом и электрическом уровнях значительно повышает

надежность при передаче услуг

(99,999%) и позволяет сократить

операционные затраты. Оборудование OSN 8800 является перспективным и

может обеспечивать передачу с ёмкостью 40 GЕ, а в ближайшем будущем и

100 GЕ. Это оборудование является расширением уже существующей

продуктовой линейки New Generation DWDM.

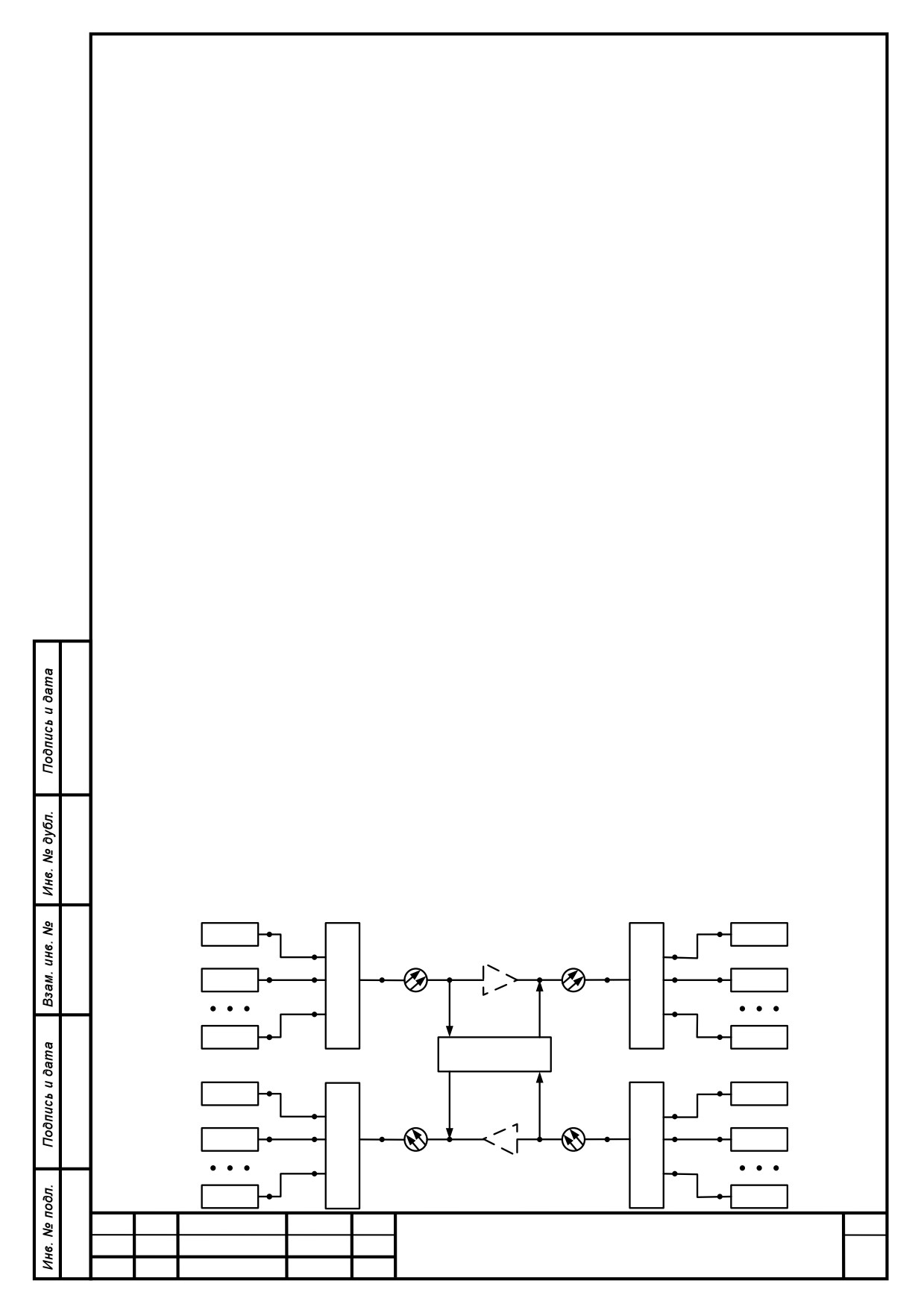

Структурная схема оборудования системы OptiX OSN 8800 при

мультиплексировании до 40 длин волн представлена на рисунке 3.2.

f1

R1

TX 1

RX 1

S1

Rm1

R’

S’

Sd1

f2

R2

TX 2

ОМ/

ОА

ОА/

RX 2

S2

Rm2

ОА

MPI-S

MPI-R

OD

Sd2

fn

Rmn

Sdn

Rn

TX N

RX n

Sn

OSC

f1

RX 1

TX 1

R1

S1

Sd1

Rm1

f2

RX 2

ОA/

ОА

ОM/

TX 2

R2

MPI-R

S’

R’

MPI-S

Rm2

S2

Sd2

ОD

OA

fn

Sdn

Rmn

RX N

TX n

Rn

Sn

Лист

ФЗО.210404.001 ПЗ

24

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

Рисунок 3.2 - Структурная схема оборудования системы OptiX OSN 8800 при

использовании С - диапазона

На рисунке 3.2 приняты следующие обозначения:

TX -передающий транспондер;

RX1 - приёмный транспондер;

OM/OA

- блок оптического мультиплексирования/оптического

усиления;

OA/OD - блок предварительного оптического усиления/оптического

демультиплексирования;

OA - оптический линейный усилитель;

OSC - оптический служебный канал;

S1...Sn - эталонные точки на ОВ у выходных оптических разъёмов

(ОР) передатчиков для каналов 1...n;

Rm1...Rmn - эталонные точки на ОВ непосредственно перед входным

ОР блока оптического мультиплексирования/оптического усиления для

каналов 1...n;

MPI-S (интерфейс основного тракта в точке передатчика) - эталонная

точка на ОВ сразу за выходным ОР блока OM/OA;

S’ - эталонная точка сразу за выходным ОР линейного оптического

усилителя;

R’

- эталонная непосредственно перед входным ОР линейного

оптического усилителя;

MPI-R (интерфейс основного тракта в точке приёмника) - эталонная

точка на ОВ непосредственно перед входным ОР блока OА/OD;

Sd1...Sdn

- эталонные точки у выходных ОР блока OА/OD для

каналов 1...n;

R1...Rn - эталонные точки у входных ОР приёмников для каналов

1...n, соответственно.

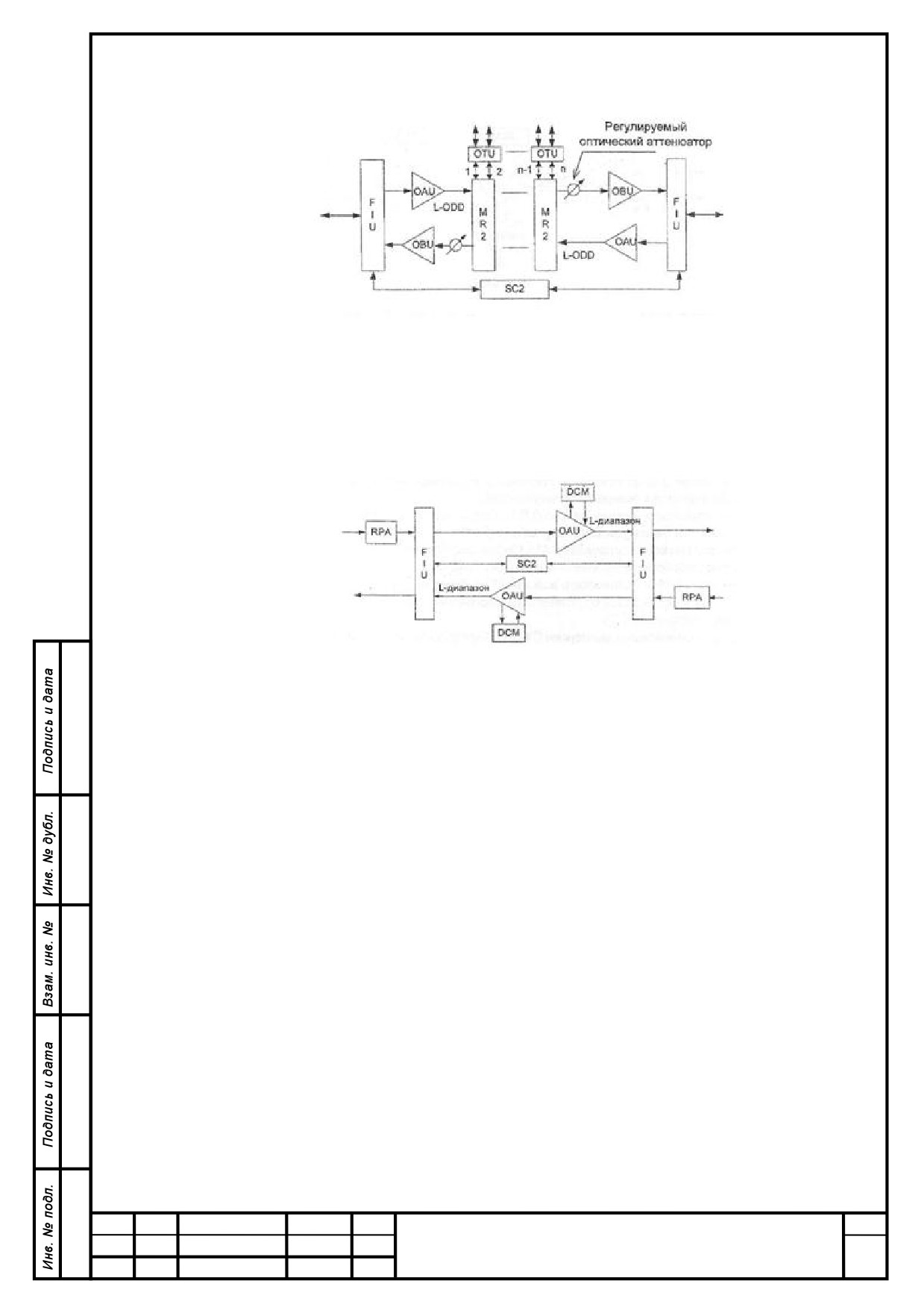

Оптический мультиплексор ввода/вывода, представленный на рисунке

3.3 используется для ввода/вывода до 16 каналов из основного тракта путем

каскадирования плат MR2 (используется как OADM и каждая плата способна

обрабатывать до 2-х каналов услуг уровня STM - 256), остальные каналы

(транзитные) претерпевая усиление проходят через станцию, выполняя

функции оптического усиления и функции ввода/вывода, может

осуществлять уравнивание мощности для вновь добавленных каналов и

других каналов в линии, с целью обеспечить уравнивание мощности разных

каналов в основном потоке. Состоит из следующих функциональных

элементов: блок оптического усиления (OAU и OBU/ OBU и OBU), блока

оптического мультиплексора с функцией вставки/выделения (MR2), блоков

компенсации дисперсии (DCM), блоков оптического транспондера (OTU),

блоков оптического интерфейса (FIU), каналов управления (SC2/TC2), блок

связи и управления (SCC).

Лист

ФЗО.210404.001 ПЗ

25

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

Рисунок 3.3 - Структурная схема OADM

Оборудование оптического линейного усилителя, представленное на

рисунке

3.4, устанавливается на усилительном пункте, применяется для

усиления слабого оптического сигнала в сети.

Рисунок 3.4 - Оптический линейный усилитель

Оборудование оптического линейного усилителя (OLA) увеличивает

расстояние передачи оптических сигналов DWDM. За счет усиления

оптического сигнала, компенсации дисперсии и передачи канала управления

данное оборудование помогает достичь магистральных сетей передачи.

Обычно используются усилители EDFA 23 дБ, 28 дБ и 33 дБ.

OLA состоит из следующих основных компонентов.

 блок оптического усилителя (OAU/OBU, Optical amplifier unit);

 блок интерфейса оптического волокна (FIU, Fiber interface unit);

 блок двунаправленного оптического контрольного канала (SC2) /

блок двунаправленного оптического контрольного канала и передачи

синхронизации (ТС2);

 модулькомпенсациидисперсии

(DCM, Dispersion compensation

module).

Система OptiX OSN 8800 сконструирована по модульному принципу.

Основные элементы системы представляют собой блоки с различными

функциями. Оборудование можно сконфигурировать путем сочетания

функциональных блоков, которые необходимы в данном конкретном случае.

Физическая структура системы OptiX OSN 8800 представляет собой полку

(подстатив), в которую вставляются платы. Полки устанавливаются в статив.

Лист

ФЗО.210404.001 ПЗ

26

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

Основным функциональным блоком системы OptiX OSN 8800 является

монтажная плата. Сочетая различные платы можно сконфигурировать

следующие виды оборудования: оптический мультиплексор ввода/вывода

(OADM), оптический терминальный мультиплексор/демультиплексор

(OTM), оптический линейный усилитель (OLA) и регенератор (REG).

Монтажные платы вставляются в подстатив. Подстатив в свою

очередь вставляется в статив. В одном стативе может разместиться до 3

подстативов. В добавление к основному оборудованию, устанавливается

вспомогательное оборудование такое как: блок электропитания, модуль

компенсации дисперсии

(DCM) и концентратор

(HUB). Стативы и

подстативы оснащены специальными методами защиты для обеспечения

EMC (электромагнитная совместимость).

Частотный план каналов 40 - канальной системы OptiX OSN 8800

приведен в таблице 3.9, все частоты выделены из С - диапазона, с частотным

разнесением 50ГГц.

Таблица 3.9 - Частотный план каналов системы OptiX OSN 8800

Стандартная опорная

Стандартная опорная

частота (ТГц)

длина волны

Интервал

50 ГГц

(нм)

196.00

1529.55

195.90

1530.33

195.80

1531.12

195.70

1531.90

195.60

1532.68

195.50

1533.47

195.40

1534.25

195.30

1535.04

195.20

1535.82

195.10

1536.61

195.00

1537.40

194.90

1538.19

194.80

1538.98

194.70

1539.77

194.60

1540.56

194.50

1541.35

194.40

1542.14

194.30

1542.94

194.20

1543.73

194.10

1544.53

194.00

1545.32

193.90

1546.12

193.80

1546.92

193.70

1547.72

Лист

ФЗО.210404.001 ПЗ

27

Изм.

Лист

№ докум.

Подпись

Дат

тольк

а

содержание      ..      1      2      3      ..
