ОАО «Сочинская ТЭС». Годовые отчёты за 2005-2007 год

Предполагаемый срок строительства 18 месяцев, окупаемости – 7,5 лет,

стоимость строительства 4,1 млрд. рублей.

Таким образом, проект строительства второй очереди Сочинской ТЭС

является  проектом  федерального  уровня,  имеет  большое  социальное  значение,
отвечает  последним  тенденциям  государственной  политики  в  области
активизации  развития  курортной  зоны  Черноморского  побережья  Краснодарского
края.

На 2007г.

запланирована

разработка

проекта

тепломагистрали

увеличенным  диаметром 500мм  с  учетом  отпуска  тепла  от  первой  и  второй
очередей  станции  до  городских  тепловых  сетей  (котельная  №14  МУП
“Сочитеплоэнерго”).  Отпуск  тепловой  энергии  позволит  достичь  проектных
экономических  показателей  работы  станции,  закрыть  часть  низкоэкономичных
муниципальных котельных, улучшить экологическую обстановку в городе-курорте.
Достигнута  договоренность  с  администрацией  города  и  получены  технические
условия на включение и работу теплофикационной установки в базовом режиме с
максимальной тепловой нагрузкой как в отопительный, так и в летний период, что
позволит отпускать потребителям города до 320 тыс.Гкал в год.

В план технического перевооружения общества на 2007г. включена

установка  дополнительного  источника  аварийного  питания  собственных  нужд
(дизельгенератор 2 МВт)  для  разворота  станции  с “0” при  аварийных  режимах  в
электрических  сетях;  реализация  мероприятий  намеченных  приказом  №603  РАО
“ЕЭС  России”  по  модернизации  систем  телемеханики  и  связи (II,III этапы),
приобретение приборов и оборудования, оргтехники.

Ведется постоянная работа по обеспечению экономической эффективности

деятельности станции в условиях НОРЭМ, изучаются изменения нормативной
базы, устанавливается необходимое программное обеспечение, проходит
обучение персонал.

Рис №14

500

532

979

160

1065

320

200

400

600

800

1000

1200

мл

кВ

тч

ты

с.

Гк

ал

2006

2007

2008

2009

2010

год

Динамика выработки тепловой и электрической энергии

Сочинской ТЭС до 2010 года

Выработка электроэнергии

Выработка тепла

10. РАЗВИТИЕ СЕТИ СВЯЗИ ОБЩЕСТВА И ИНТЕРНЕТ-

ТЕХНОЛОГИЙ

Состояние и развитие информационных технологий в сфере управления

предприятием соответствуют основным сферам деятельности персонала ОАО
«Сочинская ТЭС». Информационная система ОАО «Сочинская ТЭС»
представляет собой набор следующих подсистем:

Административно-хозяйственного управления;

−  Система электронного документооборота и контроля исполнения
−  Информационно-правовая система «Техэксперт»
−  Нормативно-справочная система «Консультант++»

Финансового управления:

−  Бухгалтерского учета;
−  Бизнес-планирования;
−  Исполнения бюджета

Учета кадров и ведение электронного табеля;

Учета исполнения и учета договоров;

Управления материально – техническим снабжением;

Учета поставок топлива и сбыта электроэнергии;

Производственно-технического управления;

Учета капитального строительства;

Учета оборудования, дефектов и ремонтов;

Учета оргтехники и оборудования АСУП и ЛВС;

Коммерческого учета энергоресурсов

Структура информационной системы соответствует организационной

структуре ОАО «Сочинская ТЭС и позволяет решать задачи управления
станцией.

В настоящее время на Сочинской ТЭС эксплуатируется достаточно

развитая локальная  вычислительная  сеть  (ЛВС),  обеспечивающая  надежный  и
скоростной  обмен  информацией, как между подразделениями   станции, так и с
предприятиями  ОАО  РАО  «ЕЭС  России» (см.  рис.17).  Единая  локальная
вычислительная  сеть  включает 101 персональный  компьютер,  в  том  числе, 2
сервера баз данных, 2 сервера сети, 1 почтовый сервер, 2 сервера процессов, 2
сервера  архивов,  Динамика  роста  количества  персональных  компьютеров  и
компьютеров в локальной сети представлена на рис. 15.

Рис № 15

100

120

2004

2005

2006

Общее кол-во
компьютеров

К-во компьютеров
в локальной сети

Локальная вычислительная сеть станции состоит из двух подсетей:

общестанционной  сети  АСУП  и  технологической  сети  АСУТП,  соединенных
мостом-маршрутизатором.  Стыковка  с  помощью  моста  обеспечивает  доступ  к
информации,  полученной  в  автоматизированной  системе  нижнего  уровня  АСУТП
и передачу ее  на АРМы верхнего уровня общестанционной  сети.

Кроме того, ЛВС связана с системой коммерческого учета энергоресурсов

(АИСКУЭ), с системой сбора и передачи информации о режимах работы
Сочинской ТЭС (ССПИ).

На станции создан и эксплуатируется компьютерный тренажер

оперативного персонала энергоблока ПГУ.

В отчетном периоде введена в эксплуатацию система учета обходов

оборудования оперативным персоналом.

В соответствии с приказами ОАО РАО «ЕЭС России» на Сочинской ТЭС:

1. Осуществлен доступ сотрудников предприятия к информационным

ресурсам  РАО  «ЕЭС  России»:  по  реформированию  электроэнергетики,  к
торговой  системе  оптового  рынка  электроэнергии  ЕЭС,  по  тендерным
торгам  и  документам  по  энергоремонту,  по  корпоративному  фонду  НТД  и
т.д.

2.  Осуществлен доступ к системе электронных торгов на бирже РТС.
3.  Используется система электронных платежей «Банк-Клиент».
4.  Используются  АРМ-ы,  разработанные    ГВЦ  РАО  «ЕЭС  России»,  для

получения ежемесячной, ежеквартальной и годовой отчетности.

Необходимые отчеты и макеты передаются электронной почтой в сеть РАО

ЕЭС.

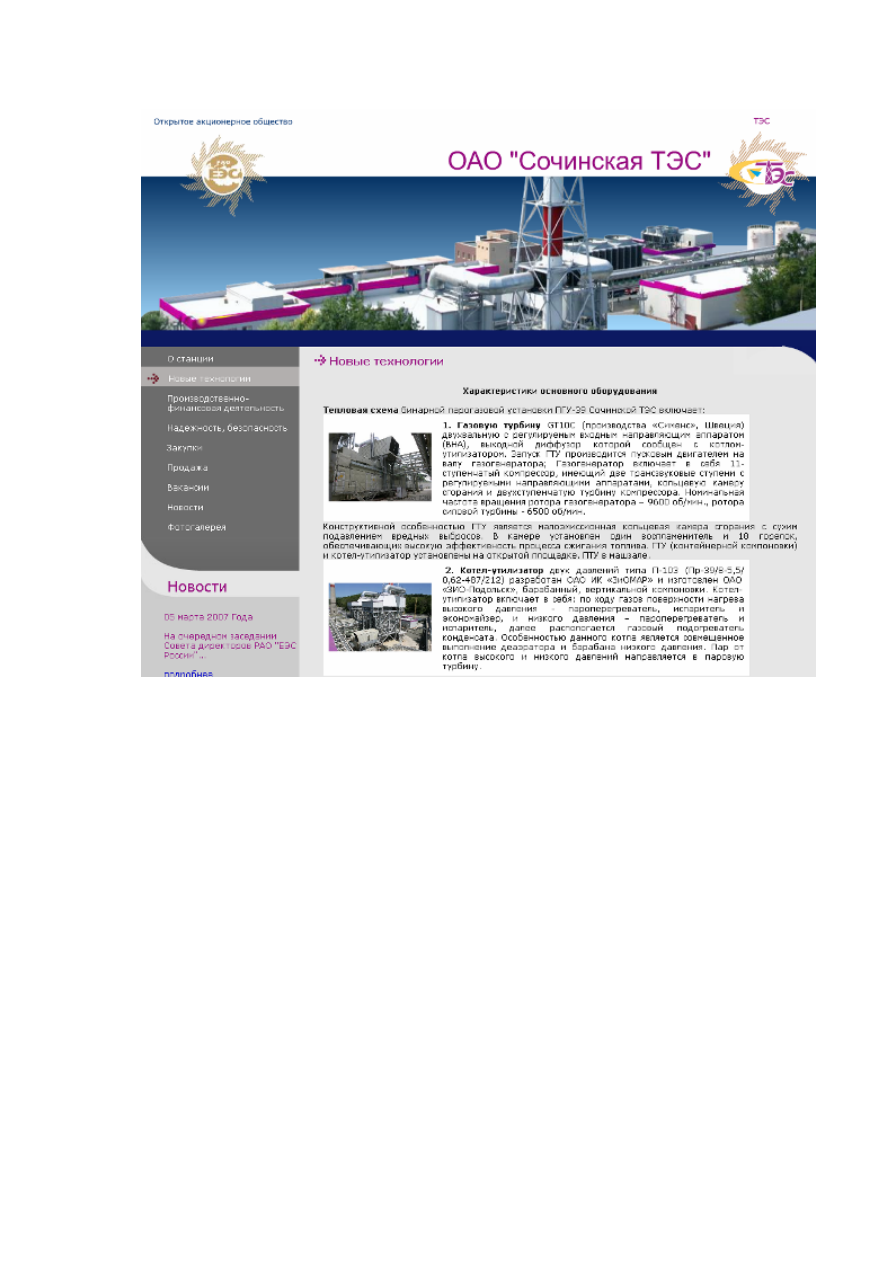

Развитие новых информационных технологий Интернет заставляет

по-новому взглянуть на вопросы автоматизации предприятия. Интернет –
технологии открыли новые возможности обмена информацией в масштабах
станции и сети РАО “ЕЭС России”. В отчетном году был создан официальный сайт
Сочинской ТЭС. (

www.tes-sochi.ru

)

В разделе «Производственно-финансовая деятельность» представлены

основные производственные и экономические показатели и информация по
строительству и техническому перевооружению.

В разделе «Новые технологии» рассматриваются характеристики основного

оборудования, эксплуатируемого на станции.

В разделе «О станции» представлена информация о руководителе и об

истории строительства Сочинской ТЭС.

В разделе «Закупки» содержится информация по открытым конкурсам,

запросам цен и предложений.

Имеются разделы «Новости», «Вакансии», «Фотогалерея», «Книга

отзывов».

В разделе «Надежность, безопасность» освещены вопросы по охране

труда, охране окружающей среды, научно-технической политике.

разделе

«Открытое

акционерное

общество»

представлена

организационная структура ОАО «Сочинская ТЭС», структура и компетенция
органов управления, информация об акционерном капитале, внутренние
документы.

Рис. № 16

Рис № 17

СТРУКТУРА ЛОКАЛЬНОЙ ВЫЧИСЛИТЕЛЬНОЙ СЕТИ

Администрация и подразделения ТЭС

Общестанционная сеть (Ethernet –оптоволокно, витая пара)

серверы

баз данных (2)

сетевые

принтеры

шлюз

серверы

сети (2)

АИСКУЭ

ССПИ

почтовый

сервер

тренажер

ПГУ-39

Сеть АСУТП станции (Ethernet – витая пара)

Сеть АСУТП нижнего уровня (Profibus)

серверы

процесса (2)

серверы архивов

(2)

инженер.

Станция

станция

ТЭП

операторские станции (6)

GPS

11. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

22 декабря 2004г. Был введен в опытно-промышленную гарантийную

эксплуатацию оборудования и сооружений I-пусковой комплекс Сочинской ТЭС
мощностью 78 МВт.

Как на этапе проектирования, так и на этапе строительства были учтены

все особенности данной местности – уделялось особое внимание сокращению
уровня воздействия предприятия на все экосферы (вода, воздух, недра).

Природоохранная деятельность ОАО «Сочинская ТЭС» организована в

соответствии  с  Российским  Законодательством,  рекомендациями  Северо-
Кавказского  Межрегионального    Управления  по  технологическому  и
экологическому  надзору  и  направлена  на  уменьшение  всех  видов  воздействия
на окружающую природную среду Южного региона России.

Сочинская теплоэлектростанция по составу подобранного оборудования

учитывает эксплуатационные требования по обеспечению качества и
соответствия экологическим стандартам окружающей природной среды.

Основной задачей природоохранной деятельности Сочинской ТЭС

является обеспечение локальной экологической безопасности за счет постоянного
производственного контроля эксплуатации оборудования, которое соответствуют
современным технико-экономическим и экологическим требованиям.

Выбор топлива также оказал не последнюю роль, как при выборе

земельного  участка,  так  и  по  уровню  антропогенного  воздействия  на  данную
местность  с  ее  уникальными  природными  условиями.  От  его  вида  и  состава
зависела  удаленность  расположения  предприятия  от  населенного  пункта.
Основным топливом принят газ, аварийным – дизельное топливо.

Динамика топливопотребления за 2004-2006гг. представлена на Рис. №18.

Рис. №18

4711

96136

112716

20000

40000

60000

80000

100000

120000

тыс.м3

2004г.

2005г.

2006г.

Динамика топливопотребления за 2004 - 2006 гг.

Рис. №19

2000

4000

6000

8000

10000

12000

тыс.куб.м

январь

март

май

июль

сентябрь

ноябрь

Фактический расход топлива (природного газа)

за 2006г.

С целью слежения за загрязнением атмосферного воздуха уходящими

газами Сочинской ТЭС еще при строительстве было уделено особое внимание.

Отслеживание концентраций в уходящих газах осуществляется средствами

АСУ  ТП,  которые  в  режиме  реального  времени  отслеживают  концентрацию
выбросов  в  атмосферу.  Средства  АСУ  ТП – Газоанализатор  КГА –8С,  который
представляет  собой  автоматический,  стационарный,  непрерывного  действия
показывающий прибор электрохимического типа. Прибор установлен на выходе из
котла-утилизатора.  Газоанализатор  КГА –8С  фиксирует  и  передает  на  блочный
щит управления данные окиси углерода, окислов азота, содержание кислорода и
температуру уходящих газов.

Данная информация обеспечивает соблюдение норм удельных выбросов и

позволяет  контролировать  их  содержание  в  уходящих  газах,  путем  обеспечения
оптимальной  технологии  сжигания  топлива.  Для  минимального  выброса
отработанных  газов  необходима  максимальная  полнота  сгорания  топлива,
которая обеспечивается при работе газового оборудования в камере сгорания.

Для уменьшения выброса токсичных веществ при работе в диапазоне

частичных нагрузок камера сгорания ГТУ GT10C имеет байпас, который позволяет
перепустить часть первичного воздуха мимо камеры сгорания. Он позволяет
поддерживать постоянную температуру факела при снижении нагрузки примерно
до 65% от номинальной, тем самым, обеспечивая низкое содержание в выхлопе
CO и NOx.

Рис. №20

Зависимость значений объемной концентрации Nox от

мощности работы блоков

100

Мощность, %

ppm

Рис. №21

Зависимость значений объемной концентрации CO от

мощности работы блоков

100

200

300

400

500

600

700

800

100

Мощность, %

ppm

Регулирование выбросов является важной составной частью мероприятий

по  обеспечению  чистоты  воздушного  бассейна.  Для  курортного  города  Сочи  это
важно,  так  как  допустимая  концентрация  загрязняющих  веществ  в  атмосферном
воздухе  здесь  ниже,  чем  ПДК  загрязняющих  веществ  в  атмосферном  воздухе
населенных пунктов.

В соответствии со статьей 22 Закона РФ №7-фз от 10.01.02г. «Об охране

окружающей  среды»  в 2005г.  на  основании  технического  задания,  подписанного
генеральным  директором  В.Л.  Головко,  ООО  фирмой  «Экоинженерсервис»  для
ОАО  «Сочинская  ТЭС»  разработан  технический  отчет  по  инвентаризации
выбросов вредных веществ в атмосферу и проект нормативов ПДВ.

В проекте ПДВ на основании фактических данных, определенных в период

опытно-промышленной эксплуатации, дана оценка предприятия как источника
загрязнения окружающей среды. Определены критерии воздействия на
окружающую среду.

Федеральной службой по надзору в сфере защиты прав потребителей и

благополучия  человека  выдано  санитарно-эпидемиологическое  заключение
№23.КК.04.000.Т.001393.12.05.  от 06.12.2005г.,  удостоверяющее  соответствие
представленных  документов  государственным  санитарно-эпидемиологическим
правилам и нормативам.

Северо-Кавказским межрегиональным управлением по технологическому и

экологическому  надзору  после  рассмотрения  технического  отчета  по
инвентаризации  выбросов  вредных  веществ  в  атмосферу  и  проекта  нормативов
ПДВ,  выдано  разрешение  №  В4/275  на  предельно  допустимый  выброс  (ПДВ)  и
временно  согласованный  выброс  загрязняющих  веществ  в  атмосферный  воздух
сроком с 01.01.2006г. по 31.12.2006г.

Анализ систематических данных АСУ-ТП выбросов в атмосферу за 2006г.,

показывает отсутствие превышения установленных нормативов ПДВ.

Рис. №22

январь

март

май

июль

сентябрь

ноябрь

NО факт

0,2

то

нны

Анализ фактических объемов выбросов оксида азота (NO) к

разрешенному ПДВ

NО факт
ПДВ

Рис. №23

тонны

январь

март

май

июль

сентябрь

ноябрь

Анализ фактических объемов выбросов диоксида азота

(NO2) к ПДВ

NО2 факт
ПДВ

Рис №24

январь

март

май

июль

сентябрь

ноябрь

то

нны

Анализ фактических объемов выбросов окиси углерода (CO) к

ПДВ

CO
ПДВ

В 2006г. произошло увеличение объемов выбросов загрязняющих

веществ в атмосферный воздух.

Рис. №25

5,244

35,858

57,378

т/год

2004г.

2005г.

2006г.

Динамика выбросов загрязняющих веществ в атмосферу в

2004-2006 гг.

Увеличение выбросов загрязняющих веществ в атмосферный воздух в 2006

году по сравнению с 2004 и 2005г. произошло в связи с тем, что:

1. В 2004г. Сочинская ТЭС была введена в эксплуатацию 22 декабря.
2. Разработан и утвержден «Технический отчет по инвентаризации источников

выбросов загрязняющих веществ в атмосферу на ОАО «Сочинская ТЭС»», где
определены все источники выбросов и утверждены нормативы ПДВ.

3. ОАО «Сочинская ТЭС» переведена в промышленную эксплуатацию (в

2005г. - опытно-промышленная эксплуатация), в связи с чем, увеличилось время
наработки оборудования и выдаваемая электрическая мощность, снизилось
число аварийных остановов и ремонтно-наладочных работ с основным и
вспомогательным оборудованием.

По согласованному ФГУ «ЦЛАТИ по Краснодарскому краю» графику

аналитического контроля за сбросом вод с территории Сочинской ТЭС»,
ежеквартально в РОСТЕХНАДЗОР представлялись отчеты по соблюдению
установленных нормативов сбросов.

Отвод сточных вод с территории Сочинской ТЭС в водный объект (ручей

Малый), согласно протоколов химанлиза, выданных химической лабораторией
Сочинской ТЭС, в 2006г. осуществлялся с соблюдение установленных
нормативов

сбросов

загрязняющих

веществ,

качество

сбросных

вод

соответствует установленным нормам.

Контроль за качеством очистки стоков осуществляется при каждом

включении  очистных  сооружений  в  работу.  Ведется  постоянный  контроль  за
степенью  очистки  загрязненных  стоков  после  каждой  ступени  очистных
сооружений.  Чтобы  недопустить  сброс  недоочищенных  стоков  в  водный  объект

предусмотрен контрольно-измерительный прибор «Флюорат – АЕ –2»,
измеряющий в реальном времени концентрацию растворенных нефтепродуктов в
очищенных сточных водах.

Рис.№26

Снижение количества сброса загрязняющих веществ после очистных

сооружений связано с уменьшение объема сточных вод, поступающих в комплекс
очистных сооружений.

Это связано с количеством осадков, выпавших в 2006г. и с уменьшением

количества дренажных вод машзала. Уменьшение количества дренажных вод
машзала произошло вследствие изменения схемы уплотнений КЭНов блоков №1
и №2.

В ручей Малый направляются стоки с водоподготовительных установок

(ВПУ).

На восполнение потерь пара и конденсата в технологическом цикле блоков

ПГУ на Сочинской ТЭС применили вместо традиционного обессоливания
обратноосмотическое

обессоливание.

Преимущества

данного

метода

обусловлены  малогабаритностью  оборудования,  простотой  его  эксплуатации,
невысокой  энергоемкостью  процесса,  отсутствием  больших  расходов  реагентов
на эксплуатацию, что  в целом приводит к минимальному расходу воды на станции
и минимальному воздействию на поверхностные воды.

Исходной водой для ВПУ (водоподготовительных установок) является

городская водопроводная вода, которая после подогрева в подогревателях сырой
воды до t=25

С, после стабилизационной обработки и фильтрации на фильтрах

тонкой очистки насосом под давлением 1,0-1,2

МПа подается на блок

обратноосмотических модулей, где разделяется на два потока: пермеат и
концентрат. Пермеат под остаточным давлением поступает в баки пермеата,
насосом подается на Н – ОН фильтры и затем – в баки запаса обессоленной воды.
Концентрат с остаточным солесодержанием направляется в ручей Малый.

В 2006г. заметно увеличение количества объема концентрата в ручей

15,25

35,98

6,86

кг.

2004г.

2005г.

2006г.

Динамика сбросов загрязняющих веществ в водный объект

после очистных сооружений (Выпуск №1)

Малый. Это связано с увлечением времени наработки оборудования в цикле
блоков ПГУ.

Рис.№27

Важным технологическим решением с целью ресурсосбережения и

оптимального  использования  водных  ресурсов  для  системы  охлаждения
конденсата  была  установка  вместо  градирни  с  капельным  орошением – сухие
вентиляторные  градирни  системы  Геллера.  Это  позволило  избежать
дополнительные  затраты  на  воду,  которая  подается  на  станцию  из  городского
водопровода

теплового

загрязнения

охлаждаемой

воды,

которое

образовывалось бы при использовании других установок.

Работа ОАО «Сочинская ТЭС» в области размещения отходов

осуществляется в соответствии с Законодательной базой РФ.

Рис. №28

16%

17,0%

68%

Высшее

Средне
специальное

Среднее

16%

17,0%

68%

Высшее

Средне
специальное

Среднее

Анализ деятельности 2005-2006гг. показывает существенную разницу

вследствие того, что в 2005г. Северо-Кавказским межрегиональным Управлением
по технологическому и экологическому надзору выдано Разрешение №26 на
проектные лимиты образования и временное размещение отходов по проектным
решениям (ТЭО) проекта строительства «Сочинская ТЭС».

В 2006г. на основании данных 2005г. - опытно-промышленной эксплуатации

ООО «ЭкоПромПроект» разработан «Проект нормативов образования отходов и
лимитов на их размещение (ПНООЛР)» для ОАО «Сочинская ТЭС».

Черноморским отделом государственного экологического надзора Северо-

Кавказского межрегионального управления по технологическому и экологическому
надзору на основании разработанного проекта выданы Лимиты №04/142С на
размещение отходов на территории предприятия и передачу другим
природопользователям сроком с 14.08.06г. по 14.08.07г.

Период промышленной эксплуатации ОАО «Сочинская ТЭС» в 2006г.

показал, что основные показатели в области охраны окружающей среды
выполняются, анализируются и усовершенствуются на основании полученных
данных аналитического контроля.

ОАО «Сочинская ТЭС» планирует решение важных задач:

Реализовать проект «Сооружение блока №3 ПГУ-80 ОАО «Сочинская

ТЭС».

Участвовать в реализации решений Киотского протокола, с возможностью

использования углеродных кредитов по результатам тендера.

ОАО «Сочинская ТЭС». Годовые отчёты за 2005-2007 год - часть 10
