OptiX OSN 3500. Интеллектуальная система оптической передачи. Техническое руководство - часть 6



38

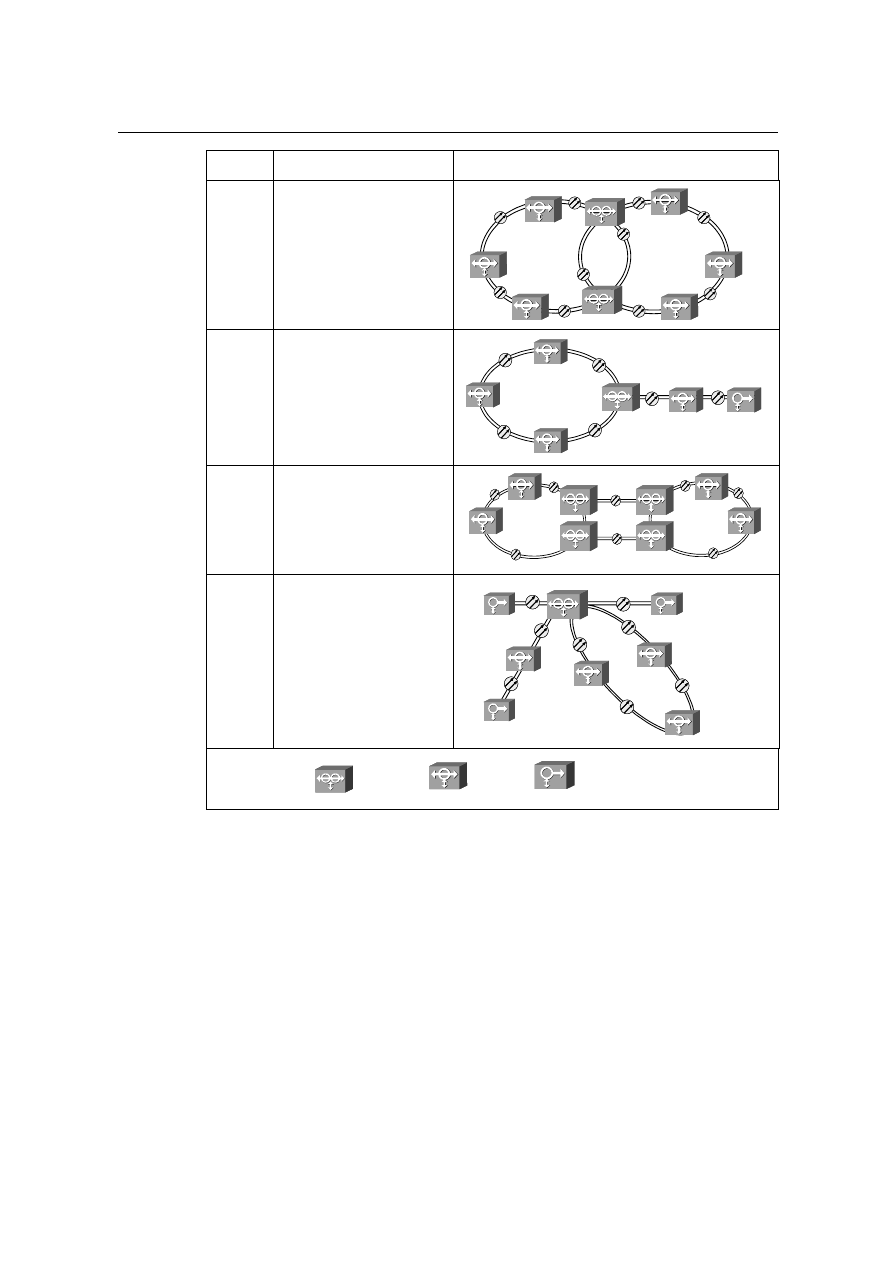

 № п/п

Способ построения сети

Топология

4

Пересекающиеся кольца



5

Кольцо с цепью



6 DNI



7

Соединение кольца с цепью

посредством концентратора



Обозначения:

MADM

ADM

TM



6.2  Применение услуги Ethernet

OptiX OSN 3500 объединяет доступ к услугам Ethernet на платформе передачи
SDH. Таким образом обеспечивается передача речи и данных.

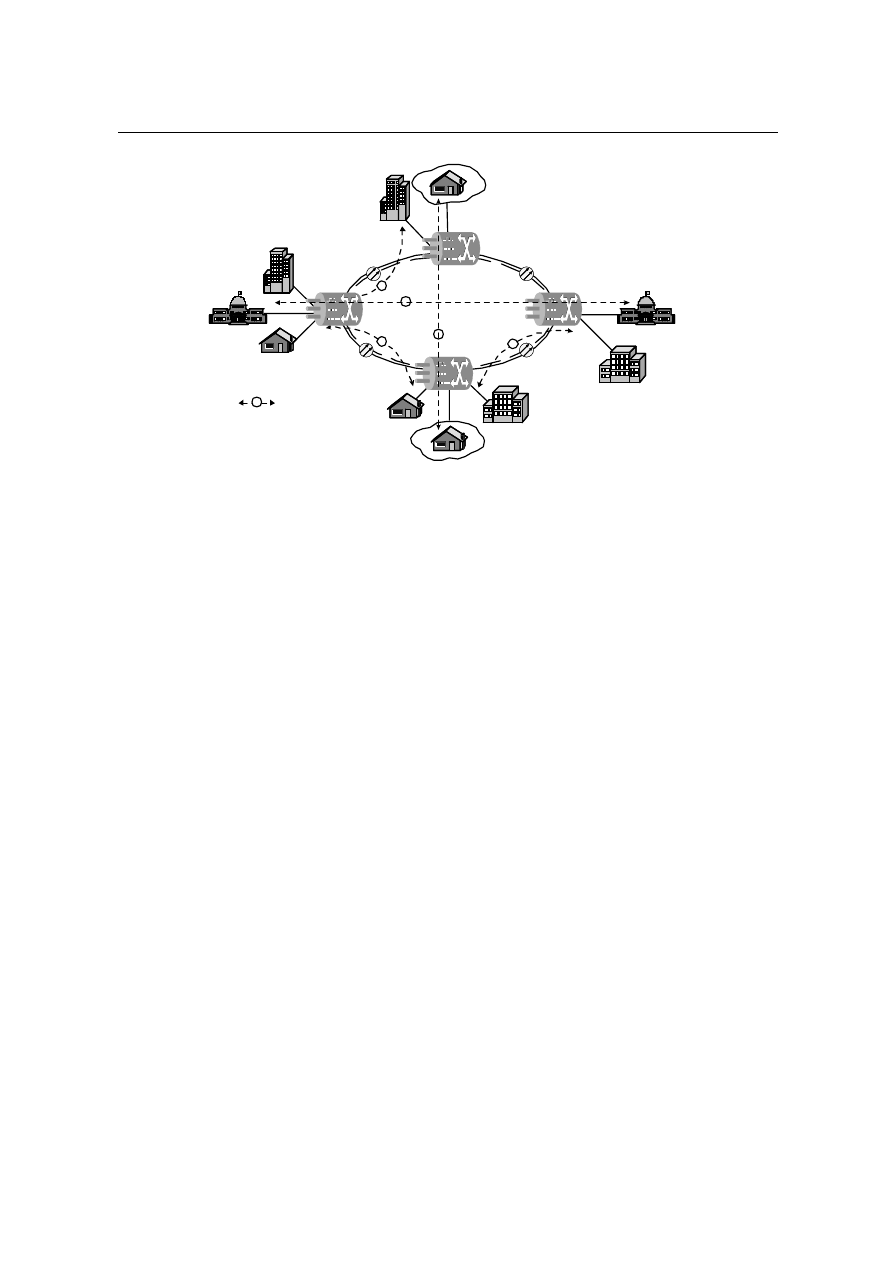

6.2.1  Прозрачная передача в режиме точка-точка

Из Рис. 6-1 видно, что услуги Ethernet различных NE передаются на узлы по со-
ответствующим  каналам VC. Защита  передачи  услуг Ethernet поддерживается
самовосстанавливающимся  кольцом SDH (SHR), что  гарантирует  надежность
работы.



39

1

3

4

5

2

VC Trunk

n

NE 4

NE 1

NE 2

NE 3

SHR



Рис. 6-1 Прозрачная передача услуг Ethernet в режиме "точка-точка" в сети топологии

кольца

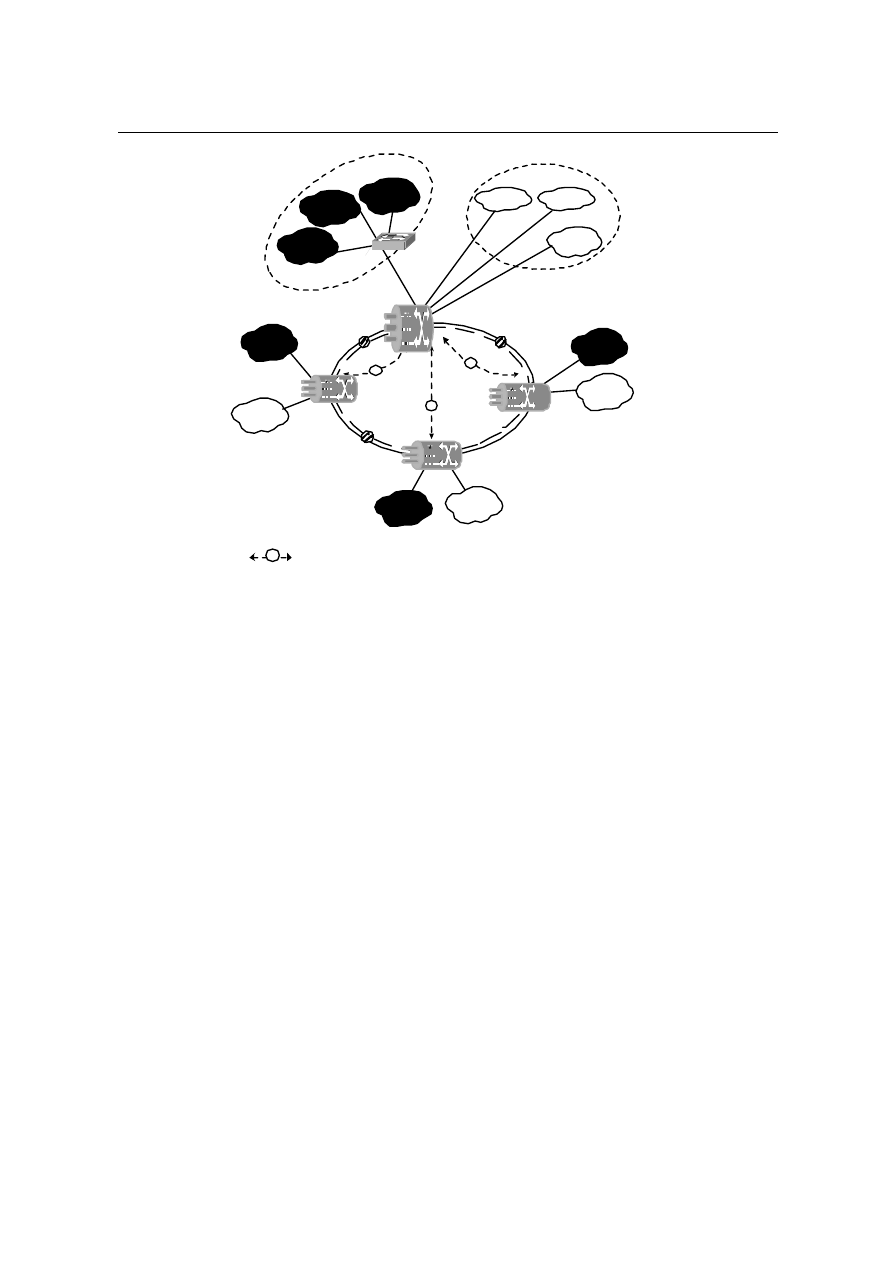

6.2.2  Конвергенция услуг

Как показано на Рис. 6-2, классификация потоков услуги Ethernet производится
по порту Ethernet и VLAN ID для различия VLAN компании A и компании B. По
результатам  классификации  назначаются  несколько,  до  восьми,  приоритетов,
соответствующих IEEE802.1P. В целях безопасности OptiX OSN 3500 обеспечи-
вает  изоляцию  услуг,  предоставляемых  разным  абонентам,  с  помощью VLAN.
VLAN 1 компании A совместно использует тракт VC VLAN 1 компании B,VLAN 2
компании A совместно использует тракт VC с VLAN 2 компании B и VLAN 3 ком-
пании A использует тракт VC совместно с VLAN 3 компанией B. Все услуги ком-
пании А объединены на сетевом элементе 1 и выводятся с интерфейса FE/GE
сетевого элемента 1. Затем они передаются на коммутатор локальной сети для
последующей обработки.



40



Главный офис

компании В

VLAN 1



VLAN 2

VLAN 3

Филиал

Филиал

VLAN 2

VLAN 3

VLAN 1

VLAN 2

VLAN 3

VLAN 1

1

3

2

VC Trunk



n

SHR

NE 1

NE 2



NE 3

NE 4

VLAN 1



VLAN 2



VLAN 3

Главный офис

компании А

Филиал



Рис. 6-2 Конвергенция услуг Ethernet

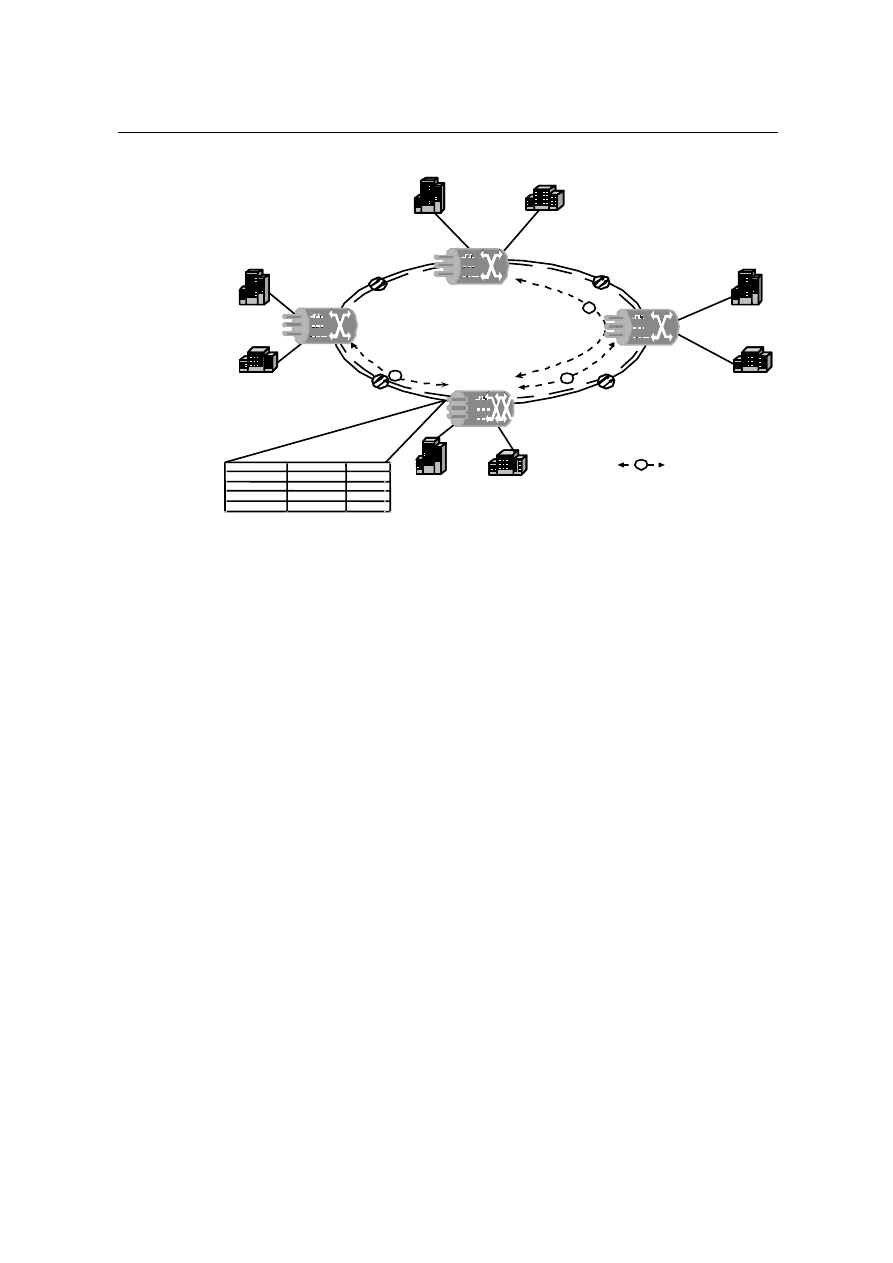

6.2.3  Коммутация услуг Ethernet уровня L2

OptiX OSN 3500 поддерживает коммутацию данных Ethernet уровня L2, которые
передаются согласно МАС-адресам. Как показано на Рис. 6-3, LAN компаний А и
В, соединяются с четырьмя NE. Услуга Ethernet передается между NE не в фик-
сированном режиме "точка-точка". Например, абонент компании А, соединенный
с NE3, намерен  связаться  с  абонентами  компании  А,  соединенными  с  тремя
другими NE. Поток услуги неопределенный. Функция коммутации услуг Ethernet
уровня L2, обеспечиваемая оборудованием OptiX OSN 3500, может применяться
для решения подобной задачи. Например, при выполнении настроек NE3 созда-
ется таблица передачи МАС-адресов в системе. Система периодически выпол-
няет обновление этой таблицы. Данные компаний А и В, относящиеся к сетево-
му элементу NE3, будут передаваться по разным трактам VC. Эти тракты выби-
раются согласно Табл. МАС-адресов. Таким образом, упрощается конфигурация
системы, полоса пропускания используется намного эффективнее. Техническое
обслуживание и эксплуатация также упрощаются.



41



Компания В

NE1

MAC Address



Destination



VC-Trunk

MAC 1

NE1



①

MAC 2

NE4



②

MAC 3

NE2



③

…

…

…

NE2

NE3

NE4

1

2

3

SHR

n



VC Trunk

Компания В

Компания В

Компания А

Компания А

Компания А

Компания А

Компания В



Рис. 6-3 Коммутация услуг Ethernet уровня L2

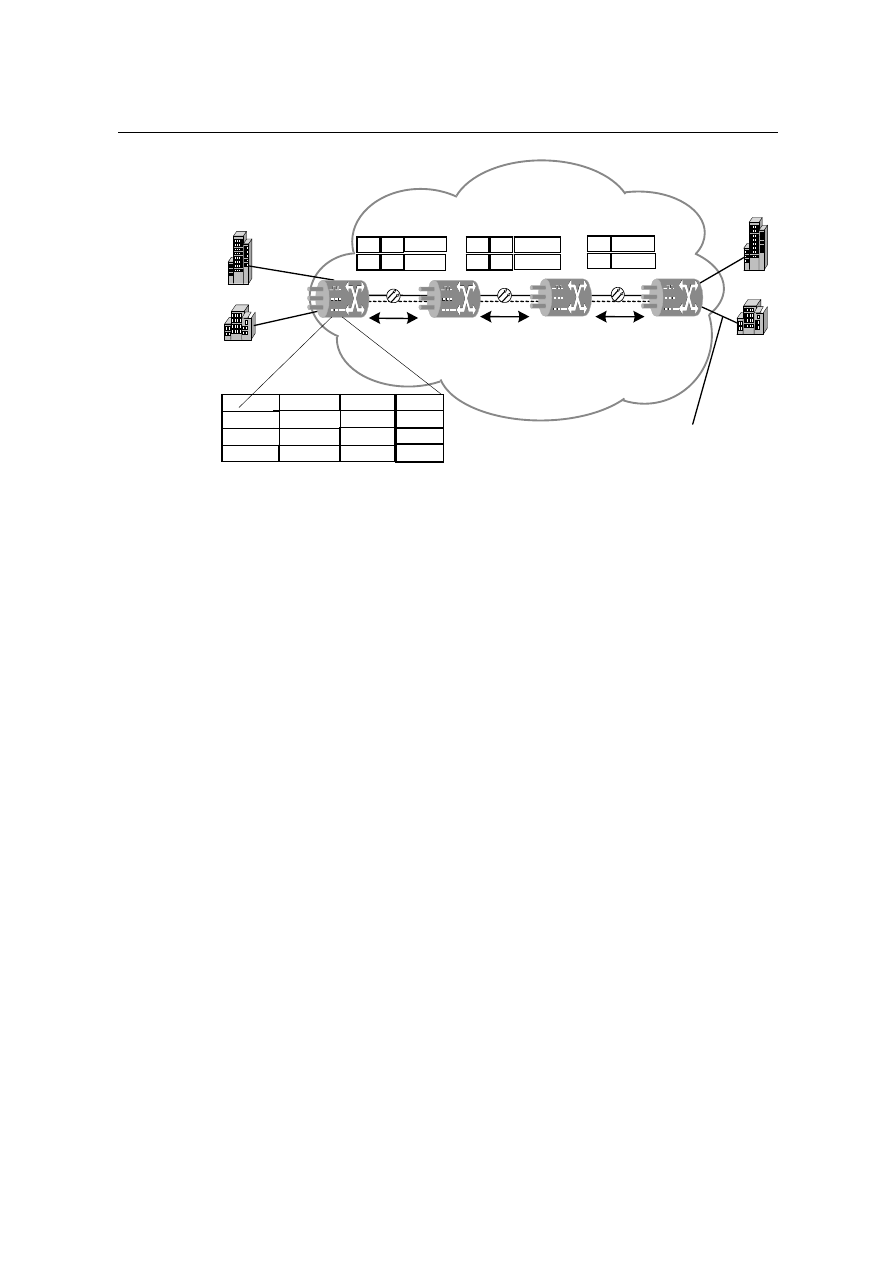

6.2.4  Услуга EVPL

Для обеспечения многопротокольной коммутации на основе меток (MPLS), под-
держки VPN уровня L2 и услуги EVPL, оборудование OptiX OSN 3500 использует
режим Martini. Услуга EVPL обеспечивает соединение "точка-точка" и реализует
конвергенцию услуг абонентов. Как показано на Рис. 6-4

,

система осуществляет

поиск  таблицы ID Port+Vlan для  внешних  меток (Tunnel) и  внутренних  меток
(VC), добавляет их в кадры Ethernet для доступа. Передача данных по сети ос-
нована  на  внешней  метке,  которая  сбрасывается  на  маршрутизаторах  провай-
дера (P) в последний интервал связи. Затем данные передаются на оборудова-
ние  провайдера (PE), которое  обеспечивает  их  передачу  на  соответствующие
порты,  ориентируясь  по  внутренней  метке. OptiX OSN 3500 интегрирует  функ-
цию оборудования провайдера и оборудования стороны провайдера.



42



Компания А

Corp B



Corp A

Компания А

P



E1



PE2



P

P

Порт A



Порт B



Порт A

Порт B

Метка канала



Метка VC

Данные

Компания

60



10

...

Компания А

70



20

...

Компания В

...



...

...

...

60

10 Данные

70

20 Данные

65

10 Данные

75

20

Данные

10 Данные



20 Данные



Коммутация по

метке канала

Отбрасывание

метки канала

Передаваемые кадры

PE2 по метке VC

L2 MPLS состоящая из

OptiX OSN 3500

Компания В

Компания В

Коммутация по

метке канала



Рис. 6-4 Применение услуги EVPL

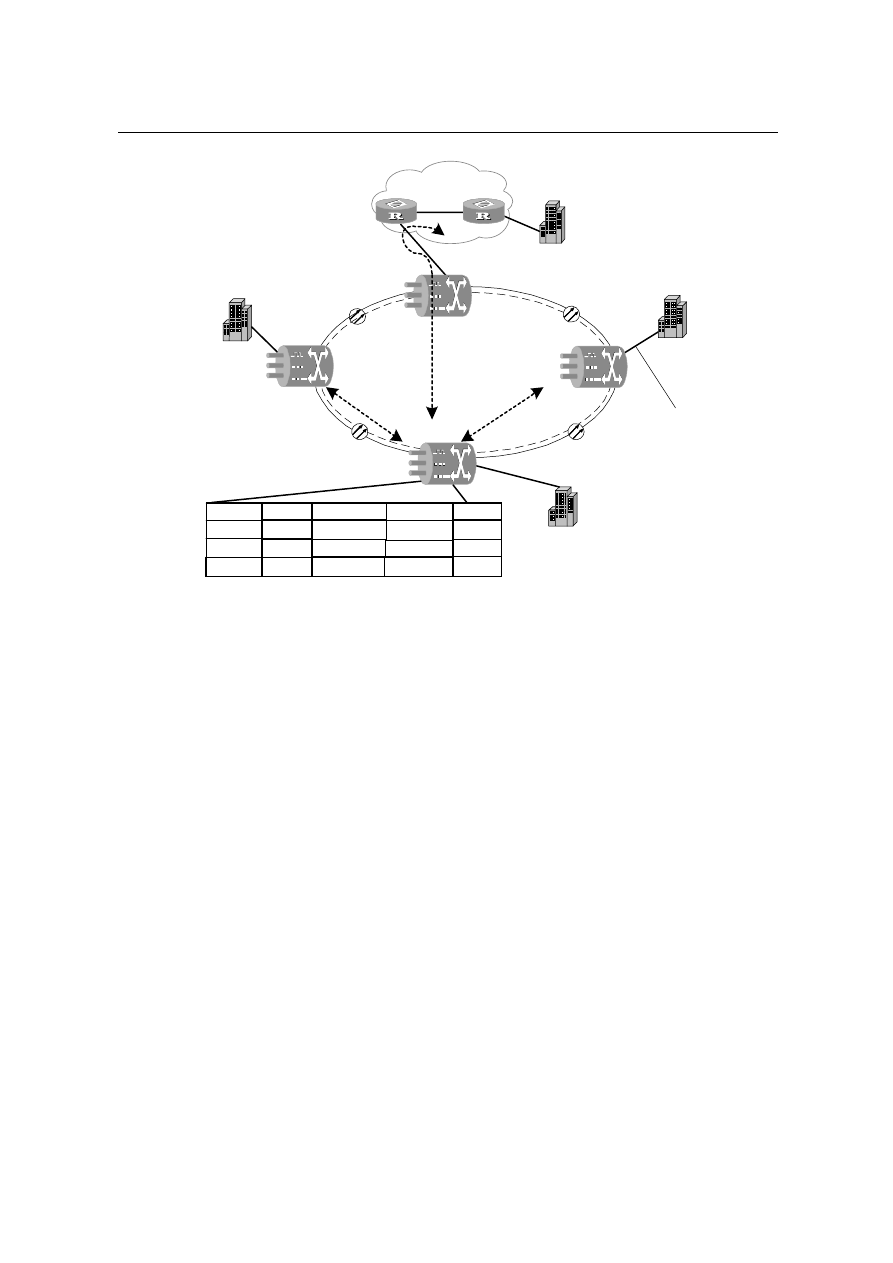

6.2.5  Услуги EVPLAN

OptiX OSN 3500 использует формат инкапсуляции Martini MPLS Layer 2 VPN для
поддержки  услуги  виртуальной  частной  линии LAN Ethernet (EVPLAN). Услуга
EVPLAN  обеспечивает  многоточечное  соединение  абонентов.  Абоненты  рас-
сматривают сеть EVPLAN как большую сеть VLAN, где происходит конвергенция
услуг. Как показано на Рис. 6-5, когда кадр Ethernet (с адресом источника MAC H
и адресом назначения MAC A, B или C) попадает на периферийное оборудова-
ние, система проверяет таблицу уровня Layer 2 и прикрепляет внешнюю метку
VC Label к кадру. Затем кадр передаётся в соответствующий туннель, где к нему
прикрепляется внешняя метка (метка туннеля). Таким образом, разные LSP при-
сваиваются различным адресам. Кадр Ethernet отделяется от метки туннеля, ко-
гда  он  покидает  оборудование  Р,  затем  передаётся  на  оборудование  РЕ,  где
метка VC сбрасывается.  После  этого  кадр Ethernet передаётся  на  соответст-
вующий порт согласно таблице передачи MAC-адресов уровня L2.



43



P

Филиал В

PE



PE

PE

Адрес MAC C

Адрес MAC A

Адрес MAC B

Адрес MAC H

Приемник

Метка VC

Метка канала

MAC A



10

1



MAC B



10

2



MAC C



10

3



Источник



MAC H



MAC H



MAC H



LSP

LSP1

LSP2

LSP3

MPLS Core

LSP1

LSP2

LSP3

P

PE

Порт посредством

таблицы маршрутов

уровня L2

Филиал C

Филиал A



Рис. 6-5 Применение услуг EVPLAN

6.3  Применение отказоустойчивого кольца пакетной

передачи

Отказоустойчивое  кольцо  пакетной  передачи  отвечает  требованиям  по  обеспе-
чению различных провайдеров услуг городских сетей. Эта технология примени-
ма там, где требуется выполнить передачу данных по оптоволоконному кольцу.

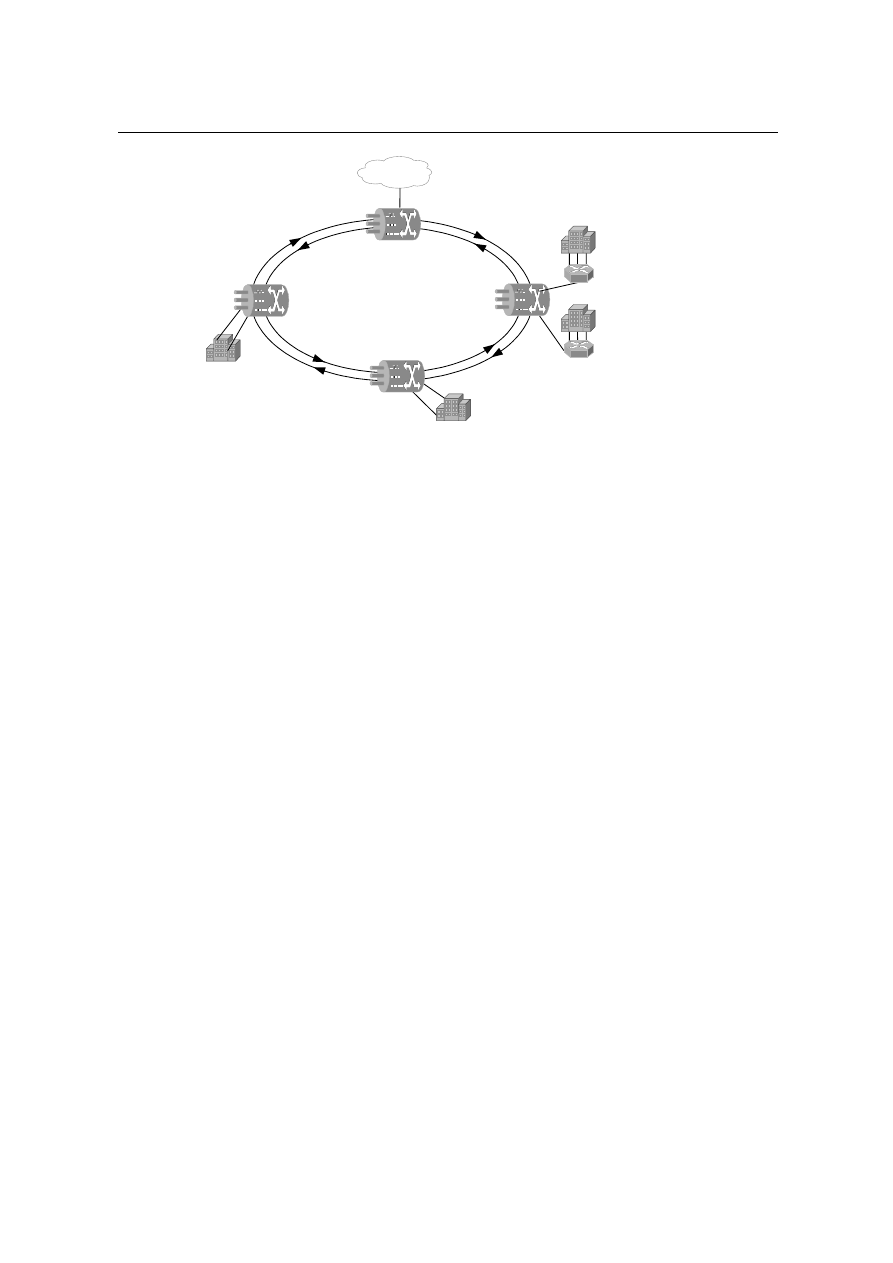

На Рис. 6-6 приведен пример сведения и доступа к данным в городской сети при
помощи протокола RPR.



44



Отказоустойчивое

кольцо STM-16

OptiX OSN 3500

Интернет

GE

GE

GE

GE

FE

FE



FE





Рис. 6-6 Сведение и доступ к данным в городской сети на основе использования

протокола RPR

Это решение обладает несколькими отличительными характеристиками:

•

Каждый  узел  обеспечивает  полосу  частот  согласно  требованиям  вво-
да/вывода услуг;

•

Обеспечивается полная защита услуг передачи данных, со временем пе-
реключения менее 50 мс;

•

Поддерживается протокол равнодоступности.

6.4  Применение услуг ATM

OptiX OSN поддерживает услуги CBR, rt-VBR, nrt-VBR и UBR:

•

Услуга CBR объединяет услуги передачи речи, видеоизображения на по-
стоянной  битовой  скорости,  услугу  эмуляции  каналов,  которые  требуют
соответствующей полосы пропускания и задержки;

•

Услуга rt-VBR включает различные аудио и видео услуги;

•

Услуга nrt-VBR используется при передаче данных;

•

Услуга UBR используется при эмуляции LAN и при передаче файлов.

Для услуг rt-VBR, nrt-VBR и UBR характерно динамическое изменение трафика.

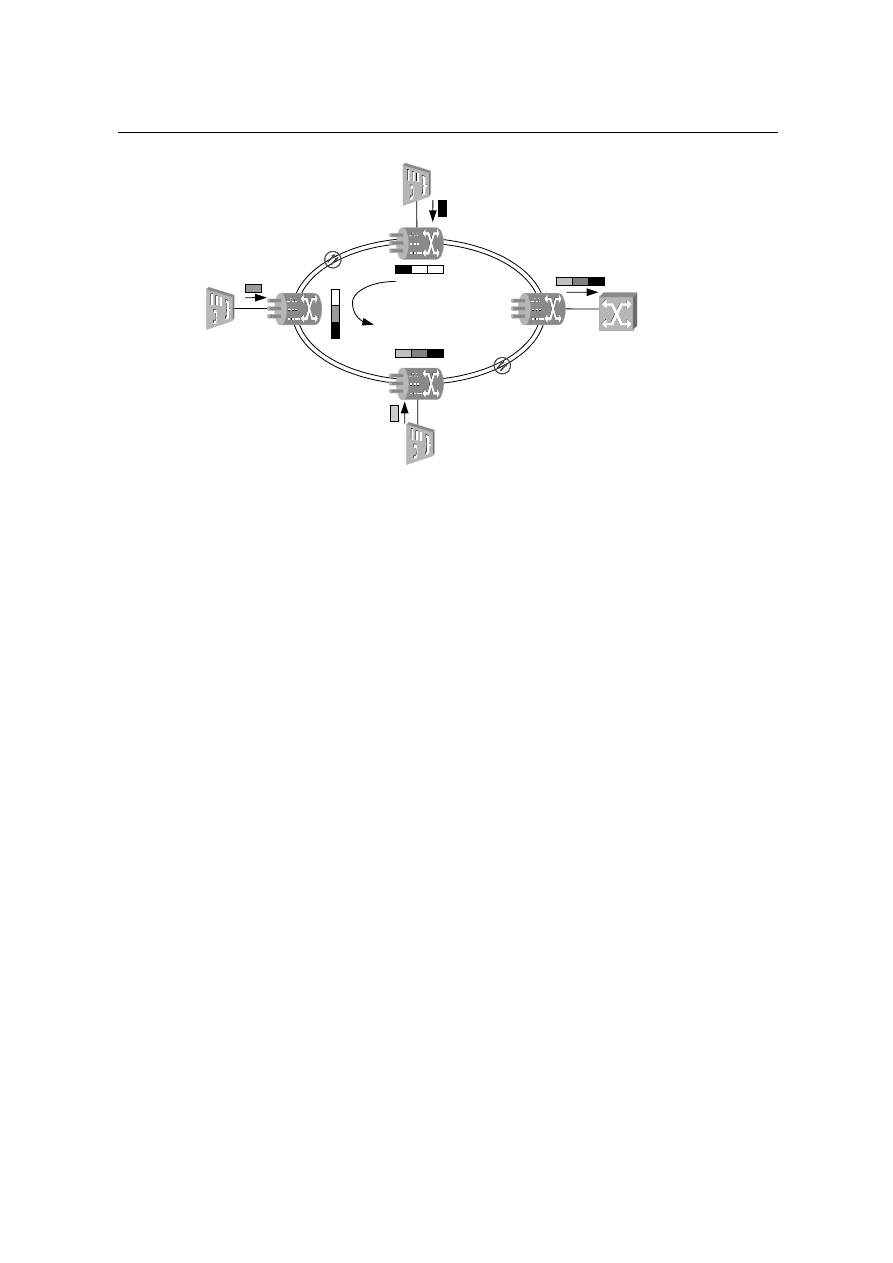

КольцоVP  на  базе OptiX OSN 3500 применяется  для  статистического  мультип-
лексирования услуг АТМ в кольце. Пример кольца ATM VP приведен на Рис. 6-7.



45



Кольцо ATM VP

Коммутатор ATM

DSLAM

Трафик

OptiX OSN 3500





Рис. 6-7 Применение кольца VP для услуг ATM
