обслуживание



46

Глава 7   Эксплуатация и техническое

обслуживание

В  этой  главе  рассматриваются  особенности  эксплуатации,  технического  обслу-
живания и сетевого управления оборудованием OptiX OSN 3500, включая:

•

Эксплуатацию и техобслуживание;

•

Управление.

7.1  Эксплуатация и техническое обслуживание

OptiX OSN 3500 представляет  собой  статив  с  определённым  набором  плат  и
функций,  соответсвующих  потребностям  заказчика  для  работы,  техобслужива-
ния  и  администрирования  оборудования.  Предусмотрены  следующие  возмож-
ности техобслуживания оборудования:

•

На  плате SCC генерируются  звуковые  и  визуальные  сигналы,  напоми-
нающие обслуживающему персоналу о необходимости принятия соответ-
ствующих  действий.  Обеспечиваются  следующие  мощные  функции  тех-
нического обслуживания;

•

OptiX OSN 3500 предоставляет 16 входящих  интерфейсов  двоичных  ве-
личин и 4 исходящих интерфейса двоичных величин. Также имеются 4 ин-
терфейса  исходящей  передачи  аварийных  сообщений,  интерфейсы  кас-
кадной передачи аварийных сообщений, облегчающие управление и экс-
плуатацию оборудования;

•

На  всех  платах  имеются  аварийные  индикаторы  и  индикаторы  рабочего
состояния, помогающие администраторам выявить и устранить неисправ-
ность в кратчайшие сроки;

•

OptiX OSN 3500 обеспечивает  функцию ALS одномодового  оптического
интерфейса  блока  оптических  интерфейсов SDH и  блока  интерфейсов
Ethernet;

•

OptiX OSN 3500 обладает  функцией  автоматического  определения  опти-
ческой мощности оптических интерфейсов SDH и Ethernet;

•

Для  плат  оптических  интерфейсов  применяется  сменный  оптический  мо-
дуль.  Персонал  может  выбирать  между  одномодовым  и  многомодовым
оптическими  модулями,  что  также  облегчает  процедуру  технического  об-
служивания;

•

Для обеспечения каналов связи между обслуживающим персоналом раз-
личных станций имеется служебная телефония;

обслуживание



47

•

Данные  рабочего  и  аварийного  состояний  оборудования OptiX OSN 3500
динамически отображаются системой сетевого управления;

•

Обеспечивается  модернизация  программного  обеспечения  плат  и  про-
граммного  обеспечения NE без  прерывания  услуг.  Программное  обеспе-
чение плат и программируемых вентильных матриц (FPGA) поддерживает
удалённую загрузку, функцию предотвращения ошибочной загрузки и не-
прерывной передачи данных при прерывании;

•

Функция удалённого технического обслуживания позволяет техническому
персоналу  удаленно  обслуживать  оборудование OptiX OSN 3500 через
PSTN (ТфОП);

•

Плата  обработки PDH обеспечивает  функцию  тестирования  методом
псевдослучайных кодов для выявления битовых ошибок.

7.2  Управление оборудованием

Управление OptiX OSN 3500 осуществляется  при  помощи  системы  сетевого
управления  (далее NM), с  помощью  программы iManager. Посредством  интер-
фейса Qx или интерфейса "человек-машина" через NMS осуществляется управ-
ление, техническое обслуживание и тестирование всей системы передачи (тес-
тирование ошибок, конфигурации и т.д.). NM обеспечивает улучшение качества
услуг, позволяет снизить затраты на техническое обслуживание, гарантирует ра-
циональное использование ресурсов сети.



48

Глава 8   Оборудование

В  этой  главе  рассматривается  структура  оборудования OptiX OSN 3500, вклю-
чая:

•

Внешний вид и параметры статива;

•

Структуру подстатива.

8.1  Статив

Оборудование OptiX OSN 3500 может  быть  смонтировано  в  стативе  ETSI. В
Табл. 8-1 приведены технические параметры статива ETSI. На Рис. 8-1 приведен
внешний вид статива ETSI.

Табл. 8-1 Технические параметры статива ETSI

Габариты (ШхГхВ) (мм)

Вес (кг)

Число конфигурируемых подстативов

600x300x2000 60

1

600x600x2000 64

2

600x300x2200 70,4

2

600x600x2200 101

4

600x300x2600 80

2

600x600x2600 112,3

4






49

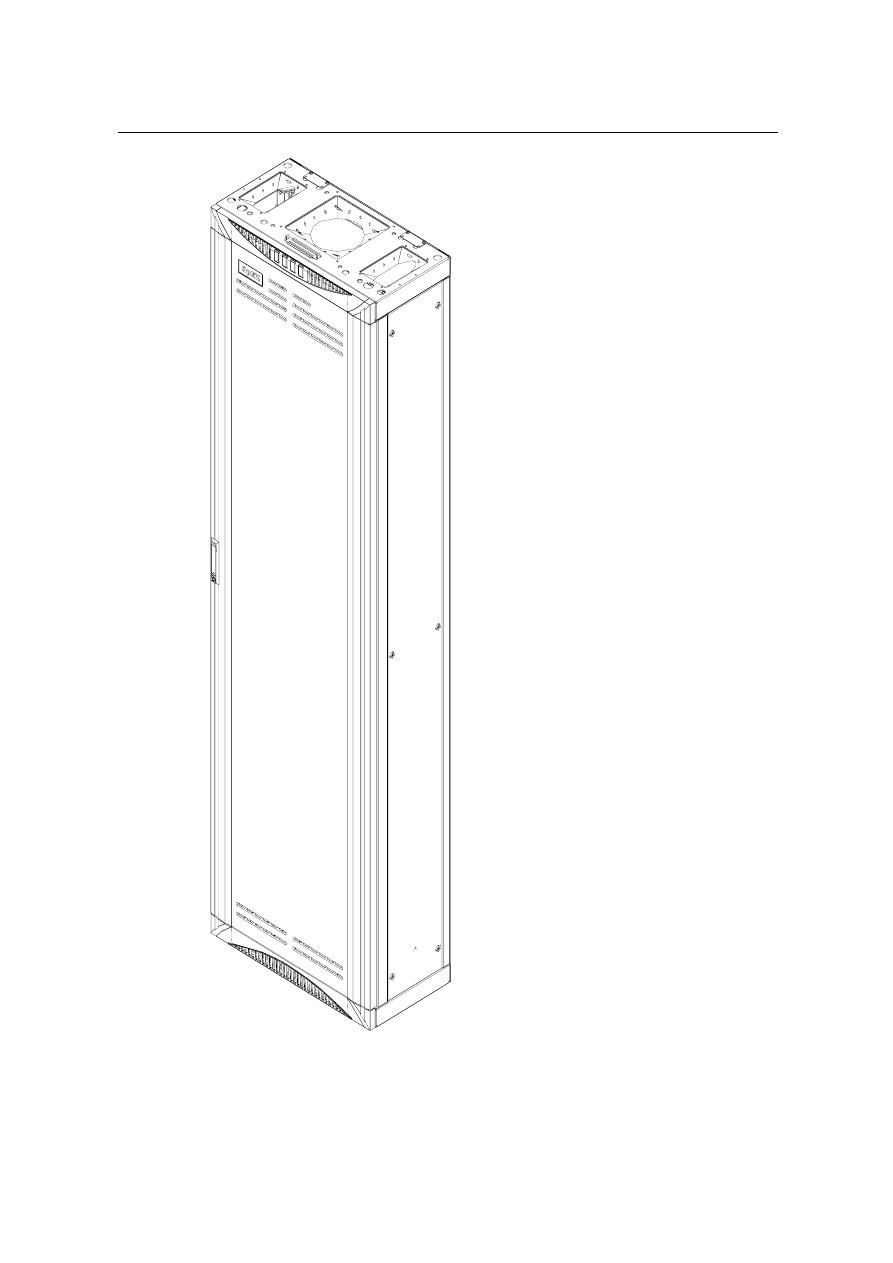

Рис. 8-1 Внешний вид статива ETSI





50

8.2  Подстатив

Габариты  подстатива OptiX OSN 3500 (ВхШхГ): 722х497х295  мм.  Вес  пустого
подстатива  равен 23 кг.  Оборудование OptiX OSN 3500 имеет  двухуровневый
подстатив,  состоящий  из  зон  плат  интерфейсов,  блока  вентиляции,  устанавли-
ваемых плат, зоны прокладки оптических кабелей.

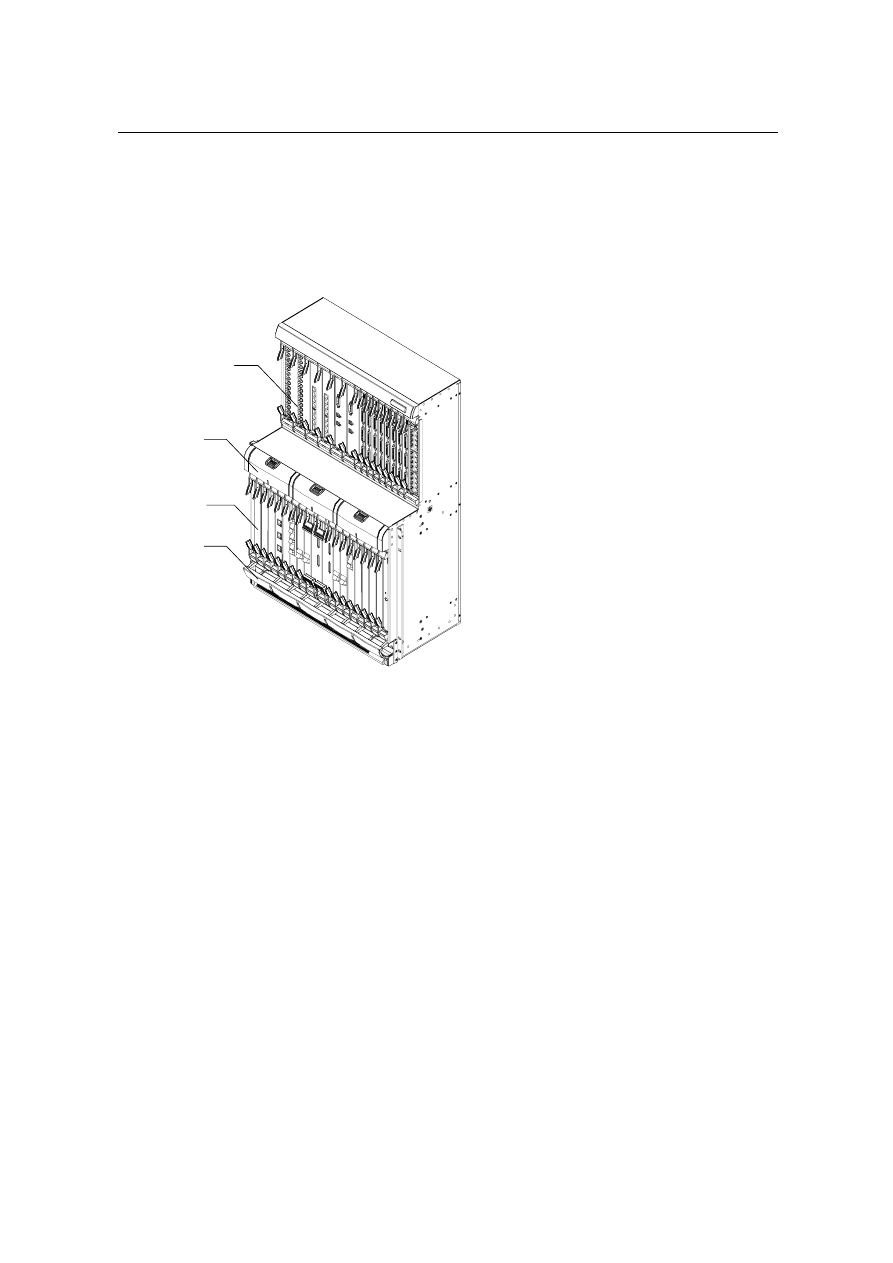

1

2

3

4



1 - Зона плат интерфейсов

2 - Зона блока вентиляции

3 - Зона устанавливаемых плат

4 - Зона прокладки оптических кабелей

Рис. 8-2 Конструкция подстатива OptiX OSN 3500



Интеллектуальня система оптической передачи
OptiX OSN 3500
Техническое руководство – Описание системы

Глава 9  Технические характериcтики



51

Глава 9   Технические характериcтики

Для удобства поиска требуемой информации, а данной главе собраны техниче-
ские характеристики OptiX OSN 3500, размещенные по следующим разделам:

•

Типы интерфейсов;

•

Характеристики оптических интерфейсов;

•

Характеристики электрических интерфейсов;

•

Характеристики генератора тактовой частоты;

•

Характеристики передачи;

•

Потребляемая мощность плат;

•

Электромагнитная совместимость;

•

Окружающие условия;

•

Требования к окружающей среде.

9.1  Типы интерфейсов

В Табл. 9-1 приведены типы интерфейсов оборудования OptiX OSN 3500.

Табл. 9-1 Типы интерфейсов

Тип интерфейса

Скорость и характеристики

Интерфейс Ethernet

10/100BASE-TX, 1000BASE-SX, 1000BASE-LX

Интерфейс ATM

155520 кбит/с, 622080 кбит/с

Электрические интерфейсы PDH/SDH

1544  кбит/с, 2048 кбит/с, 34368 кбит/с,

44736 кбит/с, 139264 кбит/с, 155520 кбит/с

Оптический интерфейс SDH

155520  кбит/с, 622080 кбит/с, 2488320 кбит/с,

9953280 кбит/с

Интерфейс синхронизации

2048 кбит/с, 2048 кГц

Интерфейс аварийных сообщений 16

интерфейсов

входящей

аварийной

сигнализации, 4 интерфейса  исходящей

аварийной

сигнализации,

каскадный

интерфейс  входящей/исходящей  передачи,

интерфейс аварийных индикаторов статива

Дополнительный интерфейс

Административный  интерфейс,  интерфейс
служебных  линий,  интерфейс  передачи

данных



Интеллектуальня система оптической передачи
OptiX OSN 3500
Техническое руководство – Описание системы

Глава 9  Технические характериcтики



52

9.2  Оптические интерфейсы

9.2.1  Оптические интерфейсы SDH

В Табл. 9-2 приведены характеристики оптических интерфейсов STM-1 оборудо-
вания OptiX OSN 3500.

Табл. 9-2 Характеристики оптических интерфейсов STM-1

Номинальная

скорость передачи



155520 кбит/с

Код классификации   I-1  S-1.1 L-1.1 L-1.2 Ve-1.2

Рабочая  длина  вол-

ны (нм)

1310 1310 1310 1550 1550

Источник

LED MLM SLM SLM SLM

Передача в пункт S

Оптический  канал
между  пунктов S и

R

Прием в пункте R

Соответст-
вует  стан-

дарту G.957

Соответст-
вует  стан-

дарту G.957

Соответст-
вует  стан-

дарту G.957

Соответст-
вует  стан-

дарту G.957

Обратитесь
к G.957 (см.

Примеча-

ние)

Примечание:  сформулировано  на  основе  базовых  правил,  выполняется  на-
стройка и оптимизация.
В Табл. 9-3 приведены характеристики оптических интерфейсов STM-4 оборудо-
вания OptiX OSN 3500.

Табл. 9-3 Характеристики оптических интерфейсов STM-4

Номинальная

скорость передачи



622080 кбит/с

Код классификации

I-4 S-4.1

L-4.1

L-4.2

Ve-4.2

Рабочая  длина  вол-

ны (нм)

1310 1310  1310 1550 1550

Источник

LED/MLM MLM

MLM/SLM SLM

SLM

Передача в пункт S

Оптический  канал

между пунктами S и

R

Приём в пункте R

В  соответ-
ствии

с

G.957c

В  соответ-
ствии

с

G.957

В  соответ-
ствии

с

G.957

В  соответ-
ствии

с

G.957

Обратитесь
к G.957 (см.

Примеча-

ние)

Примечание:  сформулировано  на  основе  базовых  правил,  выполняется
настройка и оптимизация отдельных параметров.
В Табл. 9-4 приведены характеристики оптических интерфейсов STM-16 обору-

Интеллектуальня система оптической передачи
OptiX OSN 3500
Техническое руководство – Описание системы

Глава 9  Технические характериcтики



53

дования OptiX OSN 3500.

Табл. 9-4 Характеристики оптических интерфейсов STM-16

Номинальная

скорость

передачи

2488320 кбит/с

Код

класси-

фикации

I-16 S-16.1

L-16.1 L-16.2

L-16.2Je V-16.2Je U-16.2Je Цветовой

оптический

интерфейс

Рабочая  дли-

на волны (нм)

1310 1310 1310  1550 1550  1550  1550  Фиксиро-

ванная

длина  вол-

ны

Источник

MLM SLM SLM SLM SLM  SLM  SLM SLM

Передача

в

пункт S

Оптический
канал  между

пунктами S и

R

Прием  в  пунк-

те R

В  соот-
ветст-

вии  с

G.957

В  соот-
ветст-

вии

с

G.957

В  соот-
ветствии

с G.957

В  соот-
ветст-

вии  с

G.957

Смотрите
G.957

(Приме-

чание)

Смотри-
те G.957

(Приме-

чание)

Смотри-
те G.957

(Приме-

чание)

Смотрите
G.692

и

G.691

(Примеча-

ние)

Примечание:  Сформулировано  на  основе  базовых  правил,  выполняется
настройка и оптимизация отдельных параметров.
В Табл. 9-5 приведены характеристики оптических интерфейсов STM-64 обору-
дования OptiX OSN 3500.

Табл. 9-5 Характеристики оптических интерфейсов STM-64

Номинальная

скорость

передачи

9953280 кбит/с

Код класси-

фикации

I-64.1  S-64.2b L-64.2b Le-64.2 Ls-64.2 V-64.2b Цветовой

оптический

интерфейс



Рабочая дли-

на волны (нм)

1310 1550 1550 1550 1550 1550 Фиксиро-

ванная

длина  вол-

ны



Тип

источника

SLM SLM SLM SLM SLM SLM SLM
