OptiX OSN 3500. Интеллектуальная система оптической передачи. Техническое руководство - часть 4

Табл. 3-4 Соответствие между слотами, платами интерфейсов и платами обработки

Слоты для плат

обработки

Слоты для плат

интерфейсов

Слоты для плат

обработки

Слоты для плат

интерфейсов

Слот 2

Слоты 19 или 20

Слот 3

Слоты 21 или 22

Слот 4

Слоты 23 или 24

Слот 5

Слоты 25 или 26

Слот 13

Слоты 29 или 30

Слот 14

Слоты 31 или 32

Слот 15

Слоты 33 или 34

Слот 16

Слоты 35 или 36

Глава 4 Интеллектуальные характеристики

В помощь заказчику в данной главе приводится описание интеллектуальных ха-
рактеристик и примеры применения оборудования OptiX OSN 3500.

4.1 Интеллектуальные характеристики

Примечаниe:

Программное обеспечение для оборудования OptiX OSN 3500 приобретается и
устанавливается дополнительно.

Оборудование OptiX OSN 3500 имеет  отдельную  систему  интеллектуального
программного обеспечения, обладающую гибкостью и удобством в плане дина-
мического  назначения  полосы  пропускания,  интеллектуального  определения
маршрута  и  конфигурации  услуг.  С  помощью  этой  системы  эффективность  ис-
пользования полосы пропускания увеличивается. OptiX OSN 3500:

•

Поддерживает соглашения об уровне услуг (SLA);

•

Поддерживает автоматическую конфигурацию режима сквозной передачи
услуг;

•

Поддерживает управление трафиком для обеспечения баланса нагрузки
трафика сети и гарантии доступности полосы пропускания;

•

Обеспечивает смешанные распределенные режимы защиты посредством
повторной маршрутизации в режиме реального времени или предвари-
тельно сконфигурированного маршрута;

•

Обеспечивает защиту линии связи и сквозной передачи услуг, масштаби-
руемость сети.

4.2 Запрос интеллектуальной услуги

Оптическая сеть образуется из интегрированной сети, обеспечивающей пути
передачи только для сети услуг. Интеллектуальные функции системы предос-
тавляют абонентам высококачественные приложения и услуги широкополосной
передачи; выделенные и полностью оплаченные полосы частот, проектирование
трафика, управление полосой пропускания, SLA.

4.2.1 Услуга SLA

I. Принципы классификации услуг SLA.

Услуги SLA классифицируются по различным уровням в зависимости от предос-
тавляемой защиты (услуги высокого уровня, услуги среднего уровня, услуги пе-
реключения маршрута, услуги без защиты, дополнительные услуги и т.д.). Стои-
мость услуг разных уровней соответственно различная, что позволяет отвечать
разным требованиям заказчиков. Принцип классификации услуг следующий:

•

Высокий приоритет услуги: обеспечена защитой 1+1 или идентичной за-
щитой со временем переключения 0~20 мс;

•

Средний приоритет услуги: с защитой M:N с временем переключения
0~50 мс;

•

Услуга с переключением маршрутов: перерасчёт маршрута услуги в ре-
жиме реального времени с временем переключения от 100 мс до несколь-
ких секунд;

•

Незащищённые услуги: при возникновении отказов защита услуг не обес-
печивается;

•

Дополнительные услуги: сбрасываются при наличии услуг с более высо-
ким приоритетом и недостатке ресурсов сети.

II. Защита на основе SLA для различных уровней услуг

Благодаря разнообразию уровней качества и цен услуг SLA, OptiX OSN 3500 по-
зволяет привлечь большее число заказчиков на всех сегментах рынка.

Табл. 4-1 Схемы защиты услуг разных уровней

Уровень услуг

Уровень защиты

Качество услуг

Бриллиантовый (Diamond)

Высший уровень защиты

Золотой (Gold)

Средний уровень защиты

Серебряный (Silver)

Изменение маршрута

Медный (Copper)

Без защиты

Железный (Iron)

Сбрасываемые

Качество услуг, перечисленных
в левом столбце, возрастает с

нижней строки на верхнюю

Услуги бриллиантового уровня отвечают требованиям таких солидных клиентов
как банки, службы безопасности, правительственные учреждения и т.д. Услуги
золотого уровня отвечают требованиям передачи речи, видео, мультимедиа. Ус-
луги серебряного уровня применимы для передачи базовых услуг. Услуги медно-
го и железного уровней применяются на уровне доступа домашних сетей. Как
показано на Рис. 4-1, для услуг бриллиантового уровня используется передача
по кольцу (пунктирная линия). При этом обеспечивается защита сквозной пере-

дачи услуг между передающим узлом и узлом назначения. Передача услуг меж-
ду  передающими  и  принимающими  узлами  производится  по  двум  каналам.  На
принимающей  стороне  производится  выбор  более  качественного  сигнала.  Дву-
направленное соединение функционирует аналогично. При нормальных услови-
ях  узел  назначения  принимает  услугу  со  стороны  верхней  пунктирной  линии.
При возникновении отказа на узле или в канале, происходит переключение ус-
луги с приемом по нижней пунктирной линии. Также, вы можете не определять
предварительно  кольцо  передачи,  а  рассчитать  два  сквозных  пути  (которые  не
перекрещиваются) с оконечного узла оптической сети. При этом осуществляется
дублированная  передача  с  исходного  пункта  и  выборочный  приём  на  прини-
мающей  стороне.  Таким  образом,  обеспечиваются  гарантированные  услуги
бриллиантового уровня

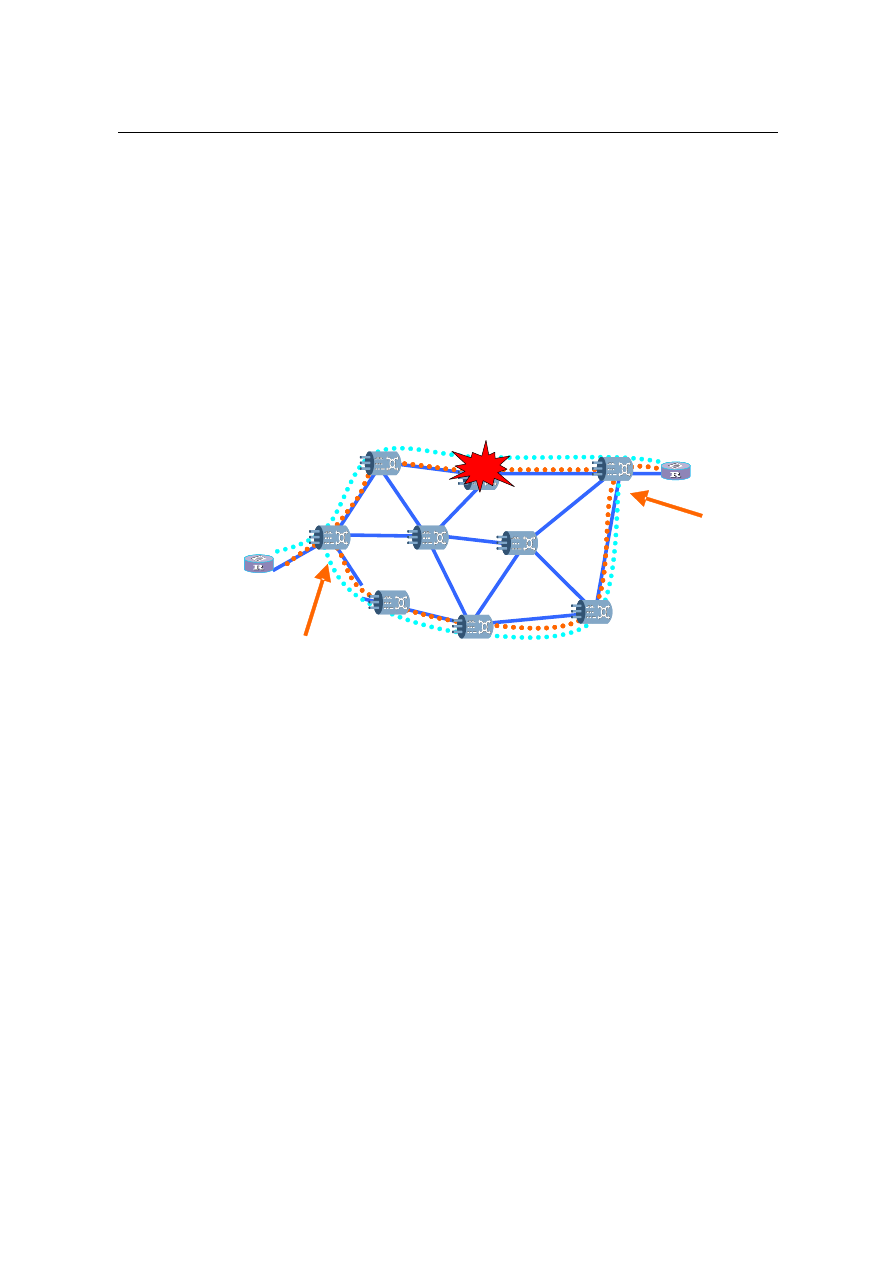

Исходный узел передает

дублированный трафик по

кольцу

Узел назначения проводит

выборочный прием

трафика

Рис. 4-1 Защита услуги бриллиантового уровня на уровне сети

Для  услуг  золотого  уровня  должно  быть  предварительно  выбрано  логическое
виртуальное кольцо с защитой мультиплексной секции. Как показано на Рис. 4-2,
полосы пропускания кольца 1, кольца 2 и виртуального кольца настраиваются с
учётом требований заказчиков. Они могут быть частью общей полосы пропуска-
ния  оптоволокна.  Половина  временных  интервалов  кольца  с MS применяется
для  защиты  другой  половины  интервалов.  Для  обеспечения  услуг  среднего
уровня  защитой  по  схеме M:N, оконечный  узел  оптической  сети  определяет,  к
какому виртуальному кольцу с MS принадлежит каждый канал тракта услуг. Та-
ким  образом,  гарантируется  своевременное  защитное  переключение  мультип-
лексной секции (MSP) при отказе узла или канала на пути передачи услуги. Как
показано на Рис. 4-2, все тракты сквозной передачи услуг принадлежат кольцу 1
или кольцу 2. Если узел выходит из строя, как показано на Рис. 4-2, услуга коль-
ца 2 своевременно переключается на резервный путь кольца.

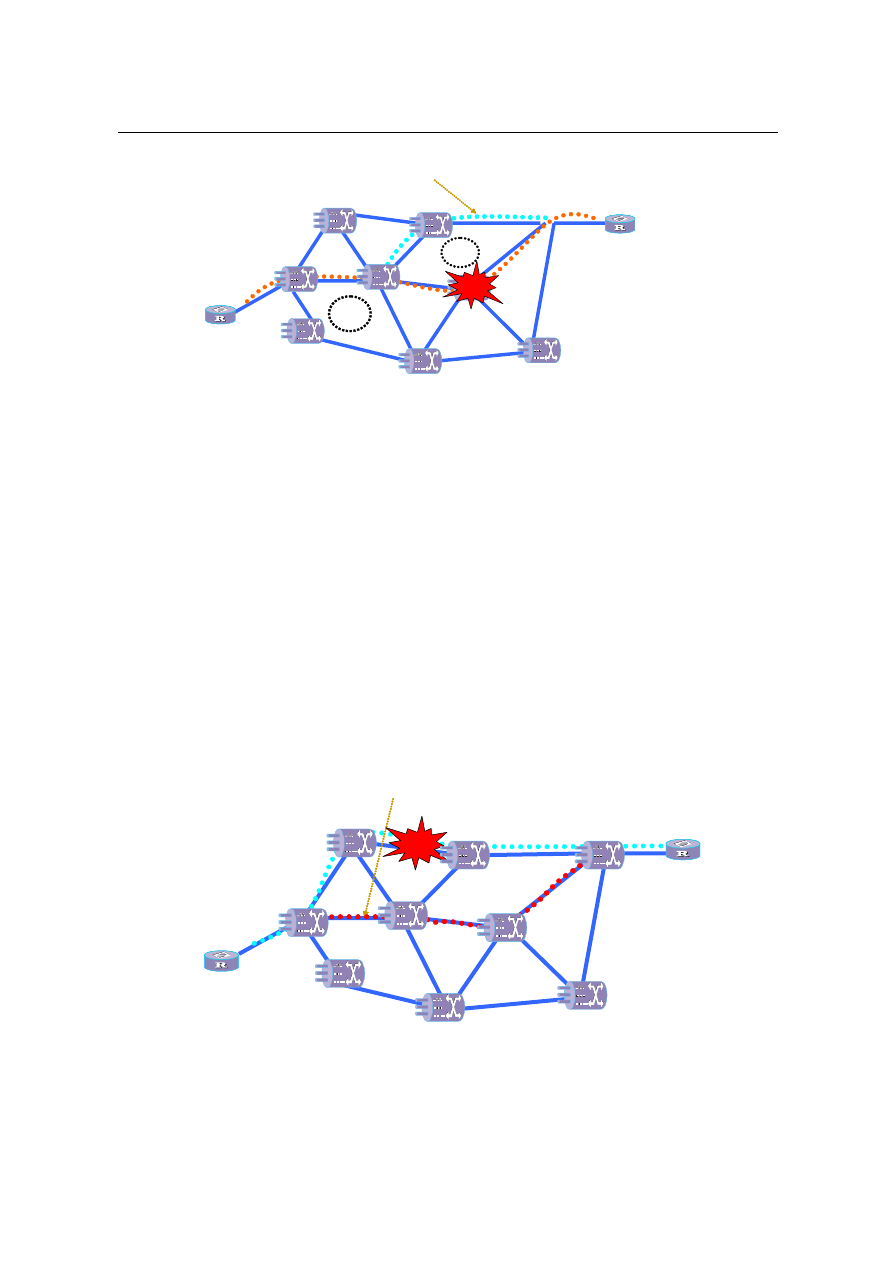

Кольцо 1

Защитный канал кольца

Кольцо 2

Рис. 4-2 Защита услуг золотого уровня

Для услуг серебряного уровня при отказе в тракте выполняется повторный рас-
чёт пути передачи услуги после уровня конвергенции в топологии. Так как про-
цедуры конвергенции требуются времени, время прерывания предоставления и
повреждение услуг больше, чем у рассмотренных выше случаев с более высо-
ким  приоритетом.  По сравнению с  двумя  услугами,  рассмотренным  выше,  пре-
имущество  услуг  серебряного  уровня  заключается  в  том,  что  для  восстановле-
ния после защитного переключения услугам этого уровня не требуется резерви-
рование полосы пропускания, что значительно увеличивает доступность полосы
пропускания. Как показано на Рис. 4-3, при отказе канала услуги выделяется но-
вый  тракт  для  восстановления  услуги.  Существует  два  режима  переключения
маршрута: "revertive" (возвратное  переключение), "non-revertive" (невозвратное
переключение).  Если  услуга  после  восстановления  возвращается  на  изначаль-
ный тракт, режим называется "возвратным". Если нет, режим называется "невоз-
вратным".

Повторно-рассчитанный путь передачи

Рис. 4-3 Защита услуг серебряного уровня

Предоставление многоуровневых услуг наследует, с одной стороны, достоинст-
во быстрого защитного переключения кольца SDH, а с другой - преимущество

доступности полосы пропускания смешанной сети.

4.2.2 Автоматическая конфигурация сквозного режима передачи услуг

Сквозной режим передачи услуг может быть быстро задан и защищен путем не-
скольких несложных операций, выполняемых из системы сетевого управления:

•

Выбор исходного узла;

•

Выбор узла назначения;

•

Выбор требуемой полосы пропускания;

•

Выбор уровня услуг;

•

Автоматическая установка соединения.

4.2.3 Смешанная сеть

По сравнению с сетевой топологией кольца, смешанная сеть обладает преиму-
ществом  доступности  полосы  пропускания,  масштабируемости  сети,  демонст-
рирует  высокую  надёжность.  Эта  сетевая  топология  предназначена  для  терри-
торий  с  высокой  плотностью  равномерно  распределённого  трафика.  Смешан-
ные сети обладают высокой надёжностью в виду того, что между двумя узлами
существуют  несколько  маршрутов.  Это  обеспечивает  эффективную  защиту
трафика при перегрузке и при отказах на узлах. Конфигурация сети показана на
Рис. 4-4.

4.2.4 Управление трафиком

Функция управления нагрузкой OptiX OSN 3500 равномерно распределяет на-
грузку по сети, что обеспечивает доступность полосы пропускания и упрощает
процедуру планирования сети.

(1)

(2)

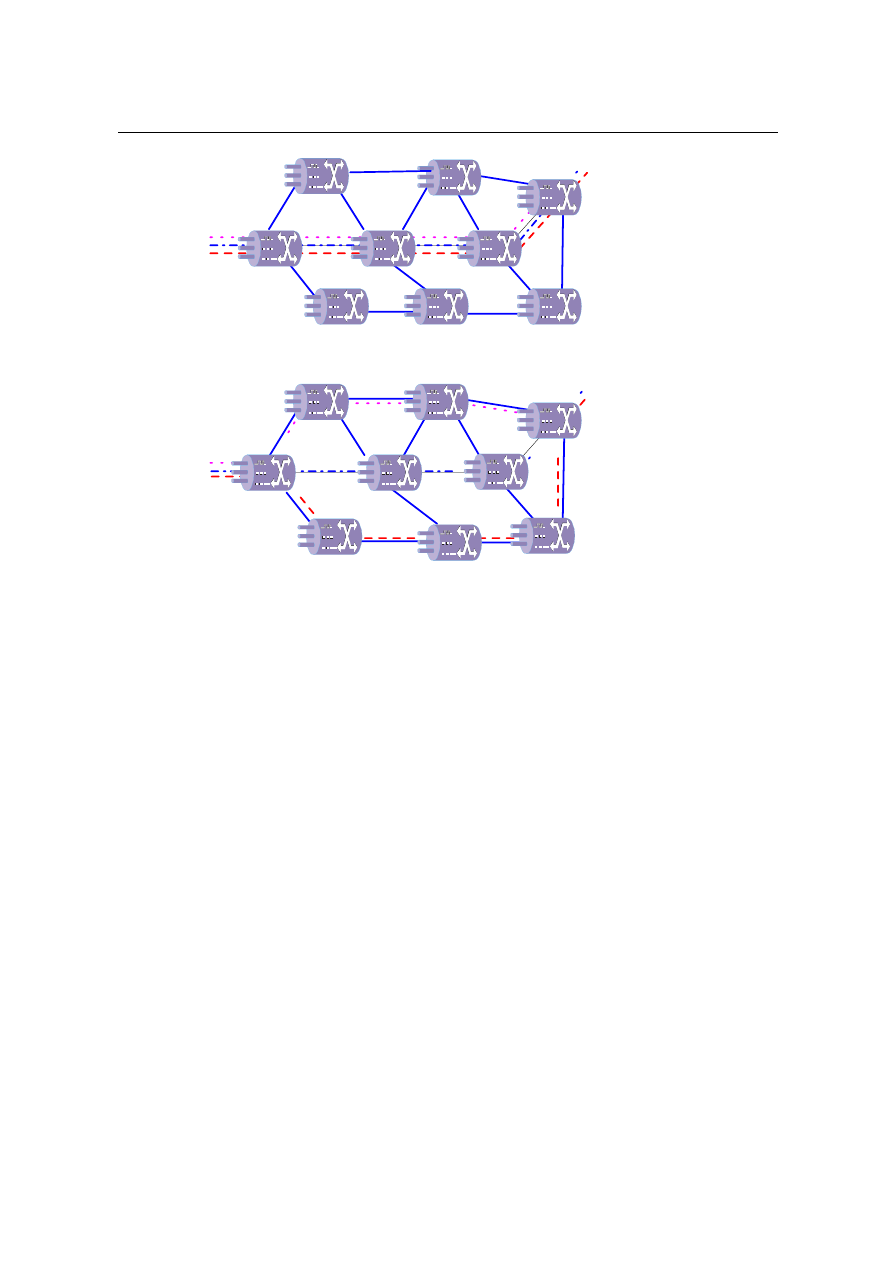

1 - Сеть без управления трафиком

2 - Сеть с управлением трафиком

Рис. 4-4 Применение технологии управления трафиком

Как показано на Рис. 4-4, интеллектуальные характеристики управления трафи-
ком позволяют:

•

Осуществлять маршрутизацию на более свободный тракт или узел;

•

Осуществлять маршрутизацию на тракт или узел с меньшей степенью
риска;

•

Автоматически и равномерно распределять трафик по сети;

•

Распределять нагрузку услуг.

4.2.5 Интеллектуальный запрос услуг

Интеллектуальные  услуги,  предоставляемые  оборудованием OptiX OSN 3500,
это  приложения,  объединяющее  вышеназванные  интеллектуальные  характери-
стики,  включающие SLA, управление  нагрузкой, построение смешанной сети,  с
конфигурацией сквозной передачи услуг из системы сетевого управления.

•

Динамическое применение услуг (с поддержкой SLA);

•

Конфигурация сквозной передачи услуг из системы сетевого управления;

•

Расчёт соответствующего требованиям оптимального пути передачи услу-
ги на основе проектирования трафика. Основная используемая техноло-
гия: CSPF;

•

Установка сигнального соединения базовой MPLS (GMPLS) на пути пере-
дачи  услуг.  Основные  используемые  технологии:  протокол  настройки  ре-
зервирования  ресурсов  с  расширениями  проектирования  трафика
(RSVP-TE)  и  протокол вынужденного  маршрута – распределения  по  мет-
кам (CR-LDP).
