OptiX OSN 3500. Интеллектуальная система оптической передачи. Техническое руководство - часть 2







Сторона

заказчика

Сторона

заказчика

Сторона

заказчика

Сторона

заказчика

PE



PE

Туннельная LSP

Туннельная LSP
Псевдосоединение

Обнаруженный LDP



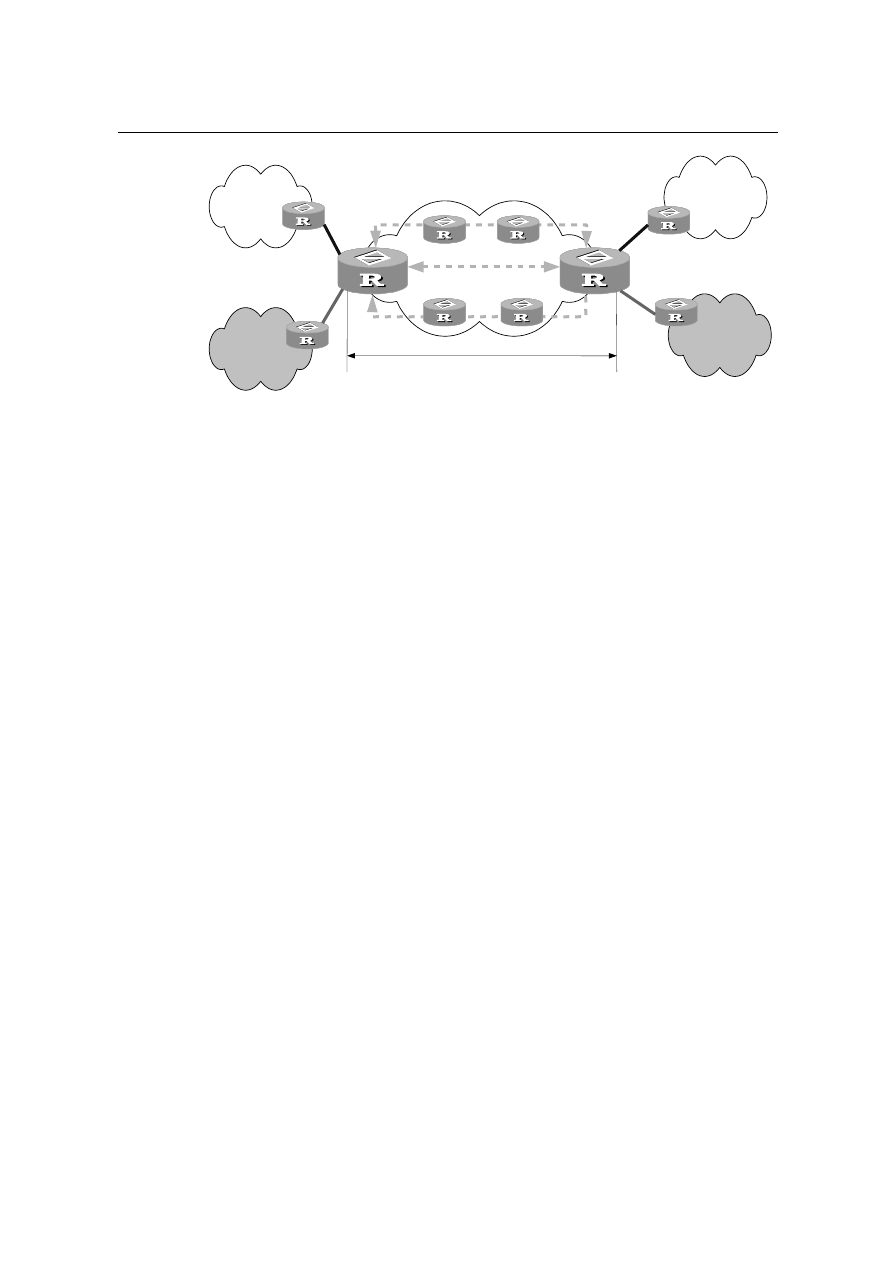

Рис. 2-3 Создание псевдосоединения при помощи MPLS

При  использовании  технологии MPLS, такие  услуги,  как Layer 2 VPN, Layer 3
VPN,  управление  трафиком,  дифференцированные  услуги (DiffServ) могут  под-
держиваться в различных сетях. Оператор услуг может использовать сеть на ос-
нове MPLS, управляемую с помощью IP технологий, Layer 3 (MPLS/IP), Layer 2
VPN.  Качество  услуг (QoS) обеспечивается  посредством  взаимодействия  про-
межуточных  систем (IS-IS) и  проектирования  трафика  на  основе  протокола
OSPF (протокол предпочтения кратчайшего пути), а также расчёта маршрута на
основе  ограничивающего  фактора.  Защитное  переключение,  это  технология
восстановления работы оборудования. Оно включает в себя само защитное пе-
реключение  и  повторную  маршрутизацию.  Платформа  мультисервисной  пере-
дачи (MSTP) компании Huawei, базирующаяся  на  коммутации  по  меткам,  под-
держивает различные режимы защитного переключения: 1+1 и 1:1, со временем
переключения  менее 50 мс,  чем  обеспечивает  защиту  на  уровне  оператора.
Кроме названных, поддерживается технология устранения последствий непола-
док при повторной маршрутизции.

II. Развитые  функции  эксплуатации  и  технического  обслуживания  при

оптимизации трафика

Формат кадров MPLS OAM определен рекомендациями ITU-T Y.1711 MSTP ком-
пании Huawei может определять и обрабатывать кадры ОАМ с проверкой цело-
стности (continuity verify (CV)), пересылаемой индикацией неполадок (FDI), или с
обратной индикацией неполадок (BDI).

2.5  Поддержка отказоустойчивого кольца пакетной

передачи

Плата EMR0 оборудования OptiX OSN 3500 обеспечивает  поддержку  отказо-
устойчивого  кольца  пакетной  передачи  на  основе  стандарта IEEE 802.17. Эта



технология имеет две особенности: эффективную поддержку топологии кольца
и быстрое восстановление работы после обрыва волокна и отказа каналов. При
этом  обеспечивается  надёжность  передачи  данных,  простота  эксплуатации  и
экономия затрат. В дополнении, технология отказоустойчивого кольца пакетной
передачи  обеспечивает  равнодоступность  ресурсов  сети  и  управление  пере-
грузкой.

2.6  Доступ к услугам ATM

Оборудование OptiX OSN 3500 поддерживает два типа плат АТМ: ADL4 и ADQ1.
ADL4 обеспечивает доступ к каналу услуг АТМ уровня STM-4. Плата ADQ1 обес-
печивает  доступ  к  четырём  каналам услуг  АТМ  уровня STM-1. При  совместной
работе с платами PL3/PD3 платы ADL4/ADQ1 обеспечивают доступ к услугам E3
ATM. ADL4 и ADQ1 обладают следующими характеристиками:

•

ADL4  предоставляет  интерфейсы  оптического  модуля LC уровня STM-4,
поддерживающие  горячее  резервирование,  а  также  интерфейсы S-4.1 и
L-4.1;

•

ADQ1  поддерживает 4 интерфейса  оптических  модулей  уровня STM-1,
поддерживающие горячее резервирование, а также Ie-1, S-1.1 и L-1.1;

•

Поддержка общего использования полосы пропускания для услуг ATM VP-
Ring на уровнях STM-1/STM-4;

•

Обеспечение  защитного  переключения ATM (APS), согласно ATM Forum
I.630;

•

Поддержка функций OAM: шлейфа (LB) и проверки целостности (CC), со-
гласно ATM Forum I.610;

•

Поддержка режимов обработки VC-3, VC-4 или VC-4-Xv (X=1~4);

•

Поддержка полосы пропускания восходящей линии связи до 8 VC-4s или
12 VC-3s+4 VC-4s;

•

Поддержка ёмкости коммутации ATM 1,25 Гбит/с, коммутации VP, комму-
тации VC, 8000 каналов,  пространственного  и  логического  широковеща-
ния;

•

Поддержка четырех типов услуг ATM: CBR, rt-VBR, nrt-VBR и UBR, классов
QoS на базе ATM Forum RFC2514.

2.7  Технология встроенного WDM

Оборудование OptiX OSN 3500 использует  технологию WDM, поддерживаемую
платой MR2A. Каждая  плата MR2A обеспечивает  ввод/вывод  сигнала  двух
смежных  фиксированных  длин  волн.  При  каскадном  подключении  двух  плат
MR2A  обеспечивается  ввод/вывод  сигнала  четырёх  длин  волн.  Плата MR2A
применяется  совместно  с  платой  преобразования  длины  волны  на  станции
OADM, где осуществляется ввод/вывод сигнала двух длин волн.



2.8  Административные интерфейсы и интерфейсы

услуг

Оборудование OptiX OSN 3500 предоставляет интерфейсы управления и досту-
па к услугам, приведенные в Табл. 2-1.

Табл. 2-1 Административные интерфейсы и интерфейсы услуг, предоставляемые

оборудованием OptiX OSN 3500

Интерфейс

Описание

Интерфейс услуг SDH

Электрический интерфейс STM-1
Оптический интерфейс STM-1: I-1, S-1.1, L-1.1, L-1.2, Ve-1.2
Оптические интерфейсы STM-4: I-4, S-4.1, L-4.1, L-4.2, Ve-4.2
Оптические  интерфейсы STM-16: I-16, S-16.1, L-16.1, L-16.2,

L-16.2Je, V-16.2Je, U-16.2Je
Оптические  интерфейсы STM-64: I-64.2, S-64.2b, L-64.2b, Le-64.2,

Ls-64.2, V-64.2b
Оптический  интерфейс  уровней STM-16 и STM-64 с  фиксирован-

ной  длинной  волны  на  выходе,  обеспечивающий  прямое  взаимо-

действие с оборудованием WDM

Интерфейс услуг PDH

E1, T1, E3, DS3 и электрические интерфейсы E4

Интерфейс

услуг

Ethernet

10/100Base-TX, 100Base-FX, 1000Base-SX, 1000Base-LX

Интерфейс услуг ATM

Оптический интерфейс уровня STM-1: Ie-1, S-1.1, L-1.1
Оптический интерфейс уровня STM-4: S-4.1, L-4.1

Интерфейс  синхрониза-

ции

Два внешних интерфейса синхронизации с сопротивлением 75 Ом

или  два  внешних  интерфейса  синхронизации  с  сопротивлением

120 Ом. Используемые потоки: 2048 кбит/с или 2048 кГЦ

 Интерфейс  аварийной

сигнализации

16 интерфейсов с двузначным значением входящих сигналов
4 интерфейса с двузначным значением исходящих сигналов
Каскадный интерфейс входящей аварийной сигнализации статива
4 интерфейса исходящих аварийных сообщений статива

Административный  ин-

терфейс

Один интерфейс удаленного техобслуживания RS232 DCE с дос-

тупом по модему
4 вспомогательных интерфейса для прозрачной передачи данных
Интерфейс  сонаправленного  тракта  передачи  данных 64 кбит/с

(F1)
Один интерфейс системы сетевого управления
Один последовательный интерфейс управления (F&f)

Интерфейс  служебной

связи

Один интерфейс служебного телефона
Два интерфейса узла сети SDH передачи речи





2.9  Ёмкость кросс-коммутации

OptiX OSN 3500 поддерживает работу следующих типов плат кросс-коммутации:
плата  кросс-коммутации  и  синхронизации GXCS, усовершенствованная  плата
кросс-коммутации  и  синхронизации EXCS, ультра  плата  кросс-коммутации  и
синхронизации UXCS, плата  расширения  кросс-коммутации  и  синхронизации
XCE. В Табл. 2-2 приведена ёмкость всех плат кросс-коммутации оборудования
OptiX OSN 3500.

Табл. 2-2 Ёмкость плат кросс-коммутации

Название

платы

Емкость

кросс-коммутации

потоков высокого

порядка

Емкость

кросс-коммутации

потоков низкого

порядка

Примечание

GXCSA 40

Гбит/с 5

Гбит/с

Применяется  для  базового

подстатива  и  не  применяется

для подстатива расширения

EXCSA 60

Гбит/с 5

Гбит/с

Применяется  для  базового

подстатива  и  для  подстатива

расширения

UXCSA 60

Гбит/с 20

Гбит/с

Применяется  для  базового

подстатива  и  не  применяется

для подстатива расширения

UXCSB 60

Гбит/с 20

Гбит/с

Применяется  для  базового

подстатива  и  для  подстатива

расширения 1,25

Гбит/с

(Примечание)

XCE 0

1,25

Гбит/с

Применяется  для  подстатива

расширения

Примечание:

в

качестве

статива

расширения

используется

статив

OptiX OSN 3500.

2.10  Ёмкость доступа к услугам

Ёмкость доступа к услугам оборудования OptiX OSN 3500 определяется типом и
количеством  конфигурируемых  плат.  В  Табл. 2-3 приведена  максимальная  ём-
кость доступа к различным услугам оборудования OptiX OSN 3500.

Табл. 2-3 Максимальная ёмкость доступа к услугам

Способ предоставления услуг

Максимальное число портов доступа

 отдельного подстатива

Стандартная  или  каскадная  передача  уровня

STM-64

Стандартная  или  каскадная  передача  уровня

STM-16



10

Способ предоставления услуг

Максимальное число портов доступа

 отдельного подстатива

Стандартная  или  каскадная  передача  уровня

STM-4

46

Стандартная передача уровня STM-1

92

Электрическая передача уровня STM-1

68

Уровень E4

32

Уровни E3/DS3

48

Уровни E1/T1

504

Fast Ethernet (FE)

92

Gigabit Ethernet (GE)

16

ATM уровня STM-1

60

ATM уровня STM-4

15

Примечание: OptiX OSN 3500 поддерживает  один  из  перечисленных  в  таблице
способов.

2.11  Подстатив расширения

Оборудование OptiX OSN 3500 использует  подстатив  расширения  только  при
конфигурации  с  платой  кросс-коммутации  и  синхронизации UXCSB. Каждый
комплект оборудования OptiX OSN 3500 поддерживает работу одного подстати-
ва  расширения,  обеспечивающего  доступ  к  услугам 504 потоков E1/T1 и  под-
держивающего режимы защиты 1:N (N

≤8) TPS. Базовый подстатив и подстатив

расширения  соединяются  двумя  кабелями  для  обеспечения  защиты  по  схеме
1:1. Первый кабель подключают к интерфейсу "EXA" платы кросс-коммутации и
синхронизации UXCSB базового  подстатива,  другим  концом - к  интерфейсу
"EXA"  платы  кросс-коммутации  и  синхронизации XCE подстатива  расширения.
Второй кабель подключают к интерфейсу "EXA" платы кросс-коммутации и син-
хронизации UXCSB базового  подстатива,  другим  концом - к  интерфейсу "EXB"
платы кросс-коммутации и синхронизации XCE подстатива расширения. Конфи-
гурация аппаратной части подстатива расширения показана на Рис. 2-4.



11

S
1

S
2

S
3

S
4

S
5

S
6

S
7

S
8

S
9

S
1
0

S
1
1

S
1
2

S
1
3

S
1
4

FAN

FAN

FAN

S
1
5

S
1
6

S
1
7

S
1
8

PIU

PIU

XCE

XCE

PQ1/PQM (W)

PQ1/PQM (P)

AUX

PQ1/PQM (W)

PQ1/PQM (W)

PQ1/PQM (W)

PQ1/PQM (W)

PQ1/PQM (W)

PQ1/PQM (W)

PQ1/PQM (W)

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

D75S/D12S

EXB

EXA

EXB

EXA

(1) (2) (3) (4)



1 - Интерфейс "EXB" соединяют со слотом 9 базового подстатива

2 - Интерфейс "EXA" соединяют со слотом 9 базового подстатива

3 - Интерфейс "EXB соединяют со слотом 10 базового подстатива

4 - Интерфейс "EXA" соединяют со слотом 10 базового подстатива

Рис. 2-4 Конфигурация подстатива расширения

2.12  Защита на уровне оборудования

В Табл. 2-4 приведены схемы защиты на уровне оборудования, обеспечиваемой
OptiX OSN 3500.

Табл. 2-4 Защита на уровне оборудования

Защищаемые объекты

Схема защиты

Плата обработки E1/T1

1:N (N

≤8)  защитное  переключение  трибутарных  ин-

терфейсов (TPS)

Плата обработки E3/DS3

1:N (N

≤3) TPS

Плата обработки E4/STM-1

1:N (N

≤3) TPS

Плата

кросс-коммутации

и

синхронизации

Защитный режим горячего резервирования плат 1+1

Плата SCC

Защитный режим горячего резервирования плат 1+1

Плата интерфейса питания -48В

Защитный режим горячего резервирования плат 1+1

Плата интерфейса питания +3,3В

Централизованное резервирование в горячем режиме

1:N

Примечание: OptiX OSN 3500 поддерживает  три  группы TPS различных  типов
одновременно



12

2.13  Организация сети и защита на уровне сети

Оборудование OptiX OSN 3500 является системой с поддержкой мультиплексо-
ров  ввода/вывода (MADM). Емкость  обработки  этого  оборудования  составляет
до 40 встроенных каналов управления (ECC). При этом поддерживаются слож-
ные типы топологических структур уровней STM-1/STM-4/STM-16/STM-64: цепь,
кольцо,  звезда,  кольцо  с  цепью,  соприкасающиеся  и  пересекающиеся  кольца.
При обеспечении защиты на уровне сети, борудование OptiX OSN 3500 поддер-
живает защиту 4/2-х волоконного кольца на уровне мультиплексной секции, ли-
нейную MSP, защиту  виртуального  тракта  разделенного  волокна  и  защиту  на
уровне  соединений  подсети (SNCP). В  Табл. 2-5 приведены  показатели  макси-
мального  числа  колец  с  защитой MS, обеспечиваемой  оборудованием
OptiX OSN 3500. OptiX OSN 3500 поддерживает одну из представленных в таб-
лице ниже схем защиты.

Табл. 2-5 Максимальное число колец защиты MS, поддерживаемое оборудованием

OptiX OSN 3500

Схема защиты

Максимальное число поддерживаемых

колец с защитой MSP

4-х  волоконное  кольцо  уровня STM-64 с

защитой MSP

2-х  волоконное  кольцо  уровня STM-64 с

защитой MSP

4-х  волоконное  кольцо  уровня STM-16 с

защитой MSP

2-х  волоконное  кольцо  уровня STM-16 с

защитой MSP

Примечание: OptiX OSN 3500 поддерживает одну из перечисленных схем защи-
ты в каждом отдельном случае.

2.14  Функция автоматической регулировки трафика

секции мультиплексирования

Каждый  защитный  временной  интервал,  используемый  в  кольце  с  защитой
мультиплексной секции, отделен по трафику от других сегментов или занимаем
дополнительным трафиком. При изолировании отдельного узла из-за сбоя дру-
гих узлов, а также в случае, если в кольце нет большой нагрузки трафика, тра-
фик  разных  сегментов  одного  временного  интервала  может  занять  временной
интервал  одного  и  того  же  канала  защиты.  Это  нарушает  последовательность
трафика.  При  наличии  дополнительного  трафика  в  кольце,  или  при  отказе  от-
дельного узла, трафик с рабочего канала будет пытаться занять интервал кана-



13

ла  защиты.  Это  приведёт  к  неправильному  соединению.  Для  предотвращения
неправильных соединений каждый узел OptiX OSN 3500 имеет подробную таб-
лицу  соединений.  На  каждом  узле  существует  информация  об  исходной  и  ко-
нечной точках каждого AU-4. Эта информация помогает протоколу APS предви-
деть возможные неправильные соединения. Трафик, который может привести к
несоответствию,  сбрасывается  при  помощи AU_AIS. OptiX OSN 3500 обладает
функцией автоматической регулировки несоответствий трафика VC-4 .















содержание   ..   1  2  3   ..
