Глава 1   Применение оборудования в сети

В этой главе описывается применение оборудования интеллектуальной системы
оптической  передачи OptiX OSN 3500 (в  дальнейшем OptiX OSN 3500) в  сети
передачи  данных. OptiX OSN 3500 - новое  поколение  оборудования,  разрабо-
танное компанией Huawei Technologies Co., Ltd. (в дальнейшем Huawei) с учётом
тенденций  развития  сетей MAN. Решение  интегрирует  технологии  синхронной
цифровой  иерархии SDH, технологию  мультиплексирования  по  длине  волны
WDM, Ethernet, технологию  передачи  в  асинхронном  режиме ATM, технологию
плезиохронной цифровой иерархии. PDH оборудование обеспечивает передачу

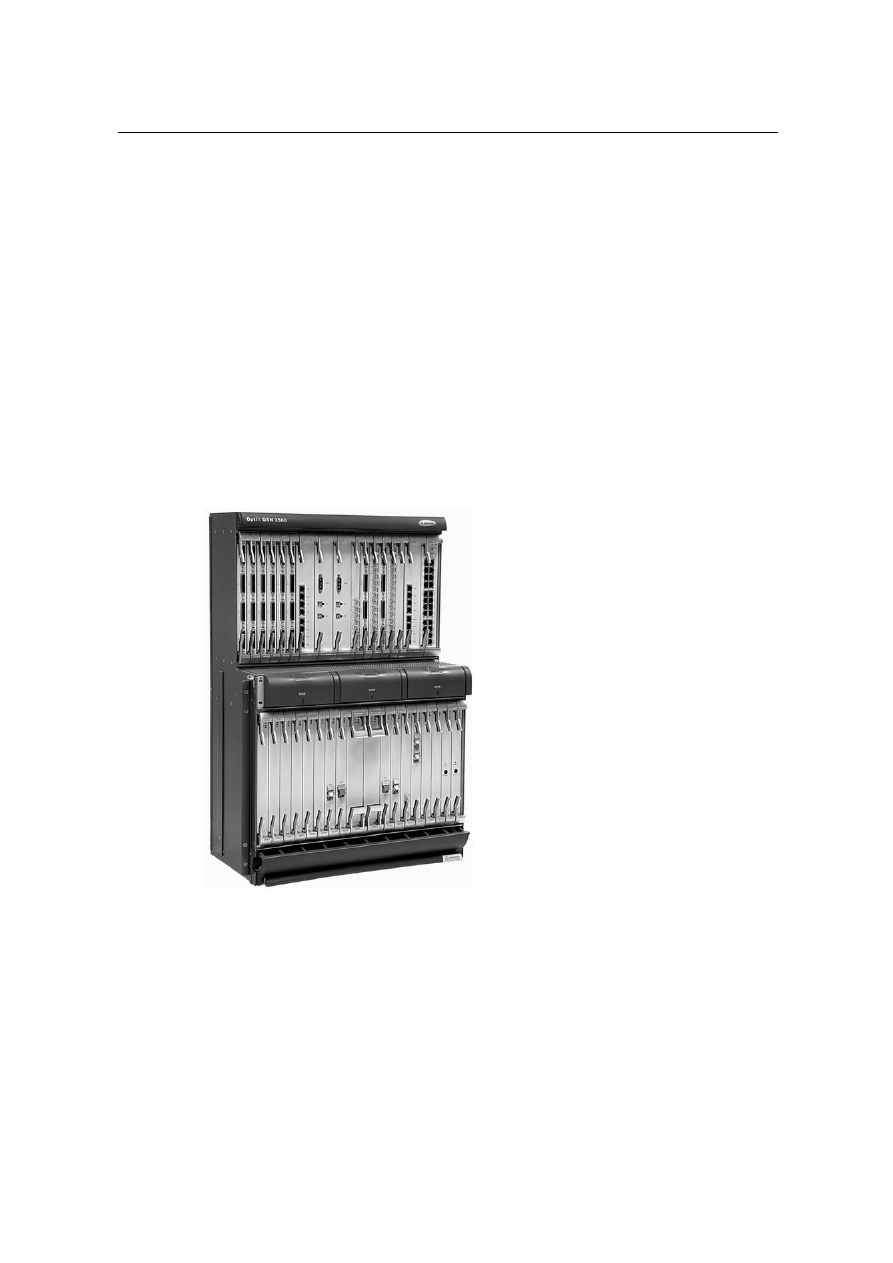

речи и данных на одной платформе. На Рис. 1-1 приведен внешний вид обору-
дования OptiX OSN 3500.



Рис. 1-1 Внешний вид оборудования OptiX OSN 3500

Преимущественно  оборудование OptiX OSN 3500 применяется  на  уровне  кон-
вергенции  и  на  магистральном  уровне  сетей MAN. Применение  этого  оборудо-
вания  позволяет  в  значительной  степени  сэкономить  затраты  операторов  на

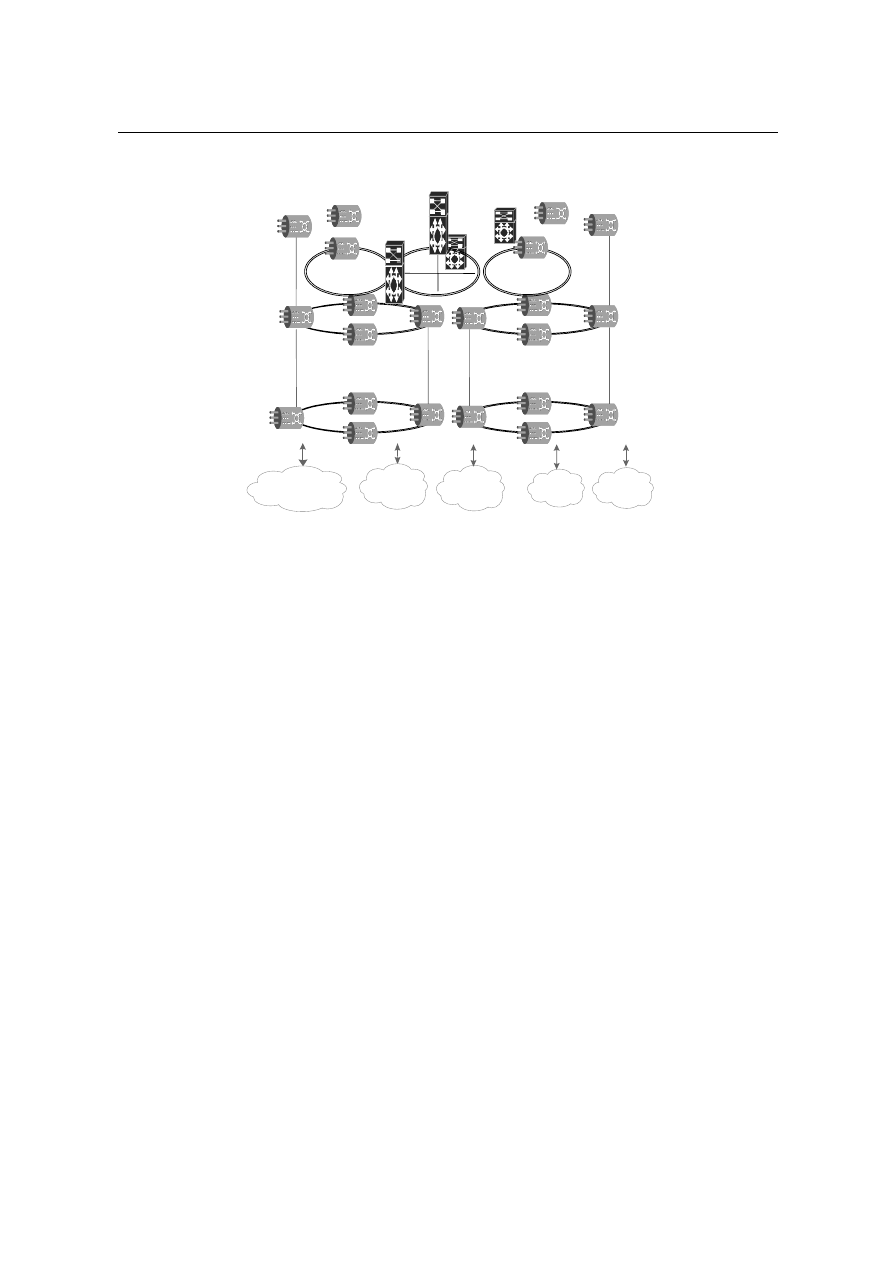

создание  сетей.  На  Рис. 1-2 можно  увидеть  пример  использования  оборудова-
ния OptiX OSN 3500 в сети передачи данных.




2



OptiX OSN 3500

OptiX OSN 7500

OptiX OSN 3500

OptiX OSN 2500

OptiX OSN 2500

OptiX OSN 1500

Уровень

конвергенции

Уровень доступа

Ethernet

DDN

PSTN

ATM

GSM/CDMA/

WCDMA

. . .

OptiX OSN 9500

Магистральный

уровень

PSTN



Рис. 1-2 Применение OptiX OSN 3500 в сети





3

Глава 2   Функции

Эта  глава  содержит  основные  функции  и  особенности  оборудования
OptiX OSN 3500. В первую очередь можно выделить следующие:

•

Большая емкость доступа;

•

Высокий уровень интеграции;

•

Доступ к услугам Ethernet;

•

Технология MPLS;

•

Отказоустойчивое кольцо пакетной передачи;

•

Доступ к услугам ATM;

•

Технология  встроенного WDM (мультиплексирования  с  разделением  по
длине волны);

•

Административные интерфейсы и интерфейсы услуг;

•

Обеспечение кросс-коммутации;

•

Обеспечение доступа к услугам;

•

Использование расширенного подстатива;

•

Защита на уровне оборудования;

•

Режимы эксплуатации и защиты сети;

•

Функция автоматической регулировки трафика секции мультиплексирова-
ния.

2.1  Большая ёмкость кросс-коммутации

Оборудование OptiX OSN 3500 гибко конфигурируется на уровне конвергенции и
магистральном  уровне  сетей MAN. На  Рис. 2-1 показана  ёмкость  доступа
OptiX OSN 3500  с  использованием  плат  кросс-коммутации GXCS. На  Рис. 2-2
показана  ёмкость  доступа OptiX OSN 3500 с  использованием  плат  кросс-
коммутации EXCS/UXCS.



4



С

Л

O

T

1

С

Л

О

T

2

С

Л

O

T
3

С

Л

O

T

4

С

Л
O

T

5

С

Л

O

T

6

С

Л
O

T
7

С

Л

O

T
8

С

Л

O

T

9

С
Л

O
T
1
0

С
Л

O

T

1
1

С

Л

O

T

1
2

С
Л

O
T

1
3

С

Л

O

T

1
4

С

Л

O

T
1

5

С

Л
O
T

1
6

С

Л

O

T
1
7

С
Л

O

T

1
8

SC

C

GX

C

S

GX

C

S

Прокладка кабелей

Вентилятор

Вентилятор

Вентилятор

SC

C

622

Мб

ит

/с

62

2

Мб

ит

/с

62

2

Мб

ит

/с

62

2

Мб

ит

/с

622

Мб

ит

/с

2,

5

Гб

ит

/с

2,

5

Гб

ит

/с

10

 Гб

ит

/с

10

 Гб

ит

/с

2,

5

Гб

ит

/с

2,

5

Гб

ит

/с

62

2

Мб

ит

/с

62

2

Мб

ит

/с

62

2

Мб

ит

/с



Рис. 2-1 Ёмкость доступа OptiX OSN 3500 с использованием GXCS



С

Л

O

T

1

С

Л

О

T

2

С

Л

O

T
3

С

Л

O

T

4

С

Л
O

T

5

С

Л

O

T

6

С

Л
O

T
7

С

Л

O

T
8

С

Л

O

T

9

С
Л

O
T
1
0

С
Л

O

T

1
1

С

Л

O

T

1
2

С
Л

O
T

1
3

С

Л

O

T

1
4

С

Л

O

T
1

5

С

Л
O
T

1
6

С

Л

O

T
1
7

С
Л

O

T

1
8

GX

C

S

GX

C

S

Прокладка кабелей

Вентилятор

Вентилятор

Вентилятор

SC

C

1,2

5

Мб

ит

/с

1,

25

 Мб

ит

/с

1,

25

 Мб

ит

/с

1,

25

 Мб

ит

/с

2,5

 Гб

ит

/с

2,5

Гб

ит

/с

10

Гб

ит

/с

10

 Гб

ит

/с

10

 Гб

ит

/с

10

 Гб

ит

/с

2,5

Гб

ит

/с

2,5

Гб

ит

/с

1,2

5

Мб

ит

/с

1,2

5

Мб

ит

/с

1,2

5

Мб

ит

/с



Рис. 2-2 Ёмкость доступа OptiX OSN 3500 с использованием EXCS/UXCS

2.2  Высокий уровень интеграции

Габариты  подстатива OptiX OSN 3500 (ВхШхГ): 722x497x295 мм.  В  отдельном
подстативе  имеется 15 слотов  для  плат  обработки  сигналов  и 16 слотов  для
плат интерфейсов. Два подстатива OptiX OSN 3500 монтируются в стативе ETSI
с габаритами (ГхВ): 2200х300 мм.



5

2.3  Доступ к услугам Ethernet

OptiX OSN 3500 поддерживает различные платы Ethernet. Поэтому оно способно
отвечать требованиям к предоставлению услуг Ethernet:

•

Доступ и обработка услуг Ethernet: 10/100/1000 Mбит/с;

•

Поддержка  протоколов  инкапсуляции,  например  протокола  управления
каналом передачи данных высокого порядка HDLC, протокола процедуры
доступа к каналу LAPS, протокол процедуры формирования кадров GFP;

•

Поддержка  прозрачной  передачи,  конвергенции  и  коммутации  услуг
Ethernet 2-го уровня;

•

Поддержка  схемы  настройки  пропускной  способности  канала,  увеличи-
вающей эффективность использования полосы пропускания;

•

Поддержка  функции VPN 2-го  уровня,  услуг EPL, EVPL, EPLn/EPLAN и
EVPLn/EVPLAN.

2.4  MPLS

Многопротокольная  коммутация  по  меткам (MPLS) является  последней  разра-
боткой  в  области  интегрированных  решений  маршрутизации  и  коммутации.
MPLS  обеспечивает  эффективную  регулировку  трафика  сети,  гибкое  взаимо-
действие, надёжные функции эксплуатации и технического обслуживания.

I. Гарантия качества сквозной передачи услуг

MPLS 2-го  уровня  сети VPN обеспечивает  преобразование  кадров 2-го  уровня,
например, кадров ATM, Ethernet и PPP, в кадры MPLS. Как показано на Рис. 2-3,
при создании псевдосоединения ("pseudo wire") посредством MPLS, ёмкость со-
единений MPLS значительно  увеличивается.  Технология  инкапсуляции Martini
MPLS применяется для обеспечения взаимодействия между несколькими физи-
ческими структурами.
