дующей доставки адресату, а также на факсимильные службы

абонентов факсимильной службы.

Таким   образом,   интеграция   услуг   решает   задачу   обмена

сообщениями "Всех со всеми".

Интеграция   услуг   позволит   расширить   номенклатуру   и

обеспечить комплексное представление в отделениях электро-

связи клиентских услуг ДЭС. При этом кроме приема телег-

рамм в ОЭС будут обеспечиваться услуги службы Бюрофакс,

доступ к услугам электронной почты и службы Телекс. Достав-

ка принятых сообщений будет осуществляться доставщиками

по телефону, почтой или на терминал адресата.

Технической   основой   ДЭС  будут  служить  универсальные

многофункциональные терминалы (МФТ) на базе ПК (п. 16.3).

Создание и развитие новых служб ДЭС и интеграция

услуг — основа создания на базе предприятий электросвязи,

являющихся операторами телеграфной связи, единой системы

документальной электросвязи (ЕСДЭС) общего пользования.

ЕСДЭС должна быть организована как совокупность суще-

ствующих телеграфных  и вновь создаваемых телематических

служб, объединенных на основе интеграции услуг.

Интеграция телеграфных и телематических служб позволит

постепенно перевести услуги, связанные с передачей кратких

текстовых   сообщений   с   телеграфных   технологий,   на   более

современные   технологии   телематических   служб   и   в   первую

очередь на технологию службы обработки сообщений.

Основой   для   обеспечения   совместимости   технологически

отличающихся   однотипных   служб,   интеграции   услуг   и   объе-

динения различных служб ДЭС в единую систему должна стать

система   обработки   сообщений,   стандартизованная   в   соот-

ветствии с рекомендациями МСЭ-Т (п. 16.2).

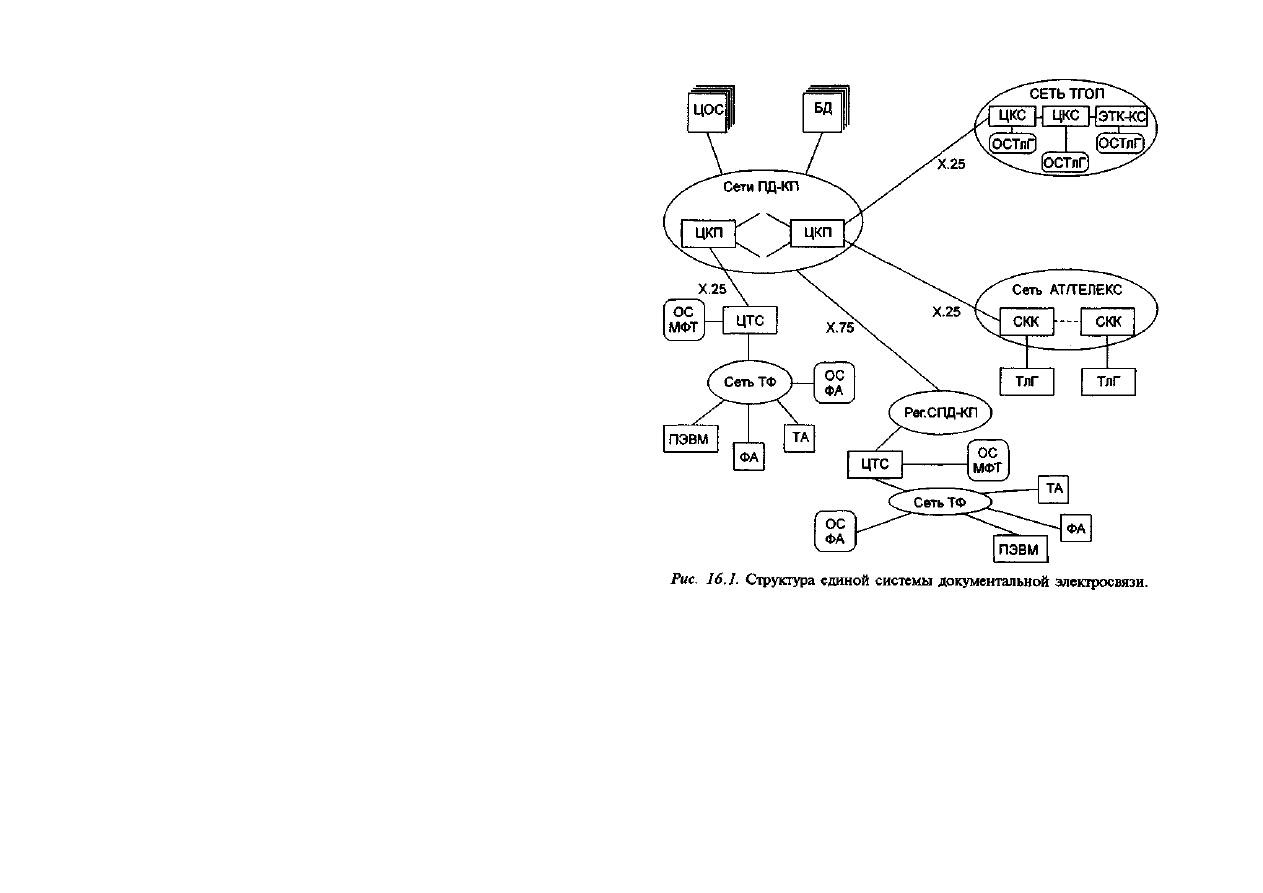

На рис. 16.1 представлена структура ЕСДЭС.

ЕСДЭС   —   совокупность   нескольких   центров   обработки

сообщений   (ЦОС),   региональных   подсистем   телематических

служб (региональных фрагментов ЕСДЭС) и телеграфных се-

тей,   связанных   общей   транспортной   системой   на   базе   сетей

передачи   данных.   Центры   обработки   сообщений   образуют

верхний уровень системы, обеспечивающий в масштабах всей

системы   функции   интеграции   услуг,   управления   ресурсами

системы, архивирования процессов передачи сообщений, а

также взаиморасчетов между взаимодействующими региональ-

ными   операторами   ЕСДЭС.   Центры   обработки   сообщений

должны  быть связаны  между собой по принципу "каждый с

каждым" через сети передачи данных (либо с использованием

высокоскоростных каналов связи). В целях повышения надеж-

ности каждый из центров обработки сообщений должен иметь

выход не менее чем на две сети передачи данных, используе-

мых в ЕСДЭС.

Количество   центров   обработки   сообщений   и  их   разме-

щение   зависит   от   общего   трафика   и   его   концентрации   на

направлениях между группами географически близких реги-

онов   и   должно   определяться   на   основании   технико-эконо-

мического   анализа   с   учетом   требований   по   надежности   и

живучести   системы,   -оптимизации   процессов   передачи   сооб-

щений   и   управления.   На   начальном   этапе   создания   ЕСДЭС

количество центров телематических служб будет 2—4 и может

в   дальнейшем   наращиваться   по   мере   развития   ЕСДЭС.   За

каждым центром обработки сообщений закрепляется опреде-

ленная зона, в которую входит соответствующая группа ре-

гионов. При этом все центры обработки сообщении должны

дублировать друг друга и обеспечивать возможность взаимо-

действия с любым региональным фрагментом системы.

Ядро   каждого   регионального   фрагмента   ЕСДЭС   —   ре-

гиональный   центр   телематических   служб,   обеспечивающий

функционирование в регионе всех телематических служб, а

также   функции   управления   на   региональном   уровне.   При

необходимости   в   одном   регионе   может   быть   организовано

несколько центров телематических служб. Терминальное обо-

рудование   абонентов   включается   в   соответствующие   центры

телематических служб, как правило, через телефонную сеть

или   через   сети   передачи   данных   (региональные   или   обще-

российские). Подключение центров телематических служб к

сетям передачи данных должно осуществляться по стыку Х.25,

причем   не   менее   чем   к   двум   сетям   в   целях   повышения

надежности.

В процессе создания и развития ЕСДЭС должно осущест-

вляться переоснащение телеграфных отделений связи посред-

ством   замены   телеграфных   аппаратов   на   современные   тер-

минальные устройства клиентских служб документальной элек-

тросвязи.

Доступ терминалов клиентских служб, устанавливаемых в

отделениях   связи,   к   центрам   телематических   служб   в   за-

висимости от типа терминала  осуществляется  либо  по  выде-

ленному каналу (физической линии), либо по стыку Х.28 через

сеть   передачи   данных,   либо   через   телефонную   сеть.   Как

правило, в качестве терминального оборудования в отделениях

связи для обеспечения доступа к телематическим службам

будут использоваться многофункциональные терминалы на базе

ПК,   оснащенные   специальным   программным   обеспечением,

необходимыми средствами ввода и вывода документов, а также

средствами передачи данных. С помощью многофункциональ-

ных   терминалов   в   отделениях   связи   будут   предоставляться

практически любые клиентские услуги документальной элект-

росвязи, включая услугу "Телеграмма". Кроме того, в отде-

лениях связи или факсимильных пунктах коллективного поль-

зования для организации доступа к службе "Бюрофакс" воз-

можно   использование   факсимильных   аппаратов   группы   3   с

выходом на региональный центр телематических служб через

телефонную сеть.

Доступ   телеграфных   центров   коммутации   сообщений   и

станций коммутации к сетям передачи данных должен осуще-

ствляться по стыку Х.25 через согласующие устройства, обес-

печивающие   сопряжение   телеграфных   межцентровых   и   меж-

станционных протоколов с протоколами сетей передачи дан-

ных, а также с протоколами службы обработки сообщений.

В   целях   повышения   надежности   каждый   телеграфный

центр коммутации сообщений должен иметь выход не менее

чем к двум сетям передачи данных, используемым в ЕСДЭС.

Транспортной основой для взаимодействия центров теле-

матических   служб,   центров   обработки   сообщений,   комму-

тационного оборудования телеграфных сетей является система

передачи   данных,   представляющая   собой   совокупность   вза-

имосвязанных общероссийских и региональных сетей передачи

с коммутацией пакетов. Служба передачи данных — общая и

главная   связующая   основа   обеспечения   единства   телемати-

ческих   и   телеграфных   служб   по   всей   территории   страны   и

определяющий фактор их надежного функционирования.

162. Назначение и основные принципы
построения служб обработки сообщений [2]

С 1986 г. интенсивно развиваются системы обработки сооб-

щений   —   СОС   (их   называют   также   "системами   передачи

сообщений", "электронной почтой", "системами  Х.400"). Они

обеспечивают  работу  служб  обработки   сообщений.  МСЭ-Т  к

настоящему времени определил четыре службы общего пользо-

вания, различающиеся типами сообщений и наборами предо-

ставляемых услуг:

а) передачи сообщений (службу ПС);

б) межперсональных сообщений (службу МПС);

в) электронной передачи данных (службу EDI — Electronic

Data Interchange);

г) голосовых сообщений (службу ГС).

К   появлению   СОС   привело   развитие   видов   связи   без

установления соединения между отправителем и получателем

сообщений (связи "через промежуточный накопитель" или, по-

другому, связи "с коммутацией сообщений"). Старейший вид

такой связи — служба "Телеграмма".

Связь через промежуточный накопитель все больше при-

влекает   абонентов,   так   как   она   не   требует   одновременного

присутствия отправителя и получателя во время сеанса связи.

Это особенно важно для связей на большие расстояния, когда

имеется   сильное   различие   в   местном   времени.   В   режиме

"почтового ящика" абонент может не держать терминал все

время включенным для приема входящих вызовов, как требуют

классические виды связи (например, телефон, телекс), и может

выводить   пришедшие   сообщения   из   "почтового   ящика"   в

удобное   для   него   время.   Работа   через   промежуточный   на-

копитель позволяет уменьшить затраты ручного труда операто-

ров   терминалов   и  улучшить  использование   каналов  связи,

резко расширяет  возможности преобразования кодов, скоро-

стей,   форматов,   процедур   передачи   при   связи   между   раз-

нотипными терминалами.

К   недостаткам   связи   через   промежуточный   накопитель

относятся — отсутствие возможности диалога и возможность

задержки отдельных сообщений. С учетом этого режим "про-

межуточный накопитель" применяется в классических службах

связи   как   дополнительная   услуга   при   сохранении   основного

режима "переговор". Примером являются промежуточные на-

копители, используемые в службах Телекс и Телефакс. Дру-

гими   примерами   могут   служить   "телефонные   электронные

почтовые ящики" и автосекретари, используемые в телефонной

службе.

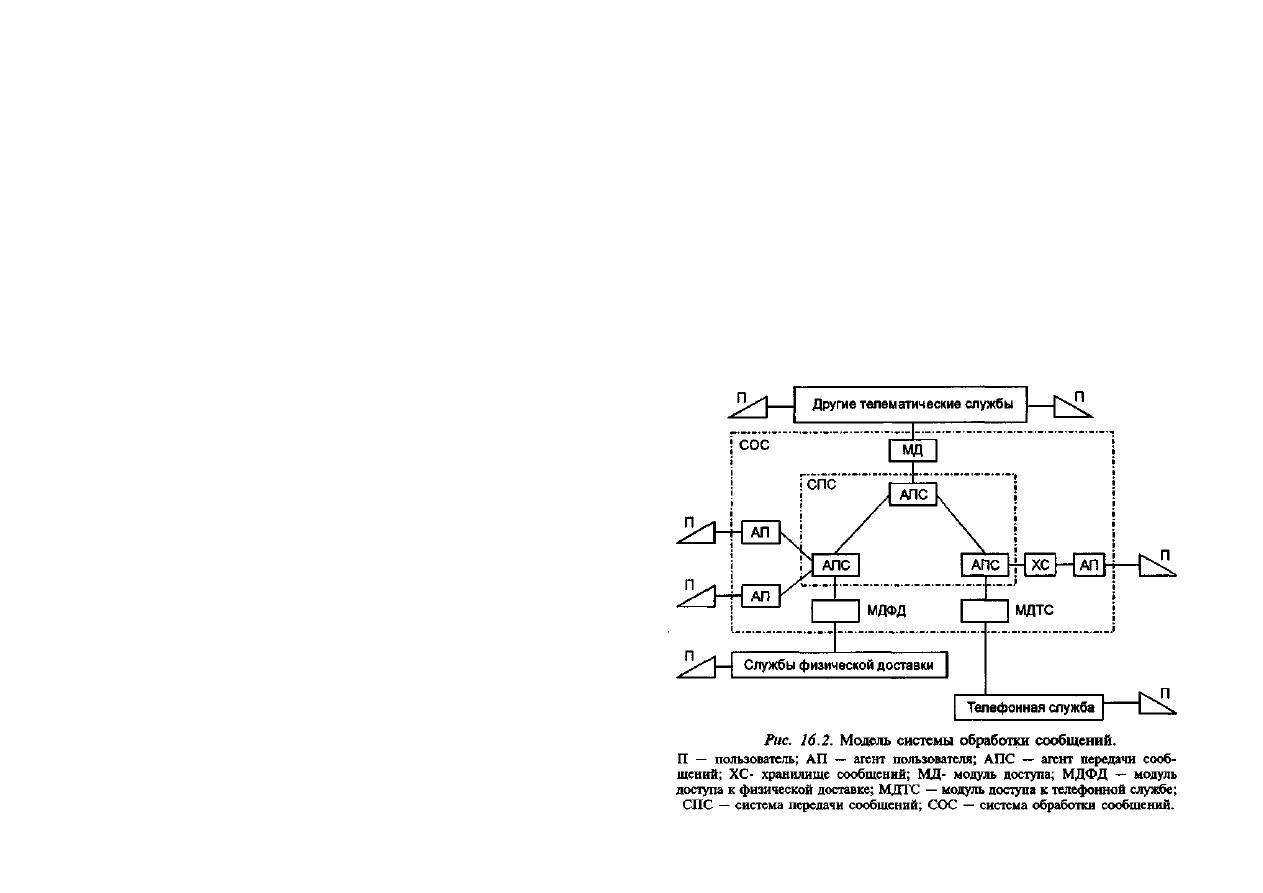

Концепция системы обработки сообщений восприняла опыт

развития   всех   этих   частных   случаев   и   предложила   единую,

универсальную систему, которая может быть использована для

различных видов информации.

Службы обработки сообщений отнесены к телематическим

службам, т. е. они не являются телефонными, телеграфными

или службами передачи данных. Это новые службы, имеющие

свои отличия. Основные их характеристики следующие:

1. Назначение — передача сообщений между пользовате

лями (людьми или машинами)  через промежуточные нако

пители (методами коммутации сообщений и "почтового ящи

ка");  не  обеспечивается,  следовательно,  диалоговый  режим

связи. Предусмотрены три категории срочности доставки, а

также услуги "задержанная доставка" и "хранилище сообщений"

(поиск сообщений производится получателем в удобное для

него время).

2. Сообщения могут содержать различные части, отлича

ющиеся методом кодирования; МСЭ-Т стандартизовал восемь

методов:

а) телекс;

б) текст с Международным алфавитом № 5 (МА5);

в) телетекс;

г) факс группы 3;

д) факс класса 1 группы 4;

е) видеотекс;

ж) смешанный режим;

з) голос в цифровой форме.

Возможны и другие типы кодированной информации, оп-

ределенные  в   национальном   масштабе  или  по  двусторонним

соглашениям между администрациями связи.

3. Терминалы отправителя и получателя при связи между

ними могут различаться  (например, телеграфный аппарат и

факсимильный аппарат группы 3);   СОС обеспечивает необ

ходимые преобразования сообщений.

4. Наличие в СОС промежуточного накопления дает воз

можность предоставить пользователям большое число (более

100) новых услуг, недоступных при передаче с коммутацией

каналов и с коммутацией пакетов; примеры таких услуг:

—задержанная доставка;

—аннулирование задержанной доставки;

—уведомление о недоставке;

—многоадресная доставка;

—альтернативный получатель, запрошенный отправителем;

— извлечение хранимого сообщения.

Их называют "элементами службы"; часть их предоставляется в

каждом   сообщении   в   качестве   базовой   службы,   часть   за-

прашивается пользователем как факультативные услуги, какие

обычно предоставляются сетями  с коммутацией каналов  или

пакетов.

5. "Дружественная" к пользователю система адресации со

общений; в заголовке сообщения можно указывать не только

номера терминалов, но и другие (но зарегистрированные в

СОС)  сведения о получателе и отправителе, например фа

милию, должность, название фирмы, почтовый адрес и т.д.

Гибкость     достигается   использованием  автоматизированной

"справочной службы" (или "справочника"), принципы которой

стандартизованы МСЭ совместно  с  ИСО в рекомендациях

F.500 и Х.500.  Намечено, что эта справочная служба будет

развиваться в мировом масштабе за рамки СОС и обслуживать

не только процедуры маршрутизации СОС, но и пользователей

всех служб электросвязи.

6. Предусмотрено  сопряжение  со  службами физической

доставки (например, с почтовой службой) для доставки сооб

щений к получателям,  не  имеющим электрических средств

связи.

7. Пользователями СОС и соответствующих служб могут

быть не только абоненты этих служб, но и абоненты других

стандартизованных МСЭ-служб, так как СОС может взаимо

действовать с другими сетями, по которым передаются сооб

щения. С этой точки зрения, СОС — универсальное средство

общего  пользования для  организации взаимосвязи     разных

служб.  В настоящее время стандартизованы принципы вза

имосвязи   службы   МПС   со   службами   Телекс,   Телетекс   и

Телефакс. Возможно также взаимодействие службы ГС с теле

фонной. Универсальность СОС позволяет также подключать к

ней системы электронной почты, не удовлетворяющие МСЭ-Т;

число пользователей таких систем благодаря этому тоже растет.

8. Предусматривается защита сообщений от несанкциони

рованного доступа; имеется несколько категорий конфиден

циальности сообщений.

Модель СОС показана на рис. 16.2. Здесь АПС — агенты

передачи сообщений,  действующие  совместно  с  целью до-

ставки сообщения к получателю и образующие систему пере-

дачи  сообщений  (СПС);  П —  пользователи,  а  АП —  агенты

пользователя, т.е. прикладные процессы, помогающие пользо-

вателям взаимодействовать с СПС. За каждым пользователем

закреплен свой АП.

Пользователь-отправитель подает сообщение в СПС с по-

мощью   своего   АП,   указывая   запрашиваемые   услуги.   СПС

доставляет сообщение пользователю-получателю с помощью

его   АП,   указывая   произведенные   в   СПС   преобразования

сообщения.

В   СОС   предусмотрены   также   хранилища   (накопители)

сообщений   (ХС),   закрепляемые,   как   и   АП,   за   конкретными

пользователями; ХС является факультативным средством, ко-

торое пользователь может использовать или не использовать.
