КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия - часть 8




Глава 7



Создание сборок



Сборка  в  КOMПAC-3D —  трехмерная  модель,  объединяющая  модели  дета-
лей и стандартных изделий, также информацию о взаимном положении ком-
понентов и зависимостях между параметрами их элементов.
Главное  отличие  КОМПАС-3D  LT  от  профессиональной  версии  системы
КОМПАС —  невозможность  моделирования  трехмерных  сборок  (файла  с  рас-
ширением а3d). В разд. 7.1 раскрыт прием имитации создания модели сбор-
ки, реализуемый в КОМПАС-3D LT. В разд. 7.2 рассмотрен пример, дающий
представление о процедуре создания сборки в профессиональной версии сис-
темы КОМПАС.

7.1. Использование детали-заготовки
для имитации создания сборки

Рассмотрим  пример  моделирования  крепления  оптической  детали  в  оправе
резьбовым кольцом по исходным данным рис. 6.10. На первом этапе необхо-
димо построить модели трех деталей.
При  создании  моделей  следует  учитывать,  что  входящие  в  "сборку"  детали
представляют собой тела вращения, поэтому эскизы "оснований" трехмерных
моделей могут быть получены в результате поочередного копирования соот-
ветствующих  графических  фрагментов  из  файла  с  исходными  данными.
На рис. 7.1 представлены эти фрагменты с указанием на осях базовых точек,
которые  при  вставке  фрагментов  в  эскизы  совмещаются  началом  системы
координат.
Для  создания  каждой  модели  с  каждым  эскизом  выполняется  Операция
вращения.  Для  улучшения  визуализации  создания  модели  крепления
в  модели  каждой  детали  выполните  вырез  четверти,  используя  операцию
Сечение по эскизу.

Часть II. Черчение с КОМПАС-3D

112

Y

X

Y

X

Y

X

Кольцо

Пластина

Оправа

Y

X

Y

X

Y

X

Кольцо

Пластина

Оправа



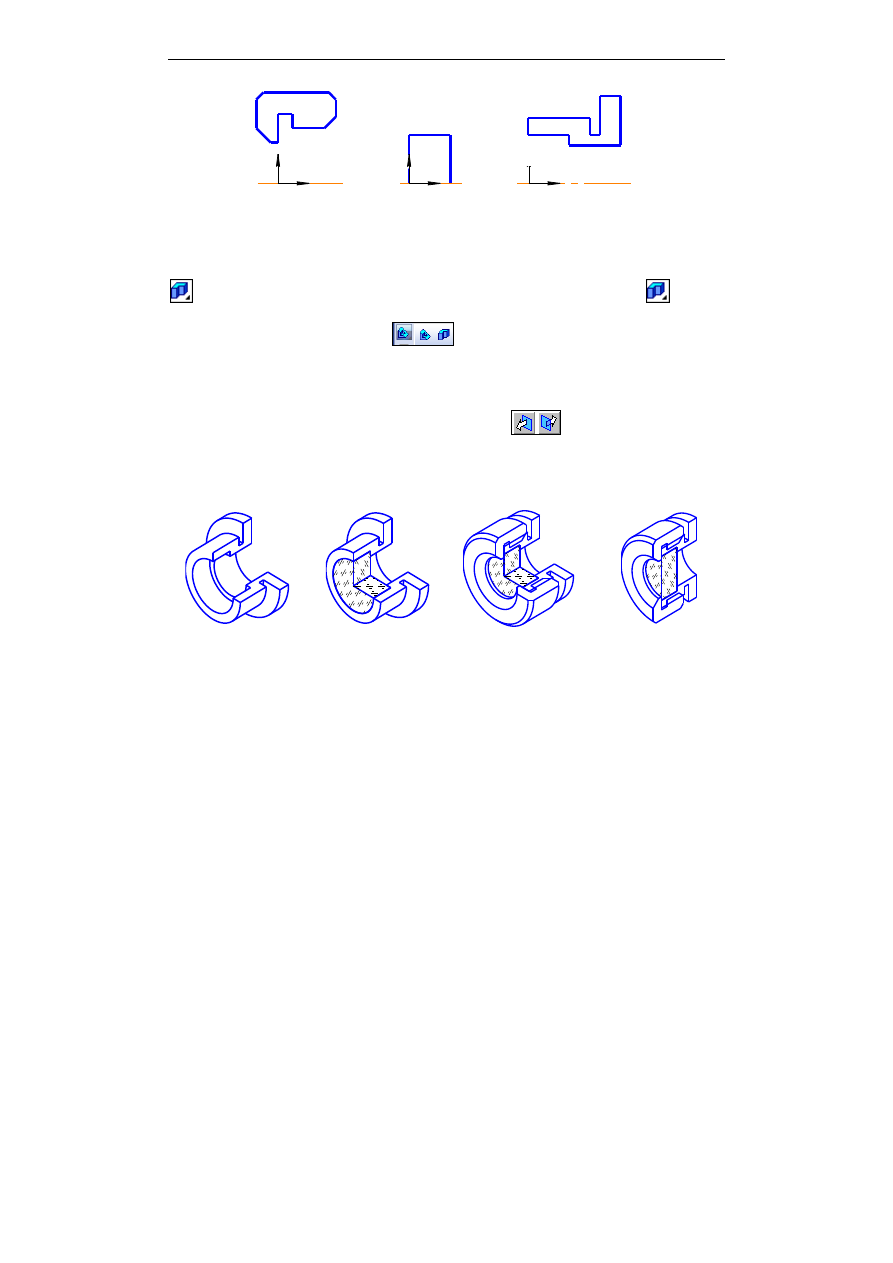

Рис. 7.1. Эскизы для создания осесимметричных деталей

Для  вызова  соответствующей  команды  нажмите кнопку  Сечение по эскизу

 на Инструментальной панели редактирования сборки. Кнопка

 коман-

ды  доступна  только  после  закрытия  эскиза.  Выбор  кнопки  производится  из
дополнительного меню команд

 на Инструментальной панели. Можно

также выбрать эту команду в меню Операции.
Проверьте  правильность  предлагаемого  системой  направления  вырезания.
При необходимости смените его на противоположное, воспользовавшись для
этого кнопками выбора направления вырезания

.

После выполнения данной команды модель каждой детали примет вид, пока-
занный на рис. 7.2.











Исходная

деталь:

Оправа

Вставка

детали-заготовки:

Пластина

Вставка

детали-заготовки:

Кольцо

Модель

для вставки

в чертеж

а

б

в

г

Рис. 7.2. Этапы создания модели крепления

На следующем этапе необходимо выполнить трехмерную модель и ассоциа-
тивный  чертеж  крепления  оптической  детали  в  оправе  резьбовым  кольцом
в указанной последовательности:

1.  Откройте документ Оправа. В Дереве модели название Деталь замените

на Крепление.

Глава 7. Создание сборок

113

2.  Вызовите  команду  Операции |  Деталь-заготовка  или  нажмите  кнопку

Деталь-заготовка на панели Редактирование детали. Укажите имя фай-
ла Пластина и нажмите кнопку Открыть. Внизу экрана появится диалог
выбора способа вставки заготовки. Активизируйте переключатель Встав-
ка внешней ссылкой. При этом деталь будет вставлена с сохранением ее
связи  с  файлом-источником.  После  указания  способа  вставки  нажмите
кнопку Создать объект.

3.  Повторив  действия  предыдущего  пункта,  вставьте  деталь-заготовку

Кольцо.

4.  Выполните команду Сечение по эскизу для придания модели Крепление

вида, показанного на рис. 7.2, г.

5.  Для создания ассоциативного чертежа воспользуйтесь командой Создать |

Чертеж  из  меню  Файл.  Нажмите  кнопку  Сохранить  как  на  панели
Стандартная.  В  поле  имени  файла  диалогового  окна  сохранения  доку-
ментов введите Крепление.

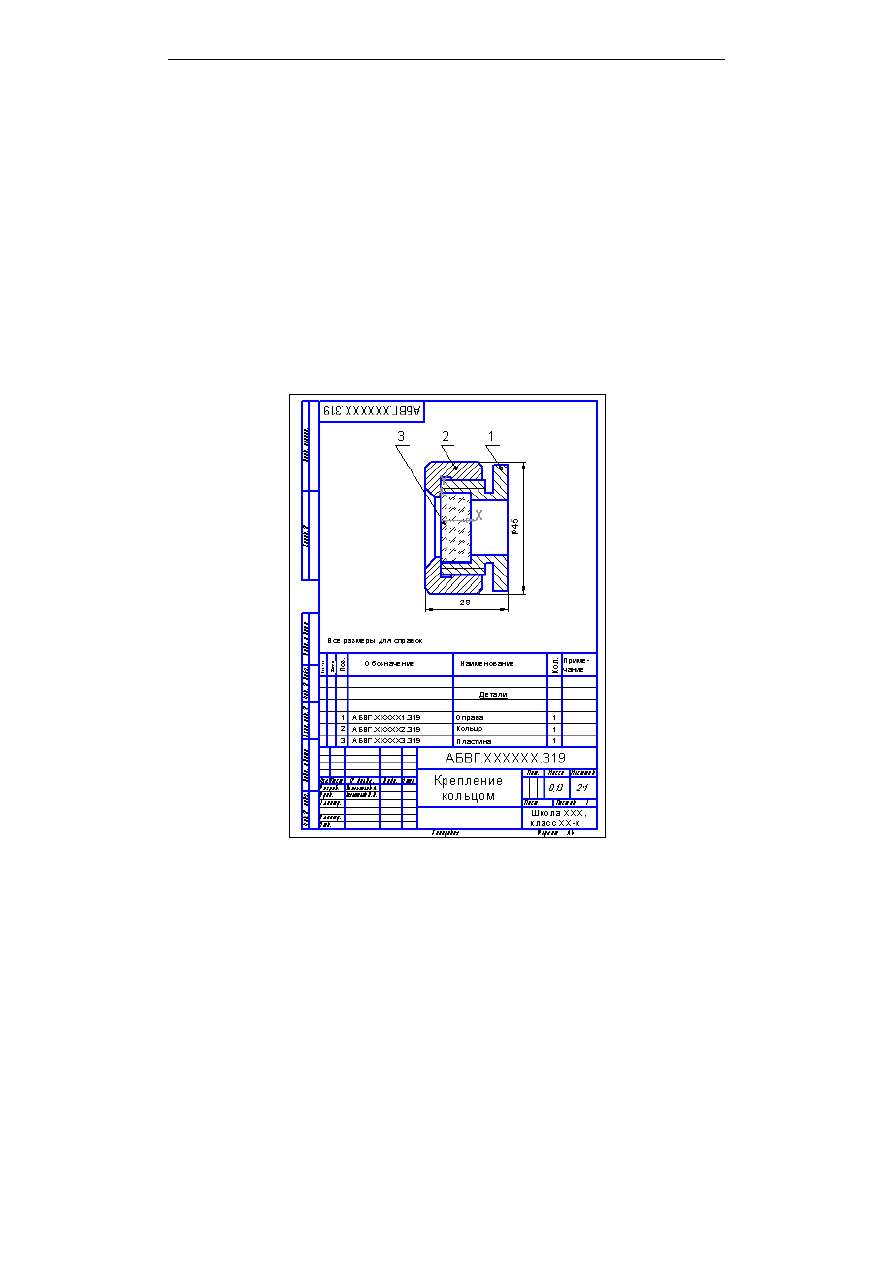

Рис. 7.3. Сборочный чертеж крепления кольцом

Часть II. Черчение с КОМПАС-3D

114

6.  Примените  команду  Вставка |  Вид  с  модели |  Стандартные.  Откройте

ранее сохраненный документ Крепление. На вкладке Параметры Панели
свойств в поле Ориентация главного вида выберите ориентацию Справа.
К главному виду примените команду Разрушить вид.

7.  Удалите 2 лишних вида.
На заключительном этапе редактируется изображение крепления, наносится
штриховка,  размеры,  выполняются  линии-выноски  и  надписи  над  полками,
заполняется спецификация. Сборочный чертеж, совмещенный со специфика-
цией, показан на рис. 7.3.

7.2. Моделирование резьбового соединения

Рассмотрим  пример  моделирования  резьбового  соединения  по  исходным
данным рис. 6.10. На первом этапе необходимо создать модели втулки и вво-
рачиваемой в нее пробки.
При  создании  моделей  следует  учитывать,  что  входящие  в  "сборку"  детали
представляют собой тела вращения, поэтому в качестве эскизов "оснований"
трехмерных  моделей  удобно  брать  эскизы  непосредственно  из  исходных
данных, не выполняя никаких измерений.
Сохраните модели в файлах с соответствующими именами. Вид твердотель-
ных трехмерных моделей деталей показан на рис. 7.4.

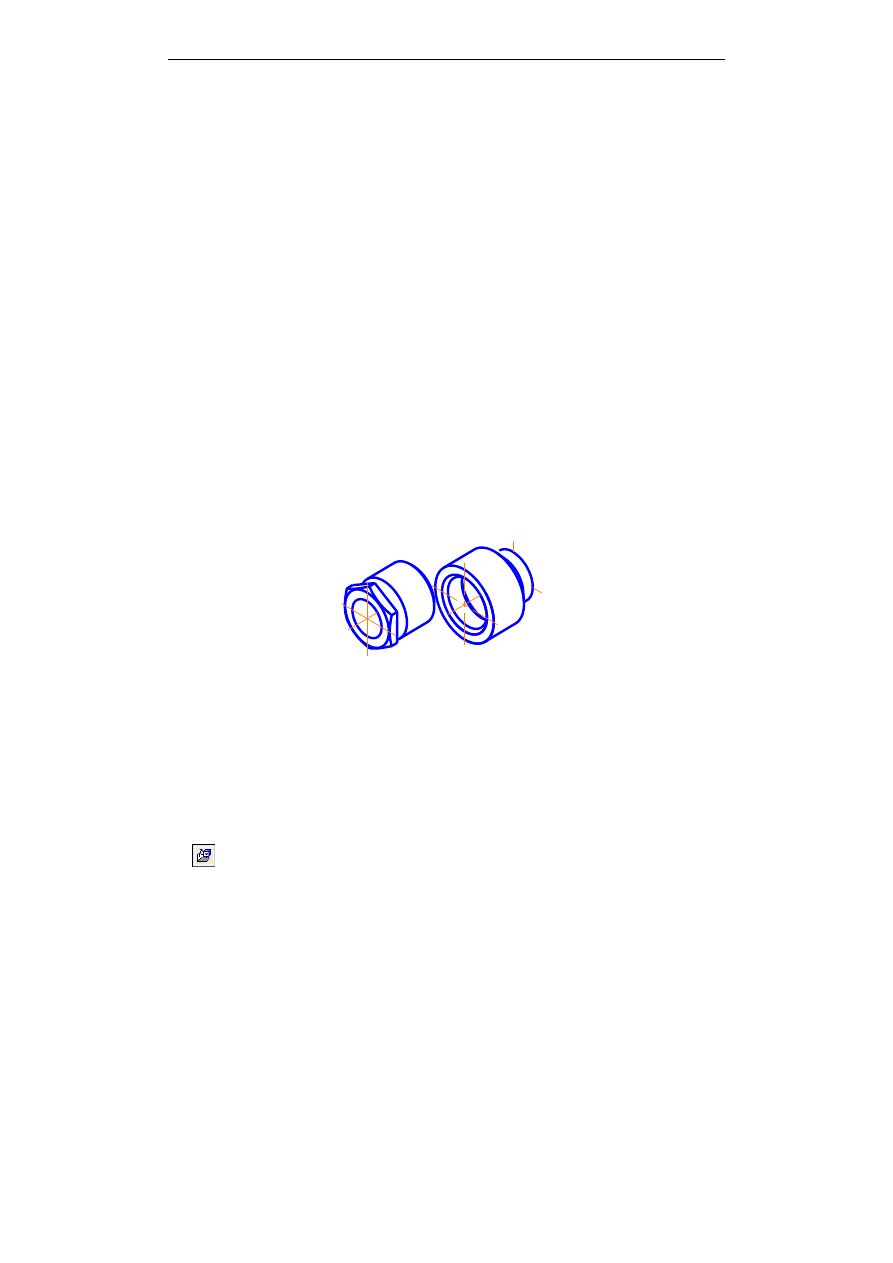

Рис. 7.4. Компоненты сборки — втулка и пробка

На  следующем  этапе  необходимо  выполнить  трехмерную  модель  сборки
в указанной последовательности:

1.  Выполните  команду  Файл |  Создать |  Сборка.  Установите  требуемую

ориентацию координатных осей. В Дереве модели название Сборка заме-
ните на Соединение резьбовое.

2.  На  панели  редактирования  сборки  нажмите  кнопку  Добавить  из  файла

. В списке файлов деталей сборки укажите документ Втулка и размес-

Глава 7. Создание сборок

115

тите  втулку  так,  чтобы  в  нее  удобно  было  вворачивать  вторую  деталь.
Втулка  занимает  на  чертеже  фиксированное  положение  и  становится  не-
перемещаемой.  Признак  фиксации  детали  отображается  в  Дереве  по-
строения флажком (Ф). При необходимости этот флажок можно снять.

3.  Добавьте  из  файла  вторую  деталь —  Пробка.  Внесите  наименования  де-

талей в Дерево построения.

4.  Из  меню  Операции  выберите  команду  Сопряжение  компонентов |

Соосность.  Эту  же  команду  можно  ввести,  активизировав  Инструмен-
тальную  панель  Сопряжение  компонентов

  с  помощью  кнопки

.

Отметьте последовательно две цилиндрические поверхности на частях со-
прягаемых деталей. После отработки данного сопряжения обе детали бу-
дут расположены на одной оси.

5.  Из  меню  Операции  выберите  команду  Совпадение.  На  моделях деталей

отметьте  последовательно  их плоскости сопряжения. Для этого компози-
цию  элементов  чертежа  необходимо  разворачивать  так,  чтобы  оказались
видимыми сопрягаемые части (удобно поворачивать компоненты, продви-
гая  маркер  параллельно  их  осевой  линии).  После  выполнения  данной
команды  детали  "слипнутся"  и  их  линейное  перемещение  друг  относи-
тельно друга станет невозможным.
Обе команды сопряжения будут отображены в Дереве построения с ука-
занием наименований операций сопряжения и имен сопрягаемых деталей.

6.  Выполните  вырез  четверти,  используя  операцию  Сечение  по  эскизу.  Ре-

зультат показан на рис. 7.5, а.

7.  Удалите  сопряжение  Совпадение.  На  панели  Редактирование  сборки

нажмите  кнопку  Переместить  компонент.  В  Дереве  модели  выделите
строку Пробка. Модель пробки станет зеленого цвета. Курсором перемес-
тите пробку в положение, показанное на рис. 7.5, б.

8.  Из  меню  Операции  выберите  команду  Совпадение.  На  моделях деталей

отметьте последовательно горизонтальные или вертикальные грани выреза.

9.  Сохраните полученную модель с именем Соединение резьбовое.


а

б

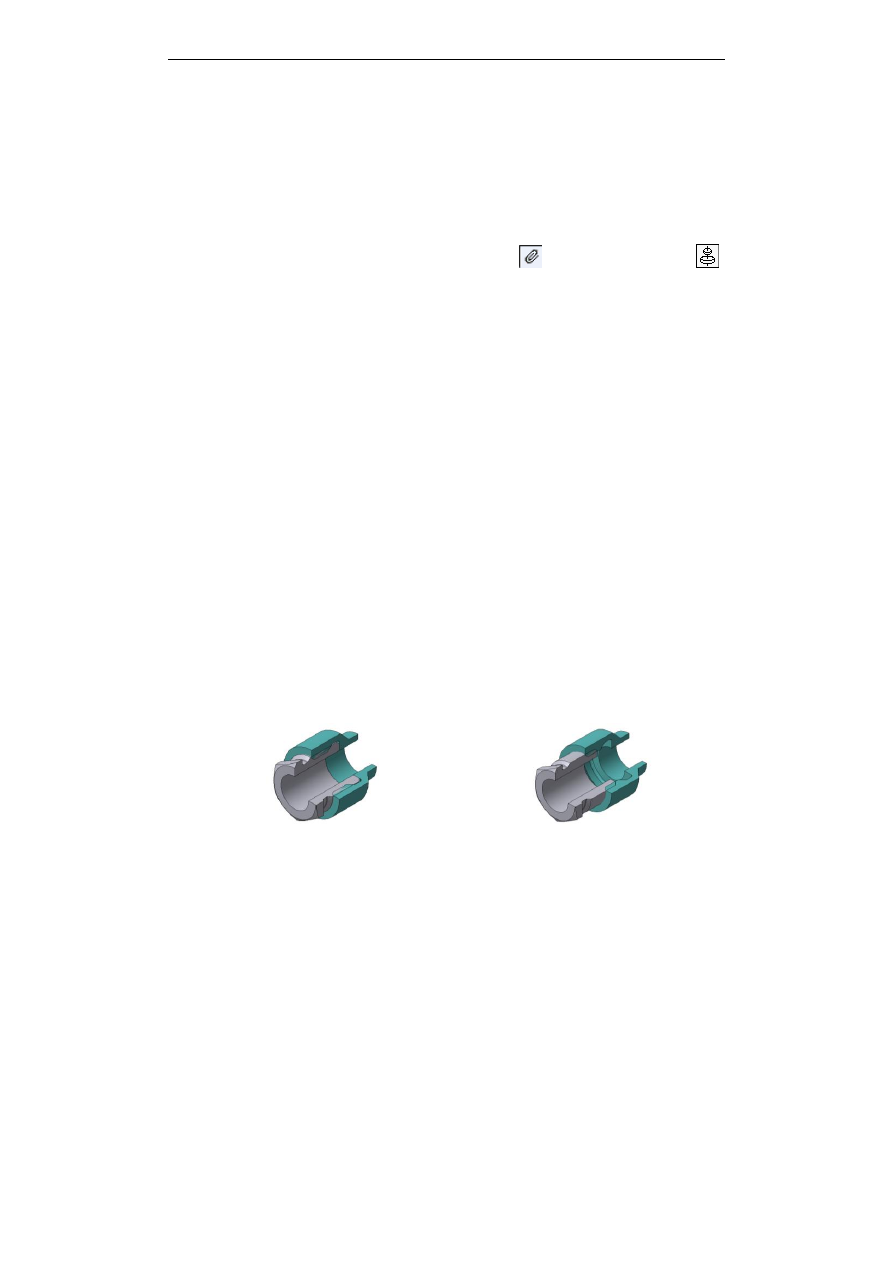

Рис. 7.5. Модели соединения резьбового:

а — после первоначального наложения двух сопряжений; б — после перемещения пробки







Ч А С Т Ь  I I I

Информатика

с КОМПАС-3D




Глава 8



С КОМПАСом к геометрическому
трехмерному моделированию


По наглядности и разнообразию возможностей графическая информация на-
много  превосходит  остальные  виды  информации,  хранимой  и  обрабатывае-
мой компьютерами. "Лучше один раз увидеть, чем сто раз услышать", — гла-
сит пословица.
Графические  формы  представления  информации  характерны  тем,  что  вос-
принимаются  не  на  уровне  интерпретации  содержания,  как  тексты и число-
вые  выражения,  а  гораздо  раньше —  на  уровне  распознавания  образов.  Вот
почему  рассматривание  картинок  меньше  утомляет,  чем  чтение  сообщений
[32].  В  известной  литературе  справедливо  отмечается,  что  компьютерная
графика является одной из наиболее бурно развивающих отраслей информа-
тики и во многих случаях выступает "локомотивом", тянущим за собой всю
компьютерную индустрию.

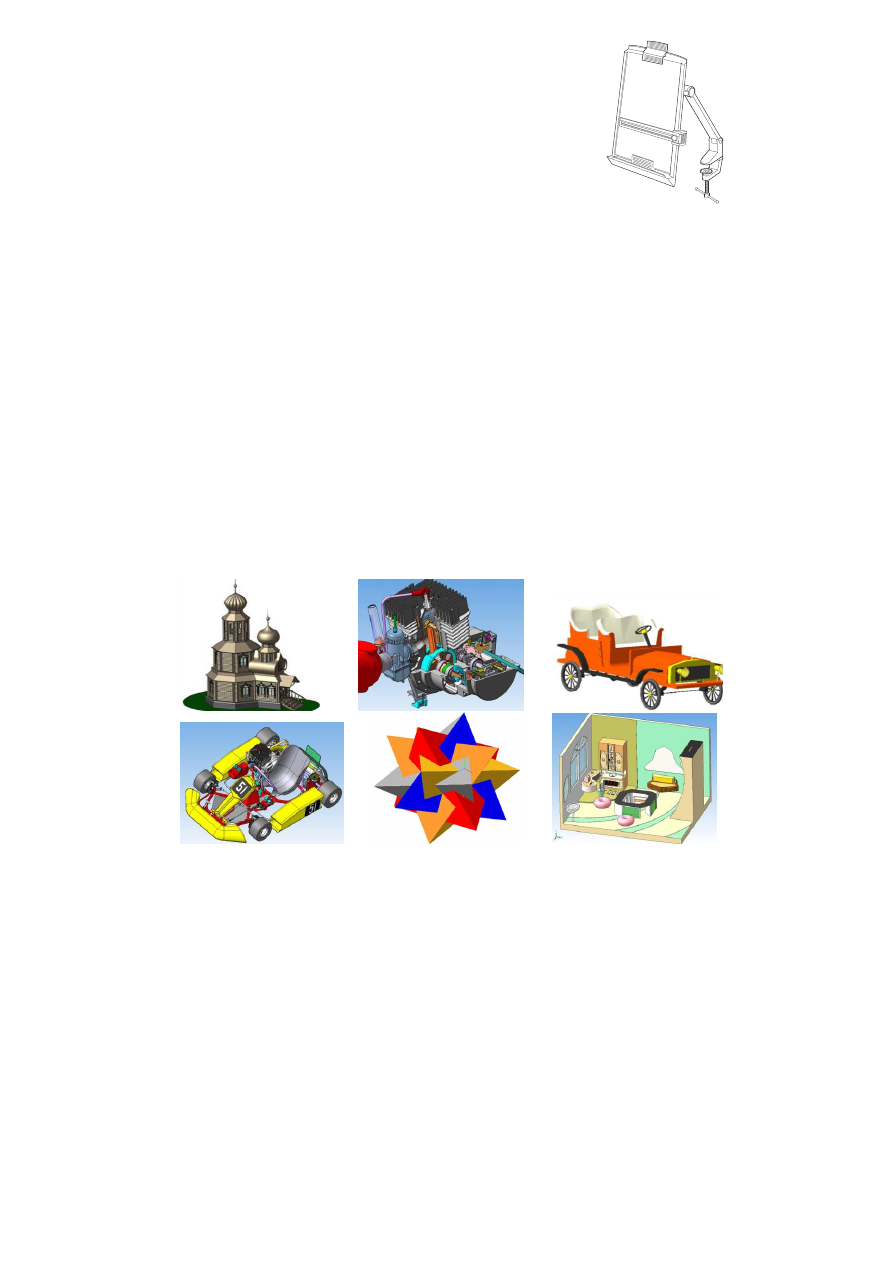

Рис. 8.1. Изображения твердотельных моделей, созданных школьниками

Часть III. Информатика с КОМПАС-3D

120

Вместе с тем считается, что у графических форм представления информации
есть  характерные  недостатки:  высокая  трудоемкость  создания  и  высокая
стоимость  используемых  графических  пакетов.  На  рис. 8.1  представлены
изображения твердотельных моделей, созданных школьниками.
Очевидно,  что  российские  школьники  трудностей  не  боятся,  а  внедрение
в образование свободно распространяемой версии КОМПАС-3D LT снимает
проблемы с высокой стоимостью используемых пакетов. В данной главе по-
казано, что система КОМПАС-3D LT — достойная альтернатива другим гра-
фическим пакетам, рассматриваемым и изучаемым в курсе "Информатика".

8.1. Место графической обработки
информации в курсе информатики
и информационных технологий

В  учебниках  для  общеобразовательных  учреждений  и  вузов  вопросам обра-
ботки графической информации (ОГИ) уделяется (и уделялось) не слишком
мало  внимания.  Таблица 8.1  дает  представление  об  изучаемых,  в  основном
в  рамках  информатики,  графических  пакетах  и  показывает  предполагаемый
уровень (представления, знания, умения) освоения технологий ОГИ.
В источниках, упомянутых в табл. 8.1, небольшое количество примеров рас-
крывает  создание  лишь  несложных  графических  фрагментов.  Практически
отсутствуют описания приемов создания изображений, которые нельзя отне-
сти к разряду элементарных. Исключением является пособие [2].
Выбор графических пакетов для освоения, показанный в табл. 8.1, вызывает
вопросы.  Очевидно,  что  при  обучении  следует  опираться  на  лицензионное
программное обеспечение, которое должно быть и в образовательных учреж-
дениях и на домашних компьютерах обучаемых.
Следует напомнить, что в 2008 году в рамках национального проекта "Обра-
зование"  в  школы  России  был  поставлен  стандартный  базовый  пакет  про-
граммного  обеспечения  "Первая  Помощь  1.0".  В  этот  базовый  пакет  входят
следующие графические инструменты:



Adobe Creative Suite 2.3 Premium (набор профессиональных инструментов
для работы с графическим и веб-контентом);



CorelDRAW Graphics Suite X3 Russian (ведущий пакет векторной графики,
устанавливающий стандарты с точки зрения простоты в работе);



Microsoft  Visio  Professional  2007  (редактор  схем,  позволяющий  наглядно
представлять и анализировать сложную информацию);



КОМПАС-3D LT V9.

Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

121

Однако  анализ  литературных источников обнаружил тенденцию к полному ис-
ключению из учебников [11, 22—24] вопросов обработки графической информа-
ции  или  к  рассмотрению  этих  вопросов  на  уровне  задания  соответствующего
блока единого государственного экзамена (ЕГЭ) по информатике [13].
В  настоящее  время  многие  учителя  и  школьники  достаточно  прагматичны,
и можно спрогнозировать снижение интереса и времени на изучение вопросов
обработки графической информации, если содержание заданий блока "Техно-
логии обработки графической и звуковой информации" ЕГЭ не изменится.
Содержание  ЕГЭ  включает  основные  темы  курса  информатики  и  информа-
ционных  технологий,  объединенных  в  10  тематических  блоков.  Всего  одно
задание блока "Технологии обработки графической и звуковой информации"
входит в часть 1 (А) экзаменационной работы. Эта часть представляет собой
20 заданий с выбором одного верного ответа из четырех предложенных.

Таблица 8.1. Изучаемые в курсе "Информатика" графические пакеты

Графиче

ский

редактор
(ГР)

Номер литературного источника в списке литературы

2

3

4

14  15  17  18  21  23  26  28  29  30  34  35  36  38

Описание редактора. Описание приемов создания изображений

Adobe
Illustrator









●

















●















●

















●







Adobe
Photoshop









●











●





●





●









●













●











AutoCAD































●

●































●



Google
CketchUp













●

































●





















CorelDRAW









●











●











●









●







●





●











Paint



●  ●





●







●









●







●  ●





●







●









●





Paintbrush







●

































●



























ГР, встроен-

ный в Word



●



●





●  ●













●







●



●





●  ●



















3ds Max































●

































●



КОМПАС-3D

●























●









●























●









Часть III. Информатика с КОМПАС-3D

122

Далее  приведены  задания  из  демонстрационных  вариантов КИМ (контроль-
но-измерительных материалов!) 2007 и 2009 гг. (сайт www.ctege.org):



ЕГЭ 2007. Для хранения растрового изображения размером 64 64 пиксела
отвели  512 байтов памяти. Каково максимально возможное число цветов
в палитре изображения?

1) 16;

2) 2;

3) 256;

4) 1024.



ЕГЭ  2009.  Для  кодирования  цвета фона интернет-страницы используется
атрибут

bgcolor="#XXXXXX"

, где в кавычках задаются шестнадцатеричные

значения интенсивности цветовых компонентов в 24-битной RGB-модели.
Какой цвет будет у страницы, заданной тегом

<body bgcolor="#FFFFFF">

?

1) белый;

2) зеленый;

3) красный;

4) синий.

Возникает вопрос, почему из 32 заданий ЕГЭ только одно посвящено вопросам
ОГИ?  Конечно,  существуют  проблемы  разработки  содержательных  тестов
с исходной графической информацией. Но эти проблемы разрешимы. Следует
отметить, что в [13] представлена статистика выполнения заданий экзаменаци-
онной  работы  по  информатике.  Процент  выполнения  задания  по  технологии
ОГИ (по сравнению с заданиями других блоков) максимален — 93%.
Известно  [5],  что  одна  из  болевых  точек  нашего  образования  исторически
связана  с  преобладающим  развитием  вербально-логического,  аналитическо-
го, т. е. левополушарного мышления человека. Это происходит в ущерб син-
тетическому, образному, интуитивному и ситуативному, т. е. правополушар-
ному. В то же время развитие правополушарного мышления является одним
из важнейших аспектов системной интеграции информационных технологий
в высшей школе [5].
Очевидно,  что  привнести  лепту  в  развитие  образного  мышления  может
включение в курс информатики решения задач геометрического моделирова-
ния на современном уровне. Система КОМПАС-3D LT — удобное и доступ-
ное средство для решения таких задач. В главе 10 показано, что уровень раз-
вития образного мышления можно тестировать.

8.2. Решение задач геометрического
моделирования в растровом
и векторном редакторах

Простейшим  видом  моделей  являются  геометрические  модели  [27].  Они
передают  внешние  признаки  объекта:  размеры,  форму,  цвет.  Для  создания
несложных  двумерных  (плоских)  геометрических  моделей  можно  использо-
вать простые растровые графические редакторы.

Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

123

В  практикуме  [14]  отмечается,  что  Paintbrush  (или  Paint)  можно  рассматри-
вать не только как отдельное приложение, позволяющее создавать и обраба-
тывать изображения, оттачивать навыки применения мыши, но и как средст-
во  пропедевтической  подготовки  к  работе  в  более  серьезных  программах,
таких как Word и Excel.
Цель данной главы — познакомить с возможностями применения системы
КОМПАС-3D  для  решения  задач  геометрического  моделирования,  рас-
сматриваемых в тематическом блоке "Технология обработки графической и
звуковой  информации"  курса  информатики.  Это  знакомство начнем на ос-
нове сравнения возможностей разных редакторов для решения одинаковых
задач.
В  табл. 8.2  для  задач  1—3  на  построение  раскрыты  приемы  моделирования
геометрических  операций.  В  задачах  4—8  необходимо  создать  геометриче-
ские  модели  с  заданными  свойствами  [27].  Известные  алгоритмы  решения
задач  с  помощью  редакторов  Раintbrush  или  Раint  представлены  в  табл. 8.2
в графической форме.
В табл. 8.2 показано, что представленные задачи решаются в КОМПАС зна-
чительно  быстрее.  Для  решения  задач  1—4,  7  достаточно  выполнить  одну
команду.  Следует  заметить,  что  в  [31]  задачи  1  и  3  предлагается  в  системе
КОМПАС  решать  на  основе  вспомогательных  геометрических  построений,
без которых, как показано в табл. 8.2, можно обойтись.

Таблица 8.2. Создание простых геометрических моделей

в редакторах Paint и КОМПАС

Задача

Алгоритм построения

в редакторе Paint

Требуемые действия
в редакторе КОМПАС

1. Деление
отрезка по-
полам

4

5



4

5





Включите привязку
Середина

2. Построе-
ние окружно-
сти заданно-
го радиуса и
определение
ее центра



Заданный радиус указы-
вают на Панели свойств
при выполнении команд:
Окружность по 2 точ-
кам; Окружность,
касательная к 1 кривой;
Окружность, касатель-
ная к 2 кривым

Часть III. Информатика с КОМПАС-3D

124

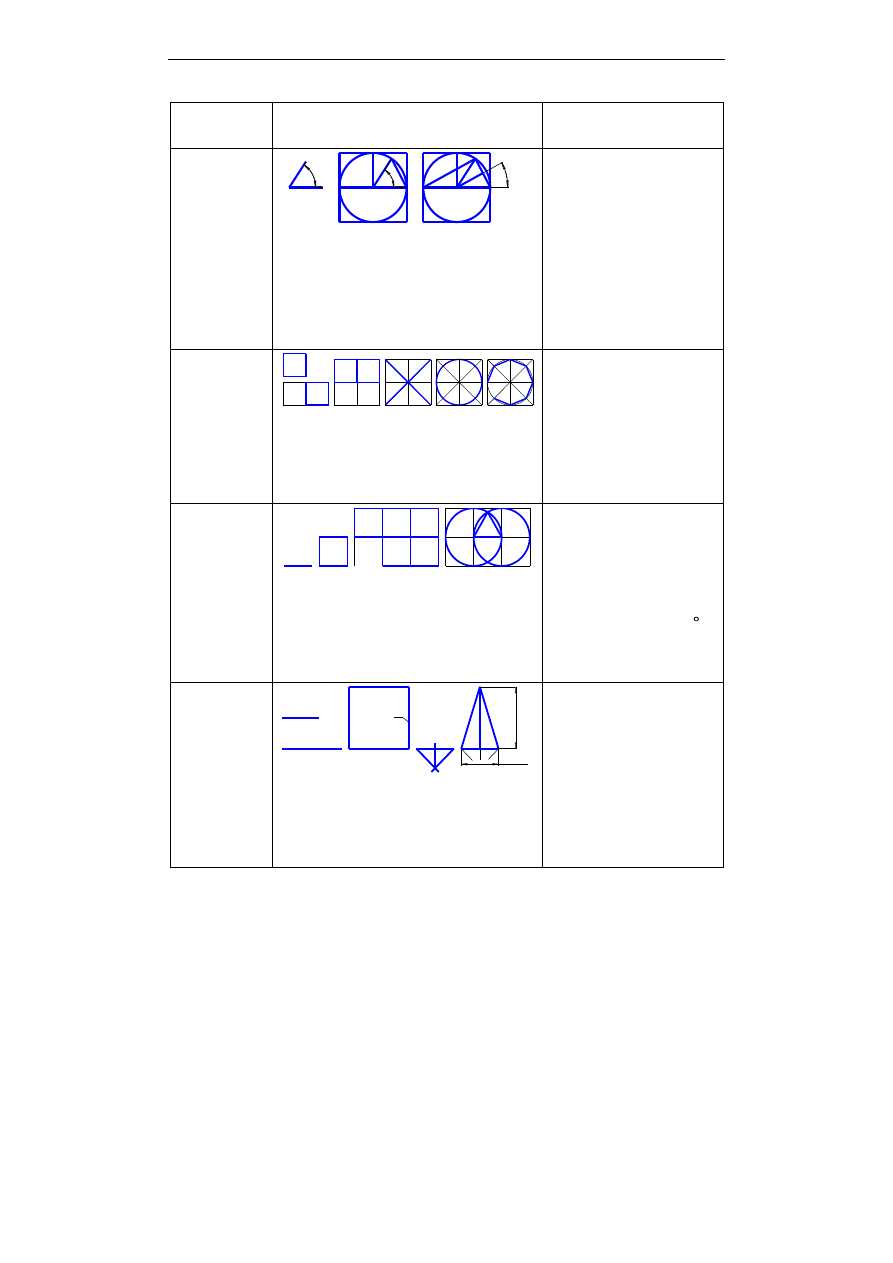

Таблица 8.2 (продолжение)

Задача

Алгоритм построения

в редакторе Paint

Требуемые действия
в редакторе КОМПАС

3. Деление
угла пополам

5

6



1

9

'

2

8



9

'

5

6



1

9

'

2

8



9

'



Нажмите кнопку Измере-
ния (2D). Нажмите кнопку
Угол между двумя пря-
мыми (отрезками). На
Панели свойств включите
режим Отрисовывать
биссектрису. Укажите
вершину для измерения
угла. Укажите точку на
первой стороне угла.
Укажите точку на второй
стороне угла

4. Построе-
ние правиль-
ного восьми-
угольника



На панели Геометрия
нажмите кнопку Много-
угольник. Укажите точку
центра многоугольника
или введите ее коорди-
наты. Выберите режим
По вписанной окружно-
сти или По описанной
окружности

5. Построе-
ние равно-
стороннего
треугольника
с заданной
стороной



Нарисуйте горизонталь-
ный Отрезок. Длина от-
резка указывается на
Панели свойств.

Из конца первого прове-
дите второй Отрезок,
указав длину и угол 60 .
Соедините концы по-
строенных отрезков, ис-
пользуя команду Отрезок

6. Построе-
ние равно-
бедренного
треугольника
по заданному
основанию a
и высоте h

h

h

h

a

a/2

a

h

h

h

h

a

a/2

a

h



Нарисуйте Отрезок, Дли-
на отрезка a указывается
на Панели свойств. Вклю-
чите привязку Середина
и из середины первого
отрезка проведите Пер-
пендикулярный отрезок,
указав его длину. Исполь-
зуя команду Отрезок,
нарисуйте 2 боковые сто-
роны треугольника

Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

125

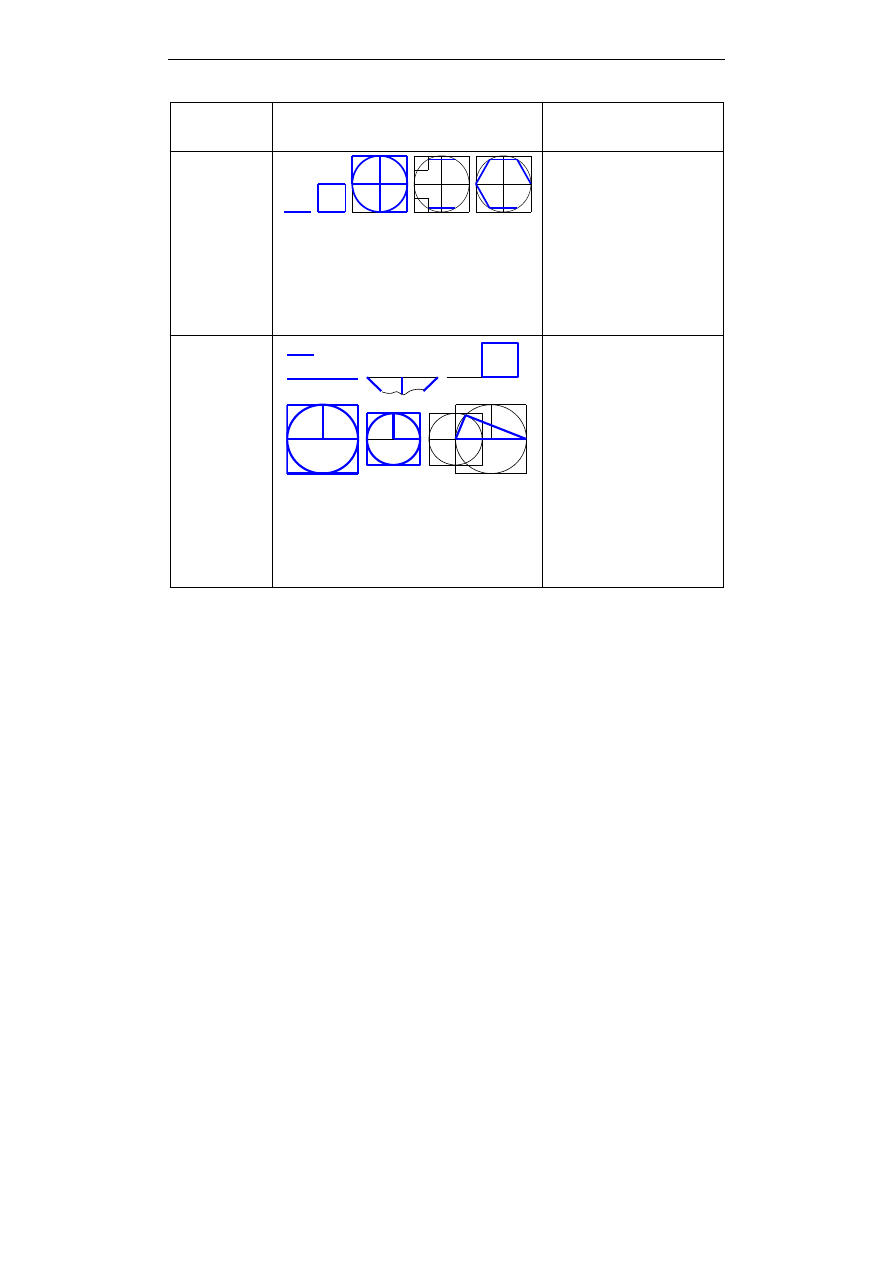

Таблица 8.2 (окончание)

Задача

Алгоритм построения

в редакторе Paint

Требуемые действия
в редакторе КОМПАС

7

. Построе-

ние правиль-
ного шести-
угольника
с заданной
стороной



На панели Геометрия
нажмите кнопку Много-
угольник. Укажите
точку центра многоуголь-
ника или введите ее ко-
ординаты. Выберите
режим По описанной
окружности. Укажите
Радиус, который равен
длине стороны

8. Построе-
ние прямо-
угольника по
заданным
длинам с —
гипотенузы и
a

— катета

a

c

a

a

c

a

1

2

4

5

3

a

c

a

a

c

a

1

2

4

5

3



Нарисуйте Окружность,
указав Диаметр, равный
длине с гипотенузы.

Используя привязку
Точка на кривой,
из конца первого прове-
дите второй Отрезок,
задав длину с, равную
длине катета.

Соедините концы по-
строенных отрезков,
используя команду
Отрезок




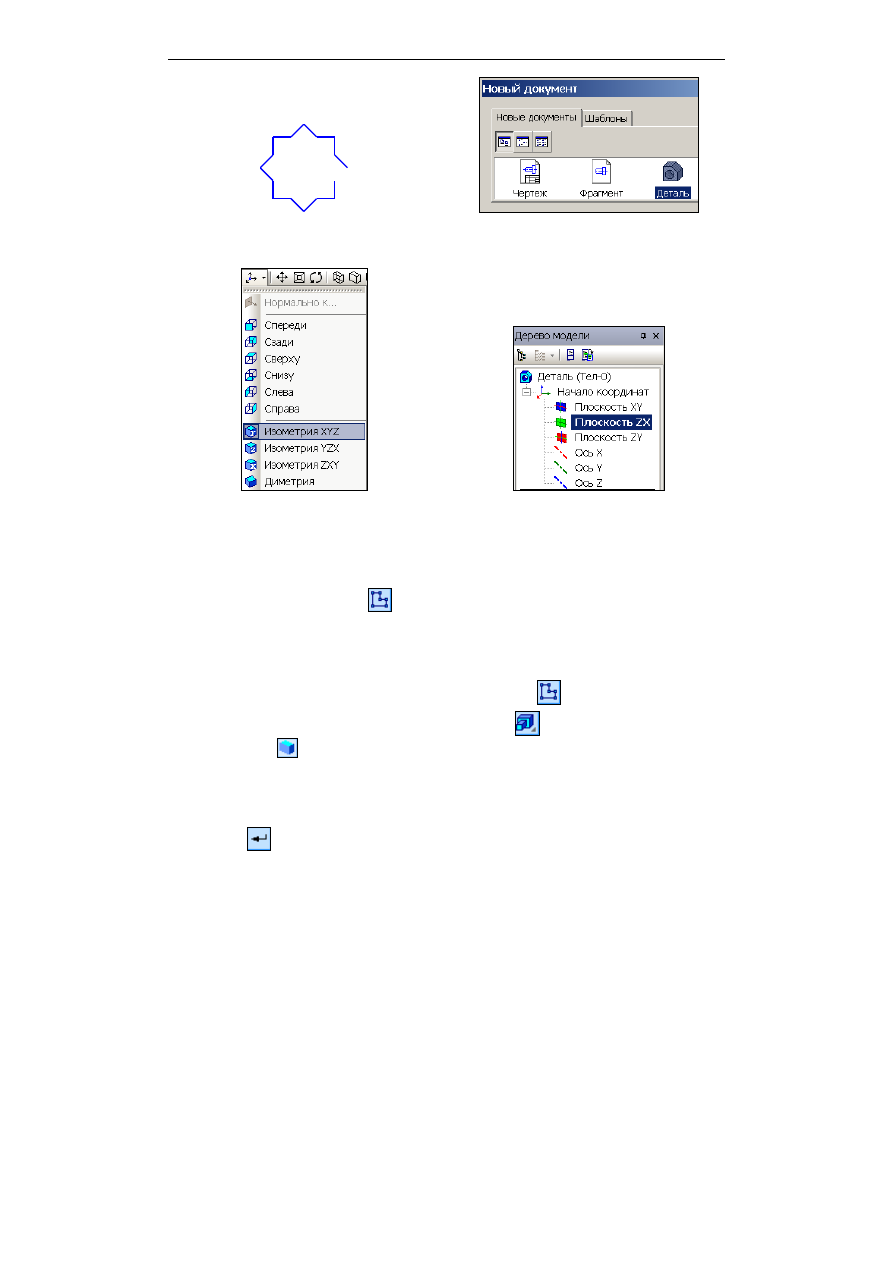

В  табл. 8.3  раскрыта  технология  создания  изображения  восьмиконечной
звезды  в  редакторах  Paint  (Paintbrush)  и  КОМПАС.  Инструкция  создания
изображения  звезды  в  редакторе  Paintbrush  с минимальными сокращениями
взята из учебника [4].
В  системе  КОМПАС  изображение  выполняется  после  выполнения  команд
Файл |  Создать |  Фрагмент.  Для  рационального  выполнения  изображения
в  документе  типа  Фрагмент  необходима  предварительная  Установка  гло-
бальных привязок, таких как: Пересечение, Угловая привязка, Точка на
кривой.

Часть III. Информатика с КОМПАС-3D

126

Таблица 8.3. Этапы создания изображения в редакторах Paintbrush и КОМПАС

№
п/п

Требуемые действия в редакторе
Paintbrush

Иллюст-
рации

Требуемые действия
в редакторе КОМПАС

1

Выбрав команду меню Параметры | Ат-
рибуты образа, установите ширину изо-
бражения 8 см, высоту — 8 см, цвет —
черно-белый.

Выберите инструмент Незакрашенная
окружность, толщина линии — 1 пиксел.

Удерживая нажатой клавишу <Shift>, на-
рисуйте окружность.

Выберите инструмент Прямая линия.
Удерживая нажатой клавишу <Shift>, про-
ведите через центр окружности перпенди-
кулярные прямые



Нажмите кнопку
Геометрия на Панели
переключения.
На открывшейся инст-
рументальной панели
нажмите кнопку
Окружность.

Нарисуйте окружность
диаметром 40 мм
и 2 отрезка

2

При нажатой клавише <Shift> проведите
прямую из центра окружности под углом
45

вправо вверх



Проведите прямую из
центра окружности под
углом 45° вправо
вверх

3

При нажатой клавише <Shift> проведите
3 отрезка



Проведите 3 отрезка

4

Выберите инструмент Ластик, осторожно
удалите лишние линии. Более точное уда-
ление ненужных линий и точек можно про-
извести с помощью меню Просмотр |
Приблизить



Удалите окружность
(Delete)

5

Выберите инструмент Ножницы и выде-
лите полученное изображение. Удерживая
нажатой клавишу <Ctrl>, с помощью мыши
скопируйте выделенный фрагмент на сво-
бодную область листа



Нажмите кнопку Ре-
дактирование детали
на Панели переклю-
чения. На Инструмен-
тальной панели на-
жмите кнопку
Симметрия. Выделите
4 отрезка, укажите
первую и вторую точки
на оси симметрии

6

Выберите команду Преобразование | По-
вернуть по горизонтали. Перевернутый
выделенный фрагмент с помощью мыши
переместите к исходному рисунку до со-
вмещения вертикальных и горизонтальных
линий





Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

127

Таблица 8.3 (окончание)

№
п/п

Требуемые действия в редакторе
Paintbrush

Иллюст-
рации

Требуемые действия
в редакторе КОМПАС

7

Повторите пункт 5.

Повторите пункт 6, но теперь поверните
фрагмент по вертикали



Выделите 4 отрезка.
На Инструментальной
панели нажмите кноп-
ку Масштабирование.
В Панели свойств ука-
жите точку центра
масштабирования,
а также МасштабХ —
0.5; <Enter>;
МасштабY — 0.5;
<Enter>;

еще раз

нажмите клавишу
<Enter>



8

Вновь выделите (при нажатой клавише
<Shift>) полученное изображение.

Выберите пункты меню Преобразования |
Сжать+растянуть. На свободном месте
листа выделите квадратную область
меньшего размера (при нажатой клавише
<Shift>, чтобы не нарушить пропорций)



Выделите 9 отрезков.
Нажмите кнопку Копия
по окружности. Ука-
жите центр копирова-
ния по окружности.
Задайте режим
Вдоль всей окружно-
сти и Количество
копий — 4.

Нажмите кнопку Соз-
дать объект и сохра-
ните файл с именем
Звезда

9

Выделите полученное изображение и пе-
реместите его с помощью мыши до нало-
жения осевых линий преобразованного и
исходного изображений




После  выполнения  изображения  в  КОМПАС-3D  несложно  создать  твердо-
тельную модель восьмиконечной звезды.

1.  Откройте файл, содержащий фрагмент Звезда, и выделите показанное изо-

бражение. Выберите из Главного меню команду Редактор | Копировать.
В качестве точки привязки при выполнении копирования укажите пересе-
чения осей (рис. 8.2).

2.  Для  создания  модели  новой  детали  выполните  команду  Файл |  Создать

или  нажмите  кнопку  Создать

  на  панели  Стандартная.  В  открыв-

шемся окне выберите тип нового документа Деталь (рис. 8.3).

3.  На  панели  Вид  нажмите  кнопку  списка  справа  от  кнопки  Ориентация

 и укажите вариант Изометрия XYZ (рис. 8.4).

Часть III. Информатика с КОМПАС-3D

128



Рис. 8.2. Звезда



Рис. 8.3. Выбор типа документа





Рис. 8.4. Выбор ориентации детали

Рис. 8.5. Выбор плоскости

4.  В Дереве модели укажите Плоскость ZХ (рис. 8.5).

5.  Нажмите  кнопку  Эскиз

 на панели Текущее состояние. Плоскость  zх

станет параллельной экрану.
В  Главном  меню  выберите  Редактор |  Вставить.  Расположите  вставлен-
ный  фрагмент  так,  чтобы  точка  привязки  совпала  с  началом  координат.
Завершите эскиз, нажав повторно кнопку Эскиз

.

6.  Нажмите кнопку Операция выдавливания

 на панели Редактирова-

ние детали

.

Внизу экрана появится Панель свойств, на которой установите параметры
выдавливания: Прямое направление; Расстояние — 30.0; Уклон внутрь;
Уклон —  43.  Ввод  параметров  заканчивается  нажатием  кнопки  Создать
объект

.
