КОМПАС-3D для студентов и школьников. Черчение, информатика, геометрия - часть 6

Глава 4. Создание трехмерных моделей…

79

В системе поддерживаются все предусмотренные ЕСКД типы размеров: линей-
ные, диаметральные, радиальные, угловые. Для вызова команд нанесения разме-
ра  необходимо  щелкнуть  в  Компактной  панели  по  кнопке-переключателю
Размеры

, а затем по нужной кнопке в появившейся панели инструментов.

Пример выполненного задания 7 по нанесению размеров разных типов пока-
зан на рис. 4.38.
Анализ  чертежа  комплексной  детали,  изображение  которой  вбирает  в  себя
характеристики  формы  и  размеров  семейства  похожих  деталей,  помогает
правильно  нанести  размеры  для  конкретного  изображения  варианта  детали.
Однако  для  каждого  варианта  схема  нанесения  размеров  не  должна  жестко
копировать фрагменты набора размеров комплексной детали.

4.8. Изображение плоской детали
с элементами скруглений

Система КОМПАС-3D LT предоставляет пользователю мощные средства для
выполнения геометрических построений.

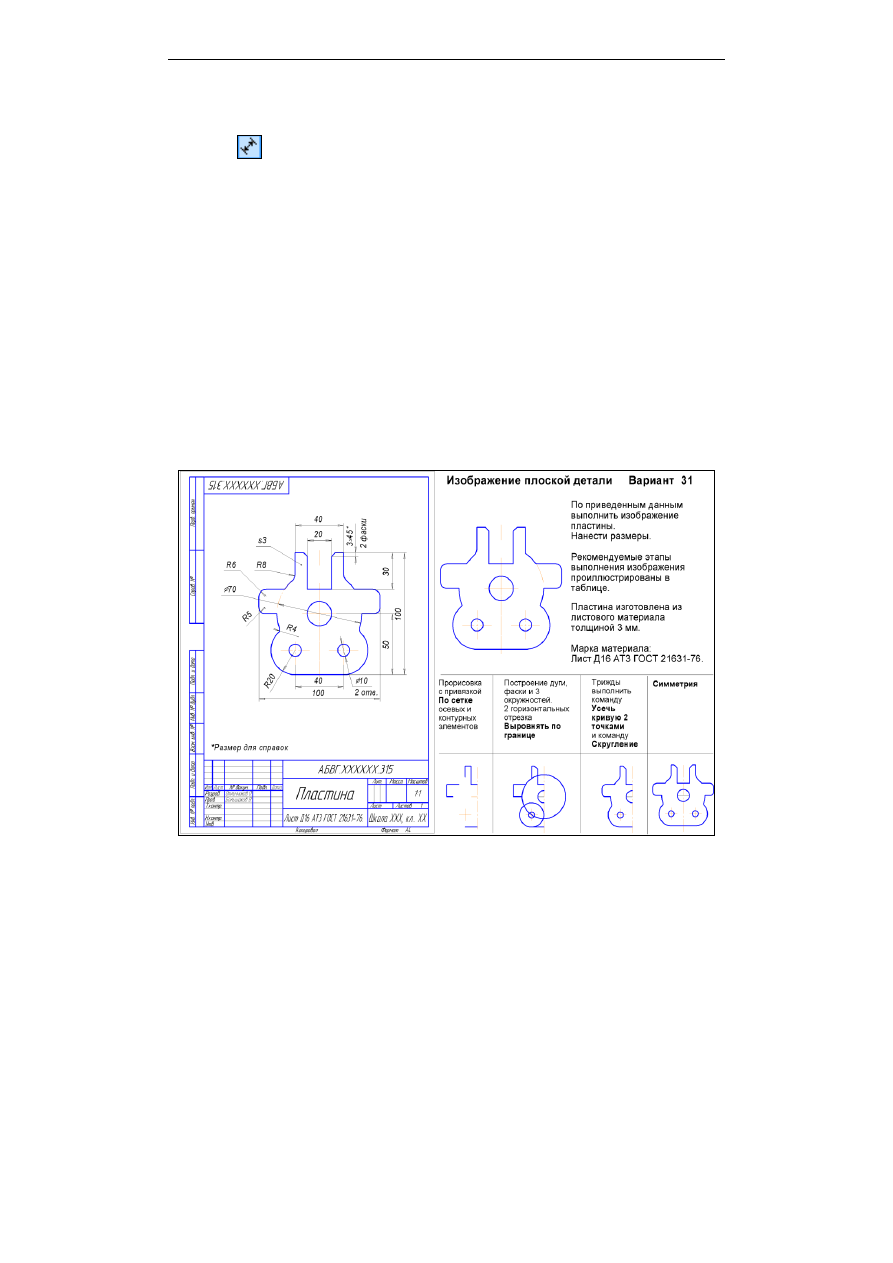

Рис. 4.39. Пример выполнения изображения плоской детали

Часть II. Черчение с КОМПАС-3D

80

Вспомогательная прямая может быть построена девятью способами, отрезок
и  окружность —  шестью.  При  необходимости  по  вспомогательным  прямым
производится  "обводка",  при  завершении  чертежа  вспомогательные  линии
стираются.
На рис. 4.39 показан пример выполнения задания 8, в котором по приведен-
ным данным изображается плоская деталь. Рекомендуемые этапы построения
изображения раскрыты в таблице, показанной на рисунке.
При  нанесении  размеров  необходимо  указать  толщину  пластины.  Так  как
толщина  используемого  материала  указывается  в основной надписи, то раз-
мер толщины указывают как справочный s3*.
На заключительном этапе выполнения задания заполняется основная надпись.








Глава 5



Примеры трехмерного
моделирования и создания
ассоциативных чертежей

В  этой  главе  рассмотрены  особенности  выполнения  четырех  учебных  зада-
ний, в которых необходимо разработать чертежи деталей по их создаваемым
трехмерным  моделям.  При  синтезе  моделей  в  эскизах  целесообразно  нано-
сить управляющие параметрические размеры.
При  освоении  методов  трехмерного  моделирования  следует  располагать
деталь  в  пространстве  в  соответствии  с  требованиями  ГОСТа  2.305-69
и  ГОСТа  2.317-69  по  выбору  главного  изображения.  Для  оптимизации  про-
цедур трехмерного моделирования следует:



рационально  позиционировать  модель  относительно  начала  координат
и плоскостей проекций;



обоснованно выбирать плоскость проекций для создания эскиза основания
модели;



предварительно планировать формы эскизов c целью минимизации коли-
чества формообразующих операций, необходимых для синтеза модели.

5.1. Моделирование и выполнение
чертежа радиатора

На  рис. 5.1  в  аксонометрии  показан  пластинчатый  радиатор,  предназначен-
ный для охлаждения полупроводникового прибора (ППП). В зависимости от
типа  устанавливаемого  на  радиатор  ППП  делаются  отверстия  для  выводов
ППП  и  для  его  крепления  к  поверхности  радиатора.  В  простейшем  случае
крепление  осуществляется  через  единственное  отверстие  в  вертикальной
грани.  Сквозные  отверстия  в  горизонтальной  грани  служат  для  крепления
радиатора на несущей конструкции. Изготавливается радиатор из листового
материала заданной толщины, в результате сгибания с определенным радиу-
сом соответствующих заготовок.

Часть II. Черчение с КОМПАС-3D

82

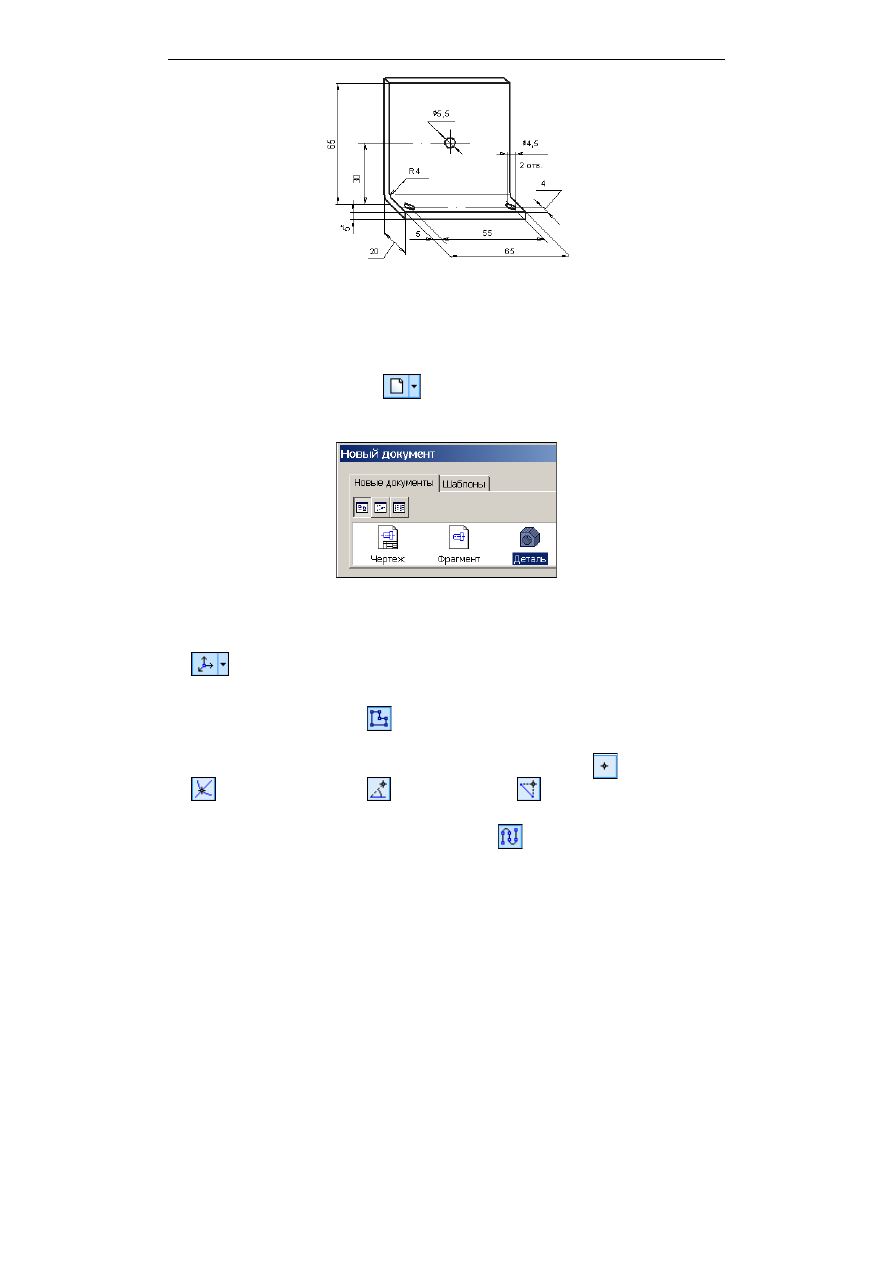

Рис. 5.1. Пластинчатый радиатор

5.1.1. Создание трехмерной модели радиатора

Итак:

1.  Нажмите кнопку Создать

 на панели Стандартная. В открывшемся

окне выберите тип нового документа Деталь (рис. 5.2).





Рис. 5.2. Выбор типа документа

2.  На  панели  Вид  нажмите  кнопку  списка  справа  от  кнопки  Ориентация

 и укажите вариант Изометрия XYZ (рис. 5.3).

3.  В Дереве модели выберите Плоскость ХY (рис. 5.4).

4.  Нажмите кнопку  Эскиз

 на панели Текущее состояние. Плоскость xy

станет параллельной экрану.

5.  Установите  глобальные  привязки:  Ближайшая  точка

,  Пересечение

, Угловая привязка

, Выравнивание

.

На Инструментальной панели в режиме Геометрия поочередно выберите
команды  Непрерывный  ввод  объектов

  и  Скругление  и  сделайте

приближенную прорисовку контура (рис. 5.5).

Глава 5. Примеры трехмерного моделирования…

83

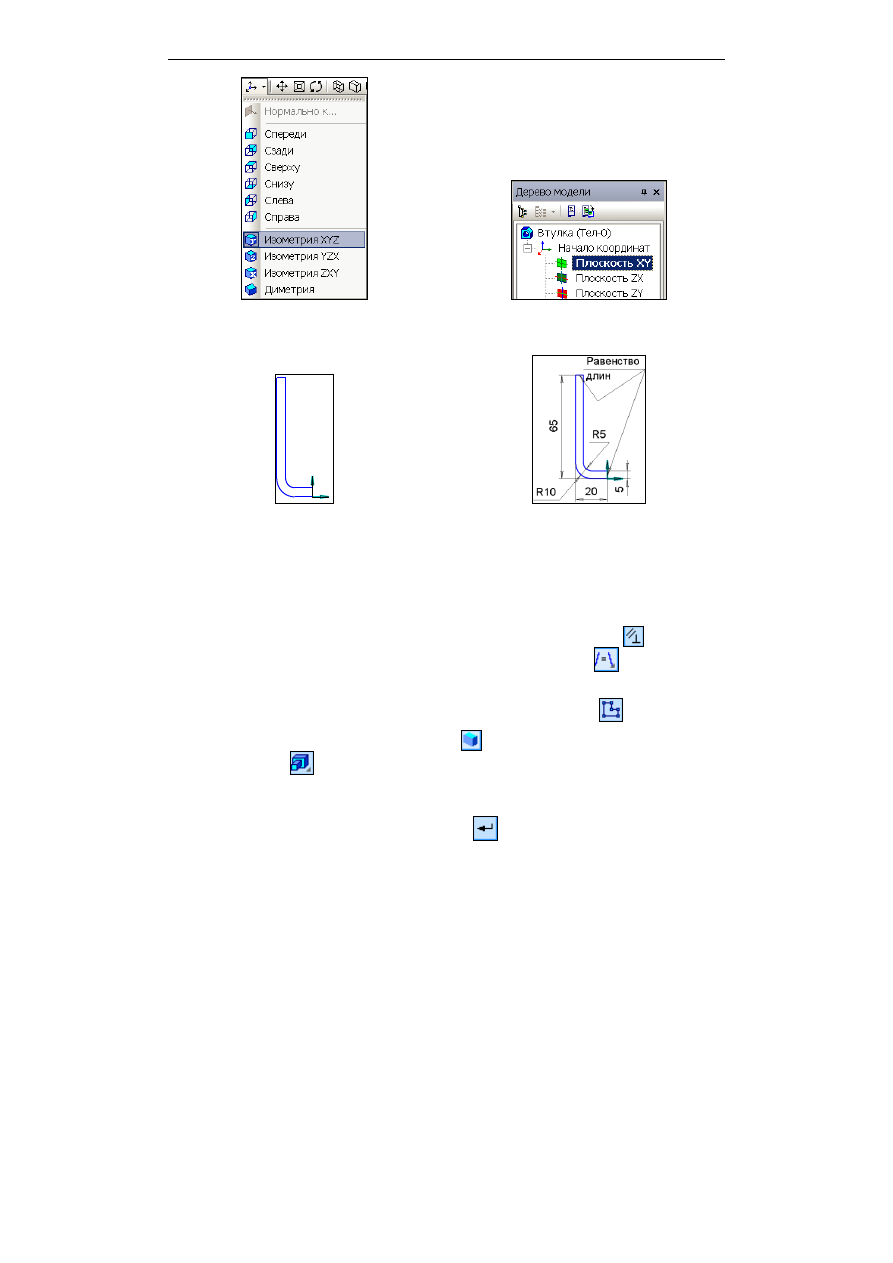

Рис. 5.3. Выбор ориентации детали

Рис. 5.4. Выбор плоскости





Рис. 5.5. Приближенная прорисовка контура

Рис. 5.6. Простановка размеров

6.  Нанесите  2  радиальных  размера,  один  вертикальный  и  2  горизонтальных

размера,  указав  в  окне  Установить  значение  размера  требуемые  значе-
ния (рис. 5.6).

7.  На Компактной панели нажмите кнопку Параметризация

, а затем на

Инструментальной  панели —  кнопку  Равенство  длин

,  укажите  вер-

тикальный отрезок длиной 5 мм и верхний горизонтальный отрезок.

8.  Заканчивается эскиз повторным нажатием кнопки Эскиз

.

9.  На  панели  Редактирование  детали

  нажмите  кнопку  Операция  вы-

давливания

.  Внизу  экрана  появится  Панель  свойств  (рис. 5.7),  на

которой  устанавливаем  параметры  выдавливания:  Два  направления;
Расстояние 1 — 30.0; Расстояние 2 — 30.0. Ввод параметров заканчива-
ется нажатием кнопки Создать объект

.

В результате получится показанное на рис. 5.8 изображение детали.

Часть II. Черчение с КОМПАС-3D

84

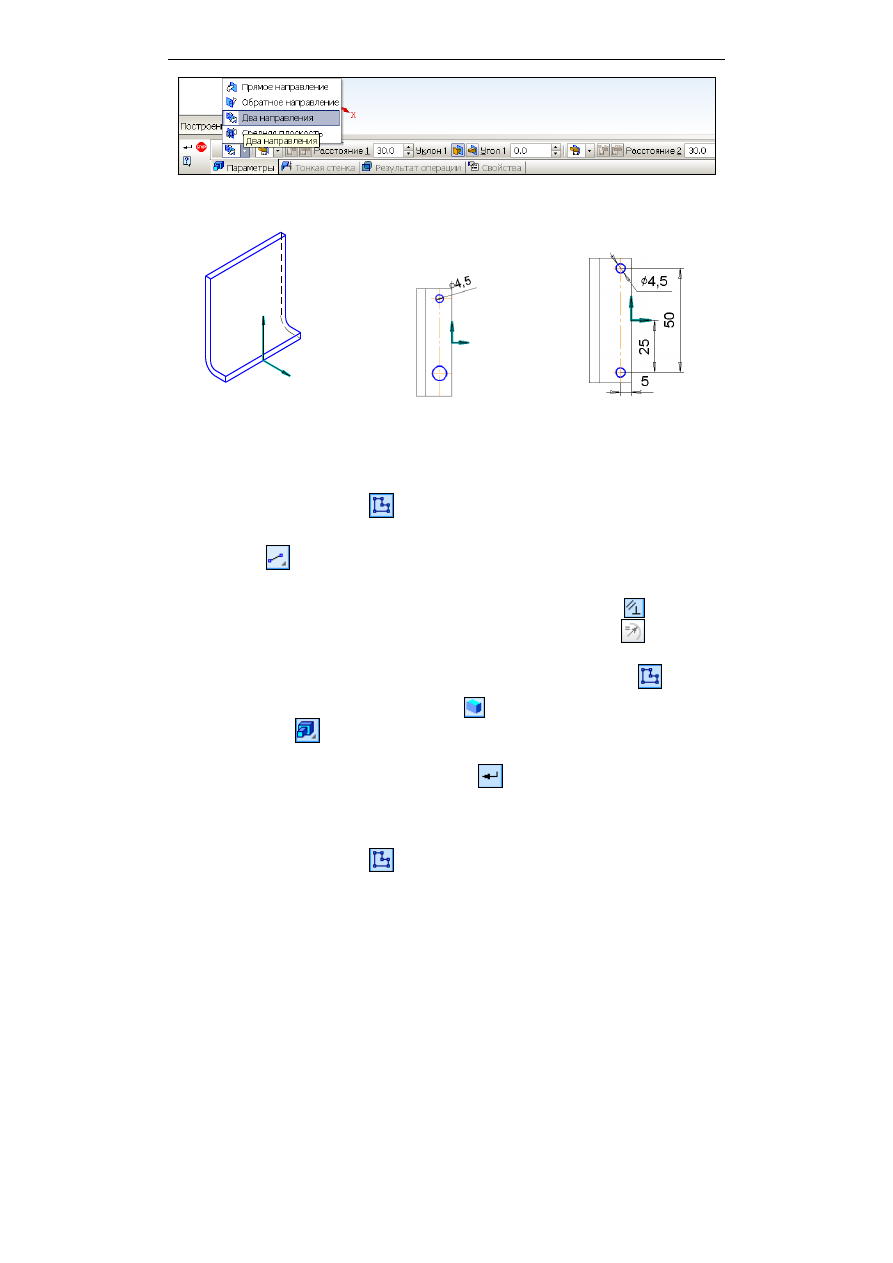

Рис. 5.7. Панель свойств для выдавливаемой детали







Рис. 5.8. Деталь после

настройки свойств

Рис. 5.9. Разметка

отверстий

Рис. 5.10. Нанесение

размеров

10.  В Дереве модели выберите Плоскость ZX.

Нажмите кнопку Эскиз

.

На  Инструментальной  панели  в  режиме  Геометрия  выберите  команду
Отрезок

 и нарисуйте 3 отрезка со стилем линии Осевая. Постройте

2 окружности и нанесите один диаметральный размер (рис. 5.9).

11.  На Компактной панели нажмите кнопку Параметризация

, а затем на

Инструментальной  панели —  кнопку  Равенство  радиусов

  и  укажите

2  окружности.  Нанесите  2  вертикальных  размера  и  один  горизонтальный
(рис. 5.10). Закройте эскиз повторным нажатием кнопки Эскиз

.

12.  На  панели  Редактирование  детали

  нажмите  кнопку  Операция  вы-

давливания

.  Появится  Панель  свойств,  на  которой  устанавливаем

параметры  выдавливания:  Обратное  направление;  Расстояние  2 —
10.0. Нажмите кнопку Создать объект

.

Результат представлен на рис. 5.11.

13.  В Дереве модели выберите Плоскость ZX.

Нажмите кнопку Эскиз

.

Глава 5. Примеры трехмерного моделирования…

85

На  Инструментальной  панели  в  режиме  Геометрия  выберите  команду
Отрезок

 и нарисуйте 2 отрезка со стилем линии Осевая.

Постройте окружность. Нанесите диаметральный размер (рис. 5.12).

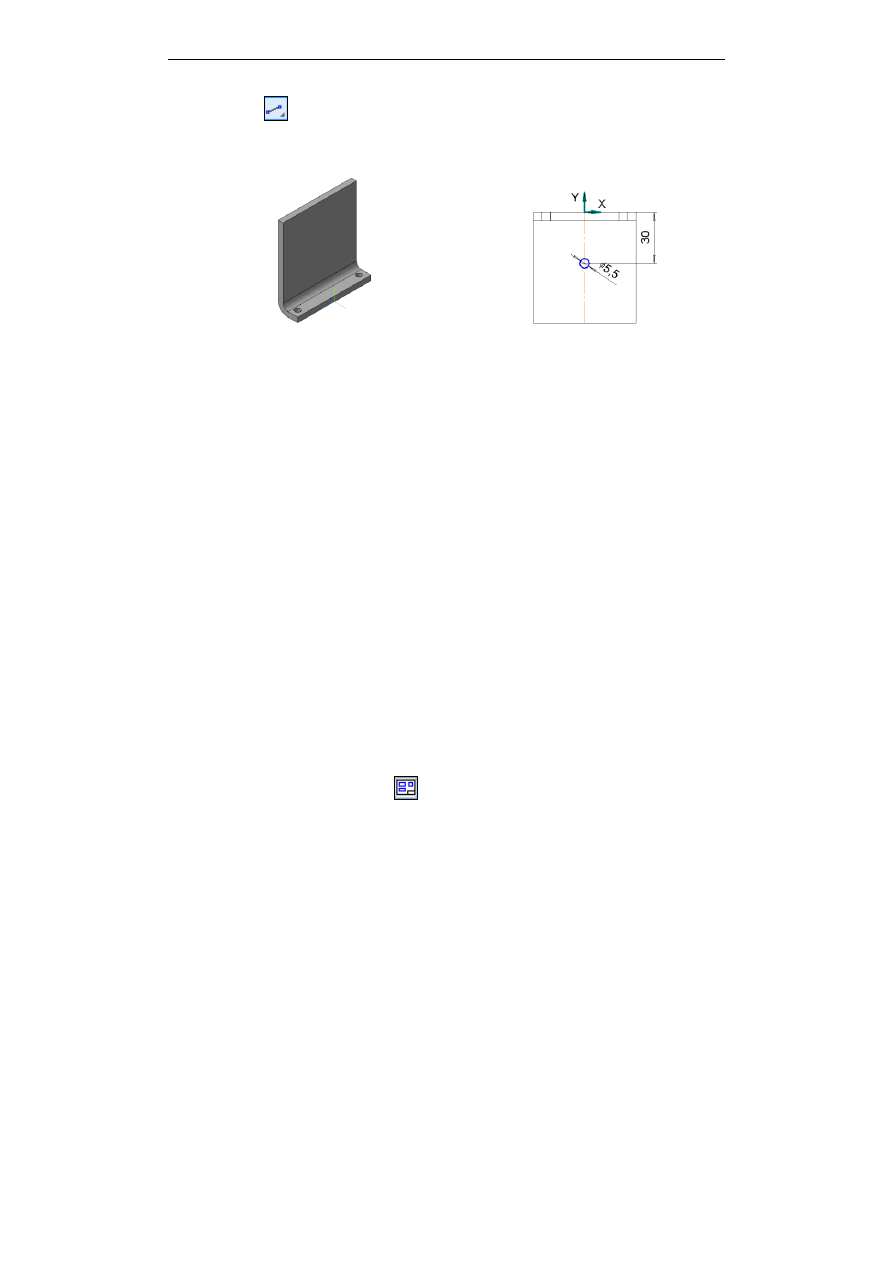

Рис. 5.11. Объемная деталь



Рис. 5.12. Построение в плоскости zx

14.  Закройте эскиз и примените к нему операцию  Вырезать выдавливани-

ем | Обратное направление | Через все.

15.  Получив требуемое изображение, сохраните файл с именем Радиатор.

5.1.2. Ассоциативный чертеж

Создание чертежа

Для  создания  ассоциативного  чертежа  воспользуйтесь  командой  Создать |
Чертеж из меню Файл.

Создание стандартных видов

Для этого случая необходимо применить команду Вставка | Вид с модели |
Стандартные. Откройте ранее сохраненный документ Радиатор. На вкладке
Параметры  Панели  свойств  в  поле  Ориентация  главного  вида  отобража-
ется  название  ориентаций  модели  на  главном  виде  чертежа.  По  умолчанию
для построения главного вида выбрана ориентация Спереди. Вы можете оп-
ределить  для  построения  вида  спереди  любую  другую  ориентацию  модели,
выбрав ее из раскрывающегося списка ориентаций. Задайте Справа.
Нажмите кнопку Схема видов

. В поля Зазор по горизонтали и Зазор по

вертикали введите расстояние между видами в горизонтальном направлении
40 мм и вертикальном — 50 мм. Нажмите кнопку OK и расположите фантом
стандартных видов в поле чертежа.

Часть II. Черчение с КОМПАС-3D

86

Оформление чертежа

Оформление чертежа производится поочередно в отдельных видах и включа-
ет проведение осевых линий и нанесение размеров. На заключительном этапе
заполняются графы основной надписи. Фрагмент полученного чертежа пред-
ставлен рис. 5.13.

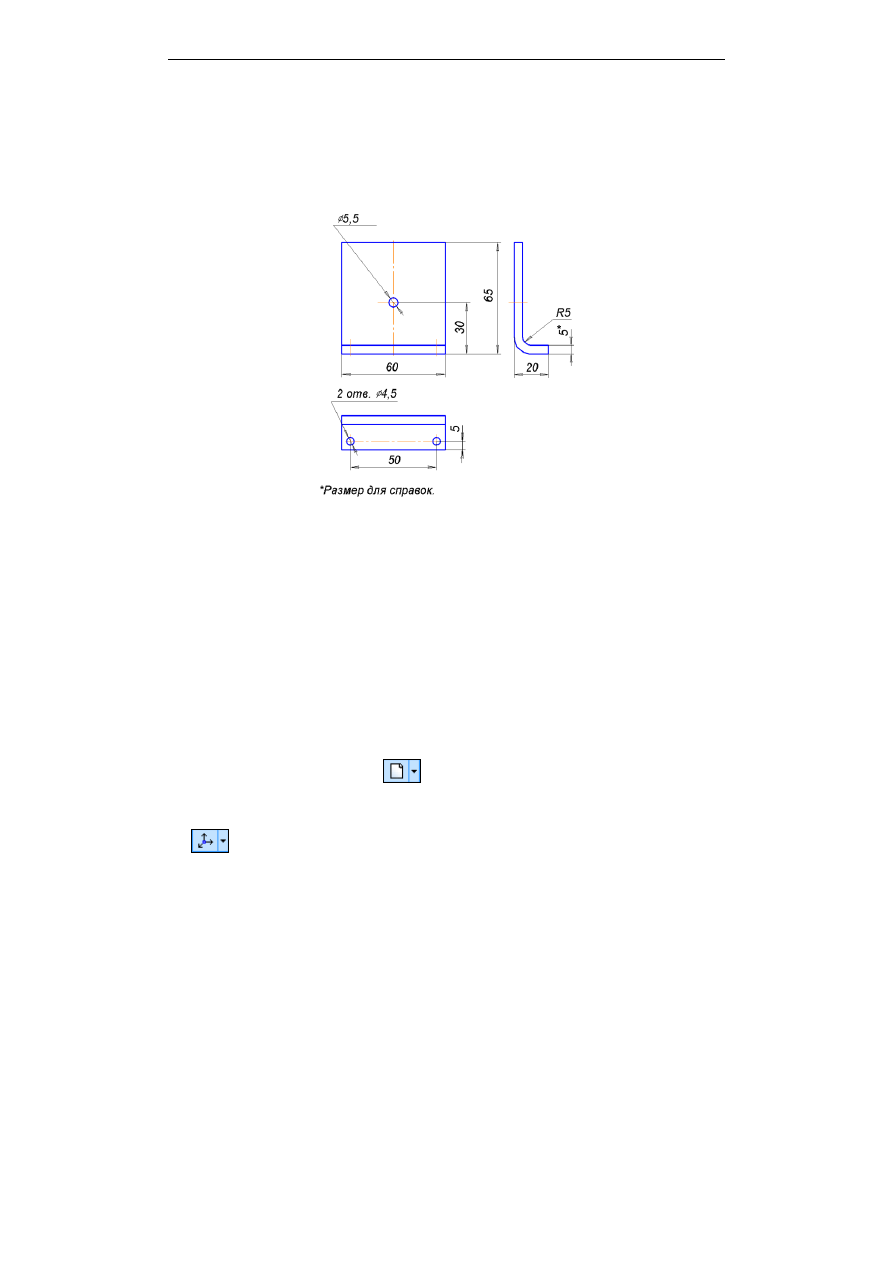

Рис. 5.13. Фрагмент чертежа радиатора

5.2.

Моделирование и выполнение

чертежа втулки

5.2.1. Создание трехмерной модели втулки

Условие. Создать трехмерную модель втулки согласно приведенной иллюст-
рации (рис. 5.14).
Решение.

1.  Нажмите кнопку Создать

 на панели Стандартная. В открывшемся

окне выберите тип нового документа Деталь (см. рис. 5.2).

2.  На  панели  Вид  нажмите  кнопку  списка  справа  от  кнопки  Ориентация

 и укажите вариант Изометрия YZX.

Глава 5. Примеры трехмерного моделирования…

87

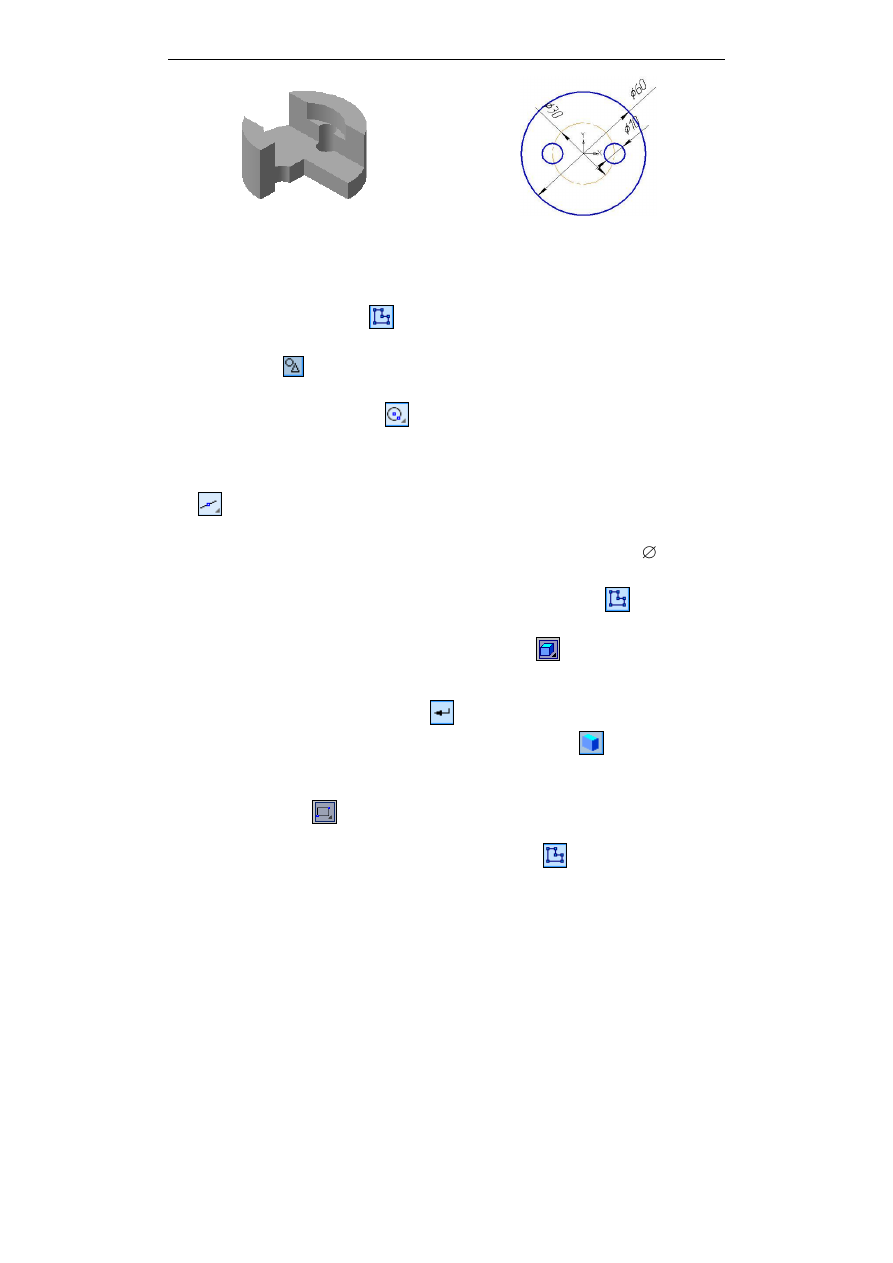

Рис. 5.14. Модель втулки



Рис. 5.15. Построенные окружности

3.  В Дереве модели выберите Плоскость ХY.

4.  Нажмите кнопку Эскиз



на панели Текущее состояние.

5.  В  появившейся  Компактной  панели  нажмите  кнопку  переключения

Геометрия

 для вызова соответствующей Инструментальной панели.

6.  В появившейся Инструментальной панели в режиме Геометрия выбери-

те  команду  Окружность

,  с  помощью  которой  нарисуйте  основание

детали. Для этого постройте одну окружность со стилем линии Осевая и
три окружности со стилем Основная. Результат представлен на рис. 5.15.

7.  Нанесите  3  диаметральных  размера.  Нажмите  кнопку  Точка  на  кривой

  на  странице  Параметризация.  Укажите  окружность  стиля  Осевая

и центры двух малых окружностей.
Нажмите  кнопку  Равенство  радиусов,  укажите  окружность  10  и  вто-
рую окружность малого диаметра.

8.  Заканчивается эскиз повторным нажатием кнопки Эскиз

.

9.  Для создания основания втулки на Инструментальной панели редактиро-

вания детали нажмите кнопку Выдавливание

. Внизу экрана появит-

ся Панель свойств, с помощью которой выбираем Направление (прямое)
и Расстояние выдавливания (30 мм). Ввод параметров заканчивается на-
жатием кнопки Создать объект

.

10.  После выбора на панели Вид команды Полутоновое

 получится пока-

занное на рис. 5.16 изображение основания втулки.

11.  В  Дереве  модели  выберите  Плоскость  ZY.  Открыв  эскиз,  постройте

прямоугольник

. Нижний отрезок расположите за пределами модели.

Нанесите  два  горизонтальных  размера  и  один  вертикальный  (рис. 5.17).
Завершите эскиз, повторно нажав кнопку Эскиз

.

Часть II. Черчение с КОМПАС-3D

88

12.  Нажмите  кнопку  Вырезать  выдавливанием

. На вкладке Парамет-

ры  Панели  свойств  выберете  Два  направления  и  Через  все.  Нажмите
кнопку Создать объект

.

В результате получаем показанное на рис. 5.18 изображение.

13.  Щелчком мыши выделите верхнюю грань втулки и создайте показанный

на рис. 5.19 эскиз в этой грани. Закройте эскиз.

14.  Нажмите кнопку Вырезать выдавливанием

. На вкладке Параметры

Панели свойств выберете Направление (прямое) и Расстояние (10 мм).
Сохраните файл с именем Втулка. Результат представлен на рис. 5.20.

15.  В Дереве модели выберите Плоскость XY.

Открыв  эскиз,  постройте  от  центра  по осям 2 отрезка (рис. 5.21). Завер-
шив  эскиз,  в  меню  Операции  выберите  команду  Сечение |  По  эскизу.
Получив требуемое изображение, сохраните файл с именем Втулка_1.

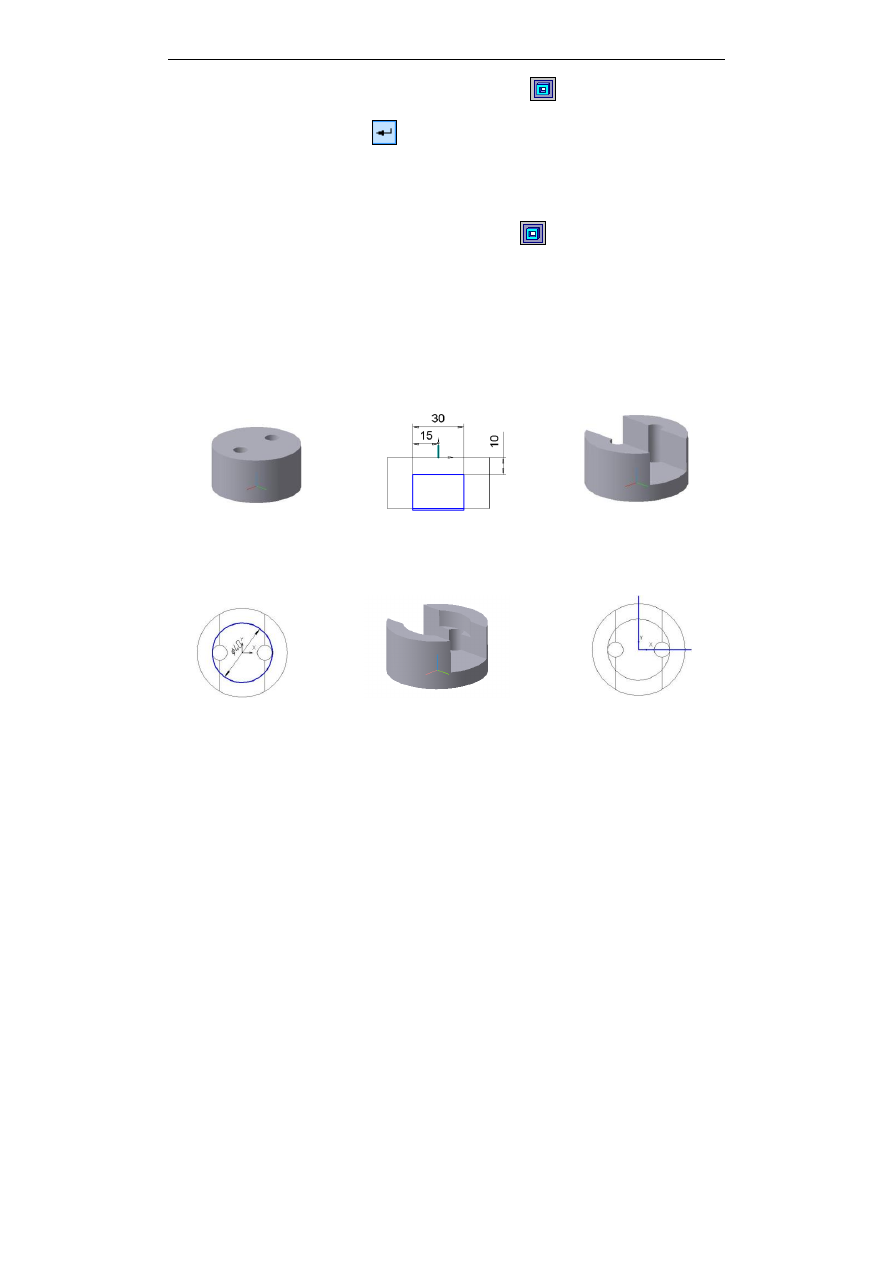

Рис. 5.16. Изображение

основания втулки

Рис. 5.17. Нанесение

размеров

Рис. 5.18. Основание втулки

после операции вырезания

выдавливанием







Рис. 5.19. Эскиз

верхней грани втулки

Рис. 5.20. Втулка после

выполнения очередных операций

Рис. 5.21. Два отрезка

5.2.2. Ассоциативный чертеж

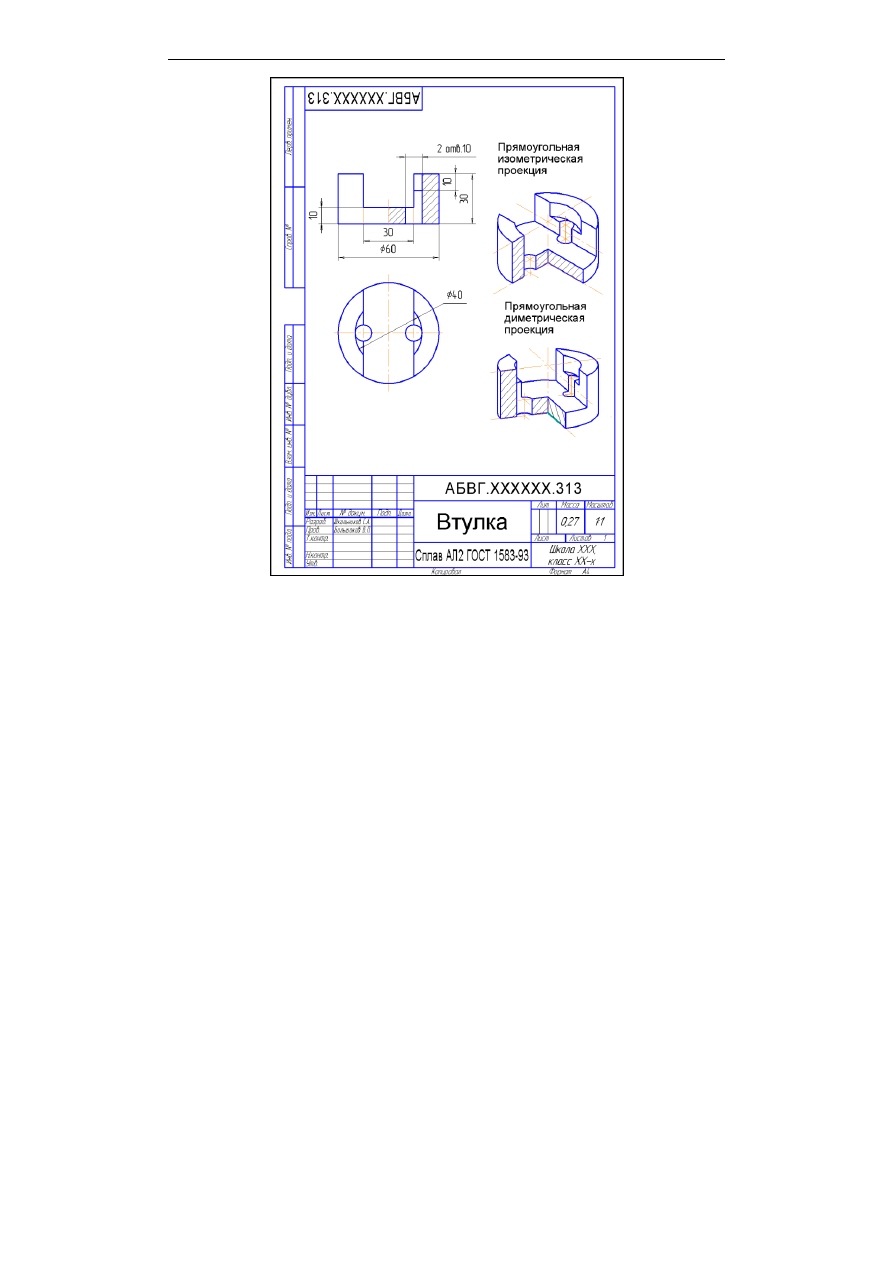

На рис. 5.22 показан ассоциативный чертеж втулки.
Рассмотрим этапы выполнения чертежа.

Глава 5. Примеры трехмерного моделирования…

89



Рис. 5.22. Чертеж втулки

Создание чертежа

Выберите команду Файл | Создать | Чертеж.



Создание стандартных видов

1.  Выполните команду Вставка | Вид с модели | Стандартные.

2.  Откройте документ Втулка.

3.  На  вкладке  Параметры  Панели  свойств  в  поле  Ориентация  главного

вида задайте Снизу. На вкладке Линии Панели свойств в поле Невиди-
мые линии нажмите кнопку Показывать.

Часть II. Черчение с КОМПАС-3D

90

4.  Нажмите кнопку  Схема видов. В поле Зазор по вертикали введите рас-

стояние между видами в вертикальном направлении 40 мм.

5.  Нажмите  кнопку  OK  и  расположите  фантом  стандартных  видов  в  поле

чертежа.

6.  Удалите Проекционный вид 3.

Создание произвольных видов

1.  Выполните команду Вставка | Вид с модели | Произвольный.

2.  Откройте документ Втулка_1.

3.  На  вкладке  Параметры  Панели  свойств  в  поле  Ориентация  главного

вида задайте Изометрия XYZ.

4.  Расположите фантом в поле чертежа.

5.  Повторив указанные действия, можно вставить в чертеж еще один произ-

вольный вид — Диметрия.

Оформление чертежа

Оформление чертежа производится поочередно в отдельных видах и включа-
ет проведение осевых линий и линий штриховки, нанесение размеров. На за-
ключительном этапе заполняются графы основной надписи.

5.3. Моделирование и выполнение
чертежа опоры

5.3.1. Создание трехмерной модели опоры

Условие.  Создать  трехмерную  модель  опоры,  у  которой  сделаны  сквозные
вырезы по нанесенной разметке (рис. 5.23).



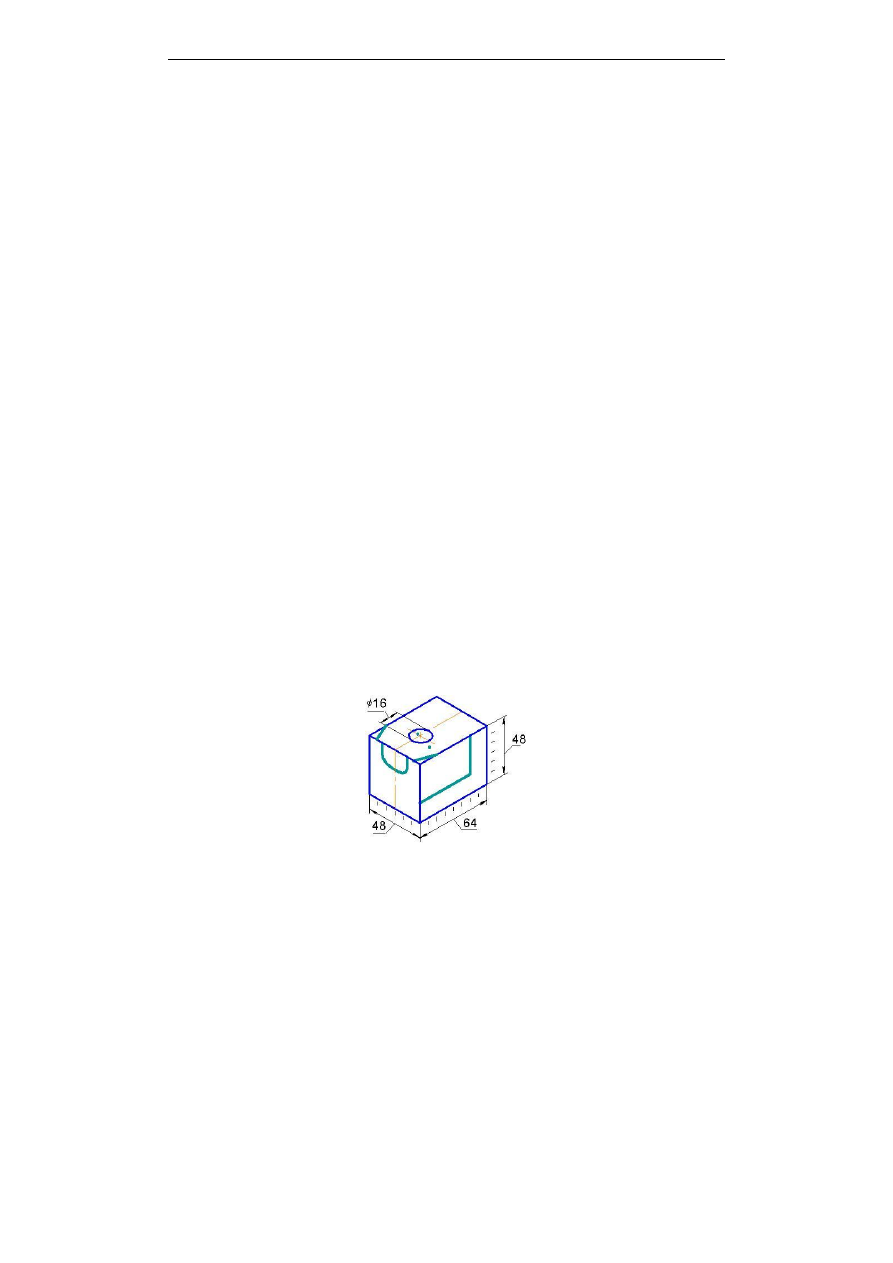

Рис. 5.23. Модель опоры

Глава 5. Примеры трехмерного моделирования…

91

Решение.

1.  Нажмите кнопку Создать

 на панели Стандартная. В открывшемся

окне выберите тип нового документа Деталь.

2.  На  панели  Вид  нажмите  кнопку  списка  справа  от  кнопки  Ориентация

 и укажите вариант Изометрия XYZ.

3.  В Дереве модели укажите Плоскость ZY.

4.  Нажмите кнопку Эскиз

 на панели Текущее состояние.

Cделайте установку следующих глобальных привязок: Ближайшая точка

, Пересечение

, Выравнивание

, Угловая привязка

.

Используя  команду  Непрерывный  ввод  объектов

,  приближенно

прорисуйте контур.

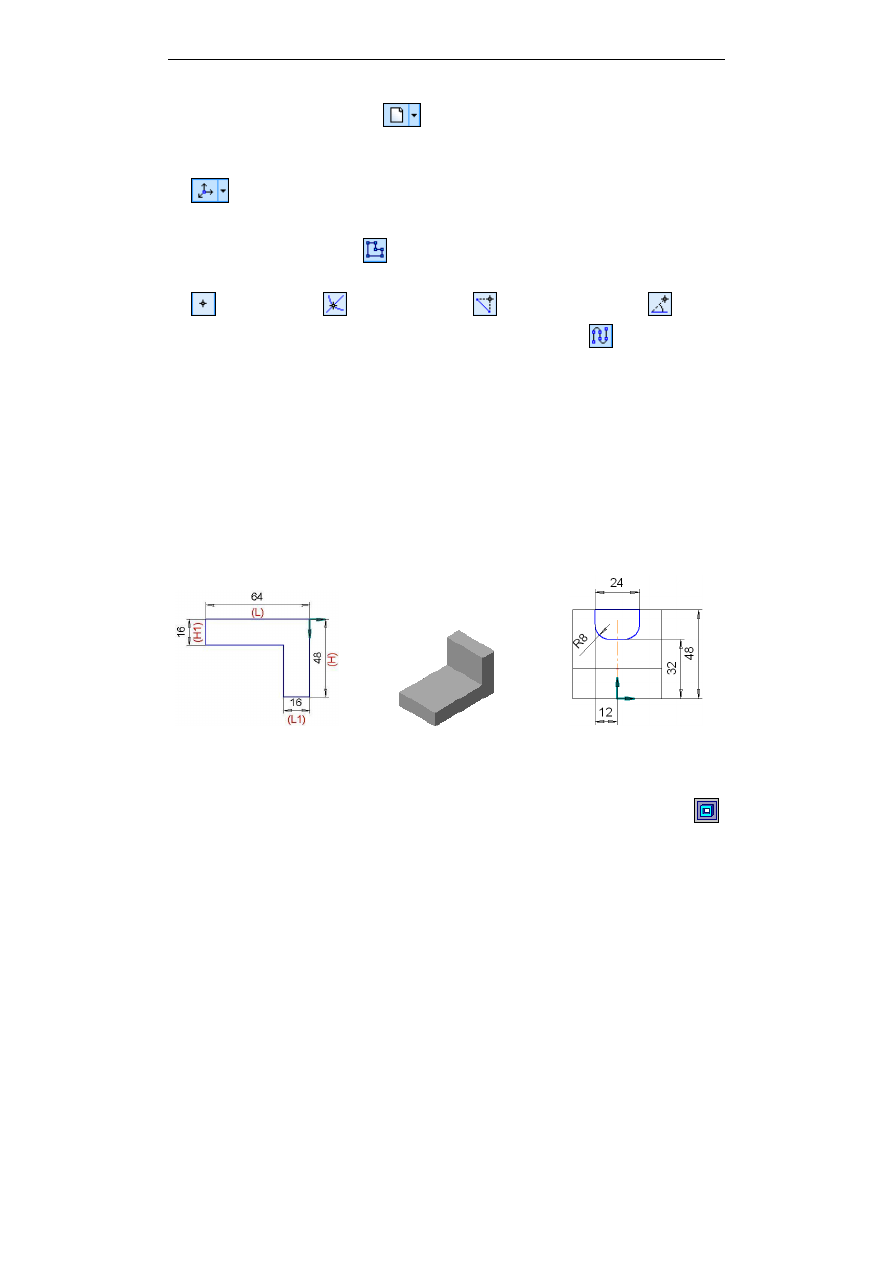

Нанесите 4 размера (рис. 5.24).

5.  Закройте  эскиз  и  примените  к  нему  операцию  Выдавливание |  Два  на-

правления,  указав  одинаковые  расстояния  для  обоих  направлений,  на-
пример 24 мм (рис. 5.25).

6.  В Дереве модели выберите Плоскость ХY.

Открыв эскиз, выполните команду Прямоугольник и выполните скругле-
ние углов (рис. 5.26).









Рис. 5.24. Эскиз детали

и размеры

Рис. 5.25. Деталь

Рис. 5.26. Прямоугольник

со скругленными углами

7.  Закройте  эскиз.  Нажмите  кнопку  Вырезать  выдавливанием

.

На вкладке Параметры Панели свойств выберите Обратное направление
и Через все.

Часть II. Черчение с КОМПАС-3D

92

8.  В Дереве модели выберите Плоскость ZX.

Открыв  эскиз,  выполните  команду  Операции |  Спроецировать  объект
и  спроецируйте  в  эскиз  нижнее  ребро.  Измените  стиль  линии  проекции
на Утолщенная.
Включите привязки Выравнивание

 и Точка на кривой

.

Используя  команду  Непрерывный  ввод  объектов

,  постройте  тре-

угольник и нанесите 2 размера.
Постройте 2 отрезка со стилем линии Осевая.
Постройте окружность, нанесите диаметральный размер и вертикальный
размер,  определяющий  положение  центра  окружности  (рис. 5.27).  За-
кройте эскиз.



Рис. 5.27. Эскиз в плоскости zx

9.  Нажмите  кнопку  Вырезать  выдавливанием

. На вкладке Парамет-

ры  Панели  свойств  выберите  Обратное  направление  и  Расстояние —
16.0. Установите Уклон — 10.0 его направление — Наружу.

10.  Сохраните файл с именем Опора.

5.3.2. Создание ассоциативного чертежа опоры

Создание чертежа

Выполните команду Файл | Создать | Чертеж.

Создание стандартных видов

1.  Выполните команду Вставка | Вид с модели | Стандартные.

2.  Откройте документ Опора.

Глава 5. Примеры трехмерного моделирования…

93

3.  На  вкладке  Параметры  Панели  свойств  в  поле  Ориентация  главного

вида задайте Справа. Нажмите кнопку Схема видов.

4.  В  поля  Зазор  по  горизонтали  и  Зазор  по  вертикали  введите  расстоя-

ние  между  видами  в  горизонтальном  направлении  40  мм  и  вертикаль-
ном — 50 мм.

5.  Нажмите  кнопку  OK  и  расположите  фантом  стандартных  видов  в  поле

чертежа.



Построение разрезов

1.  Сделайте текущим Проекционный вид 2. Для этого щелкните по рамке,

которая  его  ограничивает.  Включите  привязки  Выравнивание

  и

Точка  на  кривой

.  На  странице  Обозначения

  Компактной  па-

нели  включите  кнопку  Линия  разреза

.  Укажите  на  горизонтали,

проходящей  через  центр  отверстия,  2  точки,  через  которые  должна
пройти линия разреза. Для правильного задания взгляда нажмите кнопку
Расположение стрелок. Укажите курсором на пунктирную габаритную
рамку  главного  вида.  Затем  нажатием  клавиши  <Delete>  удалите  вид.
На  чертеже  останутся  2  вида:  сверху  и  слева.  Нажмите  кнопку
Разрез/сечение

 на инструментальной панели Ассоциативные виды

  и  укажите  курсором  на  любом  элементе  линии  разреза.  После  этого

на  экране  появится  фантом  изображения  разреза  в  виде  габаритного
прямоугольника.

2.  Нажмите  кнопку  Показать  все

  на  панели  Вид.  При  необходимости

выровняйте положение видов. Выделите вид Разрез А-А щелчком на его
габаритной рамке.

3.  Сделайте  текущим  Проекционный  вид  2.  Проведите  к  ребру  углового

среза  вспомогательную  Перпендикулярно  прямую.  На  странице  Обо-
значения

 Компактной панели включите кнопку Линия разреза

.

Укажите  на  вспомогательной  прямой  2  точки,  через  которые  должна
пройти линия разреза. Для правильного задания взгляда нажмите кнопку
Расположение стрелок. Нажмите кнопку Разрез/сечение

 на странице

Ассоциативные  виды

  Компактной  панели  и  укажите  курсором  на

любом  элементе  линии  разреза.  После  этого  на  экране  появится  фантом
изображения  разреза  в  виде  габаритного  прямоугольника.  Выделите  вид
Разрез Б-Б щелчком на его габаритной рамке.

Часть II. Черчение с КОМПАС-3D

94

Создание произвольного вида

1.  Выполните команду Вставка | Вид с модели | Произвольный.

2.  Откройте документ Опора.

3.  На вкладке Параметры Панели свойств в поле Ориентация главного ви-

да задайте Изометрия XYZ.

4.  Расположите фантом в поле чертежа.

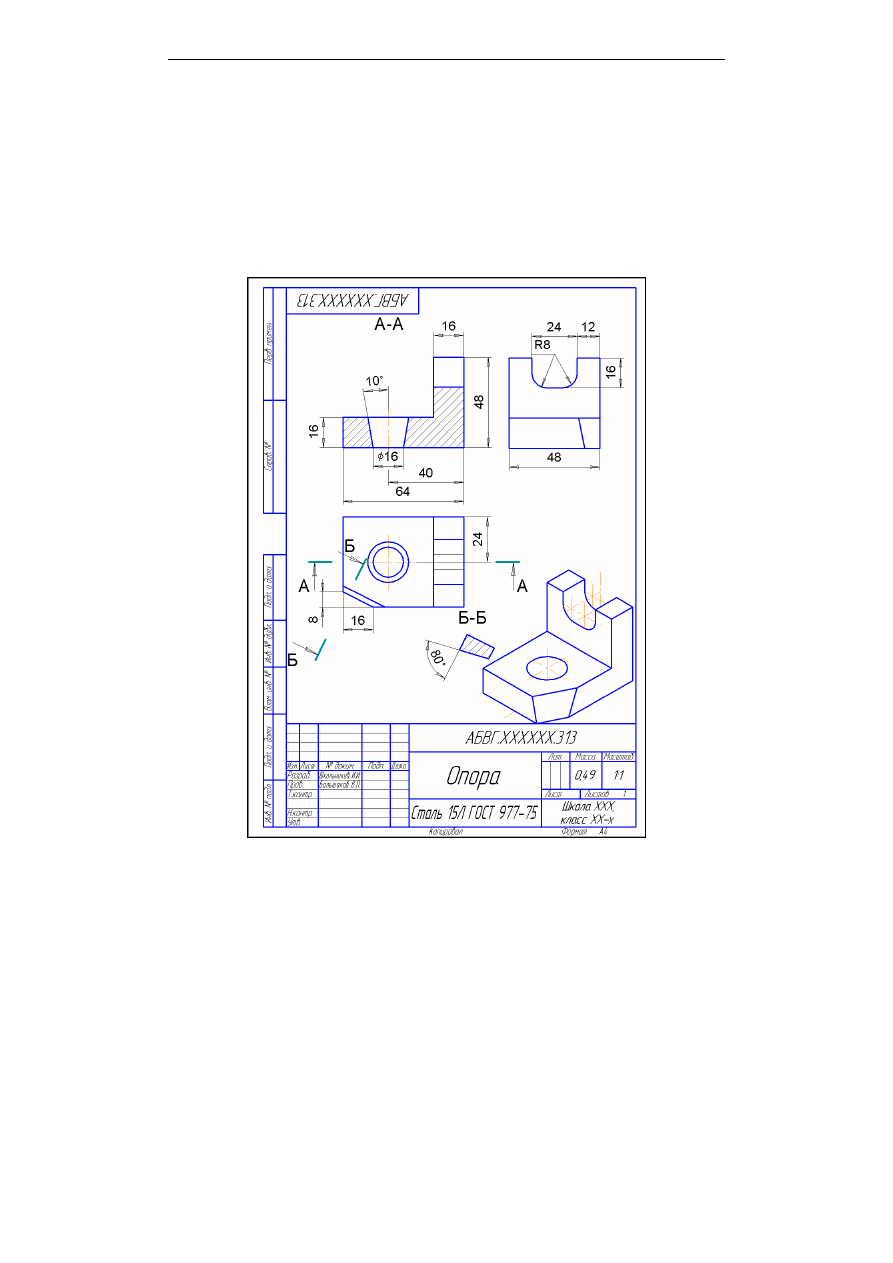

На рис. 5.28 показан пример выполнения учебного чертежа опоры.





Рис. 5.28. Чертеж опоры
