Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

129

7.  В результате получим трехмерную модель звезды, которая в аксонометрии

может быть представлена по-разному (рис. 8.6).





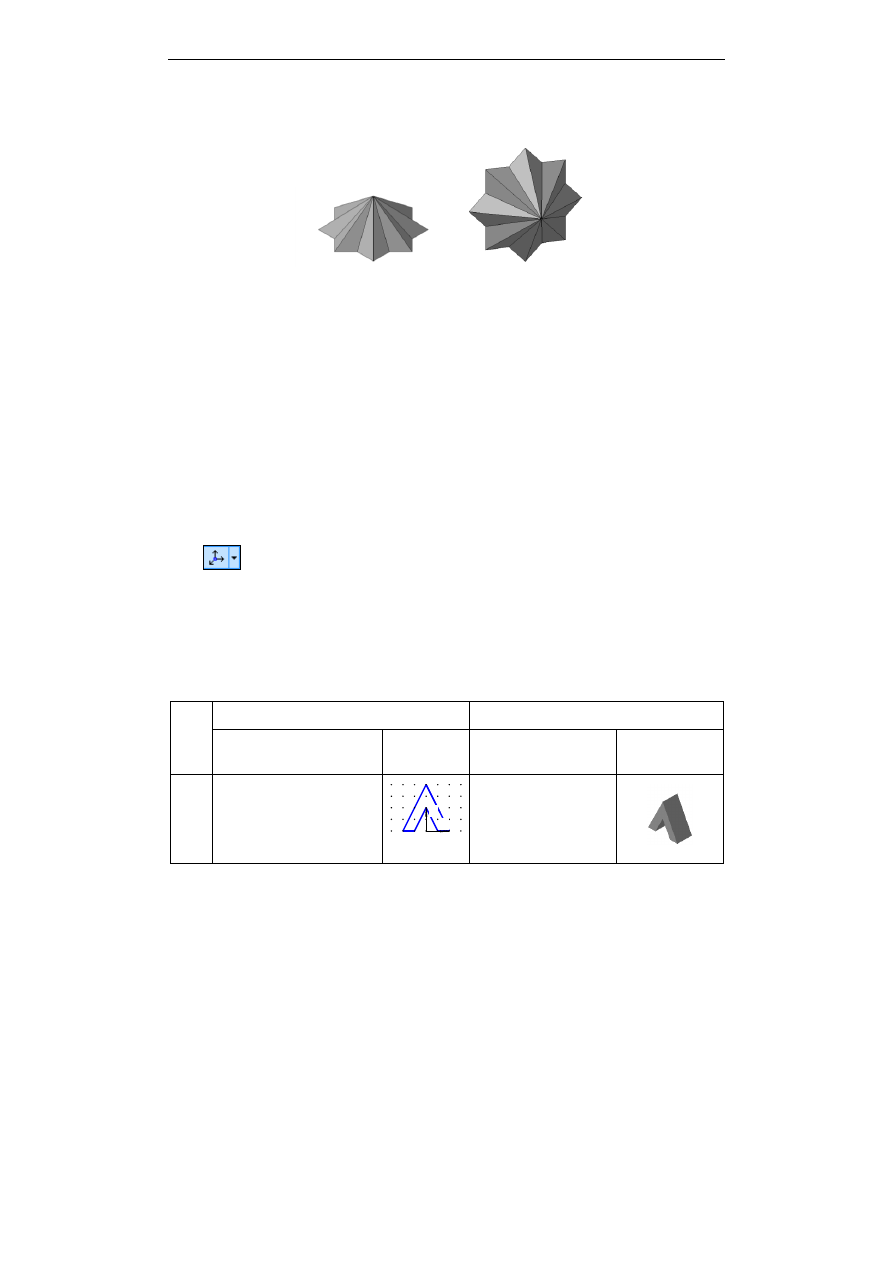

Рис. 8.6. Трехмерная модель звезды

8.3. Создание твердотельных моделей
по известным изображениям

В задачнике [22] предлагается с помощью векторных команд описать объек-
ты,  представленные  на  рисунках.  Выбрав  эти  рисунки  в  качестве  исходных
данных, покажем простоту создания твердотельных моделей.
В системе КОМПАС создание моделей деталей начинается с открытия эскиза
в одной из трех плоскостей проекций.
При создании каждой модели вначале выполните команду  Файл | Создать |
Деталь. На панели Вид нажмите кнопку списка справа от кнопки Ориента-
ция

 и укажите вариант Изометрия XYZ. Далее выполняются действия,

перечисленные в табл. 8.4.
Для  рационального  выполнения изображений в эскизах необходима предва-
рительная  Установка  глобальных  привязок,  причем  в  примерах  1—4
включите привязку Сетка и Изображение сетки на экране.

Таблица 8.4. Примеры создания твердотельных моделей

№
п/п

Эскиз

3D-

модель

Требуемые действия

Иллюст-
рации

Требуемые
действия

Иллюст-
рации

1

В плоскости xy, исполь-
зуя команду Непре-
рывный ввод объек-
тов, нарисуйте контур

Y

X

Y

X



Выдавите эскиз,
установив парамет-
ры: Прямое
направление;
Расстояние — 10



Часть III. Информатика с КОМПАС-3D

130

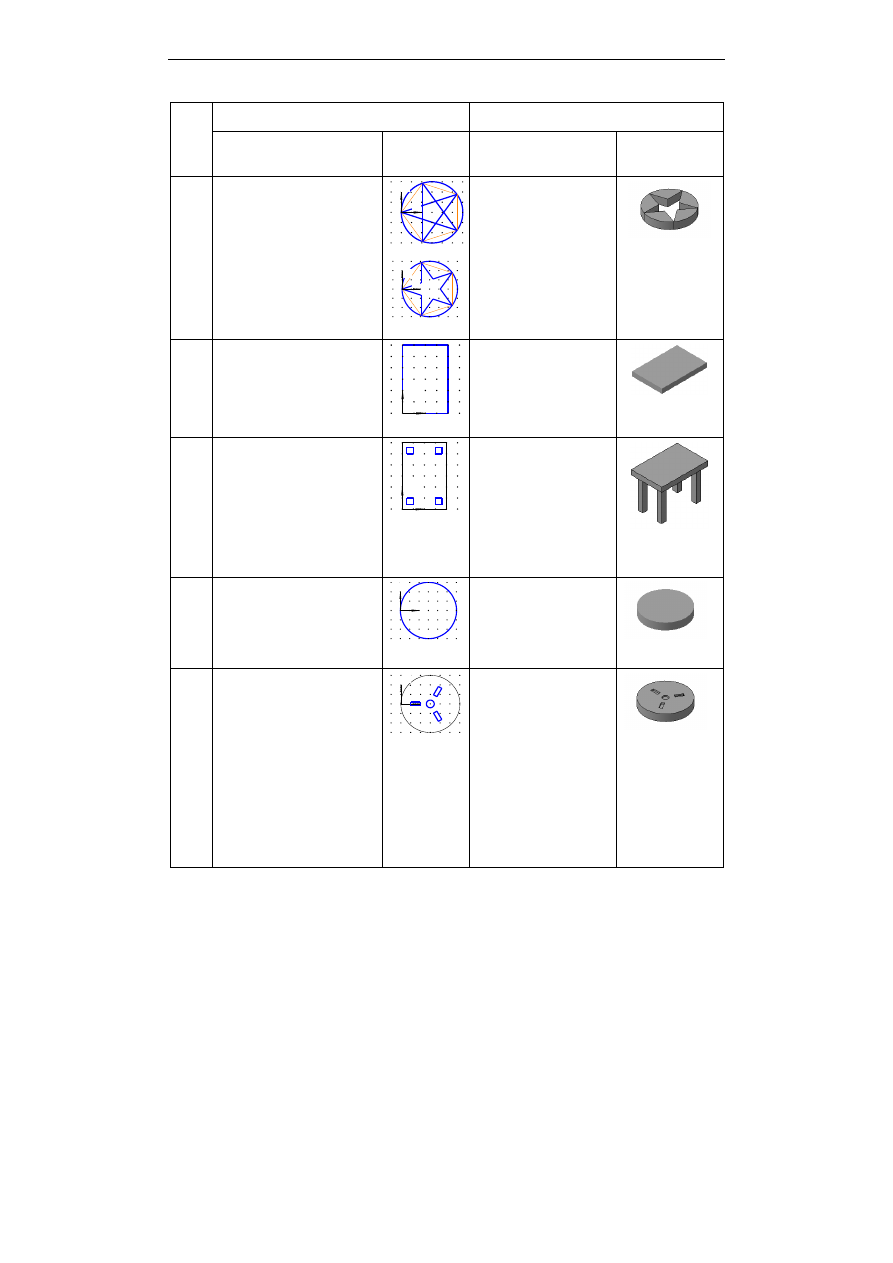

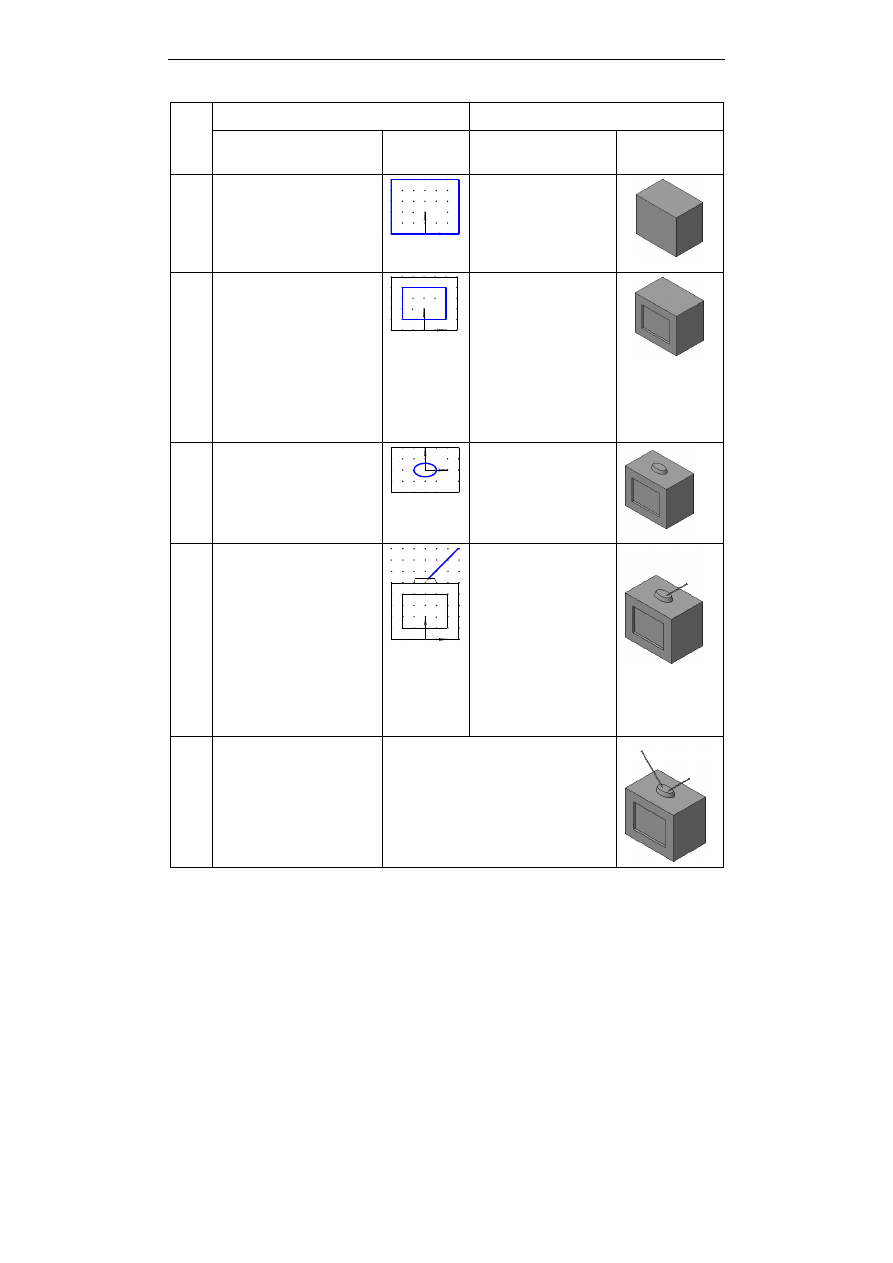

Таблица 8.4 (продолжение)

№
п/п

Эскиз

3D-

модель

Требуемые действия

Иллюст-
рации

Требуемые
действия

Иллюст-
рации

2

В плоскости zx нари-
суйте окружность, впи-
санный в нее (стилем
Осевая) пятиугольник и
звезду.

Выберите команду
Усечь кривую 2 точ-
ками и удалите 5 от-
резков

Y

X

Y

X



Y

X

Y

X



Выдавите эскиз,
установив парамет-
ры: Прямое на-
правление; Рас-
стояние — 10



3.1

В плоскости zx, исполь-
зуя команду Непре-
рывный ввод объек-
тов, нарисуйте контур

Y

X

Y

X



Выдавите эскиз,
установив парамет-
ры: Прямое
направление;
Расстояние — 3



3.2

В плоскости zx, исполь-
зуя команду Непре-
рывный ввод объек-
тов, нарисуйте 4
квадрата (или 1 квадрат
с последующим приме-
нением 2-х операций
Симметрия)

Y

X

Y

X



Выдавите эскиз,
установив парамет-
ры: Обратное
направление;
Расстояние — 20



4.1

В плоскости zx нари-
суйте окружность

Y

X

Y

X



Выдавите эскиз,
установив парамет-
ры: Обратное
направление;
Расстояние — 5



4.2

В плоскости zx нари-
суйте окружность и
прямоугольник. Нажми-
те кнопку Копия по ок-
ружности. Укажите
центр копирования по
окружности. Задайте
режим Вдоль всей
окружности и Количе-
ство копий — 3

Y

X

Y

X



На панели Редак-
тирование детали
нажмите кнопку
Вырезать элемент
выдавливания.

На Панели свойств
устанавливаем па-
раметры выреза-
ния: Прямое
направление;
Расстояние — 1



Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

131

Таблица 8.4 (продолжение)

№
п/п

Эскиз

3D-

модель

Требуемые действия

Иллюст-
рации

Требуемые
действия

Иллюст-
рации

5.1

В плоскости xy, исполь-
зуя команду Непре-
рывный ввод объек-
тов, нарисуйте контур

Y

X

Y

X



Выдавите эскиз,

установив парамет-
ры: Обратное на-
правление; Рас-
стояние: 20



5.2

В плоскости XY, ис-
пользуя команду Не-
прерывный ввод
объектов, нарисуйте

контур

Y

X

Y

X



На панели Редак-
тирование детали

нажмите кнопку
Вырезать элемент
выдавливания.

На Панели свойств

устанавливаем па-

раметры вырезания:
Прямое направле-
ние; Расстояние — 1



5.3

Курсором выделите

верхнюю грань модели

(она позеленеет), от-
кройте Эскиз и нари-
суйте Эллипс

Y

X

Y

X



Выдавите эскиз,

установив парамет-
ры: Прямое на-
правление; Рас-
стояние — 2; Уклон
внутрь; Угол — 20



5.4

В плоскости xy нари-
суйте ось (стиль Осе-
вая) и контур уса ан-

тенны

Y

X



На панели Редакти-
рование детали
нажмите кнопку Опе-
рация вращения.

Установите парамет-
ры: Способ — Сфе-
роид; Прямое на-
правление; угол

прямого направле-
ния — 360; Тонкая
стенка | Толщина
стенки | Нет



5.5

—

На панели Редактирование де-
тали нажмите кнопку Зеркаль-
ный массив. В Дереве модели

укажите плоскость отображения:
Плоскость ZY. Укажите Опера-
ции в дереве построения —
Операция вращения



Часть III. Информатика с КОМПАС-3D

132

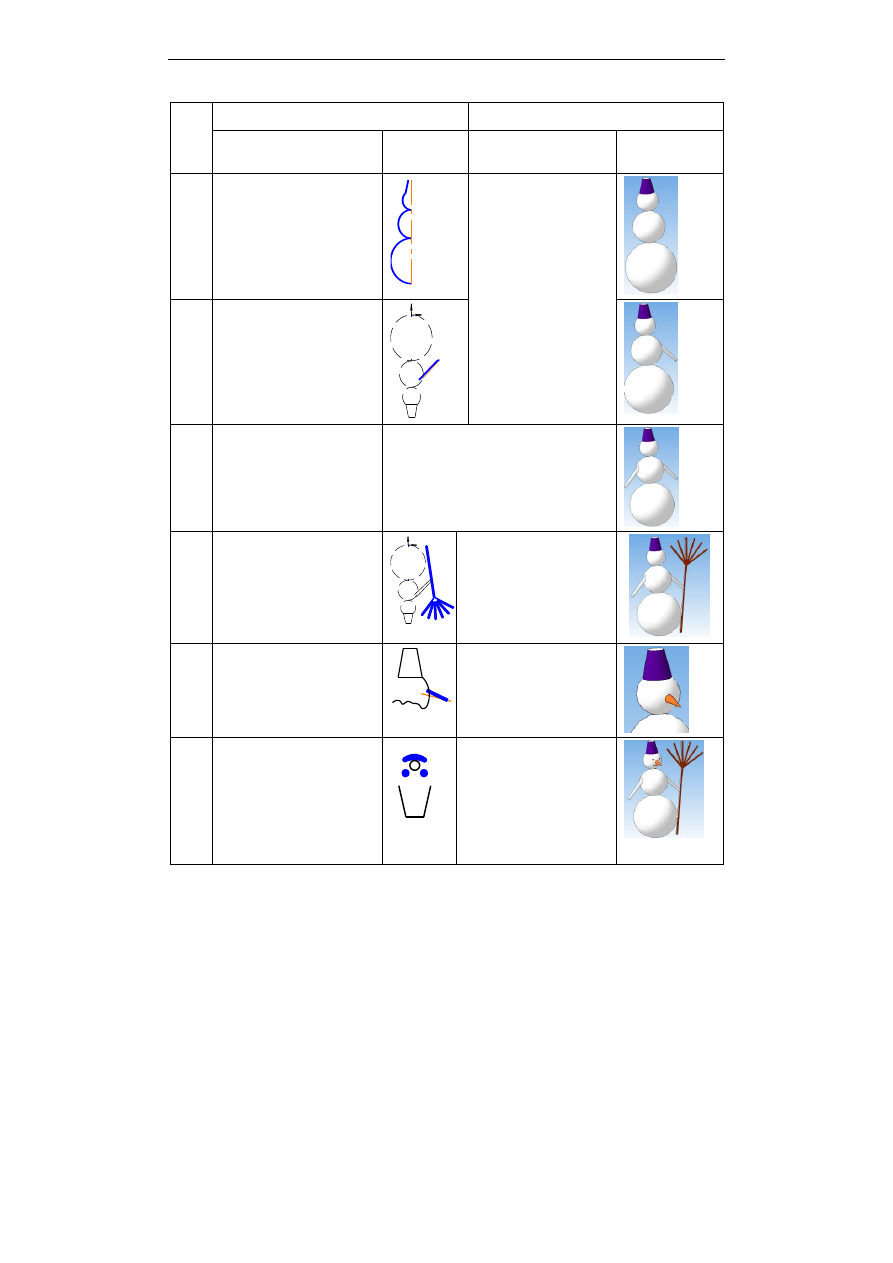

Таблица 8.4 (окончание)

№
п/п

Эскиз

3D-

модель

Требуемые действия

Иллюст-
рации

Требуемые
действия

Иллюст-
рации

6.1

В плоскости xy нари-

суйте контур, вклю-

чающий 3 дуги и 2 от-

резка. Ни одна часть

контура не должна пе-

ресекать ось вращения.

Ось вращения изобра-

жается стилем Осевая



После закрытия ка-

ждого эскиза на па-

нели Редактирова-

ние детали

нажмите кнопку

Операция враще-

ния. Установите

параметры:

Способ —

Сфероид; Прямое

направление; угол

прямого направле-

ния — 360;

Тонкая стенка |

Толщина стенки |

Нет



6.2

В плоскости zy нари-

суйте отрезок и ось

вращения (стилем

Осевая). Закройте

эскиз

Y

X

Y

X





6.3

—

Воспользуйтесь командой

Зеркально отразить все, кото-

рая позволяет к модели прикле-

ить зеркальную копию относи-

тельно выбранной грани xy



6.4

В плоскости zy нари-

суйте замкнутый контур

граблей.

Закройте эскиз

Y

X

Y

X



Выдавите эскиз, уста-

новив параметры:

2 направления;

Расстояние 1 — 0.2;

Расстояние 2 — 0.2



6.5

В плоскости xy нари-

суйте отрезок и ось

вращения (стилем

Осевая).

Закройте эскиз



Нажмите кнопку

Операция вращения

и создайте Сфероид



6.6

В плоскости zy нари-

суйте 2 окружности

и 2 дуги.

Закройте эскиз



Выдавите эскиз, уста-

новив параметры:

Прямое направле-

ния; Через все.
На заключительном

этапе задайте граням

модели различные

цвета



Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

133

8.4. Векторный редактор,
встроенный в Word, или КОМПАС?

В  учебнике  [19]  утверждается,  что  Word  располагает  простыми  и  вместе
с тем мощными средствами для создания рисунков различной степени слож-
ности: от элементарных геометрических фигур до сложных объемных фигур.
В учебнике [20] можно прочитать, что "инструментальная панель Рисование
программы Word позволяет создавать двух- и трехмерные графические объ-
екты...". Не будем комментировать и обсуждать утверждения насчет сложно-
сти и трехмерности.
В учебнике [18] рассматриваются вопросы,  дающие представление о проек-
тировании.  Под  проектированием  понимается  процесс  создания  документа-
ции, которая содержит описания, расчеты, чертежи будущих сооружений или
технических  комплексов.  Справедливо  отмечается,  что  при  проектировании
наиболее  широко  используются компьютерные модели. Однако с утвержде-
нием,  что  "программы  компьютерного  черчения  распространяются  на  плат-
ной  основе  и  требуют  значительного  времени  на  освоение",  нельзя  согла-
ситься. Для создания простых графических объектов и моделей предлагается
использовать векторный графический редактор, встроенный в текстовый ре-
дактор Word.
Упражнение  87  [18]  содержит  следующую  формулировку  задания:  "Созда-
дим электронный чертеж корпуса, представленного как эскиз на рисунке...".
И мы создадим  такой чертеж (рис. 8.7).



20

40

60



30



20

6

15

100

60

20

40

60



30



20

6

15

100

60



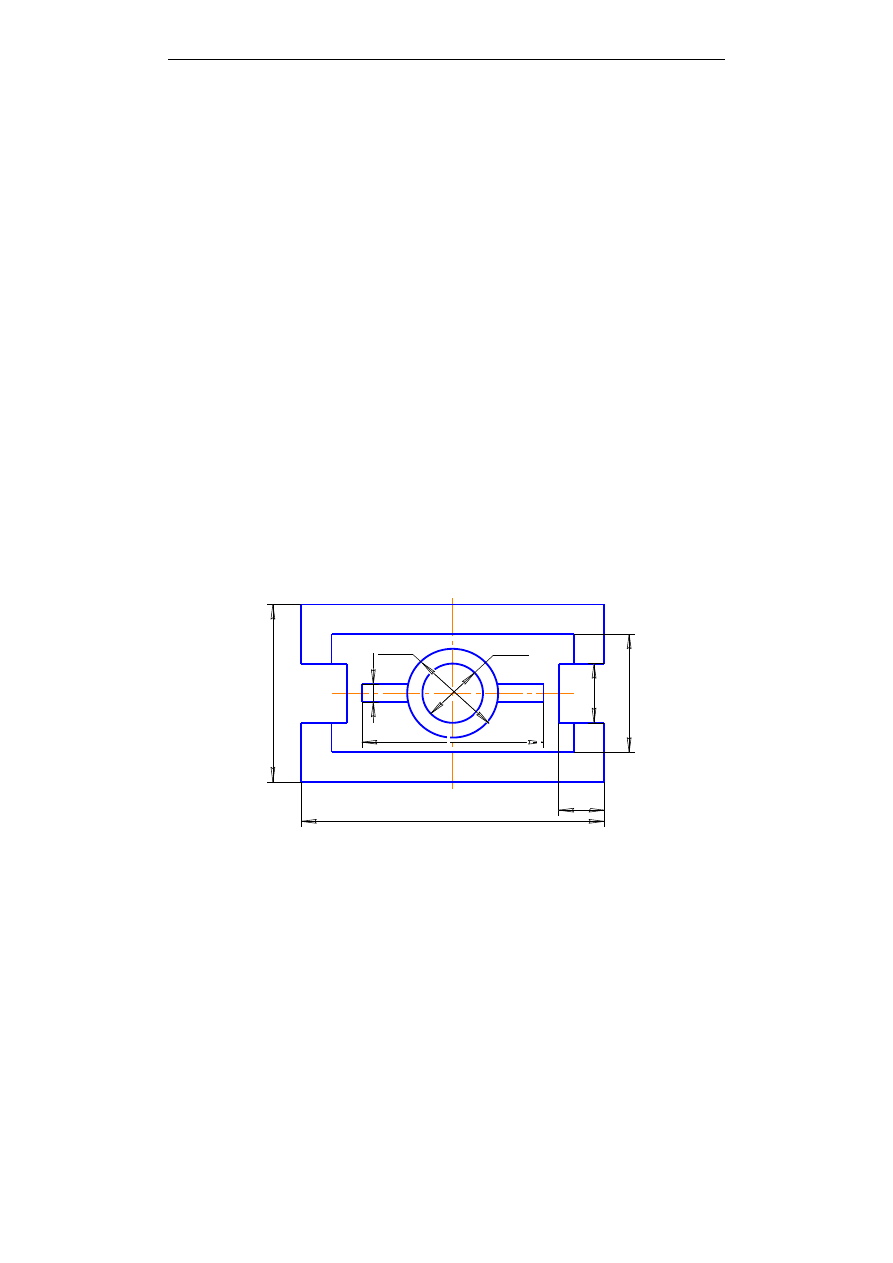

Рис. 8.7. Исходные данные для выполнения учебного задания

Часть III. Информатика с КОМПАС-3D

134



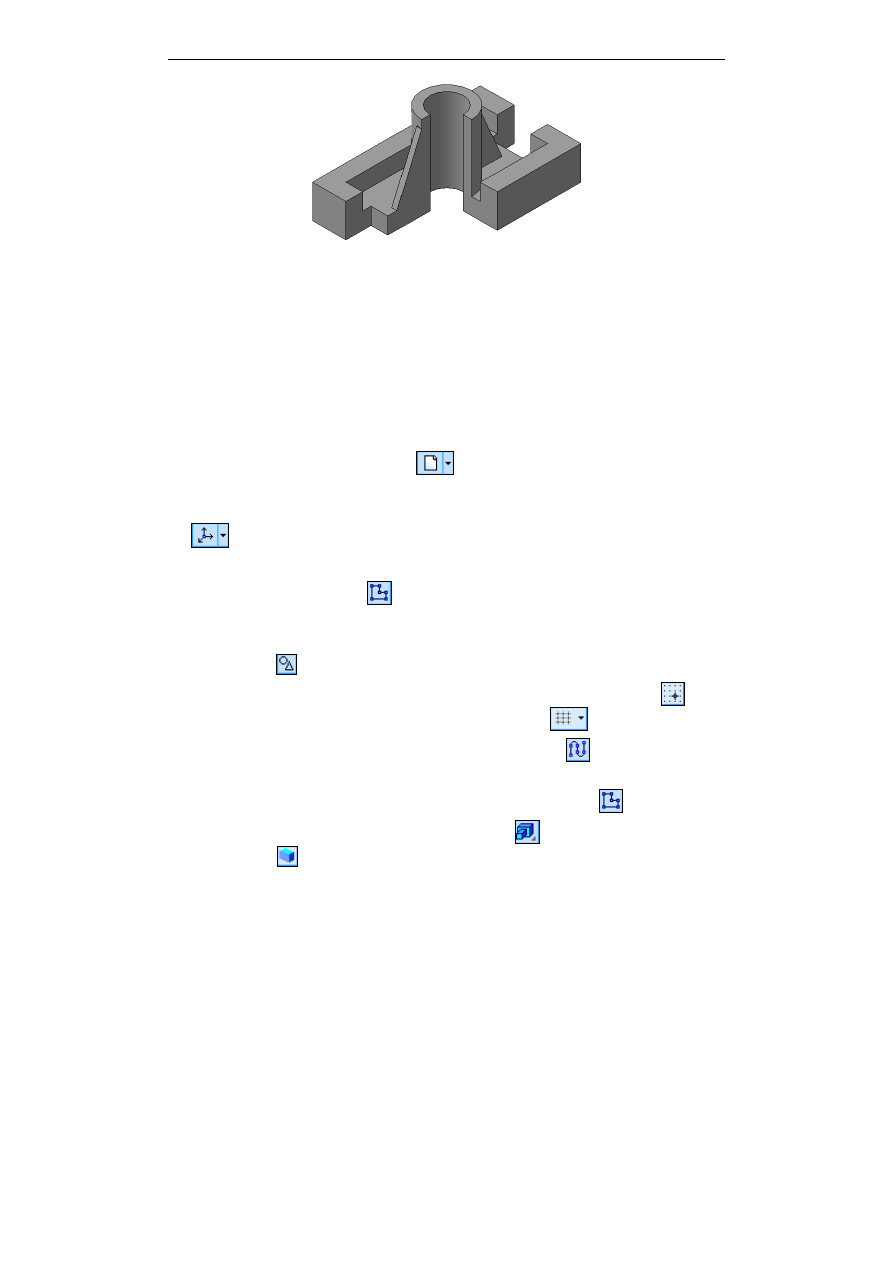

Рис. 8.8. Твердотельная модель корпуса

На рис. 8.7 отсутствует ошибка по нанесению горизонтального размера 15 мм
(в  учебнике  [18]  левая  выносная  линия  проведена  не  из  той  точки).
Cогласитесь, что показанное на рис. 8.7 изображение вряд ли можно назвать
эскизом корпуса. По-видимому, автор [18] из чертежа корпуса выбрал только
вид  сверху.  Покажем,  как  просто  в  системе  КОМПАС-3D  создать  модель
корпуса, показанную на рис. 8.8.

1.  Для  создания  модели  новой  детали  выполните  команду  Файл |  Создать

или  нажмите  кнопку  Создать

  на  панели  Стандартная.  В  открыв-

шемся окне выберите тип нового документа Деталь.

2.  На  панели  Вид  нажмите  кнопку  списка  справа  от  кнопки  Ориентация

 и укажите вариант Изометрия XYZ.

3.  В дереве модели укажите Плоскость ХY.

Нажмите кнопку Эскиз

 на панели Текущее состояние. Плоскость хy

станет параллельной экрану.
В  появившейся  Компактной  панели  нажмите  кнопку  переключения
Геометрия

 для вызова соответствующей Инструментальной панели.

На панели Глобальные привязки включите привязку По сетке

, а на

панели Текущее состояние — инструмент Сетка

.

Используя команду Непрерывный ввод объектов

, по сетке и задан-

ным размерам прорисуйте показанный на рис. 8.9 контур.
Заканчивается эскиз повторным нажатием кнопки Эскиз

.

4.  Нажмите кнопку Операция выдавливания

 на панели Редактирова-

ние детали

.

Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

135

Внизу  экрана  появится  Панель  свойств,  на  которой  устанавливаем  пара-
метры выдавливания: Прямое направление; Расстояние 1 — 20.0. Ввод
параметров заканчивается нажатием кнопки Создать объект

.

5.  После  включения  команды  Полутоновое

  на  панели  Вид  получится

объемное изображение детали, представленное на рис. 8.10.

Y

X

Y

X





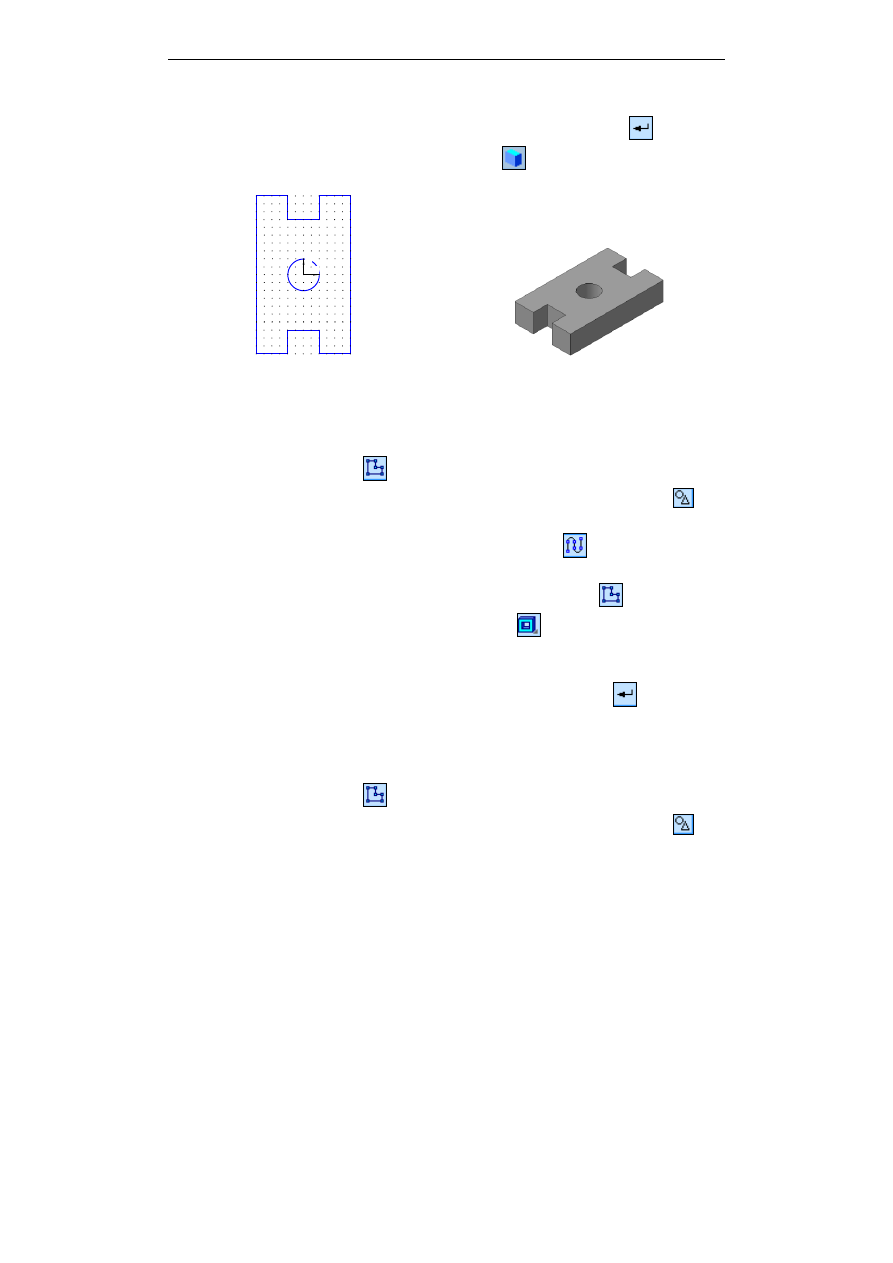

Рис. 8.9. Контур детали

Рис. 8.10. Объемное изображение детали

6.  Для формирования углубления в основании корпуса в Дереве модели ука-

жите Плоскость ХY.
Нажмите кнопку Эскиз

.

В появившейся Компактной панели нажмите кнопку Геометрия

 для

вызова соответствующей Инструментальной панели.
Используя команду Непрерывный ввод объектов

, по сетке нарисуй-

те показанный на рис. 8.11 прямоугольник.
Заканчивается эскиз повторным нажатием кнопки Эскиз

.

7.  Нажмите кнопку Вырезать выдавливанием

.

Внизу  экрана  появится  Панель  свойств,  на  которой  устанавливаем  пара-
метры вырезания: Прямое направление; Расстояние 1 — 10.0. Ввод па-
раметров заканчивается нажатием кнопки Создать объект

.

В результате получится показанное на рис. 8.12 изображение модели.

8.  Для  добавления  к  модели  следующей  части  в  Дереве  модели  укажите

Плоскость ХY.
Нажмите кнопку Эскиз

.

В появившейся Компактной панели нажмите кнопку Геометрия

 для

вызова соответствующей Инструментальной панели.

Часть III. Информатика с КОМПАС-3D

136

Y

X

Y

X





Рис. 8.11. Эскиз углубления в основании

корпуса

Рис. 8.12. Объемное изображение

модели после формирования углубления

в основании корпуса

Y

X

Y

X





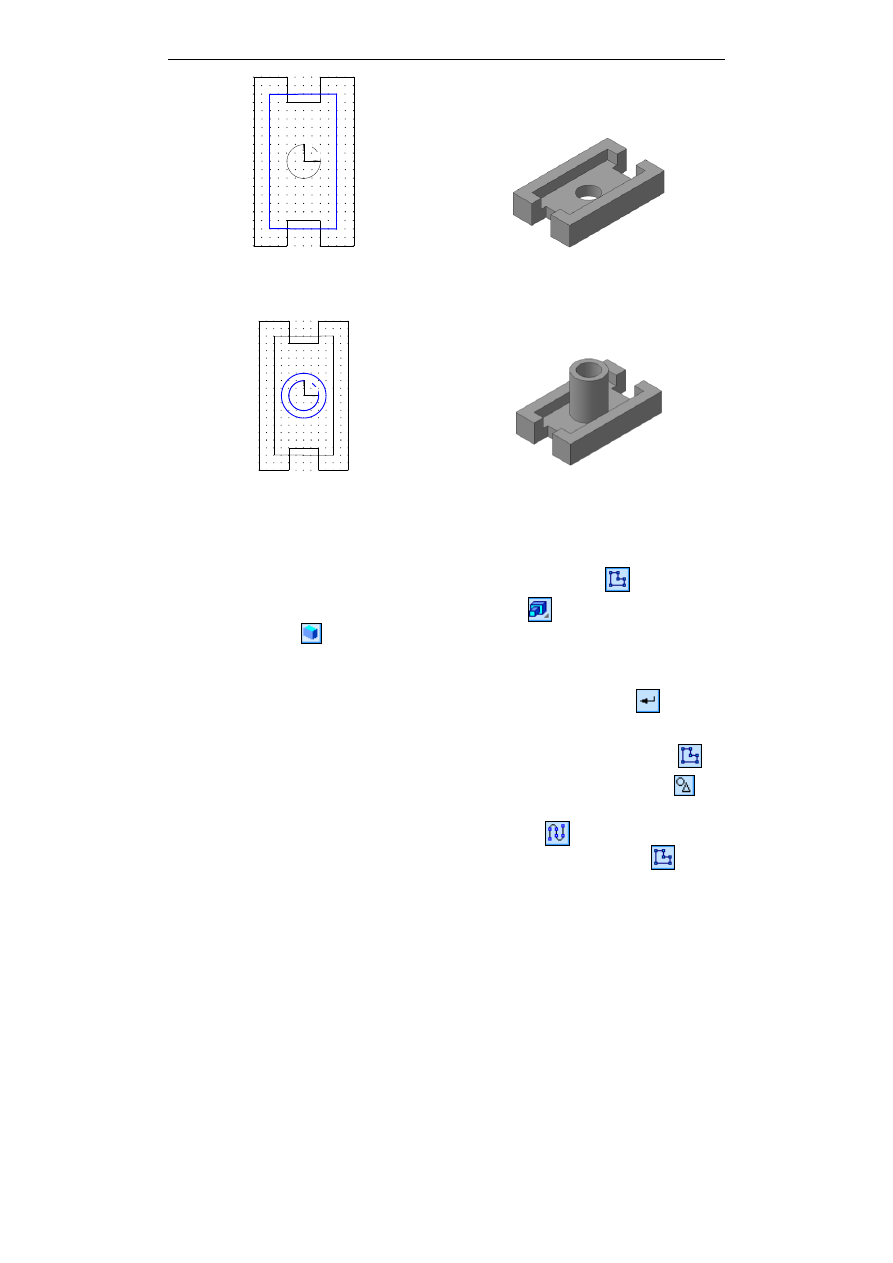

Рис. 8.13. Две окружности в эскизе

Рис. 8.14. Объемное изображение детали

после построения цилиндра

Нарисуйте 2 окружности (рис. 8.13).
Заканчивается эскиз повторным нажатием кнопки Эскиз

.

9.  Нажмите  кнопку  Операция  выдавливания

  на  панели  Редактиро-

вание детали

.

Внизу экрана появится  Панель свойств, на которой устанавливаем пара-
метры выдавливания: Прямое направление; Расстояние 1 — 50.0. Ввод
параметров заканчивается нажатием кнопки Создать объект

.

Результат представлен на рис. 8.14.

10.  В Дереве модели укажите Плоскость ZY и нажмите кнопку Эскиз

.

В появившейся Компактной панели нажмите кнопку Геометрия

 для

вызова соответствующей Инструментальной панели.
Используя команду Непрерывный ввод объектов

, нарисуйте 2 треуголь-

ника (рис. 8.15). Закройте эскиз повторным нажатием кнопки Эскиз

.

Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

137

11.  Нажмите  кнопку  Операция  выдавливания

  на  панели  Редактиро-

вание детали

.

Внизу экрана появится  Панель свойств, на которой устанавливаем пара-
метры выдавливания: Два направления; Расстояние 1 — 3.0; Расстоя-
ние  2 —  3.0.  Ввод параметров заканчивается нажатием кнопки  Создать
объект

.





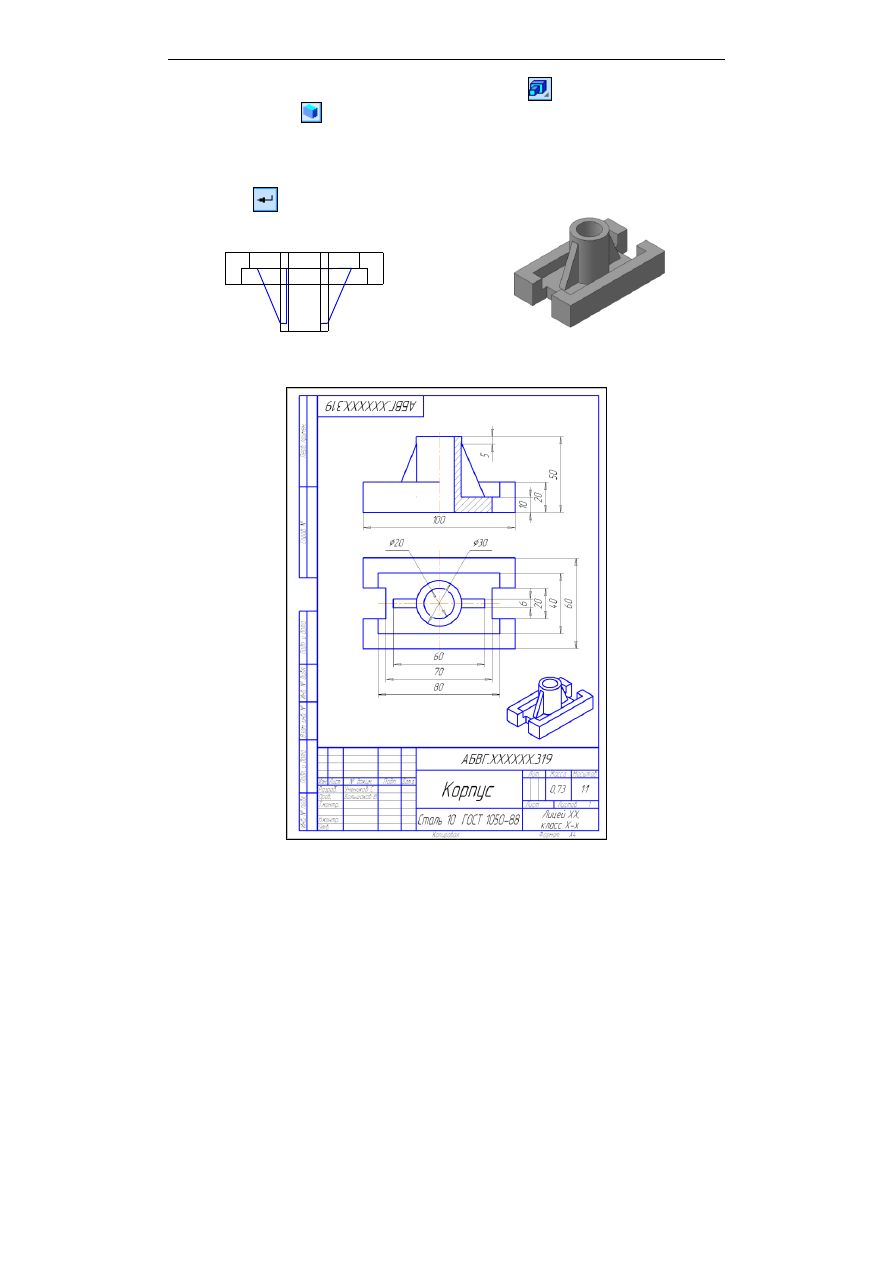

Рис. 8.15. Два треугольника в эскизе

Рис. 8.16. Объемное изображение детали

после построения треугольников



Рис. 8.17. Чертеж корпуса

Часть III. Информатика с КОМПАС-3D

138

По  созданной  модели  можно  выполнить  ассоциативный  чертеж  (рис. 8.17).
В главе 5 в трех примерах показано, как он создается.

8.5. Псевдообъем или реальная 3D-графика?

В  табл. 8.1  показано,  что  во  многих учебных изданиях рассматриваются ос-
новы работы в программе CorelDRAW. Как уже отмечалось, в школы России
сделана поставка  CorelDRAW Graphics Suite X3 Russian. Среди учебных за-
даний  известны  предложения  по  созданию  иллюстраций  с  использованием
способов создания псевдообъема и специальных эффектов.
В книге [12] на с. 784—788 рассмотрен пример "Шестеренки". Как указано,
"этот пример авторы считают одним из лучших в книге. Он демонстрирует,
что при правильном подходе созданные изображения по реалистичности мо-
гут приближаться к объектам, полученным с помощью программ трехмерно-
го моделирования ...".
Начинается  создание  изображения  шестеренки  с  редактирования  13-конеч-
ной  звезды.  В  результате  применения  эффекта  Псевдообъем  и  "металличе-
ской" градиентной заливки получен результат, показанный на рис. 8.18.









а

б

в

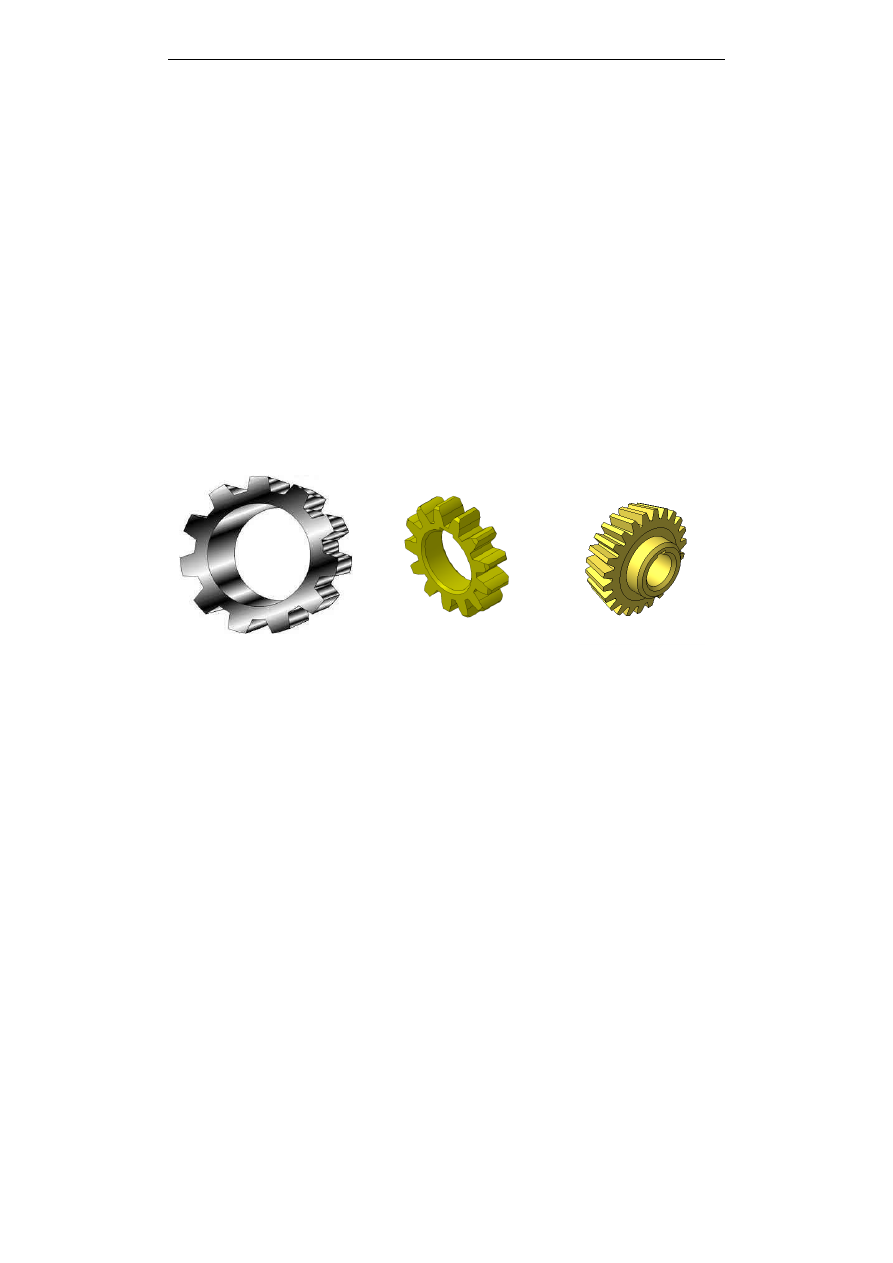

Рис. 8.18. Модели зубчатых колес: а — созданного в CorelDRAW;

б — прямозубого из КОМПАС-3D; в — косозубого из КОМПАС-3D

Эффект  Псевдообъем  (Extrude)  позволяет  создавать  иллюзию  объемности
для плоских объектов. Иллюзия возникает в результате того, что за объектом
или перед ним достраивается дополнительная плоскость той же формы, что и
исходный объект. Достраивается плоскость и оригинальный объект соединя-
ется "боковыми стенками". Эффект может быть усилен за счет градаций "ос-
вещенности" [12]. В CorelDRAW X3 существует эффект, добавляющий трех-
мерную глубину путем скашивания краев.

Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

139

В системе КОМПАС при работе с 3D-редактором по определению не требу-
ется  создавать  иллюзию  объемности.  При  построении  моделей  шестеренок,
а точнее зубчатых колес, стоит обратить внимание на реальность моделируе-
мых элементов этих объектов.
Следует уяснить назначение зубчатых колес. Зубчатые колеса используются
в механизмах для передачи непрерывного вращательного движения от одно-
го колеса к другому (рис. 8.19).
Зубчатые  колеса  могут  быть  прямозубыми  (рис. 8.18,  а  и  б)  и  косозубыми
(рис. 8.18, в).  У  зубчатого  колеса  наружный  диаметр  (по  вершинам  зубьев),
диаметр  окружности  впадин и диаметр  d делительной окружности не могут
быть  взяты  произвольно.  Эти  величины  находятся  в  зависимости  от  числа
зубьев z и шага зацепления p.
Шаг зацепления — расстояние между одноименными точками двух соседних
зубьев, измеряемое по дуге делительной окружности (рис. 8.20). Делительная
окружность делит зуб на две неравные части: головку и ножку.
Длина делительной окружности зубчатого колеса определяется соотношени-
ем  L = zp =  d.  Отношение  p/   называют модулем зубчатого колеса, обозна-
чают буквой m и измеряют в миллиметрах. Модуль является основным пара-
метром зубчатого колеса и его величины установлены стандартами.
Создадим модель зубчатого колеса, выбрав модуль m = 7 (такое большое зна-
чение выбираем для наглядности показа зубьев на рис. 8.18, б) и предусмот-
рев шпоночный паз. Шпонка предназначена для соединения вала с посажен-
ной  на  него  деталью  (рис. 8.19,  б).  Размеры  шпонок  стандартизованы
и определяются диаметральным размером  d вала.




А

А

А

-

А

d







а

б

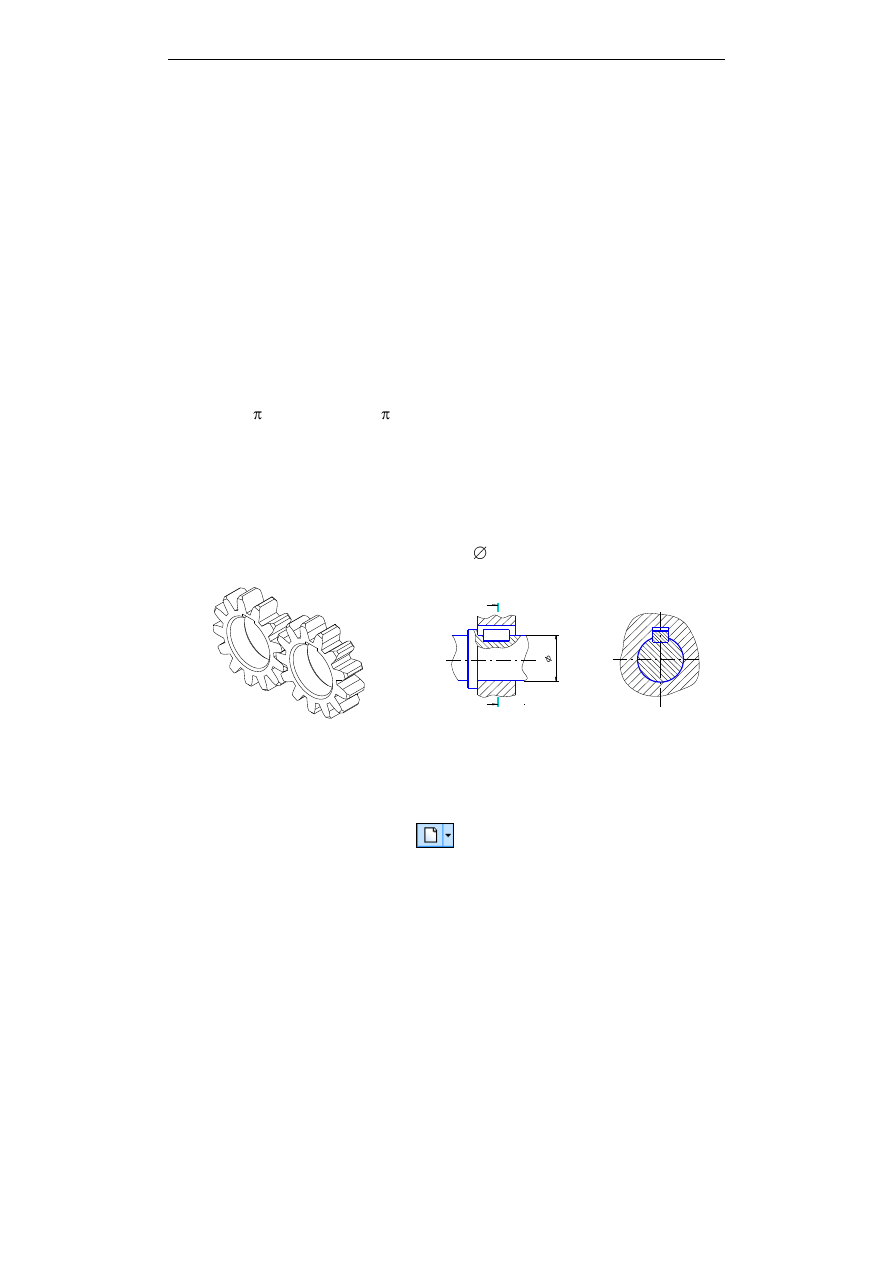

Рис. 8.19. Зубчатая передача: а — передача вращения; б — соединение шпонкой

На рис. 8.20 показаны два эскиза с пояснением назначения каждого размера.

1.  Для  создания  модели  новой  детали  выполните  команду  Файл |  Создать

или  нажмите  кнопку  Создать

  на  панели  Стандартная.  В  открыв-

шемся окне выберите тип нового документа Деталь.

Часть III. Информатика с КОМПАС-3D

140

3

2

,3

16

8



105



56

20



2,6

R15,16



73,5



91

3

2

,3

16

8



105



56

20



2,6

R15,16



73,5



91





а

б

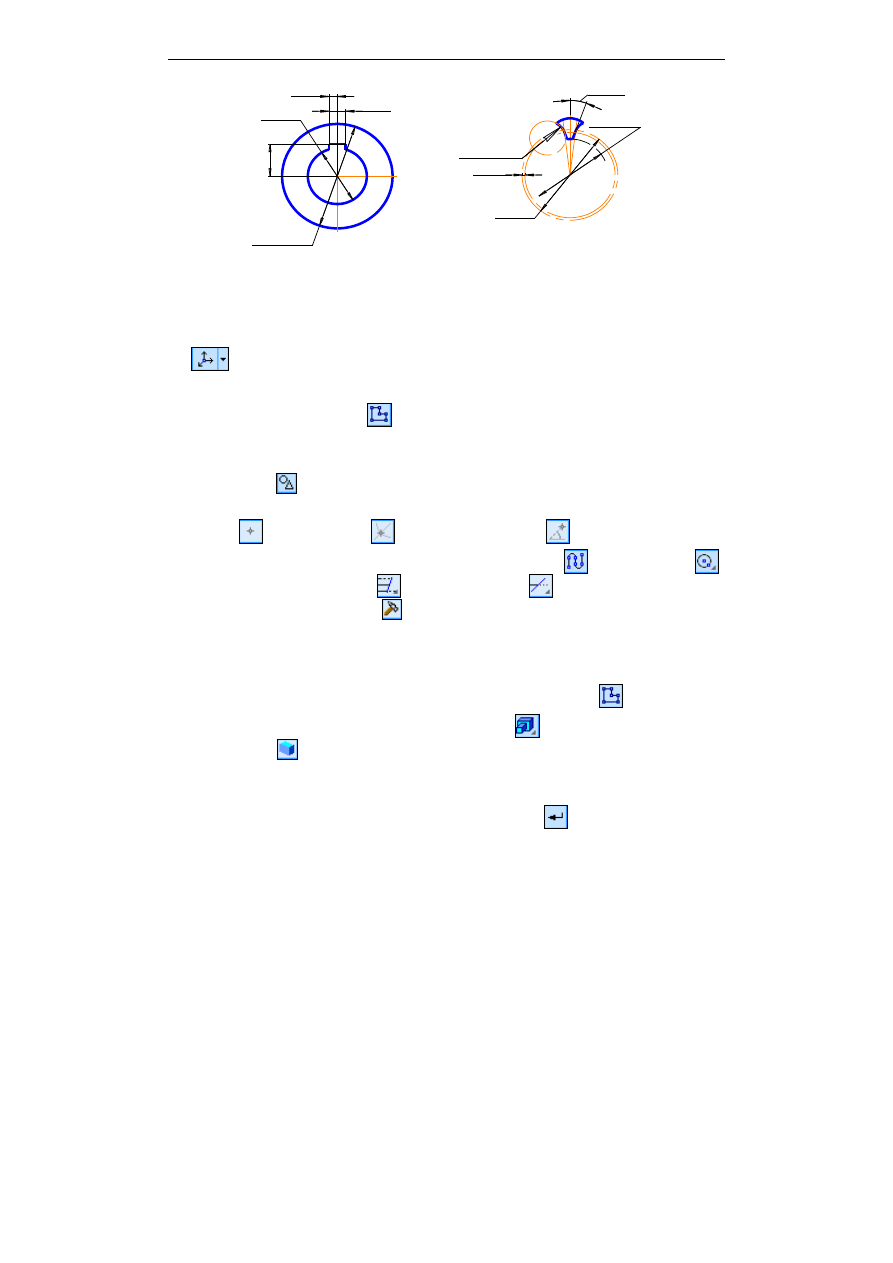

Рис. 8.20. Эскизы модели: а — основания; б — вырезаемого фрагмента

На  панели  Вид  нажмите  кнопку  списка  справа  от  кнопки  Ориентация

 и укажите вариант Изометрия XYZ.

В Дереве модели укажите Плоскость ХY.

2.  Нажмите кнопку  Эскиз

 на панели Текущее состояние. Плоскость хy

станет параллельной экрану.

3.  В  появившейся  Компактной  панели  нажмите  кнопку  переключения

Геометрия

 для вызова соответствующей Инструментальной панели.

4.  На  панели  Глобальные  привязки  включите  привязки:  Ближайшая

точка

, Пересечение

, Угловая привязка

.

5.  Используя команды Непрерывный ввод объектов

, Окружность

,

Выровнять  по  границе

,  Усечь  кривую

  (на  Инструментальной

панели  Редактирование

),  выполните  показанный  эскиз  (рис. 8.21).

Центры окружностей совместите с началом координат. Нанесите показан-
ные  размеры.  При  нанесении  размеров  система  автоматически  изменяет
геометрию эскиза.
Заканчивается эскиз повторным нажатием кнопки Эскиз

.

6.  Нажмите кнопку Операция выдавливания

 на панели Редактирова-

ние детали

.

Внизу экрана появится Панель свойств. Устанавливаем параметры выдав-
ливания:  Прямое  направление;  Расстояние  1 —  25.0.  Ввод  параметров
заканчивается нажатием кнопки Создать объект

.

Результат приведен на рис. 8.22.

Глава 8. С КОМПАСом к геометрическому трехмерному моделированию

141

3

2

,3

16

8



105



56

3

2

,3

16

8



105



56





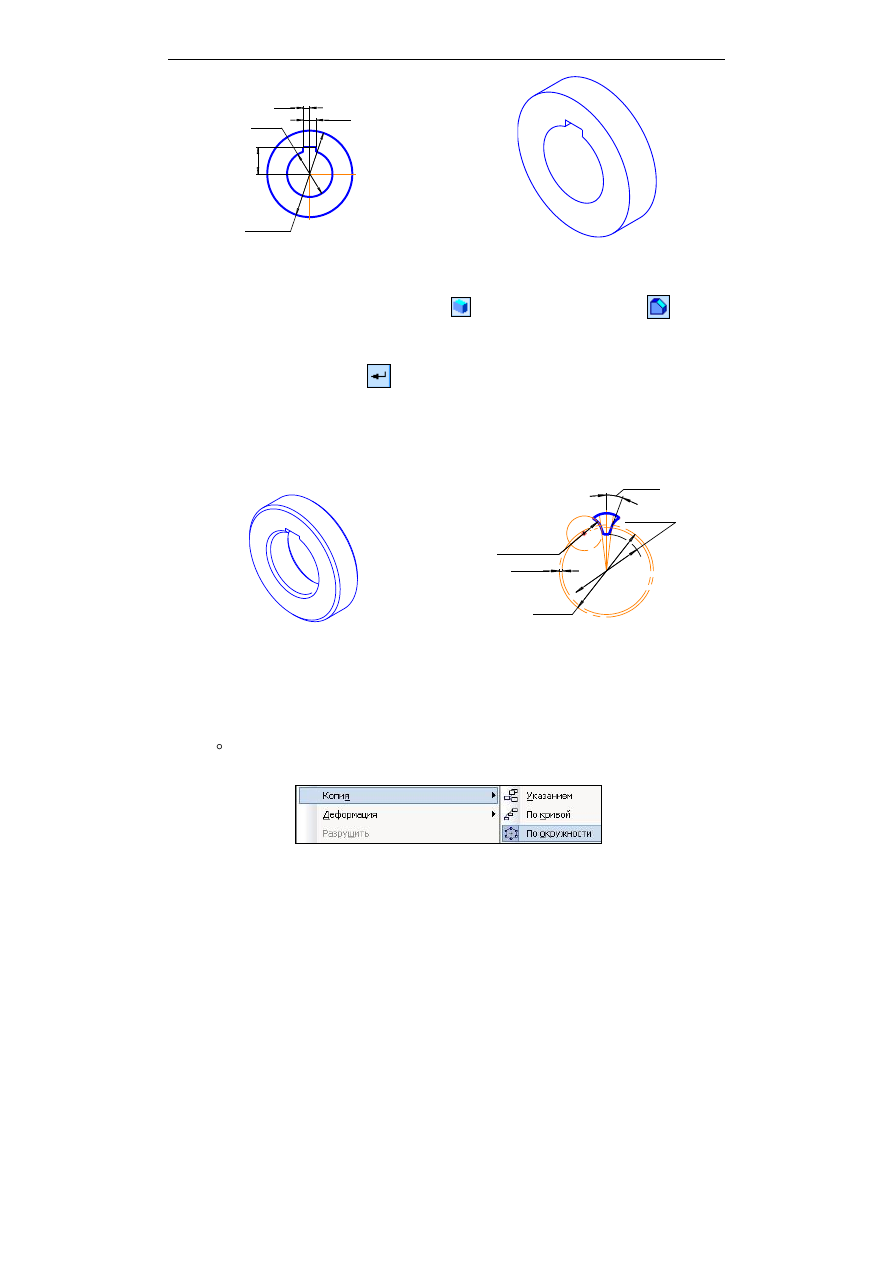

Рис. 8.21. Эскиз детали

Рис. 8.22. Деталь

7.  На панели Редактирование детали

 нажмите кнопку Фаска

.

На Панели свойств выберите: Длина — 2.5; Угол — 45. Курсором укажи-
те  4  ребра  (с  обоих  торцов).  Ввод  параметров  заканчивается  нажатием
кнопки Создать объект

.

Результат представлен на рис. 8.23.

8.  В дереве модели укажите Плоскость ХY.

Нарисуйте контур вырезаемого фрагмента (рис. 8.24).





73,5



91

20



2,6

R15,16



73,5



91

20



2,6

R15,16



Рис. 8.23. Деталь с фаской

Рис. 8.24. Контур вырезаемого фрагмента

9.  Выберите команду Копия по окружности из меню Редактор (рис. 8.25) и

укажите  центр  копирования.  Выберите  Количество  копий  13  в  кольце-
вом  направлении,  Шаг  в  кольцевом  направлении  выберите  равным
360 .  Не  допускайте  пересечения  контуров,  иначе  выполнение  операции
будет не возможно.





Рис. 8.25. Команда Редактор | Копия

Часть III. Информатика с КОМПАС-3D

142

Ввод параметров заканчивается нажатием кнопки Создать объект

.

Результат приведен на рис. 8.26.

10.  На  панели  Редактирование  детали

  нажмите  кнопку  Вырезать

выдавливанием

.

Появится  Панель  свойств,  на  которой  установите  параметры  выдавли-
вания:  Обратное  направление;  Через  все.  Нажмите  кнопку  Создать
объект

.

Результат приведен на рис. 8.27.





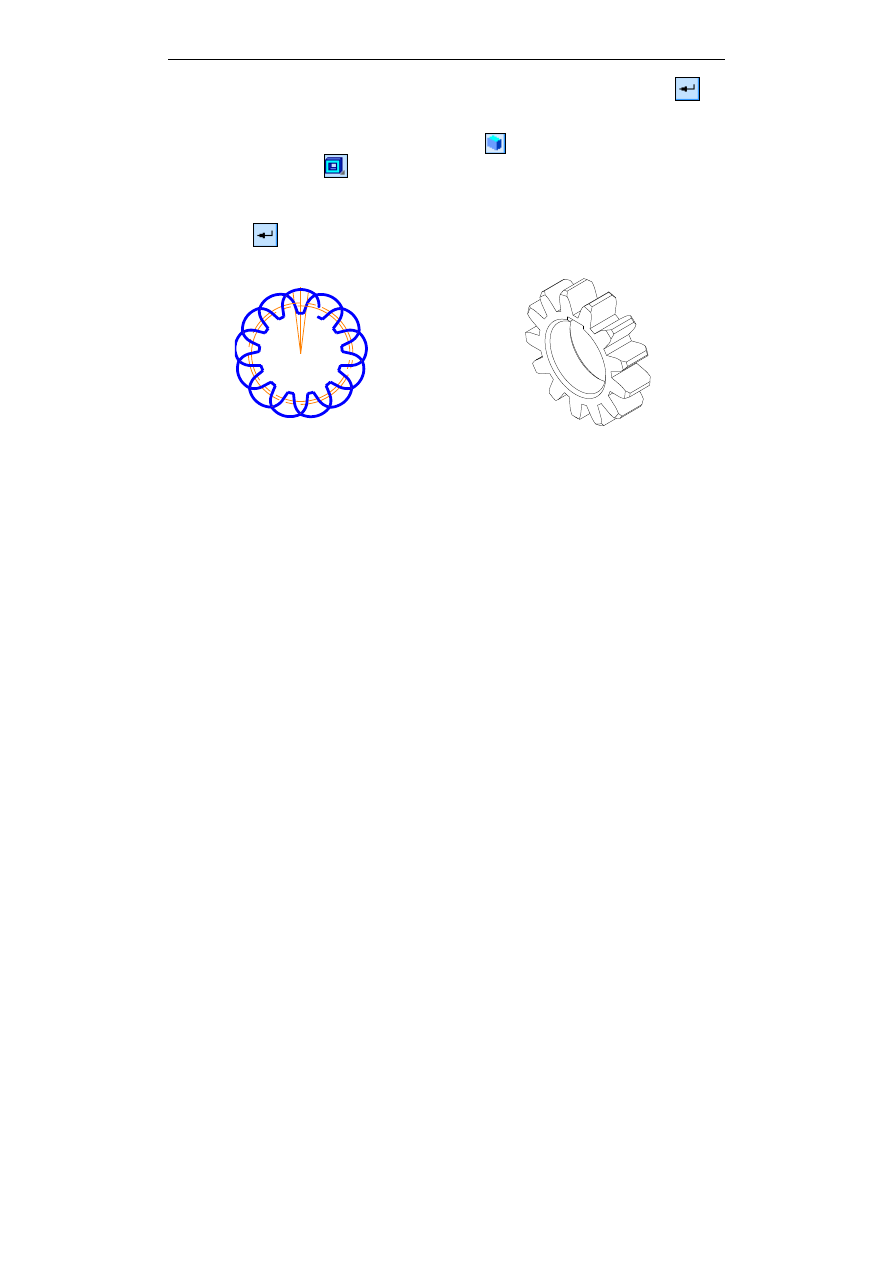

Рис. 8.26. Контур детали

после копирования фрагмента

Рис. 8.27. Модель зубчатой передачи








Глава 9



Создание и редактирование
твердотельных моделей


Под геометрическим моделированием понимают изучение процессов и объек-
тов, для которых наиболее естественным является графическое представление.
В  данной  главе  показано,  что  система  КОМПАС-3D  предоставляет  большие
возможности по твердотельному геометрическому моделированию, а сам про-
цесс создания самых разнообразных моделей чаще всего весьма увлекателен и
решает  очень  важную задачу — развивает пространственное мышление. Про-
странственное мышление определяют как вид умственной деятельности, обес-
печивающей  создание  пространственных  образов  и  оперирование  ими  в  про-
цессе решения различных практических и теоретических задач [39].

9.1. Многовариантность твердотельного
моделирования

При  создании  твердотельной  модели  пользователю  приходится  мыслить
в  терминах  конструктивных  элементов  формируемой  модели.  В  примере  на
рис. 9.1 на первом этапе создается основание в виде цилиндра с двумя отвер-
стиями,  на  втором  этапе —  прямоугольный  вырез,  на  третьем —  цилиндри-
ческое углубление.







Операция выдавливания

Вырезать элемент

выдавливания 1

Вырезать элемент

выдавливания 2

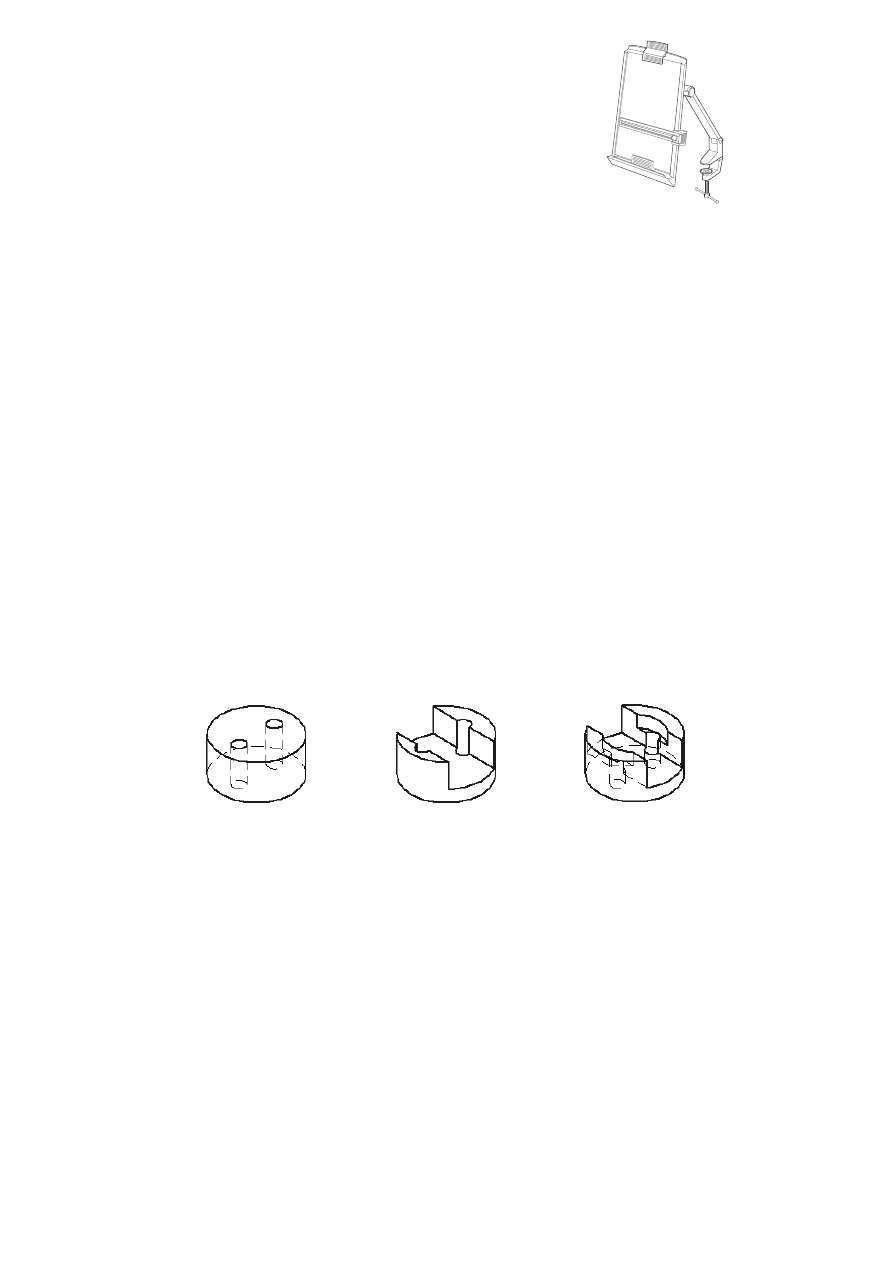

Рис. 9.1. Этапы создания модели втулки

Часть III. Информатика с КОМПАС-3D

144

Рисунок 9.2 иллюстрирует первые 2 этапа других способов построения моде-
ли втулки и показывает, что отличительной особенностью процедур создания
твердотельных моделей является их многовариантность.
С  другой  стороны,  многочисленные исследования показывают, что при соз-
дании пространственных образов и оперирования ими учащиеся, конструкто-
ры,  проектировщики  проявляют  стойкие  индивидуальные  различия.  Таким
образом,  трехмерный  графический  редактор  становится  универсальным  ин-
струментом для реализации различных сценариев построения моделей, и эти
сценарии выбираются с учетом индивидуальных восприятий пространствен-
ных образов.

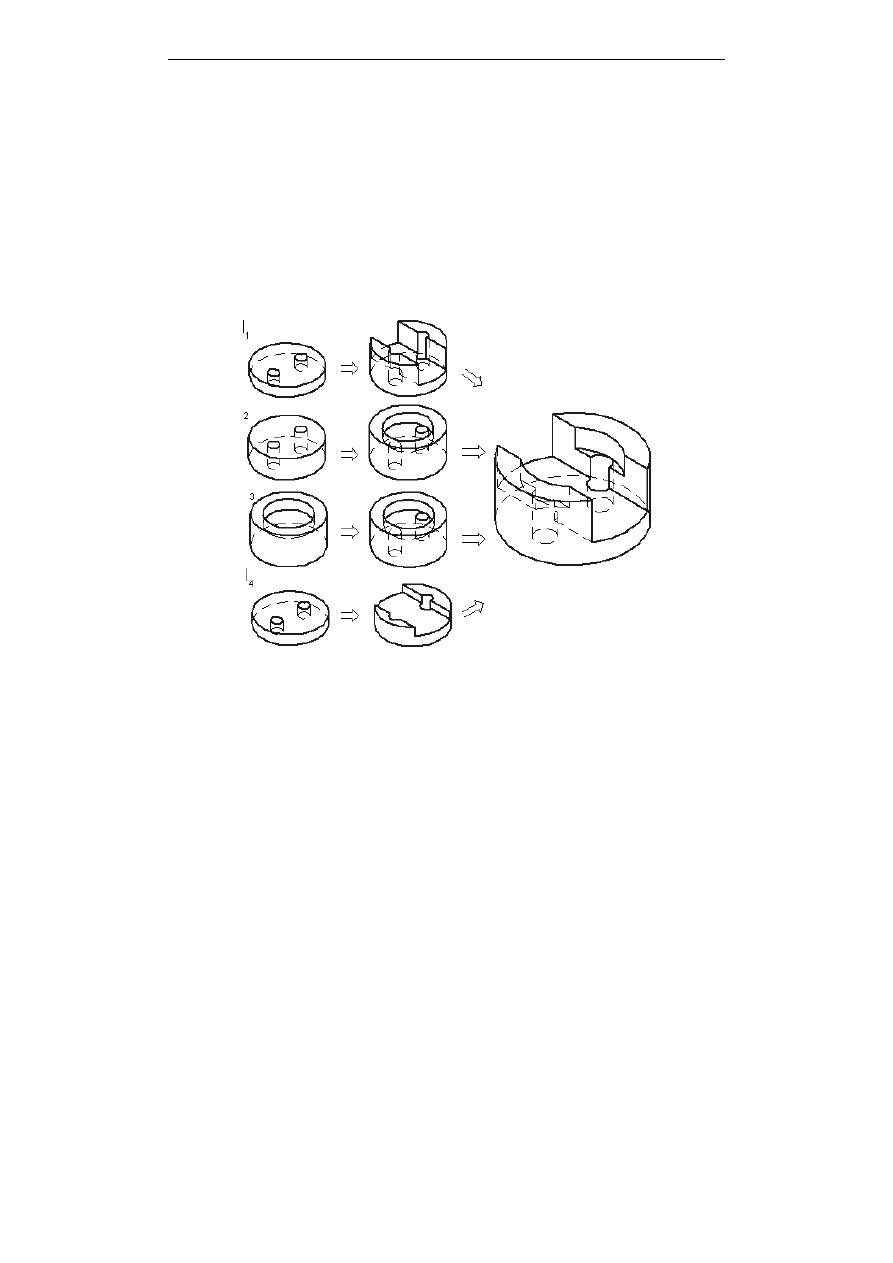

Рис. 9.2. Другие варианты реализации первых двух операций

создания модели втулки

Однако  следует  заметить,  что  сценарии  построения  моделей  у  начинающих
пользователей очень далеки от оптимальных, о чем легко судить по форми-
руемым Деревьям моделей. Можно утверждать, что Дерево модели — удоб-
ное средство контроля рациональности подхода к созданию модели. Один из
важных аспектов рациональности построения модели связан с минимизацией
объектов модели, т. е. с минимизацией количества формообразующих опера-
ций, необходимых для создания модели.
