Проект ремонта и содержания автомобильной дороги «Амга» на участке 303-313 км - часть 6



Изм.  Лист

№ докум.

Подпись  Дата

Лист

82



ДП - 270205.65-2016





V

ф

- скорость ветра на высоте флюгера (10-15м).



Q

H

= 0.08*(10-5)

3

 = 10г/см

2

*с.





V

V

ф

*

6

.

1

2

.

0



;         (16.2.2)






с

м

V

/

16

10

*

6

,

1

2

.

0





.






Для  формирования  метели,  чтобы  поток  стал  насыщенным,

необходим  путь  разгона  (длина  разгона  метели),  т.к.  твердый  расход  и

отложения возникают после насыщения воздушного потока.



;

*

4

.

86

i

Q

L

c

H

p



(16.2.3)




где,

L

p

- длина разгона метели; при слабых скоростях ветра,

L

p

= 400-1000м;

Q

H

- максимальный общий твердый расход, г/см

2

*с;

86,4 – коэффициент пропорциональности;

i

c

- интенсивность снегопада, мм/сут;

для  территории  России  величина  интенсивности  снегопада  до  10%  ВП-2,2

мм/сут - 4,7мм/сут.



м

L

p

216

4

10

*

4

.

86





(16.2.4)

Метод  снегового  баланса    учитывает  большее  количество  физических

параметров.

При определении суммарного снегопереноса за весь период



Изм.  Лист

№ докум.

Подпись  Дата

Лист

83



ДП - 270205.65-2016





возникают  большие  погрешности,  а  для  расхода  единичной  метели

результаты достоверны.











I

I

C

C

CH

q

l

h

h

L

K

q

]

*

)

(

*

[

*

*

01

,

0

,







(16.2.5)



где,  К = 70 - коэффициент снегопереноса;

C

L

=1000 - длина снегосборного бассейна;

33

,

0



C

h

м – высота снежного покрова;

05

,

0



I

h

м – толщина слоя снега задерживаемого растительностью;

1



l

м – длина дороги;



i

q

-суммарное количество снега, задерживаемогоразличными

препятствиями на прилегающих территориях.



Участки автомобильных дорог, с  преобладанием лесных массивов:



46

150

]

1

*

)

05

,

0

33

,

0

(

*

1000

[

*

70

*

01

,

0









q

 м³/м






16.3  Расчет  и  вариантное  проектирование  мероприятий  по  защите

автомобильной дороги от снежных покровов







Для  защиты  автомобильных  дорог  от  снежных  заносов  применяют

различные виды сооружений.



В  основном  применяются  снегозадерживающие  сооружения,  которые

подразделяются на временные и стационарные. К временным мероприятиям

по снегозадержанию относят:



Изм.  Лист

№ докум.

Подпись  Дата

Лист

84



ДП - 270205.65-2016





    -  устройство  снежных  траншей  отдельно,  либо  в  сочетании  со  снежными

валами, характеризуются экономичностью при возведении, но имеют низкую

задерживающую способность.

    -  временные  заборы  из  щитов  специальных  конструкций,  требуют

значительных временных средств для их ежегодного возобновления.

Стационарные снегозадерживающие устройства:

     -снегозадерживающие  заборы,  требуют  значительных  материальных

вложений,  при  их  сооружении,  но  обеспечивают  надѐжную  защиту  от

заносов.

     -снегозащитные  лесополосы,  обеспечивая  защиту  от  заносов,  придают

местности особый эстетический вид, улучшают экологическую обстановку.

     -снегопередувающие  сооружения, применяют  в особо  сложных  условиях,

при  смене  направления  ветра  не  способны  защитить  от  заносов,  сложны  в

изготовлении.



16.4 Определение снегозадерживающей способности



16.4.1 Расчет снегозадерживающей способности для одиночной

траншеи.




𝑊

0

= 10ℎ

2

+ 2 ∙ 𝐻 ∙ 𝐵 ∙ 𝐾 = 10 ∙ 0.33

2

+ 2 ∙ 0.5 ∙ 3.2 ∙ 0.9 = 3,97 м

3

м





где,h = 0,54– высота снежного покрова;

Н = 0,5 – глубина траншеи;

В = 3,2 м– ширина траншеи;

К = 0,9 – коэффициент, учитывающий заполнение траншеи.





Отсюда  видно,  что  одиночная  траншея  не  справится  с  рассчитанным

объемом снегопереноса.







Изм.  Лист

№ докум.

Подпись  Дата

Лист

85



ДП - 270205.65-2016





16.4.2  Расчет  снегозадерживающей  способности  для  системы

траншей.




𝑊

𝑇

= 10 ∙ ℎ

2

+ 2𝑛 ∙ 𝐻 ∙ 𝐵 ∙ 𝐾 +  𝑛 − 1  ∙ ℎ ∙ 𝑙

1

∙ 𝐾

1

= 10 ∙ 0,33

2

+ 2 ∙ 5 ∙ 0,5 ∙ 3,2 ∙ 0,9 +  5 − 1  ∙ 0,33 ∙ 10 ∙ 0,8

= 1,09 + 14,4 + 10,56 = 26,05 м

3

м





где,К

1

 = 0,8 – коэффициент, учитывающий заполнение самой

траншеи и расстояние между ними;

n = 4 – число траншей;

l

1

 =10 м – расстояние между траншеями.





Отсюда  видно,  что  система  траншей  не  справится  с  рассчитанным

объемом снегопереноса.





16.4.3  Расчет  снегозадерживающей  способности  для  высоких

снегозадерживающих заборов.







Наибольший  объем  снега,  который  может  удержать  забор,  зависит

от его высоты:



𝐻

3

= 0.34 ∙  𝑄

𝐻

+ 𝐻

П

= 0.34 ∙  46 + 0.33 = 2,63м



где,

H

Q

 - объем снегопереноса к дороге, м

3

/м;

п

H

 - средняя многолетняя толщина снежного покрова.




𝑊 = 𝑎 ∙  𝑛 − 1  ∙ 𝐻

3

∙ 𝑙 + 𝐾

1

∙ 𝐻

3

2

= 0,8 ∙  1 − 1  ∙ 3 ∙ 62,5 + 8 ∙ 2,5

2

= 50 м

3

м








Изм.  Лист

№ докум.

Подпись  Дата

Лист

86



ДП - 270205.65-2016





50  м

3

м

  > 46м

3

м








-  коэффициент,  учитывающий  заполнения  пространства  между  рядами

забора  (



=0,8);

n- количество рядов забора=1;

l- расстояние между рядами, м, следует принимать (25-30)H

3

;

K

1

- эмпирический коэффициент (K

1

=8) ;

H

3

− высотазабора, 1,5 - 4,0м



Принимаем  1  рядный  забор  высотой  2,5  м,  т.к.  данное  устройство

справляется со снегозаносимостью.











































Изм.  Лист

№ докум.

Подпись  Дата

Лист

87



ДП - 270205.65-2016





ЗАКЛЮЧЕНИЕ





Согласно  выданному  заданию  выполнен  дипломный  проект  на  тему:

Проект  на  ремонт  и  содержание  автомобильной  дороги  «Амга»  на  участке

км303 –км 313.

Работы  по  ремонту  и  содержанию  автомобильной  дороги

производились  с  учетом  климатических  условий  района  расположения

автомобильной дороги.

При  разработке  проекта  были  определены  и  построенынародно-

хозяйственное  значение  дороги,  техника  для  зимнего  и  летнего  содержания

автомобильных  дорог,  виды  и  объемы  работ  по  содержанию  и  ремонту,

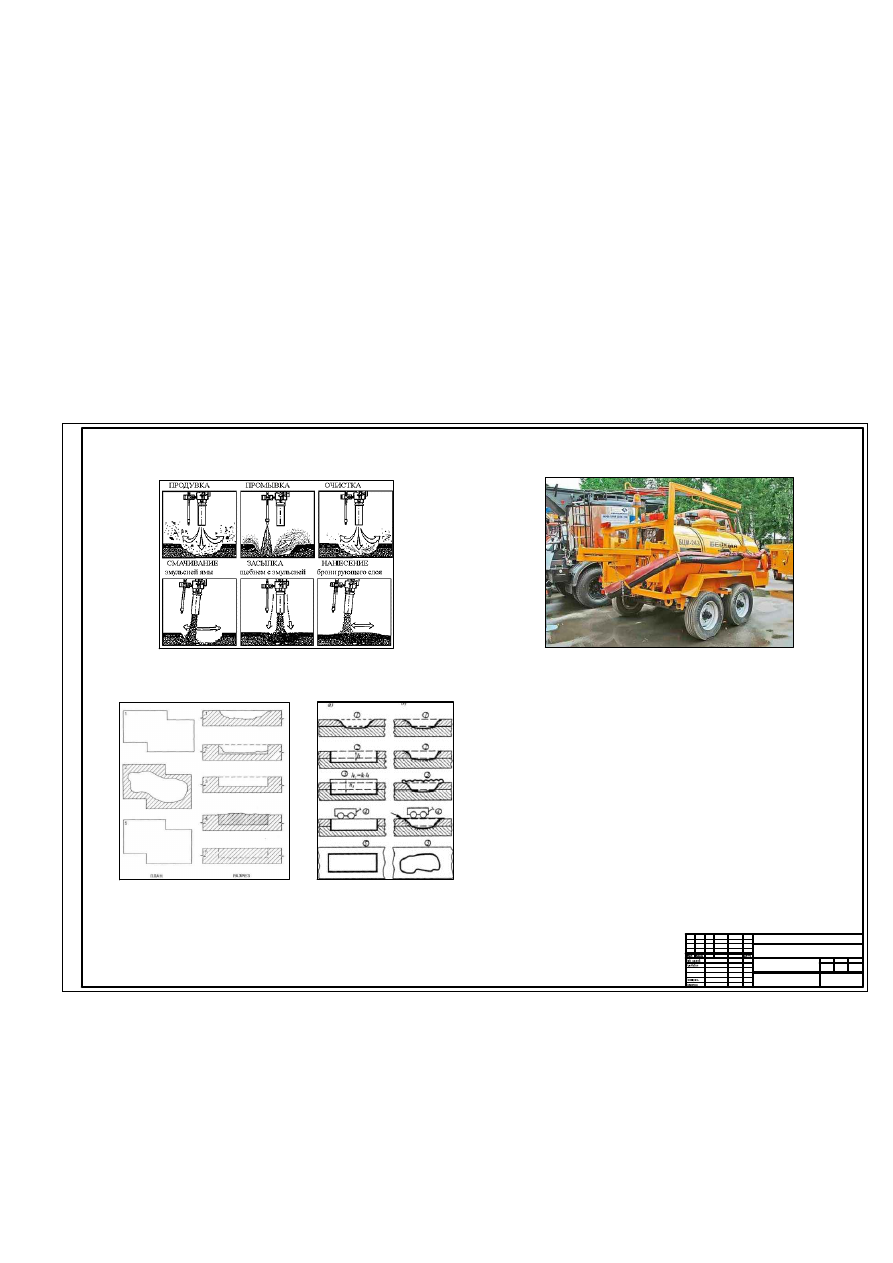

технология  ямочного  ремонта,  обоснован  срок  ремонта  и  содержания

автомобильной дороги, выявлены потребности в материалах, рабочих кадрах

и техниках, а также составлена локальная экономическая смета.



В  качестве  детали  проекта  разработан  план  снегозаносимого  участка

автомобильной дороги «Амга» и борьба с ним.



























Изм.  Лист

№ докум.

Подпись  Дата

Лист

88



ДП - 270205.65-2016





СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ:





1.

СП

34.13330.2012.

Свод

правил.

Автомобильные

дороги.Актуализированная редакцияСНиП 2.05.02-85*. Москва 2013.

2.

СП

78.13330.2012.

Свод

правил.

Автомобильные

дороги.Актуализированная редакцияСНиП 3.06.03-85. Москва 2013.

3.

СП

131.13330.2012.

Строительная

климатология

и

геофизика.Актуализированная версия СНиП 23-01-99*.



4.

ОДН 218.046 – 01. Проектирование нежѐстких дорожных одежд.

– Утв. 20.12.00, распор. Росавтодора №ОС-35-р. – М.: Информавтодор. 2001.

– 145 с.

5.

ГОСТ 8267-93 "Щебень и гравий из плотных горных пород для

строительных работ ТУ"

6.

ГОСТ 8736-2014 "Песок для строительных работ"

7.

ГОСТ  25607-2009.  Смеси  щебеночно-гравийно-песчаные  для

покрытий  и  оснований  автомобильных  дорог  и  аэродромов.  Технические

условия.

8.

ВСН  46-83  «Инструкция  по  проектированию  дорожных  одежд

нежесткого типа». МИНТРАНССТРОЙ СССР. – М.: Транспорт, 1985 – 157 с.

9.

ВСН  84-89.  Изыскания,  проектирование  и  строительство

автомобильных дорог в районах распространения вечной мерзлоты.

10.

ВСН  24-88.  Технические  правила  ремонта  и  содержания

автомобильных дорог. Минавтодор РСФСР. Москва 1989.

11.

Методические указания по проектированию нежѐстких дорожных

одежд.  Воронеж.  Гос.  арх.-строит.  ун-т;  Сост.:  И.  А.  Гладышева,  Т.  В.

Самодурова, А. В. Ерѐмин, О.В. Гладышева. – Воронеж, 2005. – 48 с.

12.

Отраслевой  дорожный  методический  документ.  Методические

рекомендации  по  ремонту  и  содержанию  автомобильных  дорог  общего

пользования.



Изм.  Лист

№ докум.

Подпись  Дата

Лист

89



ДП - 270205.65-2016





13.

Рекомендации  по  организации  и  обеспечению  безопасности

движения  на  автомобильных  дорогах.  Изд.  офиц.  -  Отраслевой  дорожный

методический документ/Росавтодор Минтранса России. М., 2002.



14.

Инструкция  по  организации  движения  и  ограждению  мест

производства дорожных работ ВСН 37-84. Минавтодор РСФСР, М., 1985.



15.

Справочная  энциклопедия  дорожника.  Том  V.  Проектирование

автомобильных дорог. Москва 2007.

16.

Методические  рекомендации  по  размещению  и  проектированию

площадок для стоянок автомобилей. Москва 1973.

17.

Инструкция  по  охране  природной  среды  при  строительстве,

ремонте и содержании автомобильных дорог ВСН 8-89. Минавтодор РСФСР,

М.: ЦБНТИ, 1990.

18.

Ремонт  и  содержание  автомобильных  дорог.  М.:  Транспорт,

1989г. – 287с. Под редакцией А.П. Васильева.

19.

Миротин Л.В., Силкин В.В. и др. Производственные предприятия

дорожного строительства. - М.: Транспорт, 1988.



.

"

"
