9.1 Линия связи m:n
Общая информация
Соединение m:n указывает, что соединяются вместе m
устройств MMC и n устройств NCU/PLC. Это не значит, что
действуют все возможные соединения.
Устройство ММС соединяется с одним из устройств NCU/PLC
только через “connection focus (центр соединения)” . “Connection
focus (центр соединения)” соответствует 1:1.
Вы можете установить “connection focus (центр соединения)”
соединения устройств NCU/PLC в рабочей зоне “Connect
(Соединение)” интерфейса пользователя.
9-3
Рабочая зона Соединение
03.96
9.2 Пример линии связи m:n
9.2.1 2 ММС и 1 NCU
Распределение 1
2 ММС (ММС 100 или ММС 102 плюс ОР 030) соединяются с NCU.
Вы можете соединить дополнительный программатор (PG) с
запускаемым инструментом.
Пример

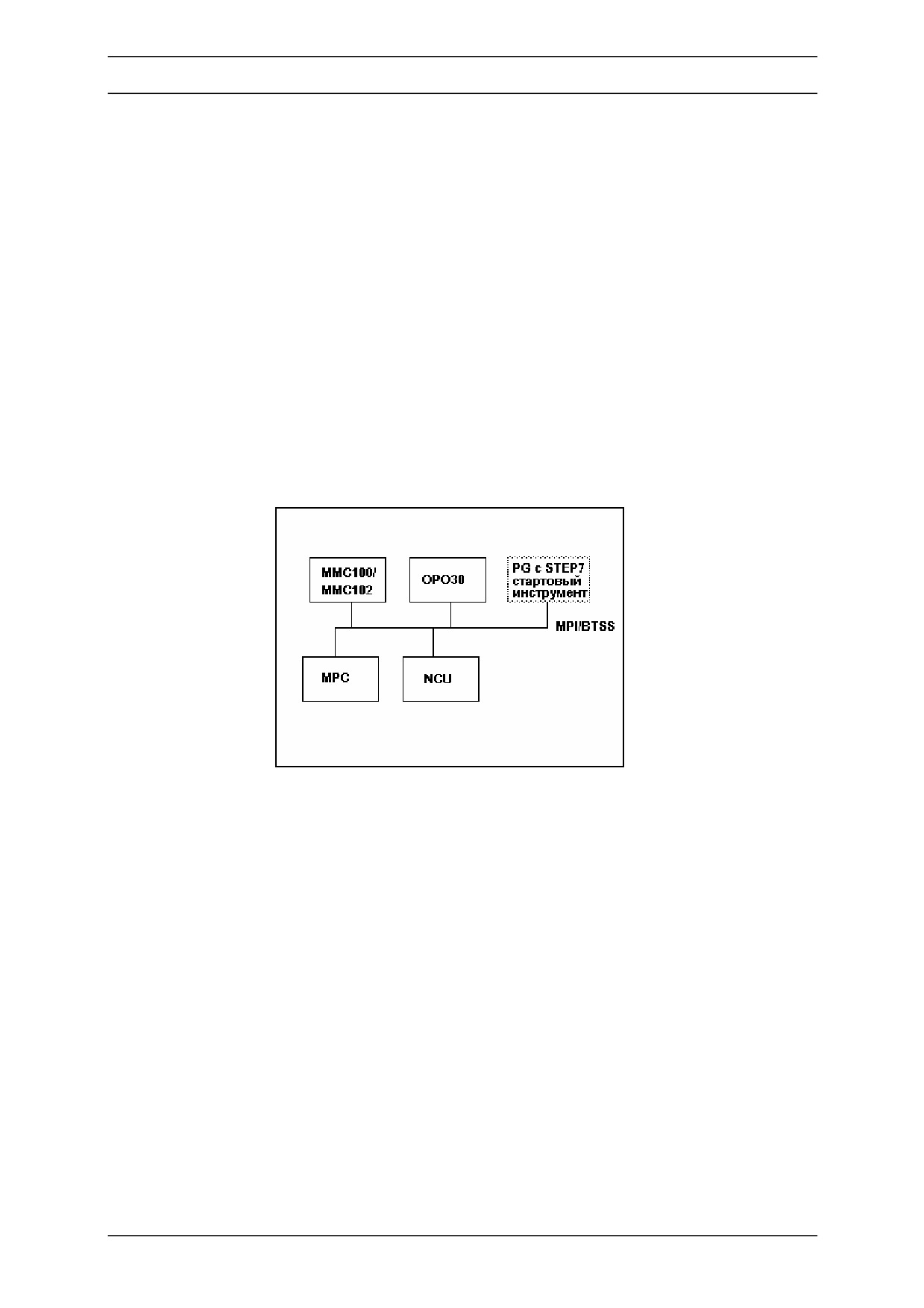

Иллюстрация показанная ниже позволяет оснащать крупногабаритный
станок с :
• мощной панелью оператора спереди с ММС 100 или ММС 102 и
• панелью оператора ОР 030 в зону подхода к координатной машине
• или панель оператора ОР 030 с тыльной стороны станка.
9-4
03.96
Рабочая зона Соединение
Правила
Следующие правила применяются для работы на 2-х панелях
управления оператора ММС или ОР 030:
• Вводы на панелях оператора ММС или ОР 030 имеют тот же
приоритет, что и на NCU.
• Каждое устройство оператора может отображать экраны, выбранные
на нем, независимо от других узлов оператора.
• Неожиданные события такие как аварии отображаются на обоих
устройствах оператора.
• Уровень защиты с правами наивысшего доступа и самый низкий
уровень с действиями защиты используются на обоих панелях
оператора.
Система не осуществляет дополнительно координацию узлов оператора.
9-5
Рабочая зона Соединение
03.96
9.2.2 1 ММС и 3 NCU
Распределение 2 Устройство ММС может быть соединено с нескольким устройствами
NCU.
Вы можете соединить дополнительные программаторы (PG) с
запускаемым инструментом.
Пример

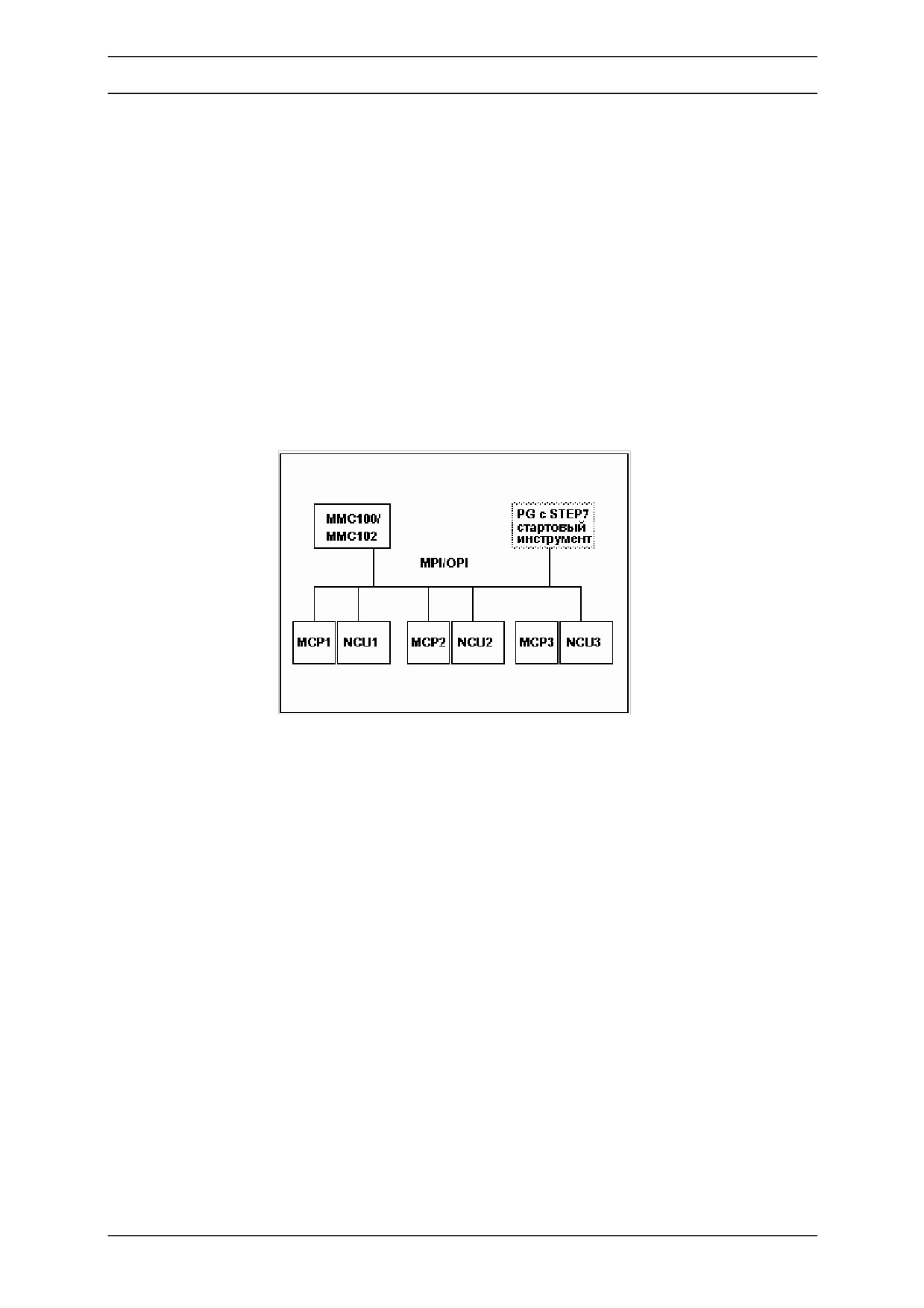

Ниже приведенная схема осуществляет работу нескольких устройств
NCU от одного устройства ММС, т.е.:
• Несколько автономных станков с несколькими устройствами NCU или
• Один крупногабаритный станок с несколькими устройствами NCU.
9-6
03.96
Рабочая зона Соединение
Правила
Следующие правила применяются для работы на несколько NCU от
одного ММС:
• Вы должны выбрать устройство NCU, которое будет работать от
кнопки (рабочая зона “Connect (Связь)”).
• В меню “MMC” Вы сможете увидеть имя
- соединения,
- устройства NCU, с которым в настоящее время действует соединение.
• ММС 100 / ОР 030
На дисплее отображаются только аварии / сообщения о NCU ,
соединенном с NCU
• ММС 100 / ОР 030
Применения (например сохранение данных через интерфейс V.24) не
будут действовать дальше на соединение, которое было прервано
переключением на другое устройство NCU. Если произвели
переключение на соединение, система выведет соответствующее
сообщение.
• ММС 100 / ОР 030
Для соединения, которое заново установлено (например когда Вы
перезагружаете ММС.) ММС всегда находится в рабочей зоне запуска по
умолчанию
• ММС 102
Если установлено соединение к другому устройству NCU, постоянно
действует последняя выбранная зона (как на NCU, на котором
соединение было прервано).
9-7
Рабочая зона Соединение
03.96
9.3 Основной дисплей зоны Соединение

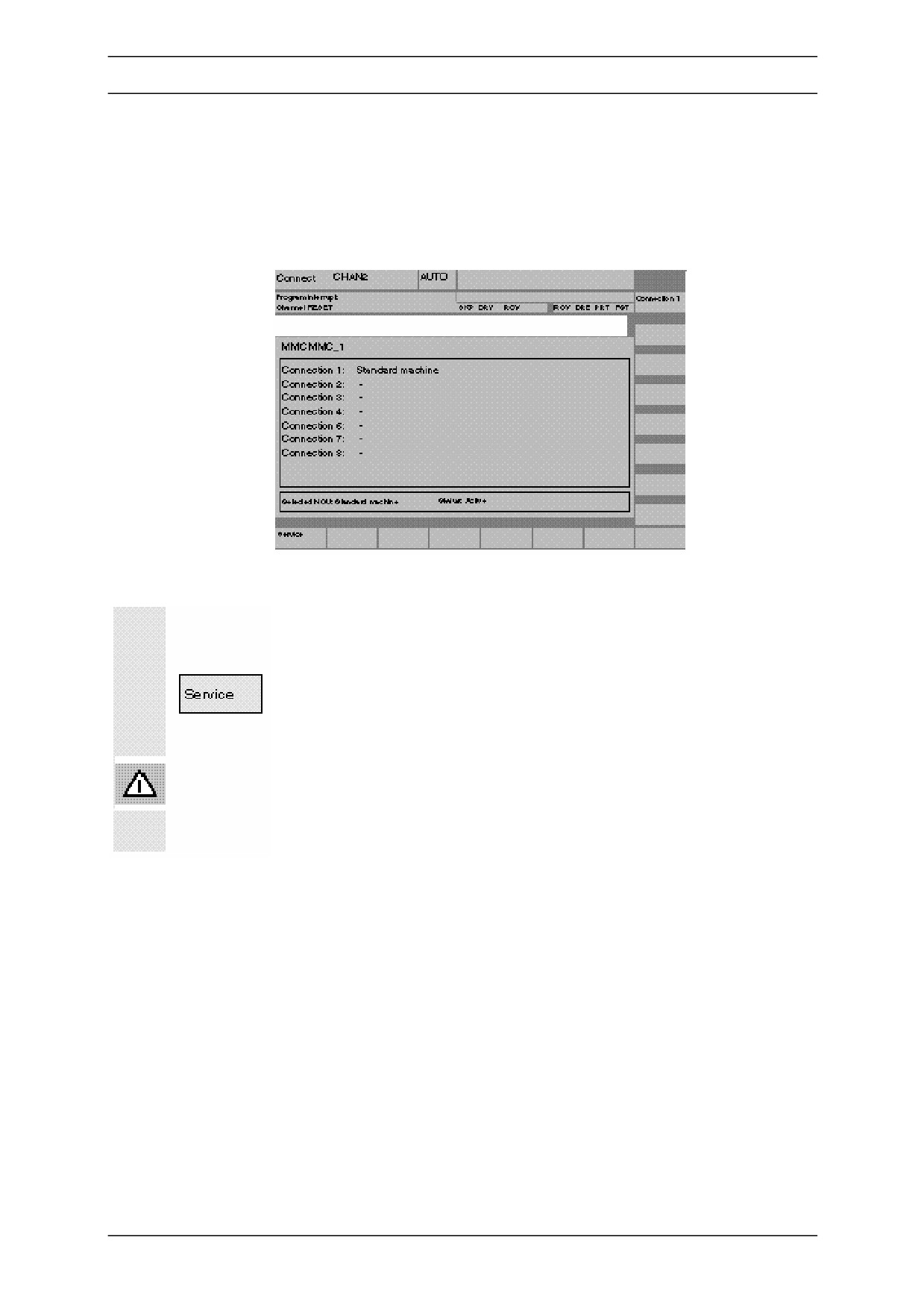

Все текущие линии связи m:n и соответствующие символьные имена
отображаются на базовом дисплее “Connect (Соединение)”.
Горизонтальные программные кнопки
Адреса NCK линии связи могут быть определены в меню
“Service data connection (Сервисные данные соединения)”.
Внимание
Этот адрес может быть изменен только наладчиком.
9-8
03.96
Рабочая зона Соединение
Вертикальные программные кнопки

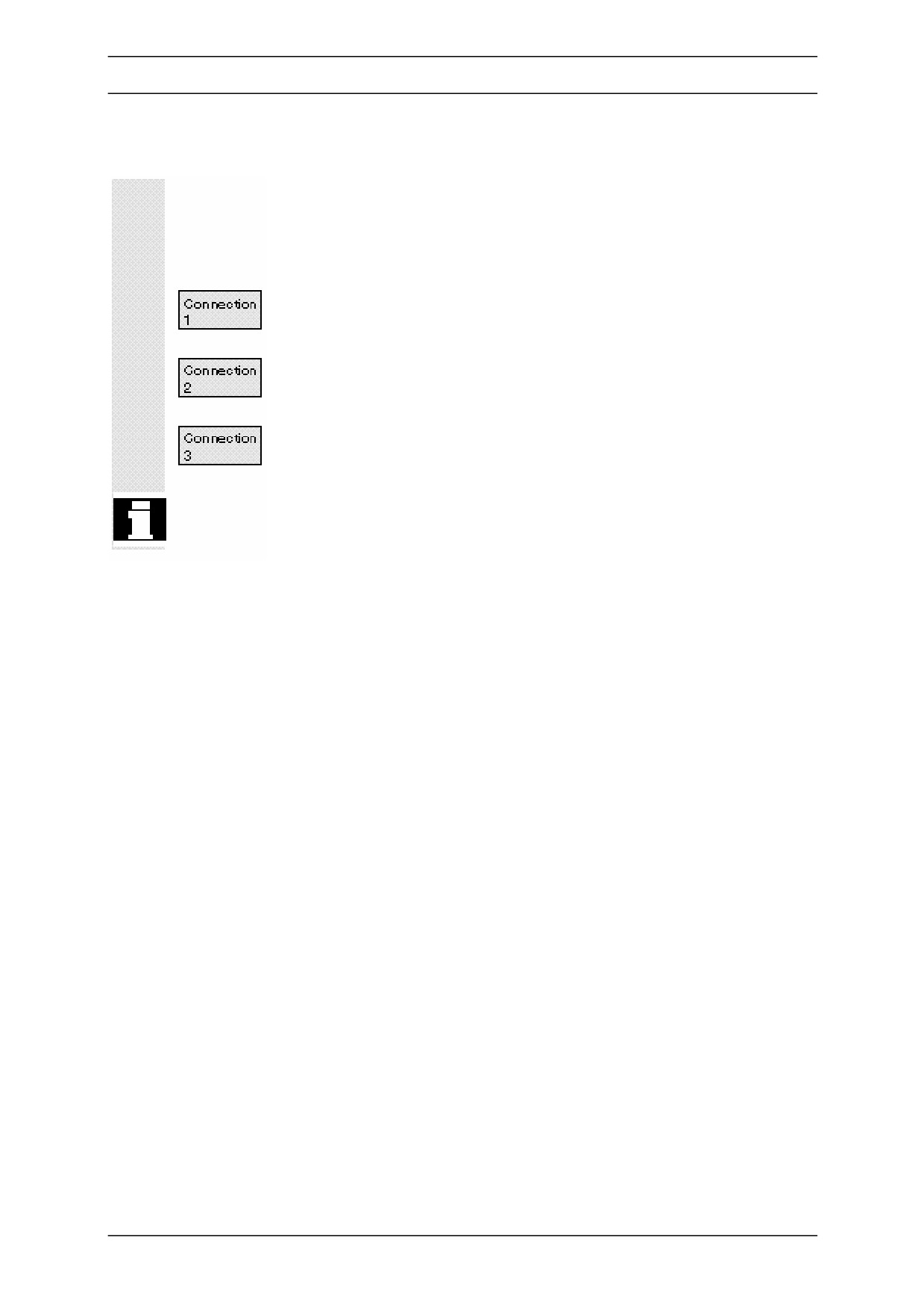

Линия связи может быть активизирована.
• Линия связи 1 (стандартный станок)
• Линия связи 2 (если сконфигурировано)
• Линия связи 3 (если сконфигурировано)
Количество кнопок в вертикальном ряду соответствует
количеству соединений, которые могут существовать.
9-9
Рабочая зона Соединение
03.96
9.4 Активизация соединения
Функция
В рабочей зоне “Connect (Соединение)” интерфейса
пользователя Вы можете установить “connection focus (центр
соединения)” на любое соединенное устройство NCU/PLC.

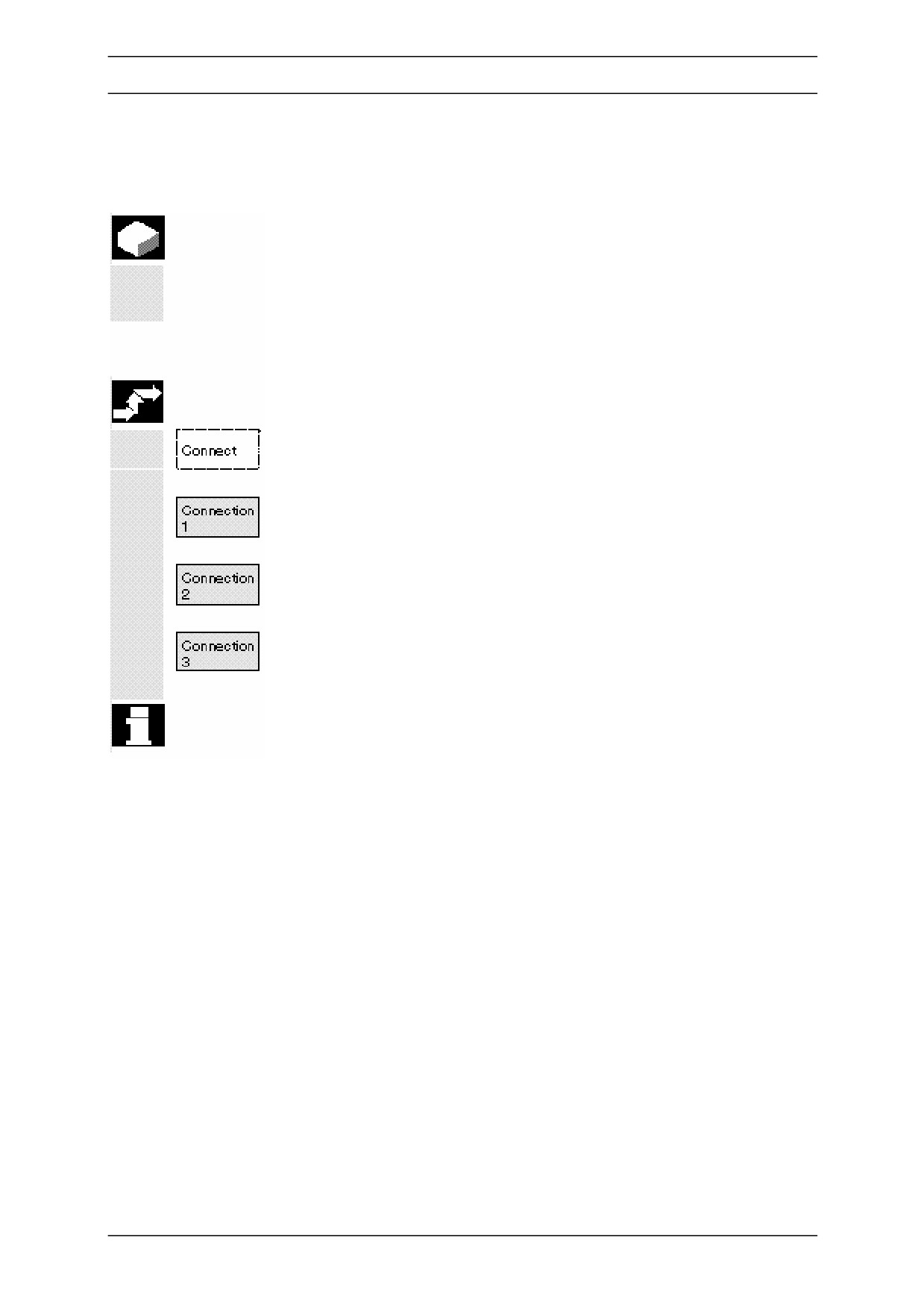

Последовательность выполнения
Выбирается рабочая зона “Connect (Соединение)”
Активизируется соединение:
• Линия связи 1 (стандартный станок)
• Линия связи 2 (если сконфигурировано)
• Линия связи 3 (если сконфигурировано)
Только соединения, которые действительно существуют
представляются как программные кнопки.
9-10
