SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 29
03.96
Рабочая зона Запуск
Физические единицы данных станка отображаются на дисплее
справа от поля ввода.
Пример:
userdef
Определение пользователя: единица
определяется пользователем
m/s**2
Ускорение: (метры / секунды в квадрате) m/s2
U/s**3
Cкорость: (Обороты / секунды в кубе) U/s3
kgm**2
Момент инерции (килограмм метры в квадрате)
kgm2
mH
Индуктивность (миллигенри) mH
Nm
Крутящий момент (Ньютон-метры) Nm
us
Время: (микросекунды) µs
uA
Ток: (микроампер) µА
uVs
Магнитный поток: (микровольт-секунды) µVs
По краям дисплея значение времени становится активным и
отображается на дисплее:
• so = действует мгновенно
• cf = с подтверждением (“Set MD active (Установить
активным Станочные Данные)’”)
• re = Сброс
• po = Включение питания (“NC Power On Reset (Сброс
включения NC)”)
/IAF/ или /IAO/, Руководство по установке и запуску.
Последовательность выполнения
Общие Данные станка
Выбирается рабочая зона “Start-up (Запуск)”.
Открыть окно “General machine data (MD) (Общие Данные
станка)” в меню “Machine data (Данные станка)”.
Горизонтальные и вертикальные кнопки меняются.
Можете перелистывать кнопкой “Page (Старница)”.
8-11
Рабочая зона Запуск
3.96

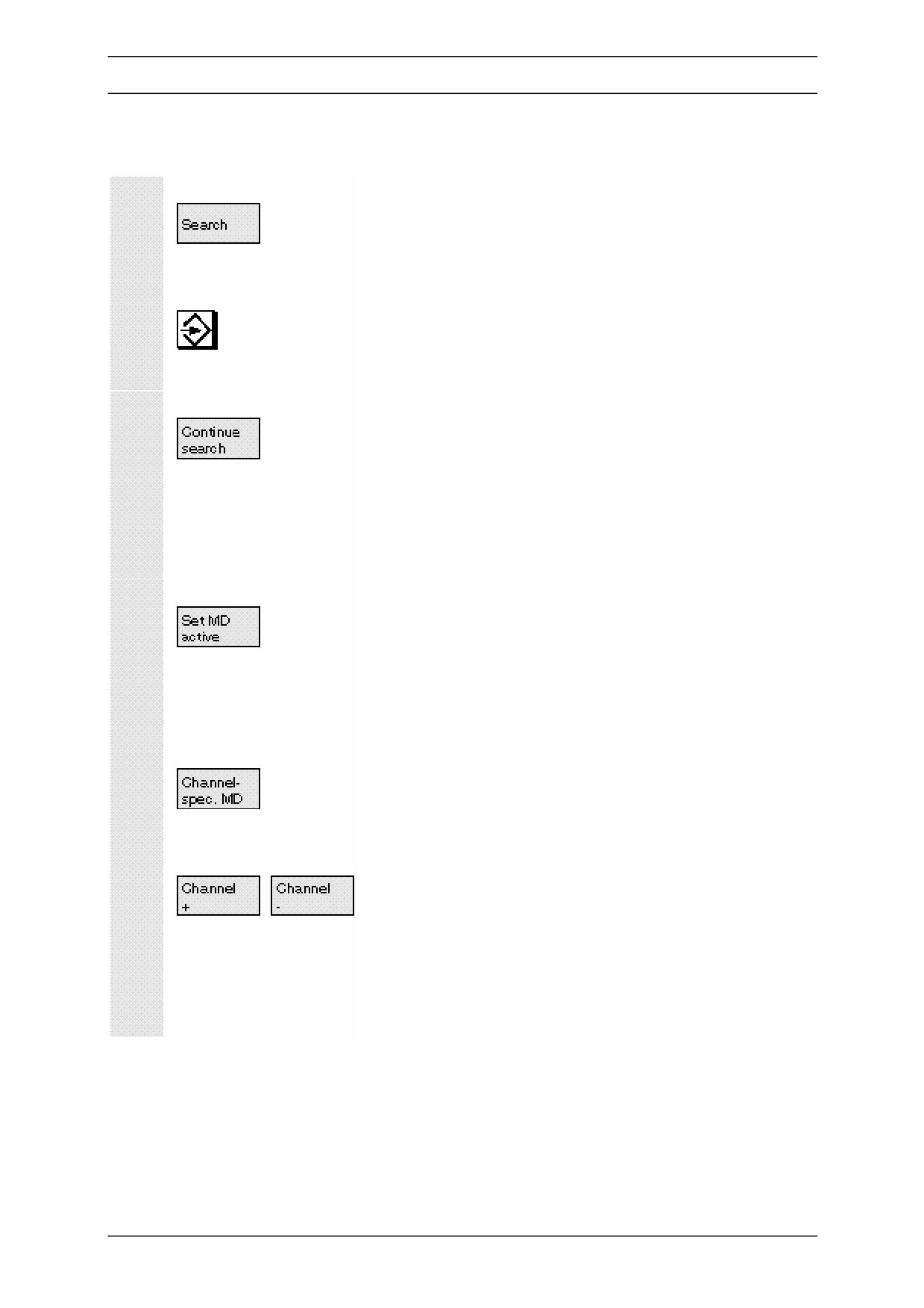

Поиск Данных станка:
Кнопкой “Search (Поиск)” можете искать данные станка.
Ввести нужный номер или строку в окне “Search (Поиск)” и
нажать на кнопку “Input (Ввод)” или “OK”. Курсор
переместится на искомый номер данных станка.
Продолжение поиска:
Следующий введенный термин будет находиться в поиске.
Изменение данных станка:
Ввести новое значение в поле “Machine data (Данные
станка)”.
Активизация данных станка:
Данные станка с временем действия “cf” активизируются
кнопкой “Set MD active (Установить активным Данные
станка)”. В диалоговой строке отобразится сообщение “MD
active set (Установка активным Данных станка)”.
Данные станка по каналам
Открыть окно “Channel-specific machine data (Данные станка
относительно канала)” в меню “Start-up (Запуск)”.
Отображаются данные канала1.
Кнопкой “Chanel+ (Канал+)” или “Chanel- (Канал-)” можно
выбрать данные канала.
Для выполнения последующих действий (поиск Данных
станка / изменения / активизации) делать так же, как
описано в разделе “General MD (Общие данные станка)”.
8-12
03.96
Рабочая зона Запуск
Данные станка по осям
Вы открываете окно "Axis-specific machine data (Данные
станка по осям)" в меню "Start-up (Запуск)".
Данные оси Х отображаются на дисплее, например.
Кнопкой "Axis+ (Ось+)" или "Axis- (Ось-)" выбираете данные
другой оси.
Последующие действия осуществляются как описано в
разделе "General MD (Общие данные станка)" (поиск
данных станка / изменения / активизация).
Данные станка привода подач (FDD) и шпинделя (MSD).
Данные привода отображаются на экране с наименованием
номера соответствующей оси.
Вы можете использовать кнопки "Drive+ (Привод+)" или
"Drive- (Привод-)" для выбора других приводов.
Последующие действия выполнить как описано в главе
"General MD (Общие данные станка)" (поиск данных станка
/ изменения / активизация).
Дисплей данных станка
Значения зоны дисплея ММС отображается на экране.
Последующие действия выполнить как описано в главе
"General MD (Общие данные станка)" (поиск данных станка
/ изменение / активизация).
8-13
Рабочая зона Запуск
3.96

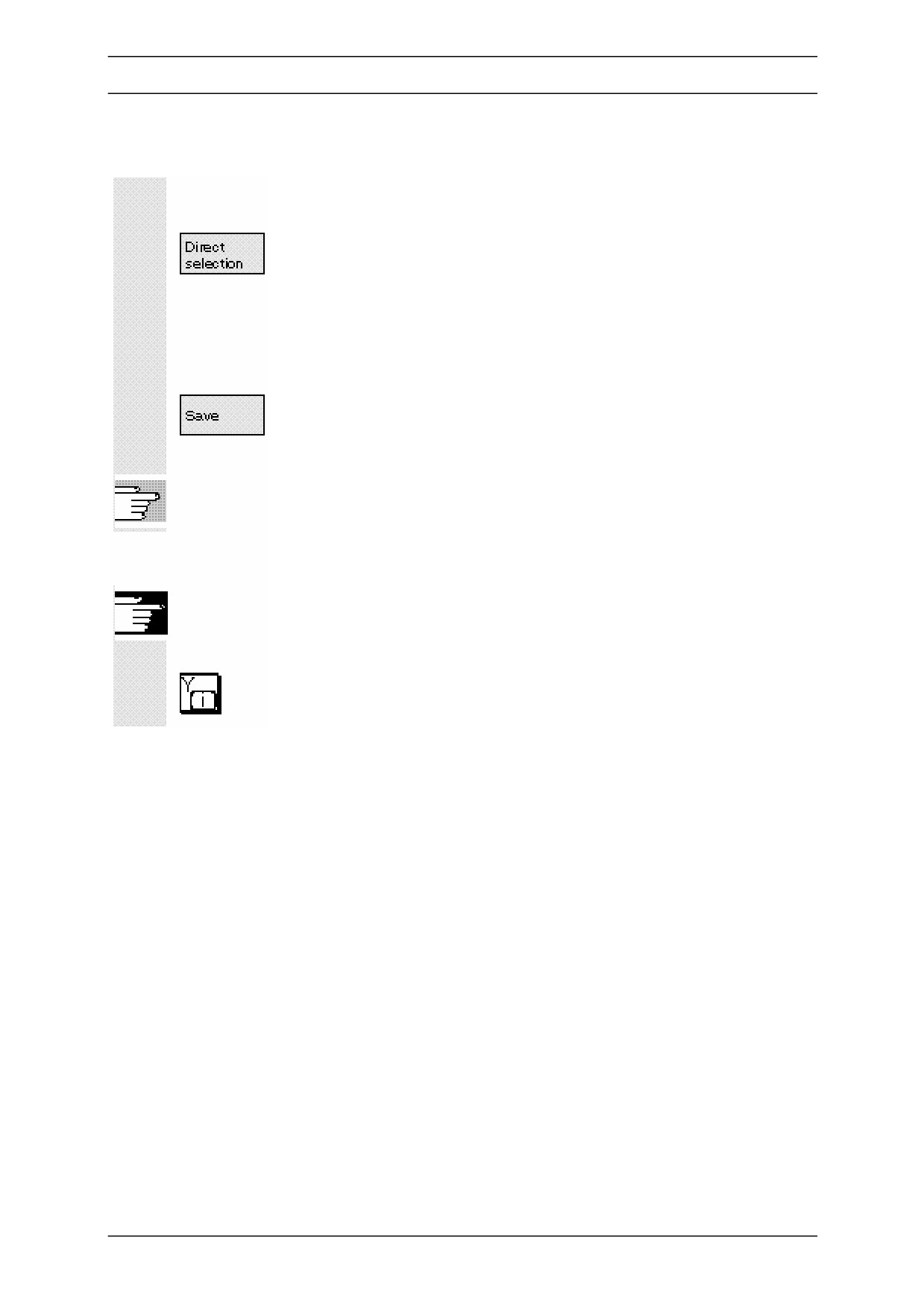

Только на ММС 102:
Прямой выбор MD (Данных станка):
Вы можете выбрать данные станка прямо по номеру или имени
оси или канала.
Курсор автоматически устанавливается на соответствующий
канал или ось.
Сохранение MD (Данных станка):
Все вводы сохраняются.
/IAF/ или /IAD/ , Руководство по установке и запуску.
Прочие замечания
Значения кнопки только на ММС 100:
Вы можете показать на дисплее замечания по вводным данным
станка с помощью кнопки “Information (информация)”.
8-14
03.96
Рабочая зона Запуск
8.1.6 Конфигурация привода
Опасно !
Изменения в рабочей зоне Запуск сильно влияют на станок.
Ошибки параметров могут привести в опасность жизни человека,
а также вывести из строя станок.
Функция
Меню “Drive configuration (Конфигурация привода)” позволяет
конфигурировать шину привода.
Последовательность выполнения
Выбирается рабочая зона “Start-up (Запуск)”.
Нажать на кнопку “Machine data (Данные станка)”.
Горизонтальные и вертикальные кнопки меняются.
На экране появляется кнопка “Drive configuration (Конфигурация
привода)”.
Разрешение на доступ в меню “Drive configuration
(Конфигурация привода)” блокируется переключателем с ключом
или паролем.
Подробная информация по “Drive configuration (Конфигурация
привода)” см. в Руководствах по установке и запуску.
8-15
Рабочая зона Запуск
3.96

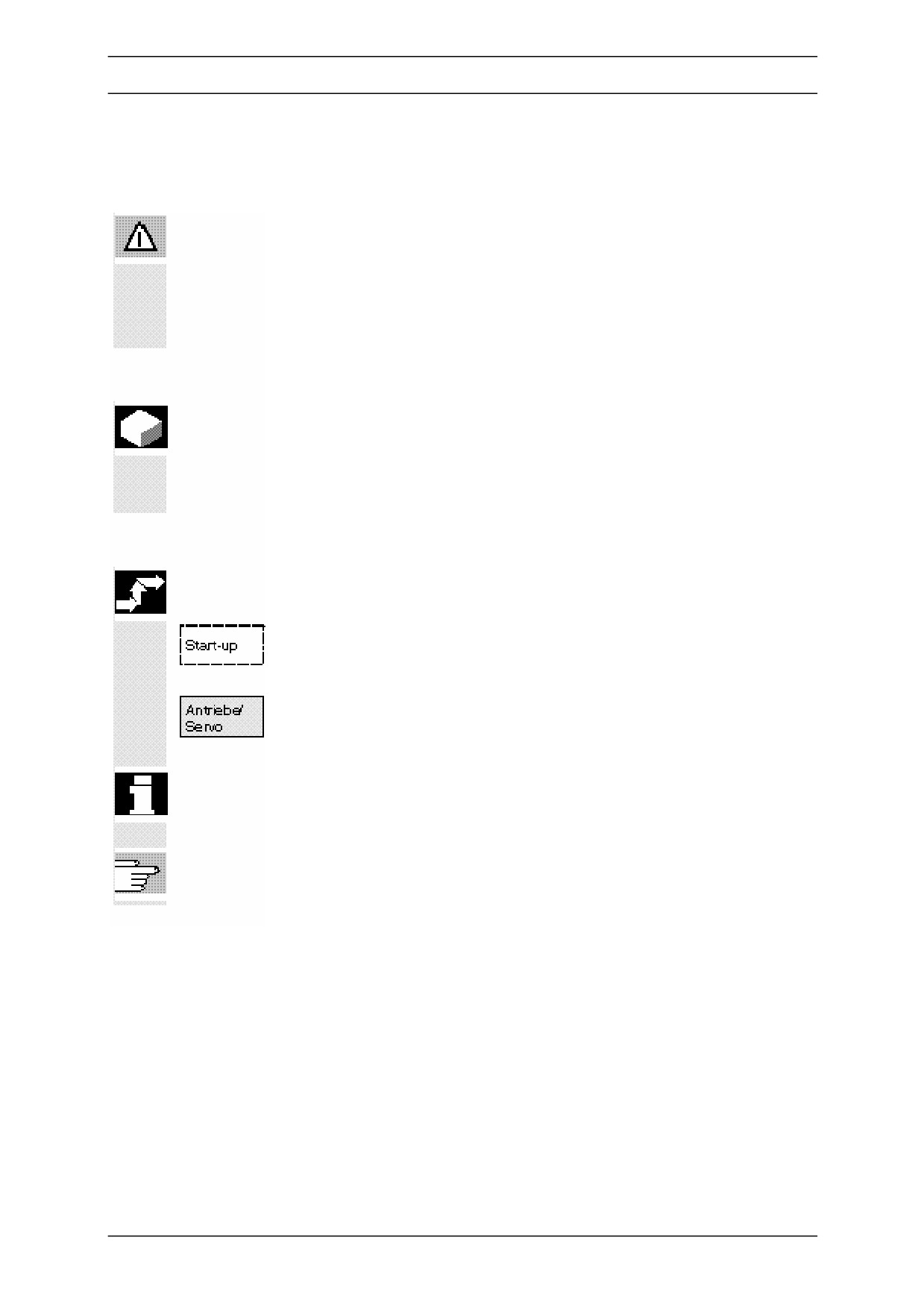

8.1.7 Привод / серво
Опасно !
Изменения в рабочей зоне Запуск сильно влияют на станок.
Ошибки параметров могут привести к опасности жизни человека,
а также вывести из строя станок.
Функция
Вы конфигурируете физические данные Вашего привода в окне
“Drives / Servo (Серво привод)”.
Последовательность выполнения
Выбирается рабочая зона “Start-up (Запуск)”.
Нажать на кнопку “Drive / Servo (Серво привод)” .
Разрешение на доступ меню “Drive / Servo (Серво привод)”
блокируется выключателем кнопок или паролем.
Подробная информация по “Drive / Servo (Серво привод)” см. в
Руководствах по установке и запуску.
8-16
03.96
Рабочая зона Запуск

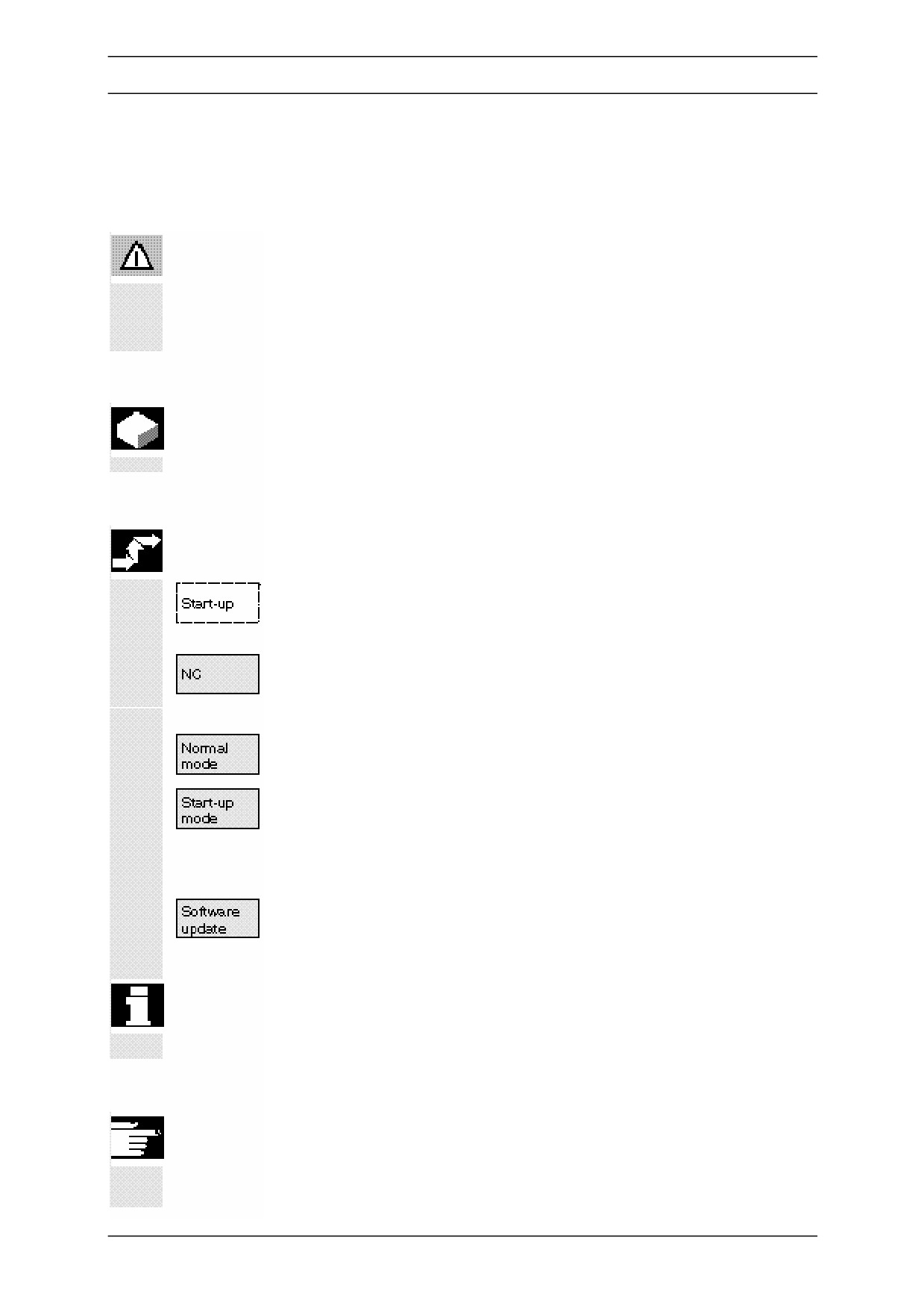

8.1.8 NC
Опасно !
Изменения в рабочей зоне Запуск сильно влияют на станок.
Ошибки параметров могут привести к опасности жизни человека,
а также вывести из строя станок.
Функция
Вы можете выполнить включение системы NC в различных
режимах.
Последовательность выполнения
Выбирается рабочая зона “Start-up (Запуск)”.
Открывается окно “Start-up NC(Запуск NC)”.
Активизируются
• нормальное включение (выключатель запуска на 0)
• включение со значением по умолчанию (выключатель запуска
на 1)
Назначение кнопки только на FM-NC:
• Начинать изменять программу нажатием кнопки (выключатель
запуска на 2)
Если Вы активизируете включение со значениями по умолчанию
и начнете изменять программу, появляется окно запроса и оно
должно быть признано.
Прочие замечания
С режимом пуска и изменением программы рабочая и главная
память стираются.
8-17
Рабочая зона Запуск
3.96
8.2 PLC

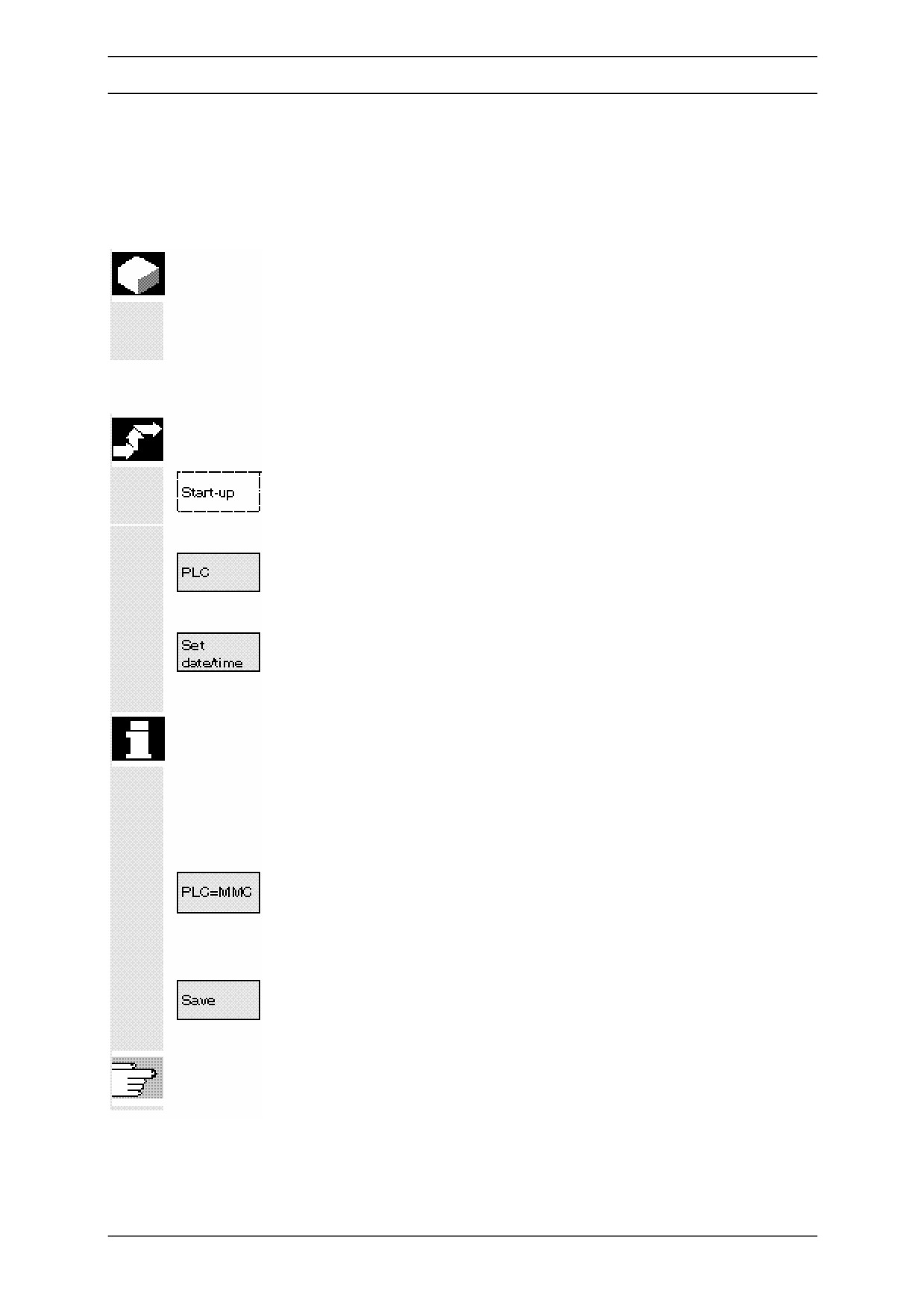

8.2.1 Установка даты / времени
Функция
Вы можете корректировать дату и время PLC и ММС (только на
ММС 102).
Последовательность выполнения
Выбирается рабочая зона “Start-up (Запуск)”.
Нажать на кнопку “PLC”.
Горизонтальные и вертикальные кнопки меняются.
На дисплее появляется окно “Set data and time (Установить
дату и время)”.
Время меняется только тогда, когда открыто окно (не постоянно).
Ввести текущие значения в поля вводов.
Назначение кнопки только на ММС 102:
Дата и время в ММС одновременно копируется в поля вводов для
PLC.
Назначение кнопки только на ММС 100:
Введенное время принимается и Вы сохраняете его в окне.
/IBN 611D/ и /IBN 611A/, Руководство по установке.
8-18
03.96
Рабочая зона Запуск
8.2.2 PLC-статус: Выбор операнда
Опасно !
Изменения в рабочей зоне Запуск сильно влияют на станок.
Ошибки параметров могут привести к опасности жизни
человека, а также вывести из строя станок.
Функция
Вы можете получить информацию о текущих статусах
последних ячеек памяти PLC и изменять их по
необходимости.
Inputs (Входы):
Бит ввода (Ix), Байт ввода (IBx)
Слово ввода (IWx), Двойное слово ввода (IDx)
Outputs (Выходы): 14304,
Бит вывода (Qx), Байт вывода (QBx)
1430514304, 14305
Слово вывода (QWx), Двойное слово вывода (QDx)
Bit memories (Бит памяти):
Бит памяти (Мх), байт памяти (Mbx)
Слово памяти (МWx), Двойное слово памяти (Мdx)
Timers (Таймеры):
Время (Тх)
Counters (Счетчики):
Счетчик (Сх)
Data (Данные):
Блок данных (DBx): бит данных (DBXx) , байт данных
(DBBx) ,Слово данных (DBWx), Двойное слово данных
(DBDx).
8-19
Рабочая зона Запуск
3.96

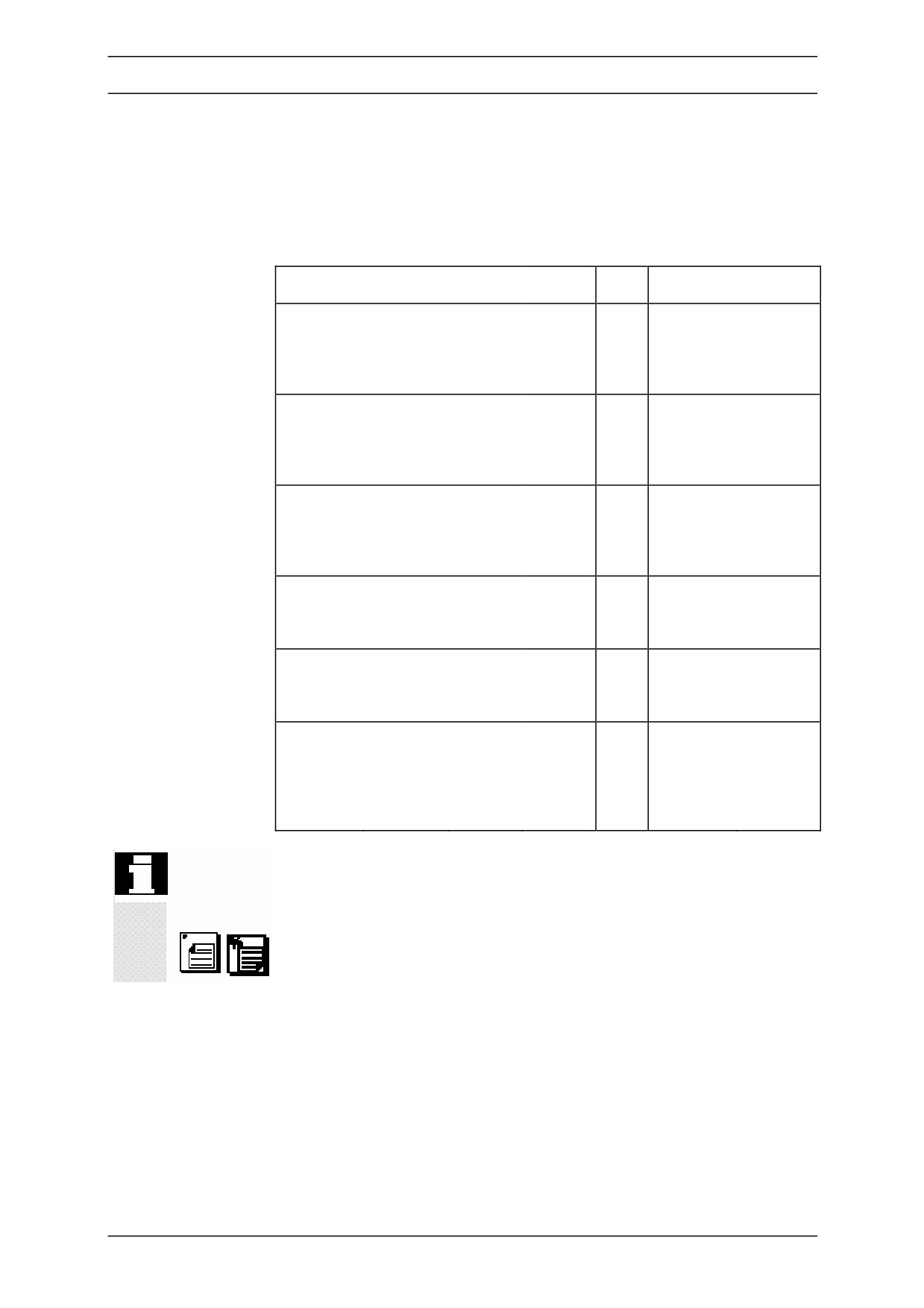

Формат:
B = бинарный
Н = шестнадцатиричный
D = десятиричный
G = плавающая запятая (для двойного слова)
Операнд
Пример
Чтение
Запись
Форм
Значение
Диапазон
ат
Вводы
да
да
0-127
E 2.0
B
0
EB 2
B
0101 1010
H
5A
D
90
Выводы
да
да
0-127
A20.1
B
1
AB 20
B
1101 0110
H
D6
D
214
Бит
да
да
0-255
памяти
M 60.7
B
1
MB 60
B
1101 0110
MW 60
H
B8
D
180
Таймеры
T20
да
нет
0-31
B
H
D
Счетчики
Z20
да
да
0-31
B
H
D
Блок
да
да
0-255
данных
0-255
Байт
DB3.DBB
H
A
данных
9
D
10
B
000 0000
1010
0000
Максимум 10 операндов может быть на дисплее одновременно на ММС
100:
Вы можете листать при помощи кнопок “Page (Страница)” на ММС 102.
8-20
03.96
Рабочая зона Запуск
Последовательность выполнения
Выбирается рабочая зона “Start-up (Запуск)”.
Нажать на кнопку “PLC-status (Статус PLC)”.
Появится 1-я маска операнда.
Вертикальные кнопки меняются.
Если маска вызывается впервые, все поля опусташаются.
Нажать на кнопку “Operand+ (Операнд+)” или “Operand-
(Операнд-)”.
Адрес операнда инкременируется или дикременируется на
“1”.
Назначение кнопки только на ММС 102:
Появляется окно выбора.
Вы можете инициализировать поля формата с “В”
(бинарный), “Н” (шестнадцатиричный) ,”D” (десятиричный)
или “None” (Нет).
8-21
Рабочая зона Запуск
3.96

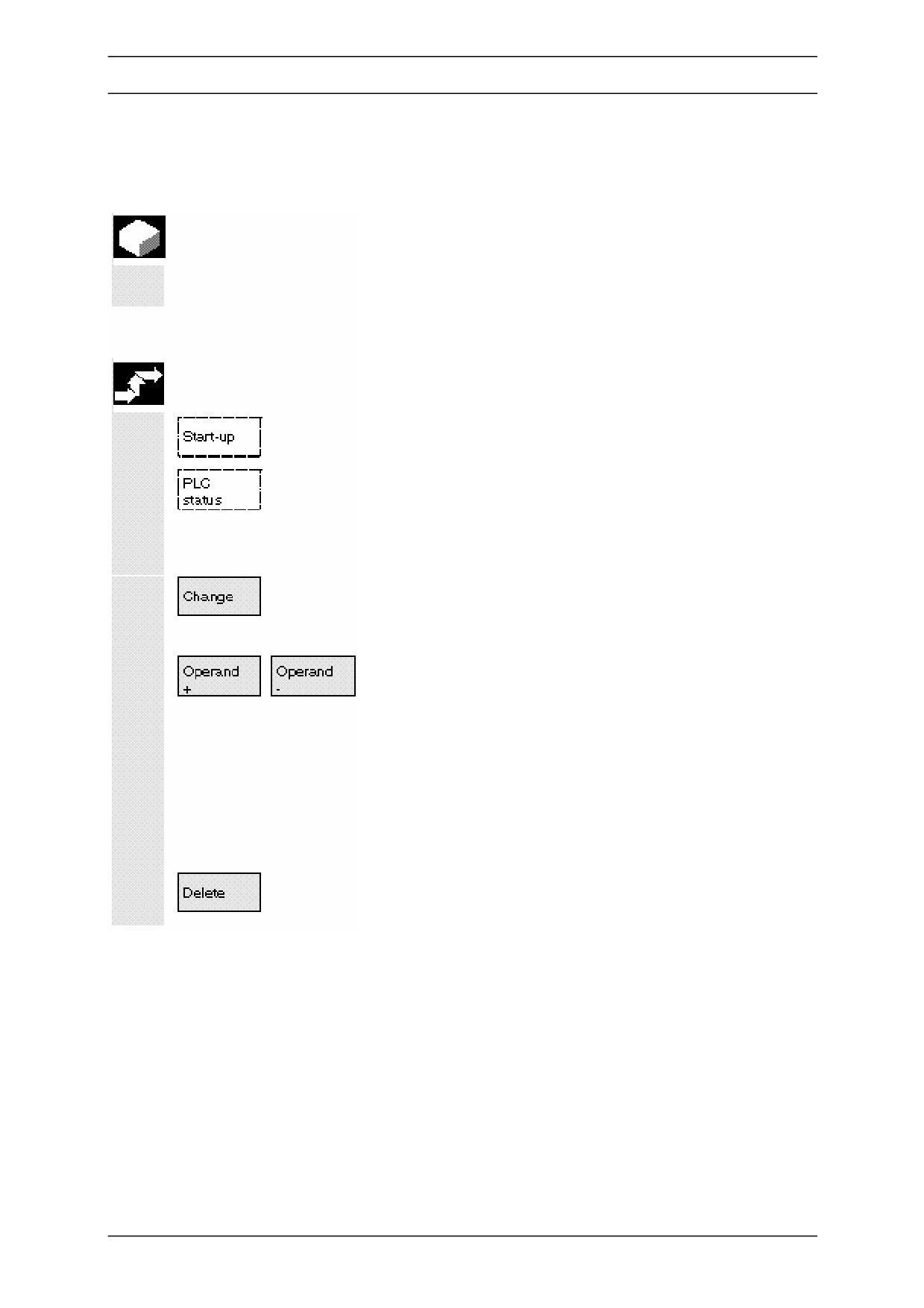

8.2.3 PLC статус: Смена операнда.
Функция
Значения операндов могут быть изменены.
Последовательность выполнения
Выбирается рабочая зона “Start-up (Запуск)”.
Нажать на кнопку “PLC-status (Статус PLC)”.
Появится 1-я маска операнда.
Вертикальные кнопки меняются.
Прерываются циклические изменения значений.
Назначение кнопки только на ММС 100:
Вы можете увеличивать или уменьшать адрес операнда на
1.
Изменения операнда:
Установить курсор на нужное поле и изменить операнд,
формат или значение.
Стереть:
Назначение кнопки только на ММС 100:
Все вводы (форматы и значения) стираются. Появляется
окно запроса.
8-22
