SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 28

03.96

Рабочая зона Диагностика

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Нажать на кнопку “PLC status (Статус PLC)”.

Появляется 1-я маска операнда.

Вертикальные кнопки меняются.

Нажать на кнопку “Read in operands (Считывание операндов)”.

Установить курсор на нужную маску.

Нажать на кнопку “Read in operands (Считывание операндов)”

второй раз.

Выбранная Вами маска переносится в таблицу PLC - статуса.

7-19

Рабочая зона Диагностика

3.96

7.6 ММС 102: Функции файлов

Функция

“File fuctions (Фуекции файлов) внедрены в файловое

руководство для маскирования операнда, позволяя Вам

загружать, сохранять и стирать маски операндов.

Последовательность выполнения

Выбирается рабочая зона “Diagnosis (Диагностика)”.

Нажать на кнопку “PLC status (Статус PLC)”.

Появляется 1-я маска операнда.

Вертикальные кнопки меняются.

Нажать на кнопку “File functions (Функции файлов)”.

Появится окно “File functions (Функции файлов)”.

Ввести имя файла нужной маски операнда или установить курсор

на нужную маску операнда в перечне.

Стирается выбранная маска операнда.

Текущее содержание статуса PLC сохраняется в выбранной

маске операнда.

Содержание выбранной маски операнда загружается в статус

PLC.

Прочие замечания

Маски операндов являются системными файлами ASCII.

7-20

03.96

Рабочая зона Запуск

8.1 Рабочая зона Запуск

Опасно !

Изменения в рабочей зоне Запуск сильно влияют на станок. Ошибки

параметров могут привести к опасности жизни человека, а также

вывести из строя станок.

Доступ к некоторым меню в рабочей зоне Запуск защищено паролем

или переключателем с ключом.

В данном разделе описываются функции, с которыми оператор может

работать на базе этих прав доступа.

Просим прочитать соответствующее Руководство по установке и

Запуску:

• персонал, обслуживающий систему

• производителя станка

• персонал, обслуживающий управление

• пользователей станка (инженер - наладчиков).

8-3

Рабочая зона Запуск

3.96

8.1.1 Основной дисплей зоны Запуск

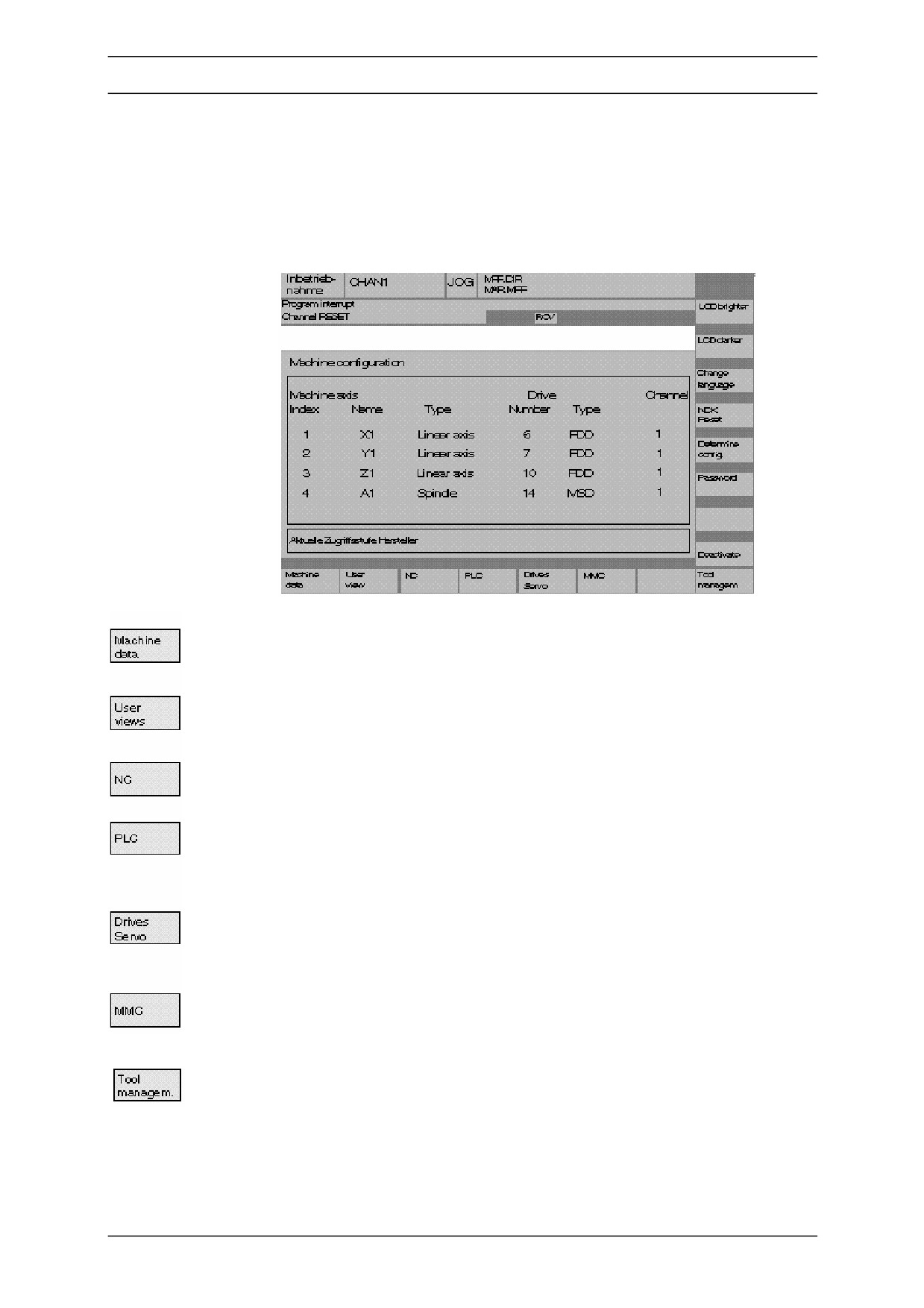

В основном дисплее "Start-up (Запуск)" отображается окно "Machine

configuration (Конфигурация станка)".

Горизонтальные программные кнопки

Разрешает Вам изменить данные станка для всех зон.

Назначение программной кнопки только на ММС 102:

Можете создавать, изменять определенный пользователем обзоры данных

станка для всех зон.

Можете работать на запуске системы NC в различных режимах.

Функция статуса PLC разрешена.

Вы можете изменить данные и время PLC.

Назначение программной кнопки только на ММС 102:

Эта кнопка дает доступ к специальным функциям запуска привода/серво

(например функция генератора).

Назначение программной кнопки только на ММС 102:

Вы можете войти в базовые установки панели управления оператора

(например установки цвета).

Назначение программной кнопки только на ММС 102:

Можете кофигурировать инструментальный магазин.

8-4

03.96

Рабочая зона Запуск

Вертикальные кнопки

Вы можете регулировать яркость и контрастность

монохромного ЖКИ дисплея на 16 уровнях.

Вы можете определить начальные установки в данных

станка на дисплее $MM LCD CONTRAST. Этот дисплей

появится с загрузкой включения питания.

Последовательные изменения кнопок не влияют на

установки на дисплее данных станка. Значения в данном

дисплее не стираются на ММС100 при выборе "Reset S-

RAM (Сброс ОЗУ)".

Кнопки "LCD brighter (ЖКИ ярче)” и "LCD darker (ЖКИ

темнее)” действуют только, если используется

монохромный ЖКИ монитор.

Вы можете использовать два языка параллельно.

Нажать на кнопку "Change language (Смена языка)" для

переключения текстов между языками.

Если язык не загружен на ММС 100, выдается "?". Нажав

еще раз на кнопку "Change language (Смена языка)" текст

на экране будет выводиться на другом языке.

Вы можете установить сброс питания NCK.

Назначение кнопки только на ММС 102:

Конфигурация станка вновь определяется. Это

необходимо, если NC данные, требующие сброс питания,

изменились и сброс питания NCK не было инициировано

кнопкой "NCK reset (Сброс NCK)".

Вы можете установить, изменить или стереть пароль.

Назначение кнопки только на ММС 102:

Если рабочая зона "Start-up (Запуск)" занимает слишком

много места в памяти, вы можете нажать на кнопку

"Deactive (Отменить)" на ответ на запрос. Рабочая зона

Запуск закрывается и источники памяти снова в Вашем

распоряжении в достаточной степени.

8-5

Рабочая зона Запуск

3.96

8.1.2 Права доступа

Функция

В управлении имеются 4 уровня паролей, каждый с различным

разрешением доступа:

0 пароль системы

1 пароль производителя станка

2 пароль сервиса

3 пароль пользователя

Циклы и данные станка, например, могут быть отредактированы в

соответствии с уровнем разрешения.

Если установлен один из выше названных паролей, позиция

переключателя с ключом игнорируется.

Последовательность выполнения

Выбирается рабочая зона "Start-up (Запуск)".

Нажать на кнопку "Password... (Пароль...)"

Вертикальные программные кнопки меняются.

Установка пароля

Открывается окно запроса.

Ввести пароль.

При нажатии на кнопку "OK", Вы не получите разрешения на

доступ.

Если Вы не знаете пароль, Вы не имеете доступа

8-6

03.96

Рабочая зона Запуск

Стирание пароля

Разрешение на доступ сбрасывается.

Изменение пароля

На дисплее отображается другое окно.

В зависимости от уровня разрешения доступа на дисплее

отображаются разные уровни доступа в ряду программных

кнопок для изменения пароля:

• "System (Система)"

• "Manufacturer (Производитель)"

• "Service (Сервис)"

• "User (Пользователь)".

Выбрать уровень доступа.

Ввести новый пароль.

Новый пароль отображается на дисплее.

Подтвердить новый пароль.

Пример:

Изготовитель станка может стереть или изменить свой пароль

(пароль изготовителя станка) или пароль конечного

пользователя (пароль пользователя). Запрос "Please enter new

password (Введите пожалуйста пароль)” отображается на

дисплее.

На дисплее отображается текущий уровень доступа в диалоговой

строке.

8-7

Рабочая зона Запуск

3.96

8.1.3 Сброс NCK

Функция

Можно инициировать сброс NCK от ММС.

Последовательность выполнения

Выбирается рабочая зона “Start-up (Запуск)”.

Появляется окно запроса с вопросом “Do you want to trigger an

NCK Power-On Reset? (Вы хотите переключить на сброс

включения NCK?)”.

Подтвердите Ваш ввод, если хотите сбросить NC.

8-8

03.96

Рабочая зона Запуск

8.1.4 Данные станка

Опасно !

Изменения в рабочей зоне Запуск сильно влияют на станок. Ошибки

параметров могут привести к опасности жизнь человека, а также

вывести из строя станок.

Доступ к данным станка меню в рабочей зоне защищен паролем или

переключателем с ключом.

8-9

Рабочая зона Запуск

3.96

8.1.5 Дисплей перечня

Функция

Зоны

Данные станка делятся на следующие зоны:

0 Общие данные станка ($MN )

1 Данные станка по каналам ($MC )

2 Данные станка по осям ($MA )

3 Данные привода подач ($MD )

4 Данные главного привода ($MD )

5 Данные станка, дисплей ($MM )

Для каждой из этих зон имеется дисплей отдельного перечня, в

котором Вы можете изменить данные станка.

На дисплее слева направо отображается следующая информация о

данных станка:

•

№ данных станка

• Имя данных станка (без $MN, $MC, $MA, $MD; $MM) с индексом

поля.

• Значение данных станка.

• Единица данных станка.

• Активизация.

Если в данных станка единицы не используются, они не отображаются

на дисплее.

Если нет данных, на дисплее отображается знак “#” вместо значения.

Если значение оканчивается знаком “H” - значит это 16-ое значение

(ввод / вывод).

8-10
