SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 17
03.96
Рабочая зона Параметры
4.6.4 Загрузка
Функция
Загрузка инструмента в магазин осуществляется в месте магазина, где
установлен курсор в меню "Magazine list (Перечень магазина)" или "Tool
list (Перечень инструмента)".
Вы можете загрузить магазин одним из следующих способов:
• Загрузка из "Magazine list (Перечень магазина)"
Вы можете загрузить все возможные инструменты в магазин.
Соответствующие данные могут быть размещены из каталога главных
данных при чтении данных из кодовой каретки или при вводе напрямую
данных.
• Загрузка из "Tool list (Перечень инструмента)"
Вы можете загрузить магазины, которые хранятся уже в памяти Т0.
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметр)”.
Нажать на кнопку "Tool management (Управление инструмента)”.
Появляется меню "Magazine list (Перечень магазина)"
Вертикальные и горизонтальные программные кнопки меняются.
4-65
Рабочая зона Параметры
03.96
Загрузка из "Magazine list (Перечень магазина)”:
Выбирается меню "Magazine list (Перечень магазина)".
Выбирается соответствующий магазин.
Нажать на кнопку "Load (Загрузка)”.
Вертикальные программные кнопки меняются.
Вы можете искать пустое гнездо по различным размерам инструмента в
комбинации с типами гнезд, т.е.:
• нормальное
• большое
• очень большое
• нормальное и тяжелое
Система ищет соответствующее пустое гнездо.
Курсор автоматически устанавливается в "Magazine list (Перечень
магазина)" на найденное гнездо.
Ввести "Tool size (Размер инструмента)” и "Location type (Тип гнезда)” в
окне запроса.
Если сконфигурировано более одного места загрузки, выбрать нужное
место загрузки из окна запроса.
Система ищет соответствующее пустое гнездо.
Курсор автоматически устанавливается в "Magazine list (Перечень
магазина)" на найденное гнездо.
Вы нашли пустое гнездо перед текущим местом загрузки.
Пустое гнездо перед местом загрузки загружено.
Курсор автоматически устанавливается в "Magazine list (Перечень
магазина)" на найденное гнездо в магазине перед загруженным.
4-66
03.96
Рабочая зона Параметры
Вы ищете пустое гнездо для инструмента, который уже создан.
Ввести в окно ввода "Tool name (Имя инструмента)”.
Если определено более одного места загрузки, определить в окне
выбора:
• загрузка "прямо в шпиндель" или
• загрузка "в место загрузки".
Курсор автоматически устанавливается в "Magazine list (Перечень
магазина)" на найденное гнездо.
Только для ММС 100 :
"Load direct in spindle (Загрузка прямо в шпиндель)” возможен,
если выбран буфер и курсор спозиционирован на гнезде магазина.
Вертикальные программные кнопки автоматически меняются,
если вернуться в меню "Magazine list (Перечень магазина)".
Теперь Вы можете привести соответствующие данные
инструмента из
• кодовой каретки (если установлена) или
• каталога основных данных или
• Вы можете ввести данные прямо в таблицу магазина.
В этом случае все необходимые данные для загрузки должны
быть введены в дисплей.
Отмена операции загрузки.
Пуск операции загрузки.
4-67
Рабочая зона Параметры
03.96
Загрузка из "Tool list(Перечень инструмента)" (только для MMC102 ):
Выбирается меню "Magazine list (Перечень магазина)".
Выбирается соответствующий магазин.
Нажать на кнопку "Load (Загрузка)".
Вертикальные программные кнопки меняются.
Вы ищете пустое гнездо для инструмента, который уже создан.
Если определено более одного места загрузки, определить в окне выбора:
• загрузка "прямо в шпиндель"
• загрузка "в место загрузки".
Найденное гнездо вводится под номером гнезда.
Отмена операции загрузки.
Пуск операции загрузки.
4-68
03.96
Рабочая зона Параметры
4.6.5 Разгрузка
Функция
Вы можете разгрузить выбранный инструмент и сохранить данные
инструмента.

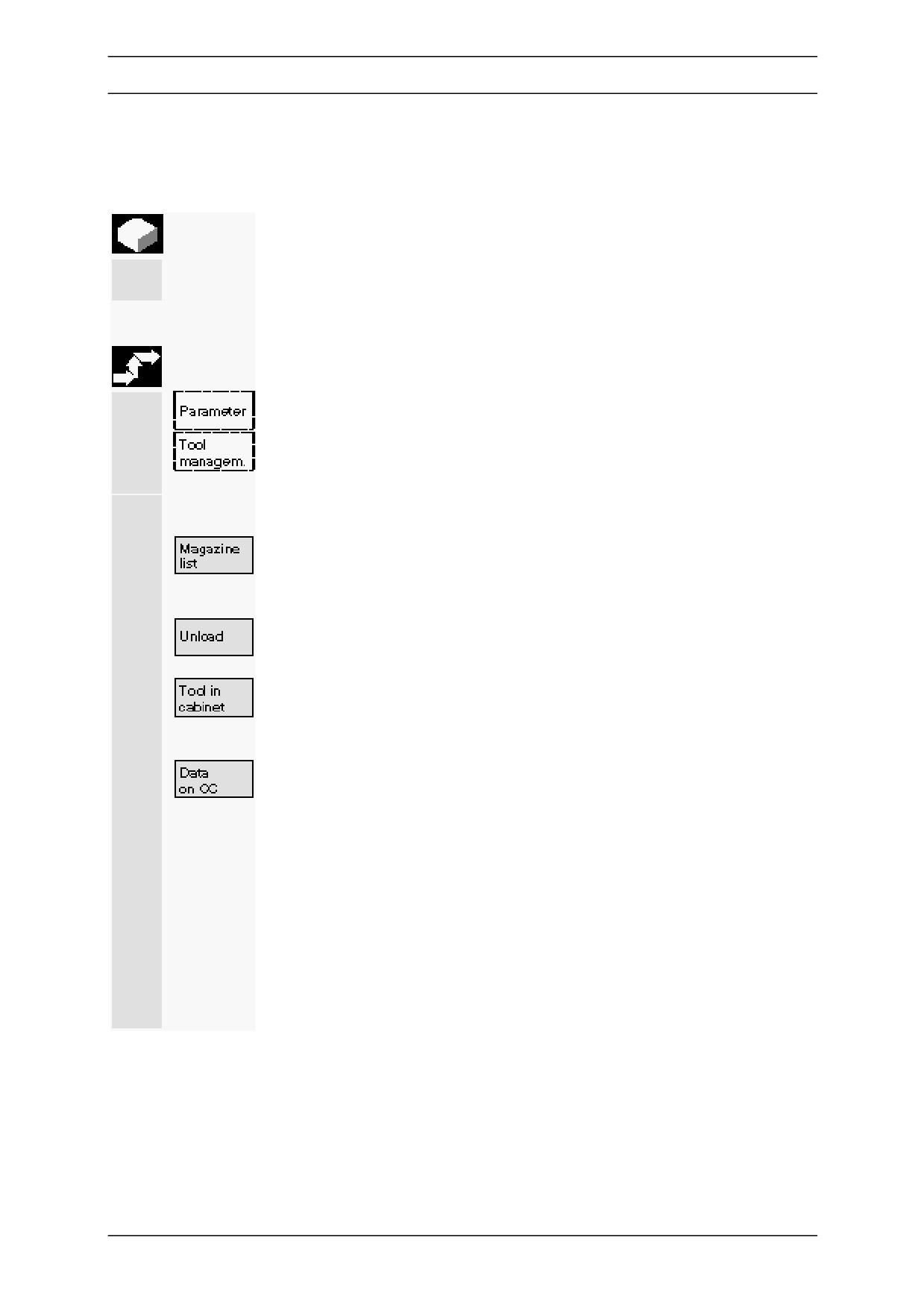

Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметры)".
Нажать на кнопку "Tool management (Управление инструментом".
Появляется меню "Magazine list (Перечень магазина)".
Вертикальные и горизонтальные программные кнопки заменятся.
Разгрузка из "Magazine list (Перечень магазина)”.
Выбирается меню "Magazine list (Перечень магазина)".
Выбирается соответствующий магазин.
Выбирается соответствующий инструмент.
Нажать на кнопку "Unload (Разгрузка)".
Вертикальные программные кнопки заменятся.
Данные выбранного инструмента сохраняются в кабинете
инструментов на жестком диске. Это позволяет Вам загрузить
инструмент с теми же данными снова в другом месте.
Если установлена каретка кода, данные инструмента
автоматически сохраняются. Это позволяет загрузить инструмент
с теми же данными снова на последнем месте.
Выбрать место загрузки.
Если определено более одного гнезда загрузки, определить в окне
выбора:
• разгрузка "прямо из шпинделя"
• разгрузка "из места загрузки".
4-69
Рабочая зона Параметры
03.96
Вы покидаете экран (возможно только, если действительные
операции разгрузки не инициализированы еще пуском).
Выбранный инструмент разгружается.
Данные выбранного инструмента стираются из памяти Т0.
Выбранный инструмент автоматически разгружается.
"Разгрузка прямо из шпинделя" осуществляется, если выбран
буфер и курсор установлен на размещение шпинделя.
Разгрузка из "Tool list (Перечень инструмента)".
Выбирается меню "Magazine list (Перечень магазина)".
Выбирается соответствующий инструмент.
Нажать на кнопку "Unload (Разгрузка)".
Вертикальные программные кнопки заменятся.
Данные выбранного инструмента сохраняются в кабинете
инструментов на жестком диске. Это позволяет Вам загрузить
инструмент с теми же данными снова в другом месте.
Если установлен код каретки, данные инструмента автоматически
сохраняются здесь. Это позволяет загрузить инструмент с теми
же данными снова в другом месте.
Пуск операции разгрузки.
Отмена операции разгрузки.
Данные выбранного инструмента стираются из памяти ТО.
Это возможно только, если инструмента нет в гнезде магазина.
4-70
03.96
Рабочая зона Параметры
4.6.6 Каталог инструментов
Функция
Вы может создать данные главного инструмента в каталоге инструмента,
т.е. Вы можете заполнить в одном комплекте данные для каждого
используемого инструмента.
Преимущество: Вам не надо будет вводить данные инструмента
каждый раз при загрузке инструмента.
“Tool catalog (Каталог инструмента)” содержит "идеальные"
инструменты. "Идеальные" инструменты (т.е. идеальные размеры
инструмента, нет износа инструмента и т.д.) характеризуются
сопровождением "master data (главные данные)”.
"Идеальный" инструмент определяется через "Tool name (Имя
инструмента)”.
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметры)".
Нажать на кнопку "Tool management (Управление инструмента)”.
Вертикальные и горизонтальные программные кнопки заменятся.
Горизонтальные программные кнопки расширяются.
4-71
Рабочая зона Параметры
03.96
Нажать на кнопку "Tool catalog (Каталог инструментов)".
Вертикальные кнопки снова заменятся.
Создание данных инструмента:
Теперь создать данные инструмента:
• выбрать нужную технологию и тип инструмента
• ввести имя инструмента.
• Вы определяете характеристики инструмента в окне "Tool Data (Данные
инструмента)". Размер инструмента означает количество
инструментальных гнезд, которые инструмент занимает вообще.
Скопировать главный инструмент.
Создать новый инструмент.
Стереть инструмент.
Отображение / изменение данных инструмента:
Данные инструмента могут отображаться на дисплее в следующем меню:
• данные смещения инструмента (данные кромки инструмента)
• данные пользователя кромки инструмента (если сконфигурировано)
• данные пользователя инструмента (если сконфигурировано)
4-72
03.96
Рабочая зона Параметры
Вернуться к меню "Tool edge user data (Данные пользователя
кромки инструмента)". Здесь отображается на дисплее до 10
комплектов данных кромки специального инструмента.
Вернуться к меню "Tool user data (Данные пользователя
иструмента)". Здесь отображается на дисплее до 10
комплектов данных специального инструмента.
При необходимости изменить необходимые данные инструмента
в соответствующем меню.
Переместить одной кромкой инструмента.
Возвращается одной кромкой инструмента.
Создается новая кромка инструмента
Новая кромка инструмента может быть дополнена к инструменту
в любое время. Пустая линия автоматически вставляется после
последней кромки инструмента.
Вы вводите здесь данные кромки инструмента.
Прочие замечания
Вы можете изменить из меню:
• данные смещения инструмента (данные кромки инструмента)
• данные пользователя кромки инструмента (если
сконфигурировано)
• данные пользователя инструмента (если сконфигурировано)
в любое другое меню.
4-73
Рабочая зона Параметры
03.96
4.6.7 Инструментальный кабинет
Функция
Вы можете создать данные смещения инструмента в
инструментальном кабинете, т.е. Вы можете составить набор данных
для любого используемого инструмента.
Преимущество: Если Вы закончили работать инструментом, Вы можете
сохранить инструмент в инструментальном кабинете до его разгрузки из
магазина. Текущие данные, такие как срок работы инструмента,
сохраняется и могут быть доступны снова в другой раз. Вы можете также
ввести данные инструмента предварительно для немедленного
использования в ближайшем будущем (инструменты имеются для
использования в реальном инструментальном магазине).
"Tool cabinet (Кабинет иснтрументов)" содержит только
"действительные" инструменты (т.е. действительные размеры
инструмента, износ инструмента и т.д.) характеризуются с
сопровождением "offset data".
"Действительный инструмент" определяется как и "Tool name (Имя
инструмента)" и связан с "Duplo number (Номер ячейки)". "Duplo
number (Номер ячейки)" необходим для назначения действительных
данных "действительному инструменту".
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметры)".
Нажать на кнопку "Tool management (Управление инструмента)".
Вертикальные и горизонтальные программные кнопки заменятся.
Горизонтальные программные кнопки расширяются.
Нажать на кнопку "Tool cabinet (Кабинет инструмента)".
Вертикальные кнопки снова заменятся.
4-74
03.96
Рабочая зона Параметры
Создание данных смещения инструмента:
Теперь создать данные смещения инструмента:
• выбрать нужную технологию и тип инструмента
• ввести имя инструмента.
• ввести новый номер ячейки
• Вы определяете характеристики инструмента в окне "Tool Data
(Данные инструмента)". Размер инструмента означает общее
количество от половины инструментальных гнезд, занятых инструментом.
Стереть инструмент.
Отображение / изменение данных инструмента:
Данные инструмента могут отображаться на дисплее в следующем меню:
• данные смещения инструмент (данные кромки инструмента)
• данные пользователя кромки инструмента (если сконфигурировано)
• данные пользователя инструмента (если сконфигурировано)
Вернуться к меню "Tool edge user data". Здесь отображается на дисплее
до 10 комплектов данных кромки специального инструмента.
Вернуться к меню "Tool user data". Здесь отображается на дисплее
до 10 комплектов данных специального инструмента.
При необходимости изменить необходимые данные инструмента в
соответствующем меню.
Переместить одной кромкой инструмента.
Возвращается одной кромкой инструмента.
Создать новую кромку инструмента.
4-75
Рабочая зона Параметры
03.96
Новая кромка инструмента может быть дополнена к инструменту в
любое время. Пустая линия автоматически вставляется после
последней кромки инструмента.
Стирает выбранную кромку инструмента.
При необходимости изменить нужные данные инструмента в
соответствующем меню.
Прочие замечания
Вы можете изменить из меню:
• данные смещения инструмента (данные кромки инструмента)
• данные пользователя кромки инструмента (если
сконфигурировано)
• данные пользователя инструмента (если сконфигурировано)
в любое другое меню.
4-76
содержание .. 15 16 17 18 ..
