SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 16

03.96

Рабочая зона Параметры

Смена данных пользователя:

Установить курсор на данные пользователя, которые

желаете сменить и ввести новое значение или

выбрать его при помощи кнопки "Toggle".

Новые значения автоматически сохраняются.

Поиск данных пользователя

Использовать кнопки "GUD+" "GUD-" для

пролистывания данных пользователя из GUD1-

GUD9.

Открывается окно "Select global user data (Выбор

глобальных данных пользователя).

Разрешены следующие значения:

• 1 = SGUD (Siemens)

• 2 = MGUD (производитель станка)

• 3 = UGUD (пользователь станка)

• 4...9=GD4...GD9 (прочие, например шлифовальные

циклы и т.д.).

На дисплее отображаются необходимые данные

пользователя в окне "Global user data (Глобальные

данные пользователя)".

Нажать на кнопку "Search (Поиск)".

На дисплее отображается диалоговая рамка "Search

for user data (Поиск данных пользователя)".

Ввести имя или исходный идентификатор искомых

данных пользователя. Курсор автоматически

установится на искомых или исходных данных

пользователя.

Новые значения автоматически сохраняются.

Другие данные пользователя с искомым первичным

идентификатором отображается на дисплее.

4-53

Рабочая зона Параметры

03.96

Данные пользователя типа AXIS или FRAME не отображаются на

дисплее.

Отображаются на дисплее только те локальные данные пользователя,

которые еще существуют в выполняемой цепи управления.

Перечень локальных данных пользователя дисплея изменяются при

каждом "NC stop (Стоп NC)".

До активизации определений в управлении, данные станка должны

быть установлены.

Прочие замечания

Отображение ввода глобальных данных пользователя может

быть дезактивизирован при помощи переключателя с ключом.

4-54

03.96

Рабочая зона Параметры

4.6 Управление инструментом

Перечень магазина и

Вы можете организовать Ваши инструменты в соответствии с

перечень инструмента

критерием:

• "Magazine list (Перечень магазина)" и

• "Tool list (Перечень инструмента)".

В "Magazine list (Перечень магазина)" Ваши инструменты

отображаются на дисплее в порядке увеличения номеров

инструмента. Если инструмент загружен или не загружен,

сначала надо загрузить главные данные инструмента из памяти

T0 (T0=смещения инструмента).

В "Tool list (Перечень инструмента)" Ваши инструменты

отображаются на дисплее в порядке увеличения номеров

инструмента.

Вы можете ускорить работу с "Tool list (Перечень

инструмента)", если используете малогабаритный магазин и

точно знаете, какой инструмент и в каком месте он хранится.

Каталог инструмента

Данные инструмента хранятся по критериям:

и кабинет

• "Tool catalog (Каталог инструмента)" и

инструментальный

• "Tool cabinet (Кабинет инструмента)".

"Tool catalog (Каталог инструмента)" содержит только

"идеальные" инструменты. "Идеальные" инструменты

(т.е.идеальны по размерам, без износа и т.д.)

характеризуются с сопровождением "master data (Главные

данные)".

"Идеальный" инструмент определяется также своим "Tool name

(Имя инструмента)".

4-55

03.96

Рабочая зона Параметры

4.6.1 Основной дисплей управления инструмента

В главном меню "Magazine list (Перечень магазина)" можно управлять

магазином или магазинами инструментальными (только один магазин на

ММС 100, несколько магазинов на ММС 102).

Система управления инструмента предлагает стандартные инструменты

как типы инструментов. Можно назначить геометрические и

технологические данные типам инструментов для установки основных

данных инструмента. Несколько версий по каждому инструменту могут

существовать. Можно назначить действительные данные используемого

инструмента (данные отдельного инструмента) этим версиям.

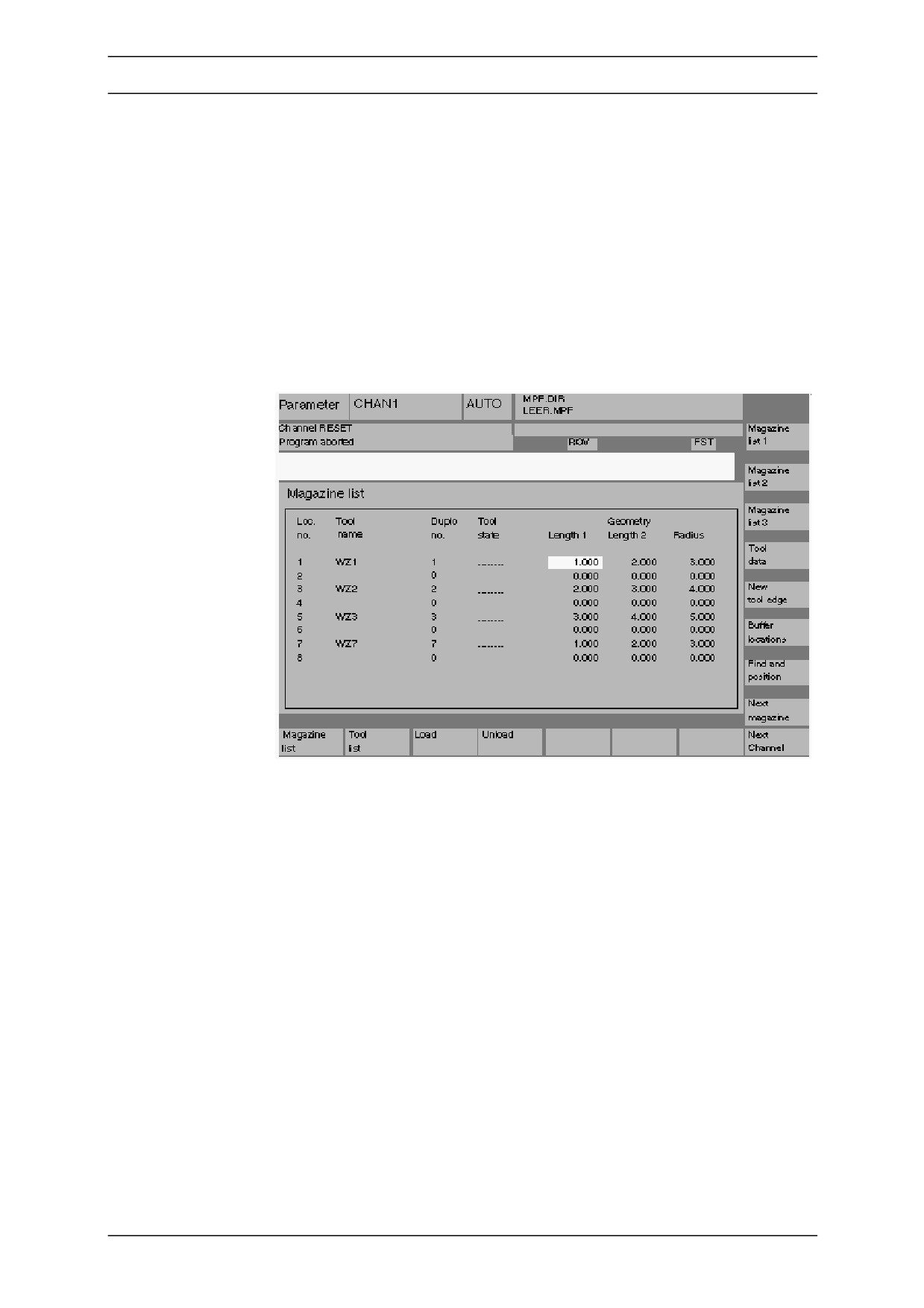

Текущий "Magazine list (Перечень магазина)" отображается на дисплее в

базовом дисплее управления инструмента со следующей информацией:

Location

Номер размещения

Location state

Состояние размещения (если конфигурация)

F = место свободное

D = места нет

Tool name

Имя инструмента

4-57

Рабочая зона Параметры

03.96

Другие дисплеи, сконфигурированные производителем станка,

например:

Duplo

Номер дублированного инструмента

Tool status

Статус инструмента

Номер дисплея=занятому месту

А = действующий инструмент

Р = имеющийся инструмент

D = неимеющийся инструмент

М = измерительный инструмент

W = достигнута опасная зона

С = инструмент меняется

L = кодированный инструмент

U = инструмент использован

Tool type

Тип инструмента

Только некоторые из смещений инструмента способны вводиться, если

загружен инструмент, в зависимости от типа инструмента. Другие типы

инициализируются со значением "0".

T numbers

Внутренние номера инструментов, которые могут понадобиться для

разгрузки данных инструмента.

Geo = L1...

Смещения инструмента, такие как длина, радиус, износ, данные

мониторинга и т.д.

Radius

4-58

03.96

Рабочая зона Параметры

Горизонтальные программные кнопки

Все инструменты, которые уже присвоены размещению в магазине

("Load"-загрузка) отображаются на дисплее в главном меню

"Magazine list (Перечень магазина)”.

Присвоение кнопок только на ММС 102:

Все инструменты, которые сохранены как установка данных на NC,

отображаются на дисплее (независимо, присвоены они или нет

расположению в магазине).

Гнездо в магазине присваивается инструменту.

Инструмент стирается из гнезда текущего магазина.

Вы можете вызывать другие кнопки на ММС 102 с кнопкой "Etc":

Можете создать новую конфигурацию магазина или загрузить

существующую.

Можете создать новые данные главного инструмента ("идеальные"

инструменты).

Вы можете создать новые данные смещения инструмента и

данные отдельных инструментов ("действительные”

инструменты).

4-59

Рабочая зона Параметры

03.96

Вертикальные программные кнопки

Присвоение кнопок только на ММС 102:

Выбор окон экрана для пользователя (если сконфигурировано) т.е.

• данные геометрии

• данные износа

• общие данные

Дисплей и редактирование данных смещения инструмента.

Дисплей и размещение окна буфера в перечне магазина. Шпиндель

и оправки и т.д. здесь отображаются на дисплее, т.е. размещения,

где инструменты могут находиться, которые не являются

размещениями магазина.

Присваивание кнопок только на ММС 102:

Вызов следующего магазина.

Присваивание кнопок только на ММС 102:

Вызов канала.

4-60

03.96

Рабочая зона Параметры

4.6.2 Выбор инструмента

Функция

Если желаете загрузить или разгрузить магазин с инструментом,

сменить или отредактировать текущие данные инструмента или

создать новую кромку инструмента, Вы должны сначала выбрать

соответствующий инструмент в "Magazine list (Перечень

магазина)” или в "Tool list (Перечень инструментов)”.

Последовательность выполнения

Выбирается рабочая зона "Parameter" (Параметр).

Нажать на кнопку "Tool management (Управление инструмента)”.

Появляется меню "Magazine list (Перечень магазина)".

Вертикальные и горизонтальные программные кнопки меняются.

Использовать программные кнопки для вызова меню

• "Magazine list (Перечень магазина)" или

• "Tool list (Перечень инструмента)" (только ММС 102).

Выбрать соответствующий магазин на MMC 102

и соответствующий канал.

Можно перелистывать вперед или назад при помощи кнопок

"Page (Страница)".

Установить курсор на соответствующий инструмент. Инструмент

теперь выбран для дальнейшей работы.

4-61

Рабочая зона Параметры

03.96

4.6.3 Отображение и изменение данных инструмента

Функция

Вы можете отображать на дисплее и отредактировать данные

выбранного инструмента в "Magazine list (Перечень магазина)" или

"Tool list (Перечень инструмента)".

Вы можете отредактировать следующие данные кромки:

• значения смещения

• данные мониторинга

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметр)”.

Нажать на кнопку "Tool management (Управление инструмента)”.

Появляется меню "Magazine list (Перечень магазина)".

Вертикальные и горизонтальные программные кнопки меняются.

Использовать программные кнопки для вызова меню

• "Magazine list (Перечень магазина)" или

• "Tool list (Перечень инструмента)" (только ММС 102).

•

Установить курсор на соответствующий инструмент.

Инструмент теперь выбран.

Нажать на кнопку "Tool data (Данные инструмента)".

Появляется меню "Tool offset data (Данные смещения

инструмента) ".

Вертикальные программные кнопки снова меняются.

4-62

03.96

Рабочая зона Параметры

Дисплей / изменение данных инструмента:

Данные инструмента могут отображаться на дисплее в следующих

меню:

• Данные смещения инструмента (данные кромки инструмента)

Вызывает следующую кромку инструмента.

Вызывает предыдущую кромку инструмента.

• Данные пользователя кромки инструмента

Возвращает Вас в меню "Tool edge user data (Данные

пользователя кромки инструмента)".

До 10 установок данные кромки инструмента для пользователя

отображаются на дисплее здесь, если данные пользователя

сконфигурированы.

• Данные пользователя инструмента

Возвращает Вас в меню "Tool user data (Данные пользователя

инструмента)".

До 10 установок данные кромки инструмента для пользователя

отображаются на дисплее здесь, если данные пользователя

сконфигурированы.

Создает новую кромку инструмента.

Редактировать данные смещения новой кромки инструмента.

Подтвердить ввод.

Отменить ввод.

4-63

Рабочая зона Параметры

03.96

Новая кромка инструмента может быть добавлена к инструменту в

любое время

(даже если инструмент уже загружен в магазин).

Пустая строчка автоматически вставится после последней кромки

инструмента. Вы вводите здесь данные кромки инструмента.

Загружает данные для специальной кромки инструмента из памяти

NC.

Прочие замечания

Вы можете изменить из меню

• данные смещения инструмента (данные кромки инструмента)

• данные кромки инструмента пользователя

• данные инструмента пользователя

на любое другое меню.

4-64
