SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 15
03.96
Рабочая зона Параметры
4.4.2 Обзор смещений нуля
Функция
В обзоре перечисляются все существующие
смещения нуля. Число возможных смещений нуля
определяется данными станка. Первые
устанавливаемые смещения нуля G54-G57 постоянно
предназначены идентификаторам с $P_UIFR[1] до
$P_UIFR[4].

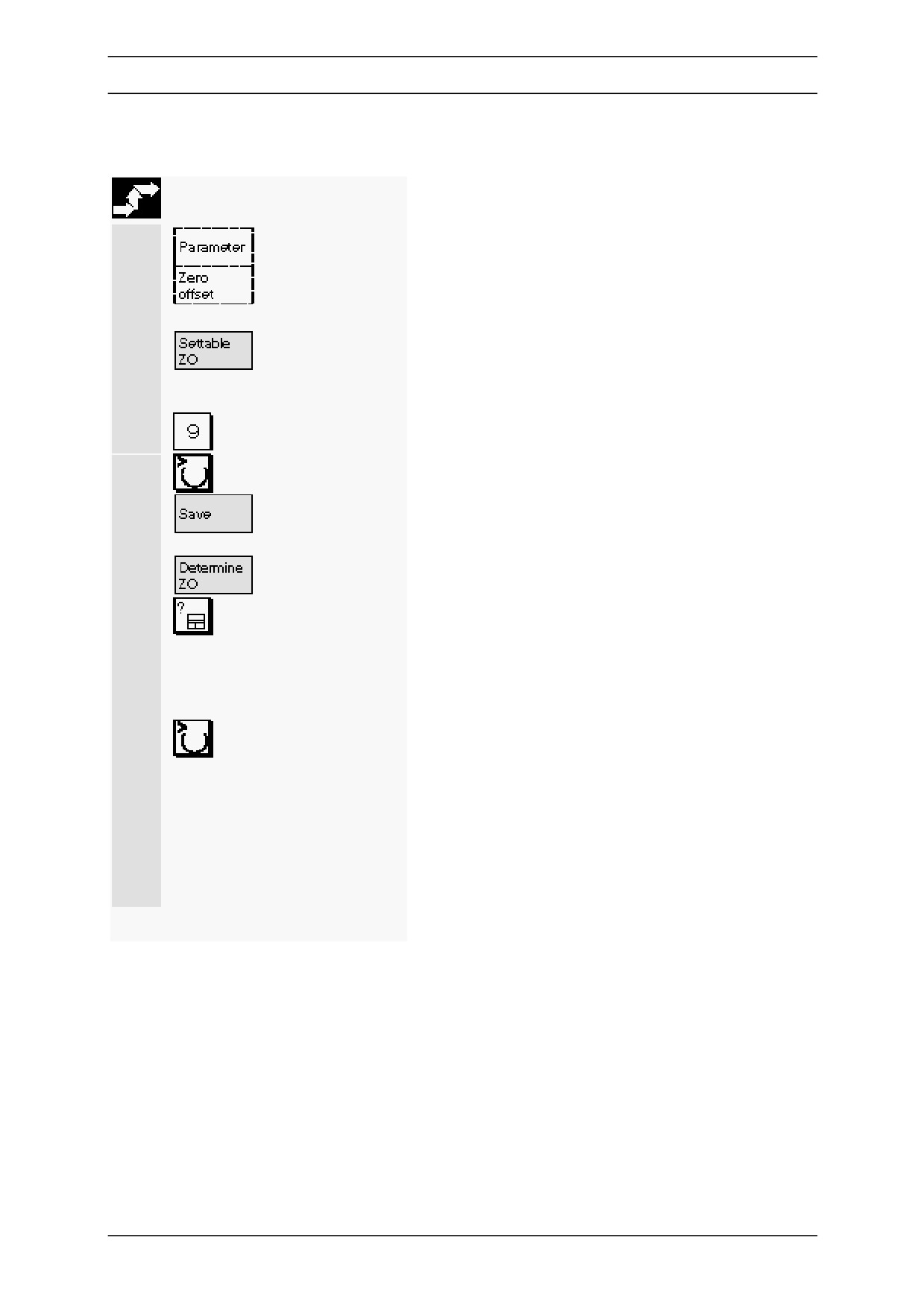

Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметры)".
Открывается окно "Overview of settable zero offsets
(Обзор устанавливаемых смещений нуля)”.
Вертикальные программные кнопки заменятся.
Дисплей смещений нуля:
На нем перечисляются внешние смещения.
Обзор устанавливаемых смещений нуля.
Значения действующих устанавливаемых смещений
нуля.
Значения действующих программируемых смещений
нуля.
Сумма значений действующих смещений нуля каждой
оси отображается на дисплее.
4-41
Рабочая зона Параметры
03.96
Выбор смещения нуля:
Открывается окно "Overview of settable zero offsets (Обзор
устанавливаемых смещений нуля)”.
В обзоре можно выбрать смещение нуля двумя способами:
• Ввести номер необходимого смещения нуля в поле "Index (Индекс)"
или
• установить курсор на нужное смещение нуля.
4-42
03.96
Рабочая зона Параметры
4.4.3 Устанавливаемое смещение нуля
Функция
Name (Имя)
Полное имя устанавливаемого смещения нуля может отображаться на
дисплее.
Offset (Смещение) Значение смещения определяется для оси под вопросом.
Rotation (Вращение) Значение вращения вокруг оси геометрии (т.е. X,Y,Z) может
быть введено под вопросом. Вращение возможно только вокруг
геометрических осей.
Scale (Шкала)
Значение шкалы для оси может быть определено вопросом.
Mirroring (Зеркало) Зеркало вокруг оси может активизироваться и дезактивизироваться
вопросом.
4-43
Рабочая зона Параметры
03.96
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметры)".
Открывается окно "Overview of settable zero offsets
(Обзор устанавливаемых смещений нуля)”.
Вертикальные программные кнопки заменятся.
Открывается окно "Names of settable zero offsets (Имя
установлмваемого смещения нуля)".
Изменение значения
Установить курсор на элемент смены и переписать
существующее значение с новым значением
или выбрать с кнопкой "Toggle key".
Отдельные значения или смещения нуля
сохраняются.
Определение устанавливаемого смещения нуля
Открывается окно "Determination zero offset
(Определение смещения нуля)".
C "Determination zero offset" можно переключать
между двумя окнами "Measuring device
(Измерительный прибор)" и "Determination zero
offset".
Ввести инструмент в поле "T No." и кромку
инструмента в поле "D No." окна "Measuring device
(Измерительный прибор)".
При помощи кнопки "Toggle key"
• выбираются соответствующие параметры длины (1,
2, 3) и направление (+, -, без)
• выбираются включение и направление радиуса 1 (+,
-, без).
• выбираются включение и направление свободно
определяемого смещения 1 (+, -, без).
4-44
03.96
Рабочая зона Параметры
Вычисление устанавливаемых смещений нуля:
Выбранный параметр смещения нуля вычисляется
счетом соответствующих позиций оси и установкой
метки в окне "Measuring data (Измерительные
данные)".
Прочие замечания
Ввод может быть не разрешен переключателем с
ключом.
4-45
Рабочая зона Параметры
03.96
4.4.4 Действительные значения выбранного программируемого смещения нуля
Функция
Здесь выбранное программируемое смещение нуля
(из программы или Преднабора) отображается на
дисплее.
Значения не могут редактироваться.
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметр)”.
Нажать на кнопку "Zero offset (Смещение нуля)”.
Вертикальные программные кнопки меняются.
Открывается окно "Active programmable zero offset
(Действующие значения выбранного
программируемого смещения нуля)”.
Значения могут редактироваться только в окне
"Active programmable zero offset".
(->см. раздел "Определение устанавливаемого
смещения нуля")
/PGA/, Руководство по программированию,
переизданное
4-46
03.96
Рабочая зона Параметры

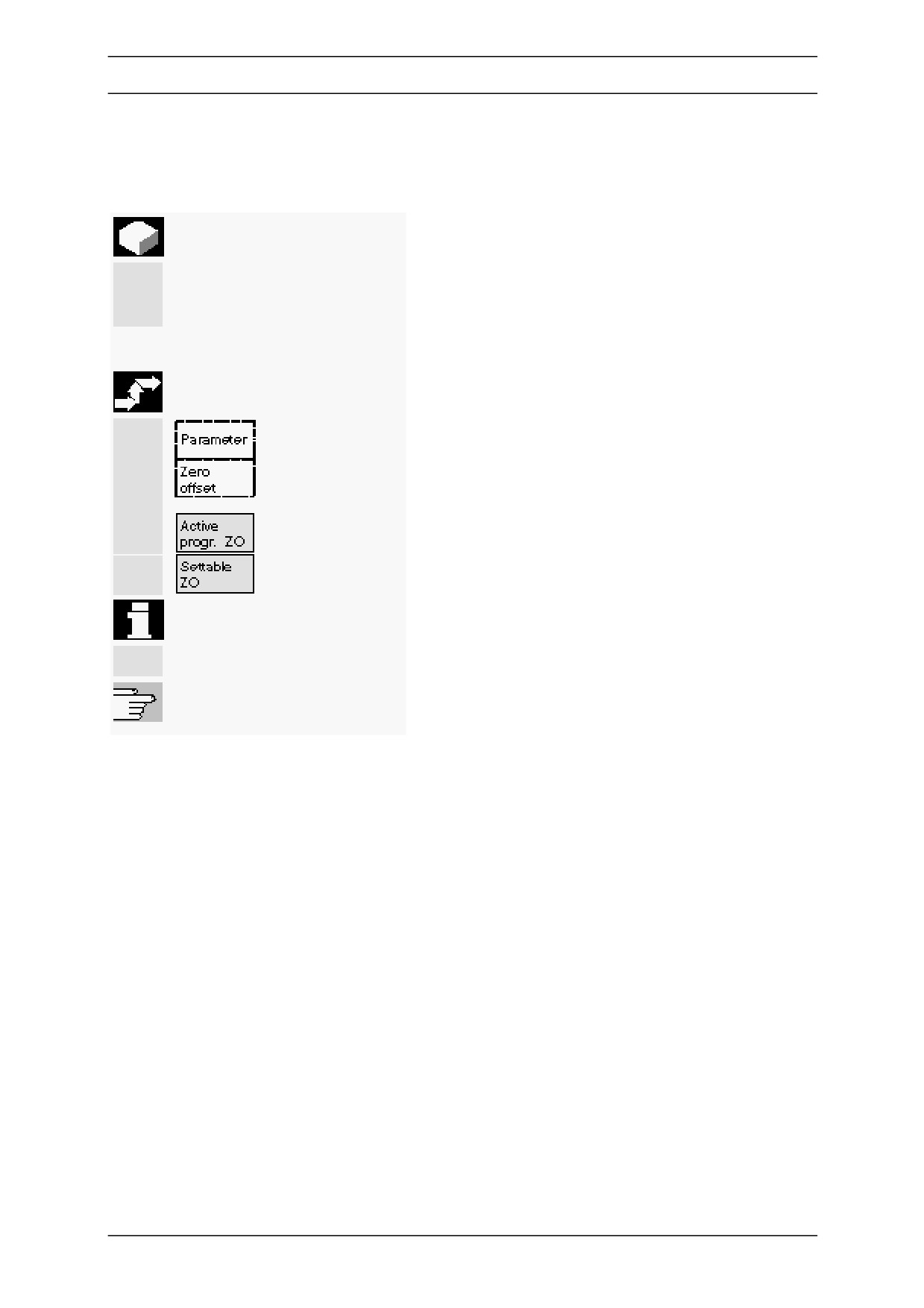

4.4.5 Действительное значение устанавливаемого смещения нуля
Функция
Здесь отображается на дисплее выбранное
устанавливаемое смещение нуля (из программы или
Преднабора).
Значения не могут редактироваться.
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметр)”.
Нажать на кнопку "Zero offset (Смещение нуля)”.
Вертикальные программные кнопки меняются.
Открывается окно "Active programmable zero offset
(Действующие значения выбранного
программируемого смещения нуля)”.
Вы возвращаетесь в окно "Names of settable zero
offsets (Имена устанавливаемых смещений нуля)”.
Значения могут редактироваться только в окне
"Names of settable zero offsets"
(->см. раздел "Определение устанавливаемого
смещения нуля")
/PGA/, Руководство по программированию,
переизданное
4-47
Рабочая зона Параметры
03.96

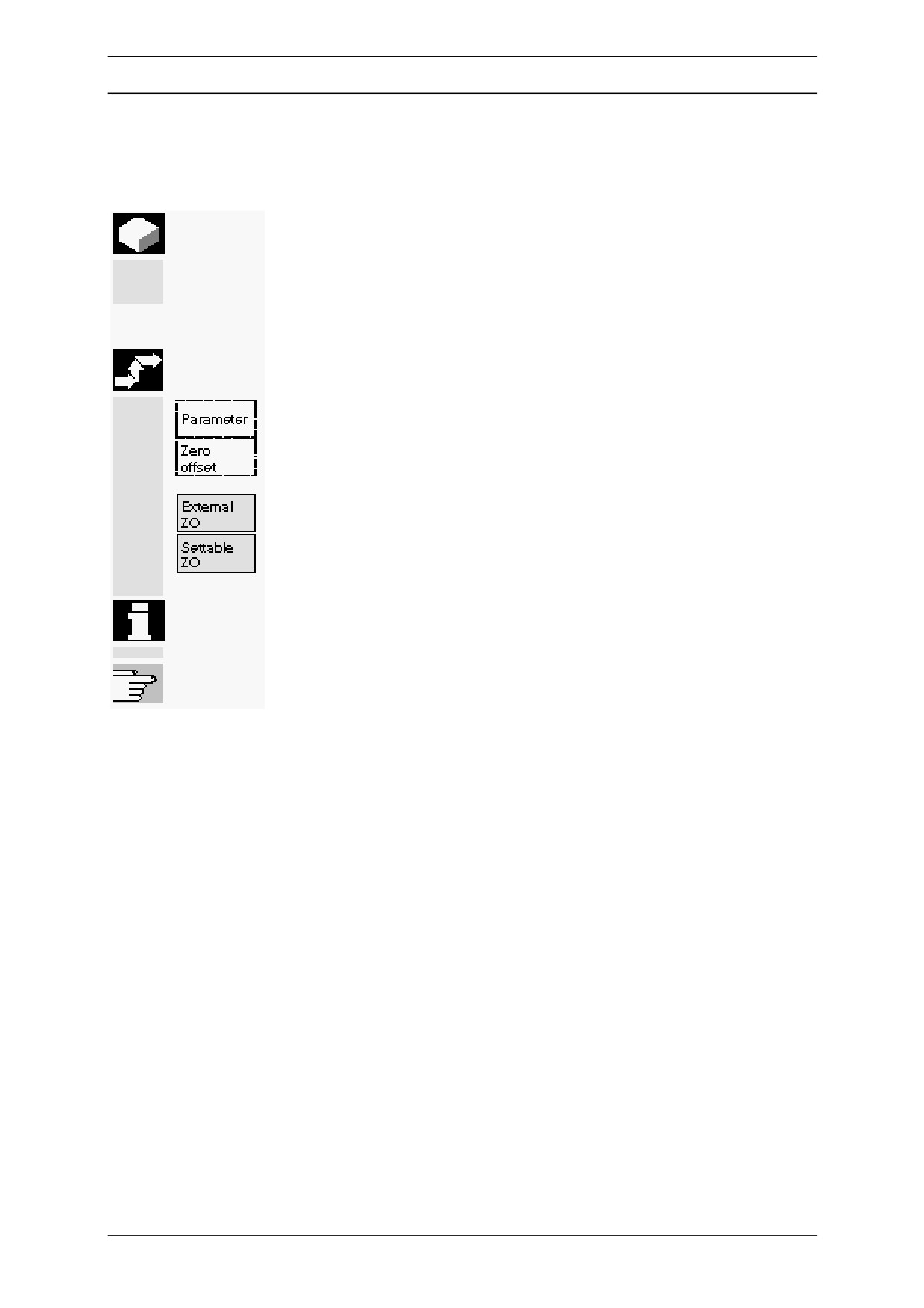

4.4.6 Действительные значения внешнего смещения нуля
Функция
Здесь выбиранное внешнее смещение нуля отображается на
дисплее.
Значения не могут редактироваться.
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметр)”.
Нажать на кнопку "Zero offset (Смещение нуля).
Вертикальные программные кнопки меняются.
Открывается окно "External zero offset (Внешнее смещение
нуля)".
Вы возвращаетесь в окно "Names of settable zero offsets (Имена
устанавливаемых смещений нуля)”.
Значения могут редактироваться только в окне "Names of settable
zero offsets"
(->см. раздел "Определение устанавливаемого смещения нуля")
/PGA/, Руководство по программированию, переизданное
4-48
03.96
Рабочая зона Параметры

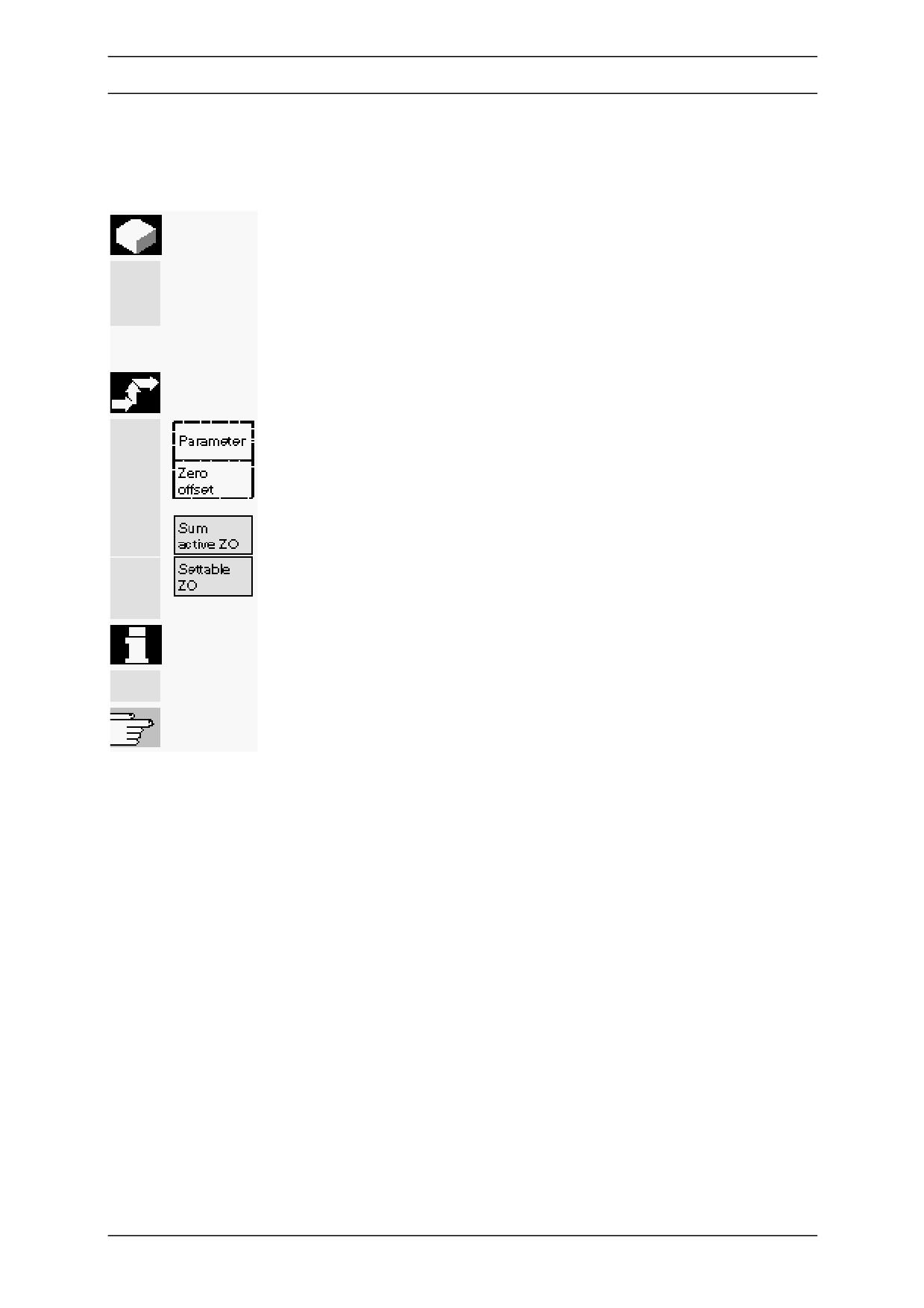

4.4.7 Сумма действующих смещений нуля
Функция
Здесь действующие смещения нуля (из программы или Преднабора)
отображается на дисплее.
Значения не могут редактироваться.
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметр)”.
Нажать на кнопку "Zero offset (Смещение нуля)”.
Вертикальные программные кнопки меняются.
Открывается окно "Sum of active zero offsets (Сумма действующих
смещений нуля)"
Вы возвращаетесь в окно "Names of settable zero offsets (Имена
устанавливаемых смещений нуля)”.
Значения могут редактироваться только в окне "Names of settable zero
offsets (Имена устанавливаемых смещений нуля)”.
(->см. раздел "Определение устанавливаемого смещения нуля")
/PGA/, Руководство по программированию, переизданное
4-49
Рабочая зона Параметры
03.96
4.5 Данные пользователя
4.5.1 Определение данных пользователя
Функция
Данные пользователя (GUD) должны определяться во время
настройки.
Необходимые данные станка должны устанавливаться соответственно.
Память пользователя должна быть сконфигурирована до определения
файла GUD, загруженного в управление.
Все соответствующие данные станка имеют в своем имени строчку
GUD.
4-50
03.96
Рабочая зона Параметры
Определение данных пользователя (GUD).
1. Возврат блока _N_INITIAL_INI через V.24.
2. Создать определение файла данных пользователя на внешнем PC.
• Существуют определенные имена файла:
_N_SGUD_DEF (глобальные данные от Сименса)
_N_MGUD_DEF (глобальные данные от производителя станка)
_N_UGUD_DEF (глобальные данные от пользователя)
_N_GD1_DEF через _N_GD9_DEF (другие глобальные данные например
шлифовальные циклы и т.д.)
• Файлы с этими именами могут содержать определения переменных
GUD. Те же правила применяются для них, как и определения
переменных GUD.
• Необходим также признак для идентификации переменных как
переменную GUD и определения диапазона, в котором действует
определение: NCK, CHAN.
3. Загрузить файл определения через разъем V.24 в главную память
управления.
По умолчанию управление всегда создает директорий _N_DEF_DIR. Это
имя вводится в оглавление файла определения GUD как траекторию.
Пример:
_N_SGUD_DEF
$PATH=/_N_DEF_DIR
DEF NCK REAL NCKVAR
DEF CHAN INT CHANVAR
M17
4-51
Рабочая зона Параметры
03.96
Активировать файл определения.
Если файл загружен правильно, блок _N_INITIAL_INI должен быть
загружен снова в управление через V.24.
Защита данных
Если блок _N_INITIAL_INI возвращается через V.24, содержание
данных GUD тоже возвращается. Эти данные могут быть снова
загружены только в управление, если сначала проверили, что
необходимые определения имеются в управлении.
Для определения и создания данных пользователя см.
/PGA/Руководство по программированию. Переизданное.
Последовательность выполнения
Выбирается рабочая зона "Parameter (Параметры)".
Нажать на кнопку "User data (Данные пользователя)".
Открывается окно "Global user data (Глобальные данные
пользователя)”.
Вертикальные программные кнопки заменятся.
Можно переключать между окнами:
• "Global user data (Глобальные данные пользователя)"
• "Channel-specific user data (Данные пользователя в
соответствии канала)"
• "Local user data (Локальные данные пользователя)".
Имя и значение текущих данных пользователя отображаются на
дисплее в любом случае.
При помощи кнопки "Page (Страница)" можно перелистывать
вперед или назад.
4-52
