Генеральная схема очистки территорий населенных пунктов Талицкого сельского поселения (2015 год) - часть 9
400-500г/м². Обработка покрытий должна быть завершена в течении 1,5-2 ч после
начала образования скользкости покрытия.
После окончания зимнего сезона тротуары, внутриквартальные проезды, ули-
цы и дороги очищают от остатков фрикционных материалов и грунтовых наносов.
Работы выполняют по усиленному режиму до тех пор, пока не будет достигнут уро-
вень засоренности покрытий, меньше допустимых его значений.
Для выполнения зимних уборочных работ имеющийся парк поливомоечных
машин дооборудуется плужно-щеточным оборудованием, при этом характеристика
навесного оборудования имеет показатели, приведенные в таблице 6.16.
Таблица 6.16. Характеристики спецтехники
Показатели
Тип машины
КО-713
КО-
КО-
МДК
МКДС-
МКДС-
829А-01
707
4337
1
4107
Тип базового шасси/двигателя
ЗИЛ
ЗИЛ
МТЗ -
ЗИЛ
ЗИЛ
КАМАЗ
433362
82
Ширина полосы, очищаемой
2,5-3,0
2,6
1,3
2,7-
3,2
3,8
плугом, м
3,2
Ширина полосы, очищаемой
2,7
2,7
1,2
2,75
2,75
2,75
щеткой, м
Максимальная высота снега, м
0,5
0,5
0,1
0,5
0,5
0,6
Рабочая скорость при снегоочи-
20
20
5..6,5
30
30
30
стке, км/ч
Вместимость бункера распреде-
3
3,1
-
4,5
3,3
5,5
лителя реагентов, м3
Ширина распределения ПМ
9
4-9
-
3-12
2-8
2-8
Рабочая скорость при распреде-
20
20
-
20
20
до 50
лении ПМ, км/ч
Эксплуатационная производительность плужно-щеточного снегоочистителя оп-
ределяется по формуле:
П = U × B × Kп × Kис
где:
U- рабочая скорость движения машины, км/ч;
В - ширина очищаемой полосы, м;
Кп- коэффициент перекрытия очищаемой полосы;
Кис- коэффициент использования машины на линии.
При заданных показателях уборки U= 20 км/ч; В = 2,5 м; Кп= 0,9; Кис= 0,75 экс-
плуатационная производительность для различных машин составит:
ПКО-829А-01 (КО 713) = 20 × 2,6 × 0,9 × 0,75 = 35 100 м2/ч
ПКО-707 = 5,0 × 1,2×0,9 × 0,75 = 4 050 м²/ч
ПМКДС-4107 = 30 × 3,8×0,9 × 0,75 = 76 950 м²/ч
При средней ширине улиц (с учетом снежного вала в прилотковой части) равной
8 м количество проходов плужного снегоочистителя составит:
8 / 1,3 6;
8 / 3,2 3; 8/ 2,6 3; 8 / 3,8 2.
Расчетное количество машин необходимых для сгребания снега рассчитывалось
по формуле
128
N = S/ Пмкдс4107 ×tД ×Kвых
N - необходимое количество машин;
S - площадь уборки;
tД - директивное время;
Пмкдс4107
- часовая производительность машины МКДС 4107
Квых- коэффициент выхода машин на линию с учетом директивного времени
уборки равен 1.
В отличие от летних уборочных работ, которые выполняются в течение сме-
ны, зимние уборочные работы следует выполнять в сжатые сроки в течение дирек-
тивного времени.
Таблица 6.17. Потребное количество спецмашин для сгребания снега
Площадь механизированной уборки кв.
Потребное количество машин МКДС
м.
4107, шт.
Существ.
На пер-
На расчетный
Существ.
На первую
На расчет-
положение
вую оче-
срок
положение
очередь
ный срок
редь
50000
60000
70000
0,1
0,2
0,2
Директивное время уборки принято равным 8 часам (1 рабочий день).
Директивное время обработки дорожных покрытий противогололедными мате-
риалами (песчано-гравийная смесь) принимается равным 5 часам. Эксплуатацион-
ная производительность распределителя технологических материалов определяется
по формуле:
ПРаспр =60U × Kи ×Kз ×γр/(60U× Kз ×γр/(Vm×Bn)+gp·× t3)
где,
вместимость кузова распределителя, л;
γр- объемная масса реагента, кг/л;
gp- плотность распределения реагента, кг/м²;
Vm - рабочая скорость машины, км/час;
Bn-ширина обрабатываемой полосы, м;
Kз -коэффициент заполнения кузова реагентом;
K
И - коэффициент выхода машин на линию,1
t3- время загрузки бункера машины технологическими материалами и поездок на
склад ПСС, подготовительно-заключительных операций;
t3= tн + 2L/V+ t
ПЗ = 0,3 + 10/40 +0,15= 0,7 ч
tн - время загрузки бункера технологическими материалами, 0,3 ч;
L- расстояние до ПСС, 10 км;
V- средняя транспортная скорость, 40 км/ч.
t
ПЗ - время подготовительно-заключительных операций, 0,15ч
Для МКДС (шасси КАМАЗ ) принимаем вместимость U= 5,5 м³ /5500 л/; γр=1,4
т/м³; ширину посыпки (4 - 8 м) принимаем В= 8 м; Vm = 40 км/ч, плотность посыпки
gp= 50 г/м²
129
ПРаспрМКДС4107=60× 5500×1 × 0,75×1,4/(60×5500 ×1× 1,4/(40000× 8)+0,05×
0,7)=234915 м²/ч
В таблице 6.18 представлены данные по необходимому количеству рас-
пределителей материалов:
Таблица 6.18. Потребное количество спецмашин для обработки дорожных покрытий
противогололедными материалами
Площадь механизированной уборки кв.
Потребное количество машин МКДС
м.
4107, шт.
Существ.
На первую
На расчет-
Существ.
На первую
На расчет-
положение
очередь
ный срок
положение
очередь
ный срок
50000
60000
70000
0,0
0,1
0,1
Эксплуатационная производительность снегопогрузчика в смену определяется
по формуле:
ППогр =Птпогр × Т × Ксн × [l - t0/(t3+t0)]
где:
Птпогр- техническая производительность, м³/ч;
Ксн- коэффициент снижения производительности снегопогрузчика;
Т - продолжительность рабочей смены, ч;
t0- время прекращения работы снегопогрузчика при смене самосвалов, которые
подходят под погрузку, 5 мин;
t3- время загрузки снега в самосвал, мин
t3= 60 × Vс/(Пт )
Vс- объем снега, который загружают в самосвал, м³;
Техническая производительность ковшовых снегопогрузчиков может быть рас-
считана по формуле:
ПтпоргК= 3600×q×kH × kB /TЦ
Где q- вместимость ковша, м³
kH - коэффициент наполнения ковша (kH =0,5«1,25); kВ -средний коэффициент
использования погрузчика по времени - 0,8; TЦ- время полного цикла, с.
Для погрузчиков МУП 351 ТМ на базе МТЗ-82 при погрузке снега:
q= 0,8 м3
kH =1;
TЦ = 90 с.
Птпогр= 28,8 м3/ч
130
Таблица 6.20. Потребное количество лаповых снегопогрузчиков, самосвалов
Срок
Площадь
Потребное коли-
Потребное ко-
уборки
чество лаповых
личество авто-
тыс.
снегопогрузчиков,
самосвалов, шт.
кв.м.
шт.
Vк=10 м³
Существующее положение
50000
1
1
Первая очередь
60000
1
1
Расчетный срок
70000
1
1
После окончания зимнего периода улицы и дороги очищают от остатков
фрикционных материалов. При этом используют наряду с машинами и в значитель-
ной мере ручной труд. Отсутствие надежных производительных машин для погруз-
ки грунтовых наносов вызывает необходимость привлечения ручного труда. Задача
весенней уборки дорог и улиц от грунтовых наносов заключается в том, чтобы дос-
тигнуть уровня засоренности покрытий, меньшего допустимого уровня. А затем в
процессе эксплуатации поддерживать состояние засоренности на допустимом уров-
не.
Таблица 6.21. Требуемое количество спецмашин для механизированной уборки
№ п/п
Наименование параметра
Первая очередь
Расчетный срок
1.
Площадь, подлежащая механизиро-
60000
70000
ванной уборке, м².
2.
Протяжѐнность дорог с твердым по-
10000
11667
крытием, м.
3.
Необходимое количество автомобилей
4
4
и техники:
3.1.
подметально-уборочных
1
1
3.2.
комбинированных дорожных машин
1
1
(поливомоечные, снегоочистители,
транспорт для посыпки противоголо-
лѐдных реагентов)
3.3.
Снегопогрузчиков
1
1
3.4.
Самосвалов КамАЗ-55111
1
1
131
7.ТРАНСПОРТНО-ПРОИЗВОДСТВЕННЫЕ БАЗЫ.
Для размещения спецавтотранспорта МУП «ЖКХ Талицкий» на территории
с. Талицы, ул. Комсомольская, д.4а расположена транспортно-производственная ба-
за указанной организации. На территории базы расположены боксы, администра-
тивное здание, асфальтированная площадка для размещения спецавтотранспорта. На
базе осуществляются ремонтные работы.
Типовые транспортно-производственные (производственно-ремонтные) базы
Транспортно-производственные (производственно-ремонтные) базы предна-
значены для хранения, технического обслуживания и ремонта машин и механизмов,
необходимых для вывоза бытовых отходов и содержания дорог. В производствен-
ных корпусах типовой базы размещены отделения ежедневного, первого и второго
технических обслуживании, текущего ремонта, агрегатное, слесарно-механическое,
малярное, шиноремонтное, электротехническое, аккумуляторное, дорожных машин
и механизмов, тепловое (кузнечно-сварочное и термические участки), гидромеха-
низмов, а также склады запасных частей, резины, смазочных материалов и другие.
Линия ежедневного обслуживания оборудована механизированной струена-
правленной моечной установкой, конструкция которой обеспечивает хорошие усло-
вия для работы мойщика (при правильной эксплуатации установки исключена воз-
можность попадания на него воды). Подача воды, воздуха, смазочных материалов и
спуск отработавшего масла из машины при ТО-1, ТО-2 и текущем ремонте осущест-
вляется через централизованную систему. Въезды и выезды машин оборудованы
воздушными завесами.
В агрегатном отделении моют машину, контролируют ее техническое состоя-
ние и ремонтируют узлы и детали. Для моечных операций предусмотрена моечно-
выварочная ванна, для испытания установлены соответствующие стенды. В слесар-
но-механическом отделении производят механическую обработку восстанавливае-
мых и изготовляемых запасных частей к автомобилям и специальным агрегатам
уборочных машин. Слесарно-подгоночные работы выполняют на верстаках с помо-
щью соответствующих приспособлений. Малярное отделение предназначено для
окраски машин безвоздушным распыливанием; оно оборудовано двумя гидро-
фильтрами. В шиномонтажном отделении производят монтаж и демонтаж покры-
шек и электровулканизацию камер. Отделение приборов питания и электрооборудо-
вания расположено в изолированном помещении, оснащенном оборудованием для
проведения точного контроля и регулировки приборов питания. Аккумуляторное
отделение предусмотрено для текущего ремонта, зарядки и подзарядки аккумулято-
ров, производства дистиллированной воды. В тепловом отделении сосредоточены
кузнечные, термические, электро- и газосварочные работы. В отделении имеется ме-
сто для одной машины, оборудованное гидроподъемником, которое предназначено
для электро- и газосварочных работ непосредственно на машине. Отделение ремон-
та гидромеханизмов оборудовано гидростендами.
В производственных корпусах базы располагаются также медницко-
жестяницкое, деревоотделочное и обойное отделения.
132
Рассмотрим состав типовых транспортно-производственных (производствен-
но-ремонтных) баз на 50 и 100 автомобилей для вывоза бытовых отходов и уборки
дорожных покрытий.
База на 50 машин. Она состоит из производственного помещения (одноэтаж-
ное здание размером 48×36 м), в котором предусмотрены линии ЕО (ежедневное
техническое обслуживание) и ТО-1(первое техническое обслуживание), специали-
зированные посты ТО-2 (второе техническое обслуживание), ремонтный зал с вспо-
могательными цехами и административно-бытовые помещения (двухэтажная при-
стройка размером 12×36 м).
Главный корпус запроектирован с применением типовых сборных железобе-
тонных конструкций с наружными стенами из керамзитовых панелей или кирпича.
В состав производственного корпуса входят службы: зал ремонта машин; слесарно-
техническое, обойное, деревообрабатывающее, малярное, агрегатное, аккумулятор-
ное, шиномонтажное, насосно-компрессорное отделения и отделение приборов пи-
тания; участки ремонта гидромеханизмов и навесного оборудования; склады рези-
ны, агрегатов и масел; линии ЕО и ТО-1; посты ТО-2 и текущего ремонта.

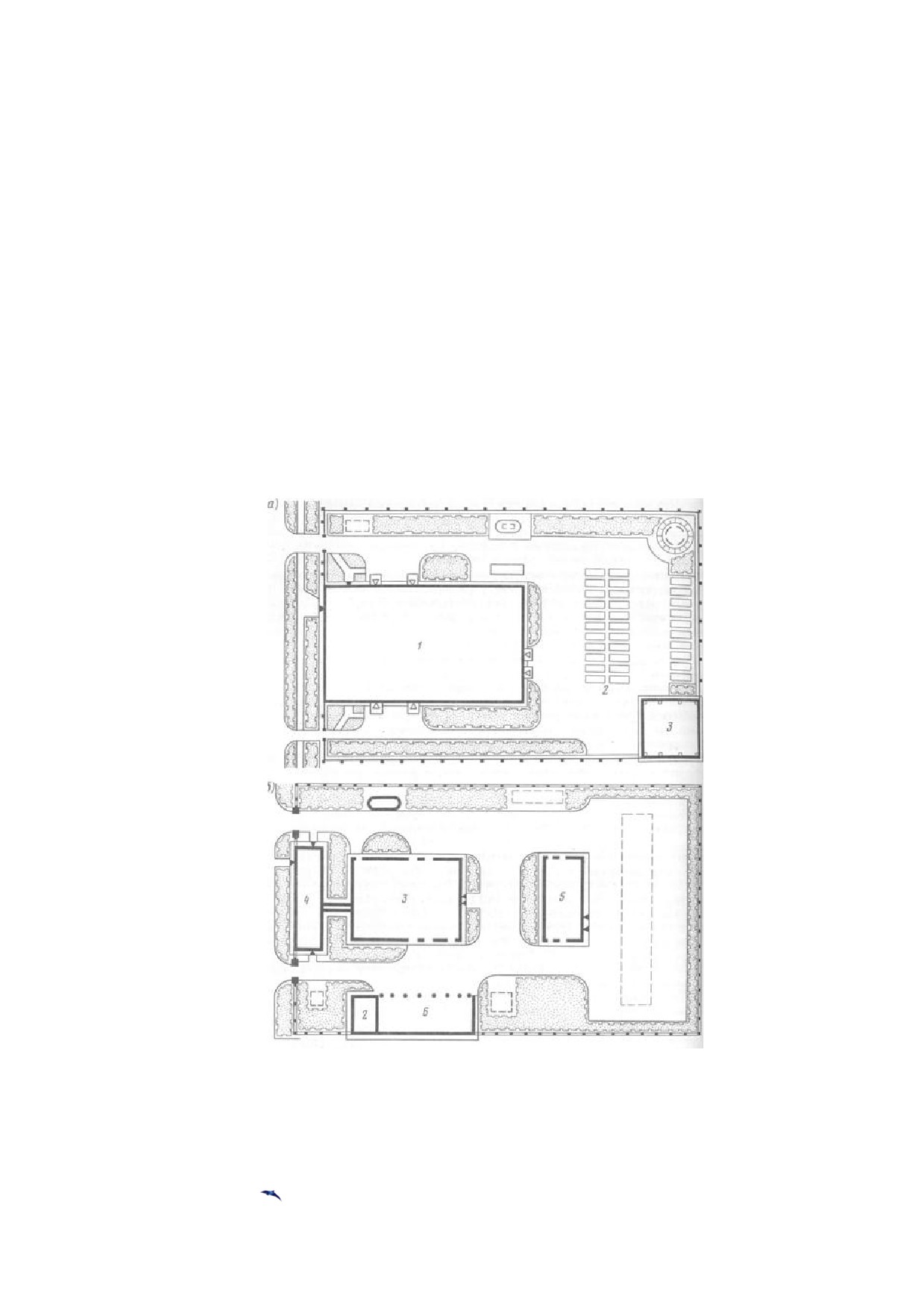

Рис. 7.2. Генеральный план базы на 50 и 100 машин:
1 — открытые стоянки машин; 2 — склад материалов; 3 — главный корпус; 4 — административ-
но-бытовой корпус; 5 — вспомогательный корпус; 6— навес для хранения сезонных машин
133
8. КАПИТАЛОВЛОЖЕНИЯ НА МЕРОПРИЯТИЯ ПО ОЧИСТКЕ
ТЕРРИТОРИЙ
Таблица 8.1. Капиталовложения
Объемные показатели в
Цена 1 ед. в
Стоимость меро-
Мероприя-
ед. изм.
уровне цен
приятия, тыс. руб.
№
тия/наименова-
Ед.
Первая
Расчет-
2015 г.,
Первая
Расчет-
п/п
ние муниципаль-
изм.
очередь
ный срок
тыс. руб. с
очередь
ный срок
ного образования
(2020 г.)
(2035 г.)
НДС
(2020 г.)
(2035 г.)
Установка кон-
тейнеров для
1.
11
14
5,0
55
70
нужд населения
объемом 0,75 м3
Строительство
контейнерных
2.
площадок (для
190
240
постоянного на-
селения)
2.1.
Одноместных
5
6
20
100
120
2.2.
Двухместных
3
4
30
90
120
Вывоз ТБО и
КГМ (для посто-
3.
2
2
4190
4190
янного населе-
ния)
Мусоровоз с боко-
3.1.
вой загрузкой
ед.
1
1
2600,0
2600
2600
КО-440-4
Бункеровоз
3.2.
ед.
1
1
1590,0
1590
1590
МКС-3501
Вывоз ЖБО (для
4.
постоянного на-
1
1
830
830
селения)
Вакуумная маши-
4.1.
ед.
1
1
830,0
830
830
на КО-503В-2
Механизирован-
5.
ед.
4
4
14860
14860
ная уборка
Вакуумная подме-
5.1.
тально-уборочная
ед.
1
1
5750
5750
5750
машина ВПМД-01.
5.2.
Снегопогрузчик
ед.
1
1
2200
2200
2200
Комбинированная
5.3.
машина МКДС
ед.
1
1
4400
4400
4400
4107
Самосвал КАМАЗ
5.4.
1
1
2510,04
2510,04
2510,04
55-111
6.
Итого
20125
20190
134
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
1) Методические рекомендации о порядке разработки генеральных схем очи-
стки территорий населенных пунктов Российской Федерации, утвержденные Поста-
новлением Госстроя РФ от 21.08.2003 № 152.
2) Федеральный закон от 24 июня 1998 года № 89-ФЗ «Об отходах производ-
ства и потребления».
3) Федеральный закон от 10 января 2002 года № 7-ФЗ «Об охране окружаю-
щей среды».
4) Федеральный закон от 6 октября 2003 года № 131-ФЗ «Об общих принци-
пах организации местного самоуправления в Российской Федерации».
5) Федеральный закон от
30 марта
1999 года
№ 52-ФЗ «О санитарно-
эпидемиологическом благополучии населения».
6) Федеральный закон от 4 мая 1999 года № 96-ФЗ «Об охране атмосферного
воздуха».
7) Правила предоставления услуг по вывозу твердых и жидких бытовых отхо-
дов, утвержденные постановлением Правительства Российской Федерации от 10
февраля 1997 года № 155.
8) Правила разработки и утверждения нормативов образования отходов и ли-
митов на их размещение, утвержденные постановлением Правительства Российской
Федерации от 16 июня 2000 года № 461.
9) Порядок ведения государственного кадастра отходов и проведения паспор-
тизации опасных отходов, утвержденный постановлением Правительства Россий-
ской Федерации от 26 октября 2000 года № 818.
10) Федеральный классификационный каталог отходов, утвержденный
приказом Министерства природных ресурсов от 02 декабря 2002 № 786.
11) СанПин 42-128-4690-88 «Санитарные правила содержания территорий
населенных мест».
12) СанПин 2.1.7.1038-01 «Гигиенические требования к устройству и со-
держанию полигонов твердых бытовых отходов».
13) СанПин 2.1.7.1322-03 «Гигиенические требования к размещению и обез-
вреживанию отходов производства и потребления».
14) СанПин 2.2.1/2.1.1.1200-03
«Санитарно-защитные зоны и санитарная
классификация предприятий, сооружений и объектов».
15) Постановление Главного государственного санитарного врача Россий-
ской Федерации от 30 мая 2001 года № 16 «О введении в действие санитарных пра-
вил СП 2.1.7.1038-01». «Почва, очистка населенных мест, отходы производства и
потребления, санитарная охрана почвы. Гигиенические требования к устройству и
135
содержанию полигонов для твердых бытовых отходов», зарегистрированных Мин-
юстом России 26 июля 2001 года, регистрационный № 2826.
16) Инструкция по проектированию, эксплуатации и рекультивации полиго-
нов для твердых бытовых отходов, утвержденная Министерством строительства
Российской Федерации 02.11.1996 г.
17) Генеральный план Талицкого сельского поселения.
18) Нормы времени на работы по механизированной уборке и санитарному
содержанию населенных мест, утвержденные Постановлением Государственного
комитета СССР по труду и социальным вопросам от 11 октября 1986 г. №400/23-34.
19) Нормы потребности в машинах и оборудовании для полигонов твердых
бытовых отходов, утвержданные Министерством жилищно-коммунального хозяйст-
ва от 2 декабря 1987 г.
20) Рекомендации по выбору методов и организации удаления бытовых от-
ходов, утвержденные Министерством жилищно-коммунального хозяйства, 1985г.
21) Концепция обращения с твердыми бытовыми отходами в Российской
Федерации МДС 13-8.2000, утвержденная постановлением коллегии Госстроя Рос-
сии от 22 декабря 1999 г. №17.
136
