Санитарная очистка и система обращения с отходами территории города Усть-Кут (2012 год) - часть 3
31
Таблица 13
Характеристики бульдозера ДТ-75
Характеристика:
Значение:
Эксплуатационная мощность, кВт (л.с.)
70 (95)
Колея, м м
1570
Дорожный просвет, мм
370
Ширина гусениц, мм
670(шаг 184 мм)
Масса бульдозера с основным оборудованием, кг
7400
Габаритные размеры бульдозера, мм:
- длина
4530
- ширина
2240
- высота
2710
Размеры отвала: мм
ширина
2520
высота
800
Масса, кг
7 300
Система двухэтапного вывоза ТБО
Как показывает практика, при дальности вывоза ТБО больше 20 км
значительный экономический и экологический эффект может быть получен
при внедрении двухступенчатой системы транспортировки отходов с
использованием мусороперегрузочных станций
(далее
- МПС) и
большегрузных мусоровозов.
Учитывая технические характеристики современных станций перегруза
(их производительность и стоимость) применение данной системы
целесообразно при объемах суточного образования отходов не менее 140
куб.м. (10 тыс. тонн/год).
В г. Усть-Кут среднее расстояние вывоза ТБО на полигон составляет
24-25 км. Учитывая дальность вывоза ТБО, для повышения эффективности
32
сбора и вывоза твердых бытовых отходов целесообразно рассмотреть
возможность применения двухэтапной системы сбора и вывоза отходов.
Устройство мусороперегрузочных станций позволяет:
- снизить транспортные расходы (временные затраты на вывоз отходов,
эксплуатационные затраты на ГСМ и ремонт парка мусоровозов);
- укрупнить объекты переработки;
- производить первичную обработку отходов (прессование, тюкование
при экономической целесообразности).

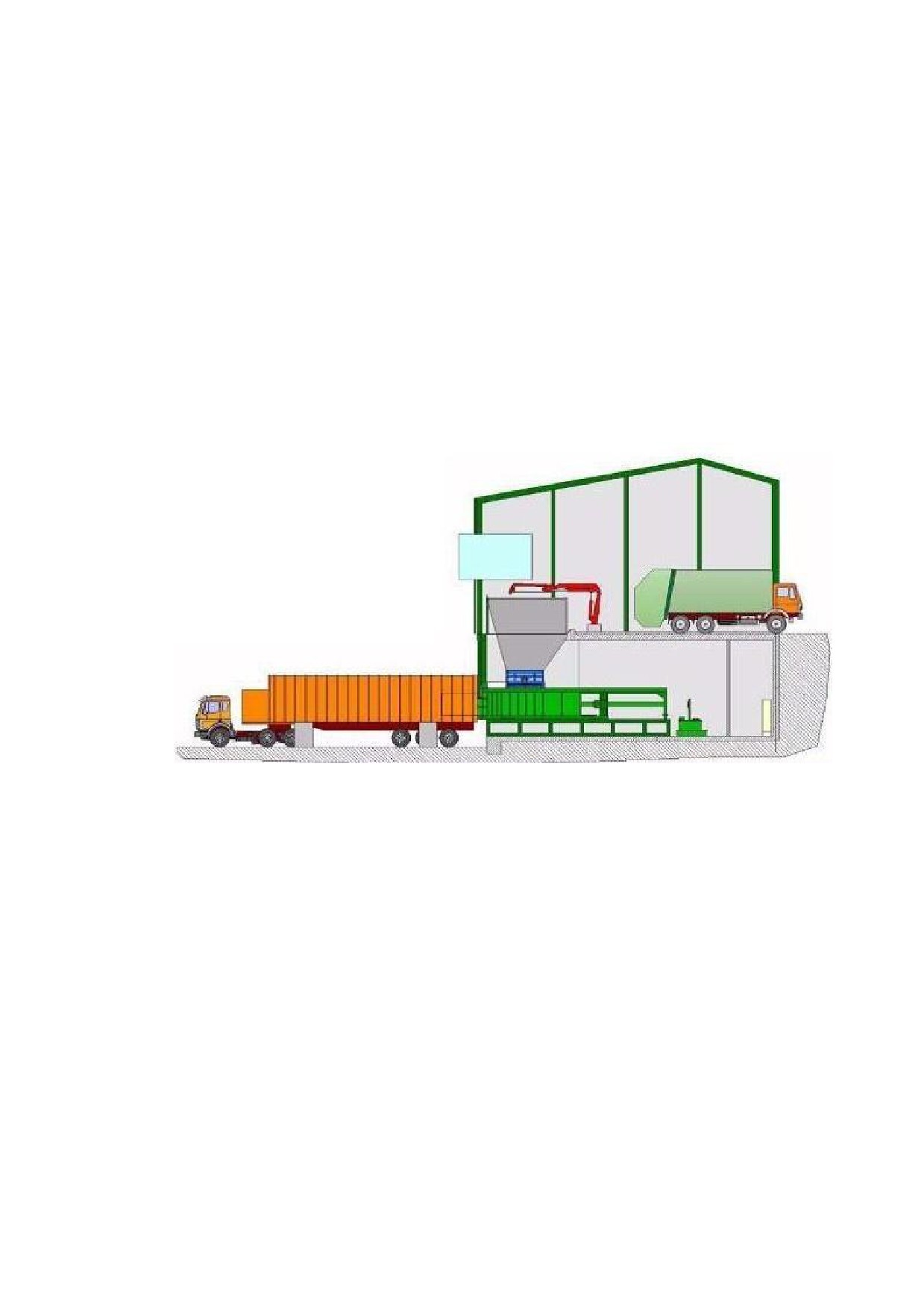

Рис. 10. Схема работы мусороперегрузочных станций
Функцию сбора твердых бытовых отходов выполняют мусоровозы с
небольшой грузоподъемностью, которые
везут отходы на станцию
перегруза.
Общей частью различных вариантов схем одноуровневых МПС является
следующий технологический процесс:
а) собирающий мусоровоз выгружает ТБО на бетонированную площадку
приемного отделения МПС;
б) на площадке приемного отделения производится ручной отбор
крупногабаритных отходов и металлолома; отобранные ресурсы собираются
и вывозятся к объектам их переработки;
33
в) автопогрузчиком ТБО сгружаются на заглубленную часть наклонного
приемного пластинчатого конвейера;
г) с наклонного приемного конвейера ТБО сбрасываются:
- в транспортный большегрузный мусоровоз через накопительную
воронку путем дозированной подачи ТБО приемным конвейером; масса
большегрузного мусоровоза может доходить до 24 тн. в случае перевозки его
МЗКТ МСК Т или КАМАЗ МСК Т;
- в пресс-контейнер, а также в буферный накопительный бункер объемом
до 35 м3 каждый со стационарным компактором и последующей погрузкой
пресс-контейнера на большегрузное транспортное средство, оборудованное
механизмом "мультилифт", тросовым или цепным устройством. Реализация
схемы МПС по этому варианту
рекомендуется при невысокой
производительности станции и небольшом расстоянии до полигона;
- специальные пресса для уплотнения мусора в 3-4 раза. На стадии
пересыпки они позволяют вместо 27 м3 отходов вывозить трехосными МАЗ
до 90 м3 за ходку и до 120 м3 четырехосными КАМАЗ МСК Т, МЗКТ МСК-Т.
При применении транспортных машин в составе автопоезда, на свалку может
транспортироваться до
250 м3 отходов. А мусоровозы большой
грузоподъемности выполняют функции транспортирования ТБО со станции
перегрузки на места утилизации. Крупногабаритные отходы вывозятся в тех
же контейнерах;
- в стационарный пакетирующий пресс для ТБО с автоматической
обвязкой 4 - 5 рядами проволоки и последующей погрузкой сформированных
тюков плотностью до 1 т/куб. м с помощью погрузчика с боковым захватом
на большегрузное транспортное средство.
Станции большой мощности отличаются наличием зоны для временного
накопления отходов (для аккумуляции отходов в часы пик, в случае поломки
и при плановом ремонте оборудования). Техника, направляемая на станцию,
проходит участок контроля, где машина взвешивается, подвергается
34
радиационному и визуальному контролю. Далее отходы направляются на
площадку разгрузки.
Для сооружения станции перегруза в г. Усть-Кут предлагается
использовать модульную схему быстровозводимых перегрузочных станций
для приема, уплотнения, накопления и вывоза ТБО и сопутствующих
отходов.
Станция перегруза может быть оборудована линией разбора мусора,
пресса ПКМ 622М ООО “Механический завод “Спецтранс”1 используются
для уплотнения неперерабатываемой части мусора. В случае применения
дробилок, для уплотнения дробленки, применяются пресса ПК 623 С, что
позволяет уменьшить общий объем КГМ в 4 раза.
Таблица 14
Единица
Станция перегруза
Станции перегруза -
Показатель
измерения
- ПК 623
ПК 622М
Масса компактора
кг
11500
10000
Объем контейнера
м3
25,5 - 30,5
18 - 30,5
Объем загрузочной камеры
м3
2,8
2,2
Коэффициент прессования
-
5-6
до 5
Обслуживающий персонал
человек
1
1
Пресс-компактор ПК-623 предназначен для сбора и прессования легких
фракций твердых бытовых отходов. Он обеспечивает уплотнение мусора в 5-
6 раз. Компактор ПК-623 состоит из пресс-камеры и электрогидростанции.
После уплотнения мусор выталкивается в загрузочное окно специального
пресс-контейнера объемом
30,5 куб. м. Перевозится спецавтомобилями
КАМАЗ МСК-Т, МАЗ МСК-Т-16, МЗКТ-МСК.
35
Применение в комплексе с дробилкой, позволяет эффективно
перерабатывать крупногабаритный мусор. Коэффициент уплотнения после
дробления и прессования достигает 4х.
Для транспортировки прессованных отходов к месту утилизации или
складирования используется пресс-контейнер ПК-30,5 (объемом 30,5 куб.м,
массой
3,5 т). Загрузка контейнера производится через специальное
загрузочное окно, например с помощью пресс-компактора. Транспортировка
контейнера выполняется специальными автомобилями.
Еще большего эффекта можно достичь, используя предварительную
сортировку отходов, извлекая из них утильные фракции (стекло, бумагу,
металл, пластик и др.) для дальнейшей переработки. При организации на
пункте перегрузки ТБО сортировки отходов объем вывоза ТБО будет
дополнительно сокращаться. Таким образом, ресурсная часть отходов
возвращается в производство, а также достигается как экономический, так и
экологический эффект.
2.2.1 Расчет потребного количества спецтехники, механизмов для
осуществления сбора и вывоза ТБО и КГО на данный период времени и
на перспективу.
Число мусоровозов М, необходимых для вывоза бытовых отходов,
определяют по формуле [12]:
М = Пгод/ (N Псут Кисп),
где: Пгод - количество бытовых отходов, подлежащих вывозу в течение года
с применением данной системы, м3;
N - периодичность удаления отходов
Псут.- суточная производительность единицы данного вида транспорта м3;
Кисп - коэффициент использования (0,75, согласно приказу МЖКХ РСФСР
от 05.12.86г.)
Суточную производительность мусоровоза определяют по формуле:
36
Псут = Р Е,
где Р - число рейсов в сутки;
Е - количество отходов, перевозимых за один рейс, м3;
Число рейсов за смену определялось по формуле:
Р = (Т - (Тпз + То)) / (Тпог + Траз + Тпроб),
где: Т - продолжительность смены, час;
Тпз - время, затрачиваемое на подготовительно-заключительные операции в
гараже, час;
То - время, затрачиваемое на нулевые пробеги (от гаража до места работы и
обратно), час;
Тпог. - продолжительность погрузки, включая переезды и маневрирование,
час;
Тразг. - продолжительность разгрузки, включая маневрирование, час;
Тпроб - время, затрачиваемое на пробег от места сбора до полигона или
обратно, час.
Время на сбор, вывоз и разгрузку транспортных средств определялось
на основании «Рекомендаций по нормированию труда работников внешнего
благоустройства»,
утвержденных приказом Департамента ЖКХ
Министерства строительства РФ от 06.12.1994 г. № 13.
Таблица 15
Исходные данные для расчета сбора и вывоза ТБО по варианту 1
Параметр
Ед.
КО-440-4
КО-449-
КО-449-
КО-449-12
измер
ЗИЛ-
05
41 МАЗ-
ЗИЛ-
ения
433362
КамАЗ-
438043
432932
53605
Количество
ТБО,
м3
15
50
50
25
вывозимых за рейс
Продолжительность
час
8
8
8
8
смены
Время
на
час
подготовительно-
0,5
0,5
0,5
0,5
заключительные
операции
37
Продолжительность
час
0,5
0,5
0,5
0,5
нулевых пробегов
Продолжительность
час
погрузки и разгрузки
включая переезды и
1,25
2,69
2,69
1,5
маневрирование
в
пределах 1 км
Коэффициент
0,75
0,75
0,75
0,75
использования
Средняя
км/ча
транспортная
с
30
30
30
30
скорость
вне
населенных пунктов
Средняя
скорость
км/ча
внутри населенных
с
24
24
24
24
пунктов
Длина
маршрута
км
вывоза
отходов
77
77
77
77
внутри населенных
пунктов всего
Среднее расстояние
км
24
24
24
24
вывоза
Количество перевозимых отходов на первую очередь и расчетный срок
представлено в таблице
5. Расчетное количество мусоровозов для
использования при организации системы вывоза ТБО по
1 варианту
представлено в таблице 16.
Таблица 16
Расчетное количество мусоровозов при организации вывоза по
1 варианту
Название
Количество на I
Количество на
очередь
расчетный срок
Мусоровоз ЗИЛ-433362
13
13
КО-440-4
Мусоровоз КО-449-05 на
6
6
базе КАМАЗ-53605
Мусоровоз КО-449-41 на
6
6
базе МАЗ-438043
Мусоровоз КО-449-12 на
9
9
базе шасси ЗИЛ-432932
38
Наиболее эффективным для использования при организации системы
вывоза по 1 варианту с экономической точки зрения с учетом рыночной
стоимости оказывается мусоровоз КО-449-41 на базе МАЗ-438043.
Таблица 17
Исходные данные для расчета сбора и вывоза ТБО по варианту 2
Параметр
Ед.
КО-449-41
МСК-22-01 на базе
измер
МАЗ-438043
КамАЗ 6520-1073-
ения
60
Количество ТБО, вывозимых за
м3
50
150
рейс
Продолжительность смены
час
8
8
Время на подготовительно-
час
0,5
0,5
заключительные операции
Продолжительность нулевых
час
0,5
0,5
пробегов
Продолжительность погрузки и
час
разгрузки включая переезды и
2,69
1
маневрирование в пределах
1
км
Коэффициент использования
0,75
0,75
Средняя транспортная скорость
км/ча
30
30
вне населенных пунктов
с
Средняя
скорость
внутри
км/ча
24
24
населенных пунктов
с
Длина
маршрута
вывоза
км
отходов
внутри населенных
77
0
пунктов всего
Среднее расстояние вывоза
км
9
15
Таблица 18
Расчетное количество мусоровозов при организации вывоза по
2 варианту
Название
Количество на I
Количество на
очередь
расчетный срок
Мусоровоз КО-449-41 на базе МАЗ -
5
5
438043
МСК-22-01 на базе КамАЗ 6520-1073-60
1
1
39
Сопоставление затрат на организацию системы вывоза по
1 и
2
вариантам, сравнение затрат на вывоз ТБО показало нецелесообразность
организации двухэтапной системы вывоза ТБО в г. Усть-Кут. Несмотря на
значительные расстояния вывоза отходов от места сбора до полигона ТБО (24
км) расчетное количество спецтехники по 1 и 2 вариантам равно и составляет
6 ед. При использовании двухэтапной системы вывоза ТБО необходимо
применение большегрузного мусоровоза системы «мультилифт» МСК-22-01,
стоимость которого превышает стоимость мусоровоза КО-449-41 более чем в
2 раза. Кроме этого необходимо строительство мусороперегрузочной
станции. Расчет затрат на вывоз отходов по 1 и 2 вариантам (без учета
эксплуатационных расходов мусороперегрузочной станции) показал, что
стоимость вывоза отходов по 1 варианту равна 92,77 руб/м3, по второму -
130,41 руб/м3. Нецелесообразность строительства мусороперегрузочной
станции связана с архитектурными и географическими особенностями г.
Усть-Кут. Город расположен на берегу реки, имеет вытянутую форму и
небольшую плотность населения. Длина маршрута сбора отходов в городе
составляет 77 км.
Для сбора и вывоза отходов с территории г. Усть-Кут предлагается
применение системы сбора в несменяемые контейнеры и одноэтапной
системы вывоза мусоровозами КО-449-41 на базе шасси МАЗ-438043.
2.3 Система обезвреживания и утилизации ТБО
Деятельность по сбору, использованию и размещению отходов 1-4
классов опасности подлежит лицензированию в соответствии с Федеральным
Законом "О лицензировании отдельных видов деятельности" от 4 мая 2011 г.
N 99-ФЗ. По этой причине сбор, вывоз и утилизация опасных отходов
(медицинских, ртутьсодержащих и др.) с территории г. Усть-Кут должны быть
организованы на базе специализированных организаций, имеющих
соответствующую лицензию, на договорной основе.
40
В соответствии с СП
2.1.7.1038-01
«Гигиенические требования к
устройству и содержанию полигонов для твердых бытовых отходов» и с
точки зрения экологической безопасности и экономической эффективности,
наиболее оптимальным направлением в деятельности по обращению с ТБО
на территории г. Усть-Кут, является применяемая в настоящее время
технология по обезвреживанию образуемых отходов
- захоронение на
полигонах.
Данный способ имеет следующие достоинства:
не требует кардинального изменения существующей системы сбора и
вывоза ТБО;
обеспечивает
соблюдение
экологических
и
санитарно-
эпидемиологических требований при обращении с отходами;
имеет незначительные затраты на реализацию.
Полигоны для твердых бытовых отходов
— природоохранные
сооружения, обеспечивающие при захоронении отходов полную санитарно-
эпидемиологическую безопасность для населения близлежащих жилых
районов и обслуживающего персонала полигона; защиту от загрязнения
почвы, воздушного бассейна, грунтовых и поверхностных вод; статическую
устойчивость отходов с учетом динамики уплотнения, газовыделения и
гидрогеологических условий; рациональное использование и экономию
территории за счет уплотнения отходов.
Медицинские отходы. Правила сбора, хранения и удаления всех видов
медицинских отходов
(отходов лечебно-профилактических учреждений,
ЛПУ) определяется СанПиН 2.1.7.728-99. ЛПУ должны ставить перед собой
цель сбора инфекционных отходов без загрязнения других классов отходов.
Это требует системы идентификации и разделения отходов на месте их
образования. ЛПУ должны осуществлять идентификацию и сортировку
отходов. Идентификация позволяет оценить как класс, так и количество
образуемых в ЛПУ отходов.
41
В каждом ЛПУ города, руководителем из имеющегося персонала
необходимо назначить ответственное лицо за сбор отходов, прошедшее
предварительное обучение. Данное лицо осуществляет контроль над
обращением с отходами (сортировкой и сбором медицинских отходов).
Сортировка медицинских отходов является ключом в схеме управления
отходами. Сортировка медицинских отходов должна производиться в месте
образования отходов. Если инфицированные отходы, которые в общей массе
составляют небольшую часть, будут смешаны с другими медицинскими
отходами, то всю массу отходов необходимо будет обрабатывать как
инфицированные отходы. Сортировка отходов состоит из разделения
различных потоков отходов, основанного на типе обработки и практике
удаления. Отходы каждого класса должны собираться в отдельные емкости.
Сбор отходов класса А осуществляется в многоразовые емкости или
одноразовые пакеты. Одноразовые пакеты располагаются на специальных
тележках или внутри многоразовых баков. Заполненные многоразовые
емкости или одноразовые пакеты доставляются к местам установки
межкорпусных контейнеров и перегружаются в контейнеры,
предназначенные для сбора отходов данного класса. Пакеты для сбора
отходов класса А должны иметь белую окраску. Конструкция многоразовых
баков для сбора отходов класса А и установки одноразовых пакетов
предусматривает крышку, а также колеса и ручку для удобного
транспортирования.
Отходы класса Б и В подвергаются обязательной дезинфекции перед
сбором в одноразовую упаковку непосредственно на местах первичного
сбора отходов методом погружения в дезинфицирующий раствор,
подготовленный в специально выделенной для этой цели емкости. Однако
нужно помнить, что медицинские отходы, которые прошли химическую
дезинфекцию, все равно должны рассматриваться как опасные, пока не будет
проведено тщательное бактериологическое исследование, которое покажет,
что дезинфекция была полной.
42
Отходы классов Б и В после дезинфекции раздельно собираются в
одноразовую герметичную упаковку емкостью 15 кг. Пакеты класса Б имеют
желтую окраску, класса В - красную. Одноразовые емкости (пакеты, баки) с
отходами классов Б и В маркируются надписью «Опасные отходы. Класс Б» и
«Чрезвычайно опасные отходы. Класс В» соответственно, с нанесением кода
подразделения ЛПУ, названия учреждения, даты и фамилии ответственного за
сбор отходов лица.
В установленных местах загерметизированные одноразовые емкости
(баки, пакеты) помещаются в межкорпусные контейнеры, предназначенные
для сбора отходов класса Б и отдельно класса В.
Контейнеры для сбора отходов класса А, Б, Г располагаются на
открытой площадке или в изолированном помещении медицинского корпуса.
Контейнеры для сбора отходов класса В располагаются в изолированном
помещении медицинского корпуса. К изолированным помещениям для сбора
отходов предъявляются специальные требования, которые указаны в СанПиН
2.1.7.728-99. Хранение контейнеров с отходами класса В совместно с
контейнерами отходов классов А, Б, Г недопустимо.
Ртутьсодержащие отходы
(1-го класса опасности) собирают в
закрытые герметичные емкости. После заполнения емкости герметизируются
и хранятся во вспомогательных помещениях. Затем вывозятся на
обезвреживание специализированными предприятиями на договорных
условиях.
2.4 Система сбора ЖБО
Сбор и удаление жидких бытовых отходов следует осуществлять в
соответствии с требованиями [9, 10].
Для сбора жидких отходов в неканализованных домовладениях
устраиваются дворовые септики
(помойницы), которые должны иметь
водонепроницаемый выгреб и наземную часть с крышкой и решеткой для
43
отделения твердых фракций. Для удобства очистки решетки передняя стенка
помойницы должна быть съемной или открывающейся. При наличии
дворовых уборных выгреб может быть общим.
Дворовые уборные должны быть удалены от жилых зданий, детских
учреждений, школ, площадок для игр детей и отдыха населения на
расстояние не менее
20 и не более
100 м. На территории частных
домовладений расстояние от дворовых уборных до домовладений
определяется самими домовладельцами и может быть сокращено до 8 - 10
метров. В конфликтных ситуациях место размещения дворовых уборных
определяется представителями общественности, административных
комиссий. В условиях децентрализованного водоснабжения дворовые
уборные должны быть удалены от колодцев и каптажей родников на
расстояние не менее 50 м.
Дворовая уборная должна иметь надземную часть и выгреб. Надземные
помещения сооружают из плотно пригнанных материалов (досок, кирпичей,
блоков и т.д.). Выгреб должен быть водонепроницаемым, чтобы не загрязнять
почву и грунтовые воды просачивающейся жидкостью. Объем выгреба
рассчитывают исходя из численности населения, пользующегося уборной.
Надземная часть приемников жидких отходов (помойниц и уборных) должна
быть удобна для мойки и дезинфекции, непроницаемой для грызунов и
насекомых. К заборному люку следует обеспечить свободный подъезд
спецавтотранспорта. Глубина выгреба зависит от уровня грунтовых вод, но не
должна быть более 3 м.
Помещения дворовых уборных должны содержаться в чистоте. Уборку
их следует производить ежедневно. Не реже одного раза в неделю помещение
необходимо промывать горячей водой с дезинфицирующими средствами.
Неканализованные уборные и выгребные ямы дезинфицируют растворами
состава: хлорная известь (10 %), гипохлорид натрия (3 - 5 %), лизол (5 %),
нафтализол
(10
%), креолин
(5
%), метасиликат натрия
(10
%). Время
контакта не менее 2 мин. Запрещается применять сухую хлорную известь,
44
исключение составляют пищевые объекты и медицинские лечебно-
профилактические учреждения.
Вывоз жидких отходов из неканализованных домовладений необходимо
производить по мере накопления, но не реже одного раза в полгода. Уровень
наполнения выгреба не должен превышать 0,35 м от поверхности земли.
На территории г. Усть-Кут вывоз ЖБО предлагается осуществлять с
помощью машины КО-529-08.
Машина КО-529-08 предназначена для вакуумной очистки выгребных
ям и транспортировки фекальных жидкостей к месту утилизации. Заполнение
цистерны осуществляется под действием вакуума, создаваемого вакуумным
насосом, опорожнение цистерны самотёком или давлением воздуха от
вакуумного насоса.
Рис. 11 - Вакуумная машина КО-529-08
45
Таблица 19
Исходные данные для расчета спецтранспорта по вывозу ЖБО
Единица
Параметры
КО-529-08
измерения
Емкость цистерны
м3
9,0
Продолжительность рабочего дня, cмены
час
8
Время на подготовительно-заключительные
час
0,45
операции
Продолжительность нулевых пробегов
час
0,5
Продолжительность погрузки
час
0,3
Коэффициент использования машин
0,9
Средняя транспортная скорость
км/ч
24
Время разгрузки ЖБО
час
0,17
2.4.1 Расчет потребного количества спецтехники для осуществления
вывоза ЖБО на объекты обезвреживания на данный период времени и
на перспективу
Вывоз ЖБО с территории г. Усть-Кут планируется осуществлять на
насосные станции канализации. Средняя производительность вакуумной
машины КО-529-08 с учетом длины маршрута и количества ЖБО, составляет
99 м3/смену.
46
Таблица 20
Параметры вывоза ЖБО вакуумной машиной КО-529-08
Длина
Среднее
Количество
Количество
Производит
маршрута
расстояние
ЖБО в год,
рейсов
в
ельность,
сбора ЖБО,
смену
м3/смену
вывоза, км
тыс. м3
км
77
4
72,45
11
99
Расчет количества вакуумных машин для вывоза ЖБО производился по
тем же формулам, что и расчет транспорта для вывоза ТБО. В расчете
принято, что вывоз ЖБО осуществляется по мере заполнения выгребов,
равномерно в течение года.
Таблица 21
Количество потребного спецавтотранспорта для вывоза ЖБО
Количество на I
Количество на
Название
очередь
расчетный срок
Вакуумная машина КО-
3
3
529-08
2.5 Обезвреживание ЖБО
Весь объем ЖБО образующийся на территории г. Усть-Кут должен
поступать на очистные сооружения. Из канализированного жилого фонда
ЖБО поступают на очистные сооружения по централизованным системам
канализации. Из неканализированного жилого фонда отходы перевозятся для
обезвреживания на очистные сооружения пневмотранспортом.
содержание .. 1 2 3 4 ..
