171

Поверхность  крышек  аккумуляторов  и  перемычек  должна  периодически

очищаться от пыли и влаги.

12.3.

По  окончании  хранения  необходимо  проверить  состояние  батареи  и

при наличии трещин на поверхности мастики удалить их путем разогрева мастики
слабым пламенем.











172

13. Транспортирование



13.1.

Секции  батарей  при  транспортировании  устанавливаются  на

поддоны.  Транспортирование  сухих  батарей  на  поддонах  допускается  любым
видом наземного транспорта без ограничения скорости.

Расположение поддонов с секциями батарей в вагонах или трюмах должно

обеспечивать сохранность при транспортировании и защиту от загрязнения.

13.2.

Условия

транспортирования

батарей

в

части

воздействия

климатических  факторов  внешней  среды  должны  соответствовать  группе  Ж2  по
ГОСТ15150, при этом температура не должна быть ниже минус 30°С.













173

ПРИЛОЖЕНИЕ А

ВЕДОМОСТЬ

Цветных металлов, содержащихся в батареях 32ТН-450 ТМ и 48ТН-450

ТМ

Изделие

Наименован

ие металла

и сплава

Количество

цветных

металлов,

содержащихся в

изделиях. кг

Количество

цветных

металлов,

подлежащих

сдаче в вше

лома. %

Возраст

демонтируемых

деталей и узлов

при списании

изделия

Классификация по группам (ГОСТ

1639)

32ТН-450ТМ
48ТН-450ТМ

Медь МЗ

с полудой и

пайкой

2

2

Не

устанавливаетс

я

4,16
6,24

97

32ТН-450ТМ
48ТН-450ТМ

Свинец

аккумулятор
ных батарей

Класс АЛ,

гр. 1, сорт 1

Класс АЛ.

гр. 1, сорт 2

604,2
906.2

70

32ТН-450ТМ
48ТН-450ТМ

Латунь Л63

7.936

11,904

97











174

ПРИЛОЖЕНИЕ Б

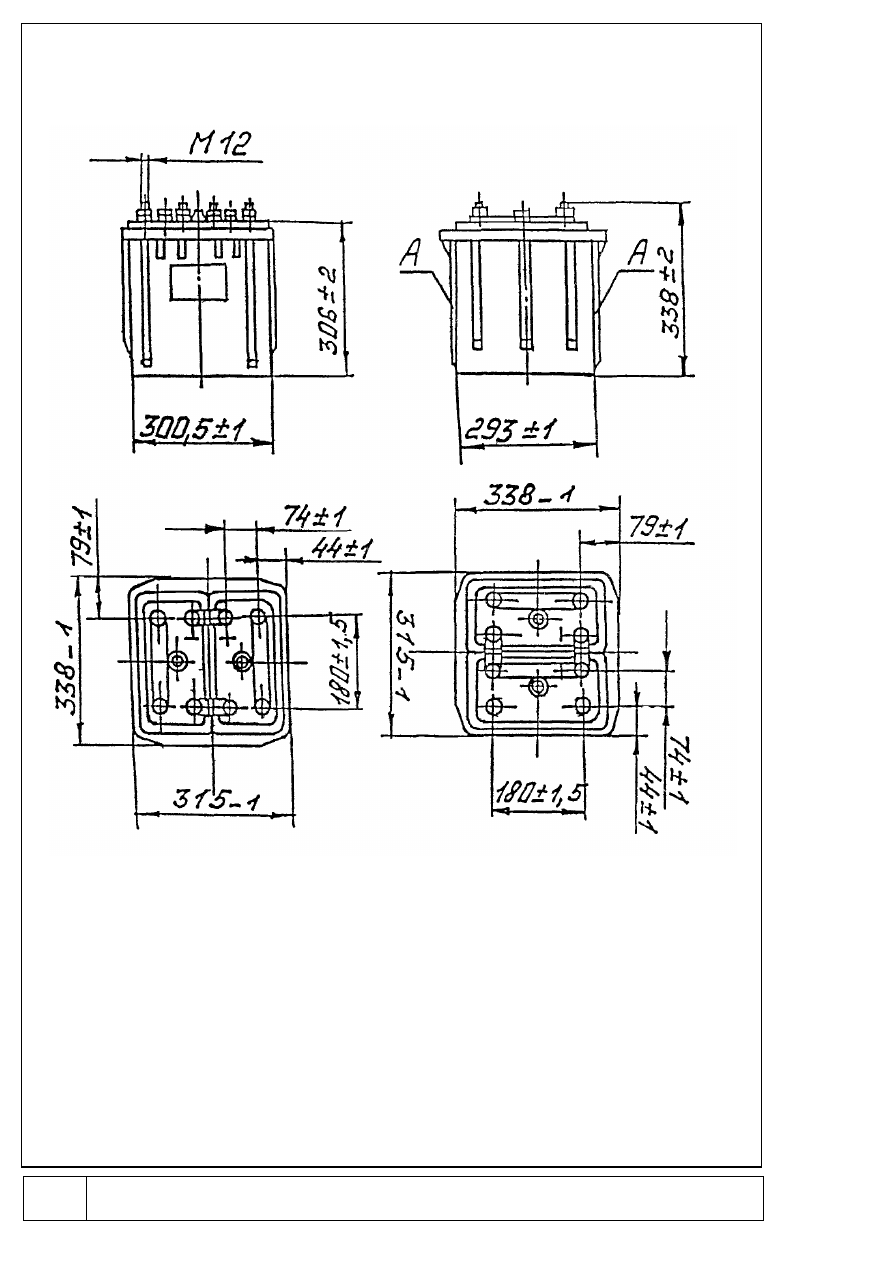

Габаритные, присоединительные размеры и масса секций





Вид А

Вид Б




Вид А - секция для монтажа батареи 32ТН-450ТМ
Вид Б - секция для монтажа батареи 48ТН-450ТМ



Масса секции: с электролитом не более 70 кг

без электролита не более 50 кг



При монтаже секций в батарею, по плоскости А между секциями

устанавливать деревянные прокладки длиной 300+1 мм, шириной 45—2 мм,
высотой 70-100 мм.







175

ПРИЛОЖЕНИЕ В

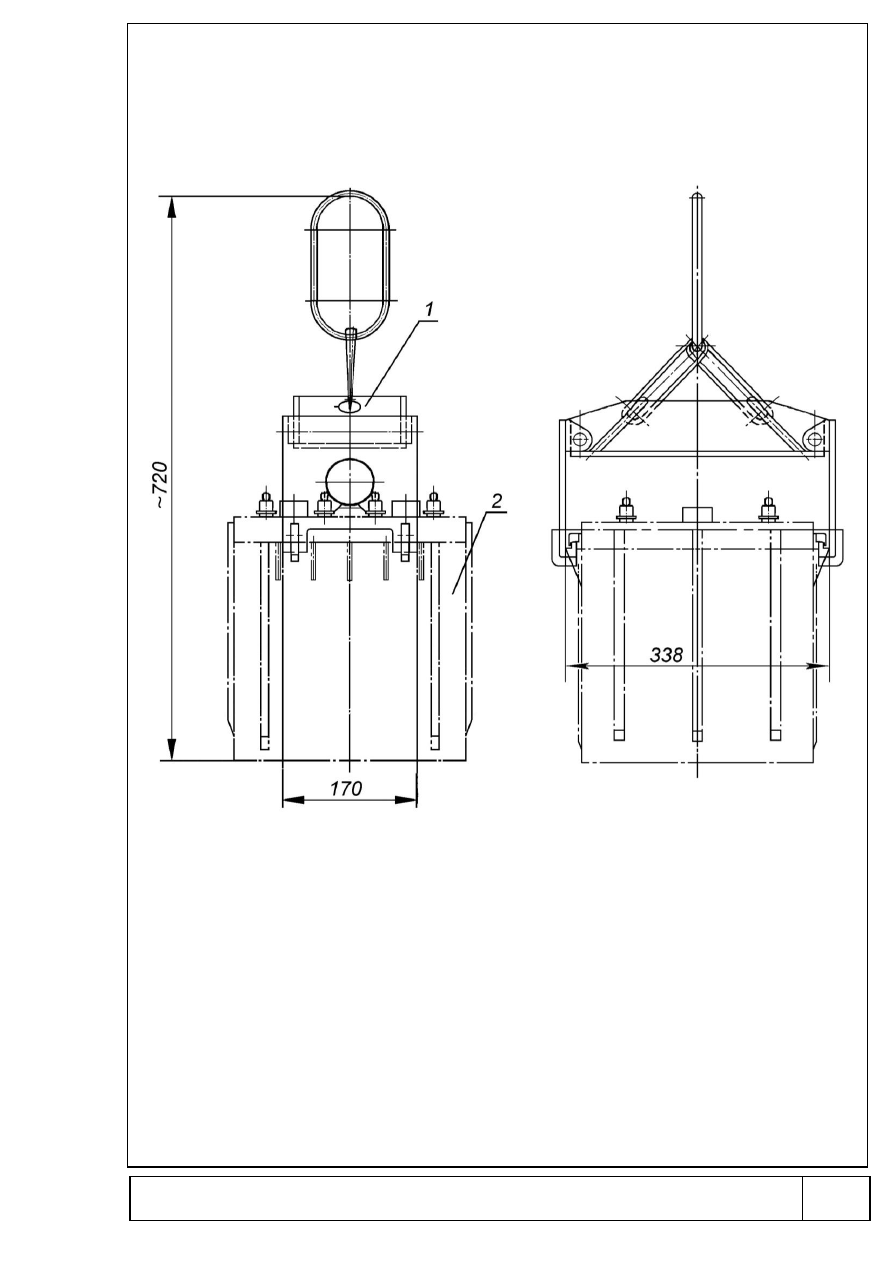

Приспособление для подъема



и монтажа секции аккумуляторов 2ТН-450 ТМ








1 -

Приспособление для подъема

2 -

Секция аккумуляторов 2ТН-450 ТМ












176

ПРИЛОЖЕНИЕ Г

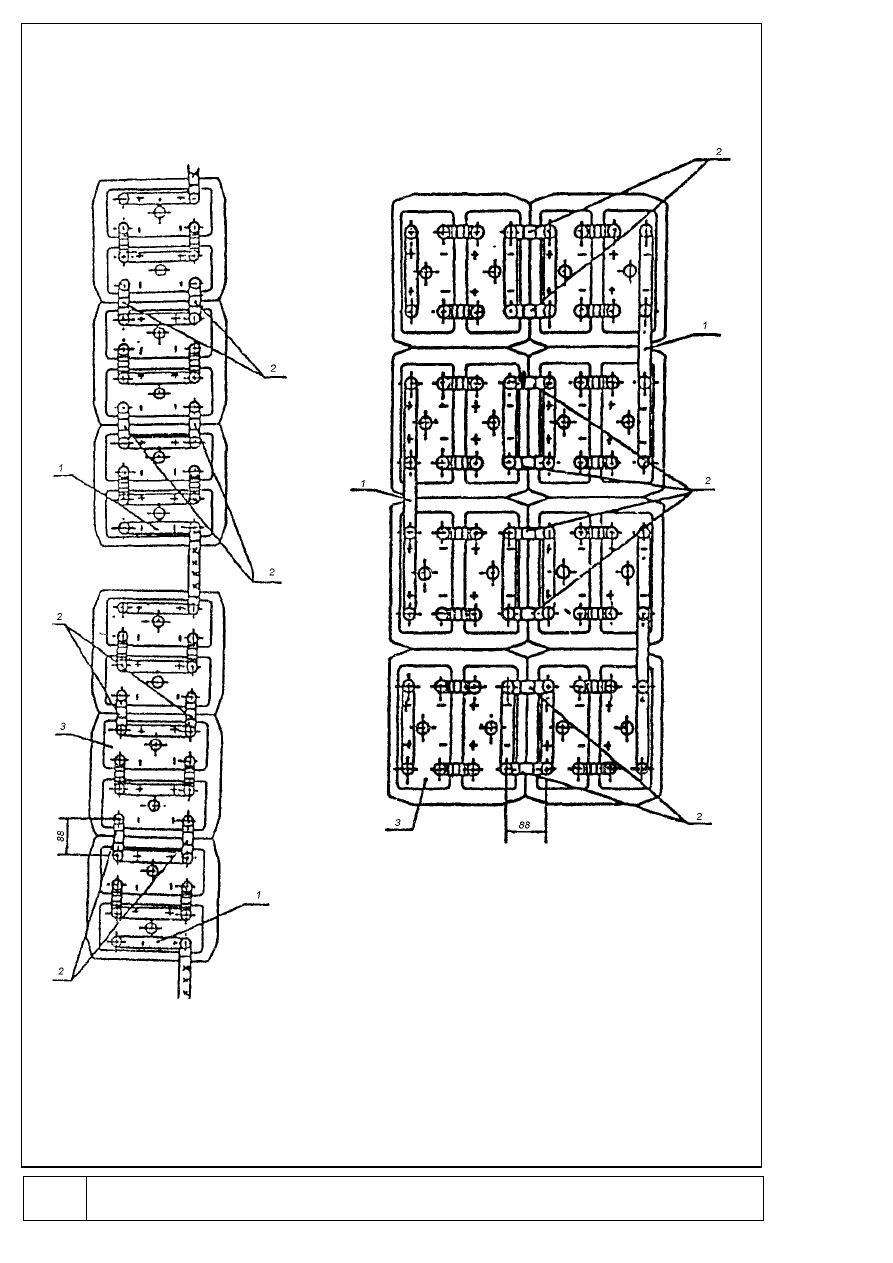

Схема монтажа секции 2ТН-450ТМ

для батареи 48ТН-450ТМ

(справочное приложение)

Схема монтажа секции 2ТН-450ТМ

для батареи 32ТН-450ТМ

(справочное приложение)





1

 -

перемычка черт. ЖТНХ. 741544.021

2

 -

перемычка черт. ЖТНХ. 741544.024

3

 -

секция 2ТН-450ТМ



1

 -

перемычка черт. ЖТНХ. 741544.023

2

 -

перемычка черт. ЖТНХ. 741544.024

3

 -

секция 2ТН-450ТМ







177









178

Раздел VI

Панели с предохранителями типа ПП






Содержащиеся в разделе сведения и требования рассчитаны на персонал,

прошедший  специальную  теоретическую  и  практическую  подготовку  по
эксплуатации тягового электрического оборудования тепловозов.

При

эксплуатации

панели

с

предохранителем

дополнительно

руководствоваться:

-

этикеткой панели с предохранителем;

-

правилами  по  технике  безопасности  и  производственной санитарии при

эксплуатации электровозов, тепловозов и моторвагонного подвижного состава;

-

правилами  по  технике  безопасности  и  производственной санитарии при

ремонте тепловозов и дизель - поездов в депо.









179

1

Описание и работа



1.1

Назначение панели с предохранителем.

1.1.1

Панель  с  предохранителем  является  комплектующим  изделием

тепловоза  и  предназначена  для  защиты  силовых  цепей  и  цепей  управления
тепловоза от перегрузок и коротких замыканий.

1.1.2

Панель с предохранителем выполнена в климатических исполнениях:

У и УХЛ категория размещения 2 и Т категория размещения 3 по ГОСТ 15150-69 и
для  условий  эксплуатации  М  25  по  ГОСТ  17516.1-90  (в  части  воздействия
механических факторов внешней среды).


1.2

Технические характеристики

1.2.1

Таблица 1 Основные параметры панели с предохранителем:

Типоисполнен

ие панели с

предохраните

лем

Предохранитель

Плавкая вставка

Тип

Количест

во на

панели,

шт.

Номинал

ьное

напряжен

ие, В

Номинал

ьный ток,

А

Количест

во на

панели,

шт.

Номинал

ьный ток,

А

ПП-3021У2
ПП-3021Т3

ПР-2

ТУ16-522091-72



2



220



100

1
1

100

80

ПП-3022У2
ПП-3022Т3

"

2

220

100

2

80

ПП-4010УХЛ2
ПП-4010Т3

"

1

220

200

1

125

ПП-4011УХЛ2
ПП-4011Т3

"

1

220

200

1

160

ПП-4012У2
ПП-4012Т3



"



1



220



200



1



100

ПП-4013У2
ПП-4013Т3



"



1



220



200



1



200

ПП-4021У2
ПП4021Т3



"



2



220



200

1
1

125
160

ПП-4035У2
ПП-4035Т3

ПР-2

ТУ16-522091-72

3

220

200

2
1

125
160

ПП-4042У2
ПП-4042Т3

"

4

220

200

3
1

125
160

ПП-5011У2

ПП57-34372-У3

ТУ16-522.107-74



1



380



250



1

160
250

ПП-5011УХЛ2  ПП57-34372-ХЛ3

ТУ16-522.107-74



1



380



250



1

160

-

ПП-5011Т3

ПП57-34372-Т3

ТУ16-522.107-74

1

380



250



1

160
250

1.2.2 Режим работы – продолжительный.

1.3

Устройство и работа.

1.3.1

Панель  с  предохранителем  (кроме  ПП-5011)  (рисунок  1)  состоит  из

панели изоляционной 1 с закреплёнными на ней двумя контактными стойками 2 и
контактными  соединениями  для  подсоединения  к  защищаемым  цепям.  Между
контактными стойками 2 установлен предохранитель 4.

Предохранитель 4 состоит из патрона и плавкой вставки 3 рассчитанной на

определенный ток и напряжение.









180

Патрон  предохранителя  состоит  из  корпуса  с  резьбовой  частью  на

армированных  концах  фибровой  трубки,  двух  колпачков,  двух  контактных  ножей,
двух подкладных шайб.

Принцип работы панели с предохранителем (кроме ПП-5011) заключается в

том,  что  при  повышении  тока  в  защищаемой  цепи  сверх  допустимого  значения
сменная часть - плавкая вставка предохранителя перегорает (плавится) разрывая
цепь, и отключает потребителя от источника питания.

1.3.2

Панель  с  предохранителем  ПП-5011  (рисунок  2)  состоит  из

предохранителя 5, который крепится при помощи двух угольников 6 и двух планок
1  к  панели  изоляционной  2  болтами  3.  Болты  3  и  гайки  4,  установленные  на
угольниках 6 служат для подсоединения к защищаемым цепям.

Принцип  работы  панели  с  предохранителем  ПП-5011  заключается  в  том,

что  при  повышении  тока  в  защищаемой  цепи  сверх  допустимого  значения
сменная  часть  -  предохранитель,  перегорает  (плавится)  его  плавкая  вставка,
разрывая цепь, отключает потребителя от источника питания.

1.4

Маркировка

1.4.1

На  панели  с  предохранителем  крепится  табличка  с  указанием  типа,

заводского номера и даты выпуска.

1.4.2

На  изоляционном  корпусе  предохранителя  ПР-2  указан  ток  плавкой

вставки.

1.5

Упаковка

1.5.1

Упаковка  панелей  должна  обеспечивать  защиту  от  внешних

факторов, возникающих при транспортировании и хранении.

1.5.2

Упаковка панелей должна соответствовать требованиям

ГОСТ  23216-78.  Панели  должны  упаковываться  в  ящик,  изготовленный  по

чертежам упаковки изготовителя.

1.5.3

Для  предприятий  -изготовителей  тепловозов  панели  должны

поставляться и упаковываться совместно с комплексом электрических аппаратов
тепловоза.

Упаковка соответствует типу -

0

ВУ

2

ТЭ







по ГОСТ 23216-78.

Допускается отгрузка изделий без упаковки в открытых вагонах и крытом

автомобильном транспорте с надёжным закреплением от перемещения под
воздействием инерционных сил при перевозках.

1.5.4

При поставках панелей в качестве запасных отгрузка должна

производиться в ящике, изготовленном по чертежу упаковки изготовителя.

Сочетание транспортной и внутренней упаковки -

0

ВУ

4

ТЭ







или

0

ВУ

4

ТФ







— для панелей поставляемых на экспорт в страны с

умеренным, холодным климатом);

I

IIIA

ВУ

14

ТЭ









— (для панелей, поставляемых на экспорт в страны с

тропическим климатом) по ГОСТ 23216-78.









181

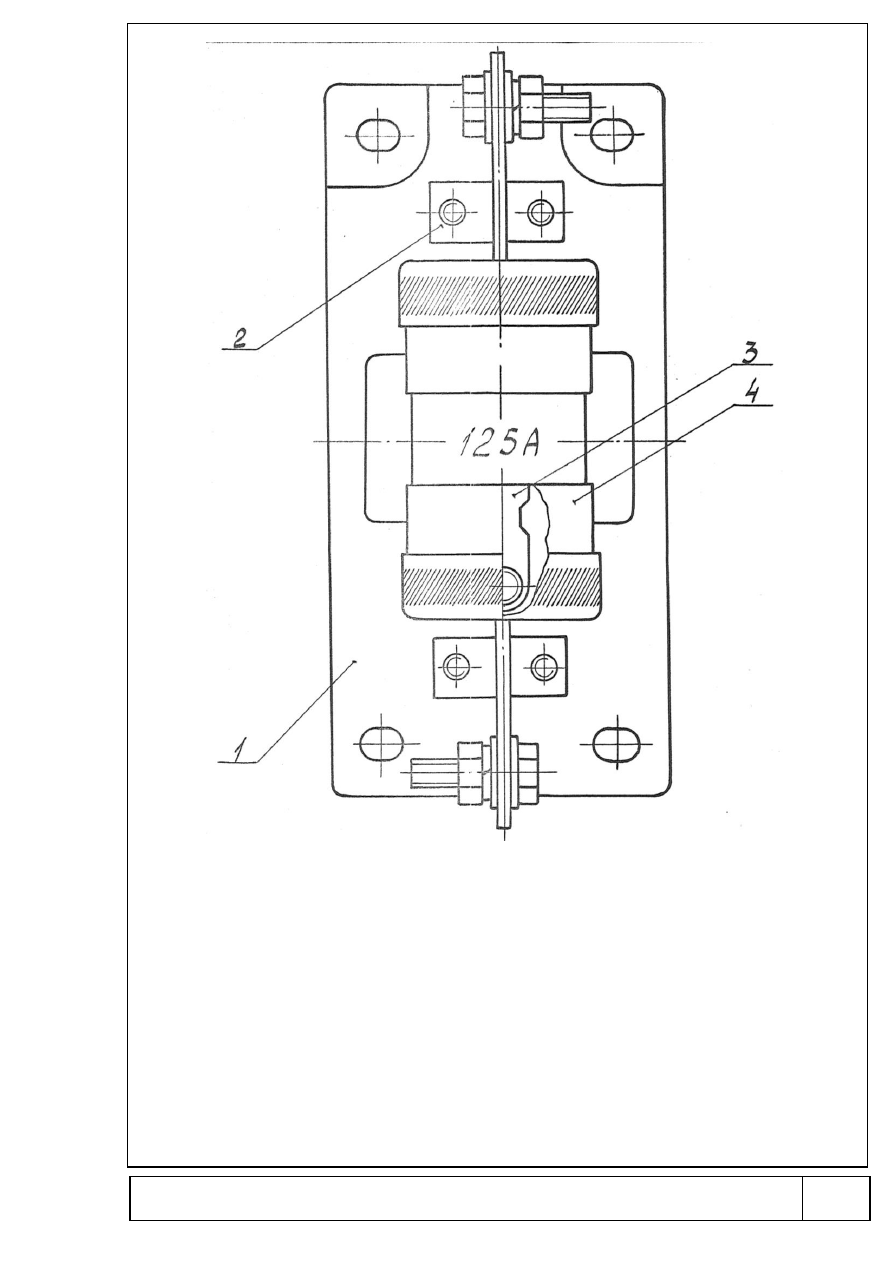

1-

панель изоляционная;

2-

стойка контактная;

3-

плавкая ставка;

4-

предохранитель;






Рисунок 1 – Панель с предохранителем (кроме ПП-5011).









182







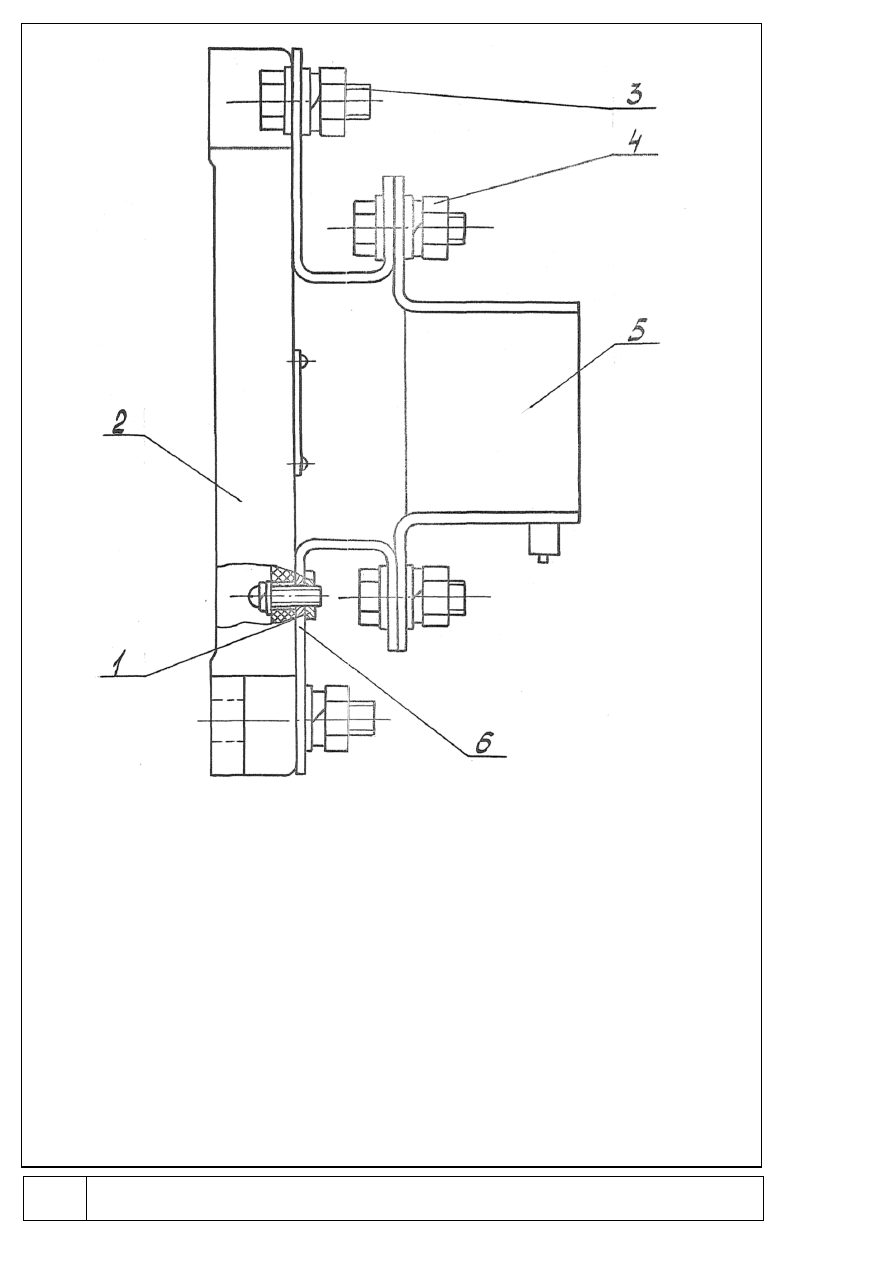

1-

планка;

2-

панель изоляционная;

3-

болт;

4-

гайка;

5-

предохранитель;

6-

угольник






Рисунок 1 – Панель с предохранителем ПП-5011.









183

2

Использование по назначению

2.1

Подготовка панели с предохранителем к использованию.

2.1.1

При выполнении всех работ по техническому обслуживанию, монтажу

и ремонту панели с предохранителем соблюдать рекомендации, изложенные в
действующих на железнодорожном транспорте правилах по технике безопасности
и производственной санитарии при эксплуатации и ремонте подвижного состава.

Монтаж    и  демонтаж  панели  с  предохранителем,  её  техническое

обслуживание и ремонт на тепловозе производить только при снятом напряжении
главной цепи и цепи управления.

2.1.2

Проверка технического состояния.

Таблица  2  Перечень  основных  проверок  технического  состояния  панели  с

предохранителем:

Что проверяется и при помощи какого

инструмента, приборов и оборудования.

Методика проверки

Технические требования

Внешнее состояние панели с
предохранителем – осмотром.

Отсутствие повреждений,
загрязнений, посторонних
предметов.

Контактные соединения – осмотром,
простукиванием, подтяжкой

Отсутствие ослабления крепления

Состояние изоляции – осмотром и
магаомметром на напряжение 500 В
Сопротивление изоляции измерить между
электрически соединёнными между собой
выводами предохранителя и металлическим
основанием, на котором установлена панель.

Отсутствие трещин, механических
повреждений и загрязнений
Сопротивление изоляции должно
быть не менее 100 МОм в
нормальных климатических
условиях

2.1.3

Возможные неисправности и методы их устранения.

Таблица

3

Перечень

возможных

неисправностей

панели

с

предохранителем, их причины и методы устранения:

Наименование

неисправности,

внешнее

проявление и

дополнительные

признаки

Вероятная причина

Метод устранения

Обрыв
электрической цепи

Несоответствие плавкой
вставки току в защищаемой
цепи

Установить плавкую вставку,
соответствующую токовой
нагрузке

Обгар контактных
ножей или
контактных стоек

Смена предохранителя под
током

Очистить контактные
поверхности. При наличии
раковин, прогаров и других
повреждений контактные ножи
или стойки заменить

Установка плавкой вставки,
рассчитанной на ток и
напряжение, более высокие,
чем указанные на патроне
предохранителя (кроме ПП-
5011)

Заменить контактные ножи и
стойки и установить требуемую
плавкую вставку.

Ослабление
контактного
нажатия

Снижение пружинящих свойств
контактов из-за чрезмерного
перегрева или тряски

Заменить кольцо пружинное
или контактные стойки (кроме
ПП-5011). Подтянуть крепеж

2.2

Использование панели с предохранителем.









184

2.2.1

Перед  вводом  в  эксплуатацию  вновь  прибывшего  в  депо  тепловоза

для  панели  с  предохранителем  выполнить  работы  в  объеме  технического
обслуживания ТО-3 в соответствии с таблицей 4.

3

Техническое обслуживание

3.1

Виды технического обслуживания и текущего ремонта

Система  технического  обслуживания  и  текущих  ремонтов  панели  с

предохранителем включает в себя следующие виды:

техническое обслуживание ТО-1, ТО-2 и ТО-3;
текущие ремонты ТР-1,ТР-2 и  ТР-3 .
3.2

Периодичность технического обслуживания

3.2.1

Техническое  обслуживание  и  текущие  ремонты  панели  с

предохранителем совмещать с аналогичными видами технического обслуживания
и текущего ремонта тепловоза.

3.3

Демонтаж и монтаж

3.3.1

В  случае  отправки  панели  с  предохранителем  на  текущий  ремонт

ТР-3 (или обнаружения неисправностей и повреждений, для  устранения которых
требуется разборка панели с предохранителем) выполнить следующие работы:

а)    отсоединить  панель  с  предохранителем  от  электрической  схемы

тепловоза;

б)    отвинтить  гайки  крепления  панели  с  предохранителем  на  тепловозе  и

снять панель с предохранителем с тепловоза.

в)  продуть чистым сжатым воздухом и очистить от загрязнений составные

части  панели  с  предохранителем  чистой  сухой  салфеткой  (при  невозможности
удаления  загрязнений  сухой  салфеткой,  протереть  салфеткой  смоченной  в
бензине и отжатой) до полного удаления загрязнений.

3.3.2

Перед монтажом панели с предохранителем выполнить следующие

работы:

а)  обтереть поверхность панели с предохранителем сухой салфеткой;
б)  обдуть сжатым воздухом;
в)  проверить осмотром отсутствие повреждений составных частей панели с

предохранителем.

3.3.3

Установить  и  присоединить  панель  с  предохранителем  к

электрической  схеме  в  соответствии  с  принципиальной  электрической  схемой
тепловоза.

3.3.4

Каждый  случай  монтажа  и  демонтажа  панели  с  предохранителем

регистрировать в учетной документации депо с указанием причины, даты, номера
тепловоза,  пробега  с  начала  эксплуатации  на  момент  проведения  работ  и
фамилии  лиц,  производящих  монтаж,  демонтаж  и  приемку  панели  с
предохранителем.

3.4

Порядок технического обслуживания панели с предохранителем

3.4.1

Таблица 4 Перечень работ при техническом обслуживании:

Наименование работ

Виды ТО

Приме-

чание

ТО

-1



ТО

-2



ТО

-3



ТР

-1



ТР

-2



ТР

-3



Проверить осмотром внешнее состояние
панели с предохранителем.

+

+

+

+

+

-

Отметить обнаруженные неисправности в
журнале технического состояния тепловоза

+

-

-

-

-

-

Обдуть панель с предохранителем сжатым
воздухом

-

-

+

+

+

-

Очистить от загрязнений доступные
поверхности панели с предохранителем

-

-

+

+

+

-







185

Наименование работ

Виды ТО

Приме-

чание

ТО

-1



ТО

-2



ТО

-3



ТР

-1



ТР

-2



ТР

-3



жесткой волосяной щеткой или чистой сухой
салфеткой (при невозможности удаления
загрязнений, протереть салфеткой,
смоченной в бензине и отжатой)

Измерить сопротивление изоляции панели с
предохранителем путем измерения
сопротивления изоляции соответствующих
цепей тепловоза согласно руководству по
эксплуатации тепловоза

-

-

-

+

+

-

Проверить осмотром состояние контактных
соединений панели с предохранителем. В
случае ослабления контактных соединений
панели с предохранителем, подтянуть
элементы крепления

-

-

-

+

+

-

Подтянуть гайки крепления панели с
предохранителем на тепловозе

-

-

-

+

+

-

Снять панель с предохранителем с
тепловоза, и, при необходимости, заменить
неисправные составные части
Собрать панель с предохранителем

-

-

-

-

-

+

в
соответс
твии с
пунктом
3.4.2

Записать в учётной документации депо
сведения о выполненных работах по
устранению обнаруженных неисправностей и
проведенных замерах

-

+

+

+

+

+



3.4.2

Разборка и сборка

3.4.2.1

Разборку  снятой  с  тепловоза  панели  с  предохранителем  кроме

ПП-5011 (рисунок 1) производить в следующей последовательности:

а)  очистить панель с предохранителем от пыли и грязи;
б)  снять предохранитель 4;
в)  отвернуть колпачок предохранителя;
г)  снять подкладную шайбу, имеющую паз для ножа;
д)  вынуть контактные ножи с закреплённой на них плавкой вставкой 3;
е)  отвернуть  винты  крепления  плавкой  вставки  и  снять  ее  с  контактных

ножей.

3.4.2.2  Разборку панели с предохранителем ПП-5011 (рисунок 2)

производить в следующей последовательности:

а)  очистить панель с предохранителем от пыли и грязи;
б)  отвернуть гайки 4, крепящие предохранитель 5 на угольниках 6 и снять

предохранитель.

3.4.2.3

Сборку панели с предохранителем производить в порядке,

обратном разборке.

3.4.2.4

Измерить мегаомметром на напряжение 500 В сопротивление

изоляции панели с предохранителем в соответствии с таблицей 2.1 настоящего
раздела, которое должно быть не мене 100 МОм в нормальных климатических
условиях.

3.4.2.5

Проверить электрическую прочность изоляции испытательным

напряжением частотой 50 Гц в течение 1 минуты:









186

а)  панели с предохранителем (кроме ПП-5011) - 1200 В в климатических

исполнениях У и УХЛ; 1400 В в климатическом исполнении Т между:

-

стойками  предохранителя при снятом патроне;

-

держателями плавких вставок предохранителя и металлическим

основанием, на котором укреплена панель;

б)  панели с предохранителем ПП-5011 - 1600 В в климатических

исполнениях У и УХЛ; 1800 В в климатическом исполнении Т между:

-

угольниками при снятом предохранителе;

 -

угольниками и металлическим основанием, на котором укреплена панель;

При этом мощность испытательного трансформатора должна быть такой,

при которой действующее значение установившегося тока короткого замыкания на
стороне испытательного напряжения должно быть не менее 0,5 А.

Панель с предохранителем считается выдержавшей испытание, если не

произошло пробоя изоляции, перекрытия по поверхности или резкого снижения
показаний вольтметра испытательной установки.

3.5

Консервация и расконсервация

3.5.1

Панель  с  предохранителем  в  процессе  хранения  в  условиях  депо

не консервируются.

3.6

Правила хранения

3.6.1

Панель  с  предохранителем  хранить  в  закрытом  помещении  с

естественной  вентиляцией,  без  искусственно  регулируемых  климатических
условий, где колебания температуры и влажности воздуха существенно меньше,
чем  на  открытом  воздухе  с  условиями  хранения  –  2(С)  по  ГОСТ  15150-69.  При
хранении предусмотреть защиту от попадания на её наружную поверхность влаги,
песка, пыли, нефтепродуктов и других загрязнений (посторонних предметов).

3.7

Транспортирование

3.7.1

Панель  с  предохранителем  транспортировать  любым  видом

транспорта  в  закрытой  упаковке  с надёжным  закреплением  внутри  транспортной
тары  от  перемещения  под  воздействием  инерционных  сил  при  погрузочно-
разгрузочных работах.

3.7.2

При  выполнении  погрузочно-разгрузочных  работ  строго  соблюдать

указания предупредительной маркировки.
