Стандартные

строенные

колеса

барабанного типа

Для конфигурации строенных колес, установка

a .

внутреннего колеса допускается только ободом

внутрь (узкая ширина колеи)
Подложить  деревянный  брусок  толщиной  51-

b .

76 мм под колесо, которое нужно строить .

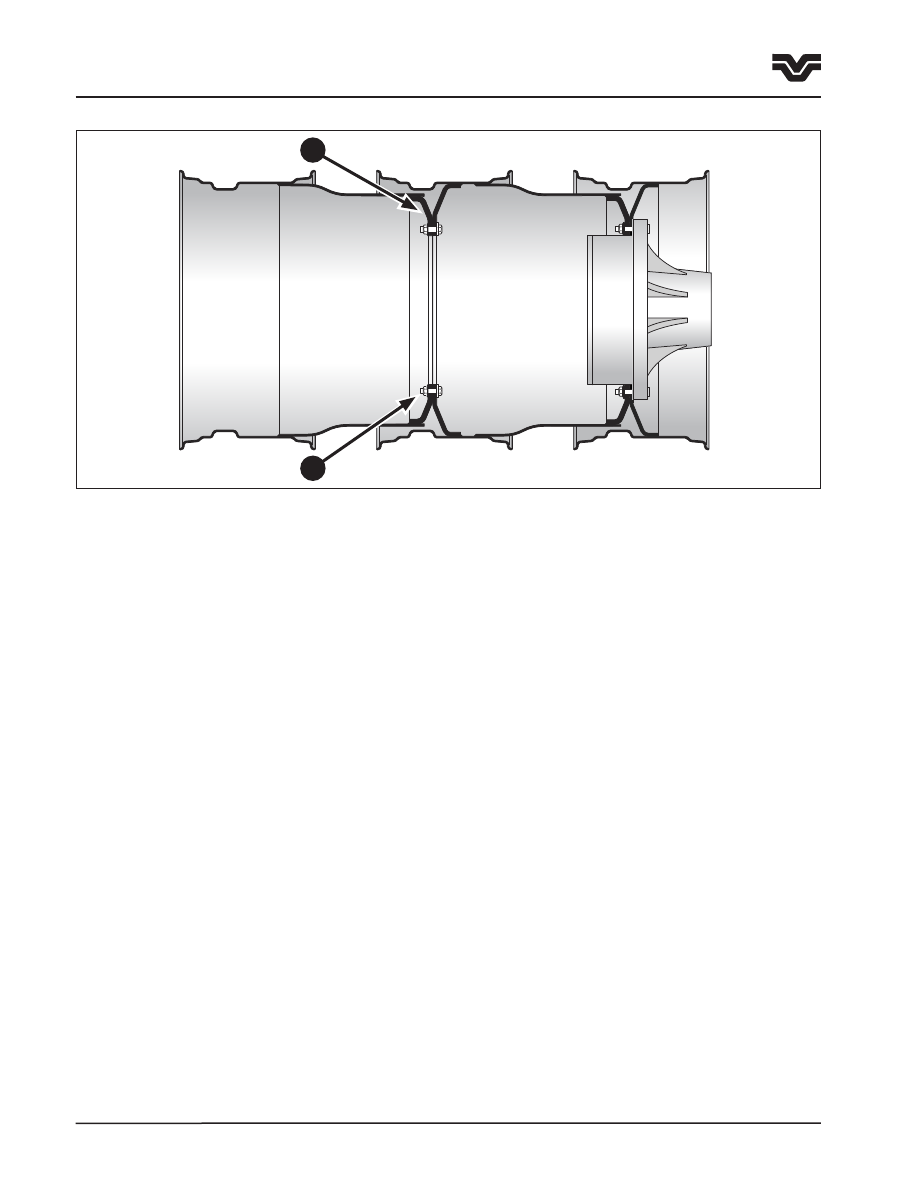

20  гаек  (1)  удерживают  внутреннее  колесо  на

c .

ступице . Снять 18 из 20 гаек с колеса, оставив

2 гайки (2), удаленных на 180°, как показано на

рисунке .  Они  удерживают  обод  на  ступице  и

проходят в пазы (3) на ободе среднего колеса .

Следует внимательно выбирать две оставшиеся

гайки так, чтобы были доступны ниппели (4) шин

обоих  колес,  для  облегчения  последующего

поддержания давления в шинах .
При  помощи  соответствующего  подъемника

d .

поднять обод среднего колеса и направить его

на шпильки . Убедиться, что два паза (3) на ободе

среднего  колеса  совпадают  с  двумя  гайками,

оставленными на ободе внутреннего колеса .

ОПАСНОСТЬ:  СДВОЕННЫЕ  И  СТРОЕННЫЕ

КОЛЕСА  БАРАБАННОГО  ТИПА  ЧРЕЗВЫЧАЙНО

ТЯЖЕЛЫЕ. ОНИ ЛЕГКО ОПРОКИДЫВАЮТСЯ В

СТОРОНУ  БАРАБАНА  КОЛЕСА.  ИСПОЛЬЗУЙТЕ

СООТВЕТСТВУЮЩИЙ

ПОДЪЕМНИК

И

СТРАХОВОЧНЫЕ  ЦЕПИ  ПРИ  ОБРАЩЕНИИ  С

КОЛЕСАМИ БАРАБАННОГО ТИПА.
ПРИМЕЧАНИЕ:  Запрещается  менять  местами

среднее  колесо  и  наружное  колесо.  Среднее

колесо имеет вваренную во внутренний диаметр

тарелку  (5)  для  крепления  диска  наружного

колеса.
ПРИМЕЧАНИЕ:  Устанавливать  колеса  таким

образом,  чтобы  протекторы  внутреннего  и

среднего  колеса  были  направлены  в  одном  и

том же направлении.
ПРИМЕЧАНИЕ:  Устанавливать  среднее  колесо

таким образом, чтобы ниппель шины находился

на одной линии с ниппелями шин внутреннего и

наружного колес.

Установить на место 18 гаек (1), снятых ранее

e .

(см . шаг “с”) .
Затянуть колесные гайки с усилием 710 Нм .

f .

При  помощи  соответствующего  подъемника

g .

поднять  наружное  колесо  и  направить  его

в  среднее  колесо .  Совместить  отверстия  в

тарелке  среднего  колеса  с  отверстиями  в

наружном колесном диске .

Раздел 3 - Принцип работы

Установка колес – Тройные

F4-65

11

2

3

2

3

4

3-96

435/485/535

ПРИМЕЧАНИЕ:  Устанавливать  колеса  таким

образом,  чтобы  протекторы  среднего  и

наружного  колеса  были  направлены  в  одном  и

том же направлении.

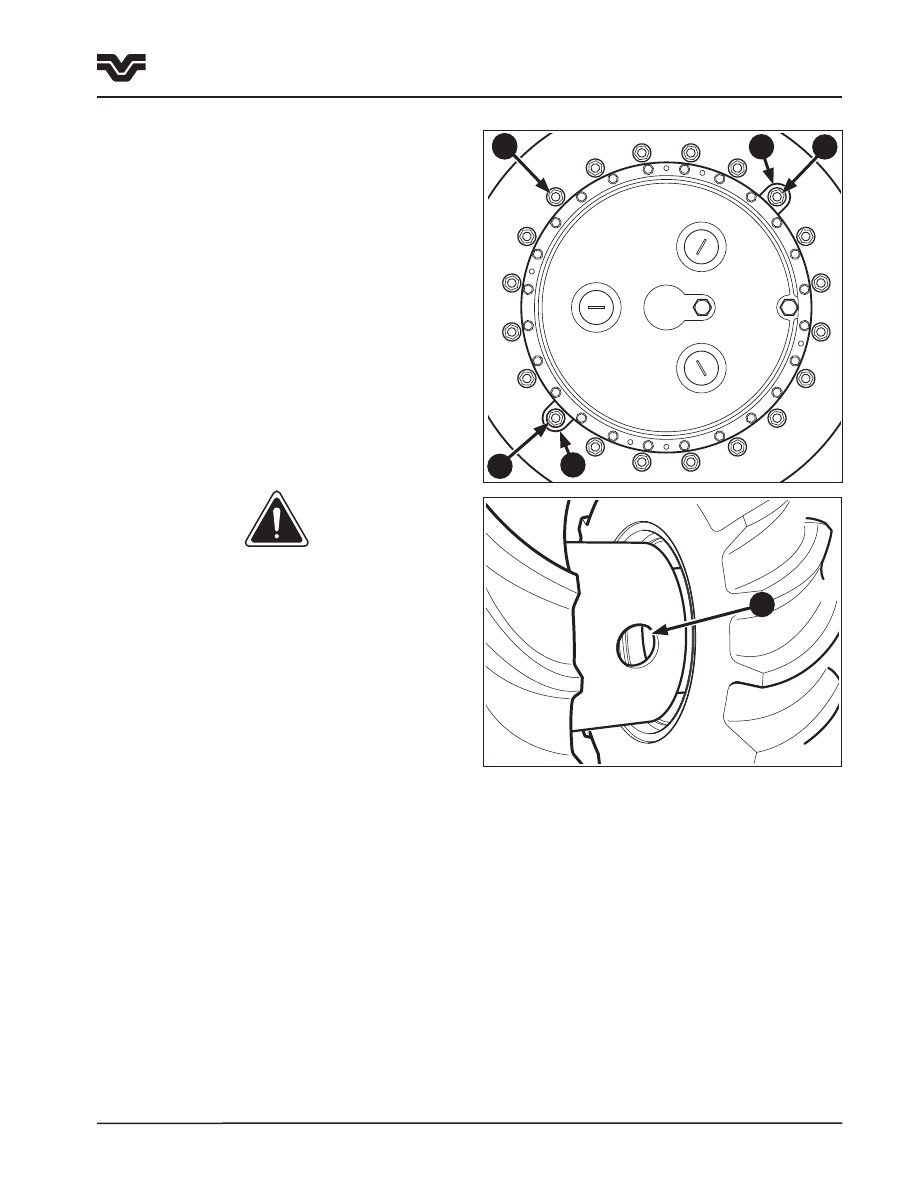

Установить  двадцать  крепежных  винтов  (6),

h .

шайб и гаек через ободы колес . Затянуть гайки

с усилием 710 Нм .

ПРИМЕЧАНИЕ:  В  дисках  среднего  и  наружного

колеса имеются большие проемы для облегчения

установки крепежа диска.

Повторить  эти  действия  для  остальных  трех

i .

комплектов строенных колес .
Проехать  на  тракторе,  повернуть  в  разные

j .

стороны  с  максимальными  углами  поворота .

Остановить  трактор  и  повторно  проверить

моменты затяжки колесных гаек внутреннего и

наружного колеса, как описано в пунктах “e” и

“g” .

ПРИМЕЧАНИЕ: Произведите повторную затяжку

крепления колес с определенным усилием после

первого часа и после каждых трех часов работы

в  течение  первого  дня  эксплуатации  трактора.

Проверяйте затяжку ежедневно, пока крепления

колес  не  будут  удерживать  требуемое  усилие

затяжки.

F3-129

Раздел 3 - Принцип работы

Установка колес – Тройные

5

6

Конфигурация строенных колес

435/485/535

3-97

Раздел 3 - Принцип работы

Таблица Выбора шин

Факторы,  определяющие  наилучшую

работу шин



Хорошая работа

Соответствующее нагрузке давление воздуха

•

Соответствующее боковое отклонение

•

8%-15% проскальзывания колеса

•

Соответствующий ожидаемой нагрузке размер

•

шин
Наполнение  жидким  балластом  менее  чем  на

•

50%
Поддержание  одинакового  давления  в  шинах

•

всех колес на данной оси .

Плохая работа

Высокое или низкое давление воздуха

•

Жесткие боковины

•

Высокое или низкое проскальзывание колеса

•

Перегруженная или недогруженная шина

•

Различное давление в шинах на одной оси .

•
После  подбора  размера  шин,  соответствующие

методы  распределения  веса  трактора  -  см .  пункт

“Балластировка” далее в настоящем разделе .


Конфигурация шин

Подбор шин

Подбор  соответствующего  размера  и  типа  шин

важен для достижения наилучшей эффективности

трактора . Для трактора имеются различные размеры

и типы шин . В таблице представлены разрешенные

к  применению  размеры  и  конфигурации  упоров

узла сочленения для трактора .
ПРИМЕЧАНИЕ:  Запрещается  устанавливать

размер шин или их конфигурацию, не указанные

для конкретной модели.
Выбранные  шины  должны  выдерживать  вес

трактора  и  оборудования .  Кроме  того,  шины

должны обеспечивать соответствующее сцепление

с дорогой, для использования мощности двигателя

трактора  и  превращения  ее  в  полезную  тяговую

мощность .
Чтобы

достигнуть

наилучшей

езды

и

эксплуатационных

данных,

необходимо

отрегулировать  балласт,  давление  в  шинах  и

распределение  веса  трактора  между  передней  и

заденей осями для различных нагрузок и условий .
Для работы с нагрузкой обязательно поддерживайте

соответствующее давление в шинах . Запрещается

излишне накачивать радиальные или диагональные

шины . Радиальные шины работают при МЕНЬШЕМ

давлении . При соответствующем давлении боковое

отклонение  или  выпуклость  радиальных  шин

достигает 20% .
Сила,  которая  позволяет  шинам  приводить  в

движение  трактор,  передается  через  боковины

шин . Шины работают наилучшим образом, если все

шины на одной оси нагружены в равной степени .
Шины  можно  сравнить  с  амортизаторами,  для

равного  распределения  нагрузки  они  должны

реагировать одинаковым образом .

Размер шины

Упоры узла сочленения

Сдвоенные

шины

Строенные

шины

20 .8R42 R1W

нет

38 град

520/85/42 R1W

нет

38 град

520/85R46 R1W

нет

38 град

620/70R42 R1W

нет

33 град

650/65R42 R1W

нет

33 град

650/85R38 R1W

нет

33 град

710/70R38 R1W

нет

Не имеется

710/70R42 R1W

нет

Не имеется

800/70R38 R1W

38 град

Не имеется

850/60R38

38 град

Не имеется

900/50R42 R1W

38 град

Не имеется

3-98

435/485/535

Упоры узла сочленения

С  каждым  отдельным  размером  шин  необходимо

использовать определенный упор узла сочленения,

соответствующий этому размеру шин .
В  таблице  приведены  максимально  допустимые

углы  шарнирного  сочленения,  в  зависимости  от

выбора шин .

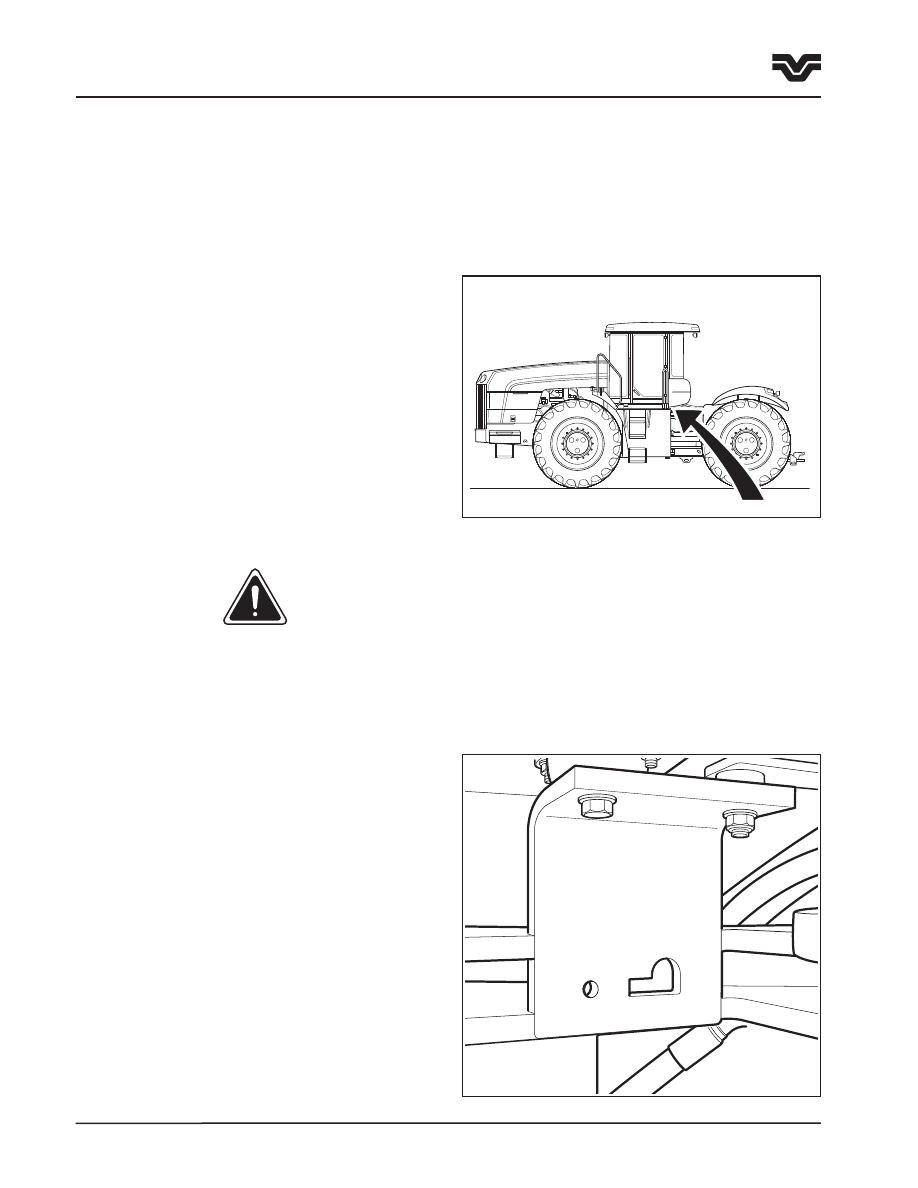

На тракторе возможно использование шарнирных

сочленений  с  тремя  углами  -  42°,  38°  и  33° .

Приведенная  ниже  информация  показывает,  как

выглядит  каждая  конфигурация  узла  шарнирного

сочленения .  Установочные  пластины  упоров  узла

сочленения  расположены  с  каждой  стороны

передней рамы, со стороны топливных баков .
ВАЖНО:

Для

предотвращения

случайных

повреждений,  устанавливать  соответствующие

упоры узла сочленения на трактор перед установкой

сдвоенных или строенных шин.
ПРИМЕЧАНИЕ:  На  трактор,  оборудованный

дополнительным  валом  отбора  мощности

(ВОМ)  следует  устанавливать  комплект  упоров

узла сочленения 38°. Если размер шин трактора

требует  установки  комплекта  узла  сочленения

33°, следует использовать этот комплект, вместо

комплекта 38° для дополнительного вала отбора

мощности  (ВОМ).

ПРЕДУПРЕЖДЕНИЕ:  НЕСООТВЕТСТВУЮЩИЙ

УЗЕЛ  УПОРА  УЗЛА  СОЧЛЕНЕНИЯ  МОЖЕТ

ПРИВЕСТИ  К  ТОМУ,  ЧТО  КОЛЕСА  ТРАКТОРА

БУДУТ  ЗАДЕВАТЬ  ТОПЛИВНЫЙ  БАК  ПРИ

ПОВОРОТАХ.

УБЕДИТЬСЯ,

ЧТО

УГОЛ

СОЧЛЕНЕНИЯ НАХОДИТСЯ В УСТАНОВЛЕННЫХ

ПРЕДЕЛАХ.
42° - Рулевые цилиндры допускают максимальный

угол  поворота  42° .  Если  размер  шин  трактора

допускает угол поворота 42°, упоры узла сочленения

не нужны .

F3-99

F2-6

Раздел 3 - Принцип работы

Упоры узла сочленения

435/485/535

3-99

F3-101

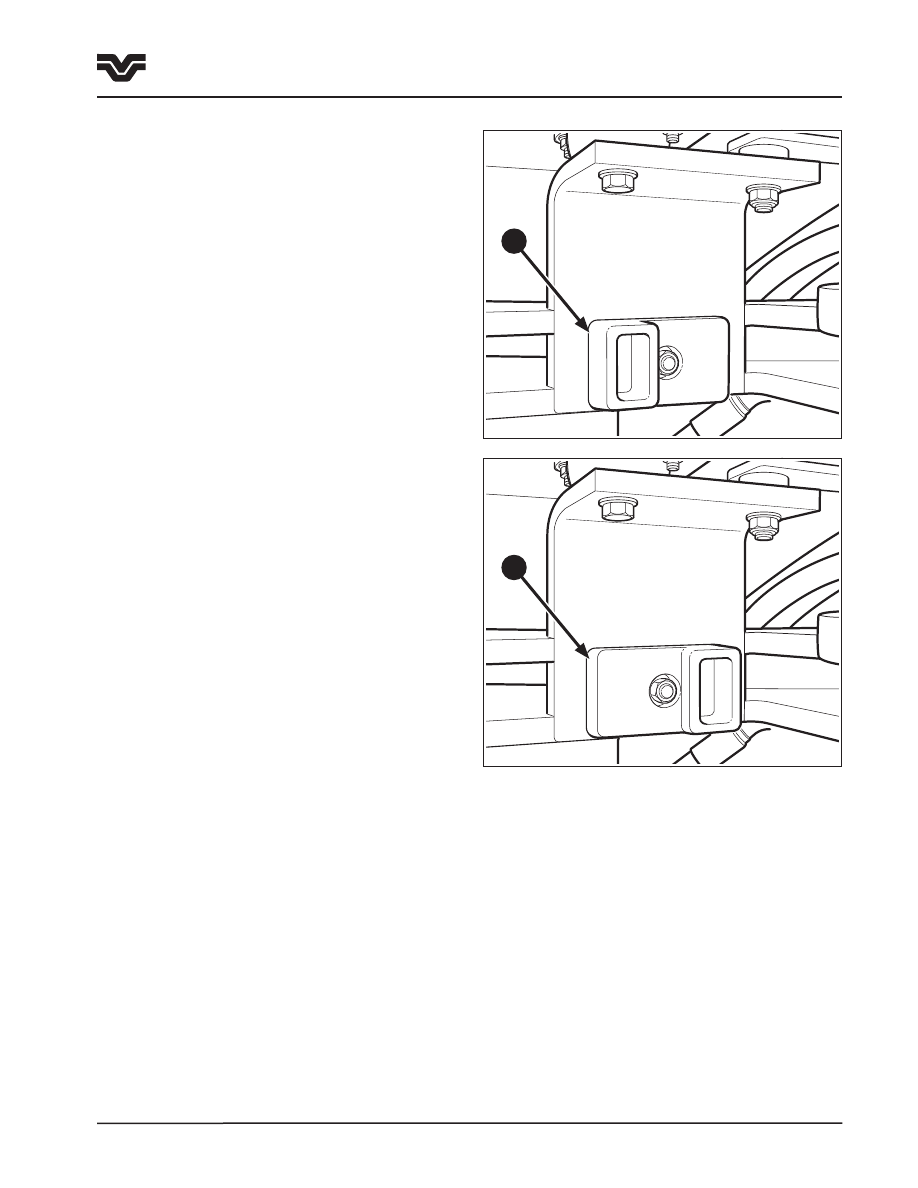

38°  -  Для  ограничения  угла  сочленения  до  38°,

установить  упоры  узла  сочленения  утолщенной

частью наружу (1) .

33°  -  Для  ограничения  угла  сочленения  до  33°,

установить  упоры  узла  сочленения  утолщенной

частью внутрь (2) .


F3-100

1

2

Раздел 3 - Принцип работы

Упоры узла сочленения

3-100

435/485/535

Раздел 3 - Принцип работы

Балластировка

Дополнительные 5% необходимы для компенсации

дополнительной  деформации  шин,  вызванной

передачей веса от навесного устройства .
При  возможности  следует  удалять  балласт,  не

нужный при небольших нагрузках .
Небольшие нагрузки следует буксировать с большей

скоростью,  для  выполнения  большего  количества

работы

и

увеличения

производительности .

Запрещается  перегружать  трактор  буксировкой

чрезвычайно тяжелых нагрузок .
Если

навесное

оборудование

невозможно

буксировать при требуемой глубине обработки со

скоростью 7,2 км/час или выше, следовательно, это

оборудование чрезмерно тяжело для трактора .
Наилучший  ориентир,  которому  необходимо

следовать  при  балластировке  –  не  допускать  при

полной  нагрузке  проскальзывания  колес  ниже

12% .
Такая величина проскальзывания – лучшая защита

от перегрузки .

Проскальзывание колеса

Проскальзывание колес – жизненно важный фактор

для  любой  сельскохозяйственной  деятельности .

Слишком  большое  проскальзывание  означает

потерю  времени  и  производительности .  Слишком

большое проскальзывание колес – главная причина

уплотнения грунта, вызываемого колесами техники .

Слишком низкое проскальзывание может привести

к снижению надежности трансмиссии .
Старайтесь,

чтобы

проскальзывание

колес

полноприводных машин было от 8% до 15% .
Проскальзывание

колеса

определяется

как

“потерянная”  доля  поворота  шины  за  один

полный  оборот .  Проскальзывание  колес  не

является  препятствием  для  работы  трактора .  Это

необходимая  функция  шин,  которая  препятствует

повреждению трансмиссии трактора, вызываемого

перегрузкой .
Каждый  раз,  делая  оборот,  колесо  трактора

проходит  некоторое  расстояние .  На  очень

твердой, сухой поверхности (например, асфальте),

проходимое за один оборот шины расстояние очень

близко к действительной длине окружности шины .

На  очень  рыхлой  поверхности  (например,  песке),

проходимое  за  один  оборот  шины  расстояние

значительно  меньше,  чем  действительная  длина

окружности  шины .  Это  “потерянное”  расстояние

называется проскальзыванием колеса .
Данная  шина  на  данной  поверхности  ведет  к

некоторому  проскальзыванию  колеса .  Отсутствие

проскальзывания

колеса

ведет

к

износу

трансмиссии  и  создает  условия  для  повреждения

трактора . Балластировка и эксплуатация трактора

с накачанными шинами соответствующего размера

позволяет удерживать проскальзывание колеса на

допустимом уровне (8-15%) .

Балластировка

Основные

практические

правила

балластировки

При  использовании  жидкости,  размещайте  ее

1 .

равномерно в каждую шину на одной оси .
В  качестве  отправного  пункта  –  нагружайте

2 .

трактор минимальным количеством балласта .
Для  применений  с  легким  режимом  работы,

3 .

распределение  веса  между  передней  и

задней осями не так важно, как для агрегатов,

требующих большого усилия буксировки
При  максимальной  эксплуатационной  массе,

4 .

важно соблюдать правильное рекомендованное

распределение  веса  -  55/45  (передняя/задняя

ось)  для  буксировки  и  65/35  (передняя/задняя

ось)  для  работы  трехточечных  навесных

устройств .
Устанавливать давление в шинах, в зависимости

5 .

от  нагрузки  на  каждое  колесо .  Запрещается

эксплуатация  радиальных  шин  при  давлении

ниже 55 кПа .

Применение и балластировка

Трактора  Versatile  эксплуатируются  в  различных

условиях и для разных работ . Поэтому обеспечение

максимальной  эффективности  при  выполнении

конкретных работ зависит от оператора .
В  отличие  от  тракторов  гусеничного  типа,

эти  трактора  предназначены  для  работы  при

скоростях 7,2 км/час и выше . При этих скоростях

выше  производительность  и  меньше  вероятность

механических поломок трактора .
На  производительность  трактора  влияют  многие

факторы .  При  эксплуатации  трактора  следует

учитывать такие факторы, как:  величина нагрузки,

проскальзывание  колес  трактора,  сопротивление

качению шин, эксплуатационная масса трактора и

распределение веса трактора .

Соответствие нагрузок трактору

Запрещается  эксплуатация  трактора  с  большими

нагрузками  навесного  оборудования,  которые

требуют использования передач низких диапазонов .

Трактор  предназначен  для  непрерывных  полевых

работ при номинальной мощности и скорости хода

7,2 км/час и выше, с нагрузкой, соответствующей

трактору .  Эксплуатация  трактора  с  чрезмерно

тяжелым балластом и буксировка слишком большой

нагрузки в течение длительного периода времени

ведут к повреждению трансмиссии и сокращению

срока службы шин .
Для наилучшего тягового усилия, проскальзывание

колеса  должно  быть  между  8%  и  15%  для

буксировки  и  от  13%  до  15%  при  работе

трехточечного навесного устройства .

435/485/535

3-101

Раздел 3 - Принцип работы

Балластировка

Измерение проскальзывания колеса

Одной из функций монитора рабочих характеристик

трактора

(ТРМ)

является

автоматическое

измерение

проскальзывания

колес

и

информирование оператора о недопустимом уровне

проскальзывания колес, на основе предварительно

запрограммированной  величины,  установленной

оператором .  Дополнительную  информацию  о

параметре  проскальзывания  колес  -  см .  пункт

“Монитор  рабочих  характеристик  трактора  (ТРМ)”

ранее в этом разделе .
На  тракторах,  не  оборудованных  дополнительным

монитором  рабочих  характеристик  трактора,

проскальзывание

колес

можно

измерить

следующим образом:

Нанести опорную метку на сторону задней шины

1 .

трактора .
Вести  трактор  с  навесным  оборудованием  по

2 .

грунту .
При  движении  трактора,  помощник  должен

3 .

поместить на грунте указатель, снаружи ширины

навесного оборудования, когда опорная метка

соприкоснется с грунтом .

ОПАСНОСТЬ:  УБЕДИТЬСЯ,  ЧТО  ПОМОЩНИК

РАСПОЛАГАЕТСЯ  ВНЕ  ЗОНЫ  ДВИЖЕНИЯ

НАВЕСНОГО  ОБОРУДОВАНИЯ  И  ТРАКТОРА

ВО  ВРЕМЯ  ИЗМЕРЕНИЯ  ПРОСКАЛЬЗЫВАНИЯ

КОЛЕС.

Продолжать  движение  рядом  с  трактором  и

4 .

отсчитать  десять  оборотов  колеса .  Поместить

второй  указатель  на  грунте,  снаружи  ширины

навесного оборудования, когда опорная метка

на  шине  соприкоснется  с  грунтом  в  десятый

раз .
Поднять  навесное  оборудование  с  земли .

5 .

Расположить  трактор  рядом  с  первым

указателем на грунте и нанести вровень с ним

новую опорную метку на заднюю шину .
Провести  трактор  с  поднятым  навесным

6 .

оборудованием от первого указателя на грунте

до второго указателя на грунте . Сосчитать число

оборотов колеса между двумя указателями .
 Вследствие меньшего проскальзывания, шине

7 .

понадобиться меньше оборотов, чтобы пройти

то  же  самое  расстояние .  Определить  процент

проскальзывания колес в зависимости от числа

оборотов колеса по нижеследующей таблице .

При  установке  на  трактор  слишком  тяжелого

балласта,  на  грунте  виден  ясный  след  протектора

шины . Это указывает на отсутствие проскальзывания .

При слишком легком балласте, следов протектора

не остается из-за проскальзывания шин .

Слишком легкий балласт

Излишнее вращение колес

1 .

Потеря мощности

2 .

Износ шин

3 .

Повышенный расход топлива

4 .

Низкая производительность

5 .

Слишком тяжелый балласт

Увеличенная нагрузка на трансмиссию и

1 .

большие эксплуатационные расходы .
Потеря мощности

2 .

Деформация шин

3 .

Уплотнение почвы

4 .

Низкая производительность, а именно большая

5 .

мощность,

необходимая

для

движения

перегруженного трактора, приводит к снижению

мощности,  остающейся  для  буксировки

оборудования .

Сопротивление качению

Причины наибольших потерь мощности двигателя

лежат  в  областях,  связанных  с  трением,  таких

как  сопротивление  качению  и  проскальзывание

колес .  Эти  потери  всегда  существуют  в  любой

фактической тяговой обстановке .
Следовательно,  на  первом  месте  -  выбор

соответствующей  массы .  Слишком  малый  вес

ведет  к  чрезмерному  проскальзыванию  колес,  а

слишком большой увеличивает уплотнение почвы и

сопротивление качению . Сопротивление качению –

это сила, необходимая для того, чтобы катить шины

трактора вперед без нагрузки, кроме веса .

Обороты колеса

Проскальзывание %

9-1/2

5

9

10

8-1/2

15

8

20

7-1/2

25

7

30

3-102

435/485/535

Распределение веса трактора

Хотя

трактора

Versatile

изготовляются

с

приблизительным

распределением

65%-67%

веса  на  переднюю  ось  и  33%-35%  на  заднюю

ось,  конструкция  подразумевает  оптимальное

50/50  динамическое  распределение  веса  при

эксплуатации трактора в полевых условиях .
Эксплуатация  трактора  в  полевых  условиях  с

оптимальным 50/50 динамическим распределением

веса дает следующие преимущества:

Рабочее  усилие  равномерно  делится  между

1 .

осями, создавая более ровное распределение

нагрузки и усилия .
Уменьшается  уплотнение  почвы,  поскольку

2 .

колеса  оказывают  наименьшее  возможное

давление на почву . Если трактор массой 13 636

кг с распределением веса 50/50, то на каждую

ось  приходится  вес  6  818  кг .  Распределение

веса 60/40 создает нагрузку 8 182 кг на более

тяжелую ось, увеличивая уплотняющую силу на

1364 кг .
При  равномерном  распределении  нагрузки

3 .

между обеими осями достигается максимальное

сцепление  с  грунтом,  при  наименьшем

сопротивлении качению .
Равномерное  распределение  веса  трактора  (с

4 .

нагрузкой)  на  все  четыре  колеса  увеличивает

надежность,  распределяя  выходной  крутящий

момент  трактора  одинаково  на  все  колеса .

Наибольший

крутящий

момент

всегда

приходится на более нагруженные колеса .

Расчет балласта

Нижеследующая  информация  приводится  в

качестве

руководства

по

соответствующей

балластировке:

Транспортировочная масса и

распределение по осям

Транспортировочная

масса

трактора

приблизительно  распределяется  65%-67%  на

переднюю ось и 33%-35% на заднюю ось .
Не  следует  полагать,  что  каждый  трактор

выходит  с  завода  с  таким  распределением

веса.
Различные  модификации  и  колесные  комплекты

существенно  изменяют  массу  трактора .  ПЕРЕД

добавлением  балласта  на  трактор  следует

определить  транспортировочную  массу,  взвесив

трактор  на  весах .  Это  наиболее  точный  метод

определения  действительного  веса  трактора  и

правильной  балансировки  изделия .  Подходящие

весы  для  взвешивания  трактора  можно  найти

в

кормохранилищах,

складах

удобрений,

асфальтовых заводах, карьерах, элеваторах и т . д .
ПРИМЕЧАНИЕ:

Вспомогательным

методом

определения  транспортной  массы  трактора

является  расчет  массы,  исходя  из  таблиц

теоретических значений, приведенных в разделе

6  настоящего  руководства.  Взвешивание

трактора на весах предпочтительнее.
При  взвешивании  трактора  сначала  поместить  на

весы  переднюю  ось .  Убедиться,  что  внутренние

колеса сдвоенных или строенных шин расположены

полностью на весах, а наружные шины оторваны от

земли .  Поскольку  большинство  весов  менее  3  м

шириной, следует использовать деревянные бруски

под передними колесами трактора . Повторить эти

действия  для  задней  оси .  Записать  вес  каждой

оси  без  балласта .  Для  получения  суммарного

транспортировочного  веса  трактора  сложить

записанные  веса  каждой  оси .  Для  получения

процентного распределения веса между передней

и задней осями, разделить отдельный вес каждой

оси на общий транспортировочный вес трактора .

Раздел 3 - Принцип работы

Балластировка
