Ручная – программируемая работа

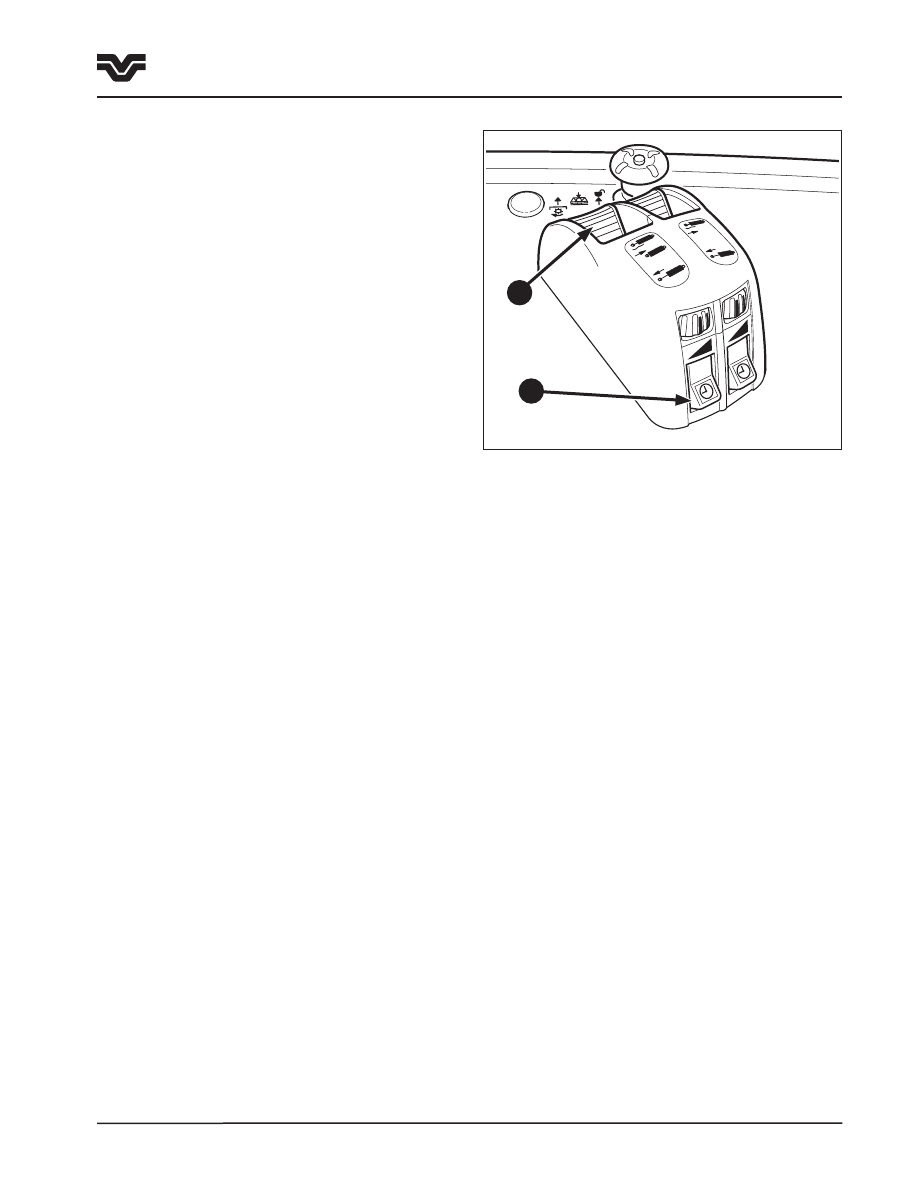

Переключатель (1) используется для выбора ручной

или  программируемой  работы  каждой  ,клавиши

управления выносной гидравликой .
Ручная работа
Режим  ручной  работы  предназначен,  в  первую

очередь,  для  функционирования  агрегатов  с

непрерывным расходом, например, гидравлических

моторов .  Для  работы,  электрогидравлических,

распределителей в ручном режиме, нажать верхнюю

часть, переключателя (1), как показано на рисунке .

В  ручном  режиме,  клавиша  управления  (2)  может

находиться в четырех положениях - нейтральном,

выдвинутом,  возвратном  и  плавающем .  Если,

клавиша  управления  оставлена  в  выдвинутом,

возвратном  или  плавающем  положении,  она  НЕ

ВОЗВРАЩАЕТСЯ  автоматически  в  нейтральное

положение  и  не  перекрывает  поток  масла  к,

распределителям,  несмотря  на  то,  что  давление

в  системе  достигает  максимального  значения .

Клавиша управления должена быть возвращена в

нейтральное положение ВРУЧНУЮ .
В  ручном  режиме  работы  нет  автоматического

возвращения  в  нейтральное  положение .  Это

обеспечивает эффективную работу гидромоторов,

без  неудобств,  связанных  с  отключением  при

самопроизвольном возвращении, распределителей

в

нейтральное

положение .

При

работе

гидравлических  моторов  важно  обязательно

использовать  ВОЗВРАТНОЕ  положение  для

включения мотора и ПЛАВАЮЩЕЕ положение для

остановки  мотора .  Использование  для  остановки

мотора плавающего положения дает возможность

мотору остановиться постепенно и предотвращает

повреждения самого мотора .
ВАЖНО:

Запрещается

для

остановки

гидравлического  мотора  переводить,  клавишу

в  нейтральное  положение  из  выдвинутого  или

возвратного положения. Внезапная гидравлическая

блокировка  системы  может  вызвать  значительное

повреждение мотора.
ВАЖНО:  Запрещается  использовать  ,клавиши

управления  в  ручном  режиме  при  работе  с

гидравлическими  цилиндрами.  При  достижении

цилиндром  конца  хода,  ,клавиша  управления  не

вернется в нейтральное положение и не сработает

предохранительный

клапан

гидравлической

системы.  Это  вызовет  перегрев  масла  и  может

привести  к  отказу  гидравлики  и  деталей

магистрали.
Программируемая работа
Программируемая

работа

предназначена,

главным

образом,

для

функционирования

гидравлических

цилиндров .

Эта

функция

позволяет

оператору

запрограммировать

время  задержки  между  включением  рычагов

управления  и  их  автоматическим  возвратом  в

нейтральное  положение .  Для  работы  выносных

электрогидравлических,

распределителей

в

программируемом режиме, нажать нижнюю часть,

переключателя (1), как показано на рисунке .

F3-107

ON

N

N

1

2

Раздел 3 - Принцип работы

Работа гидравлической системы – электрогидравлика

3-88

435/485/535

Раздел 3 - Принцип работы

Работа гидравлической системы – электрогидравликаc

F3-109

ON

N

N

Повторить  вышеуказанную  последовательность

действий  для  программирования  остальных,

клавиш .
Программирование,

клавиши

может

осуществляться  для  любой  последовательности

-выдвижения/обратного  хода,  обратного  хода/

выдвижения  или  только  для  одного  выдвижения

или  обратного  хода .  Программа  для  каждой,

клавиши (2) будет оставаться той же самой, даже

после  остановки  двигателя  и  поворота  ключа

зажигания  в  выключенное  положение  до  тех  пор,

пока переключатель программирования (1) остается

в положении работы по программе, как показано на

рисунке . Предел максимально возможного времени

для  любой  операции  с  программной  выдержкой

времени равен двум минутам .
Программирование,  клавиши  при  неработающем

двигателе  и  выключенной  гидравлике  также

возможно,  однако  точность  действительного

функционирования  будет  низкой .  При  смене

гидравлического  агрегата  рычаг  необходимо

перепрограммировать  в  соответствии  с  новой

задачей .
При  работе  в  режиме  программной  выдержки

времени  регулирование  гидравлического  расхода

возможно

передвижением,

клавиши

между

нейтральным  положением  и  полностью  открытым

положением .  Последовательность  операций  с

выдержкой  времени  начинается,  если,  клавиша

зафиксирована в полностью открытом положении .
Если,  клавиша  передвинута  в  плавающее

положение,  выполнение  программы  выдержки

времени  невозможно,  и  клавиша  должена  быть
возвращена в нейтральное положение вручную .

При  нажатии  на  нижнюю  часть  переключателя

начинает

мигать

лампа

(3)

внутри

переключателя .

Это

указание

оператору

на  то,  что  необходимо  запрограммировать

временную

последовательность

контроллера

электрогидравлической

системы

(EHR) .

Лампа  продолжает  мигать  в  течение  десяти

секунд,  предоставляя  оператору  время  начать

последовательность программирования .
Если программирование не начато в течение десяти

секунд, контроллер не будет запрограммирован и,

клавиша управления выносной гидравликой (2) не

будет  оставаться  фиксированным  в  выдвинутом

или вдвинутом положении .
При  программировании  электрогидравлической

системы

(EHR)

убедиться,

что

шланги

гидравлического

цилиндра

должным

образом  присоединены  к  соответствующему

распределителю .  Запустить  двигатель  трактора

и  убедиться,  что  пусковой  переключатель

электрогидравлической

системы

(EHR)

находится  в  верхнем/включенном  положении .

Установить  штатные  рабочие  обороты  двигателя,

на  которые  рассчитан  гидроцилиндр .  Это

важно,  поскольку  программирование  ,клавиш

управления  основано  на  промежутке  времени,

соответствующем

времени,

необходимому

поршню  гидроцилиндра  для  выдвижения  и

обратного  хода .  Любые  изменения  оборотов

двигателя  влияют  на  гидравлический  расход  (л/

мин)  и,  следовательно,  на  время,  необходимое

гидроцилиндру  на  выдвижение  и  обратный  ход .

Временная  программа,  клавиши  управления

всегда  остается  той  же  самой,  независимо  от

расхода масла (л/мин), до перепрограммирования .

Поэтому  согласованная  работа  необходима

для  правильного  функционирования  системы .

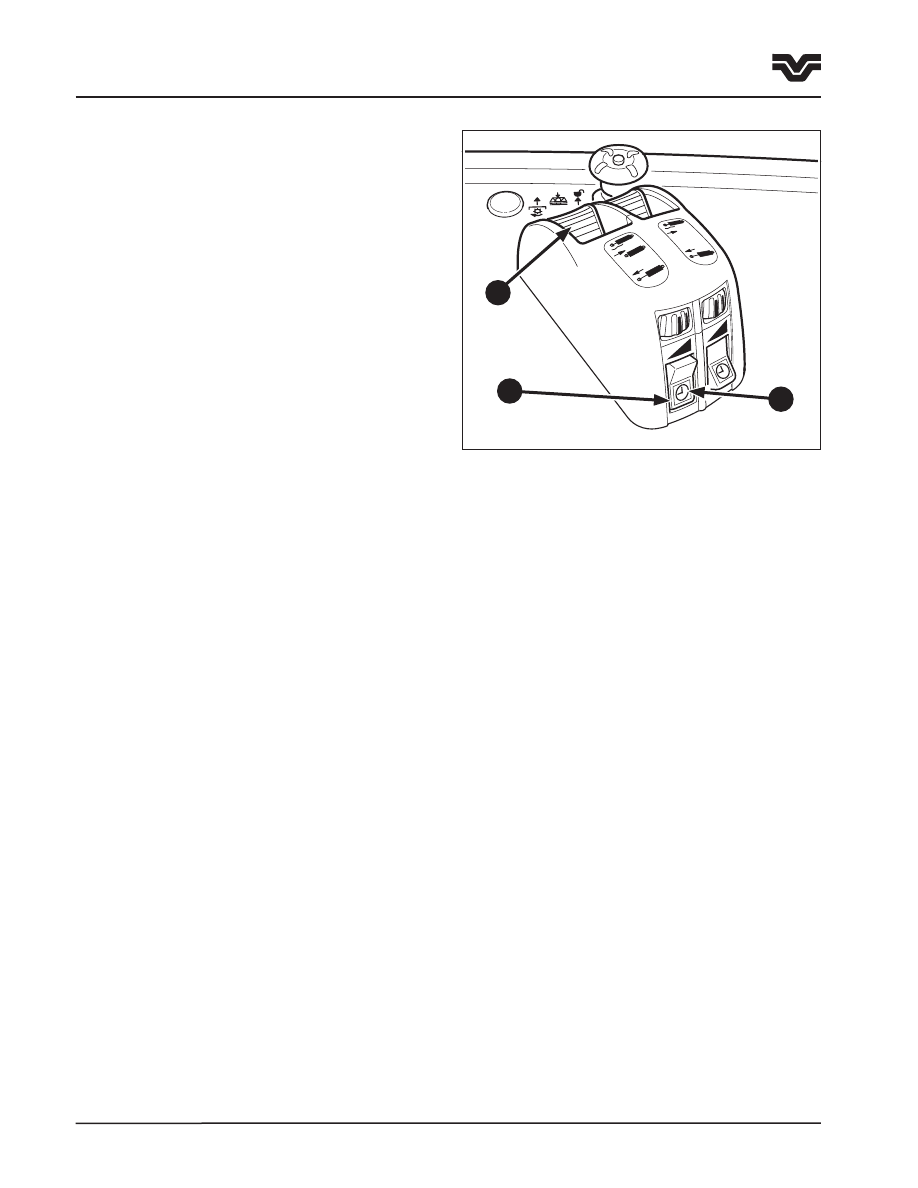

Используя  переключатель  для  программирования

(1)  соответствующей  цветной  маркировки,  нажать

нижнюю  часть  переключателя  так,  что  начинает

мигать  подсветка  (3) .  При  мигающей  подсветке,

при  помощи,  клавиши  управления  (2)  выдвинуть

гидроцилиндр .  При  включении  управляющей

,клавиши  подсветка  программирования  горит

непрерывно .  Удерживать,  клавишу  до  тех  пор,

пока  гидроцилиндр  выдвинется  в  необходимое

положение,

затем

вернуть,

клавишу

в

нейтральное  положение .  После  возвращения,

клавиши  в  нейтральное  положение,  подсветка

программирования снова начнет мигать, указывая

на  необходимость  программирования  цикла

обратного хода .
Затем  включить,  клавишу  (2)  на  обратный  ход

цилиндра .  При  включении,  клавиши  подсветка

программирования горит непрерывно . Удерживать,

клавишу до перемещения цилиндра в необходимое

положение, затем вернуть, клавишу в нейтральное

положение .  После  завершения  второй  фазы

подсветка  программирования  погаснет,  указывая

на то, что программа сохранена в памяти . Работа,

клавиши с выдержкой времени для выдвижения и

возврата цилиндра запрограммирована .

1

2

3

435/485/535

3-89

N

F3-113

Регулировка расхода

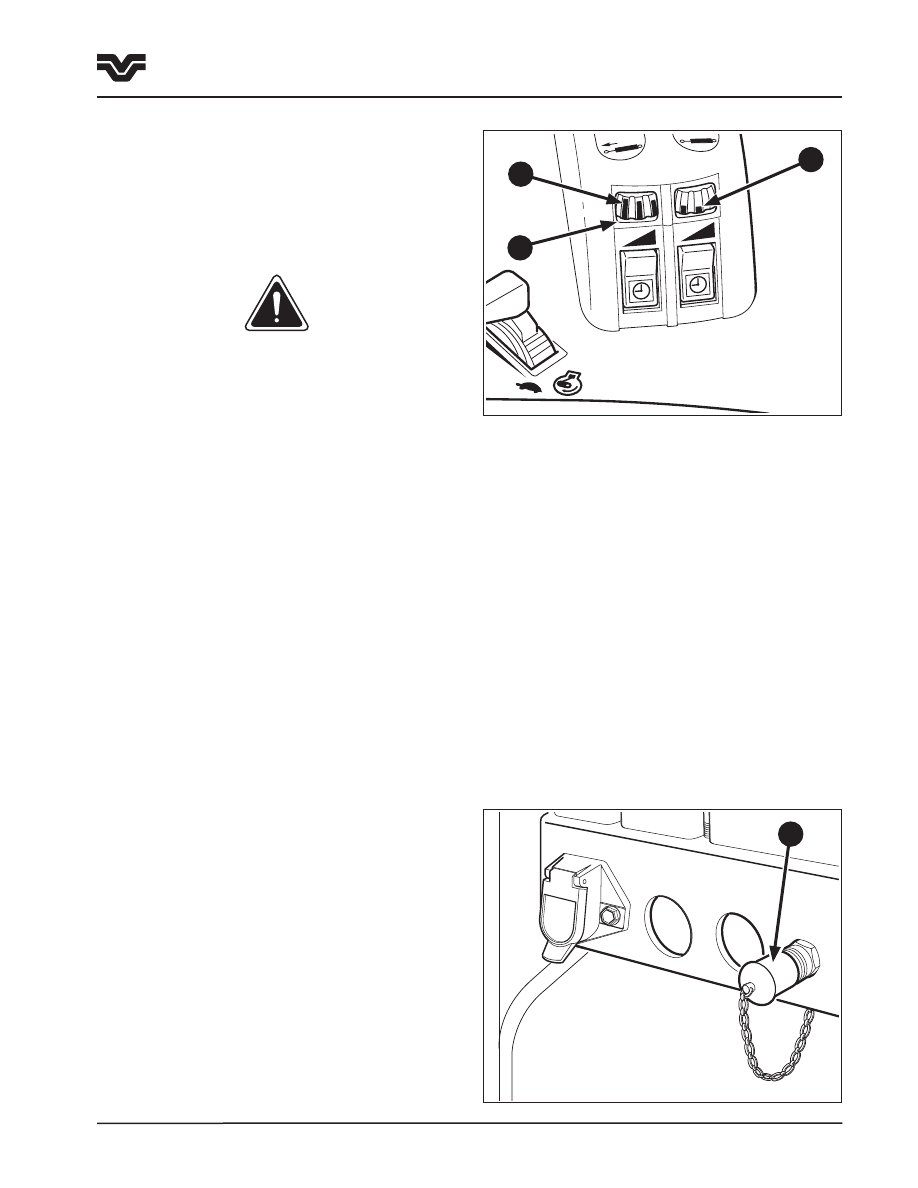

Каждый,  распределитель  снабжен  ручкой  (1)

управления  расходом,  для  дозирования  расхода

масла . Ручка регулирует расход от 4 до 102 л/мин .

Вращать ручку так, чтобы становились видны более

высокие вертикальные полоски (2), для увеличения

расхода  масла .  Вращать  ручку  так,  чтобы

становились  видны  менее  высокие  вертикальные

полоски (3), для уменьшения расхода масла .

ПРЕДУПРЕЖДЕНИЕ: ПЕРЕД ПРИСОЕДИНЕНИЕМ

ИЛИ  ОТСОЕДИНЕНИЕМ  ГИДРАВЛИЧЕСКИХ

ШЛАНГОВ ОТ ВЫНОСНЫХ ГИДРОЦИЛИНДРОВ,

СБРОСИТЬ ДАВЛЕНИЕ В КОНТУРЕ. ДЛЯ ЭТОГО

ЗАПУСТИТЬ  ДВИГАТЕЛЬ  И  ПЕРЕДВИНУТЬ

КЛАВИШИ УПРАВЛЕНИЯ ПОЛНОСТЬЮ ВПЕРЕД,

В

“ПЛАВАЮЩЕЕ”

ПОЛОЖЕНИЕ.

ЗАТЕМ

ОСТАНОВИТЬ ДВИГАТЕЛЬ.
УБЕДИТЬСЯ,  ЧТО  НИКТО  НЕ  ПОСТРАДАЕТ

ПРИ  ДВИЖЕНИИ  ОБОРУДОВАНИЯ  ВО  ВРЕМЯ

СБРОСА  ДАВЛЕНИЯ  В  СИСТЕМЕ.  ПЕРЕД

ОТСОЕДИНЕНИЕМ

ГИДРОЦИЛИНДРОВ

ИЛИ

ОБОРУДОВАНИЯ

УБЕДИТЬСЯ,

ЧТО

ОБОРУДОВАНИЕ  И  ИНСТРУМЕНТ  НАДЕЖНО

ПОДДЕРЖИВАЮТСЯ.
ЗАПРЕЩАЕТСЯ

РАБОТАТЬ

ПОД

ОБОРУДОВАНИЕМ,

УДЕРЖИВАЕМЫМ

ГИДРАВЛИЧЕСКИМ

УСТРОЙСТВОМ,

ПОСКОЛЬКУ  ОНО  МОЖЕТ  УПАСТЬ  ПРИ

ВКЛЮЧЕНИИ

УПРАВЛЕНИЯ

(ДАЖЕ

ПРИ

НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ) ИЛИ В СЛУЧАЕ

НЕИСПРАВНОСТИ ШЛАНГА И Т. Д. ОБЯЗАТЕЛЬНО

ПРИМЕНЯТЬ

НАДЕЖНЫЙ

УПОР

ДЛЯ

НАХОДЯЩЕГОСЯ  В  ПОДНЯТОМ  ПОЛОЖЕНИИ

ОБОРУДОВАНИЯ

ПРИ

НЕОБХОДИМОСТИ

ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ.

УБЕДИТЬСЯ,  ЧТО  МАСЛО,  НАХОДЯЩЕЕСЯ  В

ВЫНОСНЫХ  ГИДРОЦИЛИНДРАХ  ЧИСТОЕ  И

СООТВЕТСТВУЮЩЕГО СОРТА.

Возвратный  контур  низкого  давления  –

слив картера

Для  подсоединения  возвратной  магистрали  от

гидравлического мотора или оборудования к блоку

сопряжения имеется магистраль слива картера (1) .

Возвратный  контур  низкого  давления  уменьшает

противодавление  в  выносной  гидравлической

возвратной  магистрали,  что  обеспечивает  более

эффективную  работу  гидравлического  мотора .

Кроме  того,  возвратный  контур  используется  в

агрегатах,  когда  низкое  противодавление  масла

желательно для улучшения работы оборудования,

например,

в

магистралях

слива

картера

орбитального гидромотора .
ПРИМЕЧАНИЕ: Соединители и муфты имеются в

продаже у авторизованного дилера.

3

1

2

F3-97

4

Раздел 3 - Принцип работы

Работа гидравлической системы – электрогидравлика

3-90

435/485/535

Раздел 3 - Принцип работы

Работа гидравлической системы – электрогидравликаc

Быстродействующие

гидравлические

муфты

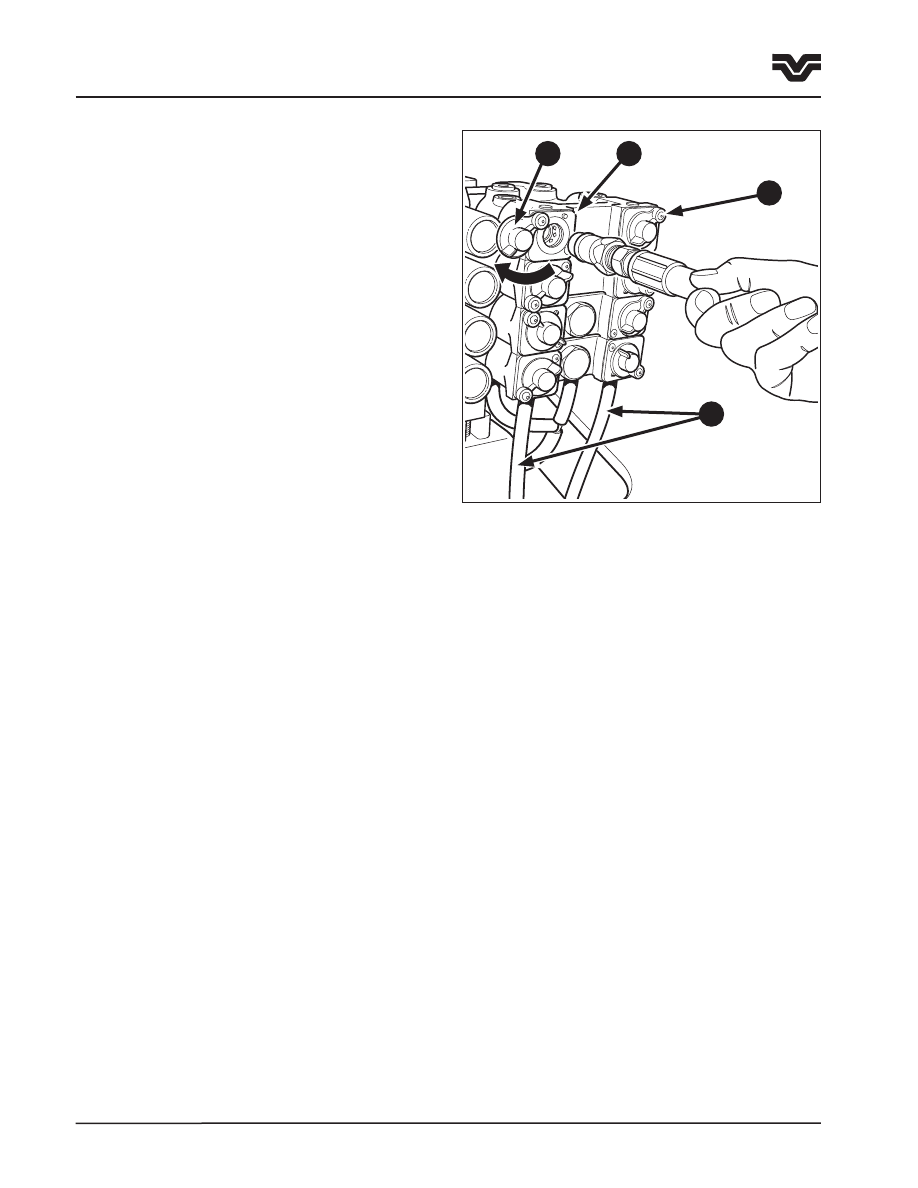

Каждая  секция,  распределителей  имеет  две

быстродействующие

гидравлические

муфты,

расположенные  в  задней  части  трактора .  Муфты

имеют  цветовую  маркировку,  совпадающую  с

маркировкой  рычагов  управления  гидравликой

в  кабине .  Безрычажные  самоуплотняющиеся

муфты не требуют инструмента для подсоединения

и  отсоединения  шлангов .  Кроме  того,  муфты

обеспечивают

автоматическое

отсоединение

шлангов в случае отрыва навесного оборудования

от трактора .
Левая  секция  муфт  (2)  обозначается  символом

“выдвинуто/поднято”  на  пылезащитной  крышке

муфт, а правая секция (3) обозначается символом

“возврат/опущено”  на  пылезащитной  крышке

муфты .
Отрезки  масляных  дренажных  шлангов  (4)

присоединены  к  каждой  муфте  для  сбора  масла,

освобождающегося  во  время  соединения  и

разъединения муфт .
К  муфтам  подходят  стандартные  (1/2  дюйма)

SAE  или  ISO  наконечники .  Муфты  допускается

соединять и разъединять под давлением .

Соединение муфт

При  соединении  муфт,  протереть  наружную

1 .

часть  муфты  и  наконечник  оборудования  для

удаления пыли и уменьшения загрязнения .
Сдвинуть пылезащитную крышку (5) в сторону и

2 .

вставить шланг в муфту . Убедиться, что шланг

соответствующим образом зафиксирован .
Включить  выносной  вентиль,  чтобы  подать

3 .

давление

гидравлики .

Это

завершает

соединение  гидравлики  трактора  и  навесного

оборудования .

Для облегчения снятия и установки муфт сбросить

давление в системе . Надежно закрепить навесное

оборудование . Убедиться, что никто не пострадает

в случае передвижения оборудования при сбросе

давления  в  системе .  При  работающем  двигателе

передвинуть,  клавишу  управления  в  плавающее

положение .  Это  сбросит  давление .  Остановить

двигатель,  оставив,  клавишу  управления  в

плавающем положении . После остановки двигателя

вернуть,  клавишу  управления  в  нейтральное

положение .  Муфты  при  этом  соединяются  и

разъединяются  с  минимальным  давлением  и

усилием .

F3-96

3

2

5

4

435/485/535

3-91

Присоединение гидроцилиндров

одностороннего действия

Подсоединить

шланг

гидроцилиндра

одностороннего

действия

к

левой

муфте

выдвижения/подъема  на,  распределителе,  как

описано ранее .
Для  выдвижения  гидроцилиндра  одностороннего

действия, переместить, клавишу назад в положение

“выдвинуто” .
Вручную  вернуть,  клавишу  в  нейтральное

положение,  чтобы  остановить  гидроцилиндр,

прежде  чем  он  полностью  выдвинется,  или

дать,  распределителю  вернуться  в  нейтральное

положение  автоматически,  когда  гидроцилиндр

достигнет конца своего хода и работы по таймеру .
Для  возврата  гидроцилиндра  одностороннего

действия,  переместить,  клавишу  вперед  в

положение “возврат” .
ВАЖНО:  Обязательно  использовать  “плавающее”

положение

для

опускания

гидроцилиндра

одностороннего  действия.  Положение  “возврат”

только для гидроцилиндров двойного действия.

Присоединение гидроцилиндров

двойного действия

Подсоединить питающий шланг от гидроцилиндра

двойного  действия  к  левой  муфте  выдвижения/

подъема  на  распределителе .    Возвратный  шланг

подсоединить  к  правой  муфте  возврат/спуск,  как

описано  ранее .  Для  выдвижения  гидроцилиндра

двойного действия, переместить, клавишу назад в

положение “выдвинуто” .
Для  возврата  гидроцилиндра  двойного  действия,

переместить  ,клавишу  вперед,  через  нейтральное

положение, в положение “возврат” .
Дальнейшее движение  вперед,  клавиша  включает

“плавающее”  положение,  которое  позволяет

гидроцилиндру свободно выдвигаться и совершать

обратный  ход .  Эта  функция  очень  полезна  при

выполнении  работы  с  таким  оборудованием,  как

нож скрепера или погрузочное устройство .

Гидравлическое оборудование,

работающее с непрерывным

гидравлическим расходом

Гидравлическое  оборудование  с  непрерывным

расходом

(например,

гидравлические

моторы),  следует  подсоединять  к  3-м  муфтам

распределителей .  Подающий  шланг  следует

присоединять  к  правой  возвратной  муфте,  а

возвратный  шланг  подсоединять  к  возвратному

контуру  низкого  давления,  как  описано  ранее  в

настоящем разделе .

Для  регулировки  оборотов  мотора  использовать

управление  расходом .  Управление  расходом  #1

следует  регулировать  для  настройки  оборотов

орбитального  мотора .  Если  управление  расходом

открыто

слишком

сильно,

трехточечное

навесное  устройство  и  другие  распределители,

замедлятся  или  остановятся .  Это  гарантирует,

что  гидравлическая  система  подает  только

масло,  необходимое  для  мотора .  Дополнительная

производительность насоса не используется, если

не работают другие секции распределителей .
При, клавише распределителя, в самом переднем

“плавающем” положении, гидромотор неподвижен .

Гидравлический  мотор  работает,  если,  клавиша

передвинута  вперед  в  положение  “возврат” .

Для  остановки  мотора,  передвинуть,  клавишу  из

возвратного положения в плавающее положение . В

плавающем положении мотор сможет остановиться

плавно, без повреждения мотора .
ВАЖНО: При работе оборудования с непрерывным

расходом,

клавишу,

гидравлического

распределителя,  запрещается  передвигать  назад

в нейтральное или поднятое положение, это может

привести к повреждению навесного оборудования.
Для  наилучшей  защиты  трактора  и  оборудования

соблюдайте следующие указания:

Запрещается  открывать  байпасные  клапана

•

в  оборудовании  или  моторе .  Для  управления

расходом или оборотами гидромотора следует

использовать управление расходом .
Запрещается  удерживать  ,клавишу  выносного

•

гидравлического,  распределителя  для  работы

оборудования .
Для  обеспечения  наилучшего  охлаждения

•

гидравлического

масла,

следует

эксплуатировать оборудование с непрерывным

расходом  при  установленном  максимальном

расходе  (использовать  управление  расходом)

и  самых  низких  оборотах  двигателя,  которые

обеспечивают  требуемую  производительность

и скорость машины .
Запрещается

использовать

контур,

•

распределителя  #l  для  работы  оборудования

с  непрерывным  расходом,  которое  требует

давления  более  137,90  бар .  Управление

расходом  #1  может  выключить  остальную

часть  системы,  если  давление  в  контуре

непрерывного расхода слишком велико . Такие

нагрузки следует подсоединять к любой другой

секции, распределителей .

Раздел 3 - Принцип работы

Работа гидравлической системы – электрогидравлика

3-92

435/485/535

Применение гидравлических моторов

Используйте  только  гидравлические  моторы,

1 .

предназначенные  для  гидравлических  систем

с  закрытым  центром  или  с  компенсацией

давление/нагрузка  потока .  Гидравлические

моторы, предназначенные для гидравлических

систем  с  открытым  центром,  разрешается

использовать  только  после  снятия  входного

ограничителя .
Номиналы:

могут

быть

использованы

2 .

гидравлические моторы с расходом до 1,26 л/

сек, и давлением до 15,50 МПа .
Убедитесь,  что  гидравлический  мотор  не

3 .

снабжен ограничителями в присоединительных

патрубках или фитингах .
Гидравлические  моторы  с  номинальным

4 .

расходом  менее  0,63  л/сек,  могут  снабжаться

шлангами с внутренним диаметром 12,7 мм (1/2

дюйма)  и  стандартными  муфтами  (ASAE/SAE/

ISO) .
Гидравлические  моторы  с  номинальным

5 .

расходом  более  чем  0 .63  л/сек  (10  гал/мин)

следует  присоединять  при  помощи  шлангов

19  мм  (3/4  дюйма)  и  муфт  (ASAE/SAE/ISO),  во

избежание чрезмерного ограничения потока и

выделения тепла .
Рекомендуется  использовать  муфту  (3/4

6 .

дюйма)  –  возвратную  магистраль  низкого

давления, для уменьшения противодавления в

возвратной  магистрали  выносной  гидравлики,

что

обеспечивает

более

эффективную

работу

гидравлического

мотора .

Кроме

того,  возвратный  контур  низкого  давления

используется  в  агрегатах,  когда  низкое

возвратное  давление  масла  желательно  для

улучшения  работы  оборудования,  например,

в  магистралях  слива  картера  орбитального

гидромотора  или  гидравлических  вентилях,

расположенных на оборудовании .

Одновременная работа выносного оборудования

или выносного оборудования и гидравлического

подъемника.
ПРИМЕЧАНИЕ:

Выход

гидравлического

насоса  зависит  от  оборотов  двигателя.  Расход

масла  в  контурах  выносных  гидравлических,

распределителей

будет

относительно

постоянным  при  использовании  регулировки

расхода

для

обеспечения

уменьшенного

расхода  масла.  Это  обеспечивает  постоянную

частоту  вращения  гидравлических  моторов  и

т.  д.,  даже  при  изменении  оборотов  двигателя.

Следует поддерживать обороты двигателя выше

необходимого для одновременной работы всех

требуемых контуров минимума, а скорость хода

изменять посредством выбора соответствующей

передачи.
При одновременной работе двух или более выносных

гидравлических  клапанов  или,    распределителей

и  гидравлического  подъемника,  все  ручки

управления расходом следует отрегулировать для

обеспечения  частичного  расхода .  В  противном

случае,  весь  доступный  поток  может  быть

направлен в полнопоточный контур, если давление

в этом контуре меньше, чем давление в остальных

используемых контурах .

Удаление воздуха из выносных

гидроцилиндров

При

присоединении

гидроцилиндра

с

содержащимся в нем воздухом, например, нового

или  давно  не  эксплуатировавшегося  цилиндра,  а

также гидроцилиндра с отсоединенными шлангами,

необходимо прокачать гидроцилиндр для удаления

воздуха .
После  присоединения  шлангов  к  муфтам,

гидравлических,  распределителей  на  задней

части  трактора,  расположить  цилиндр  краем  со

шлангом  вверх,  выдвинуть  и  возвратить  цилиндр

обратно семь или восемь раз при помощи, клавиши

управления  выносной  гидравликой .  Проверить

уровень масла в гидравлическом баке до и после

работы .

Раздел 3 - Принцип работы

Работа гидравлической системы – электрогидравликаc

435/485/535

3-93

Колеса,  шины  и  упоры  узла

сочленения

Установка колес

Определите  размер  шин  и  конфигурацию  колес,

которая  будет  использоваться  на  тракторе  и

следуйте соответствующей операции установки из

методов, подробно описанных ниже .

ОСТОРОЖНО:  ПРИ  СНЯТИИ  КОЛЕС  И  РАБОТЕ

С  НИМИ  РЕКОМЕНДУЕТСЯ  ИСПОЛЬЗОВАТЬ

ТРАНСПОРТНУЮ ТЕЛЕЖКУ.
ОСТОРОЖНО: ПЕРЕД РАБОТАМИ ПО УСТАНОВКЕ

ШИН  ОСТАНОВИТЬ  ДВИГАТЕЛЬ,  ВКЛЮЧИТЬ

СТОЯНОЧНЫЙ ТОРМОЗ И УСТАНОВИТЬ ЗАМОК

УЗЛА ШАРНИРНОГО СОЧЕЛЕНЕНИЯ.
ОСТОРОЖНО:  ДО  НАЧАЛА  РАБОТ  ПЕРЕД

ПОДНЯТИЕМ  ДОМКРАТОМ  ОСЕЙ  ТРАКТОРА

НЕОБХОДИМО ЗАБЛОКИРОВАТЬ КОЛЕСА.

Одинарные колеса

Одинарные  колеса  разрешается  устанавливать

тарелкой  колесного  диска  внутрь  или  наружу,  по

выбору оператора .

ОСТОРОЖНО:  С  КОЛЕСОМ  ВНУТРЬ  ТРАКТОР

МЕНЕЕ

УСТОЙЧИВ

НА

СКЛОНАХ.

ДЛЯ

ХОЛМИСТОЙ  МЕСТНОСТИ  РЕКОМЕНДУЕТСЯ

УСТАНАВЛИВАТЬ ШИНЫ НАРУЖУ.
Усилие затяжки гаек крепления колеса (1) .
Величина момента: 710 Нм
Размер ключа: 1 ¼ дюйма (1,25 дюйма)

ПРИМЕЧАНИЕ: Произведите повторную затяжку

крепления колес с определенным усилием после

первого часа и после каждых трех часов работы

в  течение  первого  дня  эксплуатации  трактора.

Проверяйте затяжку ежедневно, пока крепления

колес  не  будут  удерживать  требуемое  усилие

затяжки.

F4-65

11

Раздел 3 - Принцип работы

Установка колес – Одинарные

F3-127

Наружу

Внутрь

Конфигурации с одинарными колесами

3-94

435/485/535

F3-131

F3-128

Стандартные диски для сдвоенных колес

и  диски  сдвоенных  колес  барабанного

типа для пропашных работ

Диски сдвоенных колес для пропашных работ

a .

имеют  удлиненный  цилиндр  внешнего  колеса,

что обеспечивает соответствующее расстояние

76  см  (30  дюймов)  для  пропашных  культур .

Соблюдайте  описанную  ниже  операцию  для

обоих типов сдвоенных колес .
Подложить  деревянный  брусок  толщиной  51-

b .

76 мм под колесо, которое нужно сдвоить .
20  гаек  (1)  удерживают  внутреннее  колесо  на

c .

ступице . Снять 18 из 20 гаек с колеса, оставив

2 гайки (2), удаленных на 180°, как показано на

рисунке .  Они  удерживают  обод  на  ступице  и

проходят в пазы (3) на ободе наружного колеса .

Следует внимательно выбирать две оставшиеся

гайки  так,  чтобы  были  доступны  ниппели  (4)

шин обоих колес, для облегчения поддержания

давления в шинах .
При  помощи  соответствующего  подъемника

d .

поднять  обод  наружного  колеса  и  направить

его на шпильки . Убедиться, что два паза (3) на

ободе  наружного  колеса  совпадают  с  двумя

гайками,  оставленными  на  ободе  внутреннего

колеса .

ОПАСНОСТЬ:

СДВОЕННЫЕ

КОЛЕСА

БАРАБАННОГО

ТИПА

ЧРЕЗВЫЧАЙНО

ТЯЖЕЛЫЕ. ОНИ ЛЕГКО ОПРОКИДЫВАЮТСЯ В

СТОРОНУ  БАРАБАНА  КОЛЕСА.  ИСПОЛЬЗУЙТЕ

СООТВЕТСТВУЮЩИЙ

ПОДЪЕМНИК

И

СТРАХОВОЧНЫЕ  ЦЕПИ  ПРИ  ОБРАЩЕНИИ  С

КОЛЕСАМИ БАРАБАННОГО ТИПА.

Установить на место 18 гаек (1), снятых ранее

e .

(пункт “с”) .
Затянуть колесные гайки с усилием 710 Нм .

f .

Повторить  вышеуказанные  операции  для  всех

g .

остальных колес .
Проехать  на  тракторе,  повернуть  в  разные

h .

стороны  с  максимальными  углами  поворота .

Остановить  трактор  и  повторно  проверить

моменты  затяжки  колесных  гаек,  как  описано

в пункте “f” .

ПРИМЕЧАНИЕ: Произведите повторную затяжку

крепления колес с определенным усилием после

первого часа и после каждых трех часов работы

в  течение  первого  дня  эксплуатации  трактора.

Проверяйте затяжку ежедневно, пока крепления

колес  не  будут  удерживать  требуемое  усилие

затяжки.

F4-65

11

2

3

2

3

Раздел 3 - Принцип работы

Установка колес – Сдвоенные

4

Конфигурация сдвоенных колес
