Назначение вторичных соединений для измерения:

Распределительный щит оснащается вспомогательным передним отсеком. Два винта с накатанной головкой (A)
используются для фиксации крышки в закрытом положении. В открытом состоянии крышка поворачивается вперед, и
можно получить доступ к вспомогательным компонентам. Электропроводка для подключения внешнего измерительного
оборудования может быть присоединена через отверстия в обеих боковых стойках (B). Для получения доступа
необходимо снять прямоугольные металлические накладные пластины (B).





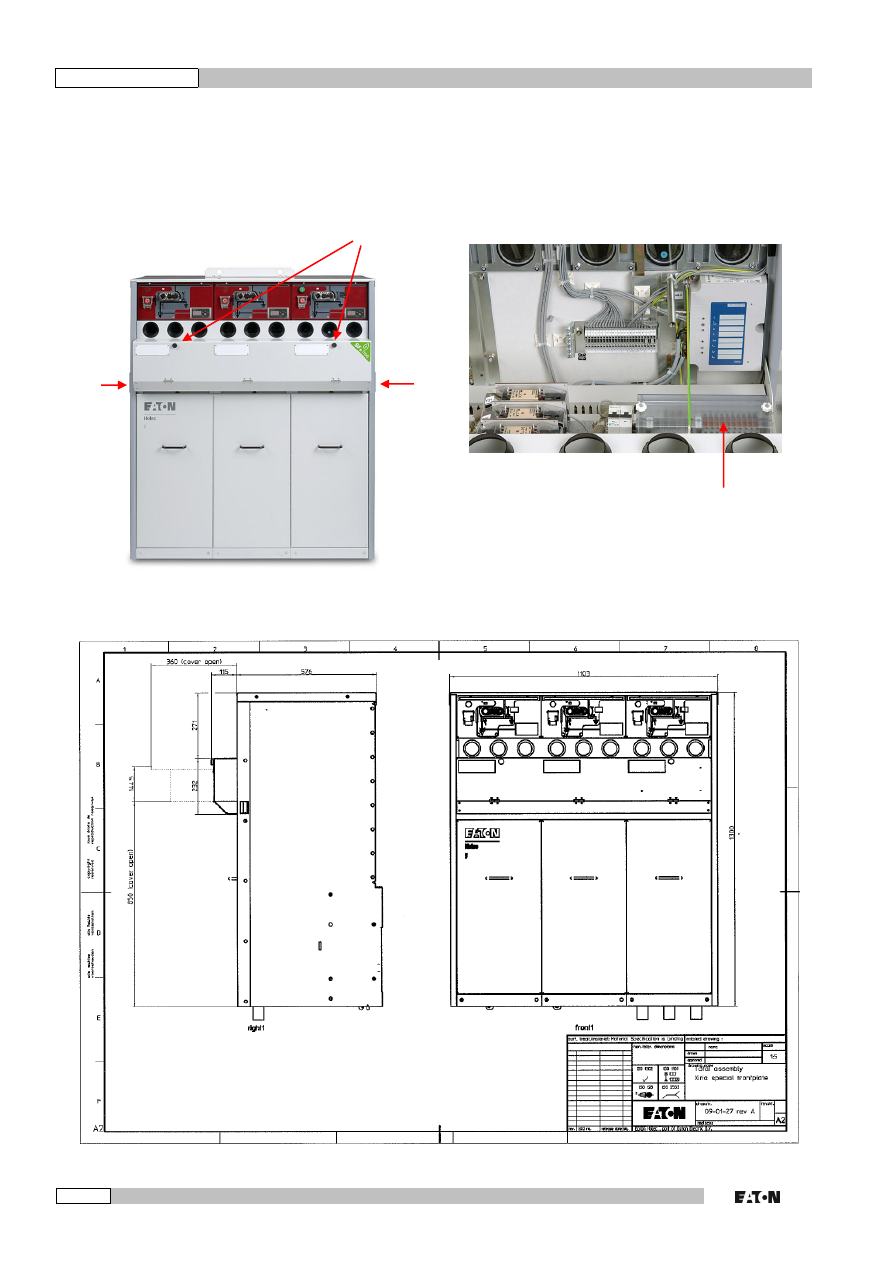

Размеры вспомогательного переднего отсека:






B

B

A

Клеммная колодка
(пломбируемая) для подключения
измерительного оборудования
