Xiria Руководство пользователя 994.610 G01 03 - часть 3

Xiria





34

994.610 G01 03





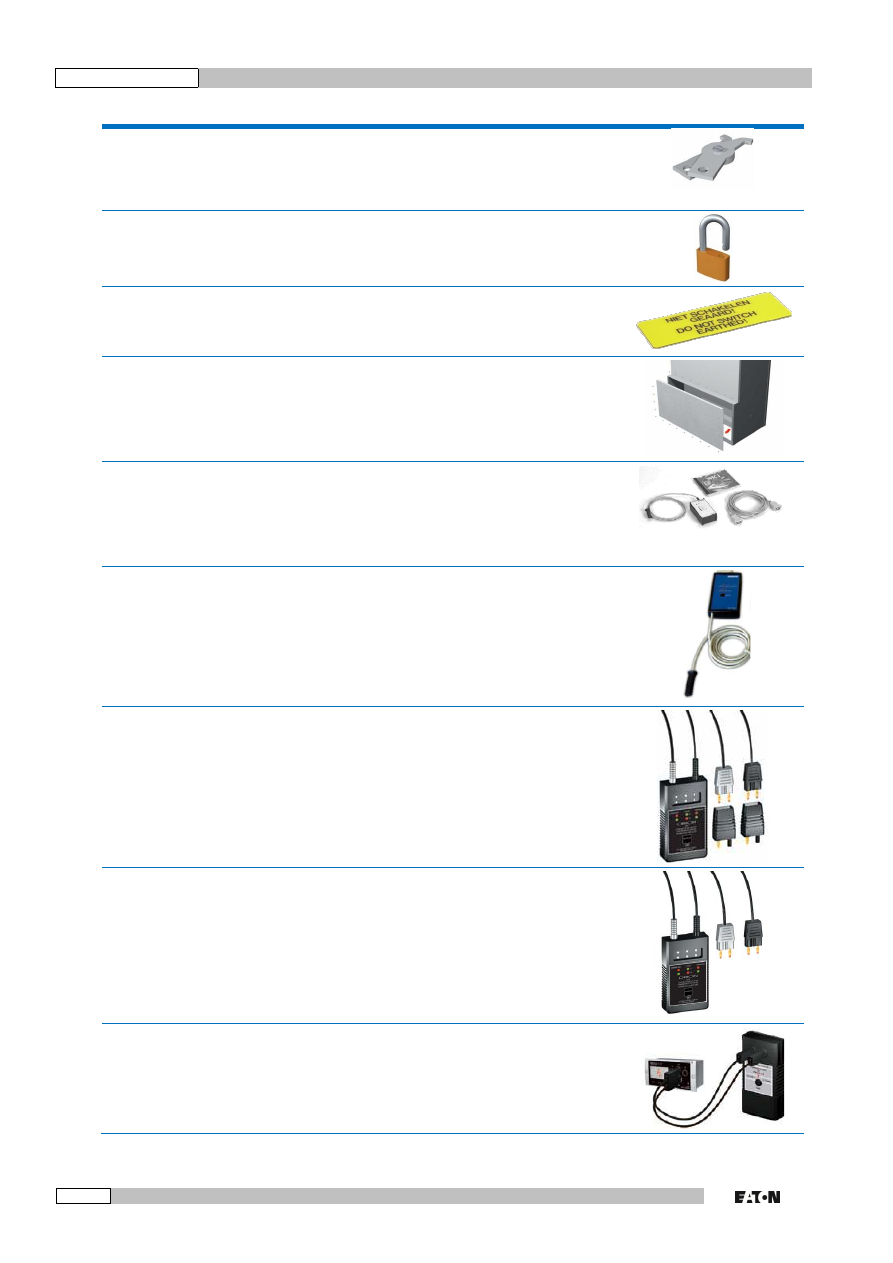

Оборудование, поставляемое по дополнительному заказу

665417

Блокиратор типа ножниц, используемый в комбинации с навесным
замком, вставленным в отверстие доступа для вакуумного
прерывателя. Он предотвращает включение и срабатывание
двухпозиционного переключателя.



107926

Навесной замок, используемый в комбинации с блокиратором типа
ножниц, а также для запирания блокировки заземления на передней
стороне.



107079

Предупредительный знак, используемый, когда панель включена в
положении заземления, и дальнейшая работа в ручном режиме
недопустима.





Задняя защитная панель, используемая, когда в щитовом помещении
нет заднего внутреннего дугового канал для отвода газов.



E6055889

Адаптер WIC1-PC3.
Используется для подключения реле защиты WIC1-1PE к компьютеру
(ноутбуку) через USB-соединение с целью установки параметров
защиты или восстановления данных, хранящихся в памяти реле.
Включая соединительные кабели и программное обеспечение.



E6055901

Тестер типа WIC1-TU.
Используется для проведения диагностического теста реле защиты
WIC1 на месте.



E6046006

Индикатор последовательности фаз типа Orion 3.0.
Используется для проверки напряжения, правильности чередования
фаз и интерфейсов устройства обнаружения напряжения типа WEGA.
Приборы WEGA используются на распределительном устройстве
Xiria с декабря 2009 г.



E6046005

Индикатор последовательности фаз типа Orion Compare.
Упрощенная версия Orion 3.0. Используется для проверки
напряжения и правильности чередования фаз устройства
обнаружения напряжения типа WEGA. Эти приборы индикации
наличия напряжения используются на распределительном устройстве
Xiria с декабря 2009 г.



E6046007

Функциональный тестер для приборов обнаружения напряжения
WEGA. Приборы WEGA используются на распределительном
устройстве Xiria с декабря 2009 г.





Xiria





994.610 G01 03

35



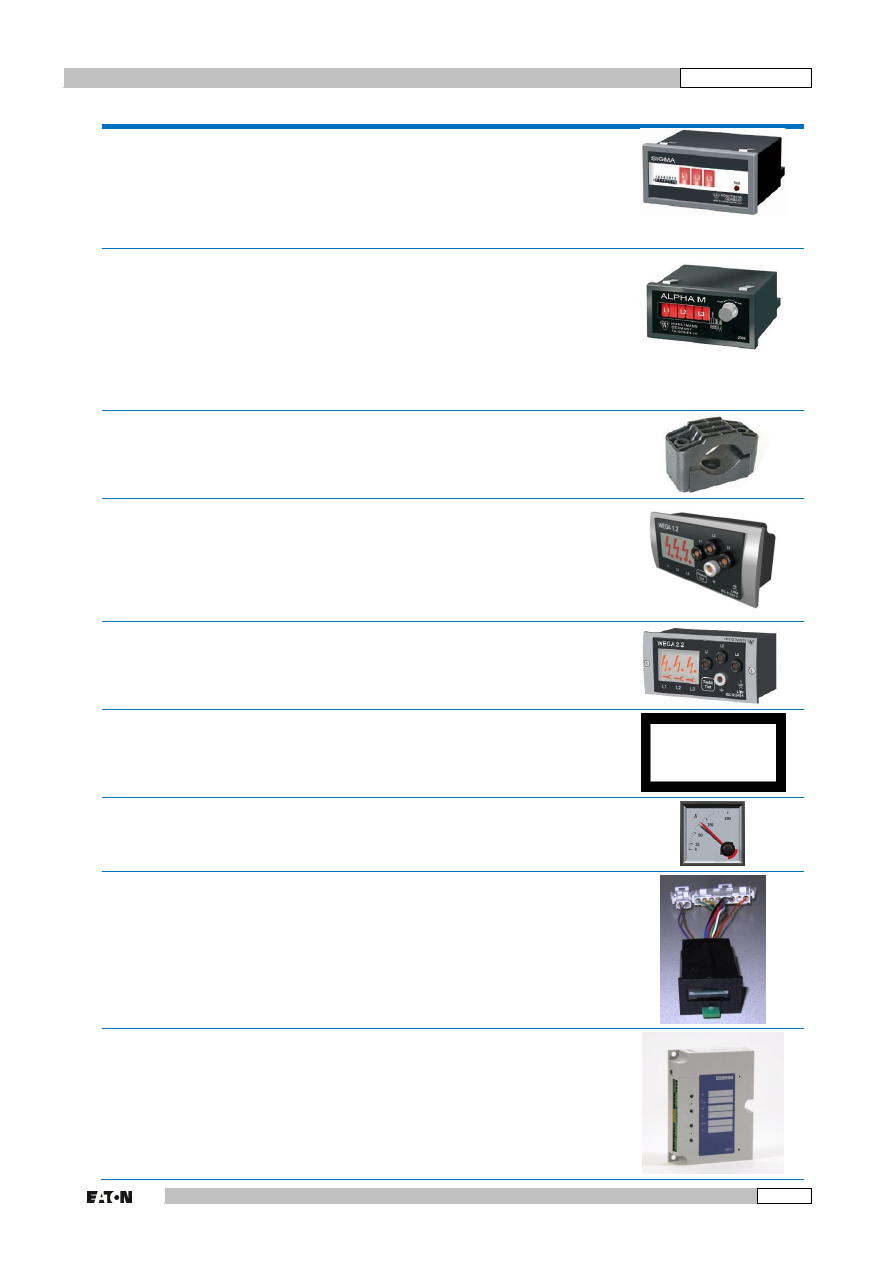

Оборудование, поставляемое по дополнительному заказу

E6042323

Индикатор короткого замыкания типа SIGMA.
Он обнаруживает токи короткого замыкания в распределительных
сетях среднего напряжения. В его состав входят устройство
отображения, установленное во вставном корпусе для монтажа на
панели, и три трансформатора тока для обнаружения короткого
замыкания.



668002

Индикатор короткого замыкания типа ALPHA-M.
Он обнаруживает токи короткого замыкания в распределительных
сетях среднего напряжения. В его состав входят устройство
отображения, установленное во вставном корпусе для монтажа на
панели, и три трансформатора тока для обнаружения короткого
замыкания. Устройство ALPHA-M оснащается малым механическим
генератором на передней стороне для сброса и проверки индикации
короткого замыкания.





665868

665997

665867

Кабельные хомуты для первичных кабелей.

36-

52 мм однофазные кабели.

26-

38 мм однофазные кабели.

66-

90 мм трехфазные кабели.







E6015230

E6015231

E6015232

E6015233

Детектор напряжения с жидкокристаллическим экраном изготовителя
Horstmann типа WEGA 1.2

3-

4,15 кВ

6-

7,2 кВ

10-

15 кВ

17,5-

24 кВ





Детектор напряжения с жидкокристаллическим экраном изготовителя
Horstmann типа WEGA 2.2. Аналогичен модели 1.2, но со
вспомогательным соединением напряжения и сигнальными
контактами.



6038501

Монтажная плита для установки детектора WEGA в существующую
лицевую панель с традиционной светодиодной индикацией.





Амперметр изготовителя ELEQ с трансформатором тока на фазе L2 в
кабельном отсеке (только на автоматическом выключателе).





E665245

E665246

Индикатор расцеплений (только для автоматического выключателя).
SZ4H без вспомогательного контакта.
SZ5H со вспомогательным контактом.



E665258

Реле защиты изготовителя Woodward SEG типа WIC1-1PE
Настройка через адаптер для компьютерного соединения.



Xiria





36

994.610 G01 03





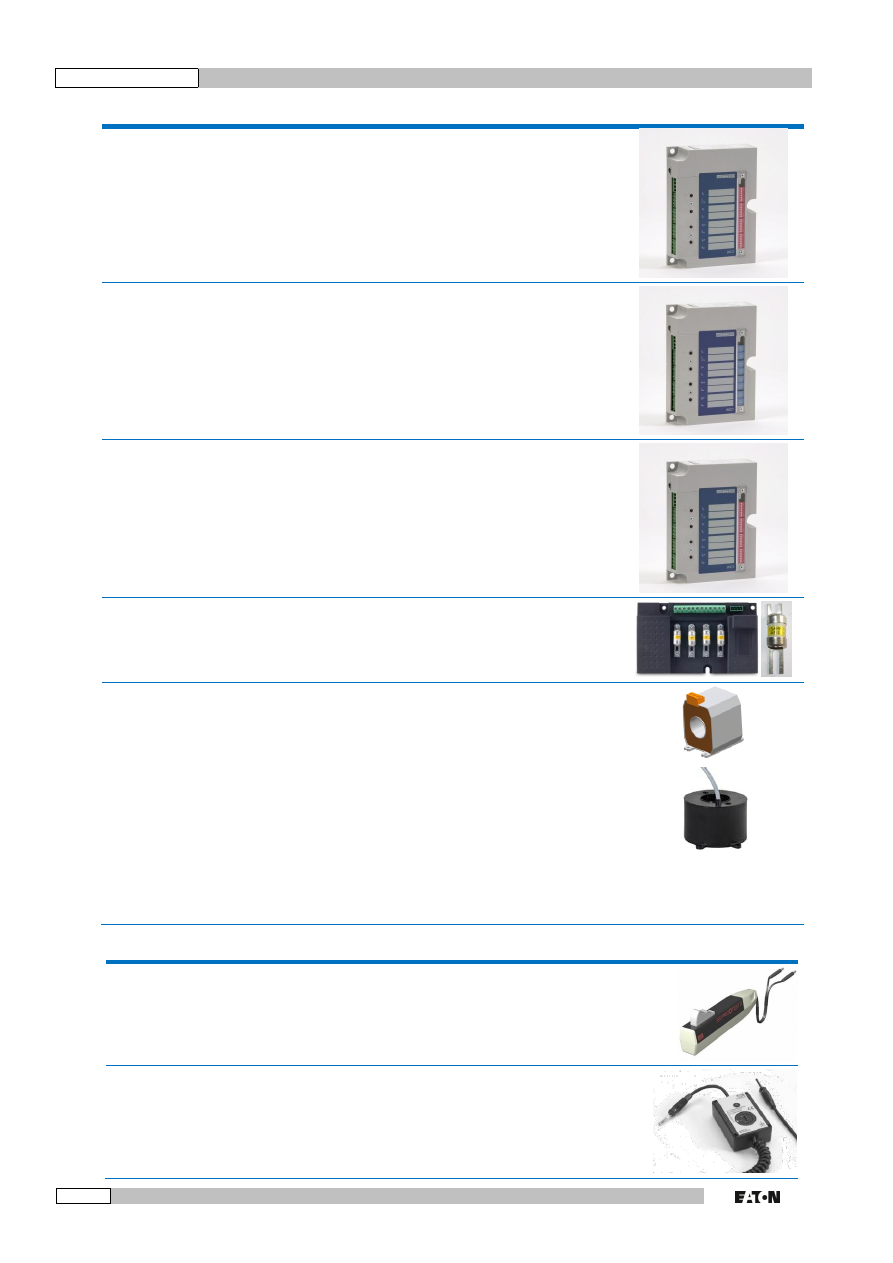

Оборудование, поставляемое по дополнительному заказу

E569882

Реле защиты изготовителя Woodward SEG типа WIC1-2PE
Настройка через DIP-переключатели на передней стороне.



E569884

Реле защиты изготовителя Woodward SEG типа WIC1-3PE
Настройка через HEX-переключатели на передней стороне.



E6056904

Реле защиты изготовителя Woodward SEG типа WIB1-2PE
Настройка через DIP-переключатели на передней стороне.



E6031210

Защитное устройство типа TLF (защита плавкими предохранителями
с выдержкой времени). Настройка посредством низковольтных
плавких предохранителей на передней стороне. Плавкие
предохранители изготовителя GE Power Controls типа XF.







E6056903



Трансформаторы тока для защиты с реле защиты WIC1 и WIB1

WE1H1            8-32 A

области первичного кабеля  WIC1/WIB1



E665267

E665251

E665252

E665253

E6014721

E6014719

E6014720

E6015274

WE2H1

16-56 A

Конус A

WIC1/WIB1

W3H1

32-112 A

Конус A

WIC1/WIB1

W4H1

64-224 A

Конус A

WIC1/WIB1

W5H1

128-448 A

Конус A

WIC1/WIB1

WE2H3

16-56 A

Конус C

WIC1/WIB1

W3H3

32-112 A

Конус C

WIC1/WIB1

W4H3

64-224 A

Конус C

WIC1/WIB1

W5H3

128-448 A

Конус C

WIC1/WIB1





Традиционные опции (все еще доступны)

612441

Пьезотестер типа CL.
Используется для традиционных устройств обнаружения напряжения
со светодиодным обнаружением напряжения типа JB. Производство
этих детекторов напряжения было прекращено в конце 2009 г.



E569987

Индикатор последовательности фаз типа SPC6000
Используется для традиционных устройств обнаружения напряжения
со светодиодным обнаружением напряжения типа JB. Производство
этих детекторов напряжения было прекращено в конце 2009 г.





Xiria





994.610 G01 03

37

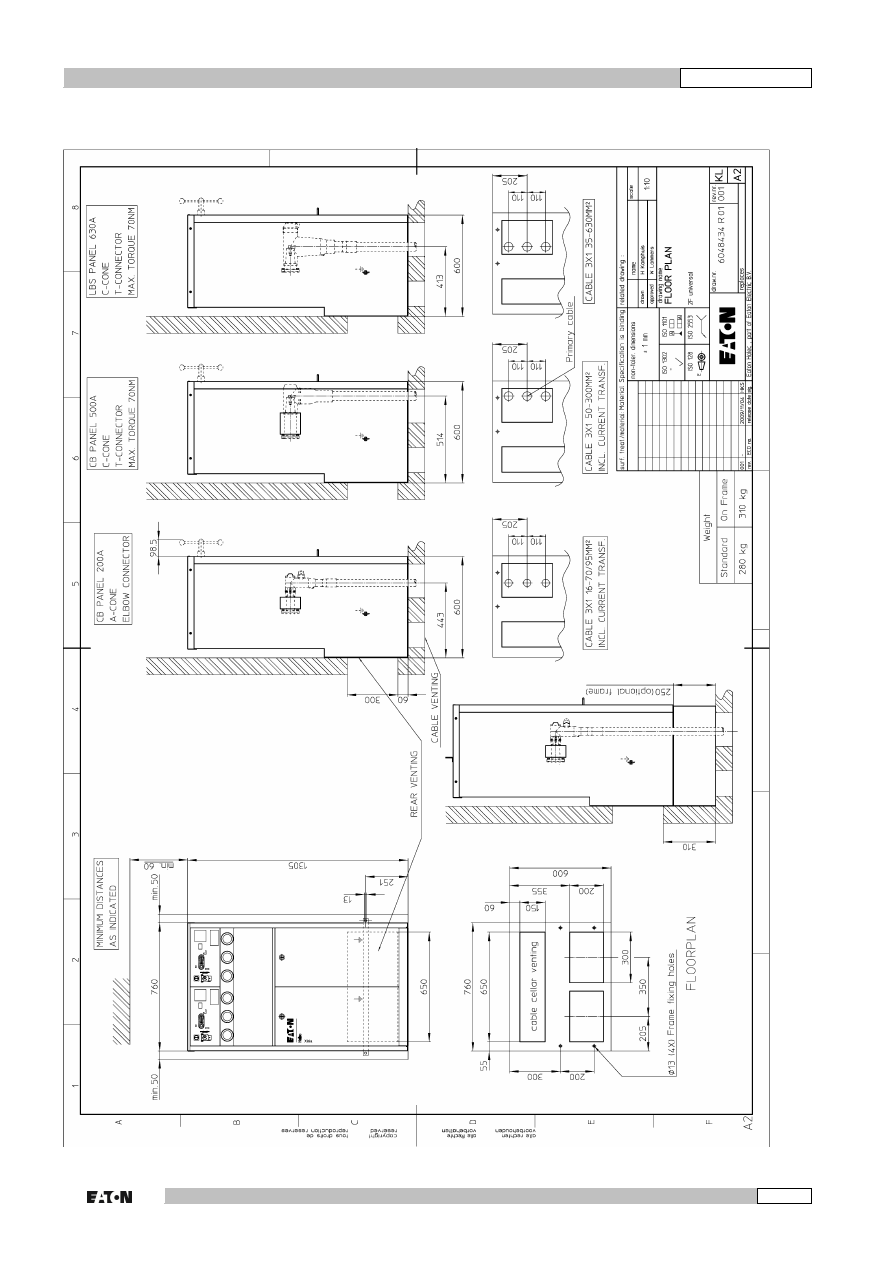

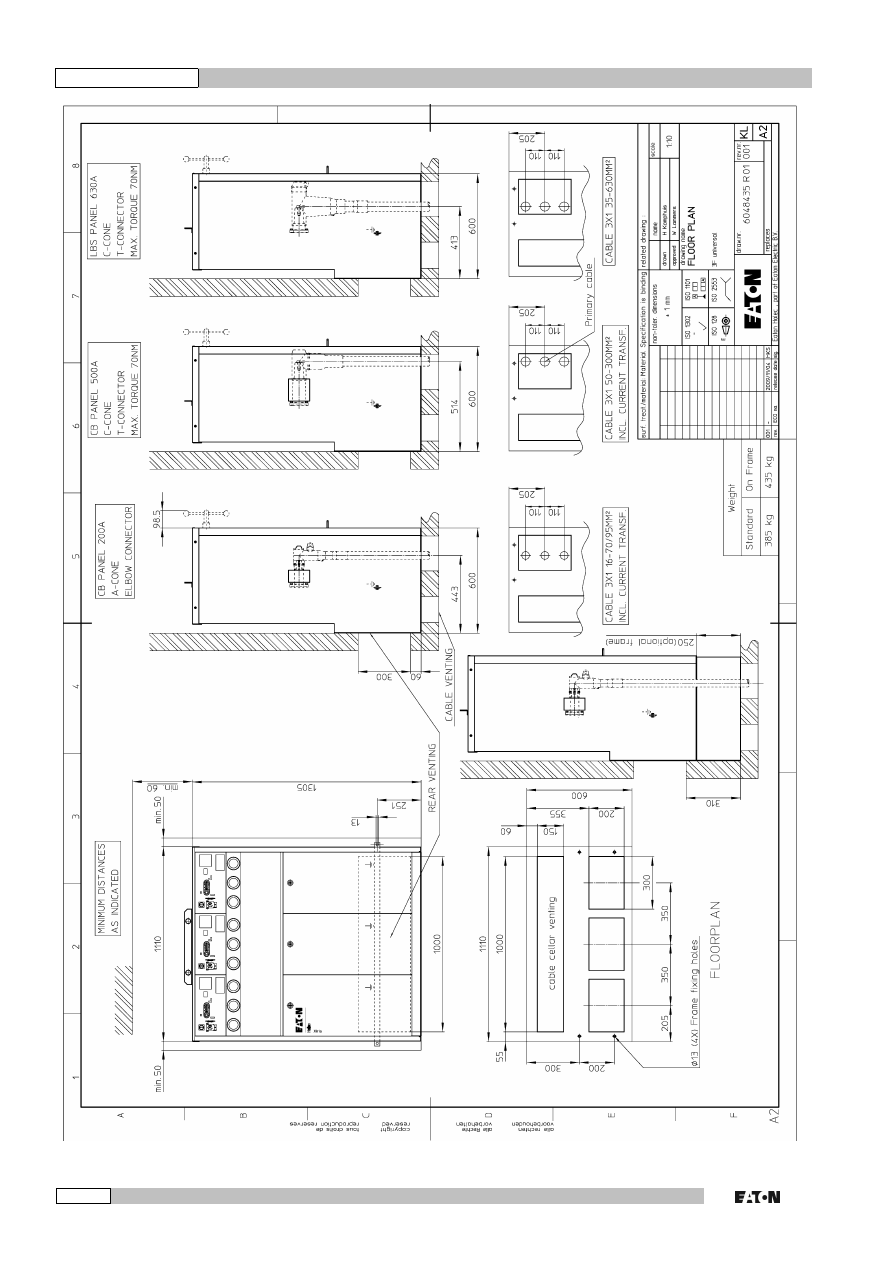

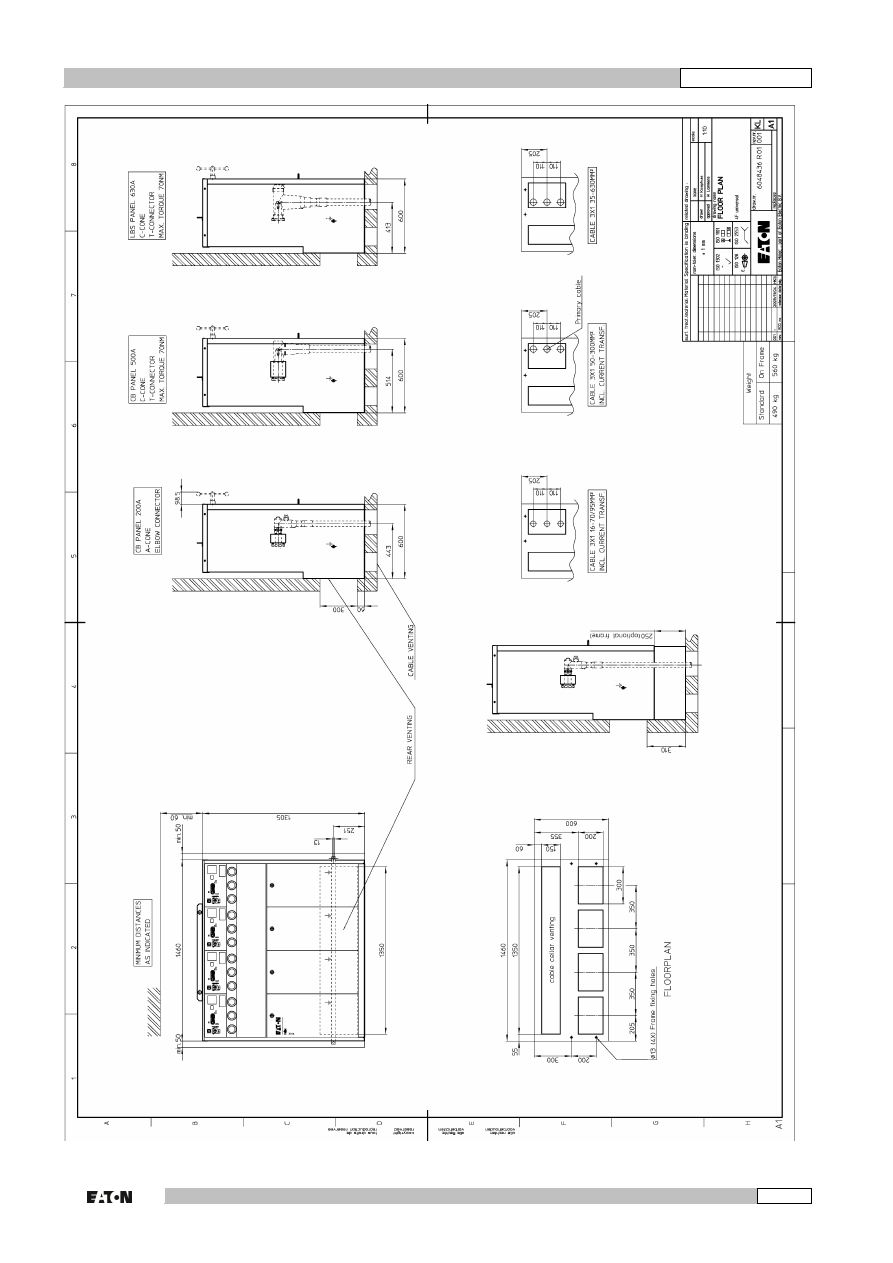

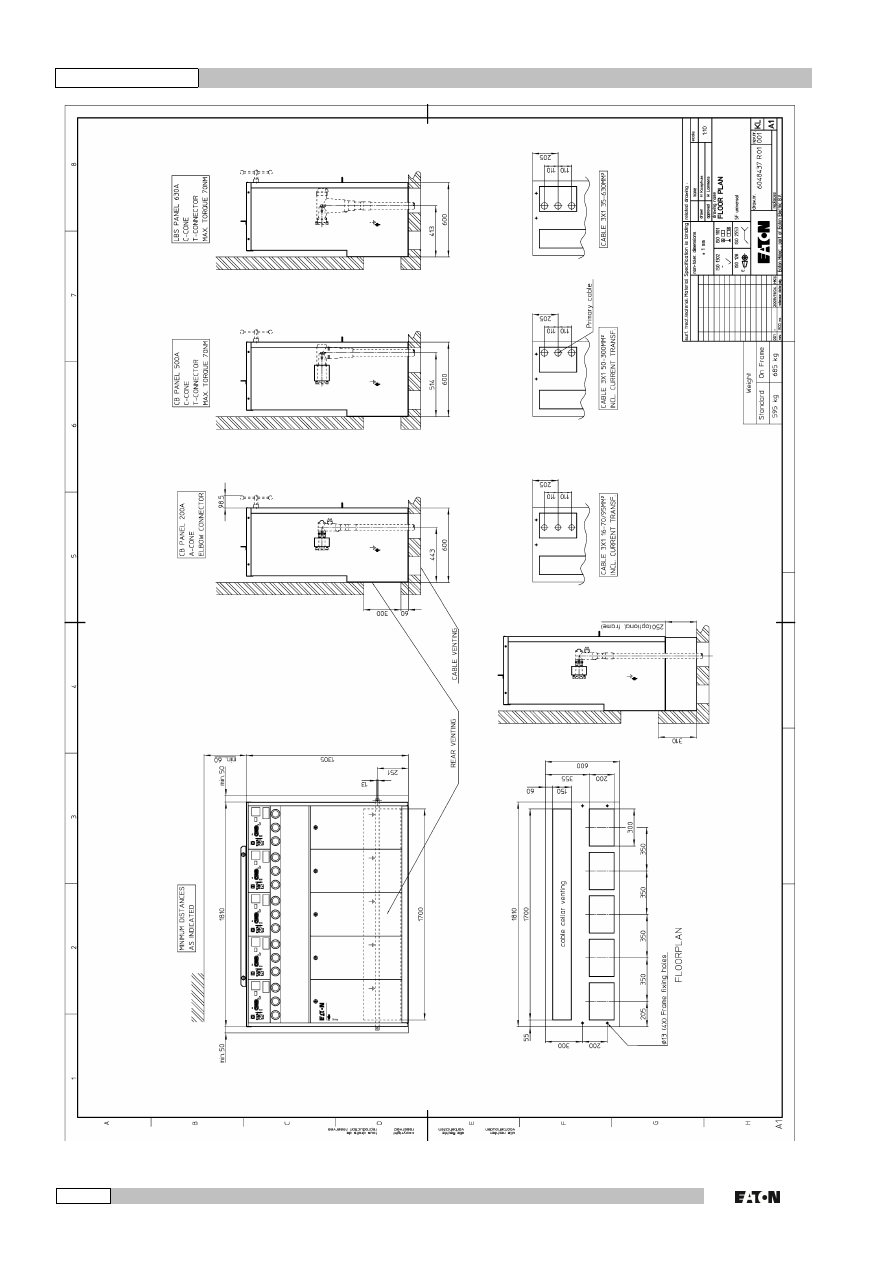

ПРИЛОЖЕНИЕ 1 – СХЕМЫ ПЛАНИРОВКИ



Xiria





38

994.610 G01 03











Xiria





994.610 G01 03

39





Xiria





40

994.610 G01 03











Xiria





994.610 G01 03

41

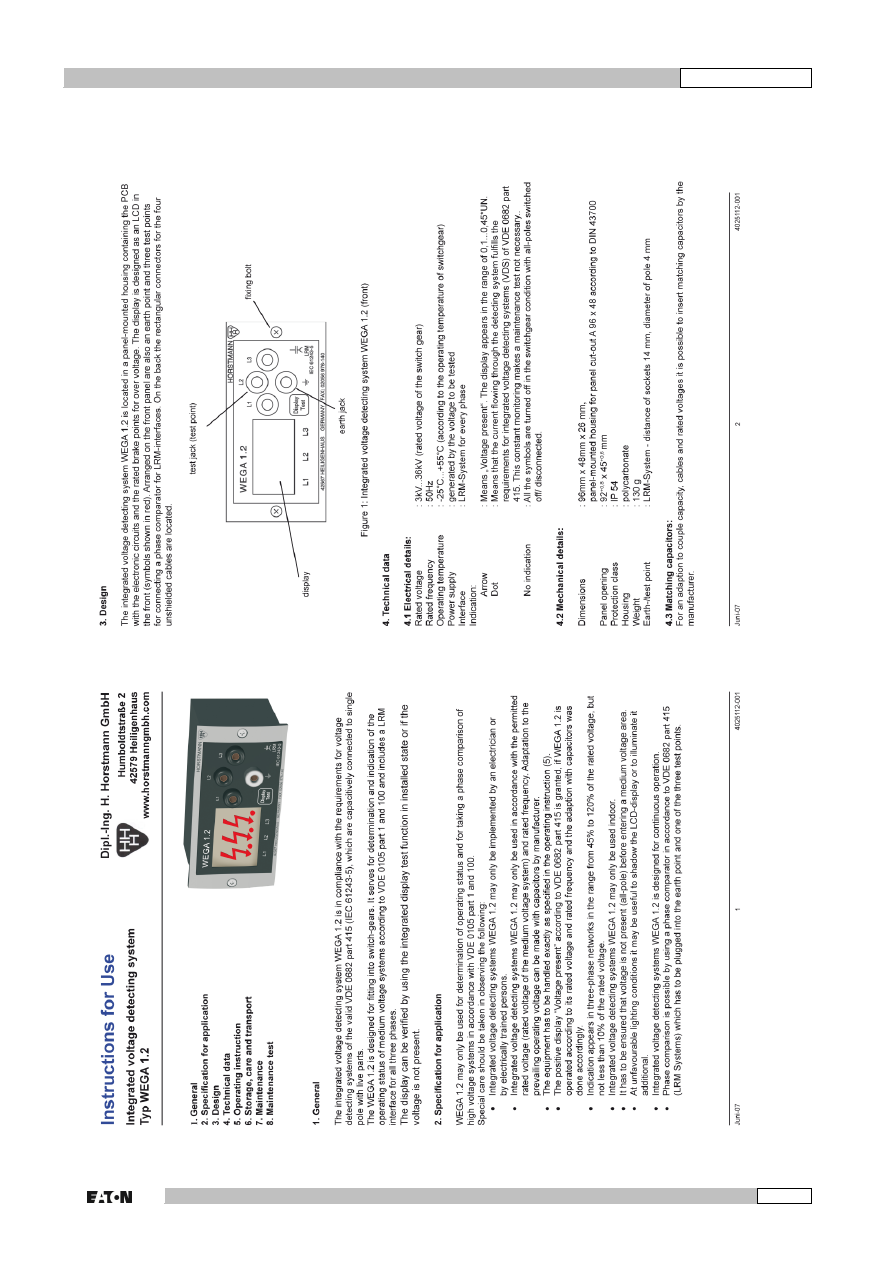

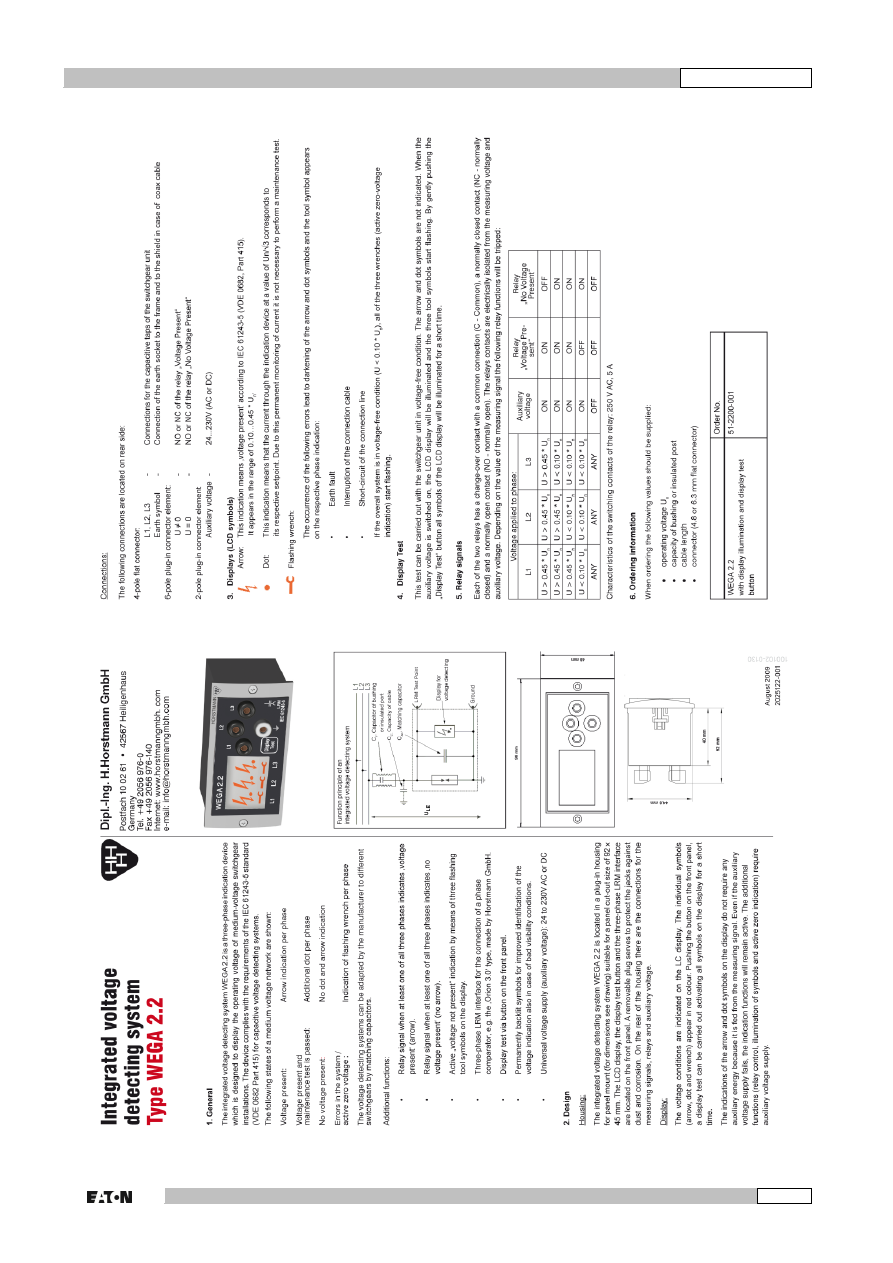

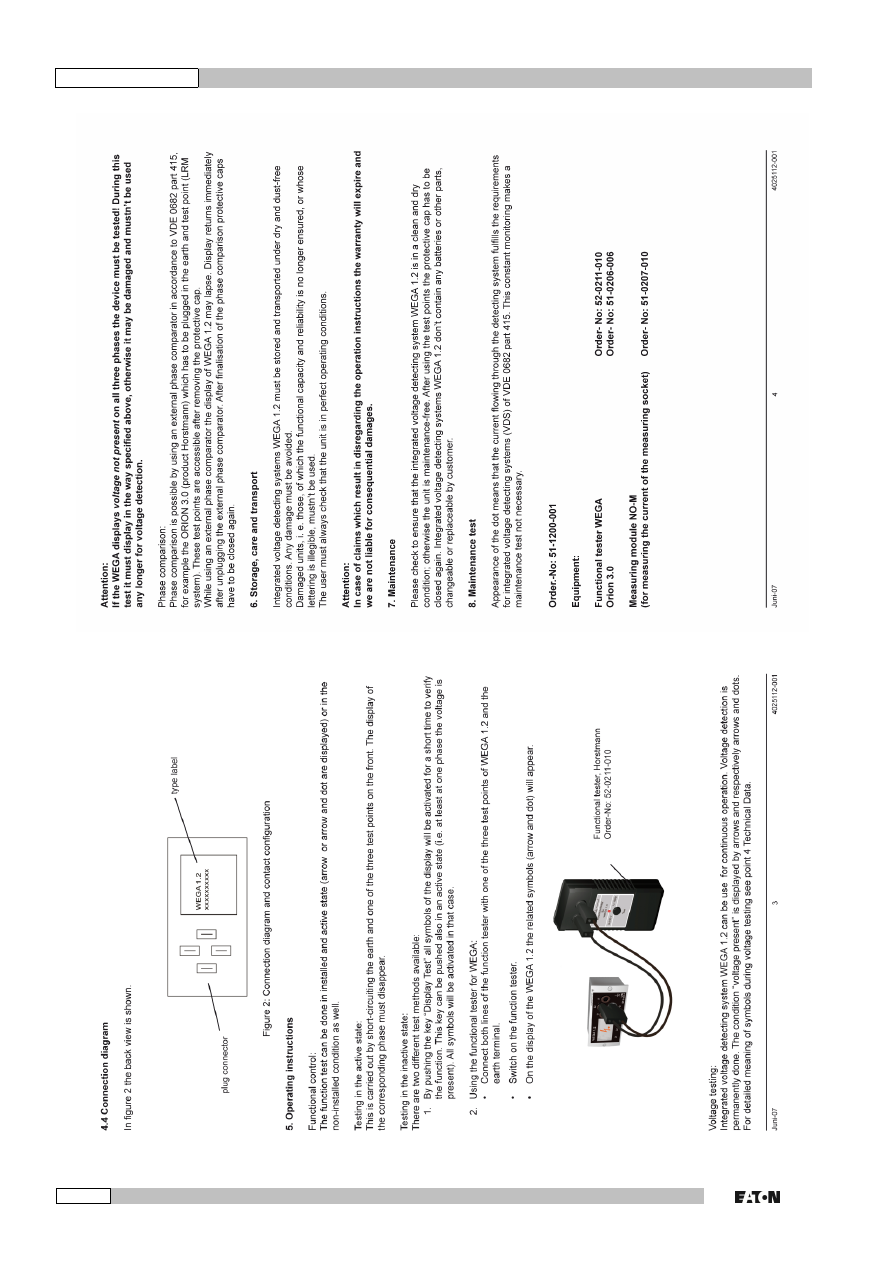

ПРИЛОЖЕНИЕ 2 – VOLTAGE DETECTING SYSTEM (WEGA)





Xiria





42

994.610 G01 03











Xiria





994.610 G01 03

43







Xiria





44

994.610 G01 03

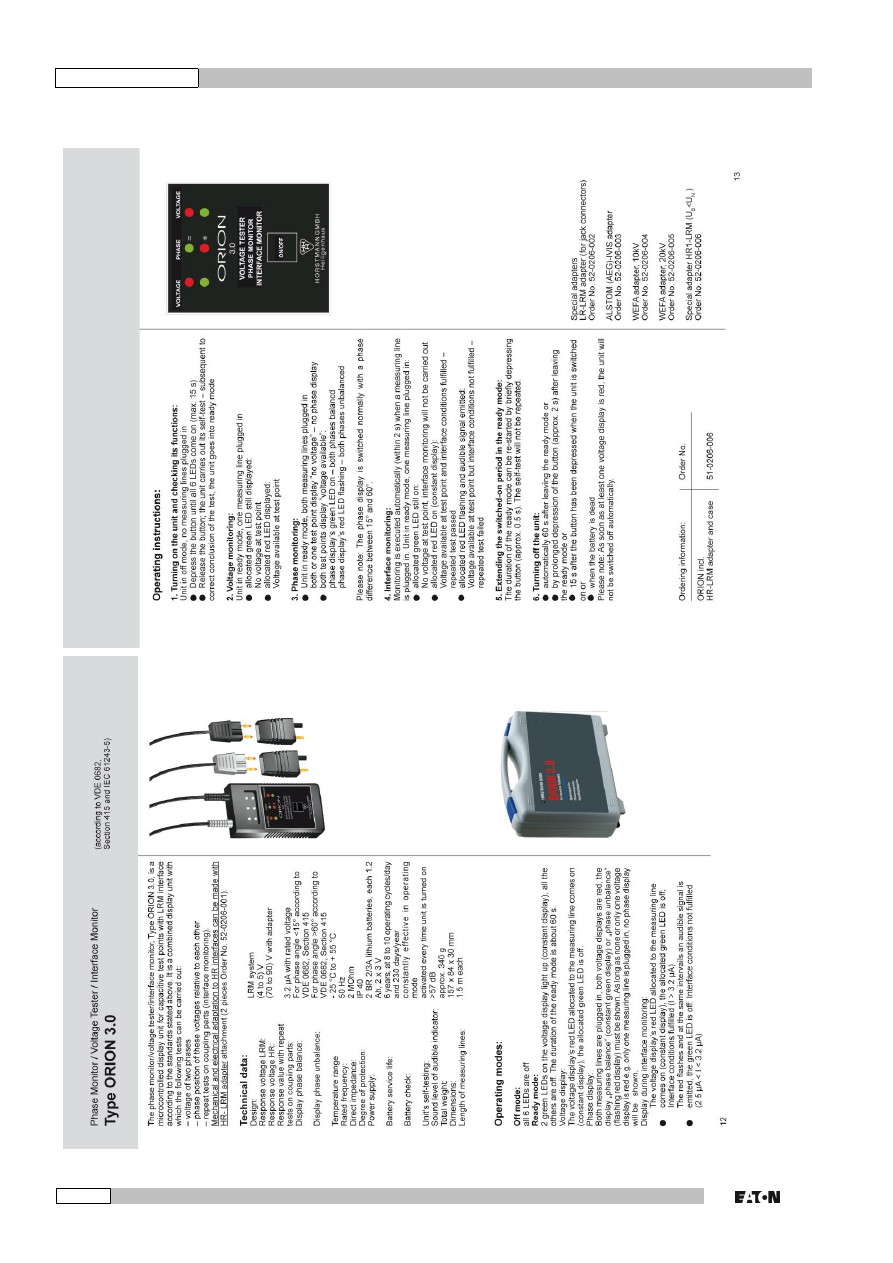

ПРИЛОЖЕНИЕ 3 – ORION 3.0







Xiria





994.610 G01 03

45

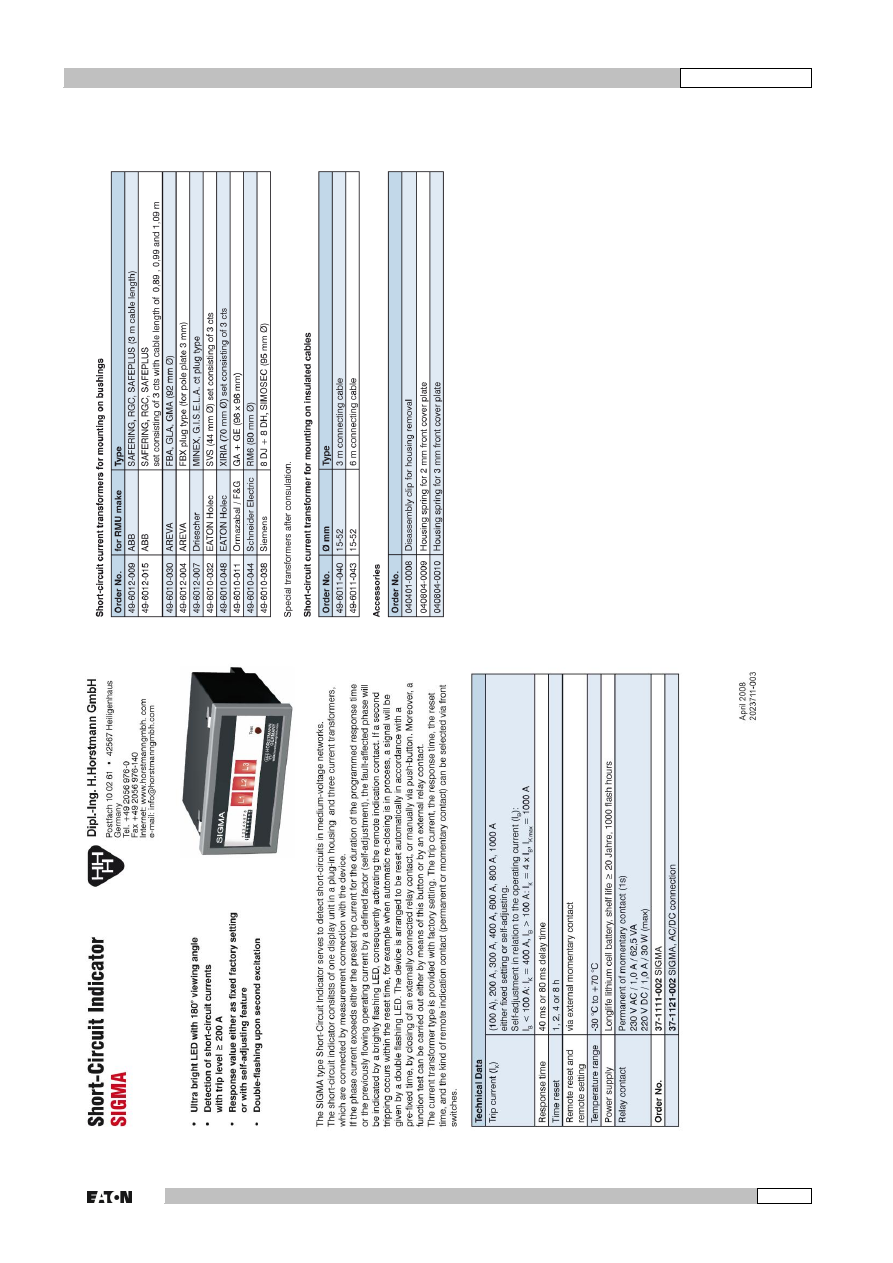

ПРИЛОЖЕНИЕ 4 – SHORT CIRCUIT INDICATOR





Xiria





46

994.610 G01 03





ПРИЛОЖЕНИЕ 5 – ИЗМЕРЕНИЕ
ТАРИФА 12 КВ

A5.1

Система

A5.1

Описание стандартной системы

Система Xiria с измерением тарифа типа MA включает
трех- или четырехпанельный распределительный щит
с автоматическим выключателем в правой панели.
Этот автоматический выключатель оснащается
встроенными трансформаторами тока и напряжения
на стороне кабеля для измерения тарифа.
Другие панели могут иметь любую конструкцию. Все
панели могут управляться вручную или оснащаться
стандартными опциями Xiria.



A5.1.2

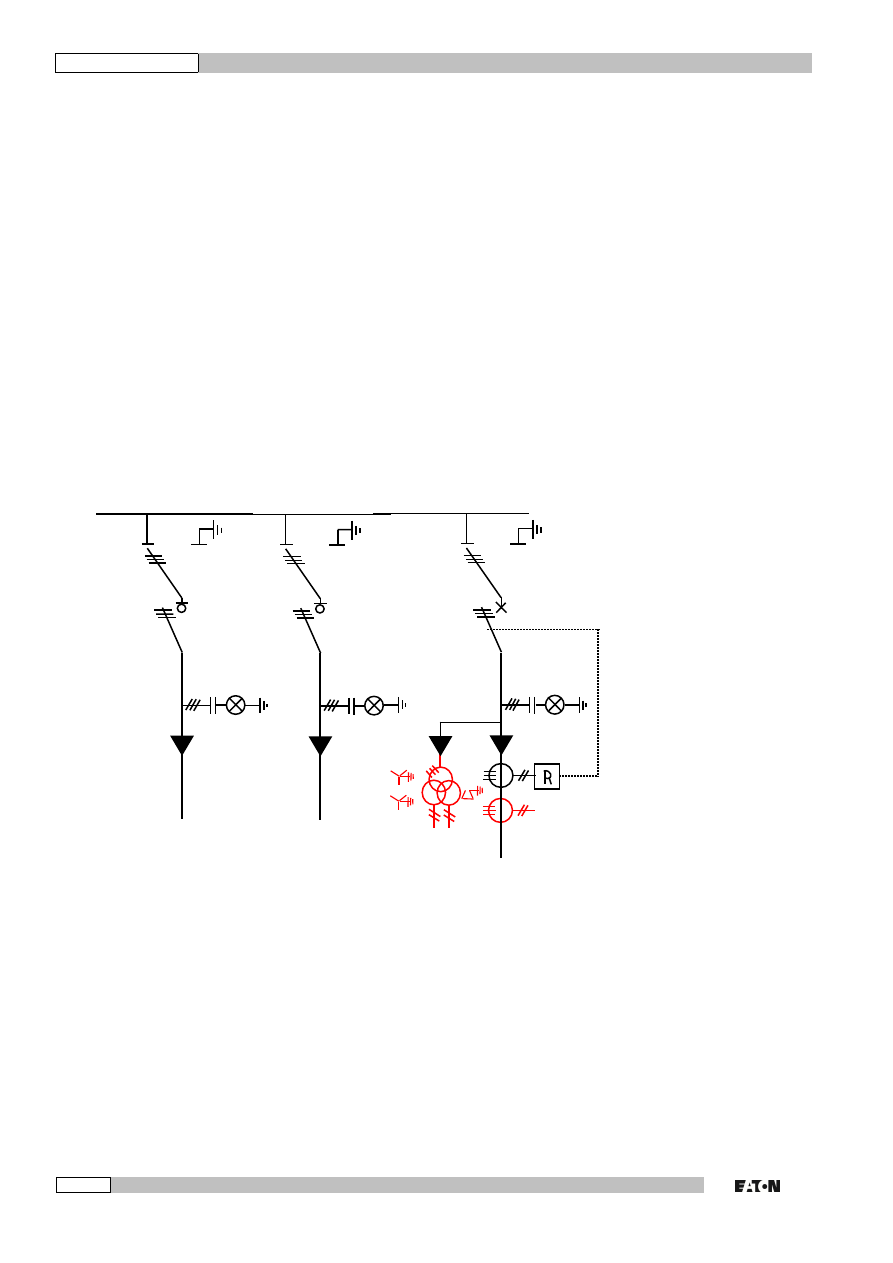

Однолинейная схема трехпанельного

устройства с измерением тарифа (пример):







Выключатель нагрузки

Выключатель нагрузки

Автоматический выключатель с измерением тарифа











Xiria





994.610 G01 03

47



A5.1.3

Проектные технические характеристики

распределительного щита с измерением тарифа
и трансформаторами тока и напряжения на
стороне кабеля в правой панели:





Дроссельная катушка и сопротивление для
фильтра антиферромагнитного резонанса (L20-

R20)





Трансформаторы тока для измерительной фазы
L1, L2 и L3  (T1-T2-T3)





Трансформаторы тока для защитной фазы L1,
L2 и L3 (T4-T5-T6)





Трансформаторы напряжения для
измерительной фазы L1, L2 и L3 (T20-T21-T22)





Зажимы заземления X9, X6





Предохранители с ножевыми контактами DIN00
для подключения вторичной обмотки
трансформаторов напряжения (F20 и F21)





Миниатюрный автоматический выключатель
(MCB) для третичных обмоток
трансформаторов напряжения (F24)





Клеммная колодка для внешнего
измерительного оборудования (X2 и X3)





Первичные соединители для внутреннего
подключения трансформаторов напряжения

(RSTI 58)





Передние первичные соединители для
основных первичных кабелей (RSTI CC58)





L20 R20 X9

F20 F21 F24 X2 X3 X6

T1 T2 T3

T20 T21 T22

T4 T5 T6

Соединители RSTI 58 и RSTI CC58

Xiria





48

994.610 G01 03





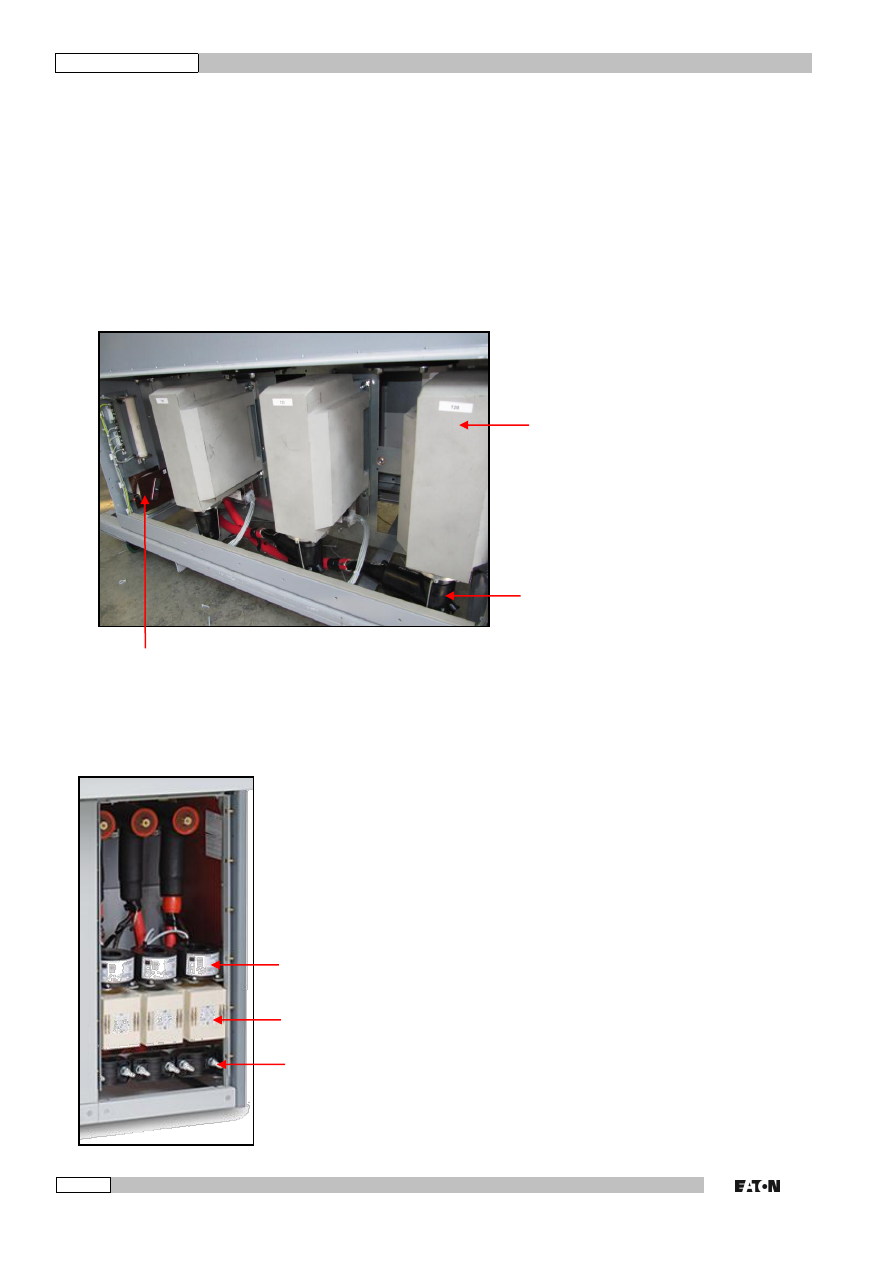

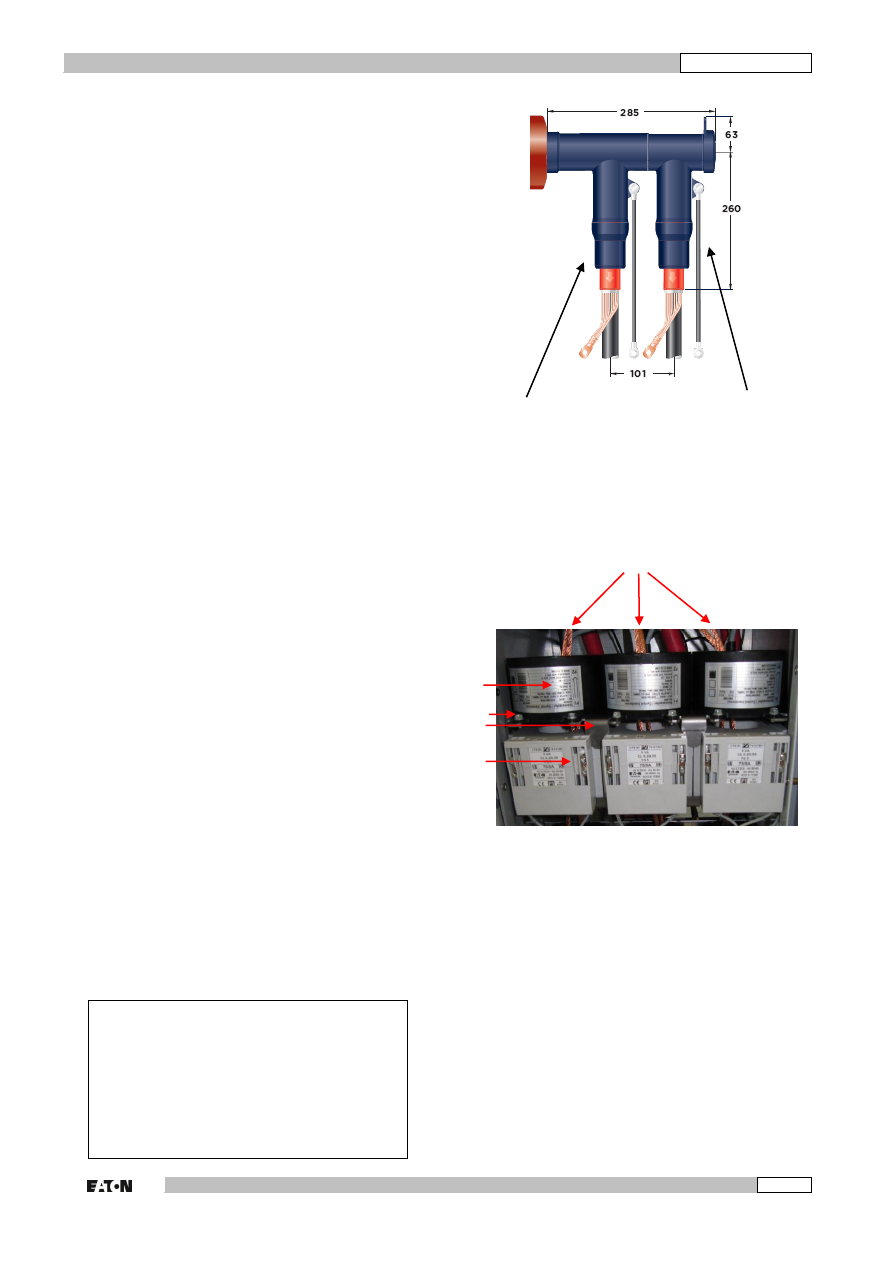

Трансформаторы напряжения:
Трансформаторы напряжения устанавливаются в
распределительное устройство в задней части. Их
подключение к автоматическому выключателю
осуществляется посредством предварительно
собранных внутренних первичных кабелей в крайней
правой панели (номер 3). Также в этой части
распределительного устройства устанавливаются
дроссельная катушка и сопротивление для фильтра
антиферромагнитного резонанса, подключенного к
третичной обмотке. Подключения на трансформаторах

напряжения выполняются с помощью заземленных
экранированных соединителей типа A. Подключения
на кабельных конусах автоматического выключателя
(панель 3) выполняются с помощью заземленных
экранированных соединителей типа C,
смонтированных параллельно с соединителями для
первичных кабелей. Из-за ограниченного монтажного
пространства в кабельном отсеке эти соединители
представляют собой изделия производителя Tyco типа
RSTI 58 и RSTI CC58.









Трансформаторы тока:
Трансформаторы тока для измерения и защиты
автоматического выключателя (панель 3)
устанавливаются в кабельном отсеке в области

первичных кабелей. Они монтируются на
металлическом подрамнике для простоты
снятия/установки без отключения вторичной
электропроводки при монтаже первичных кабелей.







Трансформаторы
напряжения

Соединитель типа A на
трансформаторе напряжения



Дроссельная катушка и сопротивление
(фильтр

Трансформаторы тока для защиты

Трансформаторы тока для измерения

Зажимы для первичного кабеля



Xiria





994.610 G01 03

49



A5.1.4

Соединение первичных основных кабелей

и трансформаторов напряжения:
Из-за ограниченного монтажного пространства в
кабельном отсеке первичные кабели и
трансформаторы напряжения подключаются с
помощью соединителей изготовителя Tyco типа RSTI
58. Соединители и кабели для трансформаторов
напряжения предварительно испытываются и
монтируются на кабельных конусах автоматического
выключателя. (панель 3).
Параллельно этим предварительно собранным
соединителям на месте можно установить
соединители типа RSTI CC58 для первичных основных
кабелей.





A5.1.5

Снятие/установка трансформаторов тока

Для облегчения процесса подключения первичных
кабелей трансформаторы тока в кабельном отсеке
могут быть сняты и вновь установлены.

Снятие при монтаже первичных кабелей:

1.

Откройте кабельный отсек согласно стандартным
инструкциям.

2.

Демонтируйте трансформаторы тока для защиты
(A), отвинтив два болта на передней стороне (B).
Нет необходимости в отсоединении вторичной
электропроводки.

3.

Позади этих трансформаторов тока можно
обнаружить монтажную плиту, установленную с
помощью болтов (C). Снимите эти болты и
монтажную плиту.

4.

Теперь трансформаторы тока для измерения (D)
можно поднять и убрать, также снимите
кабельную стяжку со вторичной электропроводки.
Вторичную электропроводку необходимо
отсоединить.

Установка на место:
Проведите первичные кабели через трансформаторы
тока и вновь установите их, как описано выше.



П

РИМЕЧАНИЕ



После установки трансформаторов тока на
место необходимо заземлить соединения
первичных кабелей посредством
предварительно смонтированных проводов
заземлений (F). В этом случае никакие токи
заземления, проходящие через эти соединения,
не будут влиять на результаты измерения







Соединение RSTI58
трансформаторов
напряжения

Соединение
основных первичных
кабелей RSTI

A

B

C

D

F
