Трактор TYM 433 / T503 / T553. РУКОВОДСТВО - часть 8







112

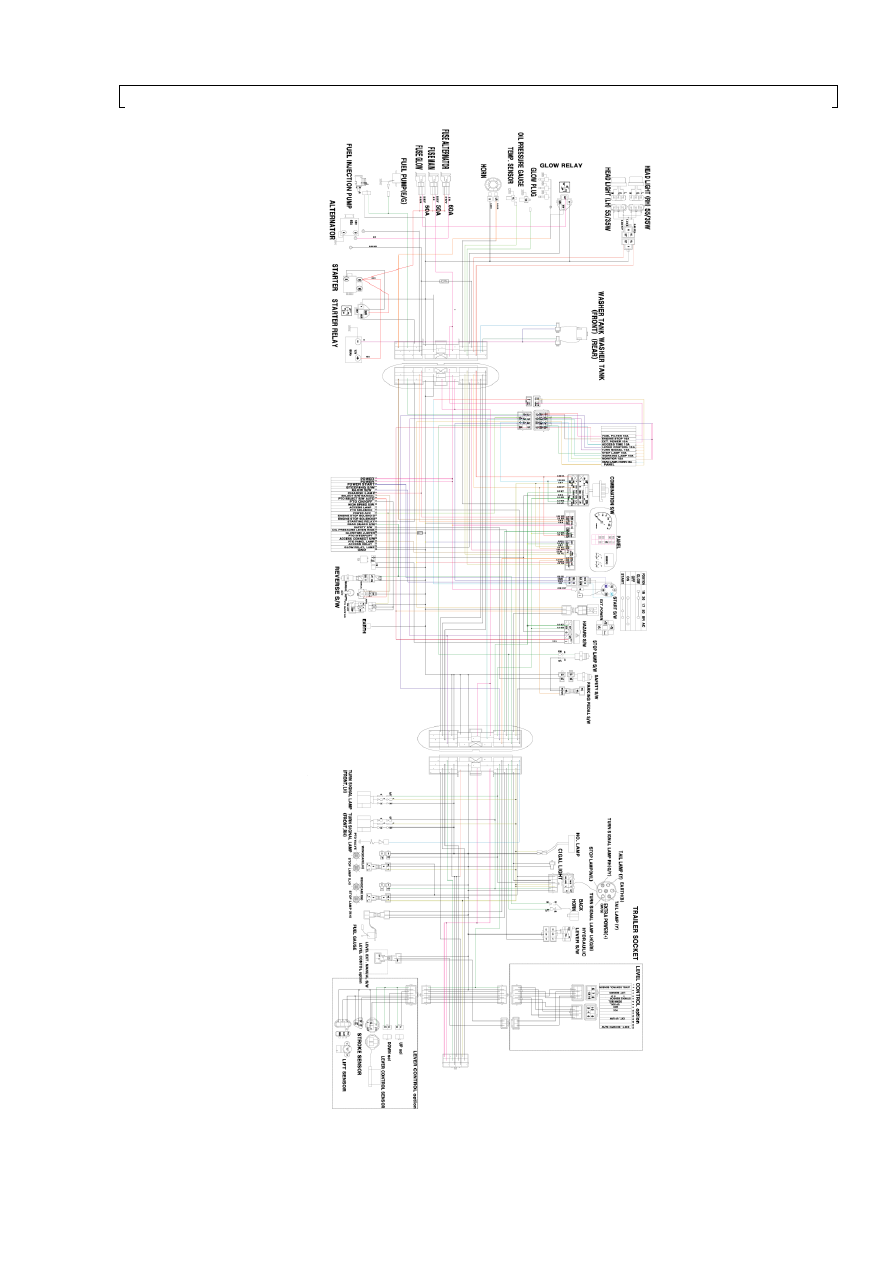

T433/Т503/Т553 С ЗАЩИТНОЙ РАМОЙ  СХЕМА ЭЛЕКТРОПРОВОДКИ (А3)















113

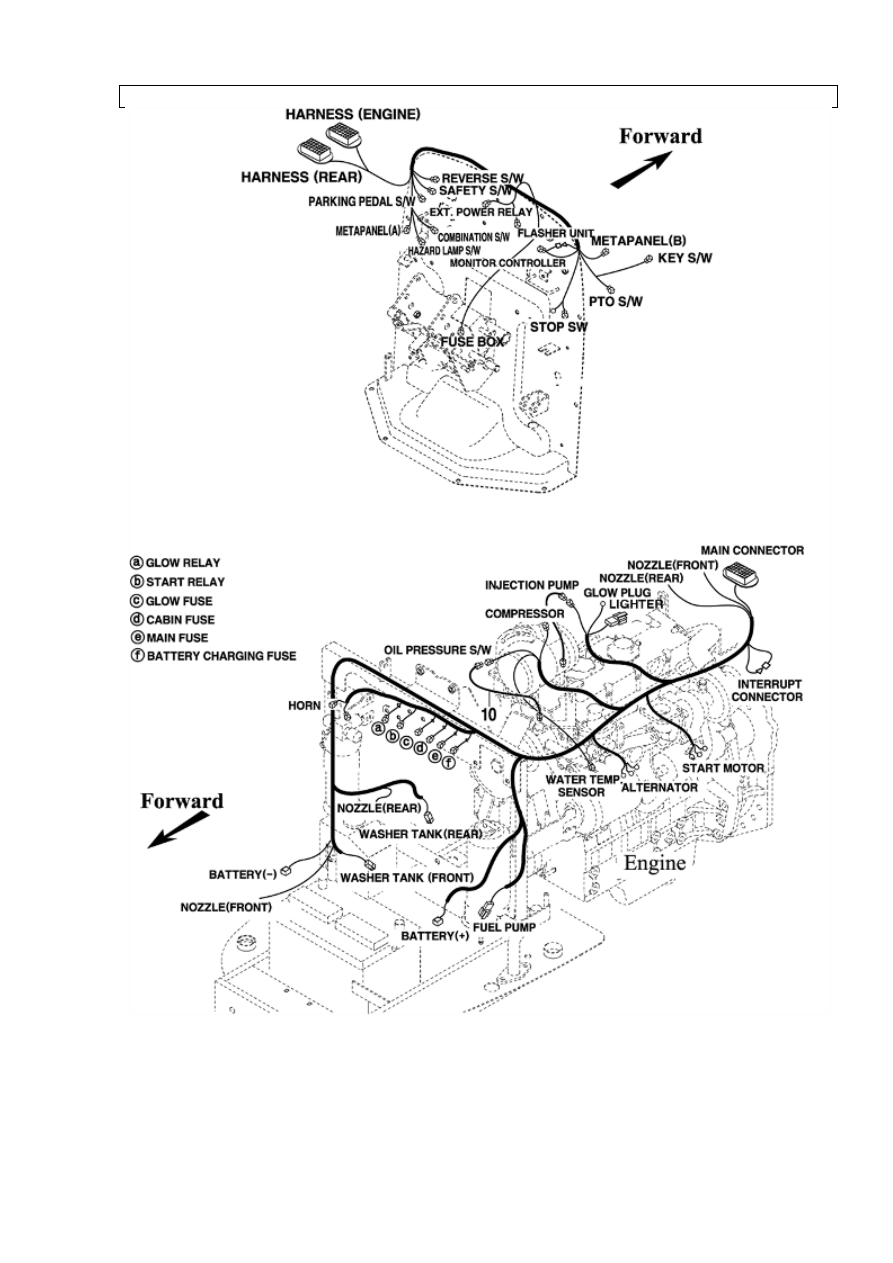

СХЕМА ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ Т433/Т503/Т553

















114

Harness (Engine)

Жгут (к двигателю)

Harness (rear)

Жгут (задний)

Reverse s/w

Переключатель реверса

Safety s/w

Предохранительный переключатель

Forward

Вперед

Parking pedal s/w

Переключатель педали парковочного
тормоза

Ext. Power s/w

Переключатель внешнего источника
энергии

Metalpanel (A)

Метапанель (А)

Combination s/w

Комбинированный переключатель

Hazard lamp s/w

Переключатель аварийной сигнализации

Monitor controller

Контроллер монитора

Flasher unit

Проблесковый маячок

Metapanel (B)

Метапанель (В)

Key s/w

Переключатель ключа

PTO s/w

Переключатель РТО

Stop s/w

Переключатель останова

Fuse box

Блок предохранителей



(a) Glow relay

Реле запальной свечи

(b) Start relay

Реле пуск

(c) Glow fuse

Предохранитель запальной свечи

(d) Cabin fuse

Предохранитель кабины

(e) Main fuse

Главный предохранитель

(f) Battery charging fuse

Предохранитель заряда аккумулятора



Main connector

Главный разъем

Nozzle (front)

Форсунка (передняя)

Nozzle (rear)

Форсунка (задняя)

Glow plug

Запальная свеча

Lighter

Зажигалка

Interrupt connector

Разъем прерывателя

Injection pump

Инжекторный насос

Compressor

Компрессор

Oil pressure s/w

Переключатель давления масла

Horn

Клаксон

Water temp sensor

Датчик температуры воды

Start motor

Пуск двигателя

Alternator

Генератор

Washer tank (rear)

Бачок омывателя (задний)

Washer tank (front)

Бачок омывателя (переднийЗ

Engine

Двигатель

Battery (-)

Аккумулятор (-)

Fuel pump

Топливный насос

Battery (+)

Аккумулятор (+)











115



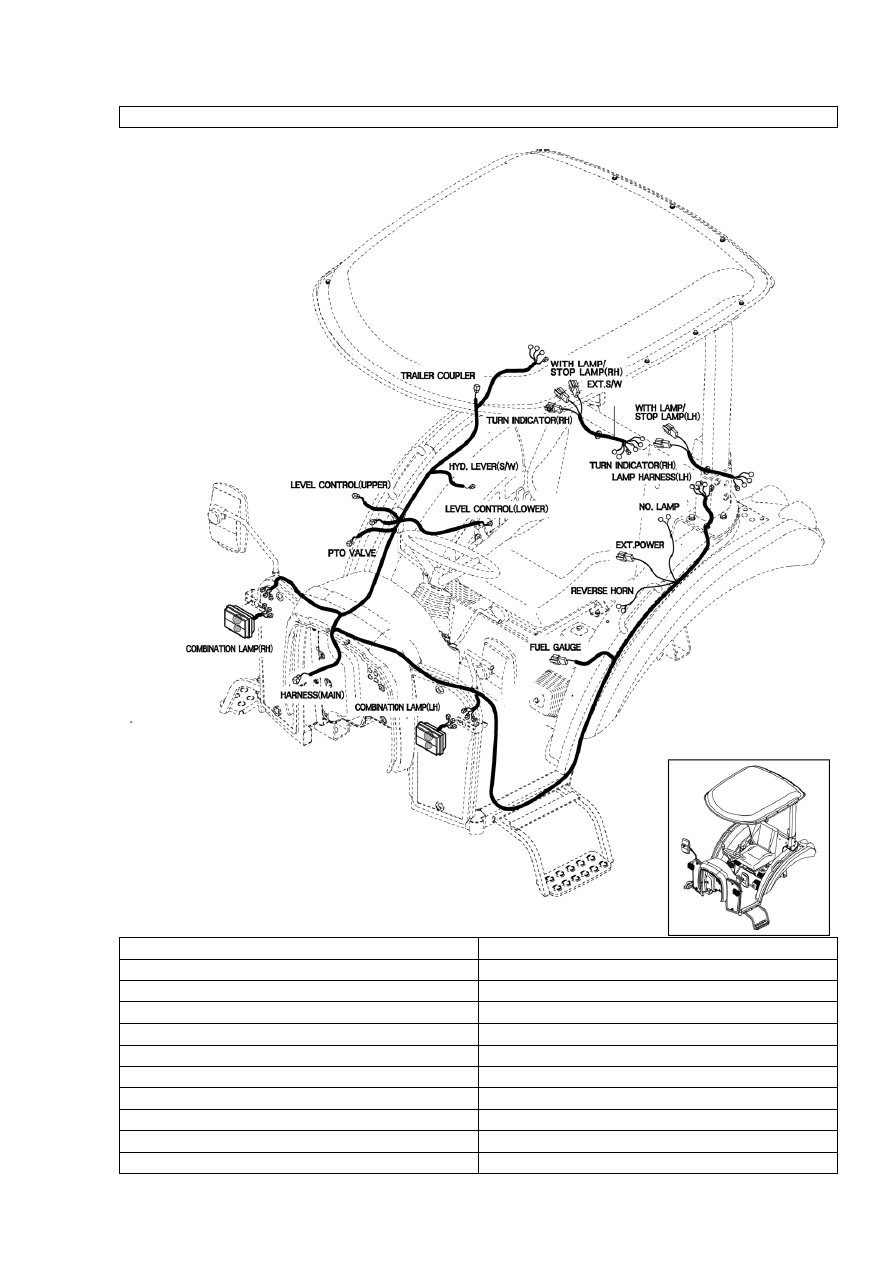

СХЕМА ЭЛЕКТРОПРОВОДКИ Т433/Т503/Т553 С ЗАЩИТНОЙ РАМОЙ







Trailer Coupler

Розетка прицепа

With lamp / stop lamp

С фонарем / фонарь тормоза

Lamp harness

Жгут фонаря

Turn indicator

Указатель поворота

Hyd. Lever (s/w)

Уровень жидкости (переключатель)

Level controller

Контроллер уровня

PTO valve

Клапан РТО

Level control (upper)

Контроллер уровня (верхний)

Combination lamp

Комбинированный фонарь

Fuel gauge

Топливный датчик

Reverse horn

Сигнал заднего хода







116

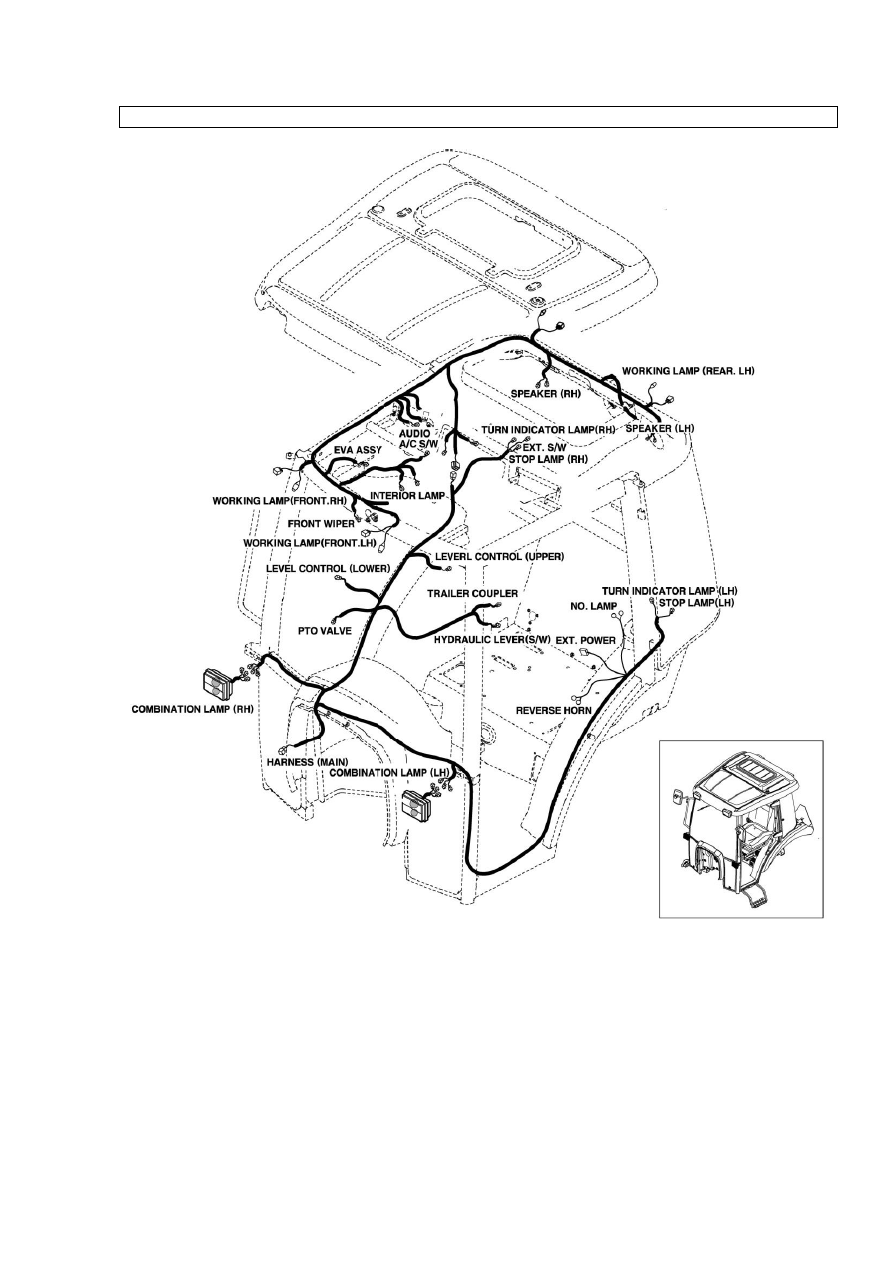

Т433/Т503/Т553 СХЕМА ЭЛЕКТРОПРОВОДКИ КАБИНЫ (1)



















117

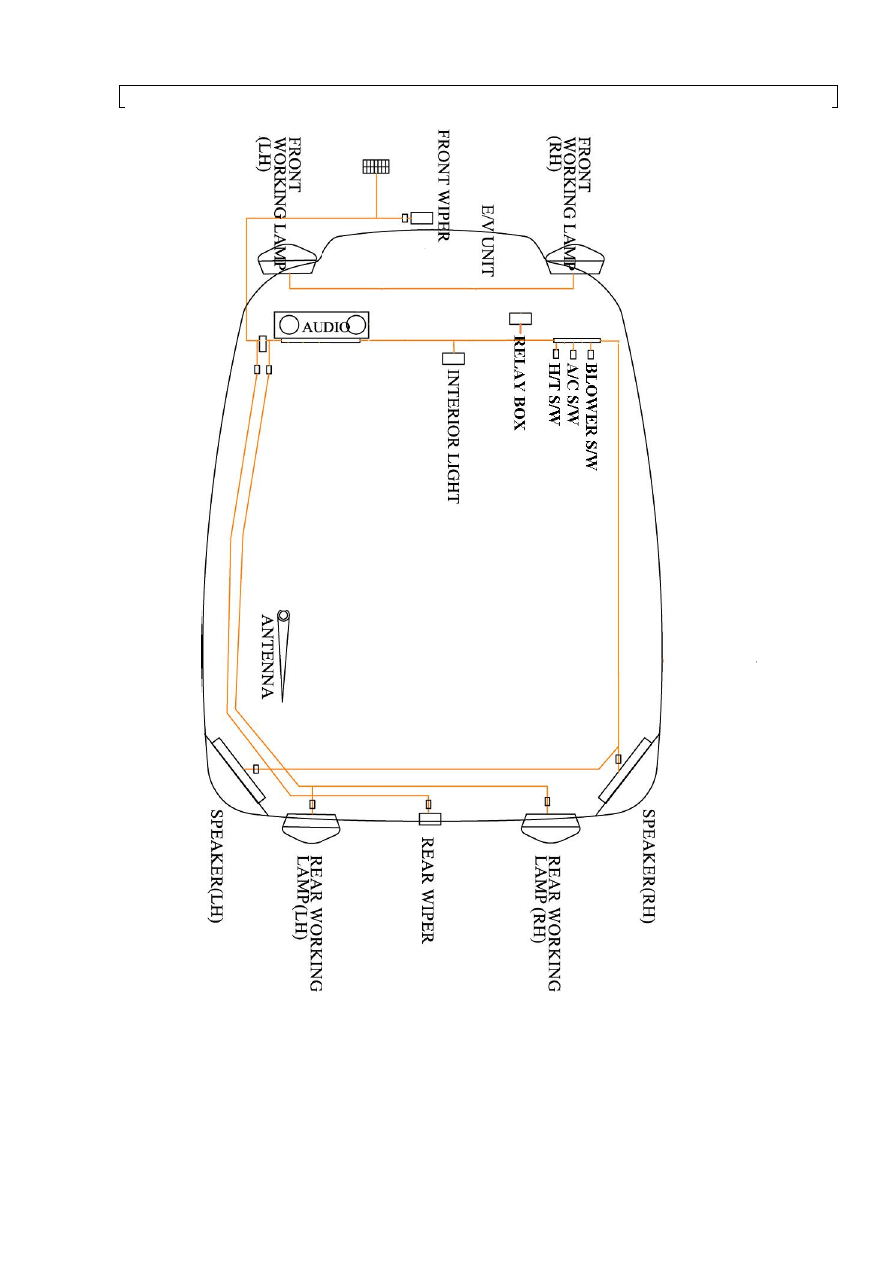

Т433/Т503/Т553 СХЕМА ЭЛЕКТРОПРОВОДКИ КАБИНЫ (2)















118

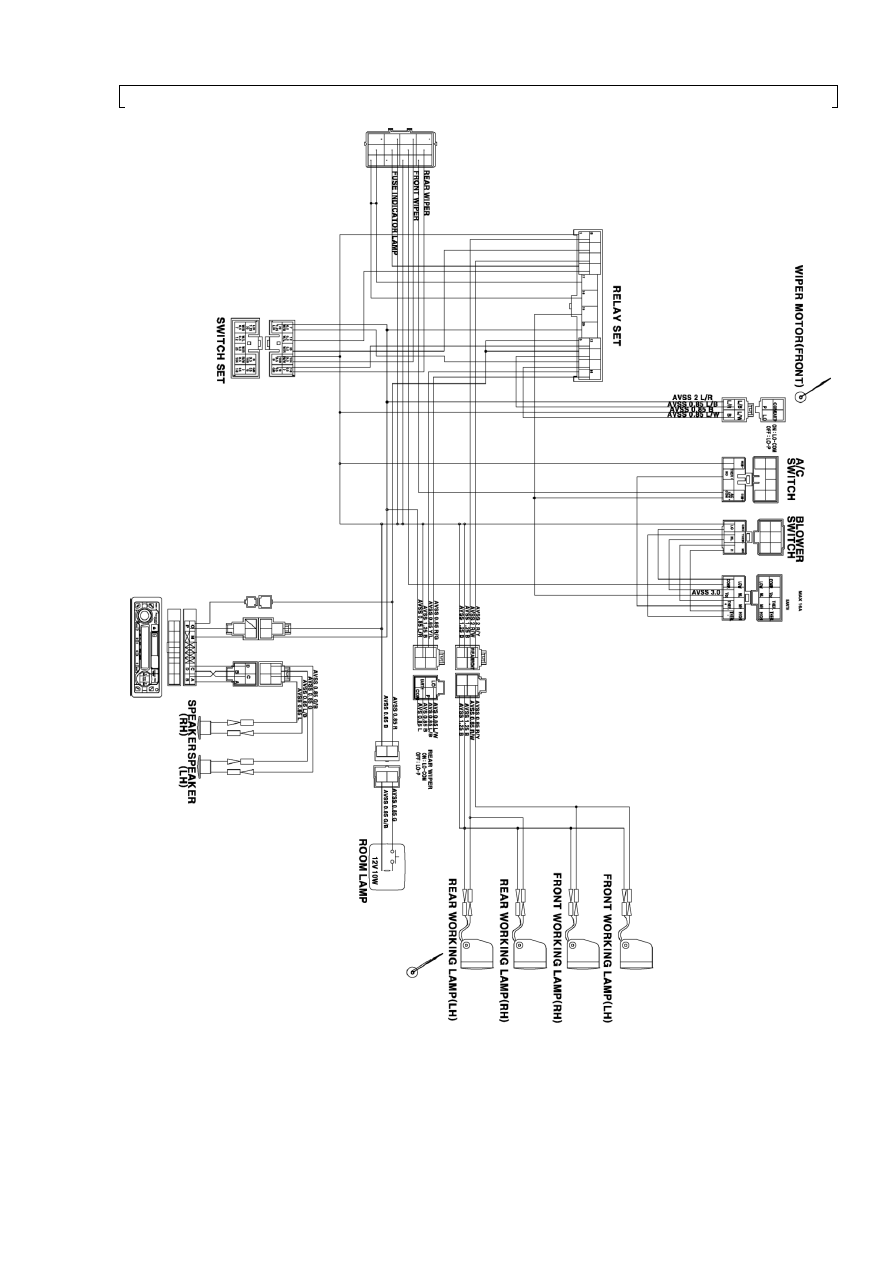

Т433/Т503/Т553 СХЕМА ЭЛЕКТРОПРОВОДКИ КАБИНЫ (3)

















119

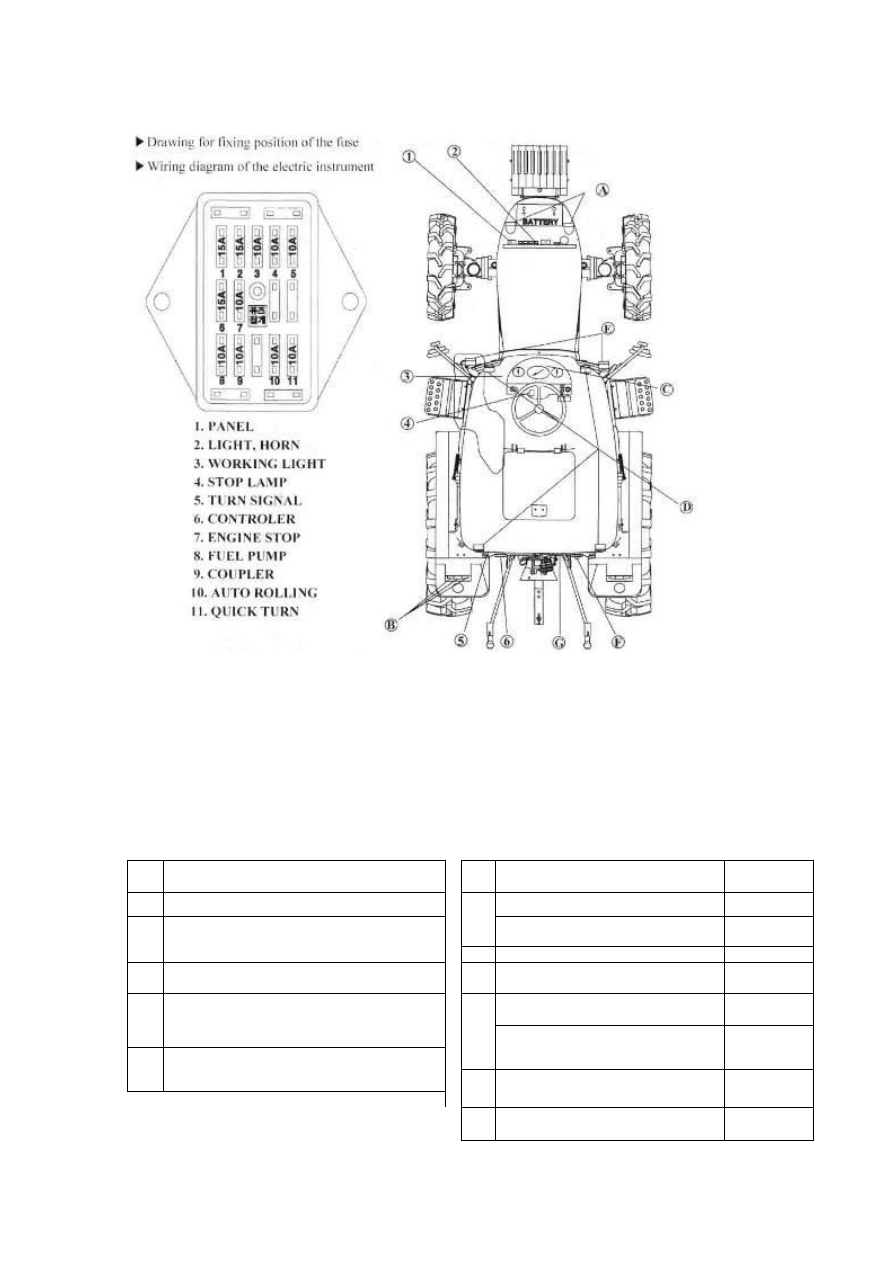

► Схема крепления плавких предохранителей
► Схема расположения электрооборудования



1.



ПАНЕЛЬ



2.



ФОНАРЬ, КЛАКСОН



3.



РАБОЧИЙ ФОНАРЬ



4.



ФОНАРЬ ТОРМОЗА



5.



УКАЗАТЕЛЬ ПОВОРОТА



6.



КОНТРОЛЛЕР



7.



ОСТАНОВКА ДВИГАТЕЛЯ



8.



ТОПЛИВНЫЙ НАСОС



9.



МУФТА



10.



АВТООБКАТКА



11.



БЫСТРЫЙ ПОВОРОТ



1



БЛОК ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ





A

ФАРА



12 В 55 ВТ



2



ТУГОПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ



B

ЛАМПА УКАЗАТЕЛЯ ПОВОРОТА



12 В 21 ВТ



3



БЛОК РЕЛЕ ПИТАНИЯ УКАЗАТЕЛЕЙ
ПОВОРОТА



ЗАДНИЙ ФОНАРЬ ТОРМОЗА



21/5 ВТ



C

ЛАМПА МЕТА ПАНЕЛИ



12 В 3.4 ВТ



4



МОНИТОР РТО



D

РАБОЧИЙ ФОНАРЬ



12 В 35 ВТ



5



РАЗЪЕМ ПИТАНИЯ С МАКСИМАЛЬНОЙ
СИЛОЙ ТОКА



E

ЛАМПА УКАЗАТЕЛЯ ПОВОРОТА



12 В 21 ВТ



ЛАМПА ГАБАРИТНОГО ФОНАРЯ



21В 5 ВТ



6



РОЗЕТКА ДЛЯ ПОДКЛЮЧЕНИЯ ПРИЦЕПА



F

ЗАДНИЙ ФОНАРЬ



12 В 20 ВТ











G

ФОНАРЬ НОМЕРНОГО ЗНАКА (EU)



12 В 20 ВТ











120



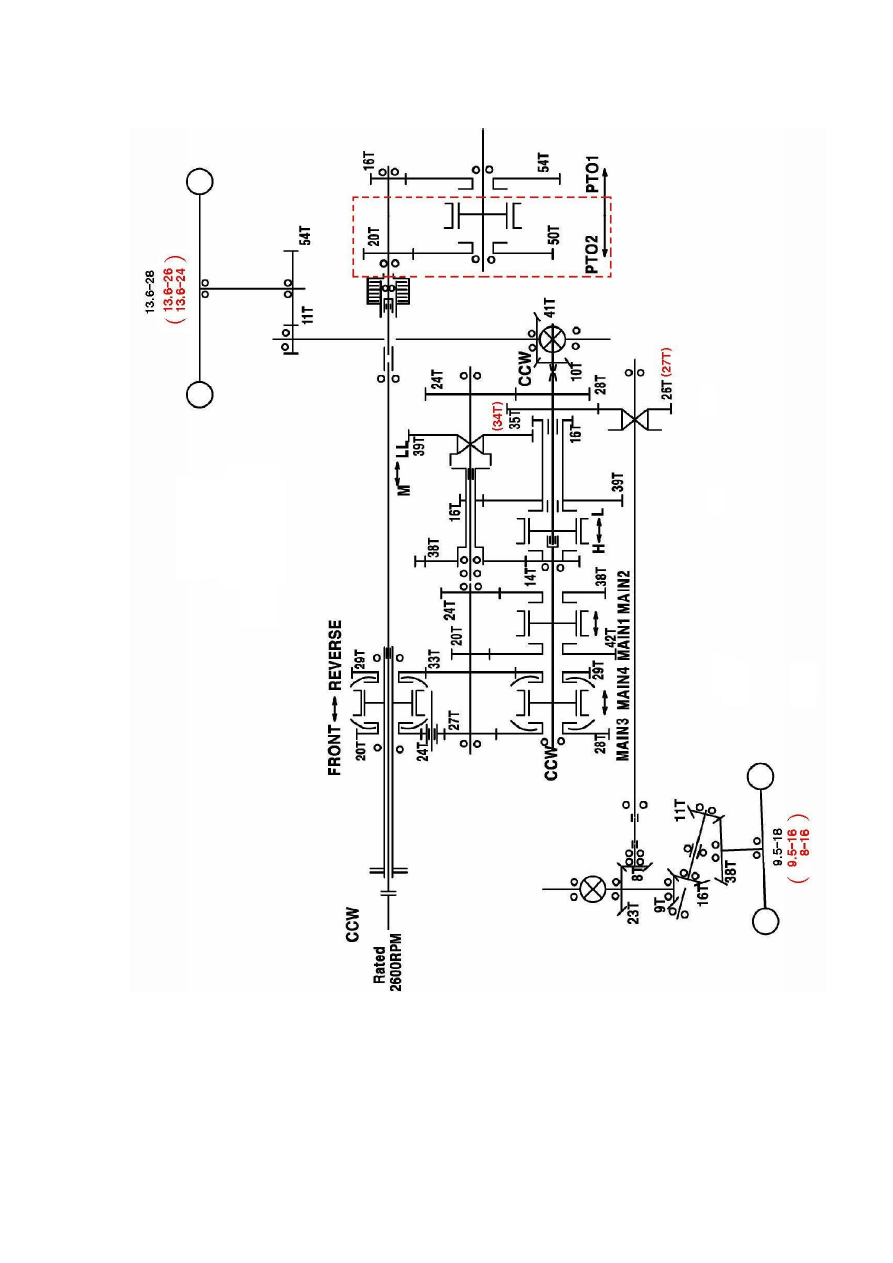

СХЕМА ПЕРЕДАЧИ МОЩНОСТИ Т553 (T433/T503)


















121

ИСТОРИЯ ЭКСПЛУАТАЦИИ ТРАКТОРА



ДАТА



№ РАБОЧЕГО

НАРЯДА



ПРИРОДА

НЕИСПРАВНОСТИ



ЗАМЕНА ДЕТАЛЕЙ



№ И ДАТА

ГАРАНТИЙНОГО

ТРЕБОВАНИЯ



ПРИМЕЧАНИЯ





















122

ЗАПИСИ О ПРОВЕДЕННОМ ОБСЛУЖИВАНИИ



ДАТА



ЗНАЧЕНИЕ МОТОЧАСОВ



ПРИРОДА/ТИП ПРОВЕДЕННОГО РЕМОНТА/ОБСЛУЖИВАНИЯ





.











123

ЖУРНАЛ ЕЖЕДНЕВНЫХ РАБОТ



ДАТА



ВЫПОЛНЕН-

НАЯ РАБОТА



МОТОЧАСЫ



РАСХОД ТОПЛИВА





ЗАПРАВКА

МОТОРНЫМ

МАСЛОМ




ПРИМЕЧАНИЯ




НА

НАЧАЛО

ДНЯ



НА КОНЕЦ

ДНЯ























124

РЕГИСТРАЦИЯ УСТАНОВКИ ЗАПАСНЫХ ЧАСТЕЙ



ДАТА



ОПИСАНИЕ ДЕТАЛИ



К-ВО



СТОИМ.



ДАТА



ОПИСАНИЕ ДЕТАЛИ



К-ВО



СТОИМ.
