DOOSAN Экскаватор Solar 225 NLC-V (номер 1001 и выше). Руководство - часть 15

Проблема

Причина

Способ устранения

Низкая мощность

Недостаточно гидравлического

Добавить гидравлическое масло

всех приводов

масла

по мере необходимости

Вакуум-фильтр засорен.

Очистить фильтр.

Отказ гидравлических насосов

Обратиться к дилеру компании

DOOSAN.

Давление разгрузки основного

Обратиться к дилеру компании

потока масла слишком мало

DOOSAN.

Гидравлические насосы

Стравить воздух из

экскаватора

гидравлических насосов

Мощность мала

Давление предохранительного

Сбросить давление

или отсутствует

клапана перегрузки слишком

только для одной

мало.

или двух функций.

Утечка наполнительного

Очистить или заменить при

обратного клапана

необходимости

Неисправен золотник

Заменить золотник клапана

распределителя.

Грязь в золотнике клапана.

Очистить или заменить при

необходимости.

Отказ исполнительного

Отремонтировать или заменить

механизма

при необходимости

Отказ уплотнение цилиндра

Отремонтировать или заменить

при необходимости.

Шток цилиндра поврежден

Отремонтировать или заменить

при необходимости.

Отказ клапана дистанционного

Заменить клапан управления

управления.

Неправильное подключение

Правильно подключить

управляющих линий

управляющие линии

Температура

Неисправен охладитель масла.

Обратиться к дилеру компании

масла слишком

DOOSAN.

высока

Ослаблен ремень вентилятора.

Затянуть ремень вентилятора при

необходимости.

СИСТЕМА ПОВОРОТА

Проблема

Причина

Способ устранения

Отсутствует

Клапан тормоза поворота

Заменить клапан тормоза.

поворот

неисправен.

Отказ таймера гидравлики

Заменить таймер.

Низкое давление отпускания

Отрегулировать давление

тормоза.

Отказ двигателя поворота

Заменить гидромотор поворота.

Отказ клапана дистанционного

Заменить клапан управления

управления.

Неправильное подключение

Правильно подключить

управляющих линий

управляющие линии

Поворот рывками

Износ редуктора механизма

Заменить редуктор механизма

поворота

Поврежден подшипник механизма

Заменить подшипник

поворота.

Плохая смазка

Добавить смазку.

ПОИСКИУСТРАНЕНИЕНЕИСПРАВНОСТЕЙ 6-3

СИСТЕМА ХОДА

Проблема

Причина

Способ устранения

Функция хода не

Утечка центрального шарнира

Отремонтировать или заменить

функционирует

при необходимости.

Тормоз не отключается

Отремонтировать стояночный

тормоз.

Отказ двигателя хода

Отремонтировать или заменить

при необходимости.

Отказ клапана дистанционного

Отремонтировать или заменить

управления

при необходимости

Неправильное подключение

Правильно подключить

управляющих линий

управляющие линии

Слишком низкая

Слишком большое или слишком

Отрегулировать натяжение

скорость хода

малое натяжение трака.

Поврежденные катки или

Отремонтировать или заменить

холостые ролики

при необходимости

Повреждение рамы гусеницы

Отремонтировать.

Тормоз не отключается

Отремонтировать стояночный

тормоз.

ЭЛЕКТРИЧЕСКАЯ СИСТЕМА

Проблема

Причина

Способ устранения

Батарея не держит

Малая мощность батарей

Очистить и затянуть.

заряд

Ремень генератора ослаблен

Затянуть или заменить ремень

или поврежден.

Слабо закрепленные или

Затянуть или заменить при

корродированные выводы

необходимости

Неисправность генератора

Отремонтировать или заменить

при необходимости.

Малая мощность

Внутреннее КЗ батареи

Заменить батарею.

батарей

КЗ проводки.

Отремонтировать.

Скорость

Отказ диска регулирования

Заменить диск регулирования

двигателя не

оборотов двигателя

регулируется

Отказ контроллера дросселя

Заменить контроллер.

Отказ управления скоростью

Отремонтировать или заменить

двигателя

при необходимости.

Перегоревший предохранитель

Заменить предохранитель.

Повреждена проводка

Отремонтировать или заменить

при необходимости.

Отказ коннектора

Отремонтировать или заменить

при необходимости.

Селектор режима

Перегоревший предохранитель.

Заменить предохранитель.

мощности не

Отказ переключателя выбора

Заменить переключатель

работает

режима мощности.

Отказ коннектора

Заменить разъем.

Повреждена проводка

Отремонтировать или заменить

при необходимости.

Отказ контроллера

e-EPOS.

Отремонтировать или заменить

при необходимости.

6-4 ПОИСКИУСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Проблема

Причина

Способ устранения

Селектор режима

Перегоревший предохранитель

Заменить предохранитель.

работы не

Селектор режима работы

Заменить переключатель.

действует

Отказ коннектора

Заменить разъем.

Повреждена проводка

Отремонтировать или заменить

при необходимости.

Отказ контроллера

e-EPOS.

Отремонтировать или заменить

при необходимости.

ПОИСКИУСТРАНЕНИЕНЕИСПРАВНОСТЕЙ 6-5

6-6 ПОИСКИУСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

СПЕЦИФИКАЦИЯ

СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ

Компонент

Технические характеристики

Метрич

English

Емкость

CECE

0,8 м³

1,05 ярд³

ковша

PCSA

0,93 м³

1,22 ярд³

Вес оборудования

20,4 метрич. тонн

22,49 тонн

Двигатель

Модель

DB58TIS (ATW)

Тип

С водяным охлаждением - 6 цилиндров

Ном. вых. мощность

150 л.с. при 2000

148 л.с при 2000

об./мин.

Максимальный момент

60 кг•

м при

1500

434 фут•фунт при

об./мин

1500 об./мин

Емкость топливного бака

320 л

85 галлона США

Гидравлическ

Тип

Аксиально-поршневой

ий насос

Сброс давления

350 кг/см²

5000 фунтов на

кв дюйм

Макс объем сброса

2 x 211 л/мин

2 x 55,7 галлонов в

мин.

Емкость

Уровень

160 л

42 галлона США

гидравл

баке

масла

Система

240 л

64 галлона США

Характеристи

Разработка

Ковш

13,1 метрич. тонн

14,4 тонн

ки

грунта

Рукоять

11,4 метрич. тонн

12,5 тонн

Скорость поворота

12,1 об./мин.

Travel Speed

Высокая

5,5 км/ч

3,41 миль/ч

скорость

Низкая

3,1 км/ч

1,92 миль/ч

скорость

Сила тяги

Высокая

8,3 метрич. тонн

9,1 тонн

скорость

Низкая

18,8 метрич. тонн

20,7 тонн

скорость

Способность преодолевать

(уклон 70% )

подъемы

Давление грунта

0,52 кг/см²

7,39 фунтов на

кв дюйм

Дорожный просвет

470 мм

18,5 дюймов

Ширина башмака гусеничной ленты

500 мм

19,7 дюймов

К-во верхних катков

2 с каждой стороны

К-во нижних катков

9 с каждой стороны

СПЕЦИФИКАЦИЯ 7-1

ОБЩИЕ РАЗМЕРЫ

Р ис. 1

5,2 м стрела

Размер

2,4 м рукоять

2,0 м рукоять

9030 мм

9160 мм

(29’7")

(30’1")

2750 мм

(9’0")

6280 мм

6410 мм

(20’7")

(21’0")

3645 мм

(11’11")

4440 мм

(14’7")

1115 мм

(3’8")

3280 мм

3270 мм

(10’9")

2490 мм

(8’2")

1245 мм

(4’1")

1245 мм

(4’1")

1990 мм

(6’6")

7-2 СПЕЦИФИКАЦИЯ

5,2 м стрела

Размер

2,4 м рукоять

2,0 м рукоять

2490 мм

(8’2")

500 мм

(50,01 cm)

470 мм

(46,99 cm)

3010 мм

(9’11")

СПЕЦИФИКАЦИЯ 7-3

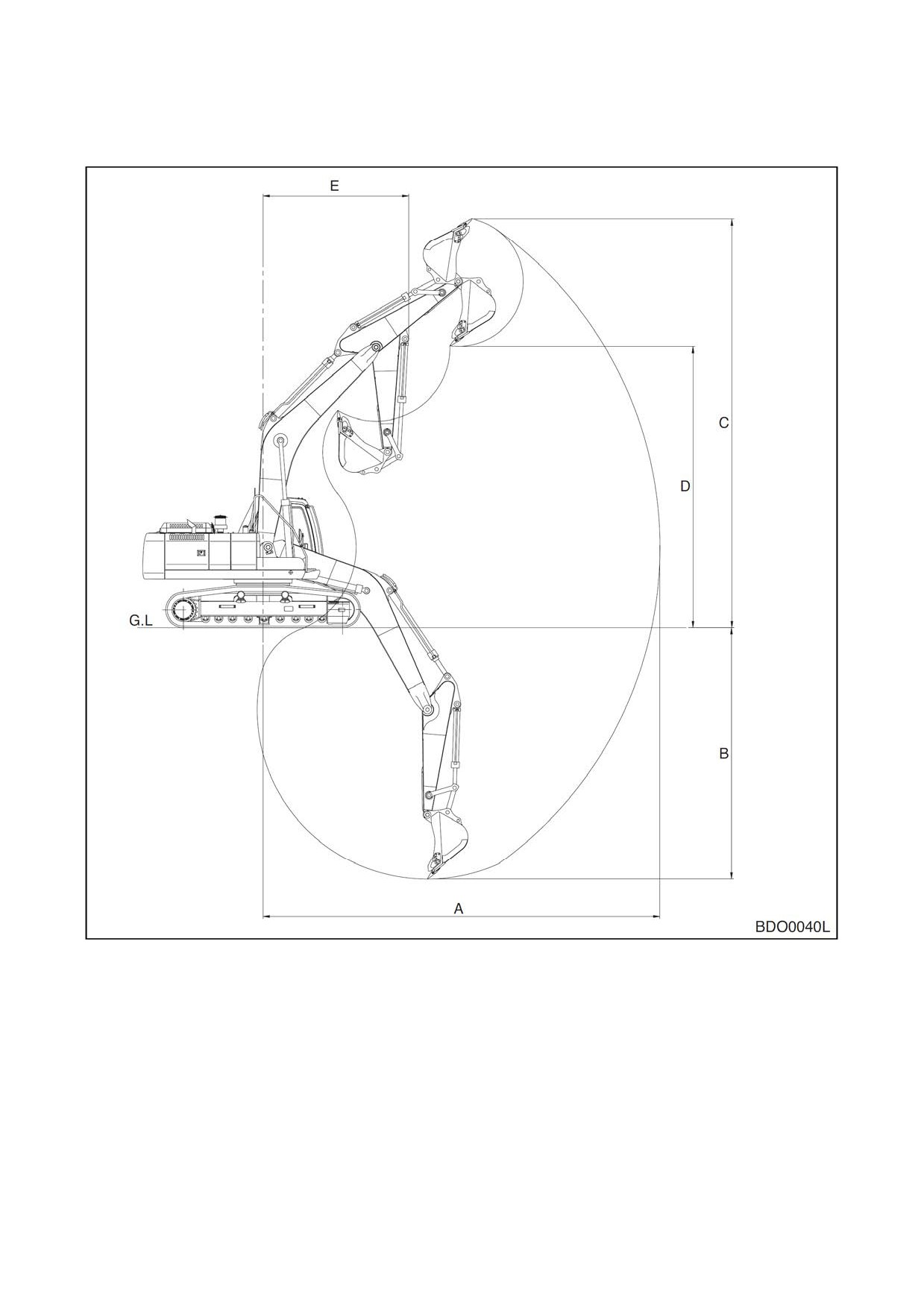

РАБОЧИЙ ДИАПАЗОН

Р ис. 2

7-4 СПЕЦИФИКАЦИЯ

5,2 м стрела

Размер

2,4 м рукоять

2,0 м рукоять

9080 мм

8570 мм

Макс. радиус копания

(29’9")

(28’1")

5770 мм

5370 мм

Макс. глубина копания

(18’11")

(17’7")

9370 мм

8720 мм

Макс. высота копания

(30’9")

(28’7")

6430 мм

5880 мм

Макс. высота разгрузки

(21’1")

(19’3")

3340 мм

3440 мм

Мин. радиус копания

(10’11")

(11’3")

СПЕЦИФИКАЦИЯ 7-5

ПРИМЕРНЫЙ ВЕС ЗАГРУЖАЕМЫХ МАТЕРИАЛОВ

ВАЖНЫЕ СВЕДЕНИЯ!

Значения веса, приведенные в таблице, являются приблизительными величинами,

рассчитанными на основе средних значений объема и массы. Они могут быть увеличены за

счет воздействия следующих факторов:

дождь, снег или грунтовые воды; затвердевание или

слеживание вследствие веса находящегося сверху продукта,

химические изменения или

промышленная обработка, изменения из-за термических или химических превращений.

НИЗКИЙ ВЕС ИЛИ

СРЕДНИЙ ВЕС ИЛИ

ВЫСОКИЙ ВЕС ИЛИ

МАТЕРИАЛ

ПЛОТНОСТЬ 1100

ПЛОТНОСТЬ 1600

ПЛОТНОСТЬ 2000

КГ/

М³, ИЛИ МЕНЬШЕ

КГ/

М³, ИЛИ МЕНЬШЕ

КГ/

М³, ИЛИ МЕНЬШЕ

Древесный уголь

401 кг/м³

---------------------

Кокс,

доменного

433 кг/м³

---------------------

размера

Кокс,

литейный

449 кг/м³

---------------------

размер

Уголь, битуминозный,

выветрившийся,

801 кг/м³

---------------------

отвалах

Уголь, битуминозный,

881 кг/м³

---------------------

в отвалах

Уголь,

антрацит

897 кг/м³

---------------------

Глина, СУХАЯ,

раздробленные

1009 кг/м³

---------------------

комки

Глина, ВЛАЖНАЯ,

---------------------

1746 кг/м³

---------------------

естественный пласт

Цемент,

портландский,

СУХОЙ

---------------------

1506 кг/м³

---------------------

сыпучий

Цемент,

портландский,

СУХОЙ

---------------------

1362 kg/m³

---------------------

клинкер

Доломит,

---------------------

1522 кг/м³

---------------------

измельченный

Земля, глинистая,

---------------------

1202 кг/м³

---------------------

СУХАЯ,

рыхлая

Земля, СУХАЯ,

---------------------

1522 кг/м³

---------------------

уплотненная

7-6 СПЕЦИФИКАЦИЯ

НИЗКИЙ ВЕС ИЛИ

СРЕДНИЙ ВЕС ИЛИ

ВЫСОКИЙ ВЕС ИЛИ

МАТЕРИАЛ

ПЛОТНОСТЬ 1100

ПЛОТНОСТЬ 1600

ПЛОТНОСТЬ

2000

КГ/

М³, ИЛИ МЕНЬШЕ

КГ/

М³, ИЛИ МЕНЬШЕ

КГ/

М³, ИЛИ МЕНЬШЕ

Земля, ВЛАЖНАЯ,

---------------------

1762 кг/м³

илистая

Гипс, прокаленный,

(подогретый,

961 кг/м³

---------------------

порошок)

Гипс, дробленый до

дюймов

---------------------

1522 кг/м³

---------------------

Гравий, СУХОЙ,

уплотненный

---------------------

1810 кг/м³

куски

Гравий, ВЛАЖНЫЙ,

уплотненный

---------------------

1922 кг/м³

куски

Известняк,

класс

---------------------

1282 кг/м³

---------------------

выше

Известняк,

мелкозернистый

---------------------

1362 кг/м³

---------------------

класс

1-1/2 или 2

Известняк,

раздробленный

---------------------

1522 кг/м³

---------------------

Известняк,

мелкозернистый

---------------------

1602 кг/м³

Фосфат,

глыбы

---------------------

1282 кг/м³

---------------------

Соль

929 кг/м³

---------------------

Снег,

малой

529 кг/м³

---------------------

плотности

Песок, СУХОЙ,

рыхлый

---------------------

1522 кг/м³

---------------------

Песок, ВЛАЖНЫЙ,

уплотненный

---------------------

1922 кг/м³

Сланец,

измельченный

---------------------

1362 кг/м³

---------------------

Сера,

измельченная

529 кг/м³

---------------------

СПЕЦИФИКАЦИЯ 7-7
