Hitachi РАБОЧЕЕ ОБОРУДОВАНИЕ СО СМЕННЫМИ СТРЕЛАМИ Zaxis 350LCK-3. Руководство - часть 10

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

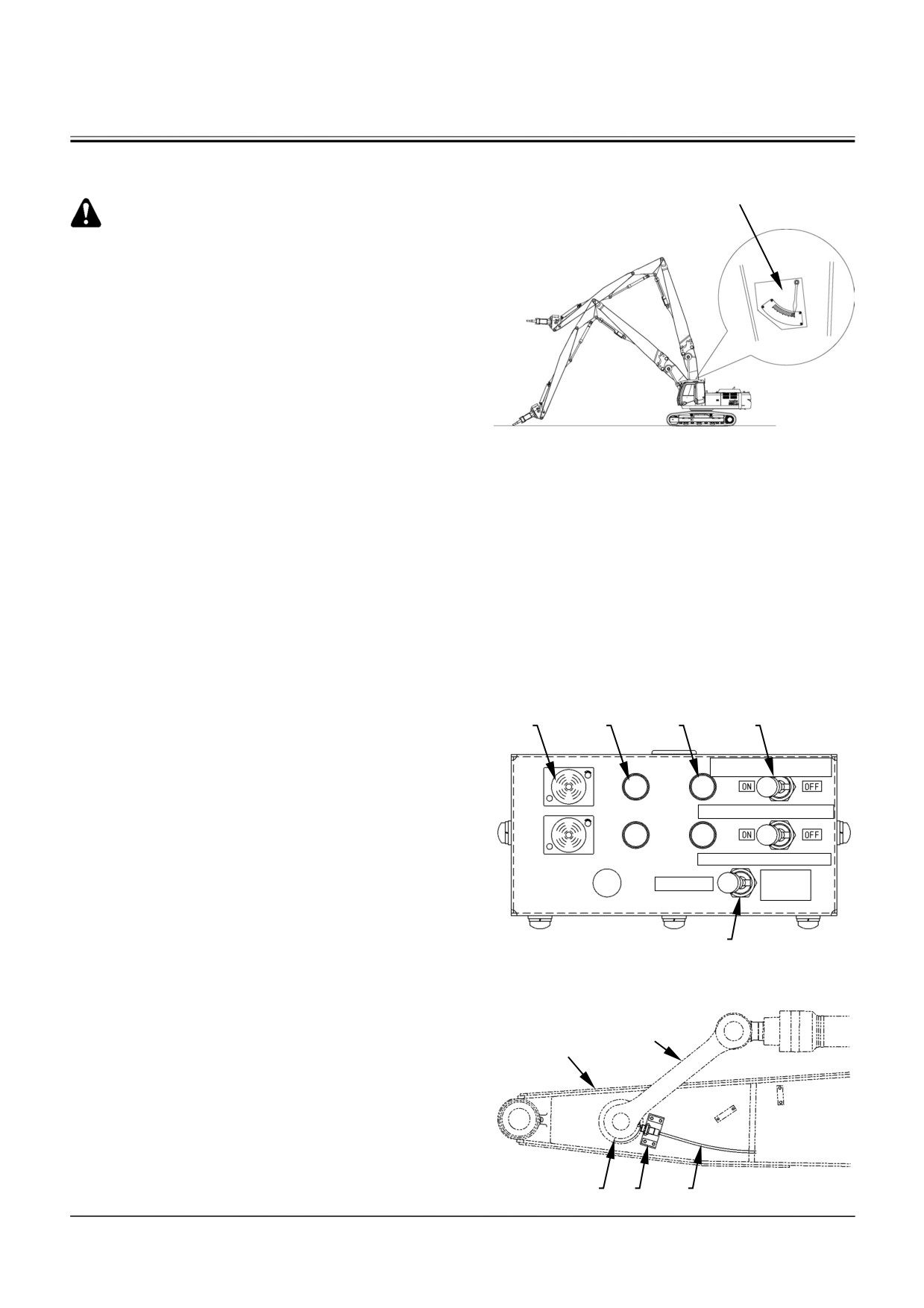

ПРОВЕРКА ГОНИОМЕТРА СТРЕЛЫ

Указатель всегда направлен вниз

ПРЕДОСТЕРЕЖЕНИЕ:

Неисправный гониометр не предупреждает

опасность опрокидывания экскаватора.

Перед началом работы убедиться в нормальном действии

гониометра.

1. Останавливают экскаватор на прочном

горизонтальном грунте и устанавливают рабочее

оборудование в положение стоянки (см. п.

Уровень грунта

СТОЯНКА).

M1V9-MB1-134

2. Уменьшают число оборотов коленчатого вала и

производят только операцию подъема стрелы.

Стрелу постепенно поднимают до тех пор, пока

стреловой гидроцилиндр не увеличит свою длину до

максимума.

3. Оставляя число оборотов коленчатого вала

неизменным, производят только операцию спуска

стрелы и снижают стрелу постепенно до тех пор,

пока бетонолом не дойдет до грунта.

4. Повторяя операции п.п. 2 и 3 несколько раз,

убедиться, что стрелка гониометра плавно

перемещается и всегда направлена вниз.

ПРОВЕРКА И НАЛАДКА

5

4

3

2

СИГНАЛИЗАЦИИ О КОНЦЕ ХОДА

ГИДРОЦИЛИНДРА (ПО ЗАКАЗУ)

Сигнализации о конце хода

гидроцилиндра ковша

ПРОВЕРКА

Сигнализации об угле стрелы

1. Устанавливают переключатель (1), расположенный

на коробке переключателей, в положение

«Хай-Лифт». При этом загорится зеленая лампочка

Режим рабочего оборудования

(3).

Убедиться в том, что гидроцилиндр

Обратная

«Хай-Лифт»

лопата

останавливается в момент, когда шток выдвинется

«Ту-Пис»

непосредственно перед концом его полного хода.

При этом должна загориться красная лампочка, и

1

M1V9-MB1-001

зазвенеть зуммер продолжительно.

Коробка переключателей

Если получится вышеизложенное действие,

сигнализация функционирует нормально.

2. Убедиться в отсутствии повреждений вывода (7) и

надежности соединения штепсельного разъема.

Рычаг

Рукоять

НАЛАДКА

Сократить длину гидроцилиндра наклона бетонолома

до минимума.

Зазор между бесконтактным конечным выключателем

(6) и кулачком (8) должен быть в пределах 5 - 10 мм.

M1V9-MB1-101

8

6

7

5-11

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

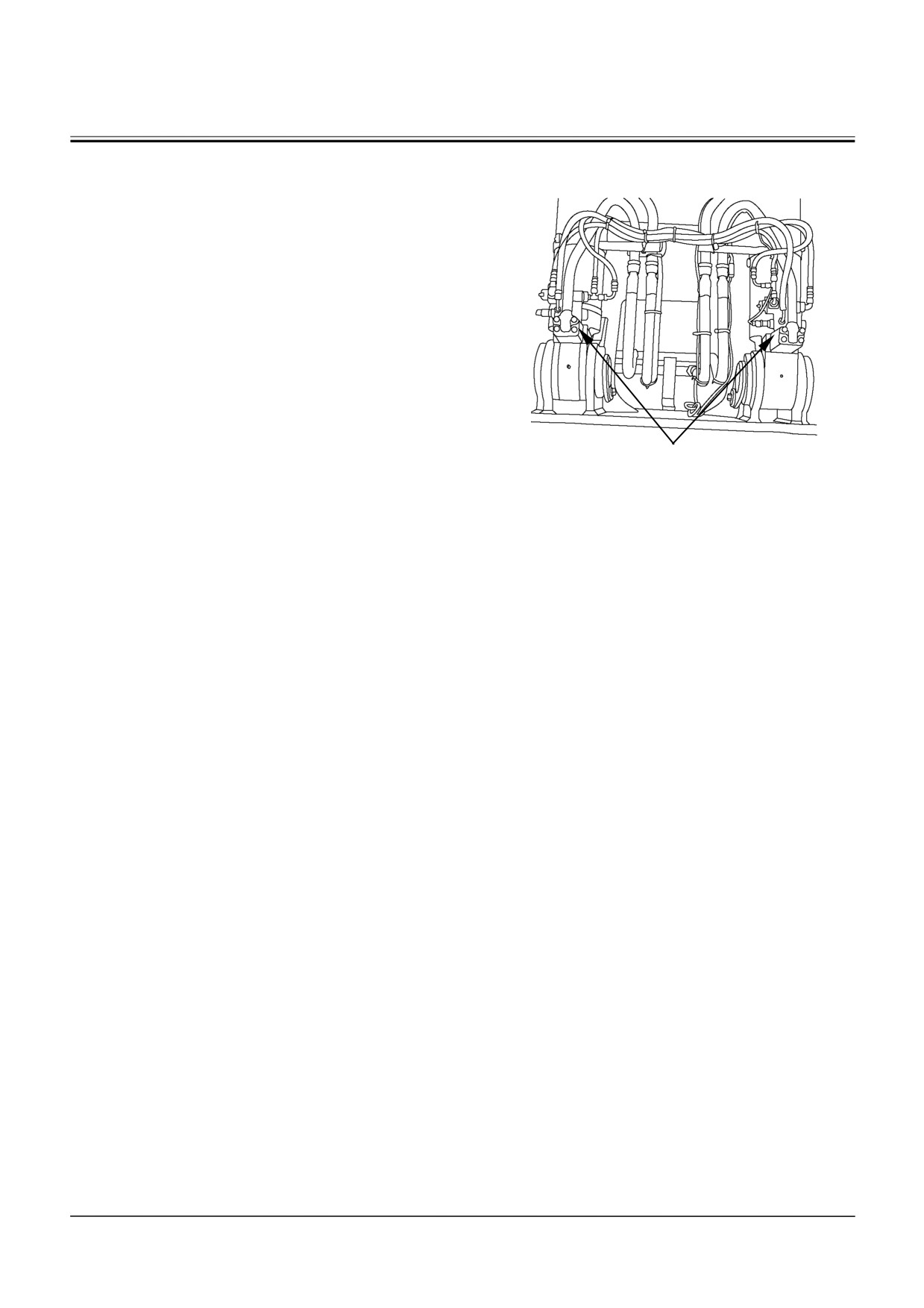

КЛАПАНЫ ЗАЩИТЫ СТРЕЛЫ ОТ

ПАДЕНИЯ

Посторонний стук, повреждения, утечка жидкости из

клапана защиты стрелы ･･･ перед началом работы

Стреловые гидроцилиндры снабжены клапанами защиты

стрелы от падения.

1. Визуально проверить клапаны, муфты, трубопроводы

и шланги на повреждения, вытекание жидкости из

места их соединения.

2. Убедиться в нормальной управляемости стрелы,

Клапаны защиты стрелы от падения

M1V9-MB1-012

отсутствии постороннего стука при ее движении.

Утечка жидкости из трубопроводов и шлангов

гидравлической системы, их повреждения ･･･ перед

началом работы

Осмотреть трубопроводы и шланги, относящиеся к

системе защиты стрелы от падения.

5-12

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

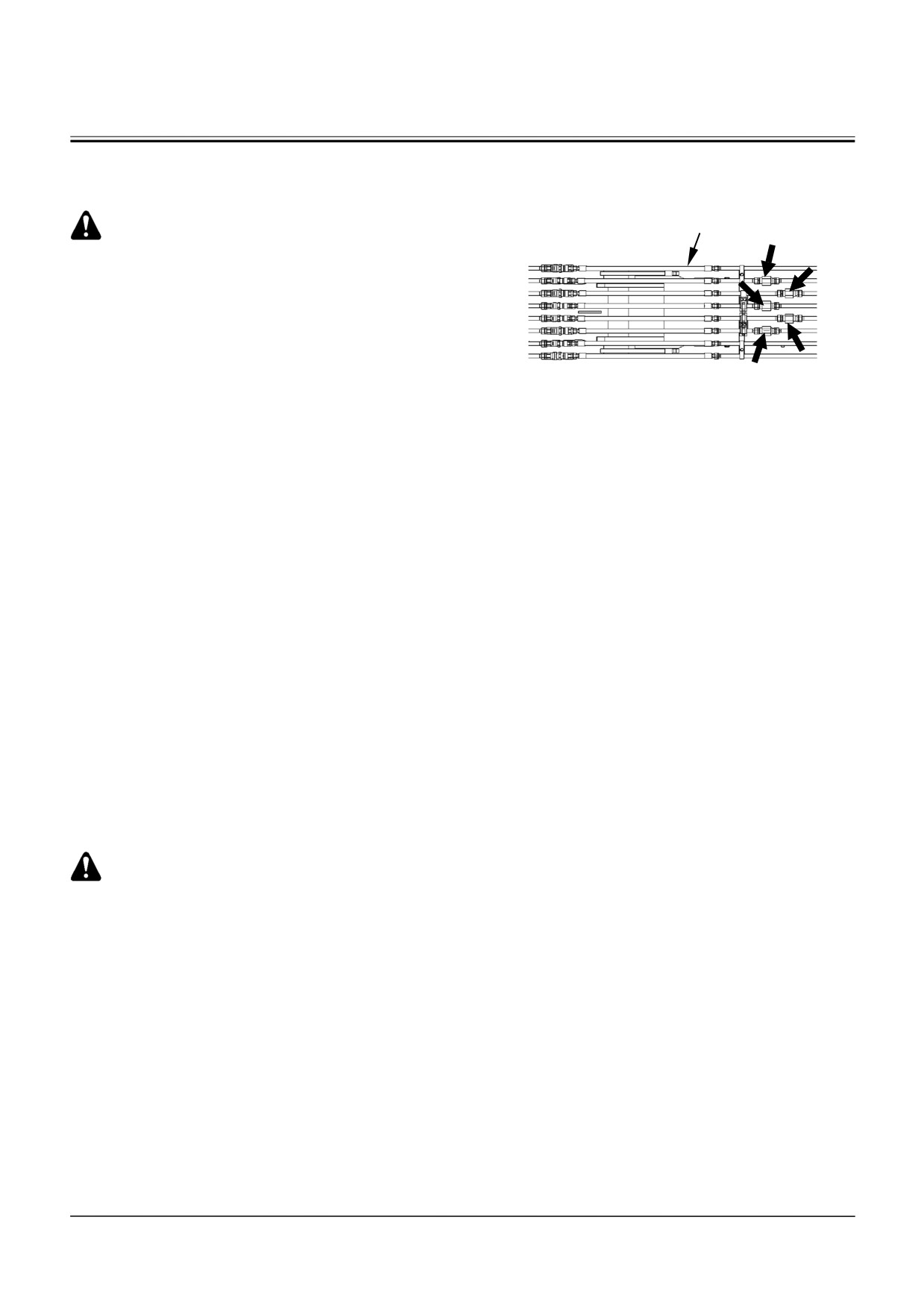

ТРОГАНИЕ КЛАПАНОВ МЕДЛЕННОГО

ВОЗВРАЩЕНИЯ ЗАПРЕЩЕНО

Верхнее звено стрелы

ПРЕДОСТЕРЕЖЕНИЕ:

Не разрешается регулировать клапаны

медленного возвращения. Если увеличена

скорость передвижения рабочего оборудования,

то получается большая ударная нагрузка при

управлении, что вызывает большое качение

экскаватора и может причинить его

опрокидывание.

M1V9-05-008

• На верхней поверхности верхнего звена стрелы

размещен ряд клапанов для регулирования

скорости перемещения рабочего оборудования, а

именно в цепях управления средней и головной

частями рукояти, наклоном бетонолома, подъемом

и опусканием стрелы.

Эти клапаны отрегулированы на заводе

изготовителя в оптимальном положении. Их

перестраивать запрещается.

• Если рабочее оборудование перемещается

чрезмерно медленно, обращаться к ближайшему

филиалу или агенту завода-изготовителя за

технической помощью.

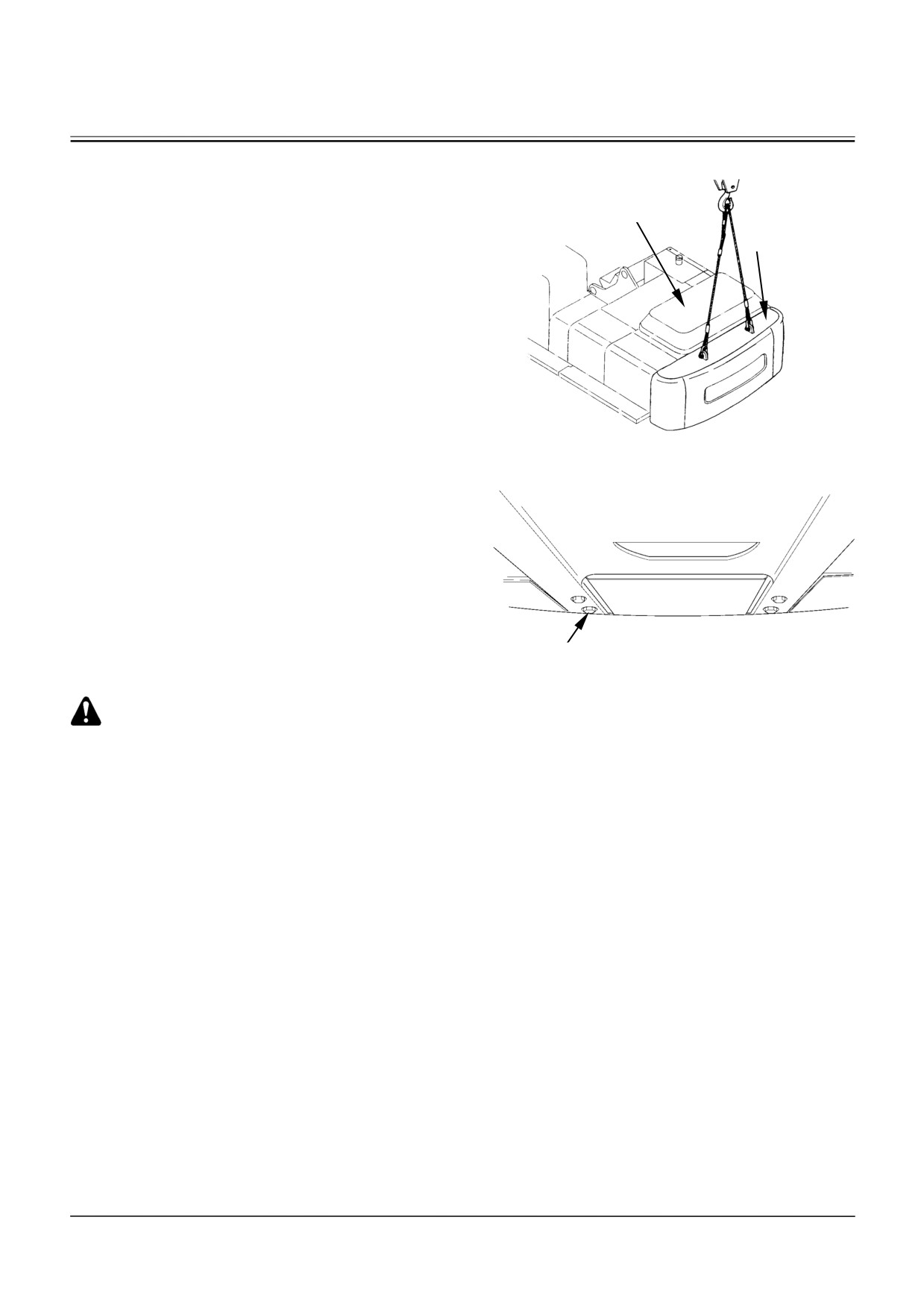

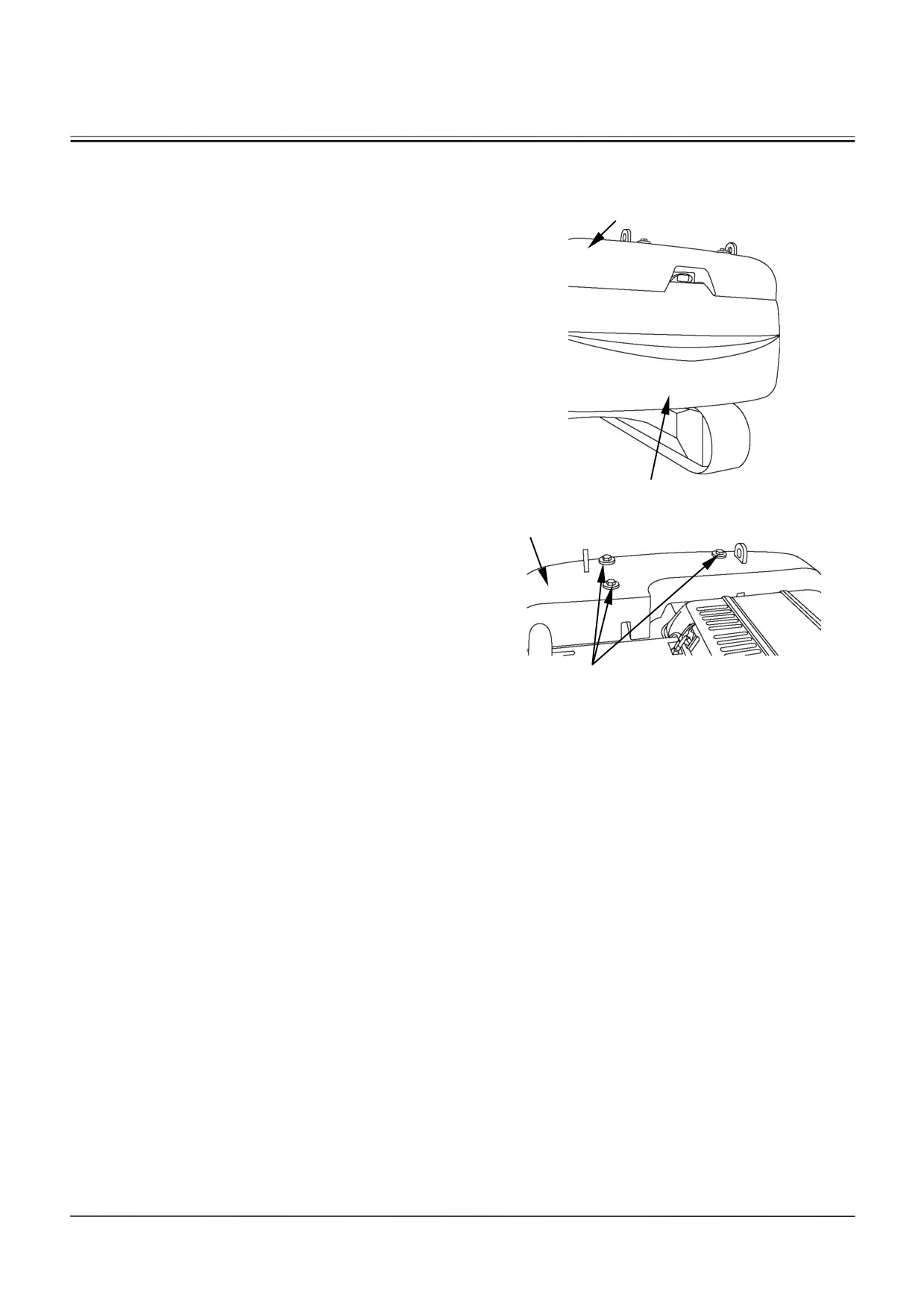

БОЛТЫ КРЕПЛЕНИЯ

ПРОТИВОВЕСОВ (1), (2) И (3)

ПРЕДОСТЕРЕЖЕНИЕ:

Ослабленные болты крепления противовесов

(1), (2) и (3) могут выскочить из-за вибрации, а

экскаватор - опрокинуться.

Ослабленные болты крепления противовесов

(1) и (2) необходимо тотчас подтянуть (См. п.

«УСТАНОВКА ПРОТИВОВЕСА»).

5-13

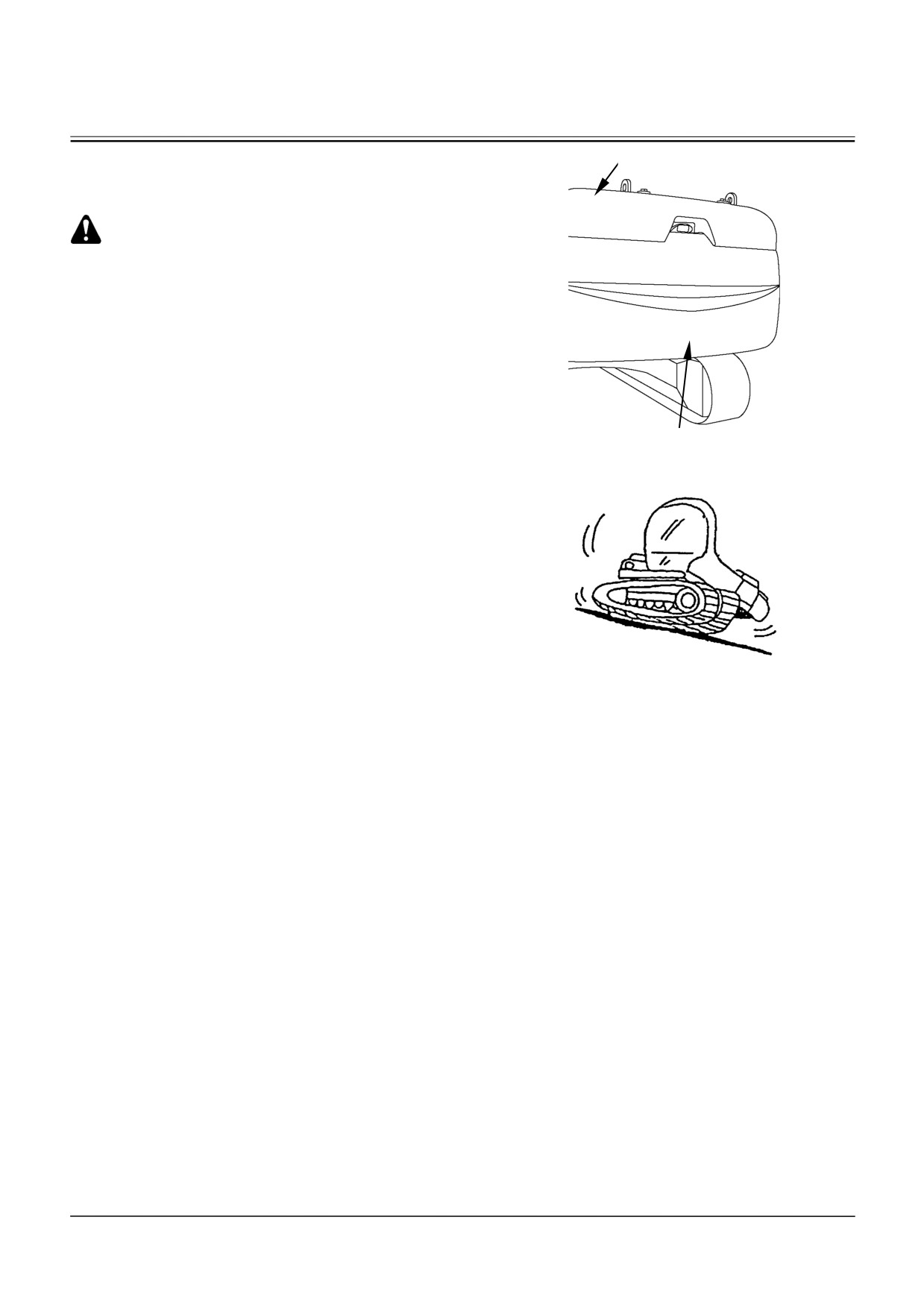

МОНТАЖ И ДЕМОНТАЖ

Противовес (1)

ОСОБЫЕ УКАЗАНИЯ ПО МОНТАЖУ И

ДЕМОНТАЖУ РАБОЧЕГО

ОБОРУДОВАНИЯ

ПРЕДОСТЕРЕЖЕНИЕ:

При необходимости поворачивать платформу,

с которой снято рабочее оборудование,

необходимо снять и противовес (1).

При повороте платформы с противовесом (1)

экскаватор может опрокинуться.

Снять противовес (1) обязательно.

1.

Монтаж и демонтаж рабочего оборудования

производят на обширной горизонтальной площадке

с прочным грунтом.

Противовес (2)

SA-1705

2.

Рабочее оборудование монтируют спереди по ходу

тележки, со стороны, противоположной ведущим

колесам.

3.

При демонтаже рабочего оборудования

предварительно снимают с него бетонолом и другие

сменные рабочие органы.

4.

При необходимости поворачивать платформу, с

которой снято рабочее оборудование (включая

случай, когда только нижнее звено стрелы

оставлено на платформе), необходимо снять и

M16J-06-017

противовес (1).

Поворот платформы с противовесом (1) может

вызвать опрокидывание экскаватора.

5.

Без особой необходимости нижнее звено стрелы не

снимают.

6.

При необходимости поворачивать платформу, с

которой снято и нижнее звено стрелы, необходимо

снять и противовес (2).

Поворот платформы с противовесом (2) может

вызвать опрокидывание экскаватора.

7.

Монтаж осуществляют в последовательности: (1)

дополнительный противовес (за исключением

обратной лопаты) ψ (2) стрелу ψ (3) средняя

часть рукояти ψ (4) головная часть стрелы ψ (5)

рабочий орган.

8.

Во время монтажных работ не разрешается

подлезать под машину.

При особой необходимости нужно принять

надежные меры по обеспечению безопасности,

например, подкладывают деревянные брусья под

машину.

6-1

МОНТАЖ И ДЕМОНТАЖ

ПОДГОТОВКА К МОНТАЖНО-

ДЕМОНТАЖНЫМ РАБОТАМ

1

К техническому обслуживанию готовят экскаватор, как

правило, в следующем порядке:

1. Готовят кран с необходимой грузоподъемностью,

руководствуясь п. «ГАБАРИТНЫЕ РАЗМЕРЫ И

МАССЫ ПРИ ТРАНСПОРТИРОВКЕ».

2. Останавливают экскаватор на горизонтальной

площадке с прочным грунтом.

3. Устанавливают переключатель «Авт. холостой ход -

Авт. подача топлива» в положение «OFF».

4. Ручку регулирования двигателя поворачивают в

положение малого холостого хода, и тем самым дают

M1V1-07-001

двигателю остывать в течение 5 минут.

2

5. Перевернув ключ в положение «OFF»,

останавливают двигатель и вынимают ключ. Если

нужно оставлять двигатель работающим для

проведения работ по техническому обслуживанию,

назначают караула.

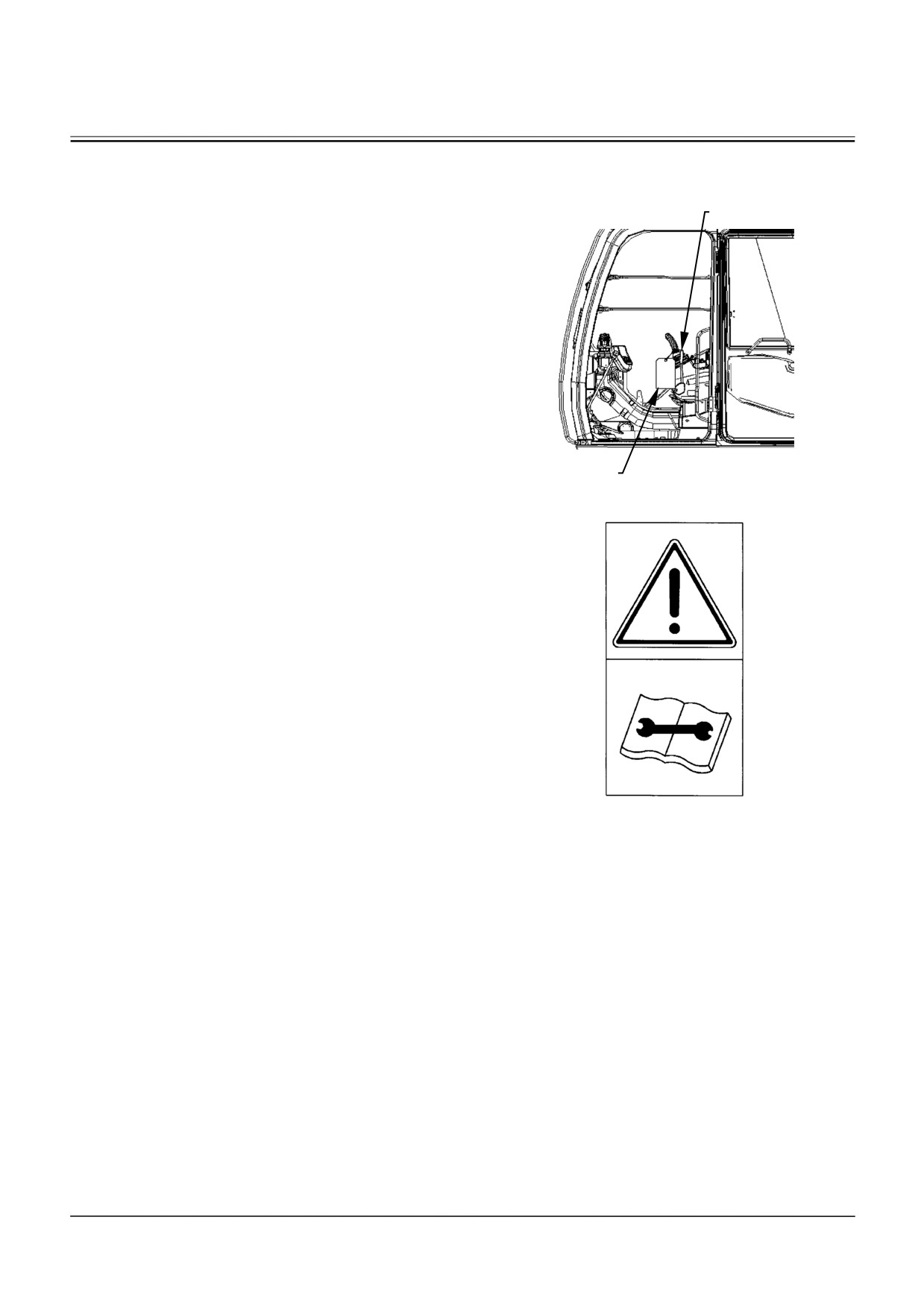

6. Переместить рычаг (1) блокировки систему

управления в положение «LOCK».

7. Вешают плакат с надписью «Идет ТО» (2) на рычаг

или на дверь на видном месте, только после чего

приступают к работам.

ВАЖНО:

･ Перед тем, как забивать палец, нанести

консистентную смазку.

･ Открытие и закрытие запорной арматуры и

соединения муфты должны быть выполнены

SS2045102

надежно.

Управление рабочим оборудованием при закрытой

запорной арматуре или ненадежно соединенной

муфте может повредить гидроцилиндры и

трубопроводы.

㨯 Управление рабочим оборудованием, собранным

без приложенных прокладок, может повредить

пальцы и отверстия под них.

･ Перед соединением трубы промывают детали

соединения.

Убедиться также в отсутствии повреждений

резиновых уплотнительных колец и их плотном

помещении в пазах.

･ Штуцеры шлангов соединяют с заданным

моментом затяжки. Величины момента затяжки

приведены в «Руководстве к гидравлическим

экскаваторам ZAXIS-3».

･ Концы отсоединенных шлангов плотно заглушают

приложенными пробками во избежание попадания

в них посторонних частиц.

6-3

МОНТАЖ И ДЕМОНТАЖ

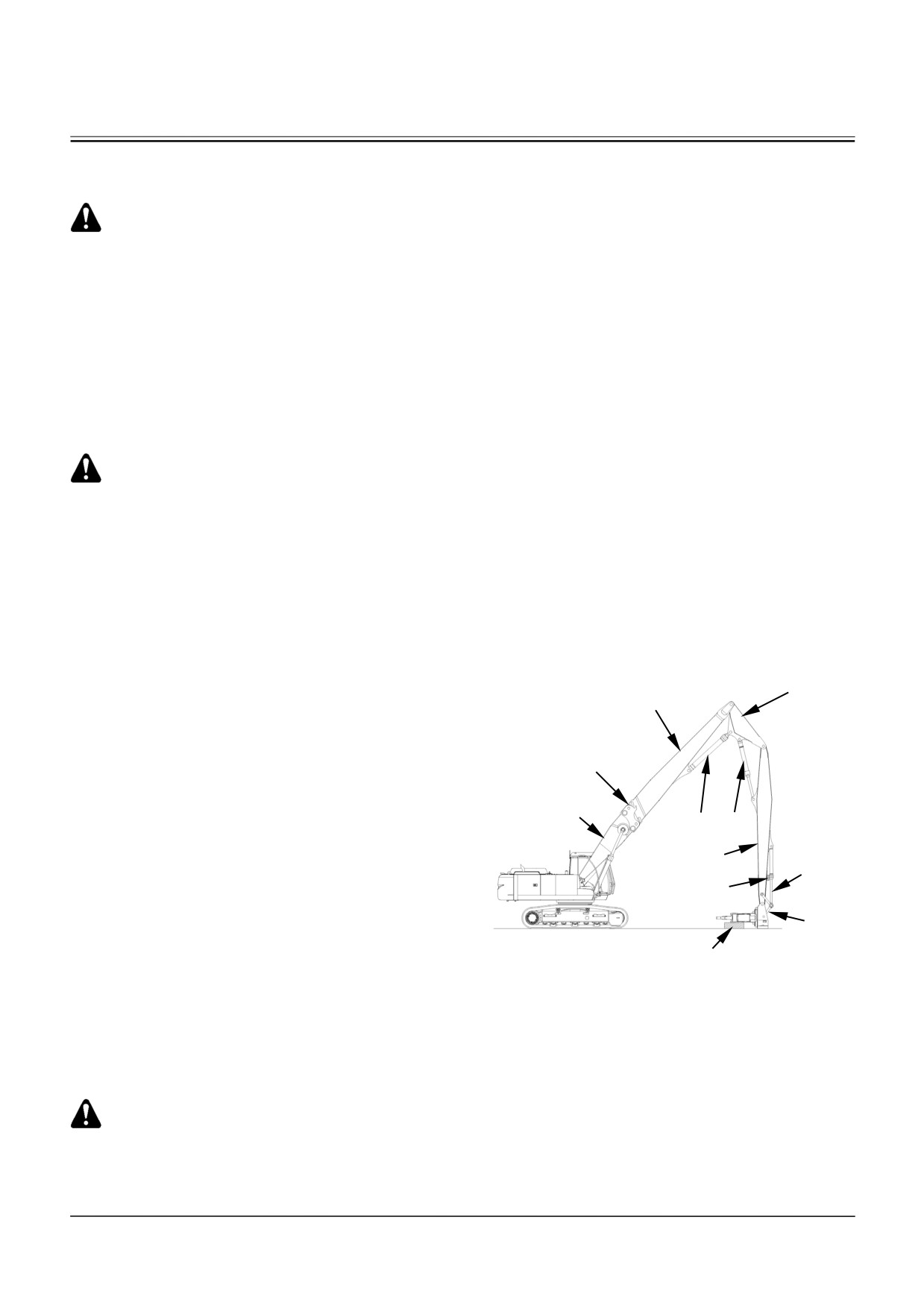

ПОРЯДОК ДЕМОНТАЖА (РАБОЧЕЕ

ОБОРУДОВАНИЕ «ХАЙ-ЛИФТ»)

ПРЕДОСТЕРЕЖЕНИЕ:

После демонтажа рабочего оборудования

отдельные составные части громадных

размеров должны быть размещены надежно,

чтобы не было угрозы опрокидываться.

ПОДГОТОВКА

Подготовить кран с соответствующей грузоподъем-

ностью, руководствуясь п. «ГАБАРИТНЫЕ РАЗМЕРЫ

И МАССЫ ПРИ ТРАНСПОРТИРОВКЕ».

СНЯТИЕ БЕТОНОЛОМА

ПРЕДОСТЕРЕЖЕНИЕ:

При снятии бетонолома следует прочитать

внимательно руководство к ним и соблюдать

указанные правила.

1.

Останавливают экскаватор на прочной

горизонтальной площадке и поставляют его в

положение монтажа бетонолома.

2.

Останавливают двигатель и, действуя рычагами и

педалями управления рабочим оборудованием

несколько раз, снимают давление в трубопроводах.

Затем выпускают воздух из бака рабочей

жидкости.

3.

Закрывают запорный кран на трубопроводе для

8

привода бетонолома (расположен на конце

7

рукояти) (см. п. УПРАВЛЕНИЕ ЗАПОРНЫМ

КЛАПАНОМ).

4.

Отсоединяют 2 шланга (5 шлангов, если бетонолом

10

имеет привод поворота) между бетоноломом и

рукоятью (3) и сразу же заглушают их

приложенными пробками.

6

4

9

5.

Помещают деревянный брус между

гидроцилиндром (1) наклона и рукоятью (3).

3

6.

Помещают деревянный брус так, чтобы концы

бетонолома заняли горизонтальное положение.

1

Брус

7.

Запускают двигатель и слегка приводят в действие

рукоять (3) с таким расчетом, чтобы создать

2

возможность легко вынуть палец, соединяющий

M1V9-MB1-135

бетонолом и рукоять (3). Вынимают палец.

Брус

8.

Вынимают палец, соединяющий бетонолом и

рычаг (2).

9.

Постепенно перемещая рабочее оборудование,

снимают бетонолом.

10.

Укорачивают гидроцилиндр (1) наклона до

минимума.

11.

Отвозят снятый бетонолом, чтобы он не мешал

дальнейшим демонтажным работам.

ПРЕДОСТЕРЕЖЕНИЕ:

Как удалить воздух из бака рабочей жидкости,

указано в п. технического обслуживания в

«руководстве к гидравлическим экскаваторам

ZAXIS350K-3».

6-4

МОНТАЖ И ДЕМОНТАЖ

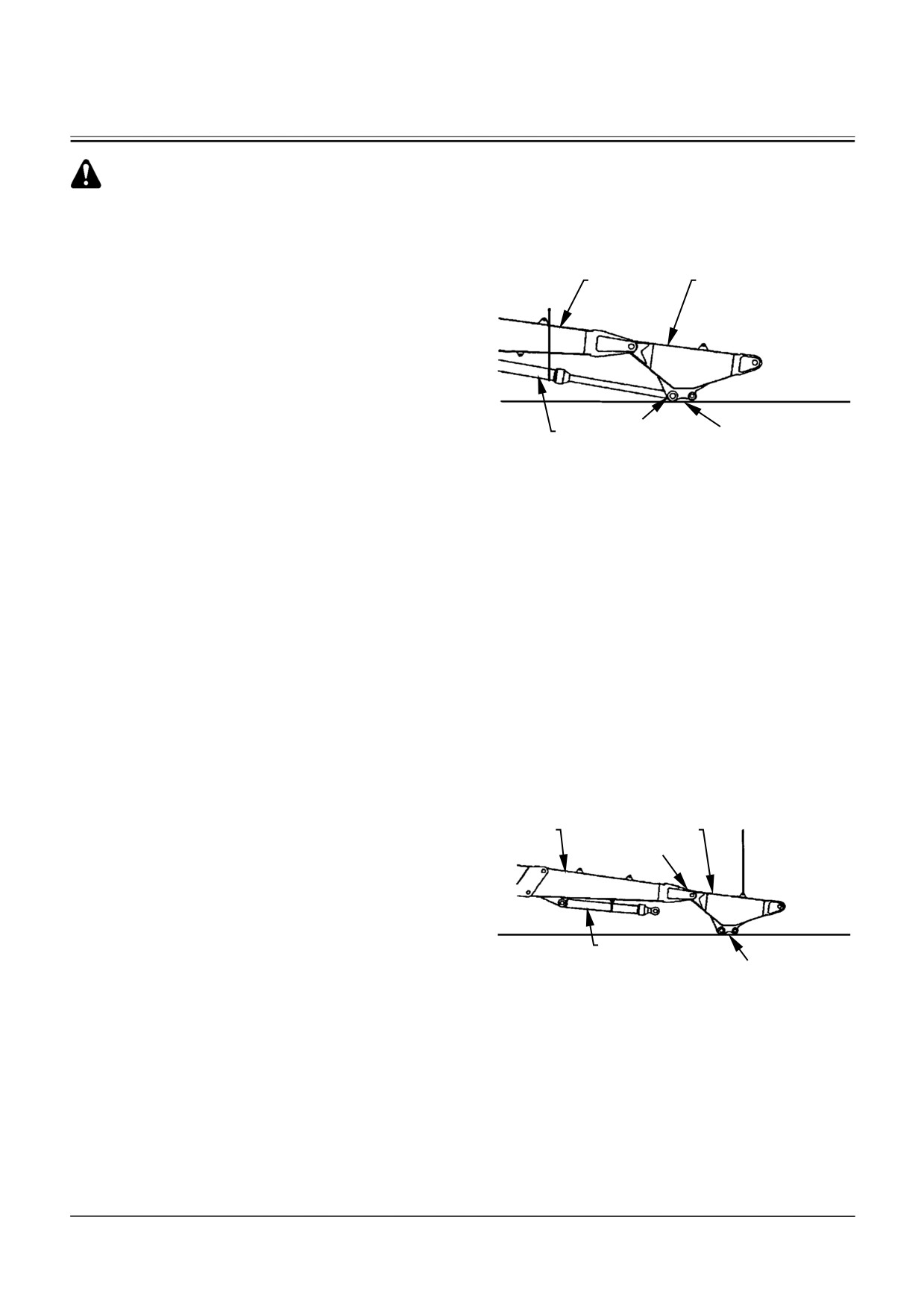

СНЯТИЕ ШЛАНГОВ МЕЖДУ ГОЛОВНОЙ И

СРЕДНЕЙ ЧАСТЯМИ РУКОЯТИ

3

8

1. Устанавливают экскаватор в положение, указанное

на рис. 20.

• Удлиняют гидроцилиндр (6) средней части рукояти

до максимума.

Уровень

M1V9-MB1-136

• Удлиняют рукояточный гидроцилиндр (4) до

грунта

10

4

6

максимума.

Рис. 20

• Опускают конец рукояти на грунт.

2. Останавливают двигатель и, действуя рычагами и

педалями управления рабочим оборудованием

несколько раз, снимают давление в трубопроводе.

Затем удаляют воздух из бака рабочей жидкости.

3. Отсоединяют 4 шланга (7 шлангов, если имеются

трубопроводы для привода бетонолома в поворот),

расположенные между головой частью (3) и средней

частью (8) рукояти, и сразу же заглушают

приложенными пробками.

ПРЕДОСТЕРЕЖЕНИЕ:

Как удалить воздух из бака рабочей жидкости,

3

указано в п. технического обслуживания в

«Руководстве к гидравлическим экскаваторам

ZAXIS350K-3».

Уровень

M1V9-MB1-136

грунта

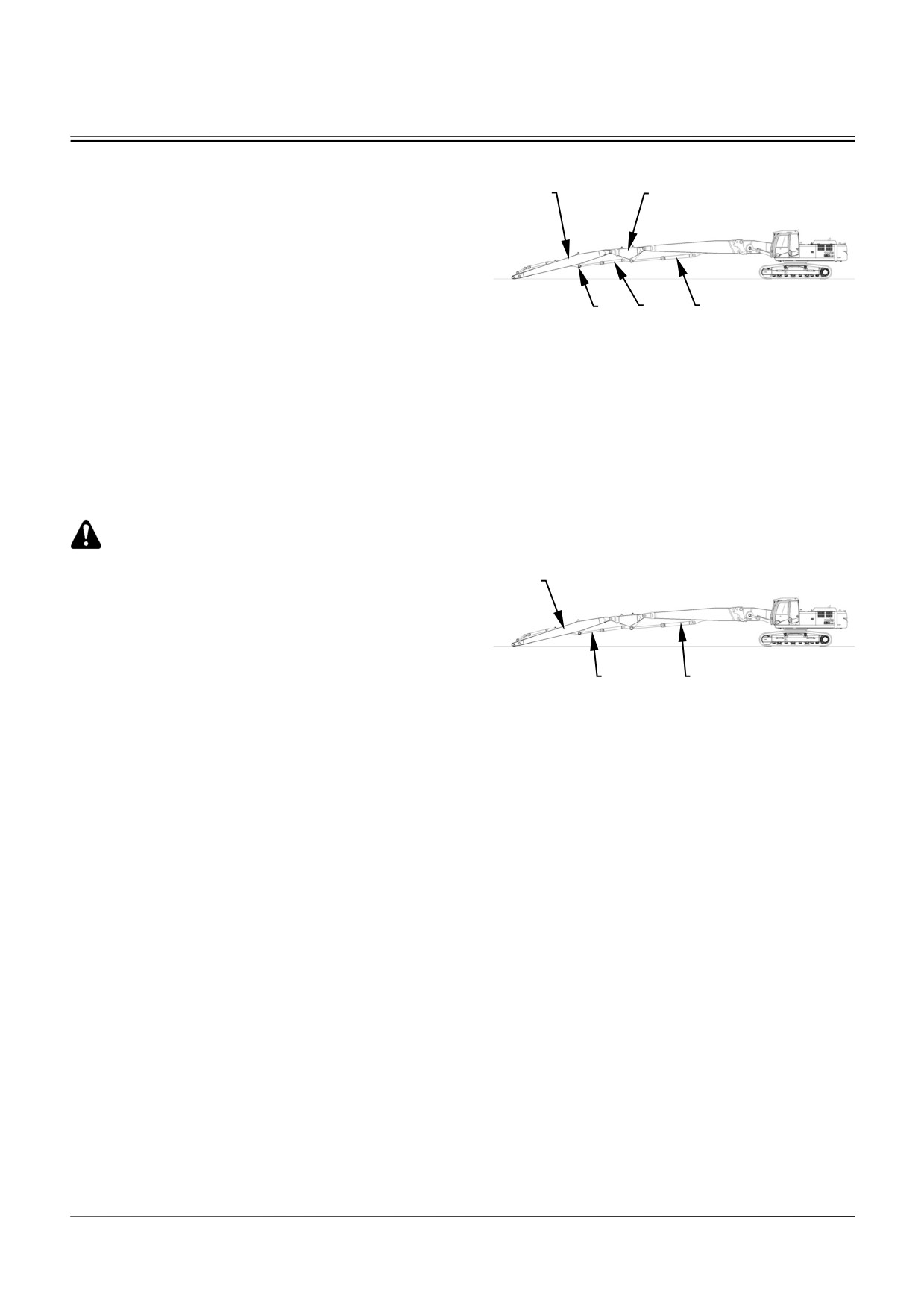

СНЯТИЕ ГОЛОВНОЙ ЧАСТИ РУКОЯТИ

4

6

Рис. 21

1.

Приводят в работу двигатель и устанавливают

экскаватор в положение, указанное на рис. 21.

• Удлиняют гидроцилиндр (6) средней части рукояти

до максима.

• Приводят рукояточный гидроцилиндр (4) в длину

на 50 мм короче максимальной (чтобы создать

возможность легко вынуть палец крепления

гидроцилиндра)

• Опускают конец рукояти (3) на грунт.

2.

Приподнимают краном рукояточный гидроцилиндр

(4).

Не надо его сильно подтягивать канатом, а

просто придерживают гидроцилиндр (4).

3.

Останавливают двигатель и, действуя только

рычагом управления рукоятью несколько раз,

снимают давление в трубопроводе. После этого

удаляют воздух из бака рабочей жидкости.

Категорически запрещается действовать рычагом

управления стрелой. В противном случае стрела и

рукоять будут падать под действием собственного

веса.

4.

Вынимают палец, соединяющий рукоять (3) и ее

гидроцилиндр (4).

5.

Запускают двигатель и приводят рукояточный

гидроцилиндр (4) в минимальную длину.

6-5

МОНТАЖ И ДЕМОНТАЖ

6. Постепенно опускают рукояточный гидроцилиндр (4)

на подставку.

Вынуть палец

7. Приподнимают краном рукоять (3) и вынимают

8

3

палец, соединяющий головную рукоять (3) и

среднюю рукоять (8) (рис. 22).

При этом необходимо стропить головную рукоять (3)

с таким расчетом, чтобы ее конец не поднялся в

Уровень

момент, когда вынут палец из нее.

грунта

Масса головной рукояти (с гидроцилиндром наклона

4

Подставка

M1V9-MB1-046

бетонолома)㧦2300 кг

Рис. 22

8. Поднимают рукоять (3) и перемещают на место, где

рукоять (3) не мешает дальнейшим демонтажным

работам.

Рукоять (3) опускают осторожно и кладут надежно во

избежание опрокидывания.

СНЯТИЕ РУКОЯТОЧНОГО ГИДРОЦИЛИНДРА (4)

1. Опускают постепенно рукояточный гидроцилиндр (4)

и помещают его конец на подставку.

8

2. Снимают два шланга, расположенные между средней

рукоятью (8) и рукояточным гидроцилиндром (4).

Размах гаечного ключа: 36 мм

Шланг

Подставка

4

M1V9-MB1-096

3. Поднимают рукояточный гидроцилиндр (4) при

помощи специального стропа и серег.

8

4. Как указано на рис. 15, вынимают палец,

соединяющий рукояточный гидроцилиндр (4) со

средней частью (8) рукояти.

Размах гаечного ключа: 30 мм

4

Подставка

Вынуть палец

5. Поднимая рукоять (3), вынимают палец,

Рис. 15

M1V9-MB1-097

соединяющий головную часть (3) рукояти со средней

частью (8) рукояти. (рис. 30)

При этом необходимо стропить головную рукоять (3)

Вынуть палец

с таким расчетом, чтобы ее конец не поднялся в

8

3

момент, когда вынут палец из нее.

Масса головной рукояти (с гидроцилиндром наклона

бетонолома)㧦2300 кг

6. Поднимают рукоять (3) и перемещают на место, где

Уровень грунта

рукоять (3) не мешает дальнейшим демонтажным

M1V9-MB1-098

работам.

Рис. 30

Опускают рукоять (3) осторожно и кладут надежно

во избежание опрокидывания.

6-6

МОНТАЖ И ДЕМОНТАЖ

ПРЕДОСТЕРЕЖЕНИЕ:

Как удалить воздух из бака рабочей жидкости,

указано в п. технического обслуживания в

руководстве к гидравлическим экскаваторам

ZAXIS350K-3».

7

8

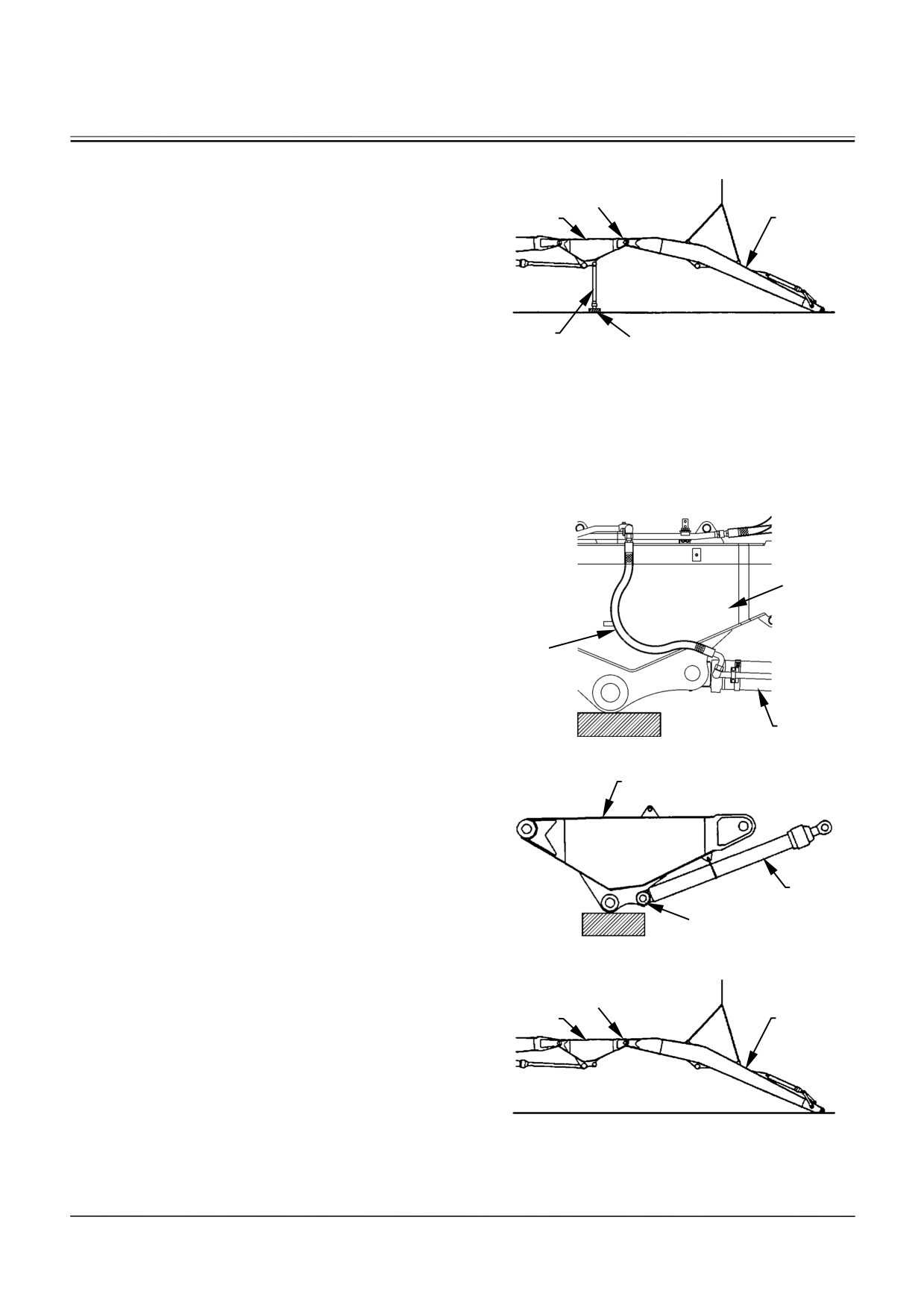

СНЯТИЕ СРЕДНЕЙ ЧАСТИ РУКОЯТИ

1.

Опускают среднюю часть (8) рукояти на грунт, как

указано на рис. 23.

2.

Останавливают двигатель и, действуя несколько раз

Уровень

грунта

рычагами и педалями управления рабочим

M1V9-MB1-099

Вынуть палец

Подставка

оборудованием, но за исключением управления

6

Рис. 23

стрелой, снимают давление в трубопроводе. После

этого удаляют воздух из бака рабочей жидкости.

Категорически запрещается действовать рычагом

управления стрелой, а то стрела будут падать под

действием собственного веса.

3.

Отсоединяют 6 шлангов (9 шлангов, если бетонолом

имеют трубопроводы для привода своего поворота),

расположенные между верхним звеном (7) стрелы и

средней частью (8) рукояти, только со стороны

средней части (8) рукояти и сразу же заглушают

приложенными пробками плотно.

4.

Приподнимают краном гидроцилиндр (6) средней

части рукояти.

При этом не надо подтягивать канат сильно краном, а

только придерживают рукоять.

5.

Вынимают палец, соединяющий среднюю часть (8)

рукояти с ее гидроцилиндром (6).

6.

Приводят двигатель в действие и втягивают шток

7

8

Вынуть палец

гидроцилиндра (6) средней рукояти до упора.

Приподнимают гидроцилиндр краном и удерживают

гидроцилиндра (6) специальным стропом с серьгами.

7.

Вынимают палец, соединяющий среднюю часть (8)

Уровень грунта

рукояти с верхним звеном (7) стрелы, слегка

6

M1V9-MB1-100

управляя стрелой с целью облегчить легкое

Подставка

извлечение пальца.

8.

Поднимают среднюю часть (8) рукояти и

перемещают на место, где она не мешает

дальнейшим демонтажным работам.

Опускают среднюю рукоять (8) осторожно и кладут

надежно, чтобы она не опрокидывалась.

6-7

МОНТАЖ И ДЕМОНТАЖ

ПРЕДОСТЕРЕЖЕНИЕ:

Как удалить воздух из бака рабочей жидкости,

указано в п. технического обслуживания в

«Руководстве к гидравлическим экскаваторам

ZAXIS350K-3».

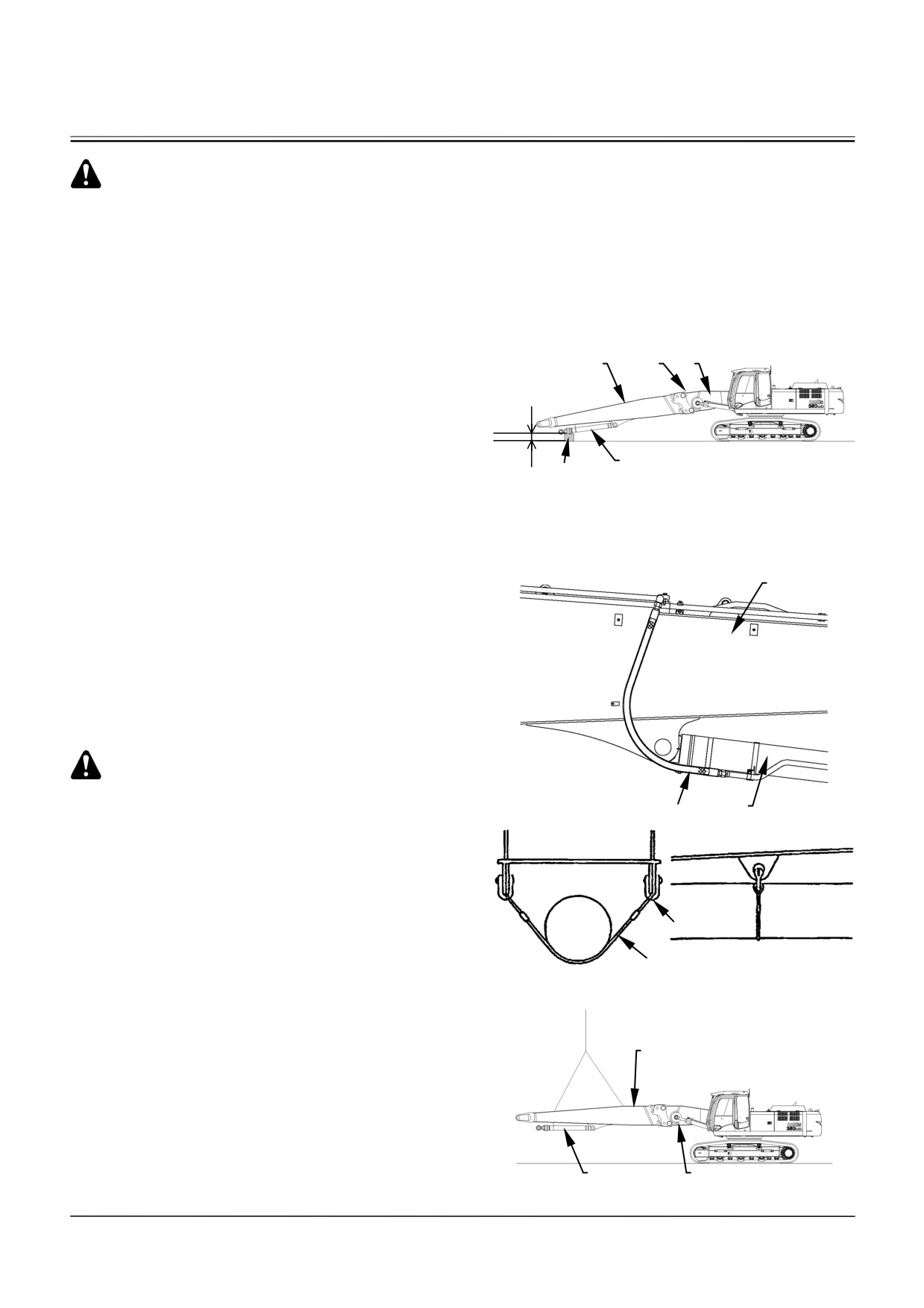

СНЯТИЕ ШЛАНГОВ МЕЖДУ НИЖНИМ ЗВЕНОМ

(9) И ВЕРХНИМ ЗВЕНОМ (7) СТРЕЛЫ （ШЛАНГИ

МЕЖДУ НИЖНИМ ЗВЕНОМ (9) И ВЕРХНИМ

ЗВЕНОМ (7) СТРЕЛЫ ОБОРУДОВАНЫ

7

10

9

САМОУПЛОТНЯЮЩИМИСЯ МУФТАМИ.）

Не менее

1. Опускают осторожно конец стрелы на подставку

500 мм

высотой не менее 500 мм (рис. 24).

Уровень грунта

При этом убедиться в том, что конец штока

M1V9-MB1-138

6

Подставка

гидроцилиндра (6) средней стрелы не давит на грунт.

Рис. 24

2. Останавливают двигатель и, действуя несколько раз

рычагами и педалями управления рабочим

оборудованием, снимают давление в трубопроводах.

Затем удаляют воздух из бака рабочей жидкости.

7

3. Снимают 8 шлангов (11 шлангов, если бетонолом

имеет привод своего поворота) между нижним

звеном (9) и верхним звеном (7) стрелы.

4. Снимают два шланга между верхним звеном (7)

стрелы и гидроцилиндром (6) средней части рукояти.

Размах гаечного ключа : 36 мм

ПРЕДОСТЕРЕЖЕНИЕ:

Как удалить воздух из бака рабочей жидкости,

M1V9-MB1-050

Шланг

6

указано в п. технического обслуживания в

руководстве к гидравлическим экскаваторам

ZAXIS350K-3».

Серьга

СНЯТИЕ ВЕРХНЕГО ЗВЕНА СТРЕЛЫ

1. Как указано на рис. 13, поднимают гидроцилиндр (6)

Строп

средней части рукояти специальным стропом.

M16J-06-024

Рис. 13

Строп прикрепляют серьгами.

2. Чтобы поднять верхнее звено (7) стрелы, за него

зацепляют канат.

7

Уровень

грунта

6

9

M1V9-MB1-137

6-8

МОНТАЖ И ДЕМОНТАЖ

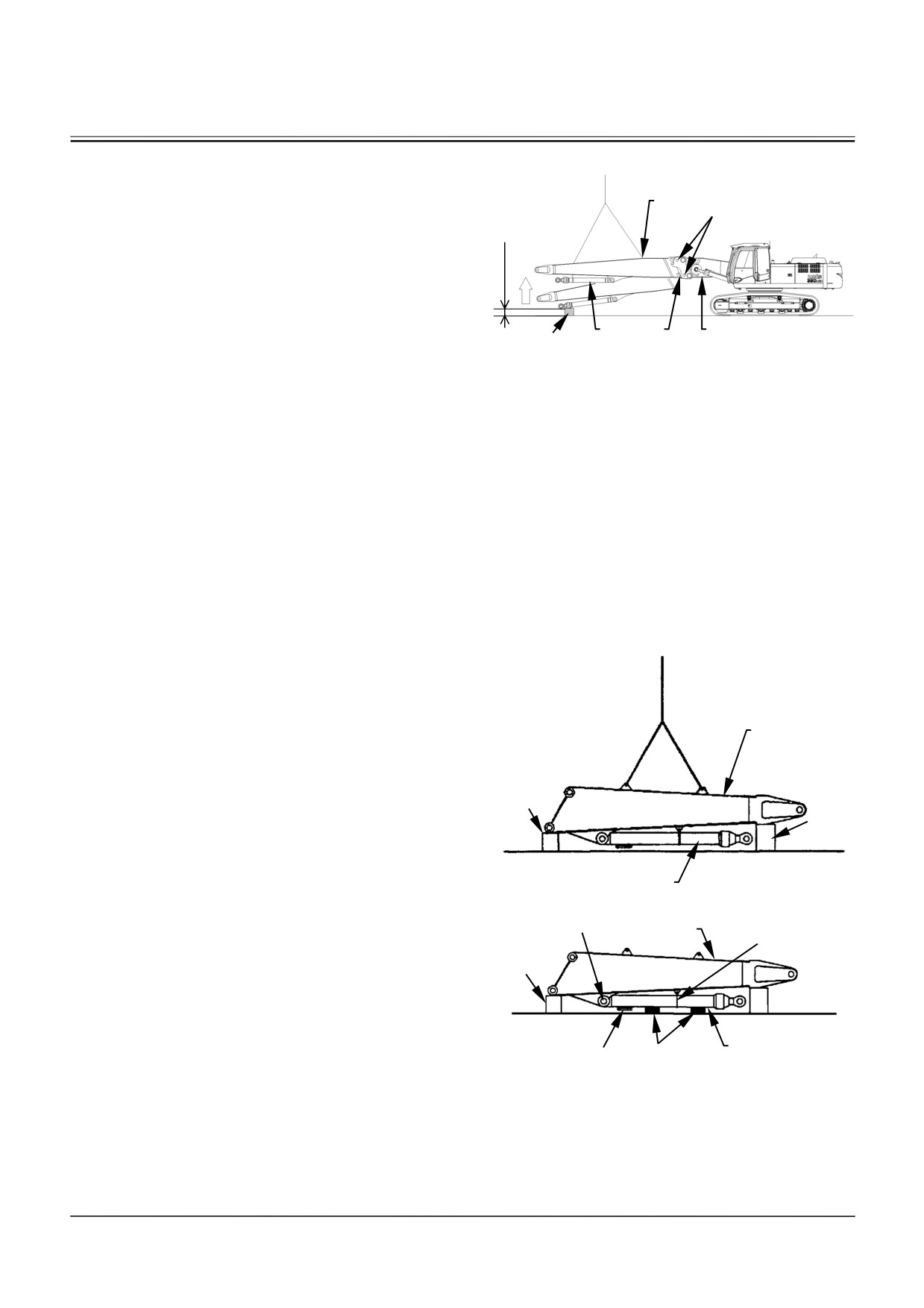

3. Запускают двигатель и поднимают нижнее звено (9)

стрелы.

7

4. Поднимают верхнее звено (7) стрелы краном.

Не менее

Вбить пальцы

500 мм

Масса верхнего звена стрелы㧦2920 кг

(с гидроцилиндром средней части рукояти)

5. Вынимают пальцы, соединяющие верхнее звено (7) и

нижнее звено (9) стрелы. Для этого слегка приводят

Уровень

6

10

9

Подставка

грунта

стрелу в движение с целью облегчить вынимание

M1V9-MB1-139

Рис. 14

пальцев.

6. Поднимают верхнее звено (7) стрелы и перемещают

на место, где оно не мешает дальнейшим

демонтажным работам.

Кладут его надежно на подставки так, чтобы

гидроцилиндр (6) средней рукояти не соприкасался с

грунтом.

СНЯТИЕ ГИДРОЦИЛИНДРА (6) СРЕДНЕЙ ЧАСТИ

РУКОЯТИ

1. Кладут верхнее звено (7) стрелы на подставки.

7

2. Под гидроцилиндр (6) средней части рукояти две

подставки и снимают строп и серьги, которые

поднимают гидроцилиндр (6).

Подставка

3. Вынимают палец.

Подставка

Уровень

грунта

M16J-06-043

6

Вынуть пальцы

7

Удалить строп

и серьги

Подставка

6

Трубопровод

Подставка

снизу

M1V9-MB1-102

Рис. 12

6-9

МОНТАЖ И ДЕМОНТАЖ

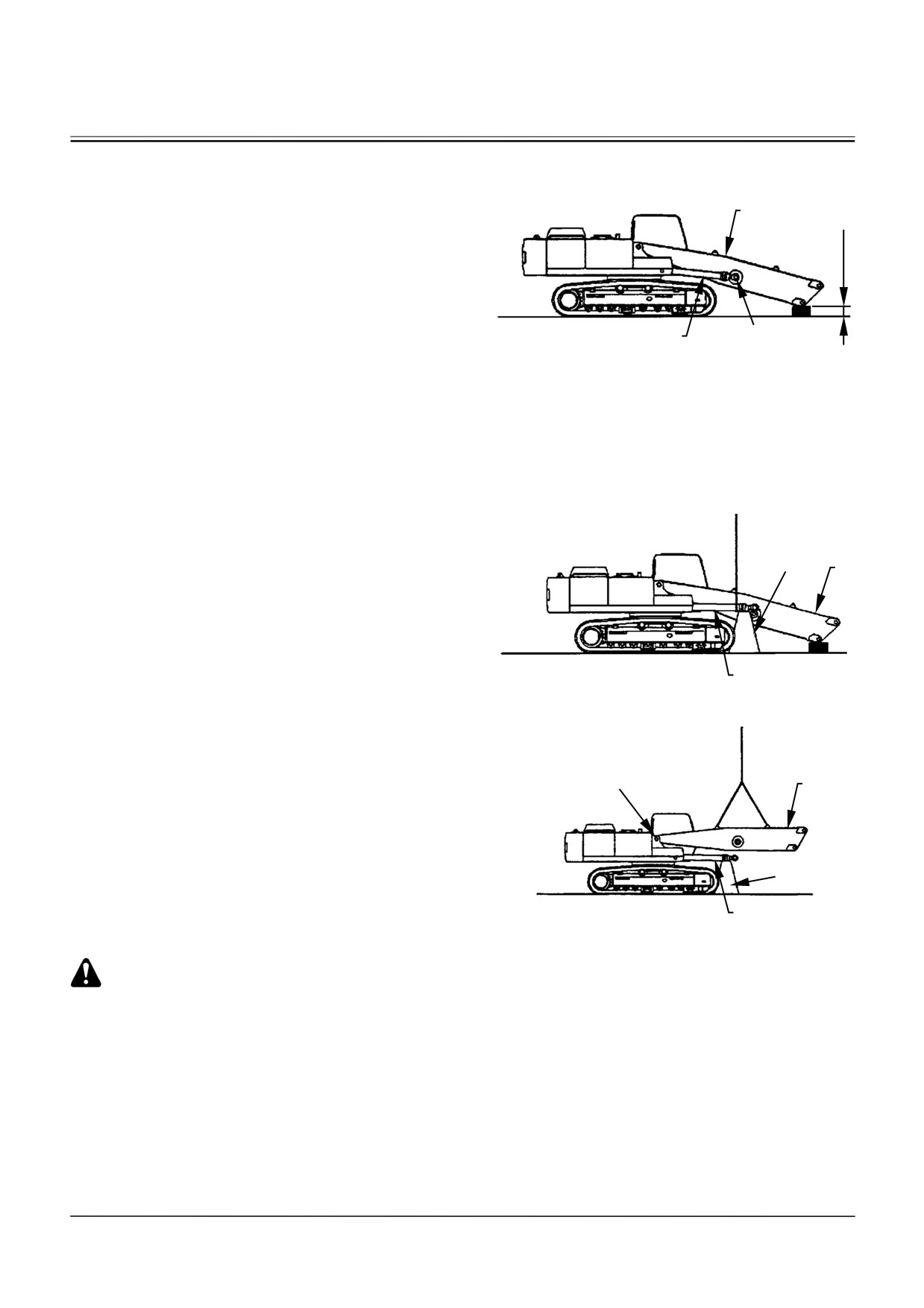

СНЯТИЕ НИЖНЕГО ЗВЕНА (9) СТРЕЛЫ

1.

Снимают конечный выключатель.

9

2.

Как указано на рис. 25, Опускают осторожно конец

Не менее

нижнего звена (9) стрелы на подставку высотой не

500 мм

менее 500 мм.

3.

Останавливают двигатель и, действуя несколько раз

Уровень

грунта

рычагами и педалями управления рабочим

Вынуть палец

оборудованием, снимают давление в трубопроводах.

5

Затем удаляют воздух из бака рабочей жидкости.

M1V9-MB1-103

Рис. 25

4.

Отсоединяют 8 шлангов (11 шлангов, если бетонолом

имеет привод своего поворота), расположенные

между нижним звеном (9) стрелы и платформой, со

стороны стрелы и немедленно заглушают их

приложенными пробками плотно.

5.

Приподнимаю левый стреловой гидроцилиндр (5)

краном. При этом не надо подтягивать канат сильно

краном, а только придерживают его.

6.

Вынимают палец, соединяющий стреловой

Подставка

9

гидроцилиндр (5) с нижним звеном стрелы (9).

7.

Втягивают шток стрелового гидроцилиндра (5) до

упора и осторожно опускают на подставку (рис. 26).

Уровень

грунта

8.

Снимают и правый стреловой гидроцилиндр (5) с

M1V9-MB1-104

нижнего звена (9) стрелы таким же образом, как

Рис. 26

5

левый.

9.

Приподнимают нижнее звено (9) стрелы краном и

вынимают палец, прикрепляющий нижнее звено (9)

стрелы к платформе, слегка приводя стрелу в

Вынуть палец

движение для того, чтобы облегчить легкое

9

вынимание пальца (Не качать палец нижнего звена

(9) стрелы сильно). (рис. 27).

Масса нижнего звена (9) стрелы㧦2340 кг

10.

Снимают нижнее звено (9) стрелы с платформы

Подставка

постепенно. Кладут снятое звено (9) надежно так,

чтобы оно не опрокинулось.

5

M16J-06-018

Рис. 27

11.

Стреловой гидроцилиндр (5) оставляют на подставке.

ПРЕДОСТЕРЕЖЕНИЕ:

Как удалить воздух из бака рабочей жидкости,

указано в п. технического обслуживания в

«Руководстве к гидравлическим экскаваторам

ZAXIS350K-3».

СНЯТИЕ ПРОТИВОВЕСА

1. Снимают противовес (см. п. «СНЯТИЕ И

УСТАНОВКА ПРОТИВОВЕСА).

6-10

МОНТАЖ И ДЕМОНТАЖ

СНЯТИЕ И УСТАНОВКА ПРОТИВОВЕСА

Противовес (1)

Масса противовеса (дополнительного) (1) : 2800 кг

Масса противовеса (2)

: 8200 кг

1. СНЯТИЕ ПРОТИВОВЕСА (1)

Зацепляют строп и подъемные приспособление за

противовес (1) и приподнимают краном противовес для

того, чтобы устранить прогиб стропов. Отвертывают

три болта крепления противовеса и снимают последний

краном.

Размах гаечного ключа: 55 мм

Противовес (2)

SA-1705

Масса

: 2800 кг

Противовес (1)

M1V9-MB1-047

Болты крепления противовеса

6-11

МОНТАЖ И ДЕМОНТАЖ

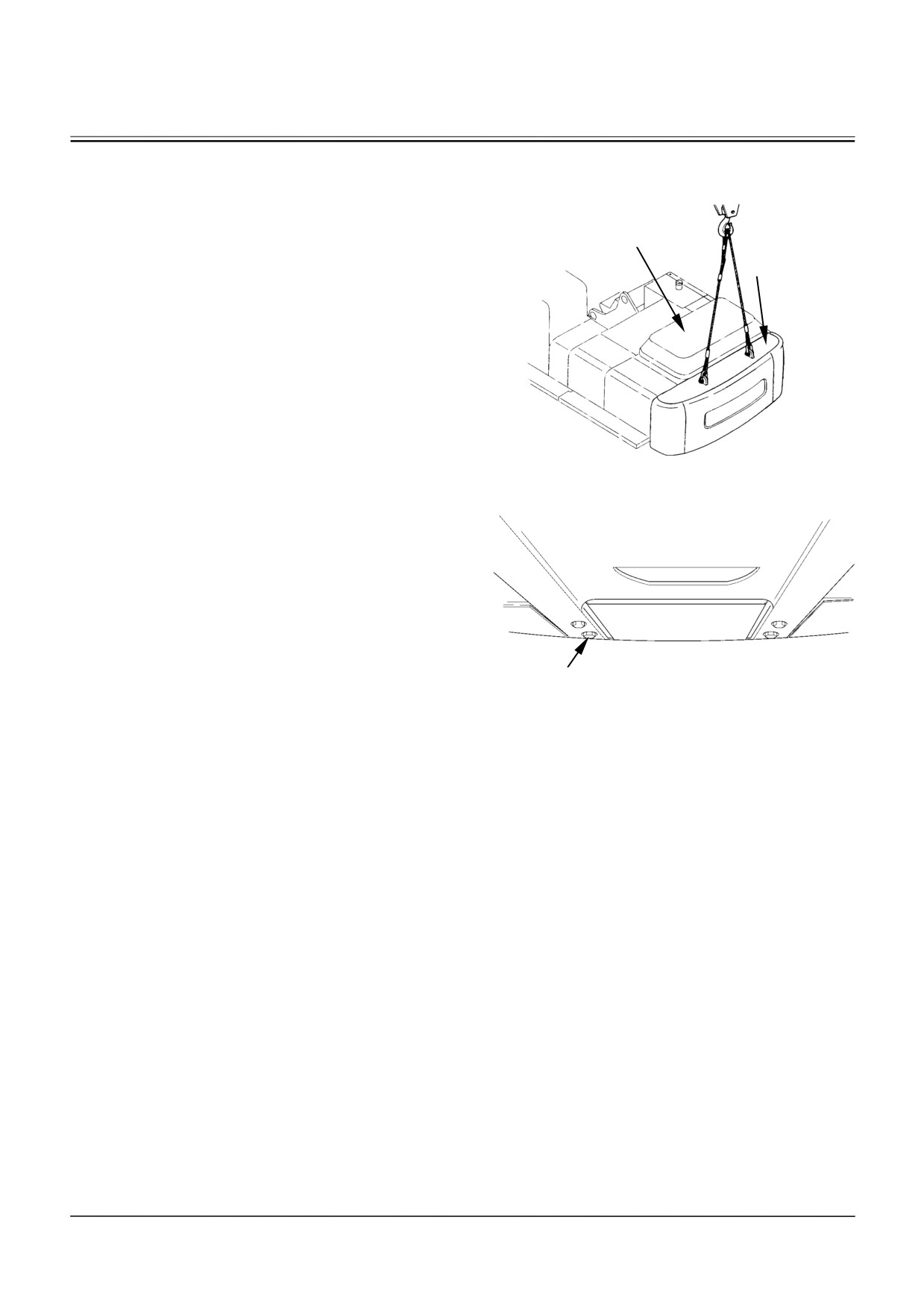

2. СНЯТИЕ ПРОТИВОВЕСА (2)

1.

Открывают капот двигательного отсека и

отвертывают четыре болта крепления противовеса.

Капот

2.

Зацепляют строп за противовес (2).

Противовес (2)

3.

Приподнимают краном противовес для того, чтобы

устранить прогиб стропов и отвертывают четыре

болта крепления противовеса.

4.

Приподнимают противовес (2) и немного смещают

его назад.

5.

Поднимают противовес краном и снимают его.

Размах гаечного ключа: 55 мм

W16J-02-02-001

Масса

: 8200 кг

6.

Если на экскаваторе установлен противовес единого

типа повышенной массы, его снимают в порядке

снятия противовеса (2), указанном в п. 2.

M1V9-MB1-023

Болты крепления

противовеса

6-12

МОНТАЖ И ДЕМОНТАЖ

ПОРЯДОК МОНТАЖА (РАБОЧЕЕ

ОБОРУДОВАНИЕ «ХАЙ-ЛИФТ»)

Капот

ПОДГОТОВКА

Противовес (2)

Подготовить кран с соответствующей грузоподъем-

ностью, руководствуясь п. «ГАБАРИТНЫЕ РАЗМЕРЫ

И МАССЫ ПРИ ТРАНСПОРТИРОВКЕ».

1㧚 УСТАНОВКА ПРОТИВОВЕСА (2)

Масса: 8200 кг

1.

Открывают капот двигательного отсека.

W16J-02-02-001

Поднимают противовес (2) краном и помещают его

на место монтажа, но с некоторым зазором над

главной рамой экскаватора. Наносят на четыре

крепежные болты смазку, вставляют последние с

шайбой в крепежные отверстия и затягивают

предварительно.

Опускают противовес (2) окончательно на главную

раму экскаватора и подтягивают болты окончательно.

Размах гаечного ключа : 55 мм

M1V9-MB1-023

Момент затяжки

: 2650 Н⋅м (270 кгс⋅м)

Болт крепления

противовеса (4 шт.)

ПРЕДОСТЕРЕЖЕНИЕ:

Для монтажа противовеса единого типа

повышенной массы, поставляемого по

специальному заказу, устанавливают

противовес в том же порядке, как п. 1

«УСТАНОВКА ПРОТИВОВЕСА (2)».

Размах гаечного ключа : 17 мм

Момент затяжки

: 50 Н⋅м (5 кгс⋅м)

6-13

содержание      ..     8      9      10      11     ..
