Гидромолоты серии Delta F. Инструкция по эксплуатации - часть 4

9. Инструменты для обслуживания

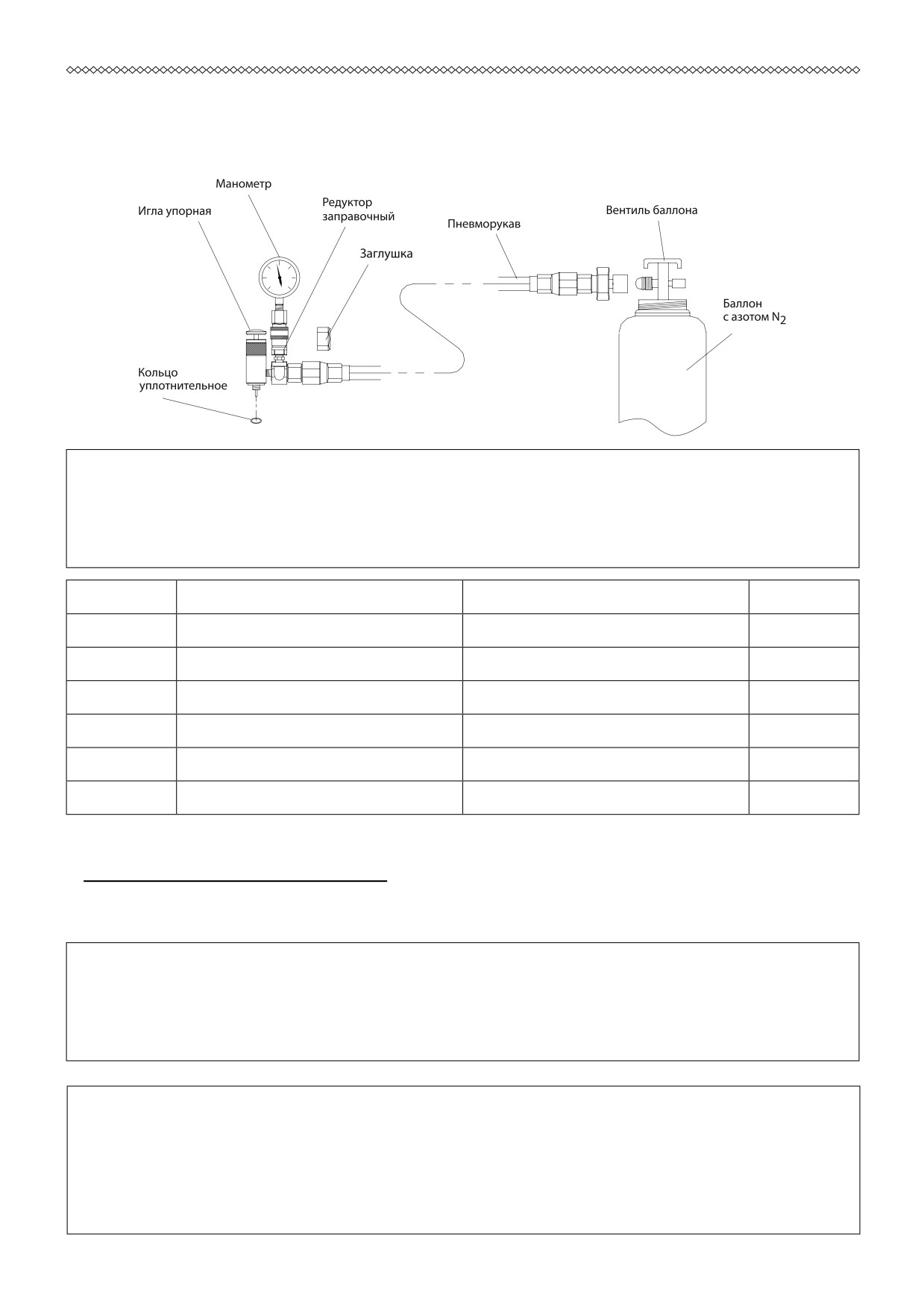

9-1. Устройство для зарядки пневмоаккумулятора азотом

▲ ПРЕДУПРЕЖДЕНИЕ

• Редуктор заправочный необходимо затягивать от руки без

применения ключа. Усилие затяжки редуктора заправочного

не должно превышать 20 Нм (2 кг)

№

Наименование детали

Номер детали

Кол-во

1

Манометр

1

2

Редуктор заправочный

1

3

Заглушка

1

4

Пневморукав

1

5

Баллон с азотом N2

5 литров

1

6

Кольцо круглого сечения

FB513212 (011-015-25)

1

10. Выбор инструмента

10-1. Руководство для выбора инструмента

▲ ПРЕДУПРЕЖДЕНИЕ

• Запрещено осуществлять наварку защитных слоев

на рабочий инструмент, т.к. при нагревании инструмент

теряет свою износостойкость.

▲ ПРЕДУПРЕЖДЕНИЕ

• Правильный выбор наиболее подходящего инструмента для

определенной работы является принципиально важным не только

для увеличения производительности гидромолота, но также

и для продолжительности службы инструмента.

49

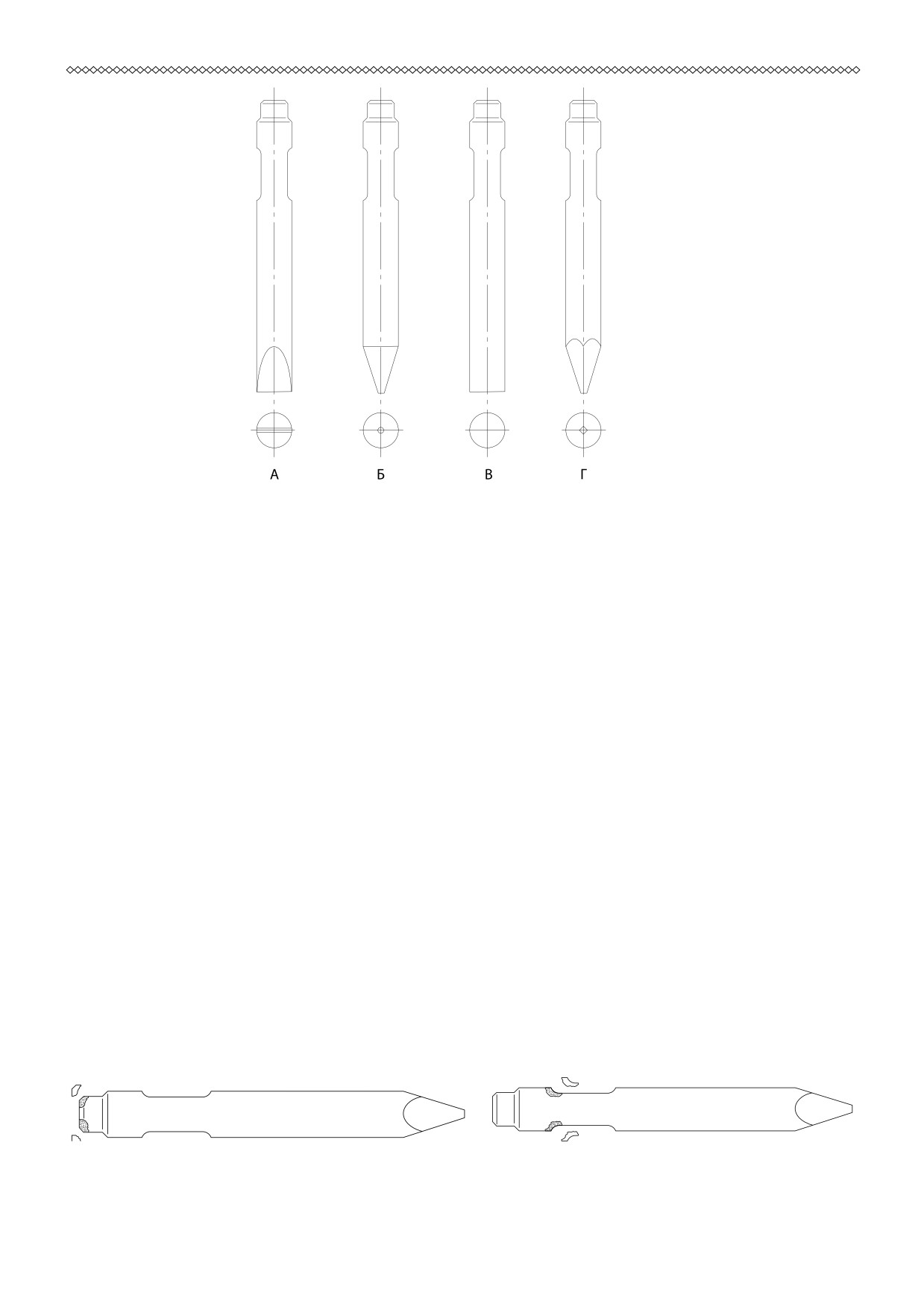

А: Клин

- Подходит для всех видов рыхления или прокладки узких тран-

шей на мягких/средних неоднородных грунтах.

Б: Пика коническая

- Подходит для разрушения мягких однородных грунтов.

- Вторичное дробление мягких/средних блоков.

В: Пика тупая

- Подходит для разрушения негабаритных скальных глыб высокой

твердости.

Г: Пика пирамидальная

- Наиболее универсальный и эффективный тип инструмента для

разрушения бетона, асфальтовых покрытий, мёрзлых грунтов.

10-2. Возможные повреждения инструмента

■ Поломка в области крепления пальцев инструмента.(рис. 1 и 2)

Поломка инструмента в области крепления пальцев инструмента

чрезвычайно редка. Это явление происходит или, когда ударная

сила концентрируется на углах инструмента из-за неправильного

положения пики и точки воздействия на инструмент. Такое бывает

при чрезмерном износе втулок рабочего инструмента, когда рабо-

чий инструмент болтается в гидромолоте. Если такой дефект про-

исходит, поврежденный инструмент не заменяется по гарантии.

рис. 1

рис. 2

50

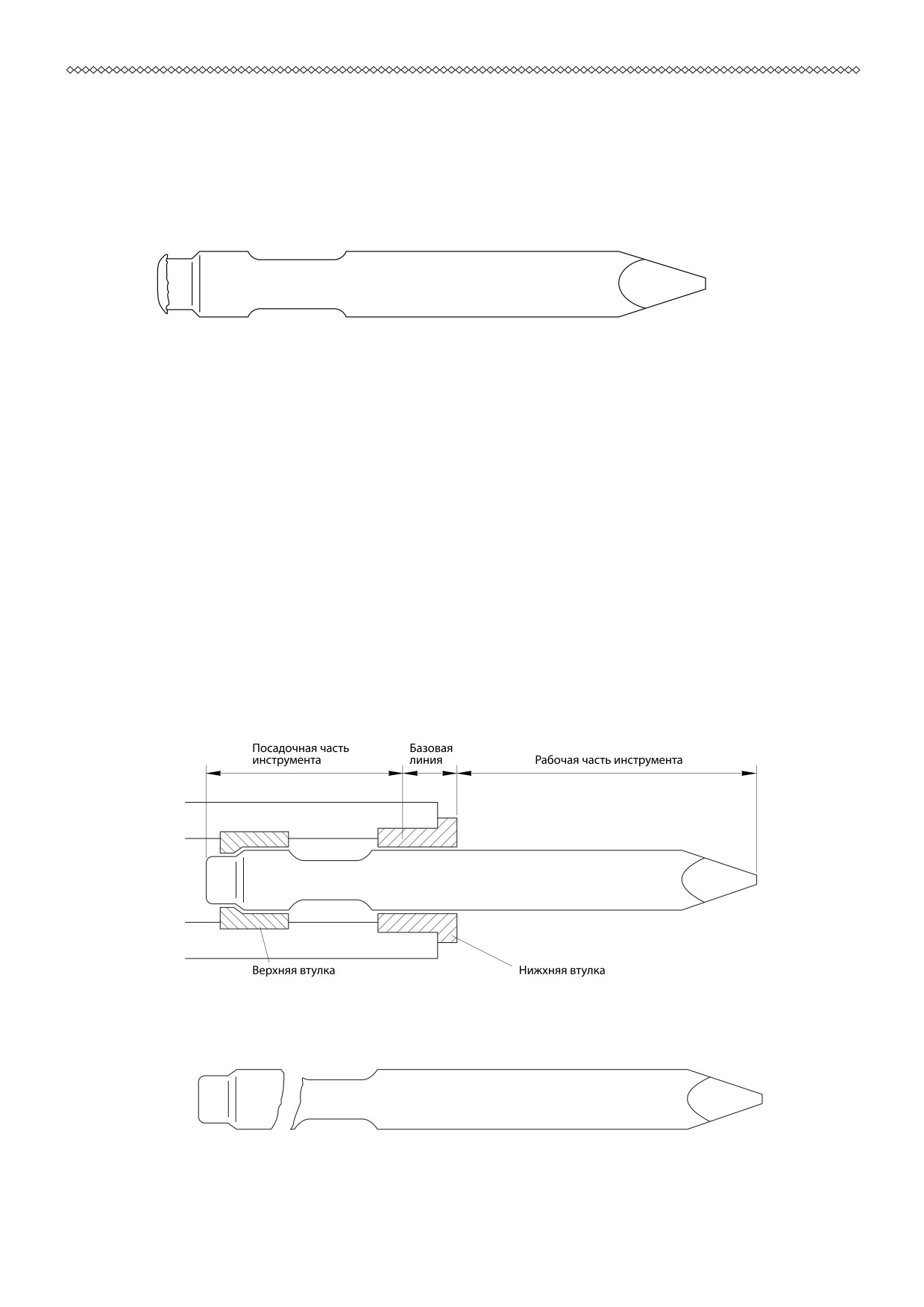

■ Пластическая деформация области соударения пики и бойка.(рис. 3)

Пластическая деформация инструмента происходит из-за недоста-

точной прочности материала, из-за неудовлетворительной термооб-

работки. Если такой дефект происходит, поврежденный инструмент

заменяется по гарантии.

рис. 3

■ Поломка хвостовика (рис. 4 и 5)

Если поломка изделия происходит в любой точке хвостовика пики,

как показано на рис. 5, в основной линии, показанной на рис. 4,

это может произойти из-за дефекта материала, неэффективной тер-

мообработки, деформации инструмента. Если такой дефект обнару-

жен, поврежденные изделия заменяются по гарантии.

В дополнение к причинам, описанным выше, поломка изделия в об-

ласти хвостовика может также произойти, если зазор между втул-

кой и инструментом увеличен из-за чрезмерного износа втулки.

Если образуются задиры, вызванные трением между втулкой и

поверхностью инструмента, и если ясно, что поломка изделия на-

ходится в области этих задиров, поврежденный инструмент не за-

меняется по гарантии.

рис. 4

рис. 5

51

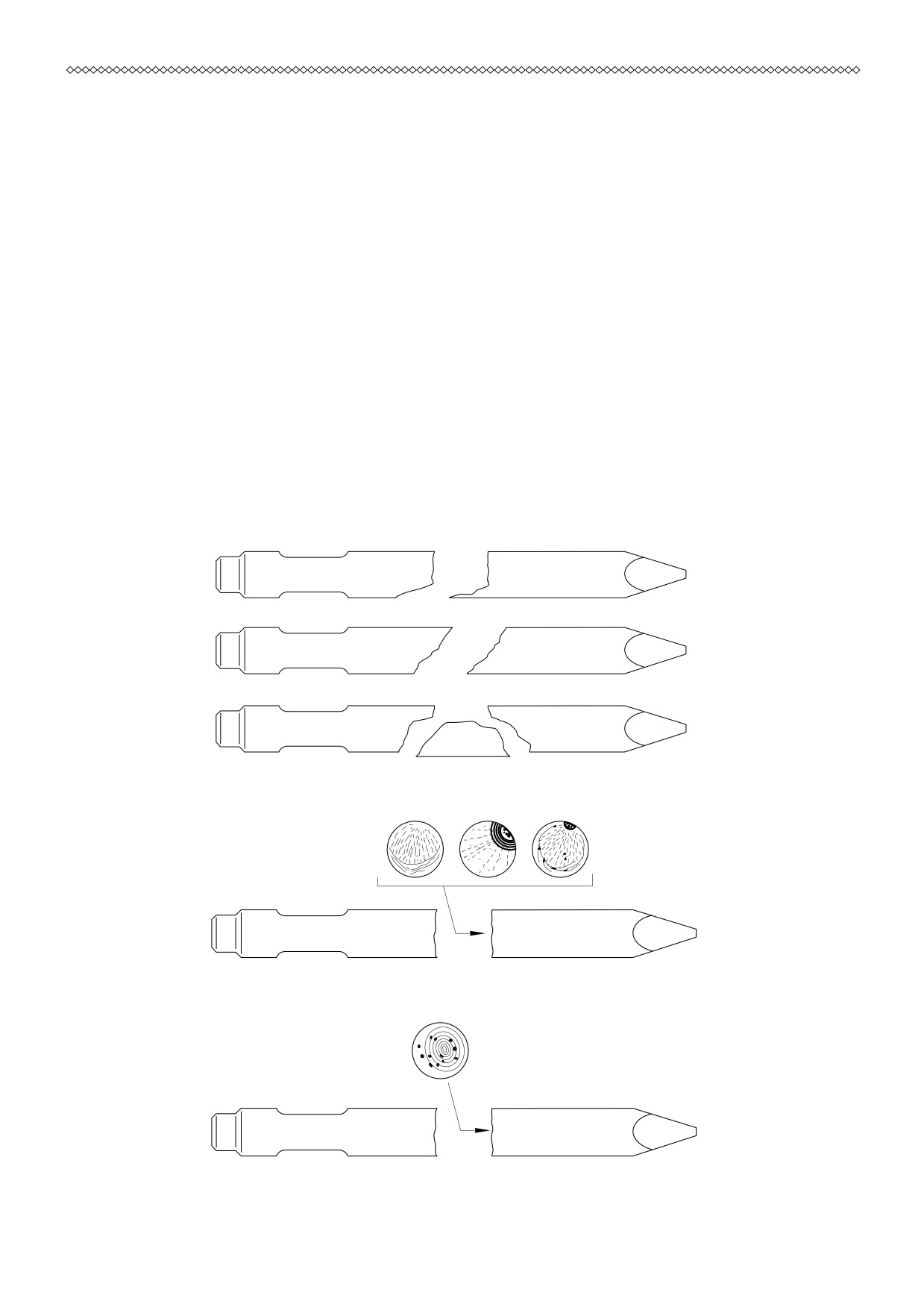

■ Поломка вне хвостовика (рис. 6, 7 и 8)

Поломка изделия вне верхней части пики, как показано на рис. 6,

может произойти из-за чрезмерной нагрузки, приложенной к ин-

струменту. Такой изгиб от нагрузки происходит, когда инструмент

внедрен в материал и его дергают или толкают, или когда инстру-

мент установлен не перпендикулярно к поверхности разрушаемого

материала. Поломка из-за усталости металла рис.7, развивается в

области мест начала поломки, вызванной концентрацией напряже-

ния, следующей из-за чрезмерной нагрузки, и затем быстро рас-

пространяется дальше. Такой тип поломки может также произойти

из-за задиров инструмента во время использования. Так как по-

ломки, происходящие вне хвостовика вызваны неправильными ра-

бочими приемами, как объяснено выше. Изделия, подвергающиеся

таким дефектам, не заменяются по гарантии. Однако если точка

начала перелома происходит внутри тела инструмента как показано

на рис. 8, изделия будут заменены по гарантии, так как поломка

указывает на дефект материала.

рис. 6

рис. 7

рис. 8

52

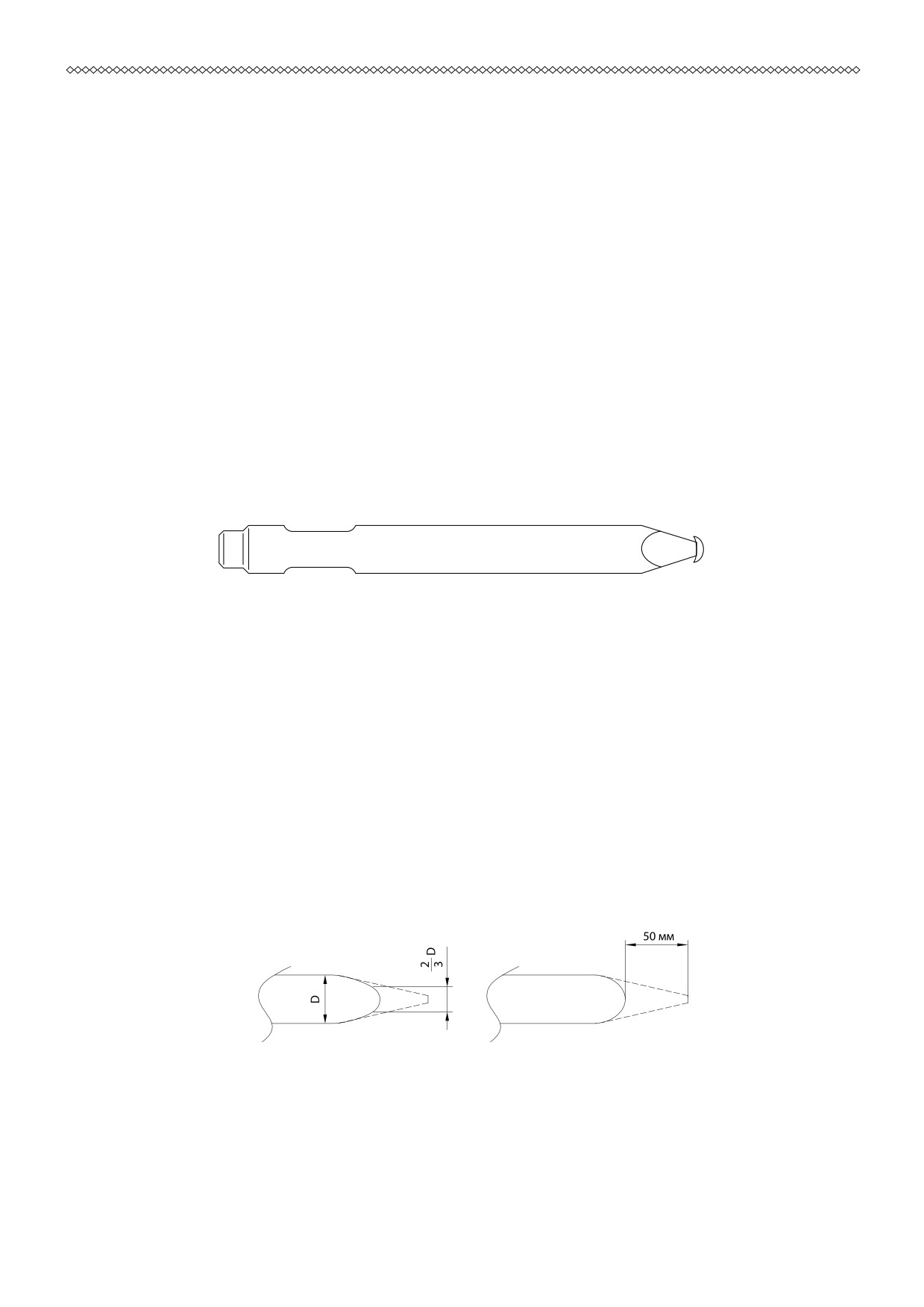

■ Разрушение наконечника инструмента (рис. 9)

Инструменты молота подвергаются термообработке для обеспечения

повышенной устойчивости к разрушению и износу, и дефекты типа

разрушения наконечника инструмента рис. 9 не должны случаться

при нормальном эксплуатационном режиме. Однако, если инструмент

стучит непрерывно в течение длительного периода времени без

разрушения или раскалывания материала, на который воздействует,

температура наконечника поднимается очень высоко, вызывая отжиг

термообработанного материала и его деформацию, а не износ. Как

объяснено выше, разрушение наконечника инструмента вызвано не-

подходящими рабочими режимами, и, поэтому поврежденные изделия

будут отклонены для замены по гарантии. Если этот дефект вызван

нагреванием рабочего инструмента - например, наплавка или на-

варка, или заточкой инструмента с помощью автогена - рекламации

не принимаются.

рис. 9

■ Изнашивание наконечника инструмента (рис. 10)

Нормы и типы изнашивания наконечника инструмента изменяются в

зависимости от обрабатываемого материала и методов работы. Если

диаметр изношенного наконечника долота меньше чем

2/3 диаме-

тра тела инструмента, как показано в рис. 10, и если наконечник

инструмента изношен на 50мм от наконечника, это считают нор-

мальным изнашиванием инструмента. Следовательно, инструменты,

имеющие такое нормальное изнашивание, как показано в рис. 10,

будут отклонены для замены при гарантийных требованиях.

рис. 10

53

Стандартная комплектация гидромолотов Delta F

№ п/п

Наименование

Количество

1

Гидромолот Delta F

1

2

Подвеска гидромолота (переходная плита)**

1

Комплект болтов и гаек для крепления подвески к

3

1

гидромолоту**

4

РВД (рукав высокого давления)

2

5

Рабочий инструмент гидромолота

2

6

Поддон деревянный упаковочный

1

Редуктор заправочный гидромолота Delta F в сборе

7

1

(манометр, микрорукав, переходник, кейс)

8

Баллон азотный 5л. с вентилем

1

9

Смазка рабочего инструмента гидромолота 430мл

1

10

Шприц плунжерный 430мл

1

11

Кольцо уплотнительное к баллону

1

12

Выколотка*

1

13

Ящик для инструментов

1

14

Ключ рожковый для монтажа РВД

1

15

Инструкция по эксплуатации гидромолота

1

16

Каталог запасных частей гидромолота

1

17

Гарантийный талон

1

* - Только для гидромолотов Delta F-5 и Delta F-6 и их модификаций

** - Кроме модификации гидромолота - «J, C, H, T, V»

(монолитный корпус без съемной подвески)
